【物理】九年级物理全册全套精选测试卷试卷（word版含答案）一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。

（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。

（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。

【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。

2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用3．实验室备有下列器材：A．待测定值电阻R x：阻值在49～52Ω之间B．滑动变阻器：最大阻值如图甲C．滑动变阻器：最大阻值如图乙D．定值电阻R0：阻值20ΩE．电压表V：测量范围0～3VF．电源E：电源电压恒为4.5VG．单刀双掷开关（双向开关）S及导线若干为了较精确地测出待测电阻R x的电阻，小明设计了图丙所示的电路．（1）在小明设计的电路中，滑动变阻器应选________（填器材前面的序号字母）．（2）小明在实验中的主要操作步骤及记录的数据是：Ⅰ．将开关S掷向1，由________（填“a至b”或“b至a”）移动滑动变阻器的滑片P 至某一位置，读出V表的示数为2.5V；Ⅱ．保持滑动变阻器滑片P的位置不变，将开关S掷向2，读出V表的示数为1.5V．根据小明的测量数据可以得到待测电阻的阻值R x=________Ω．【答案】C b至a 50【解析】【分析】【详解】（1）根据串联电路的分压特点可知，若接最大阻值为20Ω的滑动变阻器时，根据串联电路电压与与电阻成正比的规律，电阻两端分得的电压最小为49Ω4.5 3.249Ω20ΩXXRU V VR R⨯≈++甲＝＞3V,即此滑动变阻器的最大阻值过小，故应选择最大阻值较大的C规格的滑动变阻器．（2）将开关S掷向1时，因开关闭合前，保护电路的滑动变阻器处于最大阻值的b，由b至a移动滑动变阻器的滑片P至某一位置，如下图所示：则，X XXUU UIR R-＝＝,即2.5V 4.5V 2.5VXR R-＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①;保持滑动变阻器滑片P的位置不变，将开关S掷向2时，如下图所示：则00'U U UIR R＝＝-,即1.5V 4.5V 1.5V20ΩR＝-﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②,由①②两式可得：50ΩXR＝．【点睛】根据串联电路的分压特点求出待测电阻与滑动变阻器串联时分得的最小电压，再与电压表的量程相比较即可选择滑动变阻器的规格；闭合开关前，保护电路的滑动变阻器处于最大阻值处；当开关S掷向1时，待测电阻与滑动变阻器串联，电压表测待测电阻两端的电压；保持滑动变阻器滑片P的位置不变，将开关S掷向2时，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，根据串联电路的电流特点和欧姆定律分别得出等式，解等式即可求出待测电阻的阻值．4．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如下右图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是_____的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．Ib/A Ic/A Ia/A0.180.180.36晓丹同学分析数据后得出结论：并联电路中各支路电流相等．（2）晓丹得出错误的实验结论，主要原因是_____．（3）请你对接下来的实验提出改进措施（一条即可）_____．【答案】断开选用规格相同的（或电阻相同）灯泡进行实验换用不同的灯泡进行实验，多次测量获得多组数据等【解析】【分析】【详解】（1）[1]为保护电路安全，在连接电路过程中，开关应该是断开．（2）[2]两灯泡并联，灯泡两端电压相同，通过灯泡的电流相等，这说明所选用的灯泡规格相同（或电阻相同），从而得出了错误的结论，为得出普遍结论，应采用不同规格的灯泡进行实验．（3）[3]为得出普遍结论，换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次测量获得多组数据等．5．在探究并联电路电流规律的实验中（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。

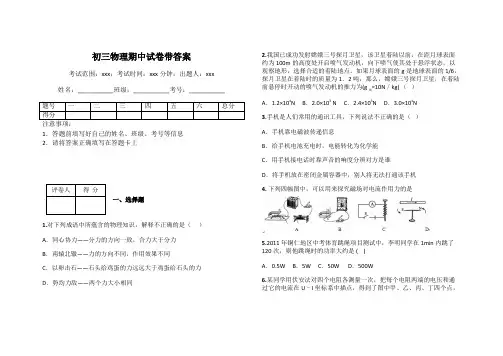

初三物理期中试卷带答案考试范围：xxx ；考试时间：xxx 分钟；出题人：xxx 姓名：___________班级：___________考号：___________1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上一、选择题1.对下列成语中所蕴含的物理知识，解释不正确的是（ ） A ．同心协力——分力的方向一致，合力大于分力 B ．南辕北辙——力的方向不同，作用效果不同C ．以卵击石——石头给鸡蛋的力远远大于鸡蛋给石头的力 D ．势均力敌——两个力大小相同2.我国已成功发射嫦娥三号探月卫星，该卫星着陆以前，在距月球表面约为100m 的高度处开启喷气发动机，向下喷气使其处于悬浮状态，以观察地形，选择合适的着陆地点。

如果月球表面的g 是地球表面的1/6，探月卫星在着陆时的质量为1．2吨，那么，嫦娥三号探月卫星，在着陆前悬停时开动的喷气发动机的推力为(g 地=10N ／kg) （ ） A ．1.2×104N B ．2.0×103 N C ．2.4×103N D ．3.0×103N 3.手机是人们常用的通讯工具，下列说法不正确的是（ ） A ．手机靠电磁波传递信息B ．给手机电池充电时，电能转化为化学能C ．用手机接电话时靠声音的响度分辨对方是谁D ．将手机放在密闭金属容器中，别人将无法打通该手机4. 下列四幅图中，可以用来探究磁场对电流作用力的是5.2011年铜仁地区中考体育跳绳项目测试中，李明同学在1min 内跳了120次，则他跳绳时的功率大约是 ( ) A ．0.5W B ．5W C ．50W D ．500W6.某同学用伏安法对四个电阻各测量一次，把每个电阻两端的电压和通过它的电流在U ﹣I 坐标系中描点，得到了图中甲、乙、丙、丁四个点，若将这四个电阻并联在同一电路中（不考虑温度对电阻的影响），则电路中消耗的电功率最大的是（）A．甲 B．乙 C．丙 D．丁7.现有A. B. C三个轻质小球，已知A带正电，A和B互相吸引，C和A 互相排斥，则( )A. B一定不带电，C带正电B. B可能带负电，C带正电C. B一定带正电，C带负电D. B可能不带电，C带负电8.如图中的现象能说明存在大气压强的是A．水通过喷头喷洒出来形成喷泉B．风雨天，雨伞很容易“外翻”C．塑料吸盘紧贴在光滑的瓷砖上D．排水管的U形管中液面相平中9.清晨树叶上的露珠看起来呈球状，对此解释合理的是（）A．分子不停地做无规则运动B．分子之间存在间隙C．分子之间存在引力D．分子之间存在斥力10.下列关于热机和环境保护的说法，正确的是A．热机排出的尾气没有内能B．热机的效率能达到100%C．热机都是使用汽油做燃料D．热机的大量使用会造成环境污染二、填空题11.将重物从长2m、高0.5m的斜面底部匀速推上斜面顶端．已知沿斜面所用的推力是300N，斜面的机械效率是75%，则推力做的有用功是 J，物体受到的摩擦力等于 N．12.．我们能够听见蜜蜂飞的声音，却听不到蝴蝶飞的声音，主要原因是他们飞行时发出声音的不同。

【物理】九年级全册全套精选测试卷试卷（word版含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

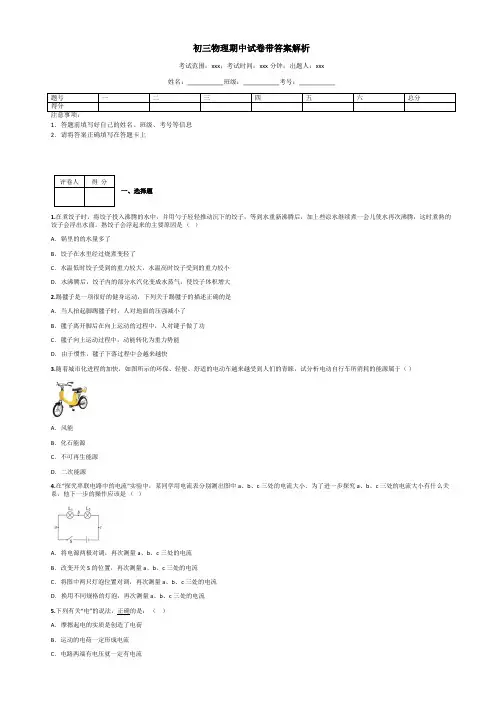

初三物理期中试卷带答案解析考试范围：xxx；考试时间：xxx分钟；出题人：xxx姓名：___________班级：___________考号：___________1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、选择题1.在煮饺子时，将饺子投入沸腾的水中，并用勺子轻轻推动沉下的饺子，等到水重新沸腾后，加上些凉水继续煮一会儿使水再次沸腾，这时煮熟的饺子会浮出水面。

熟饺子会浮起来的主要原因是（）A．锅里的的水量多了B．饺子在水里经过烧煮变轻了C．水温低时饺子受到的重力较大，水温高时饺子受到的重力较小D．水沸腾后，饺子内的部分水汽化变成水蒸气，使饺子体积增大2.踢毽子是一项很好的健身运动，下列关于踢毽子的描述正确的是A．当人抬起脚踢毽子时，人对地面的压强减小了B．毽子离开脚后在向上运动的过程中，人对键子做了功C．毽子向上运动过程中，动能转化为重力势能D．由于惯性，毽子下落过程中会越来越快3.随着城市化进程的加快，如图所示的环保、轻便、舒适的电动车越来越受到人们的青睐，试分析电动自行车所消耗的能源属于（）A．风能B．化石能源C．不可再生能源D．二次能源4.在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流5.下列有关“电”的说法，正确的是：（）A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电阻中有电流，它的两端一定有电压6.小明将两只鸡蛋抓在手上一起举高了1m，他所做的功最接近A．0.01 J B．0.1 J C．1J D．10J7.如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是：（）8.甲、乙两台热机燃料种类和燃烧情况相同，甲的效率比乙的效率低，这表明（）A．甲热机比乙热机做的有用功少B．甲热机比乙热机消耗的燃料多C．在做有用功相同的条件下，消耗同种燃料，甲比乙消耗的多D．在做有用功相同的条件下，甲损失的能量比乙少9.如图所示，电源电压为6V且保持不变，滑动变期器的最大阻值为20Ω，闭合开关后，移动滑片，发现能使电流表（“0-0.6A”或“0-3A”）和电压表（“0-3V”或“0-15V”）的指针同时达到满刻度线，则R的电功率与电流表示数的关系图像可能是A． B． C． D．10.要测量小明通过楼梯上楼时的功率，不需要测量的是（）A．身体质量 B．通过的楼梯高度 C．通过的路程 D．上楼所用的时间二、填空题11.潜水艇由江水中潜行至海水中时，潜水艇所受浮力将________（选填“变大”、“不变”或“变小”），潜水艇要继续在海水中保持潜行状态，需要对两侧水箱进行________（选填“充水”或“排水”）。

九年级物理期中测试卷【含答案】专业课原理概述部分一、选择题（每题1分，共5分）1. 下列哪种现象属于光的折射？A. 镜子中的倒影B. 钢笔错位C. 水中的鱼看起来更浅D. 彩虹2. 下列哪个单位是电功率的单位？A. 瓦特B. 安培C. 伏特D. 欧姆3. 下列哪种情况摩擦力最大？A. 重100N的物体在水平面上匀速直线运动B. 重200N的物体在水平面上匀速直线运动C. 重100N的物体在倾斜面上匀速直线运动D. 重200N的物体在倾斜面上匀速直线运动4. 下列哪个不是可再生能源？A. 太阳能B. 风能C. 煤炭D. 水能5. 下列哪种情况下，物体处于静止状态？A. 物体做匀速直线运动B. 物体做变速直线运动C. 物体做匀速圆周运动D. 物体做变速圆周运动二、判断题（每题1分，共5分）1. 力是改变物体运动状态的原因。

（）2. 串联电路中，电流处处相等。

（）3. 磁体可以吸引非磁性物质。

（）4. 动能和势能统称为机械能。

（）5. 摩擦力总是阻碍物体的运动。

（）三、填空题（每题1分，共5分）1. 力的单位是______。

2. 串联电路中，总电压等于各分电压的______。

3. 光在真空中的传播速度是______。

4. 物体做匀速直线运动时，受到的合外力为______。

5. 物体的内能包括______和______。

四、简答题（每题2分，共10分）1. 简述牛顿第一定律。

2. 简述欧姆定律。

3. 简述光的反射现象。

4. 简述串联电路和并联电路的区别。

5. 简述机械能的转化和守恒。

五、应用题（每题2分，共10分）1. 一个物体质量为2kg，受到一个水平方向的力10N，求物体的加速度。

2. 一个电阻为20Ω的电阻器，通过它的电流为0.5A，求电阻器两端的电压。

3. 一个平面镜将光线反射，入射角为30°，求反射角。

4. 一个物体从10m高的地方自由落下，不计空气阻力，求物体落地时的速度。

5. 一个物体做匀速直线运动，速度为5m/s，运动了10s，求物体运动的距离。

人教版九年级下学期期中物理试卷及答案（考试时间：100分钟总分：70分）姓名：__________ 班级：__________考号：__________一、单项选择题1．小明用刻度尺测得一支水性笔的长度为14.10，但漏写了单位，这个单位应是（）A．cm B．km C．m D．mm2．琴弦H比琴弦L每秒内振动次数多，推断此时H比L发出的声音（）A．音调高B．音调低C．响度大D．响度小3．超声波加湿器通过每秒170万次的高频振动，在水面上方形成大量1μm～5μm的小水滴，这些小水滴弥漫到空中从而增加了空气中水蒸气的含量，这个过程中涉及到的物态变化是（）A．升华B．液化C．汽化D．凝华4．如图所示，将平面镜和铅笔竖直放置在水平桌面上，下列说法正确的是（）A．铅笔水平向右移动时，它的像将变小B．平面镜竖直向上移动时，铅笔的像也将向上移动C．若改用一块较小的平面镜，铅笔的像将变小D．若铅笔按图示箭头方向转过45°，铅笔将与它的像垂直5．同一滑轮用如图甲、乙两种方式匀速提升重为100N的物体，已知滑轮重20N、绳重和滑轮的摩擦力不计．则（）A．手的拉力：F甲＞F乙；机械效率：η甲＜η乙B．手的拉力：F甲=F乙；机械效率：η甲=η乙C．手的拉力：F甲＞F乙；机械效率：η甲＞η乙D．手的拉力：F甲＜F乙；机械效率：η甲＜η乙6．甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是（）A．1.2W B．0.8W C．2W D．3W二、填空题．7．如图所示，物体重10N，被水平向左的力F压在竖直墙壁上，当F=50N时，物体沿竖直墙壁匀速下滑，这时物体受到的摩擦力是N；当F=80N时，物体在墙壁上保持静止，此时物体受到的摩擦力是N．8．为了丰富市民业余文化生活，我市开展了露天电影走进社区活动．准备放映时，画面超出了整个屏幕，如果你是放映员应将放映机（选填“远离”或“靠近”）屏幕，同时要（选填“增大”或“减小”）镜头与胶片间的距离．9．油漂浮在静止的水面上，说明油的密度（填“大于”“等于”或“小于”）水的密度；一实心物体刚好能悬浮在水中，将此物体放入足够多的油中时，物体将（填“漂浮”、“上浮”、“悬浮”或“下沉”）．10．一平底圆柱形杯子放在水平桌面上，杯子的底面积为50cm2，装水后，水对杯底的压强为1000Pa，则杯内所装水的高度是cm，杯子和水的总质量是0.6kg，则杯子对桌面的压强是Pa．（杯壁的厚度忽略不计）11．小宇乘坐他爸爸驾驶的一辆功率为24KW的私家车，在一段平直的公路上匀速行驶了2min，行驶的路程为3.6km，这段时间内汽车受到的牵引力为N；小宇闻到了一股股清香的气味，是因为车内放置的“固体清新剂”发生了（填物态变化）现象．12．如图所示，一个静止小球从A点沿粗糙程度相同的轨道下滑，经B点到达C点，从A点到达C点的过程中，小球的动能，小球的重力势能，小球的机械能.(选填序号)①保持不变②一直减小③先增大后减小④一直增大⑤先减小后增大13．被甲材料摩擦过的乙棒与被丝绸摩擦过的玻璃棒相互排斥，则乙棒带电荷，是因为乙棒在摩擦过程中电子．14．如图所示，电阻R1、R2、R3的电阻值均为4Ω，A、B两点间的电压为6V并保持恒定，当开关S断开和闭合时，A、B两端的电阻之比为；流过电阻R1的电流之比为．15．为了测出机顶盒在待机时的电功率，小夏在外出旅游期间，关闭家里其它用电器的电源，用电能表测出待机时机顶盒所消耗的电能，数据见表，则机顶盒待机时的电功率为W．若镇江市有100万户家庭，按每户家庭一台机顶盒，每天机顶盒待机20小时，每度电0.6元计算，镇江家庭一天为此额外支付的电费为元．16．如图所示，橡皮用细线栓作在水平面作圆周运动，请画出橡皮所受重力的示意图．17．如图所示，请在图中画出两束入射光线对应的折射光线．18．图甲所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源接通．19．在探究二力平衡条件的实验中：（1）图1所示，水平放置的实验装置中，将系于小车两端的线挂上钩码，分别跨过两定滑轮，使作用在小车上的两个拉力方向相反，并通过调整来改变拉力的大小．当小车平衡时，将小车水平转过一个角度，松手后小车不能保持平衡，这样的操作是为了探究相互平衡的二力是否．（2）图2所示，A、B小车内装有电磁铁，电磁铁的通、断电可遥控实现，当通电时，A、B小车吸合成一体．为了探究二力平衡时，二力是否作用在同一物体上，在图中所示情况下，下一步的操作是．（3）本实验用带轮的小车为研究对象，是因为滚动摩檫比滑动摩擦．20．为了探究浮力大小跟哪些因素有关，某兴趣小组的同学，用同一物体进行了如图所示的操作，并记下物体静止时弹簧测力计的示数．图乙中物体未放入前溢水杯装满水，物体浸没后用量筒测出溢出水的体积，如图丁所示．（1）为了探究浮力的大小与液体密度的关系，应选择两图；该小组同学通过比较F1和的大小，得到“浮力大小与物体浸没的深度有关”的结论，产生错误的原因是．（2）物体浸没在水中时所受浮力大小为N，盐水的密度为kg/m3．21．小明利用如图所示的装置来验证影响物体动能大小的因素．甲、乙两图装置相同，分別是同一小球先后从A、B两处由静止滚下，钻入并推动纸盒运动一段距离后静止时的情景．（1）纸盒被推得越远，小球对纸越多，表明小球的动能越大．（2）对比甲乙两图可知，小球的动能与有关．（3）若要验证动能大小与另外一个因素的关系，需要添加的一个器材是．22．在科学实验考查中，为了测定额定电压为2.5 伏的小灯泡的电功率，某同学连接了如图所示的电路．（1）闭合开关后，他发现在移动滑动变阻器滑片的过程中，电压表和电流表的示数都不会改变，且灯泡亮度始终较暗，原因是；（2）改正错误后该同学测得了三组数据（见上表），则小灯泡的额定功率为瓦；（3）实验后该同学根据表中数据计算了发光灯泡的电阻，发现阻值变化较大．请分析原因：．四、应用与创新题23．体积为8.0×10﹣3m3的正方体木块，投人如图所示装有水的容器中，静止后露出水面的高度为0.08m，容器的底面积为0.10m2（取g=10N/kg）求：（1）木块所受到的浮力；（2）投入木块后容器底部增加的压强；（3）若将此木块投入某种液体中，木块露出的高度为10m，求这种液体的密度．24．图1是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U关系图象如图2所示．（电阻丝AB的阻值不随温度变化）求：（1）小灯泡的额定功率；（2）电阻丝AB的阻值；（3）当AB连入电路的阻值R1=2.5Ω时，灯泡消耗的功率为3.2W，此时灯丝的阻值为多少．答案解析部分1．【答案】A2．【答案】A3．【答案】C4．【答案】D5．【答案】C6．【答案】A7．【答案】10；108．【答案】靠近；增大9．【答案】小于；下沉10．【答案】10；120011．【答案】800；升华12．【答案】③；⑤；②13．【答案】正；失去14．【答案】3：2；2：315．【答案】10；1.2×10516．【答案】如图所示：17．【答案】如图所示18．【答案】如图所示：19．【答案】（1）钩码的个数；作用在同一直线上（2）遥控实现电磁铁断电（3）小20．【答案】（1）甲、丙；F2；物体接触了容器底（2）0.5；1.2×10321．【答案】（1）做功（2）速度（3）质量不同的小球22．【答案】（1）滑动变阻器都接下面两个接线柱（2）0.75（3）灯泡的电阻随温度的升高而增大3=0.2m，23．【答案】（1）木块的边长：a= √8×10−3m3木块排开水的体积：木块受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×4.8×10﹣3m3=48N（2）水面上升高度：h 2= V排S= 4.8×10−3m 30.10m 2=4.8×10﹣2m ，增加的压强：p=ρ水gh 2=1.0×103kg/m 3×10N/kg×4.8×10﹣2m=480Pa（3）露出液面高为h 3=10cm=0.1m ，木块排开液体的体积：V 排′=a 2（a ﹣h 3）=（0.2m ）2×（0.2m ﹣0.1m ）=4×10﹣3m 3，∵木块漂浮，浮力等于木块重力，为48N ：即：ρ液gV 排′=G ，ρ液= G gV 排′ = 48N 10N/kg×4×10−3m3 =1.2×103kg/m 3．24．【答案】（1）当滑片P 在B 端时，由图得知电源电压与小灯泡额定电压相等为6V ，对应的电流为1A 小灯泡的额定功率：P L =U L I L =6V×1A=6W ．答：小灯泡的额定功率为6W ．（2）当滑片P 在A 端时，由图得小灯泡两端的电压为U 小=1.5V ，电流I 小=0.5A 由于R 与L 串联，则电阻丝两端电压：U 丝=U ﹣U 小=6V ﹣1.5V=4.5V ，由欧姆定律得电阻丝AB 的电阻：R= U丝I 小=4.5V 0.5A=9Ω．答：电阻丝AB 的阻值为9Ω． （3）灯泡消耗的功率为：P=I 2R L = (UR L +R 1)2R L 将U=6V 、R 1=2.5Ω、P=3.2W 代入上式中，解得：R L =1.25Ω或5Ω由图可知，灯泡连入电路中的最小阻值为R L 最小= U小I 小= 1.5V 0.5A=3Ω，所以R L =5Ω．答：此时灯丝的阻值为5Ω．。

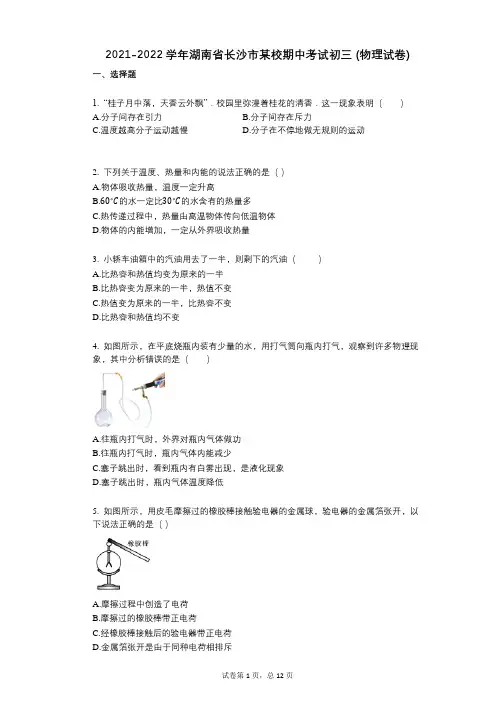

2021-2022学年湖南省长沙市某校期中考试初三 (物理试卷) 一、选择题1. “桂子月中落，天香云外飘”．校园里弥漫着桂花的清香．这一现象表明（）A.分子间存在引力B.分子间存在斥力C.温度越高分子运动越慢D.分子在不停地做无规则的运动2. 下列关于温度、热量和内能的说法正确的是（）A.物体吸收热量，温度一定升高B.60∘C的水一定比30∘C的水含有的热量多C.热传递过程中，热量由高温物体传向低温物体D.物体的内能增加，一定从外界吸收热量3. 小轿车油箱中的汽油用去了一半，则剩下的汽油（）A.比热容和热值均变为原来的一半B.比热容变为原来的一半，热值不变C.热值变为原来的一半，比热容不变D.比热容和热值均不变4. 如图所示，在平底烧瓶内装有少量的水，用打气筒向瓶内打气，观察到许多物理现象，其中分析错误的是（）A.往瓶内打气时，外界对瓶内气体做功B.往瓶内打气时，瓶内气体内能减少C.塞子跳出时，看到瓶内有白雾出现，是液化现象D.塞子跳出时，瓶内气体温度降低5. 如图所示，用皮毛摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是（）A.摩擦过程中创造了电荷B.摩擦过的橡胶棒带正电荷C.经橡胶棒接触后的验电器带正电荷D.金属箔张开是由于同种电荷相排斥6. 将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A.滑片P1放在最右端，滑片P2也放在最右端B.滑片P1放在最左端，滑片P2也放在最左端C.滑片P1放在最右端，滑片P2放在最左端D.滑片P1放在最左端，滑片P2放在最右端7. 电源的电压为6V，闭合开关S后，则电压表测出的是（）A.L1、L2两端的总电压B.L2两端的电压C.L1两端的电压D.电源两端的电压8. 用两个相同的加热器，分别对质量相等的甲、乙两种液体加热，其温度随时间变化的图象如图所示，由图象可知（）A.甲的比热容比乙大B.甲的比热容比乙小C.甲和乙的比热容相等D.开始加热时，甲和乙的比热容为零9. 使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的（）A.长度B.横截面积C.材料D.温度10. 家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是（）A. B. C. D.11. 如图所示电路中，电源电压保持不变，闭合开关S后，下列正确的是（）A.电流表、电压表示数均变大B.电流表、电压表示数均变小C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数变大12. 如图，当开关S闭合时，灯L1、L2均不亮．某同学用一根完好的导线去检查故障．他将导线先并接在灯L1两端时，发现灯L2亮，灯L1仍不亮，然后并接在灯L2两端时，发现两灯均不亮．由此判断（）A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路二、填空题用细线悬挂A、B、C三个轻质小球，它们之间的相互作用如图甲、乙所示，已知B带负电，则肯定带电的小球是________ ，不能确定是否带电的小球是________ ．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，拆弹专家应在图中________（填“a”或“b”）处剪断导线．拆除前起爆器上________（填“有”或“没有”）电流通过．三、实验题为了比较水和食用油的吸热能力，小海用如图所示的装置图做了实验．（1）实验器材：水、食用油、电加热器、天平、温度计．（2）在两容器内装入质量相同的水和食用油．选用相同规格的电加热器的目的是：使水和食用油在相同时间内________相同．（3）在实验过程中控制加热时间相同，通过比较_______来研究水和食用油吸热能力的差异，这里应用的科学方法是________．某同学进行了如下实验：根据如图所示电路连接好实物，用电流表分别测出I1、I2、I 的电流，改变电源电压，重复实验，记录数据如下表．（1）实验中，甲同学刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了在连接电路过程中要__________．（2）第1次实验中有一个数据明显错误，造成错误的原因可能是：____________．（3）把电流表接入电路时，有时要试触，选择最合适于被测量电流的量程．（4）小利连接电路后，闭合开关，用电流表分别测出A、B、C三处的电流，并将数据记录在表格中，下一步的操作应该是：换用不同规格的小灯泡，再测出几组电流值，其目的是_________．（5）通过探究、分析可得到并联电路的电流规律是：__________．在探究“串联电路电压的规律”实验中：（1）按如图所示的电路图连接电路．（2）实验中，闭合开关，电压表示数为零，L1不发光，L2发光，故障可能是：_________．（3）改正电路后，闭合开关．如图所示，电压表的示数为________V；若电源电压为3V，则灯L2两端的电压是________V．四、作图题在如图所示电路中，有两根导线尚未连接，请用笔画线代替导线补充完整，并在右边方框中画出对应的电路图．要求：①电压表测小灯泡两端电压；②闭合开关S，向A端移动滑动变阻器的滑片P，小灯泡变亮．五、计算题太阳能热水器是把太阳能转化为内能的设备之一，某品牌太阳能热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内，将热水器中质量为100kg、初温为20∘C的水温度升高到40∘C．求：（1）热水器中的水吸收的热量Q；［水的比热容c=4.2×103J/(kg⋅∘C)］（2）热水器5小时内接收到的太阳能；（3）热水器的效率η；（4）若改用煤气来加热这些水，需要完全燃烧多少千克煤气？（煤气的热值q=4.2×107J/kg，假设煤气燃烧放出的热量全部被水吸收）小明利用如图所示的电路进行实验，电源电压为两节干电池，①、②、③是三个电表（分别为电压表和电流表），闭合开关S．灯L1与L2并联．实验过程中，粗心的小明只记录了三个表的示数为3、0.2、0.5，请根据实验提供的信息分析：（1）电路中哪一个是电压表？（2）请你根据小明的实验结果，推算流过L1，L2的电流分别为多少A？参考答案与试题解析2021-2022学年湖南省长沙市某校期中考试初三 (物理试卷)一、选择题1.【答案】D【考点】分子热运动【解析】分子动理论内容为：物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互作用引力和斥力。

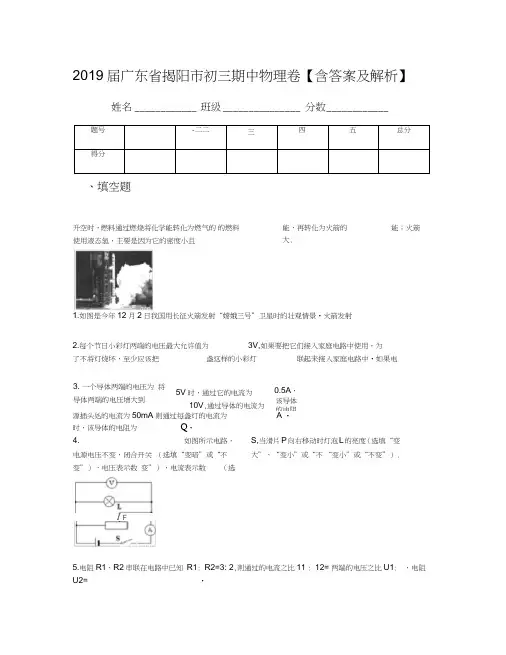

2019届广东省揭阳市初三期中物理卷【含答案及解析】姓名 ____________ 班级 _______________ 分数 ____________题号-二二三四五总分得分、填空题1.如图是今年12月2日我国用长征火箭发射“嫦娥三号”卫星时的壮观情景•火箭发射2.每个节日小彩灯两端的电压最大允许值为3V,如果要把它们接入家庭电路中使用，为了不将灯烧坏，至少应该把盏这样的小彩灯联起来接入家庭电路中•如果电源插头处的电流为50mA 则通过每盏灯的电流为 A • 时，该导体的电阻为Q •5.电阻R1、R2串联在电路中已知 R1: R2=3: 2,则通过的电流之比11 : 12= 两端的电压之比U1: U2=•升空时，燃料通过燃烧将化学能转化为燃气的 的燃料使用液态氢，主要是因为它的密度小且能，再转化为火箭的 大.能；火箭3. 一个导体两端的电压为 将导体两端的电压增大到5V 时，通过它的电流为10V ,通过导体的电流为 0.5A ，该导体的电阻4. 如图所示电路，电源电压不变，闭合开关 （选填“变暗”或“不变”），电压表示数 变”），电流表示数 （选S,当滑片P 向右移动时灯泡L 的亮度（选填“变大”、“变小”或“不 “变小”或“不变”）.，电阻 I F6. 如图1所示的电路，闭合开关后，两电流表示数如图2表盘所示，则A1的示数为二、选择题7. 下列说法中正确的是（ A. 高温物体具有的内能一 B. 发生热传递的过程实质C. 物体的温度越高，含有的热量越多D. 物体的内能增加，一定是对物体做了功8. 家庭电路中的日光灯、电视机、电冰箱之间的连接方式是（ ）A. —定串联B. —定并联C. 可以是串联，也可以是并联D. 以上说法都不正确9. 关于电路的知识，下列说法中正确的是（ ）A. 验电器的工作原理是异种电荷互相吸引B. 只要电路闭合，即使电路中没有电源，电路中也一定有电流C. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮, 所以声控开关、光控开关及灯是串联的10. 有甲、乙、丙三个小球，将它们两两靠近，它们都相互吸引，如图所示，那么下面的00 0-M 3000 -M ?A. 三个小球都带电B. 只有一个小球带电C. 有两个小球带同种电荷D. 有两个小球带异种电荷 11.关于热机的能量转化过程，下列说法正确的是（ ）A. 将势能转化为动能B. 将机械能转化为化学能C. 将内能转化为机械能D. 主要目的是通过热传递改变内能S 闭合后，L1、L2均能发光，电流表、电压表均有示数.过一12.如图所示电13.如图所示电路，当开关会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（15. 如图所示为甲和乙两电阻的电流与电压的关系图象由此可判断（D . L2短路了C . R 甲〉R 乙D .无法比较C . L2灯丝断了 DR 甲v R 乙16. 如图所示，甲、乙是电流表或电压表•当开关S闭合后，要使电阻R1、R2并联，下列说法正确的是（）A. 甲是电压表，乙是电流表B. 甲是电流表，乙是电压表C. 甲乙都是电压表D. 甲乙都是电流表17. 如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻.可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是（）18•小刚同学用如图所示的电路研究电流跟电阻的关系.在实验过程中，当的电阻由5Q更换为10 Q后，他下一步的操作是（）____ 旷__----1V? |AA. 记录电流表和电压表的示数B. 将变阻器滑片向左移动C. 将变阻器滑片向右移动D. 增加电池的个数A、B两点间A. 电流表B. 电压表C. 电流表、电压表都可以D. 电流表、电压表都不可以19.在如图所示的电路中，电源两端的电压为6V并保持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的是（）三、作图题四、实验题 21. 在探究“电流与电阻的关系”实验中.所选定值电阻的阻值分别为R 仁5Q , R2=10Q ,A. B. C. D.开关 开关 开关 开关S2闭合时, S2闭合时, S2断开时, S2断开时, R2两端的电压为 R1两端的电压为 R1两端的电压为 R1两端的电压为6V 6V 6V 3V20. (1)如图1所示的实物电路，在图 2中画出对应的电路图.(2)火车在车厢后面有两间厕所，只有当两间厕所的门关上时(每扇门的插锁相当于一 个开关)，车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提 醒旅客两间厕所内部都有人，请你把图3中的各元件符号连接成符合上述设计要求的电路图.R3=20Q 滑动变阻器的规格为“15 Q 1A ”(2)连接电路前，开关应断开，滑动变阻器的滑片应调到(3)连完电路后闭合开关，发现电流表无示数，电压表示数接近电源电压，原因是:(写出一种可能).(4)排除故障后，按下列步骤进行实验：①将R1接入电路，调节滑动变阻器，使电压表的示数为2V,记下I1 .②用R2替换R1接入电路，接下来的操作是：(5)本实验的结论是：五、计算题22. 如图所示电路，灯泡L1电阻R仁10欧•当只闭合开关S1时电流表示数是0.3A，当开关S1、S2都闭合时电流表示数是0.5A(1) 电源电压是多少V?(2) 通过灯泡L2的电流是多少A?灯泡L2电阻是多少欧？(3) 当S1, S2都闭合时如果通电3min,全电路消耗的电能是多少?23. 为了防止酒驾事故的出现，酒精测试仪已被广泛应用•交警使用的某型号酒精测试仪的工作原理如图所示•电源电压恒为8V,传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Q •使用前要通过调零旋扭(即滑动变阻器R1的滑片)对酒精测试仪进行调零，此时电压表的示数为6V.(1)电压表的示数为6V时，电流表的示数为多少？(2)电压表的示数为6V时，滑动变阻器R1的电阻值为多少？(3)调零后，R1的电阻保持不变•某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？参考答案及解析第1题【答案】第2题【答案】 74｝串5 0-05【解析】⑵根据串联电路的电茨处处相等的特点可知通过每盏灯的电流* 解；(1)家应电踣中的电圧是220V,小灯泡两錨最丈电圧为3V,由串联电路的电压特点知，毎个灯上99OV的电压之和等于总电压，故需要串麻灯泡的个数为沪镭—74个(采取进一法厂 (?)根1E 串朕电路的电海时b 相等的特点可如每盖灯的通过电浇与电源插头竝的电谎相等，即为 50nA=<), 05iA. 故答秦为:74 j 串；0,05.【点评】本题考查串联电路电压、电流特点和冢處电路的电压值，是一道基础题•第3题【答案】内，机械,熱值. 【解析】»»产生了哪种形吹是酸篦齬篁臓齧气的内能，再转化为火箭的机械能』同时对于火箭谢的嫦娥三号卫星为冋题背悬 考查能量的轉化.氢熟值最大的利用等知识点欝僵勢倫駕更讐所 故答案为：內』机械；热fi.lOGn 1A, 10Q【解析】曙魏：根据伽定律可计算导体的电且导体的电阻是不娈的'迸一步根据欧爲定律计算电压増大解；=10^电阻是导休的本质特性’不会随电浇』电压的变化而变化.故答案为：10Q, 1A, 10Q.【点评】本题考查学生科电阻的理解和灵活运用欧嬌走律计算的能力■第4题【答案】任变5不变,变小【解析】试題井近虫图亂L与滑动野目器并联，电压表测电源电压，电流表测干路电渣•根据并联电路特点和鹼泌律麵即可■解：由电路图可知，L与渭动变阻器井联，电压表测电源电压，电流表MT踣电漩，根据并联电路的特点：支踣间互不干扰』所以灯泡亮度不变』电压表示数不变，当渭片P向右穆动时，娈阻器连A阻值糜大，总电阻娈尢电源电压不娈，由1宅可知干路电路变小；即电濱表示数变小.故答秦为：不变；不变；变小.【总评】本题考查了并麻电路特点和政姆定律的应用，关键是正确识别电路的连接方式和吕电路所测物理董-第5题【答案】1： S 3：2【解析】试题分析；溢过串麻电踣各电路元件的电诩湘隼擔此求出电流之比;⑵ 根ffiu=lRR两电阻阻值关系，可求出导休两踹的电压之比.解：⑴电阻屁、尺痒联在电踣中』则通过的电流之比4：irf： 1;5 IR］尺1 3<2）电阻两躺的电JE之比巧社石耳飞・故答案为:1: lj 3: 2.齡讎庐了串联电踣6删論锐是—画癥应用串联电路碱碍律第6题【答案】0.5j 1.5根据井脈电【解析】B：由电路图可知，两灯泡幷联，电流表A L测L■支路的电流・电流表虹测干踣电姦因为并联电路中干路电流等于各支跆电流之和」且血电谥表扌斜的偏转角小于為电流表指针的偏转角, 所臥鈿电流表的量程为g班分廩值郑-心示数为1 •屈/电谎表前量程为0~0丄打分度管为0. O2A,示数为0. 5AJ故答秦为:0-5| 1-5.關评ISBSIS1?电流表的渎販使用畑并联电踣电流的料為注意读数时更先确定量程和分第7题【答案】斂A.內^的影响因素育温虞质崟体积等，只有温度的大小不宜列断内能的大小」欲A 错询 陵热传递的实质就是能量的车弟，故E 正确；S 熱量是一个过程臺，不自绸合有，故带音误'叭物休的內能増加可能是吸收了热量，也可能戲卜界对物11本做功，故D 错罠 故选E-【点评】知道内敬 熱邑 和温度的关系，并能利用上逑关系解释问题是解規该题的关键.第8题【答案】【解析】试籬弧購勰霸皿用电器的额定电压是2巩为了使用电器正常工作，相环跡翠般聽灯、电视机、电冰箱如果鞭在电路中，用电器舌环能达到施Bs 日光灯、电观机、电冰箱全部并联，各用电器部能在额走电压下工作』而且互相不尊向.符合题意J 如果用电器串联，用电器者环能达到繭定电压」都不能正常工柞.故不可汉串联+不符合题青. X 根据臥上选顷的分析可得』D 选项¥眾・ 故选B-【点评】<1)记住家应电踣的电压.<2) S11MJ8电踣中各用电器之间和各插座之间的连接方式.第9题【答案】间澤 .71 解项物度选:8任啊可專，的翼 传«辿si険功ffi fe g s 罷执勢内执雲叫能改洌更口能运,传无与K管疋理Hi在内卜【解析】试题分析；脸电器的工作原理是同种电荷相互排斥,电路中有电湄且电路闭自电路中才会有电流』串联的各电路元件相互影响不能輕立工作，并联的各电踣元件互不影响，能独立工作.解；花艶电器的工作原埋罡同种电荷相互排民故A错论叭电路闭合且电路中有电源j电路中才会有电流丿故唏误,氣曰路两旁的路灯，険上同时恵早晨同时灭「但是它们互不影响，能独立工作，它们是并联的，故带炎关共同舞悔只有在天暗并且有声音时才总贏所以声控幵故选D.更暮豔眸鲫艦蠶踏T翊—吋磁不第10题【答案】第12题【答案】【解析】 嬲筍儀翳品间的相互作用规律（同种电荷相互排斤 异种电荷相互暇引〉和带电体的性质（能S ： A.三个小球都带电*贝帔燃有两个小球带同种电荷，同种电荷相互排民故坏符合题意：讥只有一N 卜球带电'则有两个小球都不带电，目哒两个小球室近时'没有力的作用，故环符合题意 j J 有两个小球带同种电荷，同种电荷相互排斥，故C 不符合题意；卜鑽勰髒齧尹电荷相互咧并且帯电郴桶电的轻小耐它俪咧故选D”第11题【答案】【解析】藍豁析關魁菇帮蠶四冲程内憊机的做功冲程中」燃H 燃烧产生次量的高温高压的燃气推动活雌：匚驕评】本3考查了内燃机的时碍的昭化情翻删燃加塞池是-道舸性目互服弓I 有两种可能；异种电荷相互；在四冲程内燃机国 th 故C 正确哀AEDtg舌作过程中，做功;捋呈中 咲.第14题【答案】【解析】分帕根据电路图可亂开关断开时，两灯泡串联，开关闭合后』L 我短踣，此^电踣为G 的基本解：幵关闭合后，L 誠短路，此时电蹈为J 的基本电跖 所以L 玮发光、L 】发応 故选A ・【点评】解决此类问题要结合电路的三#袱态迸行分析利断’即通路、患路和断路.第13题【答案】W ： A. 51丝断匚则整个电路中无电'减灯都不屜电表无示對.符合题意.旅S 短路，则L 冲还有电瀛S 会变亮』电表有示如不合题竜.L 讣如丝断了，则电压表均电路串联’电压表分担电源电压，有示数■灯L’不亮'电流表无示樹.不 K L 缠嚮 贝U 电压表也短踣无示数.但L 冲还有电流‘ L 哙变亮，电流表育示数.不合题意.故选A ・【点评】要学会使用电流表、电压表判断电路中的故障'要知道不同故障出现的不同情况-当，电?|环第16题【答案】电压表要与褫测部分电路并联，且电流从电压表正接线柱流入负接线B ：乩由电路图可知，电压表接在电源两端.测电源电压，不龍孤出灯L:两端电压，不符合题意j叭由电路團可Mb 电压表并联在L ：两端，但电胚表的正员接线柱接反了，不符合题意声 J 由电路團可知，电压表并联在X 两端，测S 两端电氐 不符合题意；叭由电踣團可知，电压表并联在L ；两端，并且正员接线柱正确，即电压表测量L ；两端电压，符台题意 雌D- 【点评】本题只要注意电压表的正员接纸桂是習连接正曬电压表与「是否并耳抿呵.第15题【答案】離弔製通过也们的电流关系，根据欧骨定律可辄电压一定te ：由團象可扯两电阳两端的电丘相等a,通过匪的电流小于通过血的电浇艮卩"＜乩由I 冷可知.电压一定时，电渍与电胆成反比』则2阻-故选c.I 点评】本题考查了学生对欧姆定律内容的理解与拿握，关譴罡会利用控制变量法分析图象得出才咲信【解析】葺聲-析；电压表并麻在电踣中，在电路中可以.看作幵路』电流表蚂须串联在电路孔 在电路中卑搭干 电路元件苜首相连、尾【解析】 【解析】尾相连的连接方式星幷联』因此根据仪表的连接方式以及在电蹈中的作用解答本解；由电踣图可知，当幵关刃可合后』若乙是电流表％甲是电压表，两电胆首苜相连、尾尾相连』两电阻R, 并联；故选A-【点评】此题主要考查电浇表和电压表的连接方式以及在电路中的作用，并会设计串并脈电踣.第17题【答案】【解析】® 8 J赛后判断电流表和电压表测哪个电踣元件的电漩电压，进一步矍；滑动悲卩耳諾和亚垣曳凰甲联在电垦中，毎力嗨时』渲引喪阻器接入电路的电阻变大』根据欧惰可知逼龌谕电廳卜电瀨测电廉电流F箴示膿贰礎臓®翩破㈣歓时电压麗两端电压故选口-【点评】本题考查学生对串联电路电流和电压规律的拿握并能运用欧姆宦律做出正确尹蜥-第18题【答案】B ：在滑动变阻器的电阳値如不变的情况下，电路中由于将50的定值电阻换成10G 的定值电阻，使整 个电路的电阻值碍大・利用公式I 諾可知，电路中的总电流减小•此时滑动变阻器两端的电压 Up=IRp ；由于阳不甄ilSds 异致了玩的厢卜叭冋左调节时「电压表的示数会变得更大匸故E 错误. S 符合上面的分析故匚正确K 适当增加电池的书数『电压表的示数也会娈得更大，故。

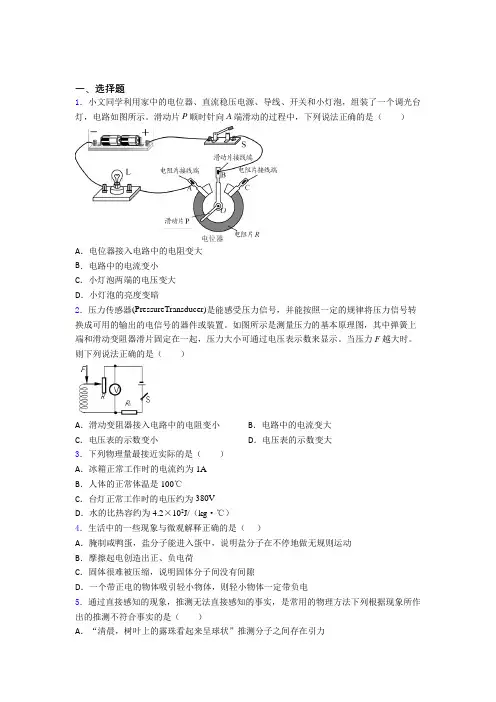

一、选择题1．小文同学利用家中的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。

滑动片P顺时针向A端滑动的过程中，下列说法正确的是（）A．电位器接入电路中的电阻变大B．电路中的电流变小C．小灯泡两端的电压变大D．小灯泡的亮度变暗2．压力传感器(PressureTransducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。

如图所示是测量压力的基本原理图，其中弹簧上端和滑动变阻器滑片固定在一起，压力大小可通过电压表示数来显示。

当压力F越大时。

则下列说法正确的是（）A．滑动变阻器接入电路中的电阻变小B．电路中的电流变大C．电压表的示数变小D．电压表的示数变大3．下列物理量最接近实际的是（）A．冰箱正常工作时的电流约为1AB．人体的正常体温是100℃C．台灯正常工作时的电压约为380VD．水的比热容约为4.2×102J/（kg·℃）4．生活中的一些现象与微观解释正确的是（）A．腌制咸鸭蛋，盐分子能进入蛋中，说明盐分子在不停地做无规则运动B．摩擦起电创造出正、负电荷C．固体很难被压缩，说明固体分子间没有间隙D．一个带正电的物体吸引轻小物体，则轻小物体一定带负电5．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法下列根据现象所作出的推测不符合事实的是（）A．“清晨，树叶上的露珠看起来呈球状”推测分子之间存在引力B ．“墨水在热水中比在凉水中扩散得快”推测温度越高，分子的热运动越剧烈C ．“街边的路灯同时亮、灭”推测路灯是串联的D ．“电路中的灯泡发光”推测电路中有电流6．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开。
