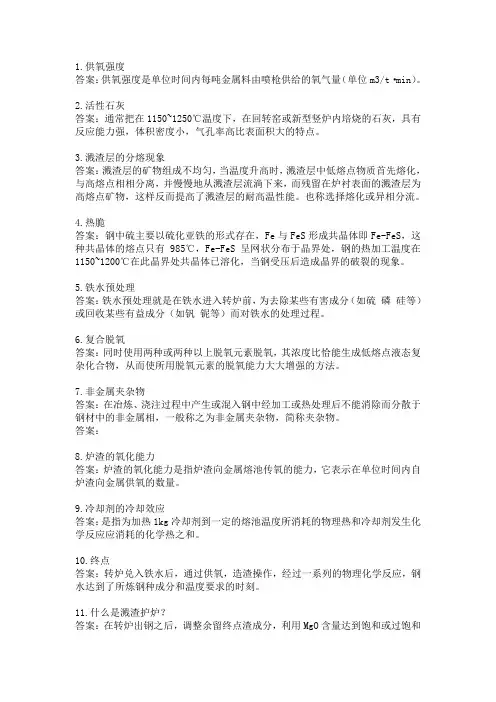

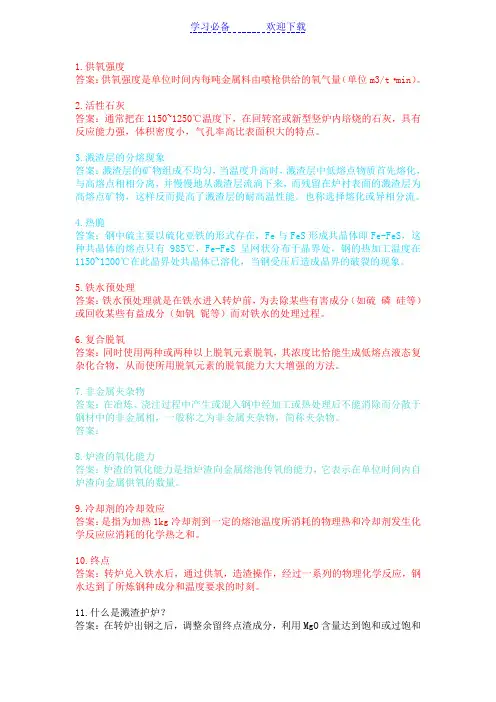

1.供氧强度答案：供氧强度是单位时间内每吨金属料由喷枪供给的氧气量（单位m3/t·min）。
2.活性石灰答案：通常把在1150~1250℃温度下，在回转窑或新型竖炉内培烧的石灰，具有反应能力强，体积密度小，气孔率高比表面积大的特点。
3.溅渣层的分熔现象答案：溅渣层的矿物组成不均匀，当温度升高时，溅渣层中低熔点物质首先熔化，与高熔点相相分离，并慢慢地从溅渣层流淌下来，而残留在炉衬表面的溅渣层为高熔点矿物，这样反而提高了溅渣层的耐高温性能。
也称选择熔化或异相分流。
4.热脆答案：钢中硫主要以硫化亚铁的形式存在，Fe与FeS形成共晶体即Fe-FeS，这种共晶体的熔点只有985℃，Fe-FeS呈网状分布于晶界处，钢的热加工温度在1150~1200℃在此晶界处共晶体已溶化，当钢受压后造成晶界的破裂的现象。
5.铁水预处理答案：铁水预处理就是在铁水进入转炉前，为去除某些有害成分（如硫磷硅等）或回收某些有益成分（如钒铌等）而对铁水的处理过程。
6.复合脱氧答案：同时使用两种或两种以上脱氧元素脱氧，其浓度比恰能生成低熔点液态复杂化合物，从而使所用脱氧元素的脱氧能力大大增强的方法。
7.非金属夹杂物答案：在冶炼、浇注过程中产生或混入钢中经加工或热处理后不能消除而分散于钢材中的非金属相，一般称之为非金属夹杂物，简称夹杂物。
答案：8.炉渣的氧化能力答案：炉渣的氧化能力是指炉渣向金属熔池传氧的能力，它表示在单位时间内自炉渣向金属供氧的数量。
9.冷却剂的冷却效应答案：是指为加热1kg冷却剂到一定的熔池温度所消耗的物理热和冷却剂发生化学反应应消耗的化学热之和。
10.终点答案：转炉兑入铁水后，通过供氧，造渣操作，经过一系列的物理化学反应，钢水达到了所炼钢种成分和温度要求的时刻。
11.什么是溅渣护炉？答案：在转炉出钢之后，调整余留终点渣成分，利用MgO含量达到饱和或过饱和的终点渣，通过高压氮气的吹溅，在炉衬表面形成一层与炉衬很好烧结附着的高熔点溅渣层，这个溅渣层耐蚀性较好，并可减轻炼钢过程对炉衬的机械冲刷，从而保护了炉衬砖，减缓其损坏程度，使得炉衬寿命得以提高。
12.什么叫钙处理？答案：钙处理是把钙或钙合金用喷吹、喂丝等方法加入钢中，目前已用于不同的目的，包括改善炼钢工艺，用于脱硫，改善连铸浇注性能，改善切削性能，改善沿轧制方向的横向机械性能等。
13.什么是炉渣的氧化性？答案：炉渣氧化性是表示炉渣对碳、硅、锰、磷等杂质元素氧化能力的一种重要性质，生产上，常以炉渣的ΣFeO含量来表示其氧化性，ΣFeO高，则称氧化性强，ΣFeO低，则称氧化性弱，ΣFeO是渣中FeO及Fe2O3含量经换算后之和，常采用两种换算方法。
全氧法：（ΣFeO）%= （FeO）%+1.35（Fe2O3）%全铁法：（ΣFeO）%= （FeO）%+0.9（Fe2O3）%14.钢的机械性能指哪些？答案：钢的机械性能亦即力学性能，是指钢材在静力荷载及动力荷载条件下，钢的力学表现。
一般常规检验的项目有（1）屈服点及屈服强度，（2）拉强度бb，（3）延伸率，（4）断面收缩率，（5）冲击韧性及疲劳实验、弯曲实验等。
15.什么是合金相图？最常用的的合金相图是什么相图？答案：合金相图又称为合金状态图，它表示在不同组份、不同温度下平衡状态时合金的相状态。
最常见的合金相图是铁碳相图。
16.什么是转炉冶炼的温度制度？答案：吹炼温度的控制是转炉冶炼的重要内容，所谓温度制度，主要是指过程温度的控制和终点温度控制。
转炉的温度状况，取决于转炉的热收入及热支出，转炉的温度制度对冶炼过程的顺利进行、金属材料的消耗、生产率、钢质量、炉衬寿命以及对炼钢的后步工序－浇铸都有重要的影响。
17.什么是顶渣控制技术？答案：通过控制顶渣与钢的反应，对一些精炼目的中具有决定性作用。
目前能控制脱硫、脱氧和脱磷，对于氢、铝、硅尚不能控制。
顶渣控制对于极低硫、低氧钢的生产极为重要。
对于不同炉外精炼目的，其最佳炉渣成分也不同。
18.什么是洁净钢？答案：洁净钢一般指钢中含有极低的杂质，如S、P、N、O、C夹杂物和微量的有色金属杂质等。
清洁钢并不意味钢中杂质、夹杂物和微量元素越少越好。
它的允许含量按钢材使用要求而有所差异。
19.什么是转炉炼钢的静态控制？答案：所谓转炉炼钢过程的静态控制，是以物料平衡及热平衡为基础，建立一定的数学模型，即以已知的原料条件、吹炼终点钢水的温度和成分为依据，计算铁水、废钢、各种造渣材料及冷却剂等物料的加入量、耗氧量和供氧时间，并按照计算机运算的结果进行吹炼，在冶炼过程中不进行任何工艺参数修正的炼钢控制方法。
20.什么是白渣？答案：白渣是电炉炼钢氧化渣扒除后，加入稀薄渣料及还原剂所形成的一种碱性炉渣。
当氧化铁小于1%时，表观呈白色，称为白渣。
其主要成分氧化钙在60%左右，有较强的脱硫、脱氧能力，且不易沾污钢水。
21.真空度答案：在真空处理过程中，真空室内可以达到并且能够保持的最低压力为真空度。
22.炉外精炼答案：就是把炼钢的精炼任务，如脱硫、脱氧、去除有害气体及非金属夹杂物、调整成分温度等从转炉炉内移到炉外进行的方法。
23.IF钢答案：也称无间隙原子钢，就是在碳含量极低的钢中（0.001-0.005%）,加入适量强化元素Ti、Nb，与钢中残存的间隙原子碳和氮结合形成碳化物和氮化物质点的钢种。
24.直接溅渣答案：在炼钢过程中调整炉渣为主,出钢后基本不再调整炉渣,直接进行溅渣的操作。
25.洁净钢答案：为了满足钢种的工艺要求，要求钢水中的杂质[H]、[O]、[N]、[P]、[S]等尽可能的少，它们的总和要求≤100ppm。
26.扩散脱氧答案：通过在炉渣中加入脱氧剂，借助搅拌循环钢水与钢渣接触达到脱氧的方式。
扩散脱氧能够避免脱氧产物污染钢水。
27.沉淀脱氧答案：把脱氧剂加入钢液中，脱氧产物以沉淀形态产生于钢液之中的脱氧方法就叫沉淀脱氧。
28.转炉吹损率答案：转炉吹炼过程中喷溅掉和烧、熔损掉的金属量占入炉金属料量的百分比。
29.活性石灰及硫含量较低，粒度较小、晶粒较小、反应能力强、气答案：是一种含SiO2孔率高、冶炼时容易分解的石灰。
30.熔渣的粘度答案：粘度是熔渣内部各液体层相对运动所产生内摩擦力大小的体现。
单位是Pa.s(N.s/m2)31.返干答案：是指已经熔化或部分熔化的炉渣出现变粘甚至结成大块的现象。
32.相答案：就是我们研究的体系中具有相同物理性质并且均一的那一部分。
33.冲击面积答案：氧气流股与平静金属液面接触时的面积。
34.石灰活性答案：是指石灰与熔渣的反应能力，它是衡量石灰在渣中溶解速度的指标。
35.转炉的热效率答案：转炉炼钢的热效率是有效热占总热量的百分比，其中有效热指钢水物理热及矿石分解热。
36.终点控制答案：主要是指终点温度和成分的控制。
对转炉终点控制不仅要保证终点碳、温度的精确命中，确保P、S成分达到出钢要求，而且要求控制尽可能低的钢水氧含量。
37.活度答案：溶液中由于溶质分子与溶剂分子之间的相互作用在参加实际化学反应时，浓度可能出现偏差，出现的偏差可能是正偏差，也可能是负偏差，使用浓度应乘上一个校正系数，这个系数叫活度系数，此乘积称为有效浓度，也叫活度。
38.溅渣护炉答案：利用MgO含量达到饱和或过饱和的炼钢终点渣，通过高压氮气的吹溅，使其在炉衬表面形成高熔点的熔渣层，并与炉衬很好的粘结附着，称为溅渣护炉。
39.铁水预处理答案：铁水预处理是指铁水兑入炼钢炉之前，为脱硫或脱硅、脱磷而进行的处理过程。
40.合成渣洗答案：是在出钢前将合成渣加入钢包内，通过钢流对合成渣的冲击搅拌，降低钢中的硫、氧和非金属夹杂物含量，进一步提高钢水质量的方法。
合成渣洗既可用于电炉炼钢，也可用于转炉炼钢。
合成渣有固态渣和液态渣之分。
41.顶底复合吹炼工艺？答案：顶底复合吹炼工艺也称复吹工艺，就是从转炉熔池的上方供给氧气,即顶吹氧，从转炉底部供给惰性气体、或氧气,顶、底同时进行吹炼的工艺。
复吹工艺集顶吹工艺与底吹工艺之优势。
42.沉淀脱氧？答案：沉淀脱氧是脱氧剂加入钢水中，使溶于钢水中的氧结合成稳定的氧化物即脱氧产物，并与钢水分离排入熔渣中，从而达到降低钢中氧含量的目的。
43.回磷现象？答案：所谓回磷现象就是磷从熔渣中又回到钢中，也是脱磷的逆向反应；或者成品钢中磷含量高于终点磷含量也是回磷的现象。
44.转炉日历利用系数？答案：转炉在日历时间内每公称吨每日所生产的合格钢产量。
其公式为：转炉日历利用系数(吨/公称吨·日)＝合格钢产量(吨)/(转炉公称吨×日历日数)。
45.转炉吹损率？答案：转炉在炼钢过程中喷溅掉和烧熔损掉的金属量占入炉金属料量的百分比。
其公式为：转炉吹损率(%)＝[入炉金属料(t)-出炉钢水量(t)]/入炉金属料(t)×100%46.断面收缩率答案：试样拉断后，缩颈处横截面积的最大缩减量与原始横截面积的百分比。
47.锰硫比答案：锰硫比是指钢中锰和硫两种元素重量百分含量的比值。
48.均衡炉衬答案：根据炉衬各部位的损失机理及侵蚀情况，在不同部位使用不同材质的耐火砖，砌筑不同厚度的炉衬。
49.表面活性物质答案：溶液中有些溶质能降低溶剂分子间的作用力，所以它们能显著降低溶液的表面张力，这些物质叫表面活性物质。
50.终点控制答案：主要是指终点温度和成分的控制。
对转炉终点控制不仅要保证重点碳、温度的精确命中，确保P、S成分达到出钢要求，而且要求控制尽可能低的钢水氧含量。
51.标准生成自由能答案：在标准状态下（298K、101.3KPa）由稳定单质生成1mol物质时的自由能变化。
52.平方根定律答案：在一定温度下，气体在金属溶液中的溶解量与其平衡分压的平方根成正比。
53.真空度答案：在真空处理过程中，真空室内可以达到且能保持的最低压力。
54.活度答案：溶液中由于溶质分子与溶剂分子之间的相互作用在参加实际化学反应时，浓度可能出现偏差，出现的偏差可能是正偏差，也可能是负偏差，使用浓度应乘上一个校正系数，这个系数叫活度系数，此乘积称为有效浓度，也叫活度。
55.高效连铸答案：即整个连注坯生产过程是高拉速、高质量、高效率、高作业率、高温铸坯及高自动控制等。
56.负滑脱在结晶器下振速度大于拉坯速度时，成为“负滑脱”。
57.氧枪的二次燃烧技术答案：使用二次燃烧氧枪，通过供氧，使熔池排出的CO气体部分燃烧，补充炉内热量即为二次燃烧技术。
58.洁净钢答案:所谓洁净钢或纯净钢，第一是钢中杂质元素[S]、[P]、[H]、[N]、[O]含量低；第二是钢中非金属夹杂物少，尺寸小，形态要控制。
59.泡沫渣答案：在吹炼过程中，由于氧气流股对熔池的左右，产生了许多金属液滴。
这些金属液滴落入炉渣后，与FeO左右生产大量的CO气泡，并分散于熔渣之中，形成了气—熔渣—金属密切混合的乳浊液。
![炼钢工人[1]](https://img.taocdn.com/s1/m/c0d3c00c998fcc22bdd10dd2.png)
