直放站对基站的影响

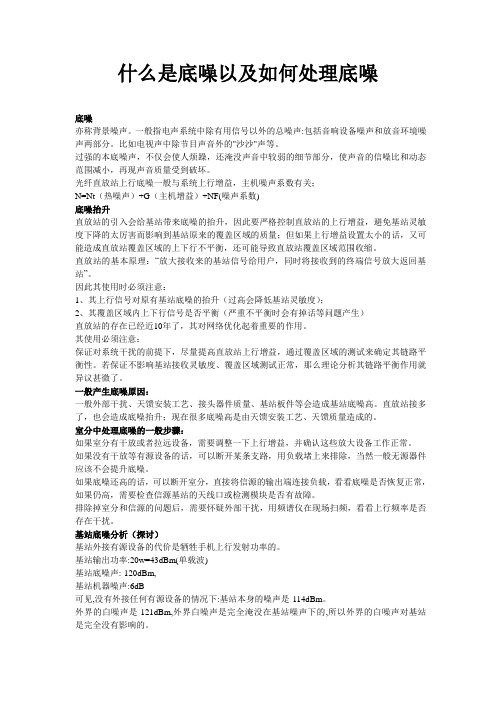

什么是底噪以及如何处理底噪底噪亦称背景噪声。

一般指电声系统中除有用信号以外的总噪声:包括音响设备噪声和放音环境噪声两部分。

比如电视声中除节目声音外的"沙沙"声等。

过强的本底噪声，不仅会使人烦躁，还淹没声音中较弱的细节部分，使声音的信噪比和动态范围减小，再现声音质量受到破坏。

光纤直放站上行底噪一般与系统上行增益，主机噪声系数有关；N=Nt（热噪声）+G（主机增益）+NF(噪声系数)底噪抬升直放站的引入会给基站带来底噪的抬升，因此要严格控制直放站的上行增益，避免基站灵敏度下降的太厉害而影响到基站原来的覆盖区域的质量；但如果上行增益设置太小的话，又可能造成直放站覆盖区域的上下行不平衡，还可能导致直放站覆盖区域范围收缩。

直放站的基本原理：“放大接收来的基站信号给用户，同时将接收到的终端信号放大返回基站”。

因此其使用时必须注意：1、其上行信号对原有基站底噪的抬升（过高会降低基站灵敏度）；2、其覆盖区域内上下行信号是否平衡（严重不平衡时会有掉话等问题产生）直放站的存在已经近10年了，其对网络优化起着重要的作用。

其使用必须注意：保证对系统干扰的前提下，尽量提高直放站上行增益，通过覆盖区域的测试来确定其链路平衡性。

若保证不影响基站接收灵敏度、覆盖区域测试正常，那么理论分析其链路平衡作用就异议甚微了。

一般产生底噪原因：一般外部干扰、天馈安装工艺、接头器件质量、基站板件等会造成基站底噪高。

直放站接多了，也会造成底噪抬升；现在很多底噪高是由天馈安装工艺、天馈质量造成的。

室分中处理底噪的一般步骤：如果室分有干放或者拉远设备，需要调整一下上行增益，并确认这些放大设备工作正常。

如果没有干放等有源设备的话，可以断开某条支路，用负载堵上来排除，当然一般无源器件应该不会提升底噪。

如果底噪还高的话，可以断开室分，直接将信源的输出端连接负载，看看底噪是否恢复正常，如果仍高，需要检查信源基站的天线口或检测模块是否有故障。

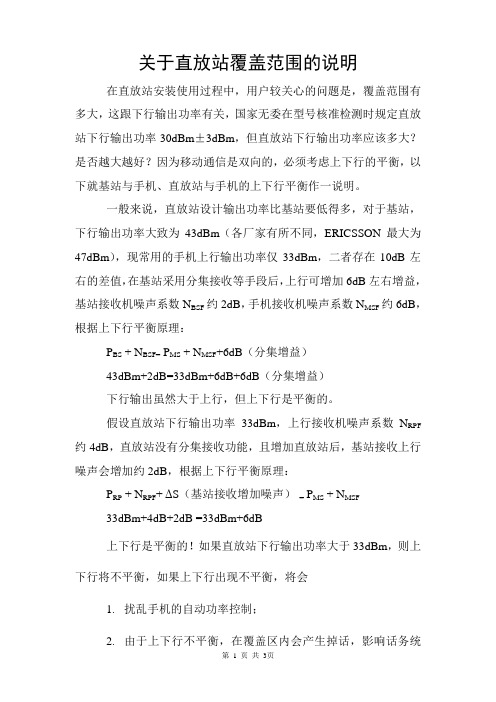

关于直放站覆盖范围的说明在直放站安装使用过程中，用户较关心的问题是，覆盖范围有多大，这跟下行输出功率有关，国家无委在型号核准检测时规定直放站下行输出功率30dBm±3dBm，但直放站下行输出功率应该多大？是否越大越好？因为移动通信是双向的，必须考虑上下行的平衡，以下就基站与手机、直放站与手机的上下行平衡作一说明。

一般来说，直放站设计输出功率比基站要低得多，对于基站，下行输出功率大致为43dBm（各厂家有所不同，ERICSSON最大为47dBm），现常用的手机上行输出功率仅33dBm，二者存在10dB左右的差值，在基站采用分集接收等手段后，上行可增加6dB左右增益，基站接收机噪声系数N BSF约2dB，手机接收机噪声系数N MSF约6dB，根据上下行平衡原理：P BS + N BSF= P MS + N MSF+6dB（分集增益）43dBm+2dB=33dBm+6dB+6dB（分集增益）下行输出虽然大于上行，但上下行是平衡的。

假设直放站下行输出功率33dBm，上行接收机噪声系数N RPF 约4dB，直放站没有分集接收功能，且增加直放站后，基站接收上行噪声会增加约2dB，根据上下行平衡原理：P RP + N RPF+ ΔS（基站接收增加噪声）= P MS + N MSF33dBm+4dB+2dB =33dBm+6dB上下行是平衡的！如果直放站下行输出功率大于33dBm，则上下行将不平衡，如果上下行出现不平衡，将会1.扰乱手机的自动功率控制；2.由于上下行不平衡，在覆盖区内会产生掉话，影响话务统计中的接通率和掉话率。

所以国家无委明确规定直放站下行输出功率30dBm±3dBm，主要是为了上下行平衡，不至于在安装直放站后影响网络参数。

实际上，直放站覆盖好坏主要体现在使用效果、设备性能指标、稳定性、不影响网络参数上，单纯追求下行的大功率是没有意义的，且违反国家无委的有关规定。

衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低N F、整机可靠性、良好的技术服务等。

宏站、微基站、直放站、射频拉远基站区分在小区制移动通信网络中，通常采用正六边形无线小区邻接构成面状服务区。

由于服务区的形状很像蜂窝，这种网络便被称为蜂窝式网络。

宏蜂窝(macrocell), 传统的蜂窝式网络由宏蜂窝小区（macrocell）构成，每小区的覆盖半径大多为1km～25km，基站天线尽可能做得很高。

在实际的macrocell内，通常存在着两种特殊的微小区域。

一是“盲点”，由于电波在传播过程中遇到障碍物而造成的阴影区域，该区域通信质量严重低劣；二是“热点”，由于空间业务负荷的不均匀分布而形成的业务繁忙区域，它支持macrocell中的大部分业务。

以上两“点”问题的解决，往往依靠设置直放站、分裂小区等办法。

除了经济方面的原因外，从原理上讲，这两种方法也不能无限制地使用，因为扩大了系统覆盖，通信质量要下降；提高了通信质量，往往又要牺牲容量。

近年来，随着业务需求的剧增，这些方法更显捉襟见时，这样便产生了微蜂窝技术。

微蜂窝小区(microcell)的覆盖半径为30m～300m，基站天线低于屋顶高度，传播主要沿着街道的视线进行，信号在楼顶的泄露小。

因此，microcell最初被用来加大无线电覆盖，消除macrocell中的“盲点”。

由于低发射功率的microcell基站允许较小的频率复用距离，每个单元区域的信道数量较多，因此业务密度得到了巨大的增长，且RF干扰很低，将它安置在macrocell的“热点”上，可满足该微小区域质量与容量两方面的要求。

微蜂窝（ microcell ）是在宏蜂窝的基础上发展起来的一门技术。

与宏蜂窝相比，它的发射功率较小，一般在 2W 左右；覆盖半径大约为 100m ～ 1km ；基站天线置于相对低的地方，如屋顶下方，高于地面 5m ～ 10m ，无线波束折射、反射、散射于建筑物间或建筑物内，限制在街道内部。

可满足该微小区域质量与容量两方面的要求。

1，宏基站，直白点，铁塔站，比较大的那种，一个站覆盖几十公里.容量大，需要机房，可靠性较好，维护方便。

1.直放站的主要作用是什么，有哪几类常用的直放站，说出每类直放站的主要应用场合。

作用：直放站主要用于基站信号过弱的地区,作中继站用,通过直放站放大基站信号,再传向更远更广的地区,扩大了网络覆盖范围; 直放站是一个双向传输的双工放大器,一路是接收基站信号经放大后发射传向移动台,一路是接收移动台信号经放大后发射传向基地台, 因此, 直放站的组成主要是接收机、发射机、天线。

直放站属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

种类：（1）无线宽带直放站（2）无线选频直放站（3）微波移频直放站（4）光纤直放站适用场合：（1）城市密集区的覆盖（2）郊区乡村的覆盖（3）公路的覆盖（4）旅游风景区的覆盖2.什么是室内分布系统，为什么要建设室内分布系统。

室内分布系统的常用有源器件和无源器件各有哪些，各有什么作用。

GSM室内分布系统是将基站信号引入室内，解决室内盲区覆盖；它可以有效解决信号延伸和覆盖，改善室内通信质量；它将基站信号科学地分配到室内的各个房间、通道，而又不产生相互干扰。

它是基站和微蜂窝的补充和延伸，有不能被基站和直放站所代替，是大都市中移动通信不可缺少的组成部分。

国人公司根据客户的不同需求自主研发了配合光纤、移频、无线、微蜂窝等不同系列的GSM室内分布系统直放站产品。

原因：随着城市里移动用户的飞速增加以及高层建筑越来越多，话务密度和覆盖要求也不断上升，这些建筑物规模大，质量好。

对移动电话信号有很强的屏蔽作用。

在大型建筑物的底层、地下商场、地下停车场等环境下，移动通信信号弱，手机无法正常使用，形成了移动通信的盲区和阴影区。

直放站在今天的应用已非常普遍，从工作原理来看，它本质上是个双向功率放大器，在移动通信网络中主要起填补蜂窝小区信号传输空白区域的作用，体现在消除盲区、改善覆盖、扩展小区边界等应用上。

在无线传输中，它还可以充当中继，以提高链路余量，并为特定的基站吸收业务量。

基于其体积较小、价格较低、结构简单、安装方便等特点，它不再是通信运营商的专有物，一些工厂、宾馆、商场、停车场等场所也会根据需要私自安装。

直放站在商业通信网络中发挥着积极作用的同时，由于其为数众多且管理上不够完善，也带来了不少副作用。

如它恶化了公众移动通信频段的电磁环境，催生了众多无线电干扰，而且，对这些干扰的排查也并非易事。

直放站干扰排查实录我们曾接到中国联通的干扰申诉，称:容桂华宝GSM900基站上行信号受到干扰，网络统计分析显示掉话率很高。

他们认为是由机床产生的工业干扰，初步确定干扰源就在与基站一路之隔的广东美芝厂区内。

我们出动监测车，利用车上的ESMB/DDF190监测/测向设备，同时开启E4407B频谱分析仪，分别接上全向及定向天线，在基站四周及广东美芝一带苦候干扰信号的出现。

ESMB/DDF190系统在其高增益有源天线的强力支持下，倒是收到了信号，但却是假信号，频谱分析仪则一点动静都没有。

但联通中心机房的网络统计分析显示，这段时间内干扰依然存在。

当监测车行经某知名公司厂房的大门口时，频谱分析仪显示屏上有了反应，底噪提高了近20dB。

我们立即换上定向天线作简易测向，测得的信号最大值方向指向该公司办公大楼。

于是，我们改用TekNet YBT250基站维护测试仪并配上EB200手持式测向天线入内查寻，绕大楼一周，最后将疑点锁定在电梯机房内。

在楼顶电梯机房旁测得信号的最大值约为-70 dBm（频谱图如图1所示）。

我们以为该信号是由电梯内的视频监视无线传输设备发出的，但遍寻不获。

后来我们无意中发现楼下有两根天线立于停车场入口处的纤维遮光棚一侧，并在棚内又发现另一根。

一、概述移动通信用直放站是双向同频（或异频）放大器，由于增益高，放大器的白噪声容易对通信网造成干扰，轻则影响基站接收机接收信杂比，降低接收机灵敏度，影响基站覆盖面，增加掉话率，在CDMA 系统中还会影响系统容量，重则整个基站打不通电话，因此压低直放站的白噪声电平是直放站是否干扰基站的关键，当然压低直放站的白噪声电平不是一件容易的事情，它与直放机的制造水平和工程水平直接联系在一起（国内只有福州飞毛腿科技有限公司等少数厂家较好地解决了这个问题）。

一般说来，要求到达基站接收机接收端白噪声电平低，就必须要求直放机发出的白噪声电平低，这就要求在制造设计直放机时要采用高质量放大器、高质量滤波器和在工程设计施工中采取措施压低噪声，当然也可以用减小直放机上行放大量的办法压低噪声，但这不能解决问题，因为直放机放大量不足，会影响直放站覆盖面，所以根本出路是提高直放机品质和工程施工质量。

下面我们就来分析一下如何提高直放机质量使直放站接入移动网不会影响网络优化指标，以及在直放机安装工程采取哪些措施可以防止直放站干扰基站。

二、直放机在移动通信网中接入状态图一如图一，这是一幅直放站接入基站的典型图示。

P 1为基站发射功率电平；P 信为基站接收直放站上行信号电平；P 杂为基站接收机接收到的直放站白噪声电平；P 空为空间原有的白噪声电平；P 2为直放机输入端接收到的下行信号电平；P 3为直放机下行输出的功率电平；P 5为直放机输出的上行功率电平；P 噪为直放机输出的上行白噪声电平；L 为基站发射机输出端到直放机输入端路径衰耗。

基 站L假设直放站下行增益为G下，直放站上行增益为G上，则P3=P1-L+G下因此G下=P3-P1+L=P3-P1+（L自+G基+G前向）L自为自由空间衰耗，L自=32.45+20lgƒ+20lgdG基为基站天线增益；G前向为直放站前向天线增益。

这就是说直放站的下行增益大小取决于直放站下行发射功率P3，基站下行发射功率P1和直放站到基站之间的路径衰耗L。

直放站的作用及组成？直放站主要用于基站信号过弱的地区,作中继站用,通过直放站放大基站信号,再传向更远更广的地区,扩大了网络覆盖范围; 直放站是一个双向传输的双工放大器,一路是接收基站信号经放大后发射传向移动台,一路是接收移动台信号经放大后发射传向基地台, 因此, 直放站的组成主要是接收机、发射机、天线。

一、直放站概述1. 直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选方案。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。

2. 直放站的种类与类型(1) 移动通信直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室内型机;--- 从传输带宽来分有宽带直放站和选频（选信道）直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。

(2) 移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。

5G直放站原理解析1. 5G网络概述5G是第五代移动通信技术的简称，是对目前主流的4G技术的升级和演进。

与4G相比，5G在数据传输速率、网络容量、延迟、连接密度和能效等方面有了显著的提升，可以支持更多的用户和设备，为人们带来更快的网络体验和更广泛的应用场景。

5G网络由多个组成部分构成，其中之一就是直放站（Base Station），也被称为基站或基站设备。

直放站是5G网络的关键组成部分，负责与终端设备进行通信，并将数据传输到核心网中。

直放站的性能和部署方式对5G网络的覆盖范围、容量和速率等方面有重要影响。

2. 直放站的基本原理直放站是5G网络中与终端设备进行无线通信的关键设备，其基本原理涉及到信号的传输和接收、调制解调和多天线技术等方面。

2.1 信号传输和接收直放站通过天线将无线信号传输到终端设备，并接收终端设备发送的信号。

在5G网络中，直放站使用的是毫米波频段的信号，频率范围在30GHz至300GHz之间。

相比于4G网络中使用的低频信号，毫米波信号具有更高的传输速率和更大的带宽，但其传输距离较短，受到障碍物的影响较大。

因此，5G网络需要部署更多的直放站来提供更好的覆盖范围。

2.2 调制解调直放站在传输和接收信号时，需要对信号进行调制和解调。

调制是将数字信号转换为模拟信号，而解调则是将模拟信号转换为数字信号。

在5G网络中，直放站使用的调制技术主要有正交频分复用（OFDM）和正交频分多址（OFDMA）。

OFDM是一种将高速数据流分成多个低速子流进行传输的技术。

在OFDM中，直放站将数据流分成多个子流，并将这些子流分配到不同的频率上进行传输。

这种技术可以提高信号的传输效率和抗干扰能力，同时也可以支持多用户的同时传输。

OFDMA是在OFDM的基础上发展而来的，它将每个子流进一步分成多个子载波进行传输。

这种技术可以更好地适应不同用户的需求，提高频谱的利用率。

2.3 多天线技术直放站在5G网络中使用了多天线技术，主要包括多输入多输出（MIMO）和波束赋形（Beamforming）。

直 放 站 干 扰 的 分 析通过直放站干扰分析，使我们能更加了解干扰的产生，在工作中尽量减少干扰，充分发挥直放站优越性，而直放站干扰分为下行干扰和上行干扰。

一、下行干扰通常下行干扰发生在无线同频直放站，当施主天线和重发天线隔离度小于直放站的增益时（如80dB ）时，直放站就会发生自激，产生下行干扰。

当直放站自激时，轻则是直放站的覆盖区通话音质变差，接通率下降，掉话率上升；严重时会使施主基站和其周围的基站发生瘫痪，影响大片覆盖区域的通话。

施主天线从施主基站接收频率为f 的下行信号，经过增益为Grep 的直放站放大后，由重发天线发出去。

其中一部分信号再经过重发天线的后瓣辐射到施主天线的后瓣，会再次由直放站进行放大；这样无线同频直放站就会形成一个潜在的正反馈环路，测试和实践验证，当该环路满足下列关系式时直放站才能稳定工作，则不会产生自激。

F>Grep+15dB （F ：隔离度 Grep ：直放站增益）而天线间的隔离度指标，计算公式如下：当水平放置时：I so =22.0+20lg ()λd 当垂直放置时：I so =28.0+40lg ()λd 式中，d —天线间距（m ） λ —工作波长（m ）避免下行干扰主要措施是增大直放站隔离度。

一般采用以下方式增大施主天线和重发天线间隔离度：采用前后比大的天线采用旁瓣抑制比大的天线增大施主、重发天线的安装距离（由上面的公式中可以看出，加大两天线的垂直距离效果要优于水平距离）安装天线时，两天线尽量背对背。

采用隔离网或建筑物隔离两天线。

二、上行干扰直放站产生干扰的原因是空间的白噪声和直放站自身的噪声经过放大后通过上行链路连同手机信号一同到到达基站接收端造成对基站的上行干扰。

一般直放站厂家在安装直放站时考虑到这个问题，要对直放站上行噪声底部电平进行调整，并且选择适当的施主小区，以减少对基站系统的上行干扰。

当直放站的放大倍数或噪声系数过大时，上行背景噪声被不合理地放大，在施主扇区的接收端形成较强的上行背景噪声干扰。

直放站的作用及组成直放站主要用于基站信号过弱的地区,作中继站用,通过直放站放大基站信号,再传向更远更广的地区,扩大了网络覆盖范围; 直放站是一个双向传输的双工放大器,一路是接收基站信号经放大后发射传向移动台,一路是接收移动台信号经放大后发射传向基地台, 因此, 直放站的组成主要是接收机、发射机、天线。

一、直放站概述1. 直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选方案。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。

2. 直放站的种类与类型(1) 移动通信直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室内型机;--- 从传输带宽来分有宽带直放站和选频（选信道）直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。

(2) 移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。
