沥青混合料劈裂试验记录(模板)

沥青混合料配比检验检测原始记录一、试验目的本次试验旨在检验沥青混合料的配比是否符合设计要求，以及检测其物理、力学性能，为后续的路面铺设工作提供依据。

二、试验焦点1.沥青混合料的配合比确定2.沥青混合料的物理性能测试3.沥青混合料的力学性能测试三、试验设备1.沥青搅拌机2.沥青掺加设备3.比热计4.砂浆密度计5.弹性模量仪6.拉伸试验机四、试验步骤及结果记录1.配合比确定a.根据设计要求，选取适当的配合比设计方法，得到初步的沥青混合料配合比。

b.将试验所用原材料按配合比准备充分，包括骨料、沥青、掺加剂等。

c.利用沥青搅拌机将骨料、沥青、掺加剂进行充分混合，得到沥青混合料试样。

d.取一部分试样进行比热计测试，得到沥青混合料的比热容。

e.取另一部分试样进行砂浆密度计测试，得到沥青混合料的砂浆密度。

f.根据以上测试结果，调整配合比，直至符合设计要求。

2.物理性能测试a.取一部分试样进行比热计测试，得到沥青混合料的比热容。

b.取另一部分试样进行砂浆密度计测试，得到沥青混合料的砂浆密度。

3.力学性能测试a.取一部分试样进行弹性模量仪测试，得到沥青混合料的弹性模量。

b.取另一部分试样进行拉伸试验机测试，得到沥青混合料的抗拉强度和抗压强度。

五、试验结论1.根据配合比确定结果，沥青混合料的配合比符合设计要求。

2.物理性能测试结果表明，沥青混合料的比热容和砂浆密度符合要求。

3.力学性能测试结果显示，沥青混合料具有合适的弹性模量、抗拉强度和抗压强度，可以满足路面的使用要求。

六、试验操作人员签名：日期：年月日以上就是沥青混合料配比检验检测的原始记录，总字数1200字以上。

其中包括试验目的、试验焦点、试验设备、试验步骤及结果记录、试验结论等内容，以及操作人员签名和日期。

该记录为保证混合料质量和路面安全提供了依据，是沥青混合料施工工作的重要参考资料。

陕蒙高速公路沥青混合料车辙试验记录表------------------------------------------------------------------------------------------装订线------------------------------------------------------------------------美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。

秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。

清风落叶舞秋韵，枝头硕果醉秋容。

秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。

聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。

让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。

我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。

4、好好享受生活吧，每个人都是幸福的。

人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。

5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。

月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。

人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。

沧桑不是自然，而是经历；幸福不是状态，而是感受。

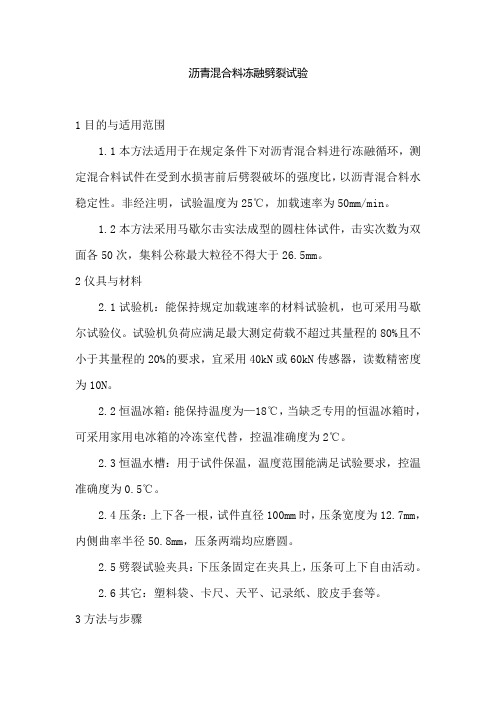

沥青混合料冻融劈裂试验1目的与适用范围1.1本方法适用于在规定条件下对沥青混合料进行冻融循环，测定混合料试件在受到水损害前后劈裂破坏的强度比，以沥青混合料水稳定性。

非经注明，试验温度为25℃，加载速率为50mm/min。

1.2本方法采用马歇尔击实法成型的圆柱体试件，击实次数为双面各50次，集料公称最大粒径不得大于26.5mm。

2仪具与材料2.1试验机：能保持规定加载速率的材料试验机，也可采用马歇尔试验仪。

试验机负荷应满足最大测定荷载不超过其量程的80%且不小于其量程的20%的要求，宜采用40kN或60kN传感器，读数精密度为10N。

2.2恒温冰箱：能保持温度为—18℃，当缺乏专用的恒温冰箱时，可采用家用电冰箱的冷冻室代替，控温准确度为2℃。

2.3恒温水槽：用于试件保温，温度范围能满足试验要求，控温准确度为0.5℃。

2.4压条：上下各一根，试件直径100mm时，压条宽度为12.7mm，内侧曲率半径50.8mm，压条两端均应磨圆。

2.5劈裂试验夹具：下压条固定在夹具上，压条可上下自由活动。

2.6其它：塑料袋、卡尺、天平、记录纸、胶皮手套等。

3方法与步骤3.1按本规程T0702方法制作圆柱体试件。

用马歇尔击实仪双面击实各50次，试件数目不少于8个。

3.2按本规程的规定方法测定试件的直径及高度，准确至0.1mm。

试件尺寸应符合直径101.6mm±0.25mm，高63.5mm±1.3mm的要求。

在试件两侧通过圆心画上对称的十字标记。

3.3按本规程规定的方法测定试件的密度、空隙率等各项物理指标。

3.4将试件随机分成两组，每组不少于4个，将第一组试件置于平台上，在室温下保存备用。

3.5将第二组试件按本规程T0717标准的饱水试验方法真空饱水，在98.3kPa—98.7kPa（730mmHg—740mmHg）真空条件下保持15min，然后打开阀门，恢复常压，试件在水中放置0.5h。

3.6取出试件放入塑料袋中，加入约10mL的水，扎紧袋口，将试件放入恒温冰箱（或家用冰箱的冷冻室），冷冻温度为—18℃±2℃，保持16h±1h.3.7将试件取出后，立即放入保温为60℃±0.5℃的恒温水槽中，撤去塑料袋，保温24h。

沥青混合料劈裂试验沥青混合料劈裂试验1 目的与适用范围1.1本方法适用于测定沥青混合料在规定温度和加载速率时劈裂破坏或处于弹性阶段时的力学性质，亦可供沥青路面结构设计选择沥青混合料力学设计参数及评价沥青混合料低温抗裂性能时使用。

试验温度与加载速率可由当地气候条件根据试验目的或有关规定选用，但试验温度不得高于30℃，如无特殊规定，宜采用试验温度15℃±0.5℃，加载速率为50mm/min。

当用于评价沥青混合料低温抗裂性能时，宜采用试验温度—10℃±0.5℃及加载速率1mm/min。

1.2本方法测定时采用沥青混合料的泊松比υ值，但计算的υ必须在0.2—0.5范围内。

劈裂试验使用的泊松比υ表一试验温度≤10 15 20 25 30 （℃）泊松比u0.25 0.30 0.35 0.40 0.45 值1.3 本方法采用的圆柱体试件应符合下列要求1.3.1 最大粒径不超过26.5mm（圆孔筛30mm）时，用马歇尔标准击实法成型的直径为φ101.6mm±0.25mm试件，高为63.5mm±1.3mm。

1.3.2 从轮碾机成型的板块试件或从道路现场钻取直径φ100mm±2mm或φ150mm±2.5mm,高为40mm±5mm的圆柱体试件。

2仪具与材料2.1 试验机：能保持规定的加载速率及试验温度的材料试验机，当采用50mm/min的加载速率时，也可采用具有相当传感器的自动马歇尔试验仪代替。

但均必须配置有荷载及试件变形的测定记录装置。

荷载由传感器测定，应满足最大测定荷载不超过其量程的80%且不小于其量程的20%的要求，一般宜采用40RN或60RN传感器，测定精密度为10N。

2.2 位移传感器厅采用LVDT或电测百分表：水平变形宜用非接触式位移传感器测定，其量程应大于预计最大变形的1.2倍，通常不小于5mm，测定垂直变形精密度不低于0.01mm，测定水平变形的精密度不低于0.005mm。

沥青混合料劈裂试验1 目的与适用范围1.1本方法适用于测定沥青混合料在规定温度和加载速率时劈裂破坏或处于弹性阶段时的力学性质，亦可供沥青路面结构设计选择沥青混合料力学设计参数及评价沥青混合料低温抗裂性能时使用。

试验温度与加载速率可由当地气候条件根据试验目的或有关规定选用，但试验温度不得高于30℃，如无特殊规定，宜采用试验温度15℃±0.5℃，加载速率为50mm/min。

当用于评价沥青混合料低温抗裂性能时，宜采用试验温度—10℃±0.5℃及加载速率1mm/min。

1.2本方法测定时采用沥青混合料的泊松比υ值，但计算的υ必须在0.2—0.5范围内。

劈裂试验使用的泊松比υ表一1.3 本方法采用的圆柱体试件应符合下列要求1.3.1 最大粒径不超过26.5mm（圆孔筛30mm）时，用马歇尔标准击实法成型的直径为φ101.6mm±0.25mm试件，高为63.5mm±1.3mm。

1.3.2 从轮碾机成型的板块试件或从道路现场钻取直径φ100mm±2mm或φ150mm±2.5mm,高为40mm±5mm的圆柱体试件。

2仪具与材料2.1 试验机：能保持规定的加载速率及试验温度的材料试验机，当采用50mm/min的加载速率时，也可采用具有相当传感器的自动马歇尔试验仪代替。

但均必须配置有荷载及试件变形的测定记录装置。

荷载由传感器测定，应满足最大测定荷载不超过其量程的80%且不小于其量程的20%的要求，一般宜采用40RN或60RN传感器，测定精密度为10N。

2.2 位移传感器厅采用LVDT或电测百分表：水平变形宜用非接触式位移传感器测定，其量程应大于预计最大变形的1.2倍，通常不小于5mm，测定垂直变形精密度不低于0.01mm，测定水平变形的精密度不低于0.005mm。

2.3 数据采集系统或X-Y记录仪：能自动采集传感器及位移计的电测信号，在数据采集系统中储存或在Z、Y记录仪上绘制荷载与跨中挠度曲线。

沥青混合料（沥青碎石）基层原材料检验批质量检验记录表
1 用于沥青碎石各种原材料质量应符合（CJJ 1—2008）第
8.5.1条第1款的有关规定
第8.5.1条中的1 热拌沥青混合料质量应符合下列要求：
1）道路用沥青的品种、标号应符合国家现行有关标准和（CJJ
1—2008）第8.1节的有关规定
检查数量：按同一生产厂家、同一品种、同一标号、同一批
号连续进场的沥青（石油沥青每100t为1批，改性沥青每50t
为1批）每批次抽检1次
检验方法：查出厂合格证，检验报告并进场复验
2）沥青混合料所选用的粗集料、细集料、矿粉、纤维稳定
剂等的质量及规格应符合（CJJ 1—2008）第8.1节的有关规定
检查数量：按不同品种产品进场批次和产品抽样检验方案确
定检验方法：观察、检查进场检验报告
3）热拌沥青混合料、热拌改性沥青混合料、SMA混合料，
查出厂合格证、检验报告并进场复验，拌合温度、出厂温度应
符合（CJJ 1—2008）第8.2.5条的有关规定
检查数量：全数检查
检验方法：查测温记录，现场检测温度
4）沥青混合料品质应符合马歇尔试验配合比技术要求
检查数量：每日、每品种检查1次
检验方法：现场取样试验。

沥青混合料动稳定度试验记录表
沥青混合料动稳定度试验记录表
试验目的：测定沥青混合料的动稳定度指标，评价其抗变形能力。

试验方法：根据JTG E20-2011《公路工程沥青路面试验规程》第4.3.4节的规定进行试验。

试验设备：动稳定度试验机、比重瓶、烘箱、振实器、试验模具。

试验材料：沥青混合料样品。

试验步骤：
1.将试验模具清洗干净，并在模具底部涂一层油脂。

2.将沥青混合料样品加入试验模具中，填充均匀。

3.将试验模具放入烘箱中，在100℃下烘烤约2h，使样品达到稳定温度。

4.从烘箱中取出试验模具，将其放入试验机中。

5.启动试验机，并使其下落25mm，并在5s内进行3次振实处理。

6.测定试验模具的垂直应力和水平应变值，并计算出动稳定度指标。

试验结果：
试验模具间距：305mm
试验模具直径：150mm
试验模具高度：150mm
试验物料温度：150℃
试验物料孔隙度：5%
试验重量：1950g
振动次数：60次
稳定度指标：15.7kN
结论：根据试验结果显示，该沥青混合料的动稳定度指标为15.7kN，达到国家标准要求，具有较好的抗变形能力。
