JGD可曲挠合成橡胶接头

可曲挠橡胶接头的工作原理1. 引言1.1 可曲挠橡胶接头的概念可曲挠橡胶接头是一种用于连接管道、容器、设备等的重要组件，具有很好的柔性和耐磨性。

它能够在工程中起到减震、消音、补偿位移和改变管道方向的作用。

可曲挠橡胶接头由内筒、橡胶、增强层和对接法兰组成，通过橡胶的柔性实现管道之间的连接和位移补偿。

在工程中，可曲挠橡胶接头广泛应用于供水、排水、暖通、化工、石油、钢铁、电力等行业，解决了管道系统因热胀冷缩、振动引起的位移、变形和裂缝等问题，保障了管道系统的安全运行。

可曲挠橡胶接头不仅具有耐高温、防腐蚀、抗老化等特性，而且具有可挠性好、安装维修方便等优点。

通过合理选用材料、设计结构和注意使用环境等方法，可实现可曲挠橡胶接头的最佳工作效果，确保工程设备的正常运行和安全性。

1.2 在工程中的应用在工程中，可曲挠橡胶接头被广泛应用于各种领域，具有多种重要的功能和作用。

在管道工程中，可曲挠橡胶接头可以用于连接不同管道或管道与设备之间的连接，能够有效减少管道传输过程中的振动和噪音，保护管道和设备的安全性。

在建筑工程中，可曲挠橡胶接头可以用于连接建筑物中的管道系统，起到减震和减少噪音的作用，同时能够适应建筑物的变形和位移，确保建筑物结构的稳定性。

在机械设备和船舶领域，可曲挠橡胶接头也扮演着重要的角色，可以连接机械设备中的管道系统，减少振动和噪音，延长设备的使用寿命。

可曲挠橡胶接头在各种工程领域中的应用非常广泛，具有重要的作用和意义。

2. 正文2.1 可曲挠橡胶接头的结构设计可曲挠橡胶接头是一种用于连接管道或设备的重要部件，具有良好的耐热、耐寒、耐化学腐蚀及吸音隔振等特性。

其结构设计主要包括内胶层、织物层和外胶层。

内胶层通常采用优质橡胶材料制成，具有良好的弹性和耐磨损性，能够有效防止介质泄漏。

织物层则起到加固和支撑作用，防止橡胶过度变形和破裂。

外胶层则起到保护内部结构和挡水防腐的作用，延长接头的使用寿命。

在结构设计上，还可以根据具体工程要求和介质特性选择不同的结构形式，如单球、双球、橡胶软接等。

橡胶接头的规格型号用什么表示？这个问题是消费者在购买该产品时经常会问到的一个问题。

今天这篇文章就给大家讲解一下。

因为橡胶接头的用途、型号等不相同，所以表示方法也存在一定的差异性。

具体表示如下所述：
KXT单球体橡胶接头；
KXT双球体橡胶接头；
KXT反边型橡胶接头；
KXT丝扣连接橡胶接头；
JGD风机盘管橡胶接头；
KXT同心异径橡胶接头；
KXT偏心异径橡胶接头；
KXT卡箍式橡胶接头；
KXT型可曲挠橡胶弯头；
JGD型三通橡胶接头；
JGD--D型橡胶隔震垫；
JGD--D1型橡胶剪切隔振器等。

以上就是今天分享的全部内容，感谢阅读。

可曲挠橡胶接头技术要求可曲挠橡胶接头是一种广泛应用于管道系统中的连接件，它能够有效地吸收和减小管道由于振动、温度变化、地基沉降等原因产生的应力，提高管道系统的稳定性。

下面将从技术要求的角度，对可曲挠橡胶接头进行详细的介绍。

一、材料要求可曲挠橡胶接头的主要材料是橡胶，常用的橡胶材料有天然橡胶、合成橡胶等。

天然橡胶具有较好的弹性和耐老化性能，但耐油、耐溶剂性能较差；合成橡胶则具有较好的耐油、耐溶剂性能，但弹性较差。

因此，在选择橡胶材料时，需要根据具体的应用场景和需求进行综合考虑。

二、结构要求可曲挠橡胶接头通常由内胶层、增强层和外胶层三部分组成。

内胶层直接与输送介质接触，因此需要具有良好的耐腐蚀性和耐磨性；增强层通常采用钢丝编织或缠绕而成，以提高接头的强度和稳定性；外胶层则起到保护和装饰的作用。

三、尺寸要求可曲挠橡胶接头的尺寸需要根据管道系统的设计要求进行确定。

在选择接头时，需要考虑管道的直径、工作压力、工作温度等因素。

同时，还需要根据管道系统的安装要求，确定接头的长度、弯曲半径等参数。

四、性能要求1.耐压性能：可曲挠橡胶接头需要具有良好的耐压性能，能够承受管道系统的工作压力。

在选择接头时，需要根据工作压力的大小，选择相应的接头型号。

2.耐腐蚀性能：可曲挠橡胶接头需要具有良好的耐腐蚀性能，能够适应各种酸碱溶液的输送。

在选择接头时，需要根据输送介质的性质，选择相应的橡胶材料。

3.耐高温性能：可曲挠橡胶接头需要具有良好的耐高温性能，能够适应高温环境下的输送。

在选择接头时，需要根据工作温度的高低，选择相应的橡胶材料。

4.耐老化性能：可曲挠橡胶接头需要具有良好的耐老化性能，能够长期保持其性能稳定。

在选择接头时，需要根据使用环境和使用寿命的要求，选择相应的橡胶材料。

5.安装和维护要求：可曲挠橡胶接头需要易于安装和维护，能够方便地与管道系统连接和拆卸。

在安装过程中，需要注意接头的方向和位置，确保其与管道系统紧密连接。

JGD单球体可曲挠橡胶接头技术资料JGD单球可曲挠又称作橡胶软连接、管道减震器、避震喉、软接头等。

本产品引进国外先进生产工艺，制作过程中内层受到高压力，锦纶帘子布和胶层得到更好的结合，比普通型可曲挠橡胶接头的工作压力更高，质量更好。

它的特点是内胶层混然一体，光洁无缝痕，标签采用硫化工艺，与产品结合在一起。

JGD单球体可曲挠橡胶接头，该产品是金属管道的柔性联接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。

普通型用于输送－15℃～115℃的空气、压缩空气、水、海水、油、酸、碱等。

特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。

可曲挠橡胶接头性能特点：1、可曲挠单球橡胶接头可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心度等问题。

2、根据材料不同可曲挠单球橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。

3、可曲挠单球橡胶接头材料属极性橡胶，密封性好，重量轻，安装维修方便、使用寿命长但避免与锋利金属器械接触，以免刺破球体。

4、如可曲挠单球橡胶接头架空使用可配弹性支架，安装时螺栓要用对角法上紧。

5、如可曲挠单球橡胶接头管路压力过高时，应用极限螺栓将两端法兰连在一起。

JGD单球体可曲挠橡胶接头详细介绍：可曲挠橡胶接头规格资料技术条件可曲挠橡胶接头安装数据表以上信息由巩义市鑫业供水材料供水整理发布，。

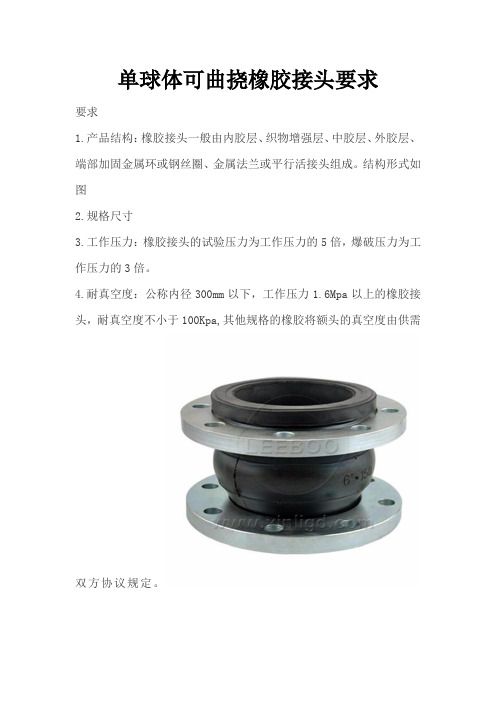

单球体可曲挠橡胶接头要求
要求
1.产品结构：橡胶接头一般由内胶层、织物增强层、中胶层、外胶层、端部加固金属环或钢丝圈、金属法兰或平行活接头组成。

结构形式如图
2.规格尺寸
3.工作压力：橡胶接头的试验压力为工作压力的5倍，爆破压力为工作压力的3倍。

4.耐真空度：公称内径300mm以下，工作压力1.6Mpa以上的橡胶接头，耐真空度不小于100Kpa,其他规格的橡胶将额头的真空度由供需
双方协议规定。

5.位移性能：
6.橡胶接头用胶料的物理机械性能
7.橡胶接头用于生活饮用水系统的安全性评价：橡胶接头用于生活饮用水系统的安全性平角
橡胶接头用于生活饮用水系统时，通过产品后的水质应符合GB/T5749《生活饮用水卫生标准》和GB/T17219《生活饮用水输配水设备及防
护材料的安全性评价标准》的有关规定和要求。

8.橡胶接头橡胶件的外观质量要求
9.对金属法兰和平形活接头的要求：金属法兰应符合GB/T9119的要求，平形活接头应符合GB/T3289.37的要求。

10.当橡胶接头端面采用钢丝圈加固时的要求：当橡胶接头端面采用钢丝圈加固时的要求时，钢丝圈应保持圆形并应位于同年同一平面内。

JGD单球体可曲挠橡胶接头技术资料JGD单球可曲挠又称作橡胶软连接、管道减震器、避震喉、软接头等。

本产品引进国外先进生产工艺，制作过程中内层受到高压力，锦纶帘子布和胶层得到更好的结合，比普通型可曲挠橡胶接头的工作压力更高，质量更好。

它的特点是内胶层混然一体，光洁无缝痕，标签采用硫化工艺，与产品结合在一起。

JGD单球体可曲挠橡胶接头，该产品是金属管道的柔性联接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。

普通型用于输送－15℃～115℃的空气、压缩空气、水、海水、油、酸、碱等。

特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。

可曲挠橡胶接头性能特点：1、可曲挠单球橡胶接头可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心度等问题。

2、根据材料不同可曲挠单球橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。

3、可曲挠单球橡胶接头材料属极性橡胶，密封性好，重量轻，安装维修方便、使用寿命长但避免与锋利金属器械接触，以免刺破球体。

4、如可曲挠单球橡胶接头架空使用可配弹性支架，安装时螺栓要用对角法上紧。

5、如可曲挠单球橡胶接头管路压力过高时，应用极限螺栓将两端法兰连在一起。

JGD单球体可曲挠橡胶接头详细介绍：可曲挠橡胶接头规格资料技术条件可曲挠橡胶接头安装数据表以上信息由巩义市鑫业供水材料供水整理发布，。

可曲挠橡胶接头一般由内外层胶、帘布层和钢丝圈组成管状橡胶件，经硫化成型后再与金属法兰或平行接头松套组合而成。

同时，由于该产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，因此，现被广泛应用于各种管道系统。

那么，该产品都有哪些规格型号呢?
一、型号
可曲挠单球体橡胶接头KXT型、卡箍式橡胶接头度GJQ(X)-KG型、水泵连问接专用橡胶接头GJQ(X)-CF型、同心异径橡胶接头、偏心异径橡胶接头、丝扣连接橡胶软接头JGD-B型、风机盘管橡胶接头JGD-BW·N型、橡胶隔震垫JGD-D型、橡胶剪切隔振器JGD-C型、美标高压橡答胶接头JGD-WM、德标版高压橡胶接头JGD-WD、英标高压橡胶接头JGD-WY、日标高压橡胶接头JGD-WR
二、规格
1、从口径上讲从DN15、20、25、32一直到DN3200 都有生产。

2、从产品压力等级上讲有2.5公斤、6公斤、10公斤、16公斤、25公斤甚至40公斤压力。

以上就是可曲挠橡胶接头有关规格型号的一些相关介绍，希望对大家进一步的了解有所帮助。

JGD(KXT)型单球体可曲挠橡胶接头材料表序号名称材料1 外胶层11R、CR、EPDM、NR、NBR2 内胶层11R、CR、EPDM、NR、NBR3 骨架层聚酯帘布4 法兰Q235、304 316L5 增强圈钢丝圈技术条件(两种类别)项目型号JGD-1 JGD-2 JGD-3工作压力MPa(kgf/cm2) 1（10） 1.6（16） 2.5（25）爆破压力MPa(kgf/cm2) 2（20）3（30） 4.5（45）真空度KPa(mm/Hg) 53.3（400）86.7（650）100（750）适用温度℃-15℃～115℃特殊可达-30℃～160℃适用介质空气、压缩空气、水、海水、热水、油、酸、碱等。

公称通径长度L 螺栓数螺栓直径mm螺栓孔中心(圆直径mm)轴向位移mm横向位移mm偏转角度a1+a2mm 伸长压缩32 95 4 18 100 6 9 9 15 40 95 4 18 110 6 10 9 15 50 105 4 18 125 7 10 10 15 65 115 4 18 145 7 13 11 15 80 135 4 18 160 8 15 12 15 100 150 8 18 180 10 19 13 15 125 165 8 18 210 12 19 13 15 150 180-200 8 23 240 12 20 14 15 175 200 8 23 240 12 20 14 15 200 210 -250 8 23 295 12 25 22 15 225 200 8 23 295 16 25 22 15 250 230 12 23 350 16 25 22 15 300 245 12 23 400 16 25 22 15 350 255 16 23 460 16 25 22 15 400 255 16 25 515 16 25 22 15450 255 20 25 565 16 25 22 15500 255 20 25 620 16 25 22 15600 260 20 30 725 16 25 22 15700 260 24 30 840 16 25 22 15800 260 24 34 950 16 25 22 15900 260 28 34 1050 16 25 22 15 1000 260 28 34 1160 18 26 24 15 1200 260 32 41 1380 18 26 24 15 1400 350 36 34 1560 20 28 26 15 1600 350 40 34 1760 25 28 30 10 1800 350 44 41 1970 25 30 30 10 2000 350 48 48 2180 25 30 30 10 2200 500 52 52 2390 25 35 30 10 2400 500 56 56 2600 25 35 30 10 2600 500 60 60 2810 25 35 30 10 2800 500 64 64 3020 25 35 30 10 3000 500 68 68 3220 25 35 30 10 3200 500 72 72 3430 25 35 30 10注：1、特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》，其它按HG/T2289-92。

可曲挠橡胶软接头又叫橡胶接头、橡胶柔性接头、软接头、减振器、管道减震器、避震喉等，是一种高弹性、高气密性，耐介质性和耐气候性的管道接头。

随着其使用量的逐渐增多，消费者是越来越在意其价格了，毕竟成本增加了。

那下面，就具体的价格给大家分享一下，以便大家进行了解。

1.如果消费者购买的数量大于20个，其价格会在60元-160元之间一个。

如果消费者购买几个，其价格相对的就会贵一些，在70元以上。

2.如果消费者在经济相对比较发达的地区进行购买，其价格一般会在70元-180元之间一个；如果消费者在经济相对一般的地区进行购买，其价格会在45元-130元之间一个。

3.如果消费者购买的产品厂家知名度比较的高，其价格一般会在73元-185元之间一个；如果消费者不是特别的注重品牌，选择的品牌知名度相对的不是特别的高，这时销售的价格会在45元-123元之间一个。

当然，影响价格的因素还有其他的，在这里就不一一给大家分析了，消费者在购买的时候可以进行自身的判断和选择。

但是需要注意的是：价格只是衡量产品的一个标准而不是唯一的标准，消费
者在购买的时候还需要看这个产品的质量，毕竟产品购买回去就要投入到使用当中，如果在使用的过程中经常的出现问题，会给自身造成一定的损失，所以消费者在购买的时候需要从方方面面进行考量，然后再进行购买。

河南百盛达流体设备制造有限公司，位于中国管道管件产业聚集区巩义市西村镇工业区，是一家专注于管道减震补偿产品研究，生产以及销售的创新企业。

公司主要产品为：橡胶软接头，伸缩接头，双法兰传力接头，套筒补偿器，旋转补偿器，球形补偿器，波纹补偿器，柔性防水套管，非金属补偿器，直流介质无推力补偿器，可挠伸缩管等管道设备。

可挠曲橡胶接头技术说明可曲挠橡胶接头设于与构筑物相连的管道上，其功能是吸收由于温度变化、构筑物、地面沉降等引起的系统变形，以免池体撕裂，管道变形等，其传输介质为污水或污泥。

橡胶接头具有耐压强度高、不泄漏、防拉脱、装卸方便、密封性好、耐腐蚀等特点。

除技术文中明文规定外，制造厂家根据材料的使用环境，合理确定材料各部件的材质，以保证整体正常使用。

可曲挠橡胶接头安装在室外井内安装或直埋土中，设备中的碳钢部件，进行加强级防腐处理，直埋土中正常使用年限没低于设计要求。

1、结构与形式可曲挠橡胶接头是可曲挠、单球式加固型，由单球橡胶接头以及聚脂帘布加强层、配套分瓣式法兰等组成，压块以直槽型式燕尾槽型嵌合。

可曲挠橡胶接头的工作压力为1.2MPa，适用温度-20～+115℃。

DN500～DN1200mm 可曲挠橡胶接头的轴向位移伸长量为16mm、压缩量为25mm；横向位移量为22mm；允许偏转角度最大为15°。

2、引用与执行标准GB13932-92 《通用阀门铁制旋启式止回阀》GB/T12221-2005 《金属阀门结构长度》GB/T13927-2008 《工业阀门压力试验》GB50231-2009 《机械设备安装工程施工及验收通用规范》GB50334-2002 《城市污水处理厂工程质量验收规范》GB/T 17241.7-1998 《铸铁管法兰技术条件》GB/T 17241.6-2008 《整体铸铁法兰》GB/T 17241.3-1998 《带颈螺纹铸铁管法兰》GB/T 17241.2-1998 《铸铁管法兰盖》GB/T12237-2007 《石油、石化及相关工业用的钢制球阀》HG/T2289-2001 《可曲挠快装型大挠度橡胶接头》GB/T12465-1996 《管路松套伸缩接头》3、主要材料单球橡胶接头丁苯氯丁天然橡胶（含聚脂帘布加强层），密封端面以钢质圆环为加强环。

法兰 Q235A碳钢，符合GB/T9119.2-2000要求。
