施工-建筑防水构造

如何正确进行施工缝防水构造
施工缝防水是建筑防水工程的重要组成部分之一。

它主要用于建
筑结构的外缘、室内外隔墙、屋顶、墙体、地面等位置的防水处理。

以下是正确进行施工缝防水构造的步骤和注意事项：
1. 清洁基层：在进行施工缝防水前，首先要清洁基层，使其干净、平整、无浮灰、无泥土等杂物，确保施工缝防水胶条和基层之间的黏
附牢固。

2. 涂刷底涂料：在底涂材料干燥后，按施工缝的宽度进行切割，
再将一侧胶带用指压在缝内使其牢固固定，注意要使胶条完全与基层
贴合。

3. 二次胶条处理：当涂刷的胶水干燥后，再将一侧胶带用指压在
缝内固定，使胶条与基层紧密贴合，胶水将两侧胶带固定在缝内。

4. 涂刷涂料：将防水涂料均匀涂刷在胶条上，确保涂刷均匀、厚
度一致、无漏刷、无滴水等现象出现，以达到完全防水的目的。

施工缝防水构造是一个细致的过程，需要注意每一个步骤。

只有
正确执行了每一个步骤，才能达到完美的防水效果。

在实施施工缝防
水构造时，施工人员需要具备相关的专业技能和丰富的经验，以确保
施工质量和工程效果。

（外防内贴）
种植屋面（无保温层）
种植屋面（有保温层）
种植屋面（有保温层）
种植屋面（有保温层）
地下工程防水构造图集号
地下工程细部节点防水构造图集号
审核校对设计页次33
地下工程细部节点防水构造图集号
地下工程细部节点防水构造图集号
审核校对设计页次35
综合管廊防水构造图集号
注：1、管廊变形缝，后浇带，施工缝，穿墙螺杆、阴阳转角等相似部位防水构造参照地下室相应做法。

2、地铁、隧道等市政防水工程相似部位防水构造参照地下室、管廊相应做法。

综合管廊防水构造图集号
审核校对设计页次38
综合管廊防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
注：1.当女儿墙高度小于500时，也可将附加防水层提高到女儿墙压顶下沿。

2.立墙卷材保护层施工时应加设钢丝网。

正置式屋面工程细部节点防水构造图集号
审核校对设计页次45
正置式屋面工程细部节点防水构造图集号
正置式屋面工程细部节点防水构造图集号
正置式屋面工程细部节点防水构造图集号。

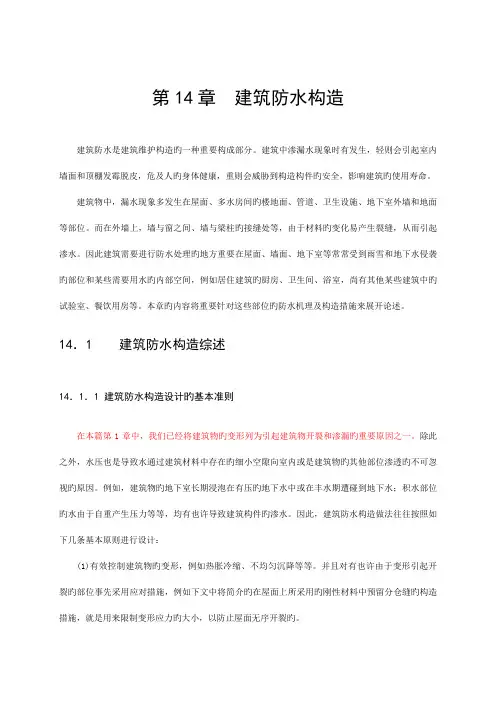

第14章建筑防水构造建筑防水是建筑维护构造旳一种重要构成部分。

建筑中渗漏水现象时有发生，轻则会引起室内墙面和顶棚发霉脱皮，危及人旳身体健康，重则会威胁到构造构件旳安全，影响建筑旳使用寿命。

建筑物中，漏水现象多发生在屋面、多水房间旳楼地面、管道、卫生设施、地下室外墙和地面等部位。

而在外墙上，墙与窗之间、墙与梁柱旳接缝处等，由于材料旳变化易产生裂缝，从而引起渗水。

因此建筑需要进行防水处理旳地方重要在屋面、墙面、地下室等常常受到雨雪和地下水侵袭旳部位和某些需要用水旳内部空间，例如居住建筑旳厨房、卫生间、浴室，尚有其他某些建筑中旳试验室、餐饮用房等。

本章旳内容将重要针对这些部位旳防水机理及构造措施来展开论述。

14．1建筑防水构造综述14．1．1 建筑防水构造设计旳基本准则在本篇第1章中，我们已经将建筑物旳变形列为引起建筑物开裂和渗漏旳重要原因之一。

除此之外，水压也是导致水通过建筑材料中存在旳细小空隙向室内或是建筑物旳其他部位渗透旳不可忽视旳原因。

例如，建筑物旳地下室长期浸泡在有压旳地下水中或在丰水期遭碰到地下水；积水部位旳水由于自重产生压力等等，均有也许导致建筑构件旳渗水。

因此，建筑防水构造做法往往按照如下几条基本原则进行设计：(1)有效控制建筑物旳变形，例如热胀冷缩、不均匀沉降等等。

并且对有也许由于变形引起开裂旳部位事先采用应对措施，例如下文中将简介旳在屋面上所采用旳刚性材料中预留分仓缝旳构造措施，就是用来限制变形应力旳大小，以防止屋面无序开裂旳。

(2)对有也许积水旳部位，采用疏导旳措施，使水可以及时排走，不至于因积水而导致渗漏。

例如下文中将简介旳组织屋面坡度，将雨水及时引导到雨水排放管网中去旳措施，就是其中之一。

(3)对防水旳关键部位，采用构造措施，将水堵在外部，不使入侵。

14．1．2 建筑防水旳做法类型在长期旳工程实践中，运用这些原则并结合建筑材料旳发展，已经积累了大量旳防水构造经验可供参照。

总结起来可以分为两大类，一类是构造防水，一类是材料防水。

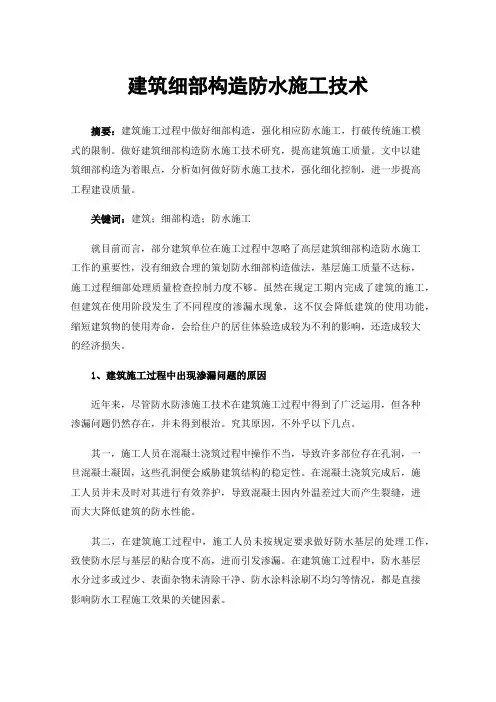

建筑细部构造防水施工技术摘要：建筑施工过程中做好细部构造，强化相应防水施工，打破传统施工模式的限制。

做好建筑细部构造防水施工技术研究，提高建筑施工质量。

文中以建筑细部构造为着眼点，分析如何做好防水施工技术，强化细化控制，进一步提高工程建设质量。

关键词：建筑；细部构造；防水施工就目前而言，部分建筑单位在施工过程中忽略了高层建筑细部构造防水施工工作的重要性，没有细致合理的策划防水细部构造做法，基层施工质量不达标，施工过程细部处理质量检查控制力度不够。

虽然在规定工期内完成了建筑的施工，但建筑在使用阶段发生了不同程度的渗漏水现象，这不仅会降低建筑的使用功能，缩短建筑物的使用寿命，会给住户的居住体验造成较为不利的影响，还造成较大的经济损失。

1、建筑施工过程中出现渗漏问题的原因近年来，尽管防水防渗施工技术在建筑施工过程中得到了广泛运用，但各种渗漏问题仍然存在，并未得到根治。

究其原因，不外乎以下几点。

其一，施工人员在混凝土浇筑过程中操作不当，导致许多部位存在孔洞，一旦混凝土凝固，这些孔洞便会威胁建筑结构的稳定性。

在混凝土浇筑完成后，施工人员并未及时对其进行有效养护，导致混凝土因内外温差过大而产生裂缝，进而大大降低建筑的防水性能。

其二，在建筑施工过程中，施工人员未按规定要求做好防水基层的处理工作，致使防水层与基层的贴合度不高，进而引发渗漏。

在建筑施工过程中，防水基层水分过多或过少、表面杂物未清除干净、防水涂料涂刷不均匀等情况，都是直接影响防水工程施工效果的关键因素。

其三，在防水防渗工程施工过程中，施工人员采用的封堵原材料会对工程质量造成一定的影响。

例如，在填充较大缝隙时，如果施工人员选择了粒径较大的填充材料，就会导致原材料颗粒之间的缝隙增大。

长此以往，这些缝隙会逐渐扩大，从而造成雨水渗漏。

另外，在防水防渗工程施工过程中，施工人员采用的防水卷材通常在材料性能与规格等方面与施工要求并不十分匹配，这也是引发渗漏问题的主要原因之一。

地下室防水节点做法第一节结构自防水一般规定第一条防水混凝土应采用硅酸盐水泥或普通硅酸盐水泥，防水混凝土掺入粉煤灰的级别不得低于二级。

第二条预拌防水混凝土入泵坍落度控制在120mm～160mm，并做好现场实测。

底板防水混凝土施工前要做好降排水工作，不得在有积水的环境中浇注混凝土。

第三条地下室穿外墙群管部位应现场用竹胶合板模板套孔封堵，不得采用钢丝网封堵。

第四条外墙和底板防水混凝土应分层浇注，分层厚度不大于 500mm，每层应振捣密实。

如坍落度损失不能满足施工要求时，严禁直接加水后使用。

第五条防水混凝土应按后浇带分块连续浇注，尽量少留施工缝。

第六条模板拆除后防水施工前及时割除一次性止水螺杆，并用防水砂浆将螺杆端头封闭。

第二节地下室其它防水一般规定第七条若地下室采用除结构自防水之外的其它防水做法，防水应包裹整个地下室；除渗透结晶防水做法之外，其它防水基层阴阳角应抹成50mm的圆弧角。

第八条不管采用何种防水材料，防水基层无杂质、打磨修补平整，施工面过于光滑的应打磨成粗糙面。

第九条涂料防水前后两遍应相互垂直涂刷，涂膜厚度必须达到设计要求或规范规定。

第三节地下室防水细部做法（适用卷材防水）第十条后浇带防水细部做法1.底板、外墙、地下室顶板后浇带部位必须做防水附加层，防水附加层宽度需在两侧各伸出后浇带 250mm 以上。

2.结构底板、外墙、地下室顶板后浇带结构施工时必须居中预埋钢板止水带，同时封堵严密，固定牢固，振捣密实。

3.后浇带浇筑必须满足设计的要求时间；收缩型后浇带一般在两侧混凝土龄期达到图纸规定时间后施工，沉降型后浇带必须待高层部位主体结构施工结束、沉降基本完成后浇筑。

4.后浇带应采用补偿收缩混凝土浇筑，其抗渗和抗压等级按设计要求，且不应低于两侧混凝土。

5.后浇带混凝土应一次浇筑，不得留设施工缝；混凝土浇筑后应及时养护，养护时间不少于 28 天。

6.节点图（止水钢板详结构图）底板后浇带节点图第十一条施工缝防水细部做法1.地下室底板上返导墙的施工缝必须居中预埋钢板止水带，其它水平施工缝埋设钢板止水带或膨胀止水条；止水钢板接长时两块钢板搭接处必须满焊，同时钢板 U 型口朝向迎水面一侧；止水条应居中、连续，不得间断。

房屋建筑工程（防水）细部构造施工质量控制要点分项名称施工质量控制要点地下防水工程质量验收规范GB50208-----地下防水工程必须由持有资质等级证书的防水专业队伍进行施工，主要施工人员应持有省级及以上建设行政主管部门或其指定单位颁发的执业资格证书或防水专业岗位证书。

建筑外墙防水工程技术规程JGJT235--外墙防水应由有相应资质的专业队伍进行施工;作业人员应持证上岗。

屋面工程技术规范GB50345----屋面防水工程应由具备相应资质的专业队伍进行施工。

作业人员应持证上岗。

混凝土结构地下防水工程质量验收规范GB502081、地下防水工程施工期间,必须保持地下水位稳定在工程底部最低高程500mm以下,必要时应采取降水措施。

对采用明沟排水的基坑,应保持基坑干燥。

2、防水混凝土适用于抗渗等级不小于P6的地下混凝土结构。

不适用于环境温度高于80℃的地下工程。

地下工程防水技术规范GB501081、裂缝宽度不得大于0.2mm，并不得贯通；迎水面钢筋保护层厚度不应小于50mm。

2、防水混凝土试件应在混凝土浇筑地点随机取样后制作,连续浇筑混凝土每500m3应留置一组6个抗渗试件，且每项工程不得少于两组;3、防水混凝土应分层浇筑，分层厚度不得大于500mm。

4、变形缝处混凝土结构的厚度不应小于300mm。

防水卷材地下防水工程质量验收规范GB502081、基层阴阳角应做成圆弧或45°坡角，其尺寸应根据卷材品种确定;在转角处、变形缝、施工缝,2、穿墙管等部位应铺贴卷材加强层,加强层宽度不应小于500mm。

3、铺贴双层卷材时，上下两层和相邻两幅卷材的接缝应错开1/3--1/2幅宽，且两层卷材不得互相垂直铺贴。

地下工程防水技术规范GB50108立面施工时，在自粘边位置距离卷材边缘10-20mm内，每隔400-600mm应进行机械固定。

地下建筑防水构造图集10J301搭接宽度:1、弹性体改性沥青卷材、改性沥青聚乙烯胎防水卷材≥100mm;自粘聚合物改性沥青卷材≥80mm.2、三元乙丙橡胶防水卷材≥100/60mm(胶粘剂/胶粘带);聚氯乙烯防水卷材>60/80mm(单焊缝/双焊缝)、100mm(胶粘剂);3、聚乙烯丙纶复合防水卷材≥100mm（粘结料);高分子自粘胶膜防水卷材>70/80mm（自粘胶/胶粘带)。

阳台地面防水施工方案及防水层构造阳台作为建筑物中容易受到雨水浸泡的地方，其地面的防水工作显得格外重要。

一旦阳台地面未经良好防水处理，就容易导致漏水现象，给房屋结构造成损坏，甚至影响居住环境。

因此，选择适合的防水施工方案及构造方式成为阳台地面防水工程中的重中之重。

一、防水施工方案1. 防水卷材施工方案采用防水卷材作为阳台地面的防水材料是一种常见的施工方案。

在进行施工时，首先要确保阳台地面平整、无明显凹凸；其次，在地面上进行找平处理，填补凹陷处，保证地面平整。

接着，涂刷底涂材料，让其充分渗透，形成牢固的底膜。

然后铺设防水卷材，将卷材与地面完全贴合，确保整个施工过程中无空鼓、捏捺、起泡等现象的出现。

最后，进行防水面层的处理，使得阳台地面的防水效果更加持久。

2. 防水涂料施工方案另一种常见的阳台地面防水施工方案是采用防水涂料。

在进行施工时，同样需要对阳台地面进行找平处理，确保地面平整。

然后进行底涂处理，让其充分渗透，增强附着力。

接着施工防水涂料，均匀涂刷于阳台地面，保证每个细节都被涂覆到。

最后，进行面涂处理，形成保护膜，提高防水涂料的耐久性和抗渗透性。

二、防水层构造1. 防水卷材层构造防水卷材层由底涂层、防水卷材和面涂层组成。

底涂层在施工时要充分渗透，形成牢固的底膜，增强层间的附着力。

防水卷材要与地面完全贴合，保证无任何缝隙，确保整个构造的整体性。

面涂层要均匀施工，形成保护膜，提高防水层的耐久性。

2. 防水涂料层构造防水涂料层构造由底涂层和面涂层组成。

底涂层在施工时要确保充分渗透，增强与地面的附着力。

面涂层要均匀施工，确保涂料覆盖面积大，增加防水效果。

同时，注意防水涂料的厚度和涂刷次数，确保防水层的完整性和耐久性。

综上所述，阳台地面防水施工方案及防水层构造是保证阳台地面防水效果的重要手段。

选择适合的防水材料、施工方案以及构造方式，确保施工质量，可以有效防止阳台地面漏水问题的发生，保障建筑物结构的完整性和居住环境的舒适度。

（外防内贴）
种植屋面（无保温层）
种植屋面（有保温层）
种植屋面（有保温层）
种植屋面（有保温层）
地下工程防水构造图集号
地下工程细部节点防水构造图集号
审核校对设计页次33
地下工程细部节点防水构造图集号
地下工程细部节点防水构造图集号
审核校对设计页次35
综合管廊防水构造图集号
注：1、管廊变形缝，后浇带，施工缝，穿墙螺杆、阴阳转角等相似部位防水构造参照地下室相应做法。

2、地铁、隧道等市政防水工程相似部位防水构造参照地下室、管廊相应做法。

综合管廊防水构造图集号
审核校对设计页次38
综合管廊防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
注：1.当女儿墙高度小于500时，也可将附加防水层提高到女儿墙压顶下沿。

2.立墙卷材保护层施工时应加设钢丝网。

正置式屋面工程细部节点防水构造图集号
审核校对设计页次45
正置式屋面工程细部节点防水构造图集号
正置式屋面工程细部节点防水构造图集号
正置式屋面工程细部节点防水构造图集号。

防水新规明挖法地下室三道防水构造做法（一级防水）根据《建筑与市政工程防水通用规范》的规定，防水等级为一级的明挖法地下室防水做法不应少于3道，其中：防水混凝土为1道，防水混凝土最低抗渗等级为P8；外设防水层为2道，其中防水卷材或防水涂料不应少于1道。

以下为底板、侧墙、普通顶板和种植顶板的2道外设防水层构造做法参考，主要适用于广东等南方地区。

一、底板外设防水做法1、构造做法一第一道防水：1.5mm湿铺防水卷材（H类、E类）或3.0mm湿铺防水卷材（PY类）或1.5mm自粘聚合物改性沥青防水卷材（N类高分子膜）或3.0mm自粘聚合物改性沥青防水卷材（PY类）或1.5mm厚三元乙丙橡胶防水卷材。

第二道防水：1.2mm厚预铺防水卷材（P类）或1.5mm 厚预铺防水卷材（R类）或4.0mm厚预铺防水卷材（PY类）或1.5mm厚预铺TPO、热塑性橡胶防水卷材。

2、构造做法二第一道防水：1.2mm厚预铺防水卷材（P类）或1.5mm 厚预铺防水卷材（R类）或4.0mm厚预铺防水卷材（PY类）或1.5mm厚预铺TPO、热塑性橡胶防水卷材。

第二道防水：1.0mm厚且用量不小于1.5kg/m2外涂型水泥基渗透结晶防水涂料（背水面）。

3、构造做法三第一道防水：1.5mm厚湿铺防水卷材（H类、E类）或3.0mm湿铺防水卷材（PY类）或1.5mm自粘聚合物改性沥青防水卷材（N类高分子膜）或3.0mm自粘聚合物改性沥青防水卷材（PY类）3.0mm厚热熔法施工聚合物改性沥青防水卷材（PY类Ⅱ型）。

第二道防水：1.5mm厚自粘聚合物改性沥青防水卷材（N类高分子膜）或3.0mm厚自粘聚合物改性沥青防水卷材（PY类）。

4、构造做法四第一道防水：聚乙烯丙纶复合防水卷材（0.8mm厚卷材+1.3mm厚聚合物水泥胶结料，卷材芯材0.6mm厚）。

第二道防水：聚乙烯丙纶复合防水卷材（0.8mm厚卷材+1.3mm厚聚合物水泥胶结料，卷材芯材0.6mm厚）。
