矿物加工毕业设计(选煤厂设计)

矿物加工工程专业毕业设计指导书第一篇总论（及技术经济）第一节（拟建选矿厂）地区概况一、矿区和选矿厂位置及交通地理坐标位置与主要铁路、公路、内河运输干线的对外交通联络关系，新修或扩修道路里程及设施工程量。

二、自然环境地区平均温度，冬季最低温度，夏季最高温度，积雪时间，雨量，主导风向，最大风速；原料及产品在什么温度和粒度情况下冻结，预防冻结的办法，采暖期限等；矿区和选厂区的地势，海拔高度；地表风化程度和地貌特征及有无山洪，泥石流，滑坡，岩石自然崩落等现象；地区地震基本列度；地区林木，荒山植被情况以及可耕地的数量。

三、地区经济情况及其它值得设计重视之风土人情四、设计依据1、简明扼要重述该项目可行性研究报告或设计任务书中所确定的主要设计原则如：地质储量，建设规模矿山供矿条件和选矿主要工艺，外部建设条件，厂址，环境保护，投资及资金来源，建设工程，企业性质以及有关上级机关或业主要求的批复意见；2、对设计矿石试验研究深度的评价1）试验研究单位名称：2）选矿试验类别是否适用设计矿石性质和规模；3）试验报告是否通过鉴定和项目主管部门批准；4）新建选矿厂的试验报告，必须进行矿石相对可磨度或功指数测定试验；矿石中粘土及细泥含量多，水分大且难以松散时应做洗矿试验，必要时应进行半工业或工业性自磨试验及泥砂分选试验；矿石中含脉石或开采过程中混入围岩量多，并有可能在入磨前分离时，应做预选试验；采用浮选工艺流程时，应做回水试验，选矿产品应根据需要做沉降和过滤试验；选矿最终产品应进行密度、粒度、矿物组成和有害物质含量等项目测定；工艺流程排放物中有害组分超标时，必须进行治理或防护试验。

五、外部建设条件的设计1、交通运输条件厂区内部和外部运输方式，新建或扩建里程，以及内、外部运输衔接设施等的设置情况；2、电力供应情况电源，及供电方式，供电线路，电压变电站的设置系统；3、厂内供水水源地供水方式，线路长度，生产及生活用水分别处理的设施情况等；4、厂区主要原材料，燃料供应情况。

《矿物加工工艺设计》课程设计指导书选煤厂设计课是一门理论知识与实际技能相结合的综合性课程，为使学生系统复习所学课程和掌握选煤厂设计的基本原理、基本方法，通过本课程设计对所学课程加深理解，并得到最基本的实际技能训练，为毕业设计打下良好的基础。

该课程设计是在已确定的原料煤资料、选煤方法、入洗上下限、大块处理等条件下给定了原则工艺流程的前提下进行的。

设计内容包括对原料煤性质的分析、煤质资料的综合、工艺流程计算。

主要设备选型及主要车间设备机组布置，并对主要分选作业产品结构进行方案比较，最后对给定的工艺流程进行评价并编写出设计说明书。

一、设计任务1、条件：设计一座年处理能力为9 0万吨的矿井选煤厂，服务年限为3 0年以上，选煤厂工作制度：年工作300天，每天二班生产（14小时工作），一班检修。

产品要求：精煤灰分A g<10%，精煤水分W Q=12%，中煤就地供发电站，矸石进行综合利用。

2、原始资料；原料煤工业分析见表1原煤来自A层。

B层。

A层煤产量占4 0％，B层煤占60%原料煤资料见表2，表3，表6，表，7，选煤厂工艺流程见图1。

计算用表格见附表4，5 ，8，9，10，11，，12，13 ，14，15，16，17，18。

二、设计内容：根据设计任务和指定的原始资料和条件，课程设计应包括：1、对设计用原始资料进行全面分析，了解原煤性质，根据已制定的工艺流程，选煤方法及入选上下限，进行资料的整理、综合和校正，求得入洗原煤的粒度组成表—5 ，浮沉组成表—8，从而获得选煤产品的理论平衡表见表1 0。

2、按照制定的50一0毫米混合入洗，主、再洗跳汰工艺流程顺序进行，各作业的数量、质量和水量的计算，并列出各作业计算所得数据的汇总表，(参阅设计手册ll2页》。

编制出选煤产品最终平衡表—16和水量平衡表—17。

3、根据流程计算结果，对主要设备进行选型与台数的计算(包括斗式提升机}。

并按作业顺序将主要设备选择列入表—18。

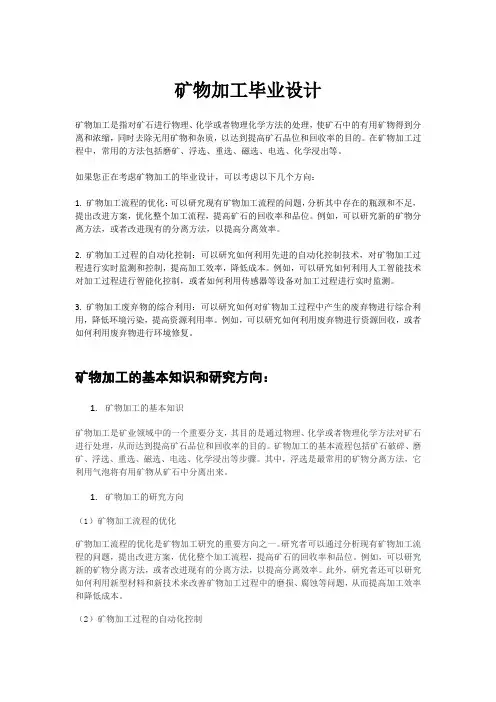

矿物加工毕业设计矿物加工是指对矿石进行物理、化学或者物理化学方法的处理，使矿石中的有用矿物得到分离和浓缩，同时去除无用矿物和杂质，以达到提高矿石品位和回收率的目的。

在矿物加工过程中，常用的方法包括磨矿、浮选、重选、磁选、电选、化学浸出等。

如果您正在考虑矿物加工的毕业设计，可以考虑以下几个方向：1. 矿物加工流程的优化：可以研究现有矿物加工流程的问题，分析其中存在的瓶颈和不足，提出改进方案，优化整个加工流程，提高矿石的回收率和品位。

例如，可以研究新的矿物分离方法，或者改进现有的分离方法，以提高分离效率。

2. 矿物加工过程的自动化控制：可以研究如何利用先进的自动化控制技术，对矿物加工过程进行实时监测和控制，提高加工效率，降低成本。

例如，可以研究如何利用人工智能技术对加工过程进行智能化控制，或者如何利用传感器等设备对加工过程进行实时监测。

3. 矿物加工废弃物的综合利用：可以研究如何对矿物加工过程中产生的废弃物进行综合利用，降低环境污染，提高资源利用率。

例如，可以研究如何利用废弃物进行资源回收，或者如何利用废弃物进行环境修复。

矿物加工的基本知识和研究方向：1.矿物加工的基本知识矿物加工是矿业领域中的一个重要分支，其目的是通过物理、化学或者物理化学方法对矿石进行处理，从而达到提高矿石品位和回收率的目的。

矿物加工的基本流程包括矿石破碎、磨矿、浮选、重选、磁选、电选、化学浸出等步骤。

其中，浮选是最常用的矿物分离方法，它利用气泡将有用矿物从矿石中分离出来。

1.矿物加工的研究方向（1）矿物加工流程的优化矿物加工流程的优化是矿物加工研究的重要方向之一。

研究者可以通过分析现有矿物加工流程的问题，提出改进方案，优化整个加工流程，提高矿石的回收率和品位。

例如，可以研究新的矿物分离方法，或者改进现有的分离方法，以提高分离效率。

此外，研究者还可以研究如何利用新型材料和新技术来改善矿物加工过程中的磨损、腐蚀等问题，从而提高加工效率和降低成本。

选煤⼚设计说明书（中国矿业⼤学矿物加⼯⼯程毕业设计）第⼀章概述本设计是设计年处理量能⼒为1.80Mt/a的矿区型选煤⼚。

主洗两个矿井的来煤，即原煤资料中的82层和72层，其中82层占70.00%，72层占30.00%。

分别设为A和B两矿。

1.1⽣产⼯艺及⼯作制度⽣产⼯艺采⽤三产品全重介（0~50mm）；煤泥重介,直接浮选；尾煤浓缩压滤的联合⼯艺流程。

⼯作制度：330d/n; 16h/d;分三班⼯作：两班⽣产，⼀班检修：1.2⼚址概况此选煤⼚位于安徽省淮北市，交通⼗分便利，向北可⾄徐州与陇海线相通，向东可与京沪线相连，此外，⼚区有直⾄淮北市公路，可直达徐州，宿县等地，产品可以很⽅便地运⾄能源需求很⼤的华东地区销售。

1.3矿区煤⽥，煤层的特性1.3.1 A矿煤层的特性：煤层形成于废弃的三⾓洲平原上，砂泥物资来源较丰富，植被⽣产受到不同程度的影响，使得煤层厚度不稳定，煤层结构较多，灰分较⾼，可采点较多。

煤层底板为泥岩和砂质泥岩，顶板泥岩和砂制泥岩为主，局部为砂制泥岩，由于后期的改造和冲刷作⽤，对煤层的原⽣厚度和结构稳定性有⼀定的影响。

1.3.2 B矿煤层的特性煤层顶板为砂岩，泥岩，局部为砂制泥岩；底板为砂岩泥岩和砂制泥岩。

因其在⼴阔平坦的草坪基础上形成，故厚度稳定，构造简单，后期改造及冲刷作⽤，岩浆活动等，对煤层的原⽣厚度和结构稳定性影响甚⼩。

A矿煤和B矿煤灰分、发热量都偏⾼，同时都属于特地硫，特低磷，砷，氟含量的优质炼焦煤。

1.4⽔电源供应选煤⼚⽣产，⽣活，消防⽤⽔均采⽤深层地下⽔，⽣产废⽔澄清后循环使⽤，⽣产污⽔供灌溉⽤。

⼚区设有变电所，电源引⾄30Kv⾼压电⽹，经⼚区变电所将其变成6KV，然后在通过各级变压器变成动⼒级⽣活⽤电，供⼚区⽣产及⽣活⽤电。

1.5产品的品种和⽤途该⼚主要洗选后的产品：精煤，中煤，矸⽯和煤泥。

精煤（γ=62.088%；Ad=10.36%）主要为炼焦⽤煤。

中煤（γ=17.776%；Ad=24.88%）⽤于附近等地的发电⼚供发电⽤。

淮北矿业集团芦岭1.５Mt/a选煤厂方案设计及主厂房工艺布置摘要中国是一个煤炭生产大国，中国的煤炭企业越来越重视选煤行业的发展,以提高煤炭产品质量。

因此,先进的设计有着重要作用。

本设计是芦岭选煤厂的主厂房,这篇论文首先介绍芦岭矿厂区位置、地理概况和原料煤基地。

本设计采用重介选煤工艺,其主要设备是无压给料三产品重介质旋流器。

然后阐明了芦岭矿选煤厂的选煤方法的特点以及制定该工艺的依据。

并且介绍了选煤厂的服务年限和车间的工作制度，编制计算和选型。

最后,从数量检查、质量检查和采制化设施三个方面论述了该厂生产技术检查。

设计符合设计要求，能够较好地完成设计任务。

关键词：三产品重介旋流器,选煤厂,工艺效果THE DESIGＮANＤＬAYOUT OＦTHEＭAIN ＰLANＴＰROCESS OF THE 1.5Mt/a LULING ＣOＡＬPRＥPAＲＡTION PLANT OF HUAIBEI MＩNINＧGROUPABSＴRAＣＴCｈina is ａｌarge coal prｏdｕction counｔｒy.The c ｏal enterprises in chiｎa pay attｅｎtion tｏdｅｖｅlop ｔhe coa ｌpreｐarａtｉon ｉndｕsｔｒy more ａnd mｏre in order ｔo imｐrove ｃoａl pｒoduct qｕaliｔy. So, tｈe ａdｖaｎｃed desｉgn ｐlays an imporｔaｎｔroｌe ．Thｅdesiｇn is ｔhｅＬuling co ａｌprepaｒatｉon plａnｔ，tｈe fiｒst part of this theｓis iｎtroduces the positioｎｏｆpｌant areaａｎｄｇenｅｒaｌgeogra ｐｈy sｉtuatioｎanｄｔhe base of rａw coａl of Luling Mｉne. Ｔｈe dｅsign ａｄoｐt the heａｖy medium Prepａratioｎｔｅc ｈniquｅ, and ｉts mａin eｑuipmeｎｔs are thｒee-prｏdｕct dｅns ｅmedium cyclｏne by uｎpresｓuｒized feedｉng. Thenｉntroduce ｓthe coaｌpreｐaｒation mｅthods and ｔhe prｅparation technique and why ｐｒeparaｔion ｔeｃhnｉｑue iｓａdopted．Then intｒoducｅs ｔｈe limit Service ｔimｅａｎｄｔhe worｋsystｅm ｏf coal pｒeparaｔｉｏn iｎｄuｓｔrｙ,c ｏmputeｔhｅpｒeｐarａtｉｏn techniquｅand cｈooｓe the typ ｅ. Iｎｔhe lａｓｔpａrt, I ｄiscｕss thｅarrangｅment of crａfts aｎd the quａnｔiｔy cｈeｃk ａnd tｈｅfacｉlitieｓadoｐted,by wｈｉcｈtｈe tecｈnique of Lｕliｎg cｏal prｅpａratｉｏn ｐlant ｃan be cｈeckｅd．Tｈe desｉgn fits the rｅquｉrement, a ｎｄcan cｏmpleteｔｈe desigｎ.KＥYＷORDS: three-proｄuct densｅmedｉuｍcycloｎe, cｏal p。

8000 t/d磁铁矿选矿厂设计摘要按照毕业设计任务书的要求，进行了8000 t/d磁铁矿选矿厂设计，产品为铁精矿。

在包钢巴润矿业有限公司进行了为期三周毕业实习，收集相关设计资料的基础上。

确定了各车间的工作制度，对设计工艺流程进行了选择和论证，确定了设计的工艺流程，即：破碎采用三段一闭路流程，磨矿采用两段全闭路流程，并采用阶段磁选，精矿用一段脱水。

对设计工艺流程进行了工艺指标计算，包括破碎、筛分、磨矿、磁选和脱水流程。

对破碎、筛分、磨矿、分级、磁选及脱水设备进行了选择计算和方案比较，确定了工艺所需的工艺设备。

进行了厂房总体布置，并进行了厂房内的设备配置。

根据选厂房的地形条件，沿山坡地布置，其中，粗碎、中碎、细碎、筛分厂房分开布置，磨矿和磁选共厂房配置。

过滤机与精矿仓配置在厂房内。

完成了粗碎、中碎、细碎、筛分、磨磁、脱水车间平断面图、数质量及矿浆流程图和设备联系图共9张。

关键词：选矿厂设计；磁铁矿；磁选8000 t/d Magnetite Concentrator DesignAbstractAccording to the request of the intruction of plant design for undergraduated, the design of 8,000 t/d magnetite concentrator, and the product is iron ore.On the basis of practice in Barun Mining Co.,Baotou Iron and Steel Group for three weeks, and the collection of data. The work institutions of each workshop were determined, and the technological process was also chosed and reasoned .The process of crushing is three sections with one close circuit, the grinding process is two sections with closed circuit, grinding stage by stage another election process, and a process with one section dewatering circiut which filtion was adopted.Technological parameters of crushing, screening, grinding, magnetic and dewatering were computed, respectively. Then the technological parameters of equipments were computed and the schemes of equipments were compared and the optimal equipments were determined.The general arrangement of concentrator plant and the allocation of equipments in diferent workshop were presented. According to the topography of plant site, plants were arranged along the slope of mountain. The workshops of coarse crushing, middle crushing ，fine crushing and screening were aloted independent.The workshops of grinding and magnetic were put togather. The filitering workshop and concentrate bins were aloted inside. 9 pieces drawing, such as the workshop of coarse crushing, middle crushing, fine crushing, screening, grinding, magnetic, dewatering and so on, were finished.Key words: concentrator design；magnetite；magnetic目录摘要 (I)Abstract (II)第一章绪论 (1)1.1 建厂地区概况 (1)1.2 选厂厂址基本特点 (2)1.2.1 厂址选择 (2)1.2.2 供电和供水 (2)1.2.3 尾矿输送与处理 (3)1.2.4 原矿和精矿产品运输 (3)1.3 采矿基本情况 (3)1.4 选矿设计指标和产品 (4)1.5 其它情况 (5)第二章设计流程论述 (6)2.1 矿床性质 (6)2.2 原矿基本性质 (6)2.2.1 矿石类型 (6)2.2.2 矿石矿物组成 (6)2.2.3矿石结构构造 (6)2.2.4矿石化学成分 (7)2.2.5矿石物理特性 (7)2.3 流程论述 (7)2.3.1 破碎流程论述 (7)2.3.2 磨矿流程论述 (9)2.3.3 选别流程论述 (9)2.3.4 设计的工艺流程 (21)第三章车间工作制度和生产能力 (22)3.1 车间工作制度 (22)3.2 车间生产能力 (22)第四章工艺流程和工艺设备 (23)4.1 破碎流程和破碎设备的选择与计算 (23)4.1.1 破碎流程计算 (23)4.1.2 破碎、筛分设备选择和计算 (25)4.2 磨选流程和磨选设备的选择与计算 (29)4.2.1磨选流程的计算 (30)4.2.2磨选设备的选择与计算 (32)4.2.3矿浆流程的计算 (38)4.3 辅助设备的选择与计算 (41)4.3.1 给矿机的选择与计算 (41)4.3.2起重设备的选择与计算 (41)4.3.3 胶带机的选择与计算 (41)第五章总体布置与设备配置 (51)5.1 厂房的总体布置 (51)5.2 厂内设备配置 (51)5.2.1 破碎厂房的设备配置 (51)5.2.2 磨矿磁选车间设备配置 (52)5.2.3 脱水车间设备配置 (52)第六章环境保护与安全 (53)6.1环境保护 (53)6.2劳动安全 (53)6.2.1主要危险因素分析 (53)6.2.2主要的防范措施 (54)6.3消防 (54)6.3.1火灾危害因素分析 (54)6.3.2消防技术措施 (54)第七章选矿厂劳动定员 (56)总结 (58)参考文献 (59)附：英文翻译 ............................................ 错误！未定义书签。

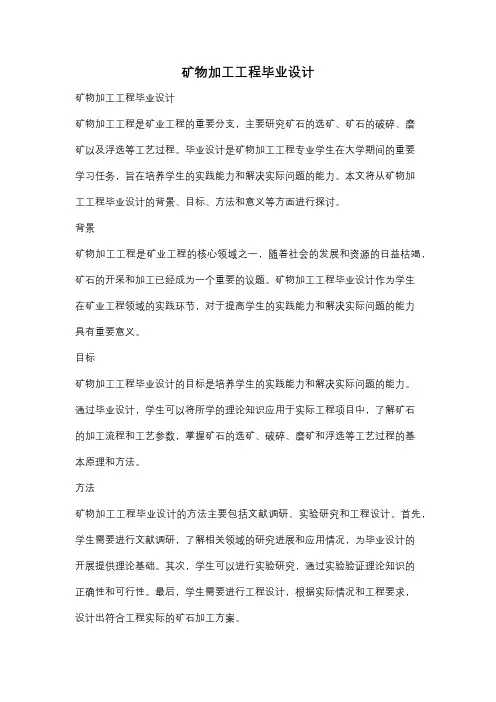

矿物加工工程毕业设计矿物加工工程毕业设计矿物加工工程是矿业工程的重要分支，主要研究矿石的选矿、矿石的破碎、磨矿以及浮选等工艺过程。

毕业设计是矿物加工工程专业学生在大学期间的重要学习任务，旨在培养学生的实践能力和解决实际问题的能力。

本文将从矿物加工工程毕业设计的背景、目标、方法和意义等方面进行探讨。

背景矿物加工工程是矿业工程的核心领域之一，随着社会的发展和资源的日益枯竭，矿石的开采和加工已经成为一个重要的议题。

矿物加工工程毕业设计作为学生在矿业工程领域的实践环节，对于提高学生的实践能力和解决实际问题的能力具有重要意义。

目标矿物加工工程毕业设计的目标是培养学生的实践能力和解决实际问题的能力。

通过毕业设计，学生可以将所学的理论知识应用于实际工程项目中，了解矿石的加工流程和工艺参数，掌握矿石的选矿、破碎、磨矿和浮选等工艺过程的基本原理和方法。

方法矿物加工工程毕业设计的方法主要包括文献调研、实验研究和工程设计。

首先，学生需要进行文献调研，了解相关领域的研究进展和应用情况，为毕业设计的开展提供理论基础。

其次，学生可以进行实验研究，通过实验验证理论知识的正确性和可行性。

最后，学生需要进行工程设计，根据实际情况和工程要求，设计出符合工程实际的矿石加工方案。

意义矿物加工工程毕业设计对于学生的职业发展具有重要意义。

首先，通过毕业设计，学生可以将所学的理论知识应用于实际工程项目中，提高解决实际问题的能力。

其次，毕业设计是学生在矿业工程领域的实践环节，可以为学生今后的工作提供实践经验和技能。

最后，毕业设计还可以培养学生的团队合作精神和创新能力，提高学生的综合素质。

总结矿物加工工程毕业设计是矿业工程专业学生在大学期间的重要学习任务，通过毕业设计，学生可以将所学的理论知识应用于实际工程项目中，提高解决实际问题的能力。

毕业设计的方法主要包括文献调研、实验研究和工程设计。

毕业设计对于学生的职业发展具有重要意义，可以为学生今后的工作提供实践经验和技能。

选煤工艺设计课程设计摘要本设计是洪洞县南村2.4Mt/a矿井型选煤厂初步设计。

入洗原煤来自矿区矿井，煤种为肥气煤。

设计要求精煤产品满足灰分Ad<10.00%，水分Mt<10.00%。

选煤厂工作制度为每年生产330天，每天16小时，两班生产，一班检修。

设计先对煤质资料进行审查、分析、校正、计算，然后分析原煤的可选性,确定原煤是否分级入选。

在此基础上，通过对比几个可能的选煤工艺流程，对其进行产品预测和技术、经济比较，选出最佳方案：<50mm无压不脱泥三产品重介旋流器+<0.5mm直接浮选。

方案确定后，进行水量、介质及数质量平衡计算。

依据计算结果，进行设备选型。

最后画出设备联系图，对各个车间进行布置，并对总的工业场地进行总体规划。

另外，本设计还对生产辅助设施、环保等方面进行了简单阐述。

关键词：选煤；无压三产品重介旋流器；直接浮选目录目录 (2)第一章概述 (1)1. 设计任务与要求 (1)1.1. 设计任务 (1)1.1. 设计要求 (1)2. 厂区概况 (1)第二章选煤工艺 (3)1. 原煤供应情况 (3)2. 煤质资料的分析 (3)2.1. 煤质资料的可靠性分析 (3)2.2. 煤样的工业分析 (4)2.3. 原料煤的筛分资料分析 (4)2.4. 浮沉资料分析及可选性判定 (7)3. 中煤灰分确定 (13)4. 实际分选密度计算 (15)4.1. 工艺简述 (18)4.1.1.无压三产品重介主洗系统 (18)4.1.2. 煤泥水处理系统 (18)4.1.3. 装车系统 (18)第三章流程计算 (20)3. 选煤工艺流程的计算目的 (20)4. 数质量流程计算 (20)4.1. 水量及介质流程的计算 (21)4.2. 给料中的煤泥及水的计算 (21)4.3. 补加浓介质性质的计算 (21)4.4. 工作介质的性质的计算 (22)4.5. 工作介质总量的计算 (23)4.6. 循环悬浮液的其它参数的计算 (23)4.7. 分选作业的计算 (23)4.8. 精煤脱介作业的计算 (26)4.9. 中煤脱介作业的计算 (30)4.10. 矸石脱介作业的计算 (33)4.11. 所需分流量、补充水量及补加浓介质量的计算 (35)4.12. 磁选作业的计算 (37)4.13. 磁选尾煤的计算 (40)4.14. 浮选的计算 (43)第四章设备选型 (48)1. 选型与计算的原则和规定 (48)1.1. 设备选型原则 (48)1.2. 不均匀系数 (48)2. 主要设备选型与计算 (48)2.1. 筛分设备 (48)2.2. 破碎设备 (50)2.3. 分选设备 (50)2.4. 磁选机 (51)2.5. 分级和浓缩设备 (52)2.6. 脱水设备 (53)2.6.6. 尾煤浓缩机 (54)第一章 概述1. 设计任务与要求1.1. 设计任务在南村选煤厂煤质资料的基础上，设计一座入洗能力为2.40Mt/a 的矿井型选煤厂，按《煤炭洗选工程设计规范》GB50359-2005的规定，选煤厂的工作制度与矿井生产一致。
