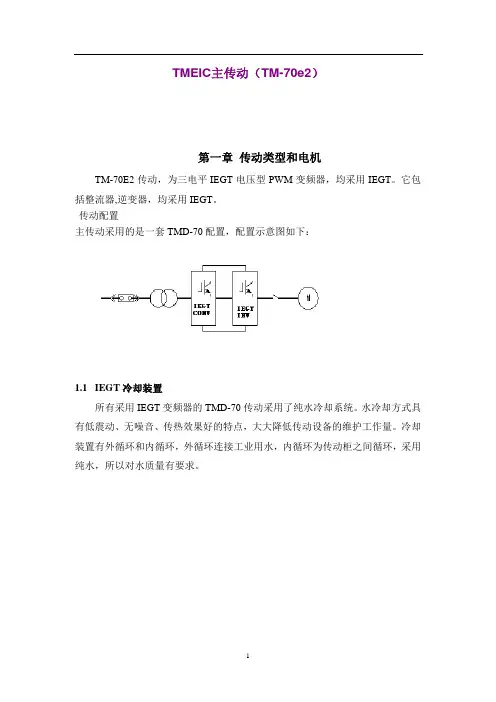

TMEIC主传动（TM-70e2）第一章 传动类型和电机TM-70E2传动，为三电平IEGT电压型PWM变频器，均采用IEGT。
它包括整流器,逆变器，均采用IEGT。
传动配置主传动采用的是一套TMD-70配置，配置示意图如下：1.1IEGT冷却装置所有采用IEGT变频器的TMD-70传动采用了纯水冷却系统。
水冷却方式具有低震动、无噪音、传热效果好的特点，大大降低传动设备的维护工作量。
冷却装置有外循环和内循环，外循环连接工业用水，内循环为传动柜之间循环，采用纯水，所以对水质量有要求。
表1.4为工业用水的水质要求：Item Reference Value RemarksTurbidity <10ppmpH 6.5 < < 8.5Conductivity < 500 S/cmTotal Hardness < 200 ppm ppm as CaCO2< 500 ppmEvaporation Residues(TDS)M Alkalinity < 100 ppm ppm as CaCO2 Chlorine lon (Cl-) <ppm200ppmSulfate Ion (SO4--) <150Silica(SiO2) < 50 ppmAll irons(Fe) < 0.5 ppmAmmonium Ion(NH4+) NiSulfurate Ion(S--) Ni第二章主传动特点介绍2.1 简介：TM-70E2传动属于三电平PWM IEGT逆变器，为全数字化、矢量控制交流电机传动系统；适用于大型传动如轧钢厂主传动。
TMD-70变频器主回路主要由逆变部分和整流部分组成。
对于大容量的交流电机的调速控制中具有更高的准确性和高效性；IEGT结构的整流器可以把交流电转换为直流电提供给逆变器。
TM－70E2变频器对电网污染较小。
IEGT （注入增强栅晶体管）是新型电压型功率元件，具有高压、大容量、低电压触发和开关频率高等特点。

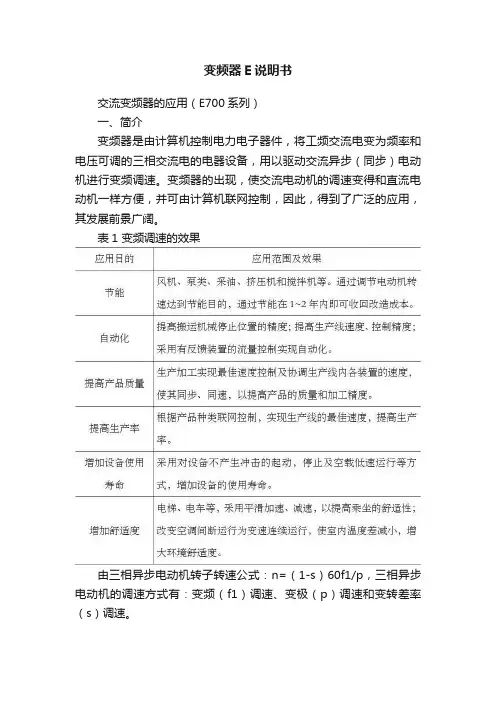

变频器E说明书交流变频器的应用（E700系列）一、简介变频器是由计算机控制电力电子器件，将工频交流电变为频率和电压可调的三相交流电的电器设备，用以驱动交流异步（同步）电动机进行变频调速。
变频器的出现，使交流电动机的调速变得和直流电动机一样方便，并可由计算机联网控制，因此，得到了广泛的应用，其发展前景广阔。
表1 变频调速的效果由三相异步电动机转子转速公式：n=（1-s）60f1/p，三相异步电动机的调速方式有：变频（f1）调速、变极（p）调速和变转差率（s）调速。
变频器的调频调压原理：1．调频原理2．调压原理综上所述，变频器的调频调压过程是通过控制三相调制信号进行的。
二、变频器的组成变频器是由计算机控制大功率开关器件将工频交流电变为频率和电压可调的三相交流电的电器设备。
由主电路和控制电路两大部分组成，主电路包括整流及滤波电路、逆变电路、制动电阻和制动单元，控制电路包括计算机控制系统、键盘与显示、内部接口及信号检测与传递、供电电源和外接控制端子等。
三、变频器的分类1．按变换环节分为，交-直-交型和交-交型两种。
2．按改变变频器输出电压的方法分为，PAM调制和PWM调制（即脉冲幅度调制和脉冲宽度调制）两种。
3．按电压等级分为，低压型（220~460V）和高压型（3KV、6KV 和10KV）两类。
4．按滤波方式分为，电压型和电流型两种。
5．按用途分为，专用型和通用型两种。
四、变频器使用注意事项FR-E700系列变频器虽然是高可靠性产品，但周边电路的连接方法错误以及运行、使用方法不当也会导致产品寿命缩短或损坏。
运行前请务必重新确认下列注意事项。
(1) 电源及电机接线的压接端子推荐使用带绝缘套管的端子。
(2) 电源一定不能接到变频器输出端子（U、V、W）上，否则将损坏变频器。
(3) 接线时请勿在变频器内留下电线切屑。
电线切屑可能会导致异常、故障、误动作发生。
请保持变频器的清洁。
在控制柜等上钻安装孔时请勿使切屑粉掉进变频器内。
西门子6se70系列变频器参数设置一加减速时间加速时间就是输出频率从0 上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
二转矩提升转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU 根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。
四频率限制即变频器输出频率的上、下限幅值。
频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。
在应用中按实际情况设定即可。
此功能还可作限速使用，如有的皮带输送机，由于输送物料不太多，为减少机械和皮带的磨损，可采用变频器驱动，并将变频器上限频率设定为某一频率值，这样就可使皮带输送机运行在一个固定、较低的工作速度上。
三菱通用变频调速器前言1安装与接线2变频器使用注意事项3保护功能4维护、点检时的注意5规格6A800FR-A802(整流器分离类型使用手册(硬件篇FR-A842-07700(315K~12120(500K高功能、高性能非常感谢您选择三菱变频器。
本使用手册的内容,仅介绍使用FR-A802(整流器分离类型时的安装、接线等关于硬件的操作与FR-A800不同之处。
请务必熟读本使用手册与同包装的CD-ROM 的内容,熟习机械知识、安全内容、注意事项的全部以后再使用本产品。
关于基本操作的参数等软件内容,记述在同包装CD-ROM内的FR-A800使用手册(详细篇。
然后,请将此手册交给最终用户。
◆其它注意事项请对以下注意事项十分留意。
误操作会导致意外事故、受伤、触电。
安全注意事项1一般注意事项●在本使用手册中的很多图片和图表,为了说明细节部位的情况,所示的变频器状态有可能为已拆下了盖板或已取下安全用断路器, 但在运行变频器时务必按规定将盖板、断路器恢复原状,并按使用手册的规定运行变频器。
此外,有关PM 电机,请参照PM电机的使用手册。
2安全注意事项目录1前言71.1产品的确认与附件81.2变频器各部分名称91.3关联手册102安装与接线112.1外围设备122.1.1变频器和外围设备 (122.1.2外围设备的介绍 (142.2前盖板的拆卸与安装方法152.3变频器的安装和电气柜设计172.3.1变频器的设置环境 (172.3.2变频器电气柜冷却方式的种类 (192.3.3变频器的安装 (202.3.4将冷却散热片设置在电气柜外部使用 (222.4端子接线图242.5主回路端子292.5.1主回路端子的说明 (292.5.2整流器单元(FR-CC2主回路端子的说明 (29 2.5.3主回路端子的端子排列与电源,电机的接线 (29 2.5.4适用电线与接线长度 (312.5.5关于接地 (332.6控制回路342.6.1变频器控制回路端子的说明 (342.6.2整流器单元(FR-CC2控制回路端子的说明 (372.6.3控制逻辑(漏型逻辑/源型逻辑切换 (382.6.4变频器控制回路的接线 (402.6.5接线时的注意事项 (422.6.6控制回路电源与主回路分开连接 (另外电源的场合 (43 2.6.7用外部24V电源输入控制回路的电源时 (442.6.8安全停止功能 (452.7通讯接口/端子472.7.1PU接口 (472.7.2USB接口 (482.7.3RS-485端子排 (492.8关于与附带PLG的电机之间的接线(矢量控制502.9连接独立选件单元572.9.1制动单元(FR-BU2的连接 (572.9.2与高功率因数变流器(FR-HC2的连接 (58目录33变频器使用注意事项593.1关于噪声(EMI和漏电流603.1.1漏电流及其对策 (603.1.2从变频器产生的噪声(EMI种类和对策 (62 3.1.3整流器单元(FR-CC2内置EMC滤波器 (64 3.2电源谐波653.2.1关于电源谐波 (653.2.2谐波抑制对策方针 (653.3电抗器的设置683.4电源切断和电磁接触器(MC683.5400V等级电机的绝缘老化对策693.6运行前的检查表703.7关于使用变频器的故障自动保险系统724保护功能754.1关于变频器的异常显示764.2保护功能的复位方法764.3报警历史的确认和清除774.4异常显示一览795维护、点检时的注意815.1点检项目825.1.1日常点检 (825.1.2定期点检 (825.1.3日常点检及定期点检 (835.1.4逆变器模块及整流桥模块的检查方法 (845.1.5清扫 (855.1.6更换部件 (855.1.7更换变频器 (875.2主回路的电压、电流及功率测量法885.2.1功率的测定 (905.2.2关于电压的测定和电压互感器的使用 (905.2.3电流的测定 (915.2.4关于电流互感器及传感器的使用 (915.2.5整流器单元(FR-CC2输入功率因数的测定 (91 5.2.6转换器输出电压(端子P-N间的测定 (915.2.7变频器输出频率的测定 (925.2.8用兆欧表测量绝缘电阻 (925.2.9耐压测试 (924目录6规格936.1变频器额定值946.2通用规格956.3外形尺寸图966.3.1变频器外形尺寸图 (966.3.2整流器单元(FR-CC2外形尺寸图 (98附录99附录1致从旧系列变频器更新的用户 (100附录2与FR-A840的功能比较 (102附录3符合欧洲标准的说明 (103附录4UL,cUL的注意事项 (105目录5MEMO6目录前言711前言本章记载使用本产品之前的需阅读内容。
SIEMENS变频器6SE70应用小手册目录一.DriveES连接 (1)二.变频器复位 (5)三.基本参数 (5)3.1网络通讯参数 (5)3.2电机参数 (6)3.3加减速参数 (6)四.参数保护方法 (6)五.单体面板试车 (8)六.测试故障复位 (8)七.做电机优化 (9)一.DriveES连接打开一个项目的Step7主界面选择一变频器下的CUVC，右鍵点PLC下Drive/Parametrierung在线连接后，右下角“▲”出现。
若要查看参数，选择Basic functions/Direct to parameter list。
二.变频器复位P0060=2，设定，Menu Select= 2 = Fixed settings (for factory settings) P0970=0，复位，Factory Setting= 0 = Start parameter resetP0060是选择菜单的功能参数，经常使用，如果当前状态不能转到另一状态，相应的菜单也不能使用。
注意P918参数不会复位。
三.基本参数3.1网络通讯参数P053＝W#16#FF――Parameter Access使能CBP2参数化;de=6(hex). I=deP918＝n――CB Bus address从站PROFIBUS站号必须与硬件组态时保持一致; de=3.I=deP722＝300ms――CB/TB TlgOFF报文监控时间; de=10.I=de，book mistake P695P554,i001＝3100 (CB/TB Word1Bit0) ――Src ON/OFF1控制字PZD1起动 /停止变频器; de=2100(SCom1Word1 Bit0) or 5(PMU ON/OFF).P443,i001＝3002 (CB/TB Word 2) ――Src MainSetpoint控制字PZD2主设定; de=2002(SCom1 Word 2). I=deP734,i001＝32 (Status Word 1) ――SrcCB/TBTrnsData状态字PZD1反馈值; de=32.I=deP734,i002＝151 (n/f act smo’d) ――SrcCB/TBTrnsData实际值PZD2反馈值; de=0.I=148 (n/f act)3.2电机参数P102＝Motor Rtd Amps额定电流P108＝Motor Rtd Speed额定转速3.3加减速参数P462＝2S――Accel. Time加速时间P464＝2S――Dccel. Time减速时间。

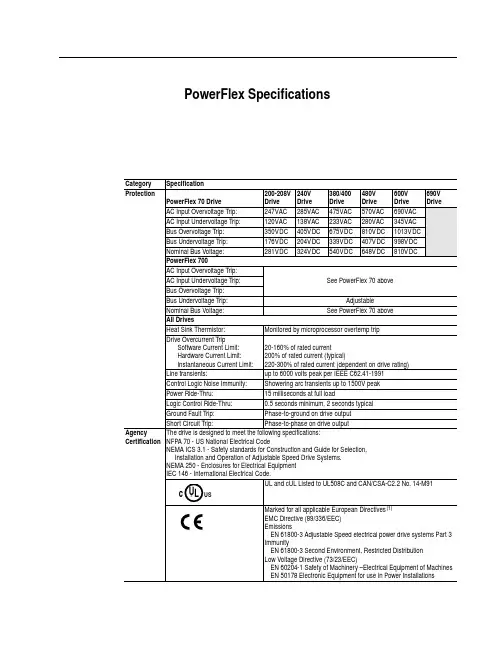

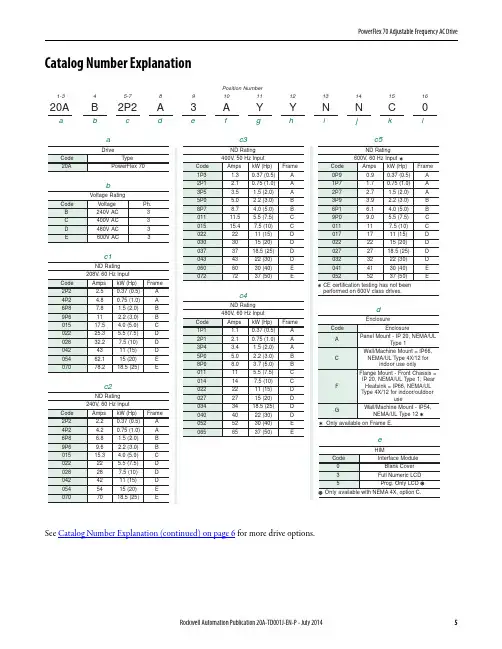

PowerFlex Specifications Category SpecificationProtectionPowerFlex 70 Drive 200-208VDrive240VDrive380/400Drive480VDrive600VDrive690VDriveAC Input Overvoltage Trip:247VAC285VAC475VAC570VAC690VAC AC Input Undervoltage Trip:120VAC138VAC233VAC280VAC345VAC Bus Overvoltage Trip:350VDC405VDC675VDC810VDC1013VDC Bus Undervoltage Trip:176VDC204VDC339VDC407VDC998VDC Nominal Bus Voltage:281VDC324VDC540VDC648VDC810VDC PowerFlex 700AC Input Overvoltage Trip:See PowerFlex 70 aboveAC Input Undervoltage Trip:Bus Overvoltage Trip:Bus Undervoltage Trip:AdjustableNominal Bus Voltage:See PowerFlex 70 aboveAll DrivesHeat Sink Thermistor:Monitored by microprocessor overtemp tripDrive Overcurrent TripSoftware Current Limit: Hardware Current Limit: Instantaneous Current Limit:20-160% of rated current200% of rated current (typical)220-300% of rated current (dependent on drive rating)Line transients:up to 6000 volts peak per IEEE C62.41-1991 Control Logic Noise Immunity:Showering arc transients up to 1500V peak Power Ride-Thru:15 milliseconds at full loadLogic Control Ride-Thru:0.5 seconds minimum, 2 seconds typical Ground Fault Trip:Phase-to-ground on drive outputShort Circuit Trip:Phase-to-phase on drive outputAgency Certification The drive is designed to meet the following specifications:NFPA 70 - US National Electrical CodeNEMA ICS 3.1 - Safety standards for Construction and Guide for Selection,Installation and Operation of Adjustable Speed Drive Systems.NEMA 250 - Enclosures for Electrical EquipmentIEC 146 - International Electrical Code.UL and cUL Listed to UL508C and CAN/CSA-C2.2 No. 14-M91Marked for all applicable European Directives(1)EMC Directive (89/336/EEC)EmissionsEN 61800-3 Adjustable Speed electrical power drive systems Part 3ImmunityEN 61800-3 Second Environment, Restricted DistributionLow Voltage Directive (73/23/EEC)EN 60204-1 Safety of Machinery –Electrical Equipment of MachinesEN 50178 Electronic Equipment for use in Power Installations Uc USL。
使用说明书 （V7.0）1 概叙1.1 主要特点●输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精度高达0.2级。
●采用先进的AI人工智能调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用。
●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，并具备多种外型尺寸供客户选择。
●通过新的2000版ISO9001质量认证，品质可靠。
●产品经第三方权威机构检测获得CE认证标志，抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
注意事项●本说明书介绍的是V7.0的AI-708/708P/808/808P型人工智能温度控制器，本说明书介绍的功能有部分可能不适合其他版本仪表。
仪表的型号及软件版本号在仪表上电时会在显示器上显示出来，用户使用时应注意不同型号和版本仪表之间的区别。
务请用户仔细阅读本说明书，以正确使用及充分发挥本仪表的功能。
●AI仪表在使用前应对其输入、输出规格及功能要求来正确设置参数，只有配置好参数的仪表才能投入使用。
●与上一版本（V6.5）相比，重要改动包括：采用新的接线端子排布方式；全新设计的具备10个LED指示灯的显示面板；增加了加热/冷却双输出功能，第二输出可自由定义为电流或时间比例输出规格；报警采用单边回差；支持多达4路报警及事件输出操作；采样速度提升1倍，能实现更快速的阀门控制。
1.2 型号定义AI系列仪表硬件采用了先进的模块化设计，具备5个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。
模块可以与仪表一起购买也可以分别购买，自由组合。
仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。
AI系列人工智能调节仪表共由8部分组成，例如：AI－808 A N X3 L5 N S4 — 24VDC①②③④⑤⑥⑦⑧这表示一台仪表：①基本功能为AI-808型；②面板尺寸为A型（96×96mm）；③辅助输入（MIO）没有安装模块；④主输出（OUTP）安装X3线性电流输出模块；⑤报警（ALM）安装L5双路继电器触点输出模块；⑥辅助输出（AUX）没有安装模块；⑦通讯（COMM）装有自带隔离电源的光电隔离型RS485通讯接口S4；⑧仪表供电电源为24VDC电源。
前 言感谢您选用伟创电气公司生产的AC70E系列高性能小型变频调速器。
AC70E系列变频调速器是我公司自主研制开发的新一代高性能通用型变频器。
产品具有先进的控制方式，实现了高转矩、高精度、高可靠性、宽调速驱动。
产品内置简易PLC、PID调节、可编程输入输出端子、RS485接口、模拟量输入输出等多种丰富的控制功能。
为设备配套、工程改造、自动化控制及特殊行业应用提供了高集成度的解决方案。
本手册为随机资料，仅提供安全注意事项、安装配线、键盘及操作、功能简表、故障代码释疑、保养及检修等方面的介绍，详细的功能注解请参见AC70系列产品说明书或咨询本公司。
本手册是您正确使用，发挥其优越性能和安全运行的基本指导文件，请务必详细阅读和妥善保存，并请交给本产品的最终使用者。
在使用过程中，如遇有疑难问题或特殊要求，请随时与本公司（办事处）或经销商联络，也可直接同本公司客户服务中心联系，我们将竭诚为您服务。
本公司一直致力于产品的持续优化，因此本系列产品及相关资料有可能优化或变动，亦有变动的可能，如有变动恕不另行通知。
由此带来的不便，敬请谅解。
12第一章 综述1.1 安全注意事项为保证安全、合理的使用本产品，请在完全理解本手册所述的安全注意事项后再使用该产品。
警示标志及其含义本手册中使用了下列标记，表示该处是有关安全的重要内容。
如果不遵守这些注意事项，可能会导致人身伤亡、本产品及关联系统损坏。
危险：如果操作错误，可能会造成死亡或重大安全事故。
注意：如果操作错误，可能会造成轻伤。
操作资质本产品必需由经过培训的专业人员进行操作。
并且，作业人员必须经过专业的技能培训，熟悉设备的安装、接线、运行和维护保养，并正确应对使用中出现的各种紧急情况。
安全指导警告标志是为了您的安全而提出的，是防止操作人员受到伤害、本产品及关联系统受到损坏而采取的措施；请在使用前仔细阅读本手册，并严格按照本手册中的安全规则和警告标志进行操作。
● 正确的运输、存放、安装、以及细心的操作和维护、对于变频器安全运行是至关重要的。
在运输和存放期间要保证变频器不致遭受冲击和振动，也必须保证存放在干燥、无腐蚀气体、无导电粉尘和环境温度小于60℃的地方。
● 本产品带有危险电压，而且它所控制的是带有潜在危险的运动机构，如果不遵守规定或不按本手册的要求进行操作，可能会导致人身伤亡、本产品及关联系统损坏。
● 请勿在电源接通的状态下进行接线作业，否则有触电致人死亡的危险；在接线、检查、维护等作业时，请切断所有关联设备的电源，并确认主回路直流电压已经下降到安全水平，等5分钟后再进行相关作业。
● 电源线、电机线、控制线都必须紧固连接，接地端子必须可靠接地，且接地电阻小于10Ω。
● 人体静电会严重损坏内部敏感器件，进行相关作业前，请遵守静电防止措施（ESD）规定的措施和方法，否则可能损坏变频器。
● 由于变频器输出电压是脉冲波形，如果输出侧安装有改善功率因数的电容或防雷用压敏电阻等器件，务必请拆除或者改装在变频器输入侧。
● 变频器输出侧不要加断路器和接触器等开关器件（如果必须在输出侧接开关器件，则在控制上必须保证开关动作时变频器的输出电流为零）。
● 无论故障出现在控制设备的什么地方，都有可能致停产及重大事故。
因此，请采取必要的外部保护措施或备用装置。
● 本产品只能按照制造商规定的用途来使用，未经许可不得使用在有关应急、救援、船舶、医疗、航空、核设施等特殊领域。
● 本产品的维护保养只能由本公司或得到本公司授权许可的专业人员进行，未经授权改装、使用非本公司认可的配件，可能导致产品故障。
维护中，任何有缺陷的器件都必须及时更换。
31.2 使用前收到您订购的产品，请检查外包装有无破损，确认完整无损后打开外包装，确认变频器有无破损、划伤或污垢（产品运输时造成的损伤不属于本公司的“三包”范围）。
如果您收到的产品发生运输损伤，请立即联系本公司或运输公司。
在确认收到的产品完整无损后，请再确认收到的变频器型号是否与您订购的产品一致。
型号请参阅变频器右侧面铭牌上的“MODEL ”栏。
如果发现产品型号不一致，请立即联系您购买产品的代理商或本公司销售部门。
铭牌位置及内容型号说明及额定参数通用型G 代号电压等级G 2R2T 3AC70E单相220V三相380V 型号 最大配 用电机额定 电流 型号 最大配 用电机 额定 电流 AC70E-S2-R40G 0.4kW2.5A AC70E-T3-R75G 0.75kW 2.3A AC70E-S2-R75G 0.75kW4A AC70E-T3-1R5G 1.5kW 3.7A AC70E-S2-1R5G 1.5kW7A AC70E-T3-2R2G 2.2kW 5A AC70E-S2-2R2G 2.2kW10A AC70E-T3-004G 004kW 10A1.3产品标准规范项 目 规 范电 源电压、频率单相220V 50/60Hz 三相380V 50/60Hz 允许波动电压：±15%,频率：±5%控 制 频率控制范围0-600Hz输出频率精度最大频率值的±0.5%频率设定分辩率操作键盘上下键：0.01Hz 电位器模拟输入：0.2Hz电压/频率特性电压50% -100%额定电压,电机额定频率25-600Hz(3000Hz)分别可调载波频率 1.0-15.0KHz、随机载波调制转矩提升 0～25.0%可调、自动转矩提升、任意V/F曲线可选最大出力 150% 一分钟,180% 两秒, 200%瞬间跳脱加减速时间 0.1-6500秒额定输出电压利用电源电压补偿功能，以电机额定电压为100%，可在50-100%的范围内设定（输出不能超过输入电压）AVR调整功能 当电网电压波动时,输出电压变动很小,基本保持恒定V/F自动节能运行 根据负载状况，自动优化V/F曲线，实现节能运行标准功能PID控制、加减速时间可调、加减速模式可变、载波频率调整、转矩提升、电流限幅、转速跟踪和掉电再启动、跳跃频率、频率上下限控制、程序运行、多段速度、摆频运行、RS485、模拟输出、频率脉冲输出制动 能耗制动、直流制动频率设定输入键盘数字设定、键盘电位器、外部端子VS：0～10V、外部端子AS：4～20mA、RS485及信号组合和端子选择信号反馈输入 外部端子VS：0～10V、外部端子AS：4～20mA、RS485输入指令信号启动、停止、正反转、点动、多段速、自由停车、复位、加减速时间选择、频率设定通道选择、外部故障报警外部输出信号继电器输出，集电极输出，0～10V输出，4～20mA输出，频率脉冲输出保护功能过压、欠压、电流限幅，过流、过载、电子热继电器、过热、过压失速、数据保护显 示设定 功能号、数据运行输出频率、给定频率、输出电流、输入电压、输出电压、电机转速、PID反馈量、PID给定量、模块温度、输入输出端子状况等故障过压、欠压、过流、短路、缺相、过载、过热、过压失速、电流限幅、数据保护受破坏、当前故障的运行状况，历史故障环 境 安装场所 室内,海拔不大于1000m,无腐蚀性气体及日光直射 温度、湿度 -10—+40℃， 20%—90%RH（不结露）振动 20Hz以下小于0.5g储存温度 -20—+60℃安装方式 壁挂式防护等级 IP20冷却方式 强迫风冷451.4 使用注意事项变频器的设计允许它在有电磁干扰的工业环境下运行。
通常，如果安装的质量良好，就可以确保变频器安全和无故障的运行，请按下述规则进行安装以保证变频器能可靠运行并有效规避电磁干扰带来的影响。
● 确保与变频器连接的所有控制设备都像变频器一样用短而粗的接地电缆，可靠地连接到公共的星形接地点或公共的接地母线；电机请就近接地，请不要把电机的外壳连接到变频器的接地端子或控制系统的保护地。
● 在设备没有接地时发生人接触漏电情况,请把变频器的接地端与设备外壳及电机外壳相连。
并且单相220V 变频器N 端子必须接零线。
● 导体最好是扁平的、多芯的，因为它们在高频时阻抗较低。
● 截断电缆的端头时应尽可能整齐,保证未经屏蔽的线段尽可能短。
● 控制电缆的布线应尽可能远离供电电源电缆和电机电缆，使用单独的走线槽，在必须与供电电源电缆和电机电缆交叉时，相互之间应采取90º垂直交叉。
● 确保机柜内安装的接触器是带有浪涌抑制器的。
或者，在交流接触器的线圈上连接有‘R-C’阻尼电路、使用与线圈电压对应的压敏电阻；在直流接触器的线圈上连接有‘续流’二极管或与线圈电压对应的压敏电阻类的器件；在接触器频繁动作的场合及接触器由变频器的输出继电器进行控制时，这一点尤其重要。
● 接到电动机的连接线应采用屏蔽电缆或铠装电缆，并用电缆接地卡将屏蔽层的两端可靠接地。
● 加装‘输入侧噪音滤波器’可减少来自电网侧其它设备带来的电磁干扰，‘输入侧噪音滤波器’必须尽可能的靠近变频器电源输入端子，同时，滤波器必须与变频器同样要可靠接地。
● 加装‘输出侧噪音滤波器’可减少来自电机的无线干扰及感应干扰，‘输出侧噪音滤波器’必须尽可能的靠近变频器输出端子，同时，滤波器必须与变频器同样要可靠接地。
● 无论何时，控制回路的连接线都应采用屏蔽电缆或双绞线。
● 在靠近变频器输入端子的电源线加入‘零相电抗器’，在靠近变频器输出端子的电机线加入‘零相电抗器’，在靠近变频器控制端子的控制线加入‘零相电抗器’，可有效降低变频器及关连主电缆的电磁感应干扰。
● 接地，正确、可靠的接地是本产品安全可靠运行的基础条件。
为了将变频器正确接地，请认真阅读以下注意事项。
● 为了防止触电，接地线请使用电气设备技术标准中规定的尺寸，并尽量缩短接线长度，接地电阻10Ω以下。
否则会因变频器产生的漏电流造成远离接地点的接地端子的电位不稳，导致触电事故发生。
● 请勿与焊机或需要大电流/脉冲电流的动力设备等共用接地线。
否则会导致变频器动作异常。
● 当使用多台变频器时，不要环形接地。
否则会导致变频器动作异常。
● 电机必须就近独立接地，切不可将电机外壳连接到变频器内部的接地端子，也不可与控制系统共用同一接地网络。
第二章 安装为确保用户安全使用本产品、最大限度地发挥变频器性能、确保变频器可靠运行，请严格按照本章所述的环境、配线、通风等要求使用本产品。
2.1安装环境为了充分发挥本产品的性能，长期保持其功能，安装环境非常重要。
请将本产品安装在满足下表所示要求的环境中。
环境 要求安装场所 室内安装 无阳光直接照射使用温度 -10 ～ +40℃保存温度 -20 ～ +60℃环境湿度 95%RH 以下 无凝露周边环境 请将变频器安装在如下场所：● 无油雾、腐蚀性气体、易燃性气体、尘埃等场所；● 金属粉末、油、水等异物不会进入变频器内部的场所 （请勿将变频器安装在木材等易燃物的上面）；● 无放射性物质、易燃物的场所；● 无有害气体及液体的场所；● 盐蚀少的场所；● 无阳光直射的场所。
