电声测试仪校准方法

  • 格式：doc
  • 大小：2.59 MB
  • 文档页数：4

厦门龙侨电子有限公司

Xiamen lungkiu electronic ltd. 文件编号：PJ-11-A-05

仪器校验规程 第一版 第2次修改

仪器名称：电声测试仪 （Sound Check)

1.0 目的：

规范公司内部所有电声测试仪(Sound Check)的校验、判别。

2.0 校验所需设备：

外校合格之声校准器（B&K4231）、外校合格之4 1/2 位数字万用表。

3.0 校验

校正接线图

3.1 电声分析仪（Sound check) 输入校准

3.1.1 电声分析仪（Sound check) 输入校准：

A）启动电声测试仪，进入测试界面后，选择【设置】菜单，并在下拉菜单栏选择【校准】

INPUT 电声测试仪

人工耳 声校准器 OUTPUT 电声测试仪

万用表

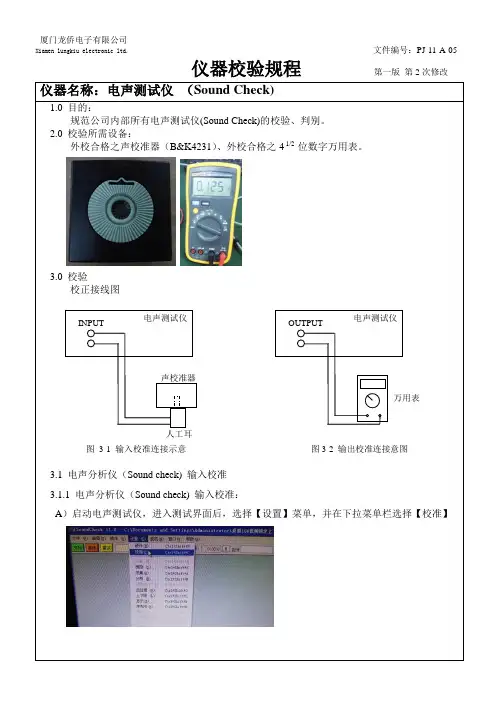

图3-1 输入校准连接示意图3-2 输出校准连接意图 B）打开声校准器（B&K4231），按下图所示将声校准器套在待校正的人工耳上方。

C）进入校准画面，选择校准器B&K4231，测量麦克风选择对应的型号，而后点击右侧【校准】，校准显示已通过，则代表校准通过，记录麦克风的校准值备用。

注意：在测量麦克风的选项中，并没有阳光麦克风的选项，所以如果是校正阳光的人工耳，711人工耳选择B&K4144，而IEC318人工耳则选择B&K4192

3.1.2电声分析仪输出电压校准：

A）开机启动，并且选择工程师项目，进入测试画面，在程序左上方点击【操作】下拉菜单

B）选择信号发生器，进入信号发生器界面，选择【正弦波】，信号通道【L】，频率选择【1000Hz】，而后设定需要校正的输出电压，分别为60mV、126mV、178mV、300mV、1V、1.55V

C）待校点设定完毕后，将数字万用表调到AC档，万用表测试端分别与SC电声分析仪信号输出端连接，而后读取万用表上的显示值，如果显示值与设定值相差过大，则通过调整信号放大器，使输出值和显示值吻合，误差不得超过误差允许值。

3.1.2 灵敏度确认

A) 输入信号和输出信号均校正完毕之后，回到测试画面，按照测试的模式连接好输入端和输出端，并且把B&K4231标准声源套在IEC711人工耳上，按下电源开关。

在测试画面选择【开始】，读取B&K4231的信号值

B）此时出现的测试画面，灵敏度应该显示为94dB，误差不能超过+/- 0.5dB

C) 确认符合要求之后，则可以认定电声测试系统输入和输出端数值是稳定的的，可以认定为校正合格。

3.1.4 灵敏度补偿调整

A) 通常不同的测试系统和人工耳之间，测试结果都会有一定的误差，在校正合格之后，为了保证测试设备之间结果的一致性，需要对不同人工耳参数进行一定的补偿或者调整，以使结果达成一致性。

目前公司的基准设备为Sunlight 2100

目前公司各类型人工耳之间的补偿参数参考如下(按实际校正可作相应调整）

人工耳

设备名称 IEC318 IEC711

Sunlight 0 dB

0 dB

Soundcheck 2.5dB 2 dB

4.0待校点设置及判定

1）灵敏度允许误差：±0.5dB

2）输出电压校正点：60mV、126mV、178mV、300mV、1V、1.55V

允许误差：400mV3及以下：±(3.0%读数+3字)

其它：±(1.0%读数+3字)

5.0标识

1） 校验项目全部校验合格则判断该仪器校验合格，并贴准用标识；

2） 校验项目部分校验合格则判断该仪器限用校验合格项目，并贴限用标识；

3） 校验项目全部不合格则判断该仪器校验不合格，并贴停用标识。

6.0 校验周期：1年

编制： 审核： 批准：

日期： 日期： 日期：

合集下载

杭州兆华电子有限公司CRY6151B电声测试仪产品手册说明书

杭州兆华电子有限公司CRY6151B电声测试仪产品手册说明书

31-10571—88225178 E-mail

CRY6151B电声测试仪产品手册

基本介绍

CRY6151B是本公司最新推出的一款全功能电声器件测试仪，功能强大，稳定性强，可测量耳机（USB、

蓝牙、抗噪声）、麦克风（驻极体、MEMS、动圈式）、耳

机麦克风组合件、受话器/耳机喇叭、扬声器/音箱（普

通、蓝牙）、音箱分频器件以及其它电声器件的性能指

标。如：灵敏度(SPL)、阻抗、失真(THD)、谐振频率

F0、左右耳机平衡度、左右耳机位置、相位极性、麦克

风电流电压、信噪比、麦克风指向性、扬声器T&S参数、

电话机接收、发送响度等，测试频率范围可达

20Hz—20kHz。

产品特性

 硬件：

1、 CRY6151B拥有可扩展至同步8通道采集/4通道输出的高性能硬件；

2、 硬件包括声卡模块、功放模块、信号处理模块、USB通信模块，结合软件实现各类电声器件测试；

3、 小巧机箱设计，简单的USB数据通信方式，以满足客户各类测试环境要求；

 软件：

1、 CRY6151 V8.X基于Windows 7&32bit系统，同时支持WinXP和Windows7&64bit系统（需要更新驱动，要求

客户告知具体运行环境），界面友好，操作功能强大；

2、 支持多种扫频方法，包括有效值、快速步进扫频、高精度步进扫频、多音测试、白噪声、粉红噪声等，根据

不同的测试场合和测试需求选择不同的方法。

3、 一次扫频即可完成频响、灵敏度（SPL）、失真度、阻抗、F0、相位、平衡度、极性等参数的测量与判定，测

试精度更高、速度更快；

4、 是国内最早一款可以测试蓝牙音频的仪器，自动配对，无需手动点击；

5、 强大的序列编辑功能，具有虚拟信号发生器、万用表，而且拥有完善的保存功能，全方位适应客户在实验室

以及产线的应用。

31-10571—88225178 E-mail

技术参数

声卡（型号CRY6138）

通道数 4通道输入/4通道输出（可升级至8通道输入/4通道输出）

HY114说明书

HY114说明书

HY114 系列数字式声级计

使用说明书

HY3.754.015.SY

衡阳衡仪电气有限公司 电声仪器厂

厂址：湖南省衡阳市黄白路128号 邮码：421007 电话：(0734)8450846 传真：8484029

I 目次

1 主要用途及适用范围 ……………………………………………………………………………… 1

2 主要规格及技术参数 ……………………………………………………………………………… 1

3 主要结构和工作原理 ……………………………………………………………………………… 5

3.1 工作原理 ………………………………………………………………………………………… 5

3.2 结构原理及简图 ………………………………………………………………………………… 6

4 使用和操作 ………………………………………………………………………………………… 7

4.1 各控制元件的作用 ……………………………………………………………………………… 7

4.2 电源 ……………………………………………………………………………………………… 9

4.3 校准 ……………………………………………………………………………………………… 9

4.4 测量 ……………………………………………………………………………………………… 10

4.4.1 一般测量 ………………………………………………………………………………………… 10

4.4.2 测量最大声级 …………………………………………………………………………………… 10

4.4.3 几点说明 ……………………………………………………………………………………… 11

4.5 与计算机的连接 ………………………………………………………………………………… 11

4.5.1 接线方法 ………………………………………………………………………………………… 11

电声测试仪校准方法

电声测试仪校准方法

厦门龙侨电子有限公司

Xiamen lungkiu electronic ltd. 文件编号：PJ-11-A-05

仪器校验规程 第一版 第2次修改

仪器名称：电声测试仪 （Sound Check)

1.0 目的：

规范公司内部所有电声测试仪(Sound Check)的校验、判别。

2.0 校验所需设备：

外校合格之声校准器（B&K4231）、外校合格之4 1/2 位数字万用表。

3.0 校验

校正接线图

3.1 电声分析仪（Sound check) 输入校准

3.1.1 电声分析仪（Sound check) 输入校准：

A）启动电声测试仪，进入测试界面后，选择【设置】菜单，并在下拉菜单栏选择【校准】

INPUT 电声测试仪

人工耳 声校准器 OUTPUT 电声测试仪

万用表

图3-1 输入校准连接示意图3-2 输出校准连接意图 B）打开声校准器（B&K4231），按下图所示将声校准器套在待校正的人工耳上方。

C）进入校准画面，选择校准器B&K4231，测量麦克风选择对应的型号，而后点击右侧【校准】，校准显示已通过，则代表校准通过，记录麦克风的校准值备用。

注意：在测量麦克风的选项中，并没有阳光麦克风的选项，所以如果是校正阳光的人工耳，711人工耳选择B&K4144，而IEC318人工耳则选择B&K4192

3.1.2电声分析仪输出电压校准：

A）开机启动，并且选择工程师项目，进入测试画面，在程序左上方点击【操作】下拉菜单

B）选择信号发生器，进入信号发生器界面，选择【正弦波】，信号通道【L】，频率选择【1000Hz】，而后设定需要校正的输出电压，分别为60mV、126mV、178mV、300mV、1V、1.55V

CRY6151电声器件测试仪产品手册_图文.

CRY6151电声器件测试仪产品手册_图文.

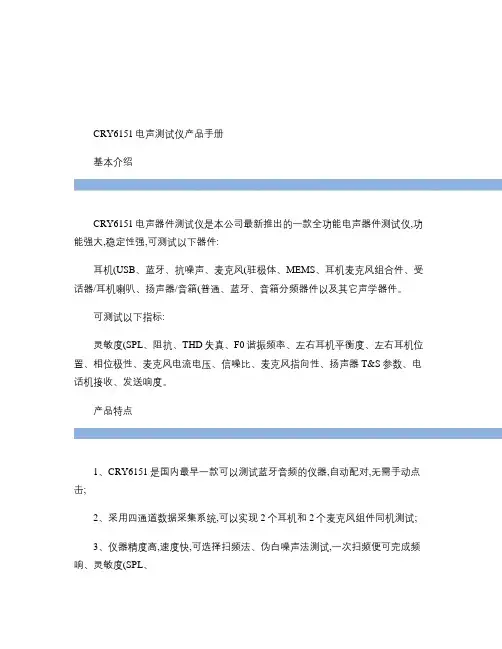

CRY6151电声测试仪产品手册
