Protel99SE快捷键大全

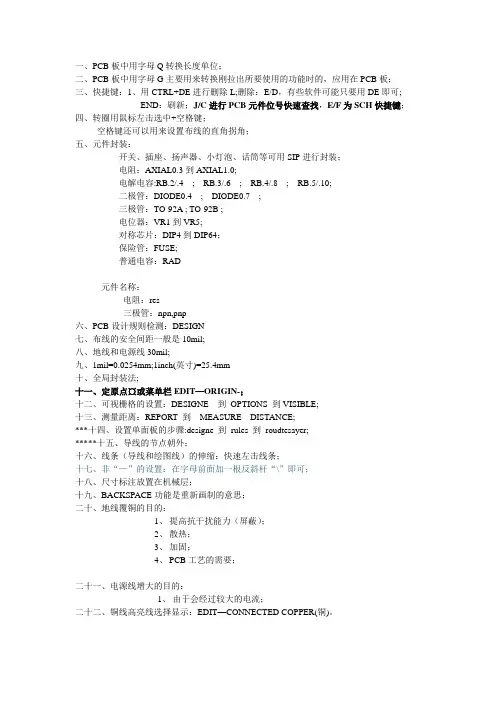

一、PCB板中用字母Q转换长度单位；

二、PCB板中用字母G主要用来转换刚拉出所要使用的功能时的，应用在PCB板；

三、快捷键：1、用CTRL+DE进行删除L;删除：E/D，有些软件可能只要用DE即可;

END：刷新；J/C进行PCB元件位号快速查找，E/F为SCH快捷键；

四、转圈用鼠标左击选中+空格键；

空格键还可以用来设置布线的直角拐角；

五、元件封装：

开关、插座、扬声器、小灯泡、话筒等可用SIP进行封装；

电阻：AXIAL0.3到AXIAL1.0;

电解电容:RB.2/.4 ; RB.3/.6 ; RB.4/.8 ; RB.5/.10;

二极管：DIODE0.4 ; DIODE0.7 ;

三极管：TO-92A ; TO-92B ;

电位器：VR1到VR5;

对称芯片：DIP4到DIP64；

保险管：FUSE;

普通电容：RAD

元件名称：

电阻：res

三极管：npn,pnp

六、PCB设计规则检测：DESIGN

七、布线的安全间距一般是10mil;

八、地线和电源线30mil;

九、1mil=0.0254mm;1inch(英寸)=25.4mm

十、全局封装法;

十一、定原点¤或菜单栏EDIT—ORIGIN-；

十二、可视栅格的设置：DESIGNE 到 OPTIONS 到VISIBLE;

十三、测量距离：REPORT 到 MEASURE DISTANCE;

***十四、设置单面板的步骤:designe 到 rules 到 roudtesayer;

*****十五、导线的节点朝外；

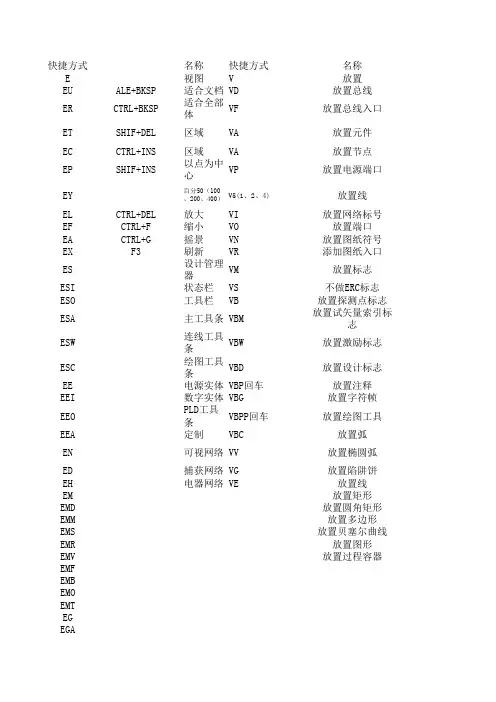

快捷方式名称快捷方式名称

E视图V放置

EUALE+BKSP适合文档VD放置总线

ERCTRL+BKSP适合全部体VF放置总线入口

ETSHIF+DEL区域VA放置元件

ECCTRL+INS区域VA放置节点

EPSHIF+INS以点为中心VP放置电源端口

EY百分50（100、20V5(1、2、4)放置线

ELCTRL+DEL放大VI放置网络标号

EFCTRL+F缩小VO放置端口

EACTRL+G摇景VN放置图纸符号

EXF3刷新VR添加图纸入口

ES设计管理器VM放置标志

ESI状态栏VS不做ERC标志

ESO工具栏VB放置探测点标志

ESA主工具条VBM放置试矢量索引标志

ESW连线工具条VBW放置激励标志

ESC绘图工具条VBD放置设计标志

EE电源实体VBP回车放置注释

EEI数字实体VBG放置字符帧

EEOPLD工具条VBPP回车放置绘图工具

EEA定制VBC放置弧

EN可视网络VV放置椭圆弧

ED捕获网络VG放置陷阱饼

EH电器网络VE放置线

EM放置矩形

EMD放置圆角矩形

EMM放置多边形

EMS放置贝塞尔曲线

EMR放置图形

EMV放置过程容器

EMF

EMB

EMO

EMT

EG

EGA

EGLCTRL+L

EGRCTRL+R

EGCCTRL+H

EGOCTRL+SHIFT+H

EGTCTRL+T

EGBCTRL+B

EGVCTRL+V

EGICTRL+SHIFT+V

EJ

EJEEJO

EJL

EJ1(1-10)

EK1(1-10)

EK

EI

EO快捷方式名称快捷方式名称

P设计D工具

PB更新PCBDP电气规则检查

PU查找元器件

PP变换层次

PJ复杂变简单

PO模版DT注释

PW更新模版DTU反向注视

PN设置模版文件名数据库连接

PR删除当前模版DTR过程容器

PS创建网络表DN执行过程容器

PA从符号生成图纸DS执行全部过程容器

PI从图纸生成符号DY配置过程容器

PIN选项DO交叉检索

PIP回车优选项

PIT

PIS

PIPP回车

PT

PF

PD

PDA

PDI

PDC

PDL

PDR

PDO

PDP

PDB

PDG

protel99se　快捷键

enter——选取或启动

esc——放弃或取消

f1——启动在线帮助窗口

tab——启动浮动图件的属性窗口

pgup——放大窗口显示比例

pgdn——缩小窗口显示比例

end——刷新屏幕

del——删除点取的元件（1个）

ctrl+del——删除选取的元件（2个或2个以上）

x+a——取消所有被选取图件的选取状态

x——将浮动图件左右翻转

y——将浮动图件上下翻转

space——将浮动图件旋转90度

crtl+ins——将选取图件复制到编辑区里

shift+ins——将剪贴板里的图件贴到编辑区里

shift+del——将选取图件剪切放入剪贴板里

alt+backspace——恢复前一次的操作

alt+f4——关闭

ctrl+backspace——取消前一次的恢复

crtl+g——跳转到指定的位置

crtl+f——寻找指定的文字

protel spacebar——绘制导线，直线或总线时，改变走线模式

v+d——缩放视图，以显示整张电路图

v+f——缩放视图，以显示所有电路部件

home——以光标位置为中心，刷新屏幕

esc——终止当前正在进行的操作，返回待命状态

backspace——放置导线或多边形时，删除最末一个顶点

delete——放置导线或多边形时，删除最末一个顶点

ctrl+tab——在打开的各个设计文件文档之间切换

alt+tab——在打开的各个应用程序之间切换 a——弹出edit\align子菜单

b——弹出view\toolbars子菜单

e——弹出edit菜单f——弹出file菜单

h——弹出help菜单

j——弹出edit\jump菜单

l——弹出edit\set location makers子菜单

m——弹出edit\move子菜单

o——弹出options菜单

p——弹出place菜单

r——弹出reports菜单

s——弹出edit\select子菜单

t——弹出tools菜单

v——弹出view菜单

w——弹出window菜单

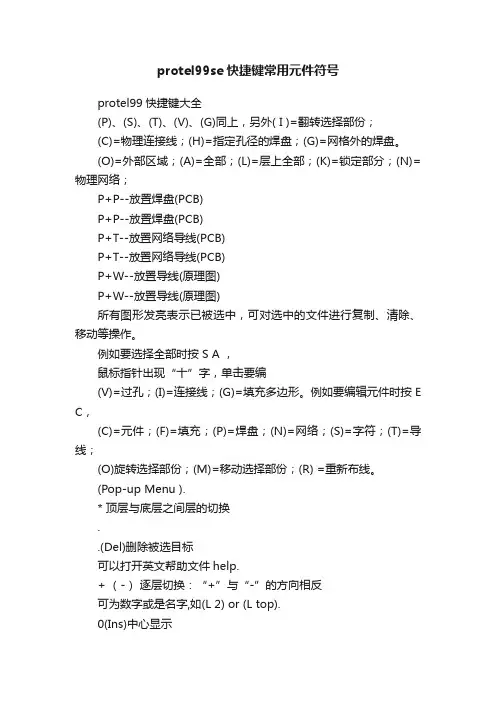

protel99se快捷键常用元件符号

protel99快捷键大全

(P)、(S)、(T)、(V)、(G)同上，另外( I )=翻转选择部份；

(C)=物理连接线；(H)=指定孔径的焊盘；(G)=网格外的焊盘。

(O)=外部区域；(A)=全部；(L)=层上全部；(K)=锁定部分；(N)=物理网络；

P+P--放置焊盘(PCB)

P+P--放置焊盘(PCB)

P+T--放置网络导线(PCB)

P+T--放置网络导线(PCB)

P+W--放置导线(原理图)

P+W--放置导线(原理图)

所有图形发亮表示已被选中，可对选中的文件进行复制、清除、移动等操作。

例如要选择全部时按 S A ，

鼠标指针出现“十”字，单击要编

(V)=过孔；(I)=连接线；(G)=填充多边形。例如要编辑元件时按E

C，

(C)=元件；(F)=填充；(P)=焊盘；(N)=网络；(S)=字符；(T)=导线；

(O)旋转选择部份；(M)=移动选择部份；(R) =重新布线。

(Pop-up Menu ).

* 顶层与底层之间层的切换

.

.(Del)删除被选目标

可以打开英文帮助文件help.

+ （-） 逐层切换：“+”与“-”的方向相反

可为数字或是名字,如(L 2) or (L top).

0(Ins)中心显示 1(End)刷新

1.打开要复制的线路板文件,打开ECO模式

1.移动元件时可按TAB键翻转.

2(下箭头)向下移动一个栅格

2.加任何形状的孔(包括方形元件脚):可在24层用二维线画.

2.全选(可用单击鼠标右键选择SELECT ALL)

3(Pg Dn)放大

3.复制

3.加裸铜(即阻焊,在加大导通电流和增加焊接附着力时经常用到)用铺铜功能在28层加.

4(左箭头)向左移动一个栅格

4.把当前PCB板用到的元件封装存入自已的库:圈住所有元件按右键选SAVE TO LIB...,再选所需的库即可.(把别人的库占为已有算是不费吹灰之力)
