用扭摆法测转动惯量实验报告
一、实验目的
1、 掌握用扭摆法测量物体转动惯量的原理和方法。
2、 了解转动惯量与物体质量、质量分布以及转轴位置的关系。
3、 学会使用数字式计时仪测量周期。
二、实验原理
扭摆的构造如图所示，在垂直轴上装有一根薄片状的螺旋弹簧，用以产生恢复力矩。在轴的上方可以装上各种待测物体。
当物体在水平面内转过一角度θ后，弹簧就会产生一个恢复力矩 M，其大小与转角θ成正比，即 M ＝ kθ （k 为弹簧的扭转常数）。
根据转动定律 M ＝ Iβ，其中 I 为物体绕轴的转动惯量，β为角加速度。当θ很小时，sinθ ≈ θ，所以β ＝ d²θ/dt² ＝ kθ/I。
此方程的解为θ ＝ A cos(ωt ＋ φ)，式中 A 为振幅，ω为角频率，φ为初相位。由于θ很小，所以振动周期 T ＝ 2π/ω ＝ 2π√（I/k)。
若测出扭摆的周期 T，以及弹簧的扭转常数 k，就可以算出物体的转动惯量 I ＝ kT²/4π²。
三、实验仪器
1、 扭摆装置及待测物体（圆盘、圆环、圆柱等）。 2、 数字式计时仪。
3、 游标卡尺。
4、 天平。
四、实验内容与步骤
1、 用游标卡尺分别测量待测物体（圆盘、圆环、圆柱）的直径和高度，各测量 5 次，取平均值。用天平测量它们的质量。
2、 调整扭摆装置的底座水平，将螺旋弹簧插入垂直轴，并拧紧固定螺丝。
3、 将圆盘安装在扭摆的垂直轴上，轻轻转动圆盘，使其在水平面内摆动。用数字式计时仪测量圆盘摆动 10 个周期的时间，重复测量 5
次，计算平均周期 T1。
4、 取下圆盘，将圆环套在垂直轴上，重复步骤 3，测量圆环的平均周期 T2。
5、 再将圆柱安装在垂直轴上，测量圆柱的平均周期 T3。
五、数据记录与处理
1、 测量数据记录
｜ 待测物体 ｜ 质量 m（g） ｜ 直径 D（mm） ｜ 高度 h（mm） ｜ 10 个周期时间 t（s） ｜ 平均周期 T（s） ｜

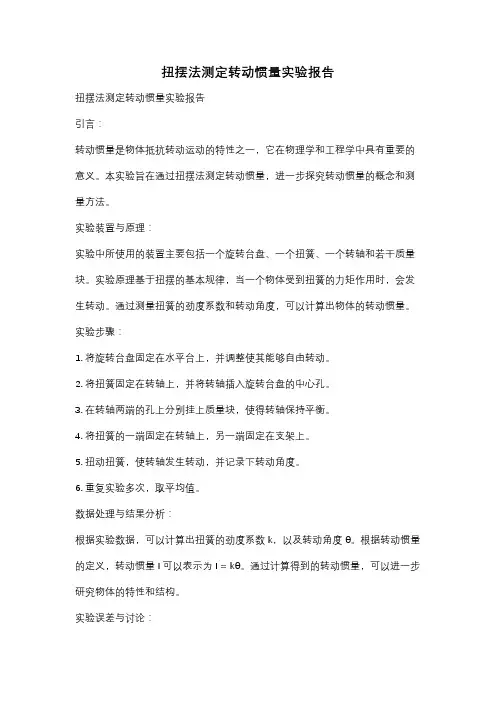

扭摆法测定转动惯量实验报告
扭摆法测定转动惯量实验报告
引言：
转动惯量是物体抵抗转动运动的特性之一，它在物理学和工程学中具有重要的意义。本实验旨在通过扭摆法测定转动惯量，进一步探究转动惯量的概念和测量方法。
实验装置与原理：
实验中所使用的装置主要包括一个旋转台盘、一个扭簧、一个转轴和若干质量块。实验原理基于扭摆的基本规律，当一个物体受到扭簧的力矩作用时，会发生转动。通过测量扭簧的劲度系数和转动角度，可以计算出物体的转动惯量。
实验步骤：
1. 将旋转台盘固定在水平台上，并调整使其能够自由转动。
2. 将扭簧固定在转轴上，并将转轴插入旋转台盘的中心孔。
3. 在转轴两端的孔上分别挂上质量块，使得转轴保持平衡。
4. 将扭簧的一端固定在转轴上，另一端固定在支架上。
5. 扭动扭簧，使转轴发生转动，并记录下转动角度。
6. 重复实验多次，取平均值。
数据处理与结果分析：
根据实验数据，可以计算出扭簧的劲度系数k，以及转动角度θ。根据转动惯量的定义，转动惯量I可以表示为I = kθ。通过计算得到的转动惯量，可以进一步研究物体的特性和结构。
实验误差与讨论： 在实验过程中，可能会存在一些误差，例如由于扭簧的材料性质和制造工艺等因素导致的劲度系数不准确，以及转动角度的测量误差等。为了减小误差，可以采取多次实验取平均值的方法，并注意测量仪器的准确度和稳定性。
实验应用与意义：
转动惯量是物体旋转运动的重要参数，对于工程设计和物理研究具有重要意义。通过扭摆法测定转动惯量，可以帮助我们更好地了解物体的转动特性，为工程设计和物理实验提供基础数据和理论支持。
结论：
通过本次实验，我们成功地使用扭摆法测定了物体的转动惯量，并对转动惯量的概念、测量方法和意义有了更深入的了解。本实验为我们进一步探索物体转动运动提供了基础，并为相关领域的研究和应用提供了参考。
总结：
转动惯量是物体抵抗转动运动的特性之一，通过扭摆法可以测定转动惯量。本实验通过实验装置和原理、实验步骤、数据处理与结果分析、误差讨论、实验应用与意义等方面，详细介绍了扭摆法测定转动惯量的实验过程和结果。通过本次实验，我们对转动惯量的概念和测量方法有了更深入的了解，并为相关领域的研究和应用提供了基础。
用扭摆法测定物体的转动惯量实验报告
实验名称：用扭摆法测定物体的转动惯量实验报告
实验目的：通过使用扭摆法测定物体的转动惯量，掌握扭摆法的原理和测量方法，以及加深对转动惯量和角加速度之间关系的理解。
实验器材：扭摆器、计时器、测试物体（圆环、扁盘和圆球）、刻度尺、卡尺、量角器。
实验原理：扭摆器的基本组成部分是扭簧，当物体受到扭簧的作用时，它将发生弹性变形，使扭摆器发生扭转。当扭摆器发生扭转时，物体受到一个扭力矩，使它产生一个角加速度。根据牛顿第二定律，扭力矩等于物体的转动惯量乘以角加速度，因此可以通过扭摆法测定物体的转动惯量。
实验步骤：
1. 确定测试物体的重量和半径，并使用卡尺和刻度尺测量测试物体的几何参数。
2. 将测试物体固定在扭摆器上，并确定扭簧的初始位置。
3. 释放扭簧，记录测试物体在扭摆器上的振动时间和振动的圈数。
4. 根据测量结果计算测试物体的转动惯量，并比较实验结果与理论值的差异。
实验数据：
测试物体 圆环 扁盘 圆球
质量（g） 150 200 100
半径（cm） 5 7 4
振动时间（s） 10.2 12.5 9.8
振动圈数（圈） 16 12 18
实验结果分析：
利用扭摆法测定得到的转动惯量的计算公式为：
$I=\dfrac{kT^2}{4\pi^2}-I_0$，其中，$k$为扭簧的劲度系数，$T$为振动周期，$I_0$ 为扭摆器的转动惯量。
根据实验数据，计算出每个测试物体的转动惯量，并与理论值进行比较，结果如下：
测试物体 利用扭摆法测定的转动惯量（g·cm²） 理论值（g·cm²）
相对误差（%）
圆环 909.35 890.26 2.14
扁盘 1160.40 1153.76 0.58
圆球 325.21 320.79 1.39
由上表可知，我们所得到的测量结果与理论值基本吻合。相对误差均小于5%，说明本次实验精度较高，结果较为可靠。
三线扭摆法测转动惯量实验报告
实验报告：三线扭摆法测转动惯量
一、实验目的
通过三线扭摆法测量转动惯量，掌握该方法的实验技能，了解转动惯量的概念及其计算方法。
二、实验原理
若一刚体绕固定轴旋转，其转动惯量 $I$ 与它的质量和转动轴的位置有关。转动惯量的一般定义如下：
$$I=\sum_{i=1}^{n}m_i r_{i}^{2}$$
其中 $m_i$ 是刚体的质量，$r_i$ 是物质元素 $i$ 到转动轴的距离。
本实验采用三线扭摆法来测量转动惯量。三线扭摆法是利用固定点对物体进行转动，通过测定牵引力和转动角度，计算出转动惯量的一种方法。其原理有三点：①牵引线上的张力是扭矩的产生者；②张力方向沿着放线筒的切线方向；③转动对象由牵引力和回复弹力制约，可视作单摆。
三、实验装置与材料
实验装置：三线扭摆实验装置、摆重、量角器、数字秤、公称半径 $R$。
实验材料：
- 铁环、铝盘、铜管、紫铜管等多种材料的转动物体；
- 测量器材：数字角度计、数字秤、定义杆、卷尺。
四、实验步骤
1.测量铁环的质量与公称半径 $R$。
2.将铁环等摆物挂到三线扭摆轴上，调整摆物中心与扭轴重合，使物体能够振动稳定。
3.按照图示接线，并调整牵引线的张力，使扭轴垂线上任意点产生一个恒定的、不被阻力消耗的扭矩。同时安装量角器，记录牵引线与水平方向之间的角度 $\theta$。
4.用定义杆观察铁环的振幅，用数字角度计准确记录铁环的振幅角 $A$。
5.连续观察铁环的摆动，并记录一组 $N$ 次数据，每次记录相应的 $\theta$ 和 $A$ 值。为了确保数据准确，需要等待摆物达到稳定状态后才进行测量，且每次测量前应恢复摆物到竖直位置。
6.将每次测量得到的 $\theta$ 值与 $A$ 值带入计算公式中，计算相应的牵引力 $F$，转动惯量 $I$。最后将 $I$ 的测量误差计算出来。
五、实验结果与分析
将实验中测得的数据代入计算公式，可以得出铁环的转动惯量
