耿忠华煤气泄露报警控制器 1

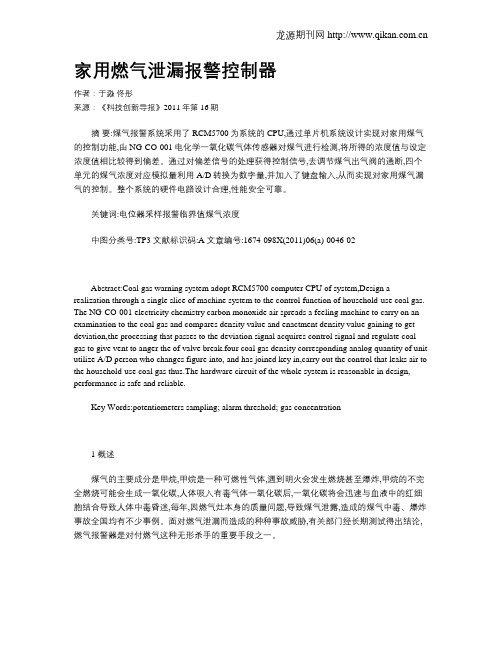

家用燃气泄漏报警控制器作者：于淼佟彤来源：《科技创新导报》2011年第16期摘要:煤气报警系统采用了RCM5700为系统的CPU,通过单片机系统设计实现对家用煤气的控制功能,由NG-CO-001电化学一氧化碳气体传感器对煤气进行检测,将所得的浓度值与设定浓度值相比较得到偏差。

通过对偏差信号的处理获得控制信号,去调节煤气出气阀的通断,四个单元的煤气浓度对应模拟量利用A/D转换为数字量,并加入了键盘输入,从而实现对家用煤气漏气的控制。

整个系统的硬件电路设计合理,性能安全可靠。

关键词:电位器采样报警临界值煤气浓度中图分类号:TP3 文献标识码:A 文章编号:1674-098X(2011)06(a)-0046-02Abstract:Coal gas warning system adopt RCM5700 computer CPU of system,Design a realization through a single slice of machine system to the control function of household-use coal gas. The NG-CO-001 electricity chemistry carbon monoxide air spreads a feeling machine to carry on an examination to the coal gas and compares density value and enactment density value gaining to get deviation,the processing that passes to the deviation signal acquires control signal and regulate coal gas to give vent to anger the of valve break.four coal gas density corresponding analog quantity of unit utilize A/D person who changes figure into, and has joined key in,carry out the control that leaks air to the household-use coal gas thus.The hardware circuit of the whole system is reasonable in design, performance is safe and reliable.Key Words:potentiometers sampling; alarm threshold; gas concentration1 概述煤气的主要成分是甲烷,甲烷是一种可燃性气体,遇到明火会发生燃烧甚至爆炸,甲烷的不完全燃烧可能会生成一氧化碳,人体吸入有毒气体一氧化碳后,一氧化碳将会迅速与血液中的红细胞结合导致人体中毒昏迷,每年,因燃气灶本身的质量问题,导致煤气泄露,造成的煤气中毒、爆炸事故全国均有不少事例。

燃气报警器产品参数独立式单报三灯报警器产品参数：型号：适用电压：静态：功耗小于，报警小于报警浓度：液化气，天然气，城市煤气检测原理：催化燃烧工作环境：温度℃℃，湿度小于报警音量：大于分贝故障检测：自动检测系统，系统内部软、硬件出现错误时，黄灯常亮报警方式：声光报警电源指示：绿色（预热状态电源指示灯闪烁，预热完毕后才能测试，工作状态长亮）报警指示：红灯闪亮报警状态：红灯闪烁，蜂鸣器鸣叫，（当检测的气体浓度低于报警点时，报警器回到监测状态）报警器尺寸：××基本功能：燃气泄漏探测器是我公司自主研发生产的安防系列产品，广泛应用于家庭和单位使用人工煤气、天然气和液化石油气设备的安全防范报警。

对现场发生的燃气泄漏情况及时报警，并对外发出报警信号，同时自动启动设备关闭燃气管道阀门，保障您的生命和财产的安全。

增传感器漂移自动补偿功能,防止了误报和漏报，目前此技术国内首创。

报警器故障提示功能,传感器损坏自动提示，以便用户更换和维修,防止了不报。

联动机械手联动电磁阀三灯带切断阀产品参数：型号：机械手电磁阀适用电压：静态：功耗小于，报警小于报警浓度：液化气，天然气，城市煤气工作环境：温度℃℃，湿度小于报警音量：大于分贝故障检测：自动检测系统，系统内部软、硬件出现错误时，黄灯常亮报警方式：声光报警电源指示：绿色（预热状态电源指示灯闪烁，预热完毕后才能测试，工作状态长亮）报警指示：红灯闪亮报警状态：红灯闪烁，蜂鸣器鸣叫，（当检测的气体浓度低于报警点时，报警器回到监测状态）报警器尺寸：××电磁阀型号：, , (可选）机械手型号：通用联动机械手联动电磁阀适用电压：；（可定制）静态：功耗小于，报警小于报警浓度：液化气，天然气，城市煤气工作环境：温度℃℃，湿度小于报警音量：大于分贝故障检测：自动检测系统，系统内部软、硬件出现错误时，黄灯常亮报警方式：声光报警电源指示：绿色（预热状态电源指示灯闪烁，预热完毕后才能测试，工作状态长亮）报警指示：红灯闪亮报警状态：红灯闪烁，蜂鸣器鸣叫，（当检测的气体浓度低于报警点时，报警器回到监测状态）附加功能：联动排气扇、联机械手、电磁阀、有线联网、无线联网（可选）无线联网方式：( )电磁阀型号：, , (可选）机械手型号：通用企业文化伟华使命：创造安全的工作、生活环境伟华愿景：安全工作、和谐生活伟华作风：勤奋务实、协作进取价值观：创新、合作、共赢质量方针：诚信、优质、高效服务理念：为客户创造价值专业品质保证:.中国燃气具质量检测中心检验合格.中国大地保险公司承保万产品责任保险.产品通过认证并拥有自营进出口权的生产型企业.中国安防产品知名品牌) 采用世界顶级低功耗系列传感器，已率先攻克误报难题。

专利名称：一种煤气泄漏报警装置专利类型：发明专利
发明人：不公告发明人
申请号：CN201611143738.9申请日：20161213
公开号：CN108226379A
公开日：
20180629
专利内容由知识产权出版社提供
摘要：本发明属于电子设备技术领域，具体的说涉及一种煤气泄漏报警装置。

本发明提供的一种煤气泄漏报警装置，包括气体传感器、控制开关和报警器，其特征在于，还包括检测电路；所述气体传感器的输出端接检测电路的输入端；所述检测电路的输出端接控制开关的输入端；所述控制开关的输出端接报警器的输入端。

本发明的有益效果为，能有效提高煤气泄漏报警装置检测的精度，减少煤气泄漏报警装置误判的发生率。

本发明尤其适用于煤气泄漏报警。

申请人：乐山加兴科技有限公司
地址：614000 四川省乐山市高新区南新路20号国检中心2号楼6楼
国籍：CN
更多信息请下载全文后查看。

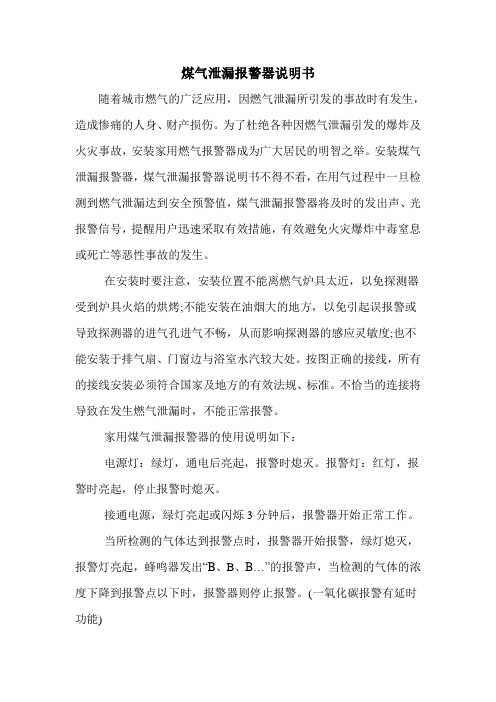

煤气泄漏报警器说明书随着城市燃气的广泛应用，因燃气泄漏所引发的事故时有发生，造成惨痛的人身、财产损伤。

为了杜绝各种因燃气泄漏引发的爆炸及火灾事故，安装家用燃气报警器成为广大居民的明智之举。

安装煤气泄漏报警器，煤气泄漏报警器说明书不得不看，在用气过程中一旦检测到燃气泄漏达到安全预警值，煤气泄漏报警器将及时的发出声、光报警信号，提醒用户迅速采取有效措施，有效避免火灾爆炸中毒窒息或死亡等恶性事故的发生。

在安装时要注意，安装位置不能离燃气炉具太近，以免探测器受到炉具火焰的烘烤;不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度;也不能安装于排气扇、门窗边与浴室水汽较大处。

按图正确的接线，所有的接线安装必须符合国家及地方的有效法规、标准。

不恰当的连接将导致在发生燃气泄漏时，不能正常报警。

家用煤气泄漏报警器的使用说明如下：电源灯：绿灯，通电后亮起，报警时熄灭。

报警灯：红灯，报警时亮起，停止报警时熄灭。

接通电源，绿灯亮起或闪烁3分钟后，报警器开始正常工作。

当所检测的气体达到报警点时，报警器开始报警，绿灯熄灭，报警灯亮起，蜂鸣器发出“B、B、B…”的报警声，当检测的气体的浓度下降到报警点以下时，报警器则停止报警。

(一氧化碳报警有延时功能)若增加了手动检测功能，当按动按键时，绿灯熄灭，报警灯亮起，蜂鸣器发出“B、B、B…”的报警声。

若增加了联排气扇功能，当报警器报警时，已联接的排气扇开始启动，自动排除有害气体。

若增加了联机械手或电磁阀功能，当报警器报警时，已联接的机械手或电磁阀会自动关闭煤气阀，从而切断有害气源。

若增加了联网功能的，当报警器报警时，管理中心或控制中心同时收到常开常闭(NO、NC)信号。

(对于增加了无线功能的，则报警主机将收到2-3秒的无线信号)。

对于使用煤气天然气的家庭来说，除了要了解煤气泄漏如何预防的知识外，还应重视泄漏报警器的安装。

目前市面上的泄漏报警器有煤气泄漏报警器、一氧化碳报警器、可燃气体报警器、家用燃气报警器等。
