浅谈焊接绝热气瓶的定期检验与评定方法作者：郑钦明来源：《科学与财富》2013年第06期摘要：本文以焊接绝热气瓶的定期检验与评定为主要研究方向，分析了提高静态日蒸发率的检测效率的方法，探讨了绝热效果失效的指标，研究了内胆材料的热冲击损伤，并重点探索了焊接绝热气瓶蒸发率自动检测与信息系统的开发，以供同行与业界借鉴和参考。
关键词：焊接绝热气瓶定期检验评定蒸发率一、焊接绝热气瓶概述低温焊接绝热气瓶是按照国家标准GB 24159-2009《焊接绝热气瓶》设计和制造的，简称“焊接绝热气瓶”，它是一种密闭容器，带有高真空夹层，通过真空夹层以及夹层内的反光镀层或多层绝热气体等来实现绝热保冷的。
其贮存介质为液氧、液氩、液氮、液化天然气、氧化亚氮和二氧化碳等低温气体，用于在正常环境温度（-49℃-60℃）下使用，公称容积为10L--450L，设计温度不低于--196℃，工作压力为0.2MPa-3.5MPa，可重复充装立式（或卧式）气瓶，目前在能源、交能及其它领域都已得到大量使用。
与此同时，我国在绝热气瓶的检验工艺与方法上，在绝热性能的评价上，在检验结果的处理与气瓶管理的自动化程度等方面，尚未有评定规范以及行业标准，缺乏可操作性强和通用性强的指标或依据，此外，由于工作过程中存在的非正常充装对内胆材料的热损伤情况尚需确证，笔者针对相关问题展开探讨。
二、缩短对蒸发率的检测时间，提高检测效率低温绝热容器的蒸发率是指气液两相达到热平衡后，单位时间内液体的蒸发量，是衡量低温绝热容器绝热性能优劣的重要参数，能够较为直观的反映焊接绝热气瓶的保冷性能。
然而，现有的蒸发率的测试方法，测试时间长达72小时以上，若能缩短检测时间，可有效提高焊接绝热气瓶的检测效率和使用率。
而在日常的试验及测试中，笔者发现，利用部分时段的蒸发率试验结果与模型预测法相结合，可有效减少蒸发率的试验时间。
对焊接绝热气瓶中液氮的蒸发率实测结果表明，在室内、无风、排气阀打开，或憋压、日照和有风条件下，瓶中液氮的重量随时间均呈线性规律递减。
![气瓶定期检验和评定[规程规定]](https://img.taocdn.com/s1/m/7ac51a9e6137ee06eef91827.png)
第11章气瓶定期检验与评定TSG R0006-2014《气瓶安全技术监察规程》相关规定：一检验机构及其检验人员气瓶定期检验机构应当按照《特种设备检验检测机构核准规则》(TSG Z7001)的规定，取得气瓶定期检验核准证，严格按照核准的检验范围从事气瓶定期检验工作，并接受质监部门的监督。
气瓶检验人员应当取得气瓶检验人员（QP-1）资格证书，气瓶无损检测人员应当取得相应无损检测资格证书。
二气瓶检验机构的主要职责：（1）对气瓶进行定期检验，出具检验报告，并且对其正确性负责；（2）对可拆卸的气瓶瓶阀等附件进行更换，更换的瓶阀应当选择具有相应瓶阀制造许可证的单位制造的气瓶阀门产品；（3）对气瓶表面涂敷颜色和色环，按照规定做出检验合格标志；（4）受气瓶产权单位委托，对报废气瓶进行消除使用功能(压扁或者解体)处理；（5）对超过设计使用年限的液化石油气瓶进行延长使用期的安全评定，并对其继续使用的结论负责。
检验单位的职责。
职责中包括对可拆卸的气瓶附件进行更换，应当理解为只能进行更换，不能进行修理，同时应选择具有瓶阀制造许可证的企业生产的气瓶阀门进行更换，不能随意更换阀门。
车用气瓶及其瓶阀附件，需要更换瓶阀附件时，不仅要选用通过了型式试验的瓶阀，还一定要选用与气瓶一起进行过型式试验的瓶阀，才能保证气瓶与瓶阀附件安全性能的一致性和适配性。
三检验工作安排气瓶产权单位或者充装单位应当及时将到期需要检验的气瓶(包括车用气瓶、呼吸器用气瓶)或者应提前检验的气瓶，送到有相应资质的气瓶定期检验机构进行定期检验。
气瓶定期检验机构接到送检气瓶后，应当及时进行检验。
禁止对气瓶和气瓶瓶阀进行修理、焊接、挖补、拆解和翻新。
四检验周期与报废年限（一）各类气瓶的检验周期气瓶的检验周期不得超过本条规定。
1、钢质无缝气瓶、钢质焊接气瓶(注)、铝-合金无缝气瓶：（1）盛装氮、六氟化硫、惰性气体及纯度大于等于99.999%的无腐蚀性高纯气体的气瓶，每5年检验1次；（2）盛装对瓶体材料能产生腐蚀作用的气体的气瓶、潜水气瓶以及常与海水接触的气瓶，每2年检验1次；（3）盛装其他气体的气瓶，每3年检验1次。

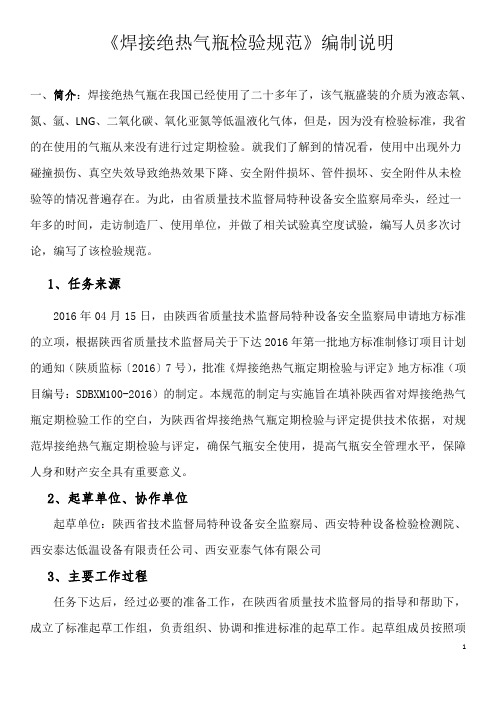

《焊接绝热气瓶检验规范》编制说明一、简介：焊接绝热气瓶在我国已经使用了二十多年了，该气瓶盛装的介质为液态氧、氮、氩、LNG、二氧化碳、氧化亚氮等低温液化气体，但是，因为没有检验标准，我省的在使用的气瓶从来没有进行过定期检验。
就我们了解到的情况看，使用中出现外力碰撞损伤、真空失效导致绝热效果下降、安全附件损坏、管件损坏、安全附件从未检验等的情况普遍存在。
为此，由省质量技术监督局特种设备安全监察局牵头，经过一年多的时间，走访制造厂、使用单位，并做了相关试验真空度试验，编写人员多次讨论，编写了该检验规范。
1、任务来源2016年04月15日，由陕西省质量技术监督局特种设备安全监察局申请地方标准的立项，根据陕西省质量技术监督局关于下达2016年第一批地方标准制修订项目计划的通知（陕质监标〔2016〕7号），批准《焊接绝热气瓶定期检验与评定》地方标准（项目编号：SDBXM100-2016）的制定。
本规范的制定与实施旨在填补陕西省对焊接绝热气瓶定期检验工作的空白，为陕西省焊接绝热气瓶定期检验与评定提供技术依据，对规范焊接绝热气瓶定期检验与评定，确保气瓶安全使用，提高气瓶安全管理水平，保障人身和财产安全具有重要意义。
2、起草单位、协作单位起草单位：陕西省技术监督局特种设备安全监察局、西安特种设备检验检测院、西安泰达低温设备有限责任公司、西安亚泰气体有限公司3、主要工作过程任务下达后，经过必要的准备工作，在陕西省质量技术监督局的指导和帮助下，成立了标准起草工作组，负责组织、协调和推进标准的起草工作。
起草组成员按照项目要求，制定了实施方案，明确了任务分工、工作要求和时间进度。
起草工作小组到现场对焊接绝热气瓶定期检验工作开展了认真的调研考察，收集了我国及先进省市相关的标准、文件、规范及技术资料，分析掌握了相关的规范性要求和各家的技术类型与功能特色，收集了有关的技术资料与标准编制需求。
起草组成员在根据《中华人民共和国特种设备安全法》、《特种设备安全监察条例》、《气瓶安全技术监察规程》的基础上，结合焊接绝热气瓶现场检验工作的特点和经验，并通过数次会议讨论和交流，逐步细化、完善、修改标准草案。
焊接绝热气瓶定期检验问题的探讨摘要：本文主要针对焊接绝热气瓶定期检验问题进行讨论，将气瓶的定期检验项目分为一般检验和专项检查，更准确的得出检验结论。
关键词：焊接绝热气瓶静态蒸发率定期检验焊接绝热气瓶又称低温绝热气瓶，是指在正常环境温度（-40℃～60℃）下使用，盛装液氧、液氮、液氩、液态二氧化碳、液化天然气（LNG）等低温液体介质，瓶体为钢质焊接、真空绝热结构，其公称工作压力为0.2MPa～3.5MPa，设计温度不低于-196℃，公称容积不小于10L。
现行的《气瓶安全监察规程》已经将焊接绝热气瓶纳入了定期检验的范围，然而焊接绝热气瓶定期检验规则一直没有出台，但各地气瓶检验机构都相继制定了可行的地方性的检验规则，为焊接绝热气瓶的定期检验提供了依据。
现结合我单位的检验工作实际谈谈焊接绝热气瓶的检验规则和检验项目。
一、检验周期气瓶的定期检验一般为每三年进行一次，车用（载）气瓶应每两年一次，使用期超过10年的，每年一次。
在使用过程中若发现气瓶有严重损伤、发生事故、出现异常情况或对其安全可靠性有怀疑的，应提前检验。
库存或停用时间超过一个检验周期的气瓶，启用前应进行检验。
二、检验项目定期检验项目分为一般检验和专项检查。
一般检验包括：资料审查、外观检查、安全附件及管路、阀门检验、静态蒸发率测试、气密性试验，必要时进行无损检测。
专项检查包括：内部检查、耐压试验，测试真空度或静态蒸发率、漏气速率、漏放气速率。
为对因外观检查、静态蒸发率达不到要求需进行维修的气瓶，应在维修后进行专项检查，专项检查一般由具有制造资质的单位进行，并出具相关证明。
三、一般检验1.资料审查1.1审核气瓶产品合格证、质量证明书、使用说明书、气瓶注册登记证（书）、历次检验报告及改造、维修资料。
1.2核查盛装介质与原始资料规定是否相符，了解气瓶使用频率和状况、使用方法，使用过程中有无异常，上次检验报告中存在问题是否进行整改。
2.检验准备2.1逐只检查、核对并登记气瓶制造标志和检验标志。
ICS 23.020.30J 74 DB11 北京市地方标准DB11/T 1521－2018焊接绝热气瓶定期检验与评定Periodic inspection and evaluation of welded insulated gas cylinders 2018-04-04发布2018-07-01实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 检验机构 (2)5 检验安全 (2)6 工业气瓶定期检验 (2)7 车用气瓶定期检验 (7)8 抽真空及维修后检测 (9)9 检验结论及后续工作 (10)10 信息化管理工作 (10)附录A（资料性附录）气瓶外壳凹陷尺寸的测量方法 (11)附录B（资料性附录）气瓶定期检验记录（示样） (13)附录C（资料性附录）工业焊接绝热气瓶定期检验报告 (15)附录D（资料性附录）车用液化天然气焊接绝热气瓶定期检验报告 (19)前言本标准按照GB/T 1.1—2009给出的规则起草。
本标准由北京市质量技术监督局提出并归口。
本标准由北京市质量技术监督局组织实施。
本标准起草单位：石家庄安瑞科气体机械有限公司、北京市特种设备检测中心、天津市特种设备监督检验技术研究院、中国工业气体工业协会、河北省特种设备学会、北京首钢氧气厂。
本标准主要起草人：王红霞、卫丽霞、康立杰、石莹、刘晗、贺小刚、姜斌、高玉锁、冯向东、柯进、谷全章。
焊接绝热气瓶定期检验与评定1 范围本标准规定了工业焊接绝热气瓶（以下简称工业气瓶）和车用液化天然气焊接绝热气瓶（以下简称车用气瓶）的定期检验与评定的基本方法和技术要求等。
本标准适用于在正常环境温度（-40℃～60℃）下使用，盛装介质为液氧、液氮、液氩、液态二氧化碳、液化天然气、氧化亚氮等，设计温度不低于-196℃、公称容积为10L～500L，公称工作压力为0.2MPa～3.5MPa可重复充装的工业气瓶的定期检验与评定。
钢质焊接气瓶定期检验与评定1 范围本标准规定了在用钢质焊接气瓶定期检验与评定的基本方法和技术要求。
本标准适用于水压实验压力不大于7.5MPa，水容积为10~1000L，用于储存和运输低压液化气体并可重复充装的钢质焊接气瓶（以下简称气瓶）的定期检验与评定。
本标准不适用于溶解乙炔气瓶、民用液化石油气瓶和灭火用气瓶。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB5100-1994 钢质焊接气瓶GB7144-1986 气瓶颜色标记GB8335-1998 气瓶专用螺纹GB/T8336-1998 气瓶专用螺纹量规GB/T10878-1989 气瓶锥螺纹丝锥GB/T12137-1989 气瓶气密性试验方法GB/T9251-1997 气瓶水压试验方法GB/T13005-1991 气瓶术语LD96-1996 气瓶改装程序3 检验周期与检验项目3.1 盛装一般气体的气瓶，每三年检验一次；盛装腐蚀性气体的气瓶，每二年检验一次。
在使用过程中若发现气瓶有严重腐蚀、损伤或其安全可靠有怀疑时，应提前进行检验。
库存或停用时间超过一个检验周期的气瓶，启用前应进行检验。
3.2 气瓶定期检验项目包括外观检查、焊缝检查、阀座与塞座检查、内部检查、容积测定、水压试验、瓶阀及卸压阀检验和气密性试验。
4 检验准备4.1 逐只检查登记气瓶制造标志和检验标志。
登记内容包括制造国别、制造厂名称或代号、出厂编号、出厂年月、公称工作压力、水压试验压力、实际容积、实际重量、上次检验日期。
4.1.1 未经劳动部门认可的厂商制造的气瓶、制造标志不符合GB5100或劳动部颁布的《气瓶安全监察规程》规定的气瓶、制造标志模糊不清或关键项目不全而无据可查的气瓶、有关政府文件规定不准再用的气瓶，登记后不予检验按报废处理。
4.1.2 对使用年限超过12年的盛装腐蚀性气体的气瓶以及使用期限超过20年的盛装其他气体的气瓶按报废处理，登记后不予检验。
Q∕GYTJ 宁波公运特种气瓶检验有限公司企业标准Q∕GYTJ 001—2016 焊接绝热气瓶定期检验与评定2016-09-01发布2016-11-01实施宁波公运特种气瓶检验有限公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 检验机构 (1)4 工业气瓶检验 (1)5 车用气瓶检验 (4)6抽真空处理 (7)7其他工作 (7)附录A （资料性附录）焊接绝热气瓶外壳凹陷尺寸的测量方法 (8)附录B （资料性附录）焊接绝热气瓶定期检验报告....................... 错误！未定义书签。
附录C （资料性附录）车用液化天然气焊接绝热气瓶定期检验报告. (13)前言本标准按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准对储存介质为液氧、液氮、液氩、液态二氧化碳、氧化亚氮和液化天然气等低温液体的焊接绝热气瓶以及车用液化天然气焊接绝热气瓶的定期检验提出了指导性要求，为焊接绝热气瓶以及车用液化天然气焊接绝热气瓶安全使用提供了可靠的保证。
本标准参照GB24159-2009《焊接绝热气瓶》有关术语表达和静态蒸发率合格指标。
本标准由宁波公运特种气瓶检验有限公司提出并归口。
本标准起草单位：宁波公运特种气瓶检验有限公司本标准主要起草人：包文忠本标准于2016年8月首次发布。
Q∕GYTJ 001—2016焊接绝热气瓶定期检验与评定1 范围本标准规定了在用焊接绝热气瓶（以下简称工业气瓶）和车用液化天然气焊接绝热气瓶（以下简称车用气瓶）的定期检验与评定的基本方法和技术要求。
本标准适用于在正常环境温度（-40℃～60℃）下使用，盛装介质为液氧、液氮、液氩、液态二氧化碳、氧化亚氮和液化天然气等低温液体，设计温度不低于-196℃、公称容积10～500L，工作压力为0.2MPa～3.5MPa可重复充装的工业气瓶的定期检验与评定；本标准也适用于在正常环境温度（-40℃～60℃）下使用，贮存介质为液化天然气，作为汽车燃料箱，设计温度不低于-196℃，公称容积为150L～1000L，工作压力为0.6MPa～3.5MPa可重复充装的车用气瓶的定期检验与评定。
注：除特殊说明外，本文以下内容中“气瓶”所指均包含工业气瓶和车用气瓶。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 3864 工业氮JB/T6896 空气分离设备表面清洁度GB12135 气瓶定期检验站技术条件GB/T12137 气瓶气密性试验方法GB16918 气瓶用爆破片装置GB24159 焊接绝热气瓶GB/T 18443.5 真空绝热深冷设备性能试验方法静态蒸发率测量JB/T4730 承压设备无损检测TSG Z7001 特种设备检验检测机构核准规则TSG RF0001 气瓶附件安全技术监察规程3 检验机构承担气瓶定期检验的检验机构，应当符合GB 12135的要求，并按TSG Z7001经国家特种设备安全监督管理部门核准。
4 工业气瓶检验4.1 检验周期Q∕GYTJ 001—20164.1.1工业气瓶的定期检验周期不超过3年。
4.1.2存在以下情况的应送检：4.1.2.1在使用过程中若发现气瓶有损伤或对其安全可靠性有怀疑时；4.1.2.2气瓶使用过程中，外表面出现“冒汗”、“结霜”现象，气瓶的外壳出现可见的霜冻分界面现象的（内置盘管式汽化器开启时造成的结霜现象除外）；4.1.2.3气瓶的安全阀频繁启跳，影响气瓶的使用性能；4.1.2.4库存超过一个检验周期的气瓶，启用前应进行检验；4.1.2.5瓶内介质不明、阀门无法开启的或安全附件失效的气瓶。
4.2 检验项目4.2.1工业气瓶的检验项目包括外部检查，内部检查（对于立式气瓶），安全附件、其他附件及管路检查，渗透检测（必要时），气密性试验，静态蒸发率检测。
4.2.2判定为不合格的工业气瓶如只需通过抽真空处理就能达到合格标准的，抽真空处理应在检验机构内进行；如需采用焊接等其他方式进行修理后才能达到合格标准的，应当送到原制造单位或具有相应资质的制造单位进行修理，修理后还需检验机构进行检验合格后方可使用。
4.3 检验准备4.3.1 技术档案资料审查4.3.1.1 首次检验时，审核气瓶出厂文件（包括产品合格证、质量证明书等）、使用说明书。
4.3.1.2历次检验报告。
4.3.1.3运行记录：包括充装记录和日常运行维护记录。
4.3.1.4 气瓶返厂修理的竣工资料。
4.3.2记录4.3.2.1逐只检查记录气瓶铭牌上的制造标志和检验标志。
记录内容包括制造国别、气瓶制造许可证编号、制造单位名称、气瓶编号、产品标准号及标准名称、制造年月、工作压力、内胆试验压力、充装介质、公称容积、最大充装量、气瓶净重、上次检验日期。
4.3.2.2对未取得特种设备制造许可的制造企业生产的气瓶、制造标志模糊不清或项目不全而又无据可查的气瓶、特种设备安全监督管理部门规定不准再用的气瓶，登记后不予检查应判定为不合格。
4.3.3称重与瓶内介质处理4.3.3.1对首次检查的工业气瓶应逐只称重，称重结果应与工业气瓶铭牌上的气瓶净重基本一致。
4.3.3.2应在保证安全、卫生和不污染环境的条件下，采取合适的方法将瓶内介质排出并妥善处理。
4.3.3.2对于瓶内介质不明、阀门无法开启的工业气瓶，安全附件失效的工业气瓶，应与待检瓶分别存放以待另行妥善处理。
5.3.4表面处理4.3.4.1 用不损伤瓶体金属的适当方法清除气瓶表面的污垢、沾染物等有碍表面检查的杂物。
4.3.4.2 对于工业气瓶，应确认瓶内压力、温度与周围环境一致后，卸下安全阀、压力表、液位计等可拆卸的附件，拆卸过程中不能损伤瓶体金属。
4.4 外部检查与评定4.4.1 以10倍的放大镜逐只对工业气瓶外表面以及铭牌是否符合《气瓶安全技术监察规程》的要求进行目测检查，发现以下缺陷应判定为不合格：Q∕GYTJ 001—20164.4.1.1工业气瓶铭牌中充装介质为两种以及两种以上的或铭牌不符合《气瓶安全技术监察规程》的要求。
4.4.1.2工业气瓶外表面、纵环焊缝对接接头，保护圈支撑、分配头、底座与瓶体角焊缝焊接接头以及分配头与工业气瓶阀门接管角焊缝焊接接头存在裂纹等缺陷。
对焊接接头缺陷的类型和严重性有疑问时，应进行渗透检测，渗透检测应符合JB/T 4730.5要求，合格级别为不低于I级。
4.4.1.3工业气瓶外壳有严重变形的机械损伤等可能影响夹层绝热性能的；外壳凹陷深度大于或等于12mm，并且凹陷长度大于或等于外壳周长的13%时（外壳凹陷尺寸的测量方法见附录A）。
4.4.1.4工业气瓶外壳在盛装低温液体时达到平衡状态下有结霜、冒汗等异常现象的。
4.4.1.5工业气瓶保护圈、分配头有变形、开裂、腐蚀或其他机械损伤而失去作用的。
4.4.1.6 工业气瓶底座有变形，各组件有损坏，底座与瓶体连接后有异常倾斜现象的。
4.5内部检查用≤24伏的小灯泡或内窥仪逐只对工业气瓶的内部进行检查。
工业气瓶内部有异物时采用适当方法将其取出；工业气瓶内部有污染物时应用氮气进行吹扫。
4.6安全附件、其他附件及管路检查4.6.1 安全附件检查安全附件应符合TSG RF0001、国家标准或专业标准的相关要求，应选用有特种设备安全监察管理部门颁发制造许可证的制造企业生产的产品，其型号、规格及技术参数应明确、清晰。
工业气瓶安全附件包括：安全阀、压力表、爆破片、液位计。
安全附件应进行定期校验和检定，安全阀至少每年校验一次，压力表至少每半年检定一次，爆破片每3年至少更换一次（制造单位明确延长或缩短使用寿命的除外），立式工业气瓶还应检查液位计。
4.6.1.1安全阀4.6.1.1.1检查阀体（或合格证）上标注的开启压力是否与所使用的工业气瓶压力等级相适应；4.6.1.1.2检查阀体、连接螺纹是否完好；4.6.1.1.3工业气瓶如装有一只安全阀，开启压力为不大于工作压力的1.2倍。
盛装LNG介质的工业气瓶应装有二只安全阀，一级安全阀开启压力为工作压力的1.0～1.2倍，二级安全阀开启压力为不大于工作压力的1.8倍。
4.6.1.2 压力表4.6.1.2.1压力表的量程应与所用气瓶的压力级别相适应；4.6.1.2.2压力表出现外壳损坏，表盘玻璃破裂、刻度指示值不清晰、指针扭曲断裂、泄压后指针不归零位、铅封损坏等情况时应更换；4.6.1.2.3压力表应检定合格后方可使用；4.6.1.2.4压力表应采用禁油压力表，其精度不低于2.5级，量程为工作压力的1.5～3.0倍。
4.6.1.3 爆破片4.6.1.3.1爆破片应符合GB16918的要求，且爆破片的爆破压力为不大于工作压力的2.0倍。
爆破片标注的爆破压力应与所用气瓶的压力级别相适应；4.6.1.3.2检查连接螺纹是否完好。
4.6.1.4液位计4.6.1.4.1检查液位计是否与充装介质相适合；4.6.1.4.2检查液位计外观及附件。
必要时拆卸液位计，检查液位计的浮杆是否变形，组件是否齐全、完好，检查液面指示环（或表头）；Q∕GYTJ 001—20164.6.1.4.3 连接螺纹不得有裂纹性缺陷。
4.6.1.4.4液位计出现假液位、表盘模糊不清、泄漏等情况时应进行校正或更换；4.6.1.4.5液位计重新安装时应更换指示器基座的密封垫圈。
4.6.2 其他附件及管路检查4.6.2.1阀门检查4.6.2.1.1采用10倍放大镜目测检查阀体和螺纹有无裂纹、变形或其它机械损伤。
阀体不允许有严重变形，螺纹不得有裂纹或裂纹性缺陷；截止阀和调压阀应保证启闭自如，不允许泄漏；当截止阀出现泄漏等其他异常情况时允许更换由原阀门制造厂提供的阀芯总成，当调压阀出现泄漏或压力不稳定等其他异常情况时允许更换由原阀门制造厂提供的膜片总成。
4.6.2.2管路检查采用10倍放大镜目测检查检查各管路及管路接头有无堵塞现象，检查管路接头、焊缝等处有无裂纹、损伤等缺陷。
必要时可进行渗透检测，渗透检测应符合JB/T 4730.5要求，合格级别为不低于I级。
4.6.3 用于工业气瓶的安全附件、管路、阀门应满足低温液体充装、输出、排放等操作要求，所用的密封件不得与所盛装的介质发生化学反应。
4.6.4 所有从瓶体上拆除的附件分别检查合格后，根据盛装介质的特殊要求对表面作相应的处理，并按使用说明书的要求进行组装。
4.6.5 对盛装液氧、氧化亚氮的工业气瓶，应检查瓶内有无被油脂沾污，发现有油脂沾污时，应进行脱脂处理；对外壳、安全附件、管路、阀门及各拆装接口均应进行脱脂、去油处理，检查工作中应确保气瓶不被油脂污染且符合JB/T6896有关规定。
