ADI Blackfin处理器目标应用

Blackfin561 VS TMS320DM642 全面比较德州仪器公司(Texas Instruments以下简称TI公司)和美国模拟器件公司(Analog Devices以下简称ADI公司)，作为全球领先的高性能DSP供应商，它们几乎占据了全球DSP市场全部分额。

TMS320DM642（以下简称DM462）是TI公司近来发布的新一代多媒体处理器，它基于其第二代高性能的 VelociTI VLIW结构，适用于多种数字媒体应用，它的时钟频率为600MHz，指令速度高达4800MIPS。

而ADSP-BF561（以下简称BF561）处理器是ADI公司推出的Blackfin 系列中的高性能产品，主要针对于多媒体和通信方面的各种应用。

BF561的核心由两枚独立的Blackfin 处理器组成。

它集成了一套通用的数字图像处理外围设备，为数字图像处理和多媒体应用创建了一个完整的系统级片上解决方案。

下面我们将对TI公司的 TMS320DM642与ADI公司的Blackfin561做一些简要介绍和比较。

一、体系结构TMS320DM642与Blackfin561的体系结构的最大差别在于TMS320DM642是单核结构、而Blackfin561是双核结构，这就从整体上决定了它们之间的整个架构的不一致性。

图1 DM642的内核结构如图1所示，DM642内核包含8 个并行的处理单元(.L1，.L2，.S1，.S2，M1，.M2，.D1，.D2)，两个通用寄存器组(A和B，各32 个32-bit通用寄存器)，两个从内存读取数据的通道(LD1和LD2)，两个写内存的数据通道(ST1和ST2)，两个数据地址通道(DA1和DA2)，两个寄存器组数据交叉通道(1X和2X)，两个乘法单元（M）、六个32-bit 的算术单元、40-bit的ALU和40-bit的桶型移位器。

DM642乘法单元（M）每个时钟周期执行两个16-bit的乘法，此外，每个乘法单元（M）可以在每个周期内作4 个8 bit 的乘法。

ADI新型雷达传感器系统应用的详细资料概述ADI公司特地开发了一款新颖的24GHz雷达系统级原型解决方案(称为DemoRAD, 演示雷达)，可以在整个系统参考设计中实现硬件和软件应用开发。

演示雷达平台提供硬件和软件，支持快速评估和开发24 GHz雷达，且无需RF微波和信号链系统专业知识，因此可在产品开发阶段大大降低开发时间，并减少系统专业知识需求。

随着新型射频雷达传感器应用的出现，24GHz硅基毫米波雷达技术正在越来越多地用于汽车、无人机、泛工业和消费类应用等大众市场，作为非接触式智能传感器应用。

ADI的新型24 GHz雷达产品提供出色的性能和高集成度，是小尺寸、低成本且易用的超低功耗解决方案，适用于物理检测、跟踪、安全控制和防撞警告系统等应用。

而随着这一新型射频雷达传感器应用的出现，许多希望能够快速完成雷达传感器解决方案评估、设计，制造雷达传感器解决方案的公司将会面临一系列新的开发挑战。

为了解决这一重大痛点问题，ADI公司特地开发了一款新颖的24GHz雷达系统级原型解决方案(称为DemoRAD, 演示雷达)，可以在整个系统参考设计中实现硬件和软件应用开发。

它提供可在几分钟内开箱即用的软件示例，并轻松启动雷达传感器。

该方案可对产品进行快速原型制作，从而测量目标/对象存在、运动、角位置、速度以及传感器范围等实时信息。

演示雷达是一款完整的天线到比特解决方案，拥有完整的ADI信号链。

采用ADI公司的24 GHz、多通道雷达解决方案。

这个产品包括一个两通道发送，四通道接收解决方案，提供执行FM-CW调制的斜坡PLL，ADC可以将基带信号转换进入DSP，为我们提供完整的信号链。

传感器包含单个PCB，正面连接至24 GHz RF芯片组，集成2个发射器/4个接收器天线，反面有数据采集ADC和DSP。

客户可在这个参考设计的基础上构建其最终产品设计。

该演示雷达只需连接USB和电源，用户就可以启动运行，在几分钟之内收到雷达信号。

adi芯片用途
ADI芯片（Analog Devices Inc.）是一种高精度模拟数字转换芯片，广泛应用于电子设备中。

该芯片的优点在于其高精度、低功耗、低噪声等特点，使得其在各种电子设备中得到了广泛应用。

ADI芯片在工业控制领域中具有重要的用途。

在工业控制系统中，需要对各种信号进行采集和转换，并将其转换成数字信号进行处理。

ADI芯片可以实现高精度的信号采集和转换，从而保证了工业控制系统的稳定性和可靠性。

ADI芯片在医疗设备领域中也具有重要的应用。

在医疗设备中，需要对各种信号进行采集和处理，如心电图、血压、体温等。

ADI芯片可以实现高精度的信号采集和转换，并且具有低噪声、低功耗的特点，从而保证了医疗设备的准确性和安全性。

ADI芯片还被广泛应用于无线通信领域。

在无线通信设备中，需要对各种信号进行采集和处理，如音频、视频、图像等。

ADI芯片可以实现高精度的信号采集和转换，并且具有低功耗、低噪声的特点，从而保证了无线通信设备的稳定性和可靠性。

除此之外，ADI芯片还被广泛应用于汽车电子领域。

在汽车电子中，需要对各种信号进行采集和处理，如车速、转速、油量等。

ADI芯片可以实现高精度的信号采集和转换，并且具有低功耗、低噪声的
特点，从而保证了汽车电子设备的稳定性和可靠性。

ADI芯片是一种高精度模拟数字转换芯片，具有高精度、低功耗、低噪声等特点，广泛应用于工业控制、医疗设备、无线通信、汽车电子等领域。

随着科技的不断发展，ADI芯片的应用范围也在不断扩大，未来将会有更多的领域使用ADI芯片，为我们的生活带来更多的便利。

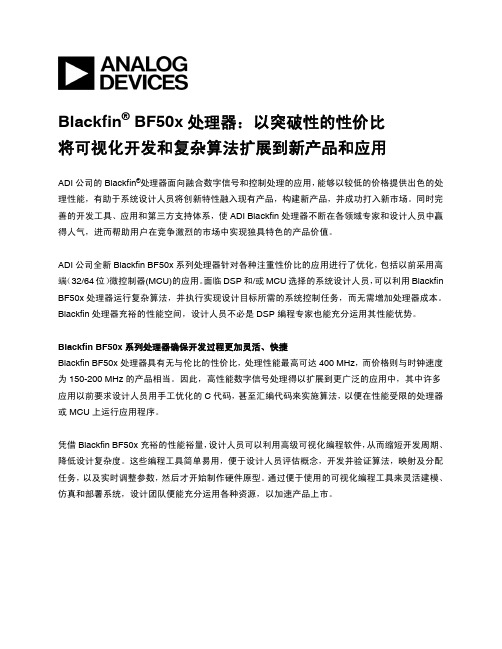

Blackfin® BF50x处理器：以突破性的性价比将可视化开发和复杂算法扩展到新产品和应用ADI公司的Blackfin®处理器面向融合数字信号和控制处理的应用，能够以较低的价格提供出色的处理性能，有助于系统设计人员将创新特性融入现有产品，构建新产品，并成功打入新市场。

同时完善的开发工具、应用和第三方支持体系，使ADI Blackfin处理器不断在各领域专家和设计人员中赢得人气，进而帮助用户在竞争激烈的市场中实现独具特色的产品价值。

ADI公司全新Blackfin BF50x系列处理器针对各种注重性价比的应用进行了优化，包括以前采用高端（32/64位）微控制器(MCU)的应用。

面临DSP和/或MCU选择的系统设计人员，可以利用Blackfin BF50x处理器运行复杂算法，并执行实现设计目标所需的系统控制任务，而无需增加处理器成本。

Blackfin处理器充裕的性能空间，设计人员不必是DSP编程专家也能充分运用其性能优势。

Blackfin BF50x系列处理器确保开发过程更加灵活、快捷Blackfin BF50x处理器具有无与伦比的性价比，处理性能最高可达400 MHz，而价格则与时钟速度为150-200 MHz的产品相当。

因此，高性能数字信号处理得以扩展到更广泛的应用中，其中许多应用以前要求设计人员用手工优化的C代码，甚至汇编代码来实施算法，以便在性能受限的处理器或MCU上运行应用程序。

凭借Blackfin BF50x充裕的性能裕量，设计人员可以利用高级可视化编程软件，从而缩短开发周期、降低设计复杂度。

这些编程工具简单易用，便于设计人员评估概念，开发并验证算法，映射及分配任务，以及实时调整参数，然后才开始制作硬件原型。

通过便于使用的可视化编程工具来灵活建模、仿真和部署系统，设计团队便能充分运用各种资源，以加速产品上市。

利用可视化编程降低开发复杂度可视化编程工具为系统设计人员提供了一个摘要的设计界面，并处理代码的产生，因而不要求设计人员具备专门的DSP编程经验。

知名厂商热门MCU芯片应用（一）：ADSP系列AD SP——美国模拟器件公司（ADI：Analog Device Instrument）生产的数字信号处理芯片（DSP:Digital Singal Process or），代表系列有 ADSP Sharc 211xx （低端领域），ADSP Ti ge rS harc 101，201（高端领域），ADSP Bl ac kfin 系列（消费电子领域）。

ADSP与另外一个著名的德州仪器（TI：Te xas Instrument）生产的芯片特点相比较，具有浮点运算强，SIM D（单指令多数据）编程的优势，比较新的Blackfin系列比同一级别TI产品功耗低。

缺点是ADSP不如TI的C语言编译优化好.TI已经普及了C语言的编程，而AD芯片的性能发挥比较依赖程序员的编程水平.ADSP的Linkport数据传输能力强是一大特色，但是使用起来不够稳定，调试难度大。

ADI提供的Visual DSP ++2.0， 3.0， 4.0， 4.5 编程环境，可以支持软件人员开发调试。

下面是电子发烧友网编辑推荐的几个关于ADSP系列芯片的一些典型应用。

一、一种基于ADSP-2188M的多传感器数据采集系统摘要：在移动智能体的研制中，能够实时地探测周围环境信息的传感器系统是至关重要的。

本文介绍了一种以DSP-ADSP-2188M为核心的传感器数据采集系统的软、硬件设计和工作原理，以及与上位机通信的设计和实现过程。

该系统可以应用于移动机器人、智能轮椅、自动制导车辆等移动智能系统中。

引言在自主移动机器人系统、智能轮椅、自动制导车辆等智能移动系统中，需要实时地采集未知和不确定环境中的信息，以完成避障、环境地图绘制、导航、定位等运作，然后进行路径规划等任务。

这些任务必须依靠能实时感知环境信息的传感器系统来完成。

为了在复杂环境中获取有效的信息，这些系统往往安装有种类各异的传感器。

目前，常用的有视觉、激光、红外、超声等传感器。

心电图(ECG)设计面临的挑战及其应对措施工程师们可以利用ADI解决方案来应对心电图子系统设计的重大挑战，包括安全、共模/差模干扰、输入动态范围要求、设备可靠性和保护、降噪以及EMC/RFI考虑。

心电图(ECG)是一种常见的医疗记录，在许多恶劣的环境中，它也必须清晰可读并保持精确。

无论是医院、救护车、飞机、轮船、诊所还是家里，干扰源无处不在。

新一代高度便携式ECG技术使我们能够在更多的环境条件下测量心脏的电活动。

随着ECG子系统越来越多地投入医院外应用，制造商面临着持续的降低系统成本并缩短开发时间，同时保持或提高性能水平的压力，这就给ECG设计工程师提出了相当严苛的要求：实现一种安全有效、能够应对目标使用环境挑战的ECG子系统。

本文说明通常所认为的ECG子系统设计的主要挑战，并提供关于如何应对的各种方法建议。

本文讨论的挑战包括安全、共模/差模干扰、输入动态范围要求、设备可靠性和保护、降噪以及EMC/RFI考虑。

挑战1：达到最高安全标准，确保ECG子系统安全有效安全始终是ECG设计师的头号关注对象。

设计师必须严防来自交流电源的电涌或过压，以及经过ECG电极的任何可能超过10 μA rms推荐限值的电流路径影响到病人和操作人员。

在ECG子系统本身或其它与病人或操作人员相连的医疗设备发生故障时，可能出现危险电压或电流，ECG设计的终极目标就是确保病人和操作人员安全，不会受此类电压或电流伤害。

图1. 交流电源耦合简图开始ECG设计之前，工程师必须确定其临床应用及在哪里使用和存放设备。

工程师必须评估所有可能导致电流施加于病人的设备误用情况和潜在外部连接。

当施加的电流（吸入或流出）小于10 μA rms时，即使在单一故障条件下，操作人员和病人的安全也不会有问题。

必须防止病人意外触电，并且保护ECG设备不受紧急使用心脏除颤器所产生的极端电压影响。

ECG系统必须符合联邦法律、国际标准和相关国家/地区指令的要求。

ADI高性能ADSP-BF60x系列Blackfin处理器来源:与非网Analog Devices, Inc.，全球领先的高性能信号处理解决方案供应商，最近推出一系列双核，1GHz处理能力的Blackfin 处理器。

ADSP-BF608 和 ADSP-BF609 针对嵌入式视觉应用进行了优化，并均配备一个称为“流水线视觉处理器(PVP)”的高性能视频分析加速器。

PVP 由一组可配置的处理模块构成，设计用于加速多达5个并行图像算法，从而实现极高的分析性能。

这些处理器是许多应用的理想之选，如高级汽车辅助驾驶系统(ADAS)、工业机器视觉和安防/监控系统等。

ADSP-BF606 和 ADSP-BF607 是不含PVP 的处理器，旨在灵活地用于各种不同的通用数字信号处理应用，如无线通信、工业过程控制和电网监控/保护等。

点击下载ADSP-BF60x系列处理器数据手册：ADSP-BF606_607_608_609数据手册.pdf这四款新型处理器均具有两个500 MHz 内核及Blackfin 系列中最大容量的片内存储器，并且针对低功耗工作进行了优化。

其它针对低功耗而优化的特性包括：新的高带宽数据交换结构、丰富的外设和安全特性。

低功耗可带来许多好处，如高温工作、尺寸更小、系统成本更低等。

ADSP-BF609 的典型功耗为400 mW。

ADI ADSP BF60x 系列处理器嵌入式视觉联盟创始人Jeff Bier 表示：“嵌入式视觉技术使得电子产品更加智能、响应能力更强。

视觉算法对计算能力的要求非常高，而且差异甚大。

因此，高性能、高性价比可编程处理器对这些应用至关重要。

ADI 公司针对嵌入式视觉应用推出了一种功能强大的架构，我要为ADI 公司引领市场的勇气而鼓掌。

”∙欲了解更多信息，请下载数据手册或申请样片，网址为：/zh/pr0328/bf60xseries∙欲观看ADSP-BF60x 系列的应用视频，请访问：/video/products/processors-dsp/1522874826001/Introducing-the-Blac kfin-ADSP-BF60x-Processors/∙∙欲了解有关ADI 公司数字信号处理器的更多信息，请访问：/zh/pr0328/processors-dsp∙更多有关产品信息，请致电亚洲技术支持中心：400 6100 006, 或发送邮件至china.support@，也可点击 ADI 官方微博/analogdevices了解最新产品等信息。

【关键字】方案华恒基于Blackfin处理器的下一代MP4方案突破视频内容瓶颈肖巍华恒科技科技的日益创新，数码产品的不断更迭，给人们的娱乐生活带来不断的惊喜和新的选择。

MP4就是最近几年崭露头角的便携娱乐产品的新生力量，对于这种能够播放影片、欣赏图片的新型播放器，尽管有许多人认为它会被具有多媒体功能的手机替代，它的销量的节节攀升，还是表明了这种产品的强劲的市场潜力。

2006年全球MP4的销售，据iSuppli测算，已达到5800万台，而其预测2007年这一数据会增长一倍多，达到1.17亿台。

本文将从视频格式、保存介质、显示屏等三个方面对MP4做出分析，并介绍华恒科技基于ADSP-BF533的下一代MP4方案。

一、MP4市场情况1.音视频格式目前市面上的入门级MP4，其主要特征为能够播放MP3、JPEG和MPEG4视频，如果JPEG图像的分辨率大于2Mp，则播放速度会非常缓慢。

中端MP4通常能够支持比较多的多媒体格式，如MP3、WMA、MIDI播放；JPEG和BMP播放；以及MPEG、AVI、FLV、3GP、SWF-Flash、DivX、XviD等格式的播放。

几乎所有的中低端MP4都需要用户在PC上转换其视频内容的代码，这不仅浪费时间，而且会在代码转换过程中导致视频内容的质量下降。

花费大量的时间在电脑上进行转码，让用户对MP4的视频功能望而却步，也成为MP4不能够为用户接受的一大瓶颈。

而目前MP4播放内容的来源主要是互联网，对互联网主要视频格式Realmedia的支持，可以说成为MP4真正实现视频播放应用的一个关键因素。

MP4设计采用的主处理器主要有两种，一种是芯片内部集成硬件编解码器的专用处理器，实现音视频算法就是靠硬件实现，另一种是通用型处理器，音视频编解码靠算法或程序来实现。

即有硬件编解码和软件编解码的区别，硬件编解码只能支持有限的视频格式，设计不灵活。

软件编解码具有较高的灵活度，可以通过升级的方式，来实现对多种不同视频格式的支持，对于未来可能出现的编解码格式，也能够进行跟踪。
