ABB是电力和自动化技术领域的全球领先公司，能够帮助公用事业和工业客户提升其业绩，同时降低对环境影响。
ABB集团总部位于瑞士苏黎世,在全球100多个国家拥有120,000名员工。
ABB厦门低压电器设备有限公司成立于1994年8月，是ABB集团在厦门投资兴建的第二家合资企业，主要生产MNS低压开关柜、Megamax F 和E max系列空气断路器,并提供先进的智能化配电元件和系统，包括智能化测控仪表、智能马达保护控制器、智能配电人机界面、ESD3000变配电监控系统。
产品广泛应用于核电站、电厂、地铁、大桥等国内众多重点企业。
测控仪表测控仪表测控仪表可以直接取代常规电力变送器及测量仪表。
作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率，带RS485通讯、报警输出、开关量输入/输出等功能。
此系列仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的电压、电流、功率、功率因数和电能等仪表。
电力监控仪表知名品牌主要有上海安科瑞PZ80L-E4、PZ80L-AI3、PZ48-AI，北京爱博精电EV100等等。
适用环境l 工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃l 储存温度：-20℃~+70℃等l 相对湿度：≤93%RH，不结露，无腐蚀性气体场所l 海拔高度：≤2500m 电磁兼容l 静电抗干扰实验Ⅲ级(IEC61000-4-2) l 辐射抗干扰试验Ⅲ级(IEC61000-4-3) l 电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4) l 浪涌抗干扰试验Ⅳ级(IEC61000-4-5) l 射频传导干扰试验Ⅲ级(IEC61000-4-6) l 电磁场抗干扰试验Ⅲ级(IEC61000-4-8) 技术参数电流输入电流：1A、5A 持续1.2倍，瞬时10倍/秒功耗＜0.5VA 电压输入电压：100V、220V、380V 持续1.2倍，瞬时2倍/秒功耗＜0.5VA 精度等级电流、电压：0.5级频率：0.05Hz 有功功率、有功电能：0.5级无功功率、无功电能：1.0级绝缘电阻≥100MΩ工频耐压电源/输入/输出之间2kV/1min 平均无故障工作时间≥50000h 电能2路集电极开路的光耦脉冲工作电源工作范围AC80~270V或DC100-350V，45Hz~65Hz；功耗＜1.2VA 模拟量输出4-20mA、0-20mA、0-5V等通讯RS485接口MODBUS-RTU协议报警1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置开关量输入无源干接点输入方式：内置电源，光耦隔离开关量输出继电器常开触点输出：1A/30VDC、2A/250VAC 选配功能l C —带RS485通讯接口，采用Modbus协议l K —带开关量输入／输出l M —模拟量输出l J —继电器报警输出显示方式带背光的液晶显示（附加L代号），数码管显示（无附加代号）仪表外形及安装尺寸单位mm l PZ48-AI方形—面框尺寸为仪表面框尺寸为48mm*48mm，开孔尺寸为44.5mm*44.5mm，安装深度为82mm l PＺ80L-E4方形—面框尺寸为仪表面框尺寸为80mm*80mm，开孔尺寸为76mm*76mm，安装深度为91mm l PZ72-AI方形—面框尺寸为仪表面框尺寸为72mm*72mm，开孔尺寸为67mm*67mm，安装深度为91mm l PZ96-AI方形—面框尺寸为仪表面框尺寸为96mm*96mm，开孔尺寸为88mm*88mm，安装深度为85mm l PZ42-AI3方形—面框尺寸为仪表面框尺寸为120mm*120mm，开孔尺寸为108mm*108mm，安装深度为85mm 范例型号：PZ42-AI/M输入：100A/5A模拟量输出：4~20mA辅助电源：AC220V/50HZ型号：PZ80L-E4／ＫＣ输入：380V 400A／５Ａ开关量输入／输出：2ＤＩ／2ＤＯ通讯：ＲＳ48５Ｍodbus协议电网：三相四线辅助电源：AC220V/50HZ断路器科技名词定义中文名称：断路器英文名称：circuit-breaker;circuit breaker定义1：能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
GCS、GCK、MNS、GGD低压开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。
GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。
母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。
而GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。
到今天，MNS和GCS做经济型的，水平母线也都是设在柜顶上，郑远林认为，经济型的差别已经很小了，还是看标准型的区别。
抽屉： GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。
GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。
MNS是从ABB公司引进的。
GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。
2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。
从强度上讲GCS要优于MNS。
但是从美观上讲，MNS要比GCS好看，很多厂家都采用C 型材做GCS。
GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。
3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。
相比之下GCS抽屉比MNS抽屉插拔更省力一点。
4，安装模数不同：MNS柜安装模数是250mm而GCS是200mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。
因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四分之一单元抽屉而MNS有）。

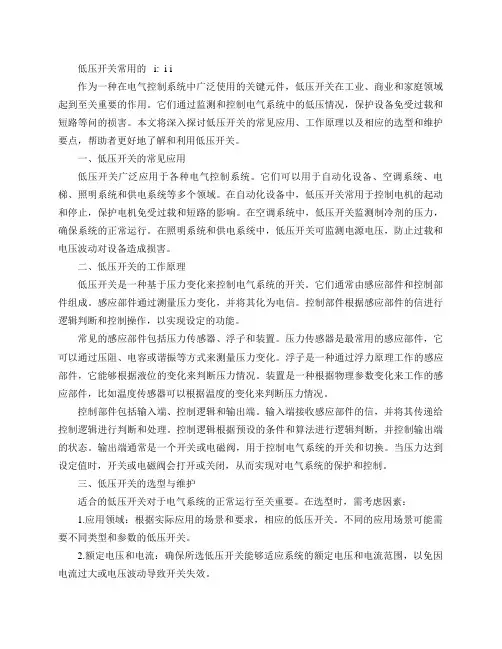

低压开关常用的 i: i i作为一种在电气控制系统中广泛使用的关键元件，低压开关在工业、商业和家庭领域起到至关重要的作用。
它们通过监测和控制电气系统中的低压情况，保护设备免受过载和短路等问的损害。
本文将深入探讨低压开关的常见应用、工作原理以及相应的选型和维护要点，帮助者更好地了解和利用低压开关。
一、低压开关的常见应用低压开关广泛应用于各种电气控制系统。
它们可以用于自动化设备、空调系统、电梯、照明系统和供电系统等多个领域。
在自动化设备中，低压开关常用于控制电机的起动和停止，保护电机免受过载和短路的影响。
在空调系统中，低压开关监测制冷剂的压力，确保系统的正常运行。
在照明系统和供电系统中，低压开关可监测电源电压，防止过载和电压波动对设备造成损害。
二、低压开关的工作原理低压开关是一种基于压力变化来控制电气系统的开关。
它们通常由感应部件和控制部件组成。
感应部件通过测量压力变化，并将其化为电信。
控制部件根据感应部件的信进行逻辑判断和控制操作，以实现设定的功能。
常见的感应部件包括压力传感器、浮子和装置。
压力传感器是最常用的感应部件，它可以通过压阻、电容或谐振等方式来测量压力变化。
浮子是一种通过浮力原理工作的感应部件，它能够根据液位的变化来判断压力情况。
装置是一种根据物理参数变化来工作的感应部件，比如温度传感器可以根据温度的变化来判断压力情况。
控制部件包括输入端、控制逻辑和输出端。
输入端接收感应部件的信，并将其传递给控制逻辑进行判断和处理。
控制逻辑根据预设的条件和算法进行逻辑判断，并控制输出端的状态。
输出端通常是一个开关或电磁阀，用于控制电气系统的开关和切换。
当压力达到设定值时，开关或电磁阀会打开或关闭，从而实现对电气系统的保护和控制。
三、低压开关的选型与维护适合的低压开关对于电气系统的正常运行至关重要。
在选型时，需考虑因素：1.应用领域：根据实际应用的场景和要求，相应的低压开关。
不同的应用场景可能需要不同类型和参数的低压开关。
低压开关柜介绍一、国内主要低压开关柜简介二、知名厂家开关柜介绍国内主要低压开关柜简介主要开关柜类型国内主要的低压开关柜有GGD、GCK、GCS、MNS，XLL2低压配电箱和XGM低压照明箱主要区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。
GCK柜和GCS、MNS柜抽屉推进机构不同；GCS和MNS柜最主要的区别是GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
优缺点总体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较大。
如果客户提供的地方小，做不了固定式的要改为做抽出式。
型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。
开关柜且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。
一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。
低压抽出式开关柜：具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。
根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。
分类介绍GGDGCKGCSMNS系列产品优点：◆设计紧凑：以较小的空间能合纳较多的功能单元。
◆结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。
◆采用标准模块设计：分别可组成保护、操作、转换、控制、调节、指示等标准单元，用户可根据需要任意选用组装◆技术性能高，主要参数达到当代国际技术水平。
低压配电柜基础知识陕西雁通电子科技有限责任公司质技部2013.6内容❑低压开关柜的定义,功能及分类❑低压开关柜的主要组成部分及基本结构❑低压配电系统❑常用低压成套装置介绍❑常用开关柜的操作方法❑低压系统供电设备日常维护低压开关柜的定义一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。
低压开关柜的功能及作用电能分配转换电机控制无功功率补偿保护人身防止触电(直接和间接接触)保护设备防止免受外界环境影响✓固定式:馈电回路或电机控制回路低压开关柜分类✓抽出式:馈电回路或电机控制回路按结构分：低压开关柜分类按用途分：✓配电用:馈电柜✓控制用:电机控制柜✓补偿用:如无功功率补偿柜功能单元分类固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置为保护人身和设备安全，将开关柜独立划分成几个隔室。
隔室分类：❑母线室：包括水平母线室与垂直母线室❑功能单元室(开关隔室)❑电缆出线室：包括电缆室❑二次设备室母线室电缆出线室功能单元室二次室开关柜的基本结构低压开关柜的主要组成部分柜体母线❑柜体：开关柜的外壳骨架及内部的安装、支撑件❑母线：一种可与几条电路分别连接的低阻抗导体❑功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）功能单元电缆出线开关柜的主要技术参数1.额定电流(通常同进线开关大小相同)2.额定电压/额定绝缘电压(400/1000V)3.进出线方式4.额定短时耐受电流( Icw/1s)5.柜体内部功能区域的划分(隔离方式)6.外壳防护等级7.安装地点及方式8.外形尺寸(同用户现场面积有关)9.颜色及表面处理10.接地系统下进侧进后进进线方式▪上进线▪下进线▪侧进线▪后进线上进前接线后接线出线方式▪前出线（顶部或底部）可以进行靠墙安装▪后出线（顶部或底部）不可以进行靠墙安装安装地点及安装方式安装地点分类：室内安装室外安装安装方式分类：靠墙安装离墙安装固定方式分类：螺栓固定电焊固定供电系统示意图K WK WK WK WK WK W K W K W低压进线变压器2低压进线变压器1进线主开关1进线主开关2联络开关负载负载电动机回路配电回路单线图示意将若干个回路组合装配成低压开关柜常用低压成套开关柜用途YT-GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流600-3150A的配电系统,作为动力,照明及供配电设备的电能转换,分配与控制之用.一、YT-GGD型交流低压配电柜■柜体的防护等级为IP30,用户也可根据环境的要求在IP20―IP40之间选择.结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF型材局部焊接组装而成,并有20模的安装孔,通用系数高■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运用途GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的配电系统,作为动力配电,电动机控制及照明等配电设备。
低压开关柜目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93《低压开关设备和控制设备总则》等标准。
<<常用低压电器之主令电器、电磁执行机构、电气安装附件>>姓名：序号：院别：班级：完成时间：常用低压电器（主令电器电磁执行机构电气安装附件）主令电器主令电器是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。
它包括控制按钮、行程开关、接近开关、转换开关和主令控制器等。
一．控制按钮（一）按钮开关用途.按钮开关，是一种结构简单，应用十分广泛的主令电器。
在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。
（二）按钮开关分类.按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。
为了标明各个按钮作用，以避免误操作，通常将按钮帽作成不同的颜色，以示区别，如红色为停止和急停按钮。
绿色为启动按钮。
黑色为点动按钮。
启动与停止交替按钮必须是黑色、白色或灰色，不得使用红色和绿色。
复位按钮必须是蓝色，当其兼有停止作用时，必须是红色等。
（三）工作原理：按钮被按下时，动触桥下移，动断静触点断开，动合静触点接通；松开按钮时，在复位弹簧的作用下，动触桥复位，动合静触点断开，经过一定行程后，动断静触点闭合复位。
（四）按钮的选用（1）根据使用场合和具体用途选择按钮的种类。
（2）根据工作状态指示和工作情况要求，选择按钮的颜色。
（3）根据控制回路的需要选择按钮的数量。
（五）按钮的安装与使用（1）按钮安装在面板上时，应布置整齐，排列合理。
（2）同一机床运动部件有几种不同的工作状态时，应使每一对相反状态的按钮安装在一组。
（3）按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。
（4）由于按钮的触头间距较小，应注意保持触头间的清洁。
（5）光标按钮一般不宜用于需长期通电显示处。
二．限位开关（一）限位开关用途限位开关，又称位置开关，是一种将机器信号换为电气信号，以控制运动部件位置或者行程的自动控制电器。
低压断路器的主要结构和各部件作用低压断路器是一种用于电力系统中的负载开关设备，广泛应用于低压配电系统、工业控制系统和家庭电气设备中。
它主要由外壳、断路机构、电磁触头和辅助结构等组成。
下面将详细介绍低压断路器的主要结构和各部件的作用。
1.外壳：外壳是低压断路器的外部包装，主要由绝缘材料制成，用于防止外部灰尘、水分等杂质进入断路器内部，保护内部元件的安全运行。
2.断路机构：断路机构是低压断路器的核心部分，主要由导电触头、固定触头、弹簧、操作机构、热释放装置等组成。
断路机构的作用是在断路器故障时迅速脱离电路，切断电流，保护电网和负载设备的安全运行。
-导电触头：导电触头是断路机构的动触头，可以通过操作机构实现接通和断开电路。
当低压断路器正常运行时，导电触头始终处于闭合状态，保证电流正常传输。
-固定触头：固定触头是断路机构的静触头，用于固定导电触头，以保证接触良好，防止发生过热或电弧现象。
-弹簧：弹簧是断路机构的动力源，通过弹性力量保持导电触头闭合，当断路器发生故障时，弹簧能够快速将触头从闭合位置弹出，切断电流。
-操作机构：操作机构是断路机构的控制装置，由手动或电动装置组成。
操作机构可以实现低压断路器的远程控制、状态显示和故障保护等功能。
-热释放装置：热释放装置是断路机构的重要安全保护装置，主要根据负载电流的大小，监测断路器内部的温度变化。
当负载电流超过额定值时，热释放装置会自动释放热能，使断路器跳闸，切断电流，保护设备安全运行。
3.电磁触头：电磁触头是低压断路器的电磁释放机构，主要由线圈、铁芯和移动触头等组成。
当短路或过载电流超过设定值时，电磁触头会受到电流作用力，产生吸合力，将断路机构脱离闭合状态，切断电流，保护电路和负载设备。
4.辅助结构：辅助结构包括过载保护装置、短路保护装置、电流互感器等。
它们通过监测电路中的电流变化，实时检测故障信息，并采取相应的保护措施，防止电路过负荷、短路等故障，提高断路器的安全性能。
MNSH低压抽出式开关柜简介一、产品优势：MNSH低压抽出式开关设备是采用目前先进的柜体组合装配式结构，既可正面操作，也可以装成反面操作。
可广泛应用于发电厂、变电所和大型建筑、机场、医院、工矿企业、地铁工程等各种低压配电系统作供电及配电之用。
MNSH低压开关柜包括固定技术和抽屉技术，选用材料又分钢板结构技术和塑料结构技术，后者技术水平达到当代国际水平。
本装置是一种用标准模件由工厂组装的组合式低压开关柜，适用于交流50~60Hz、额定工作电压600V及以下供电系统，用于发电输电、配电、电能转换和电能消耗设备的控制。
二、产品性能和特点：MNSH是一种全系列的低压开关柜，可以满足您全方位的需求。
适用于4000A以下的所有低压系统。
MNSH低压抽屉柜的整体结构布局美观、大方、线条流畅，抽屉功能单元的划分合理，符合电气参数的要求。
主构架采用C型开口型钢或覆铝锌板冲压成型，为全组装结构，结构紧凑。
装置的各功能室相互隔离，各室的作用相对独立。
MNSH型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。
室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。
水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，使装置的主电路具备较高短路强度能力。
MNSH型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。
抽屉可设计为四分之一单元，抽屉单元设有机械联锁装置。
采用高强度阻燃型工程塑料组件，安全防护性能高。
产品符合相关的国际及国家标准，.额定电流5000A，能安装8/4E抽屉36只，8/2E抽屉18只，8E抽屉9只，抽屉最大电流600A，具有以下几点优点：配电柜的基本柜架为组合式装配结构,结构通用性强，以25mm为模数的型材能满足各种结构型式；根据需要或不同的使用场合，柜体内可安装多种型号及规格的元器件,以满足各种使用要求。
最详细低压成套设备GCS、GCK、MNS、GGD开关柜特点详解低压成套设备GCS、GCK、MNS、GGD开关柜详解区别及优缺点在电气成套行业常见的低压开关柜有GCS、GCK、MNS、GGD。
一、字母代表含义1.GGD交流低压固定配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜2.GCK交流低压抽出式配电柜：G--柜式结构；C--抽出式；K--控制中心3.GCS交流低压抽出式配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统4.MNS交流低压抽出式配电柜；是按照瑞士ABB公司转让技术制造的产品。
二、柜型共同点与不同点GGD 是固定柜，GCK、GCS、MNS 是抽屉柜/固定分隔柜；GCK 柜和 GCS、MNS 柜抽屉推进机构不同；GCS 柜只能做单面操作柜，柜深800mm，GCS 设计最大电流只能做到 4000A；MNS 柜可以做双面操作柜，柜深 800mm、1000mm，设计最大电流可以做到 6300A。
模数/单元：GCK (森源)最小抽屉单元1模数；GCS最小抽屉单元1/2模数；MNS(进口ABB技术)最小抽屉单元1/4模数。
母线：MNS 和 GCS 的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中（先市场中有经济型为母线夹用塑料板罩住垂直铜排）；GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和 GCS、MNS 不同，比较简单。
抽屉：GCS 最小只能有 1/2 抽屉，MNS 有 1/4 抽屉，MNS 抽屉另有联锁机构，而 GCS 只是开关本身有。
三、各种型号开关柜优缺点大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。
如果客户提供的地点太少，做不了固定式的要改为做抽出式。
GGD 型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。
典型低压开关操作机构介绍
目前国内的开关机构类型越来越多，其开关机构本身的设计也存在一些不同之处，从而在与我公司低压保护装置的操作回路配合的过程中，就会遇到各种各样的异常现象，本文收集了目前比较典型的开关机构的回路特点，在此与大家一起交流一下。
我们在现场碰到的开关一般分为多油（比较老的型号，现在几乎见不到了）、少油（一些用户站还有）、SF6、真空、GIS（组合电器）等类型。
这些讲的都是开关的灭弧介质，对我们二次来说，密切相关的是开关的操作机构。
机构类型可分为电磁操作机构（比较老，一般在多油或少油断路器配的是这种）；弹簧操作机构（目前最常见的，SF6、真空、GIS一般配有这种机构）；最近ABB又推出一种最新的永磁操作机构（比如VM1真空断路器）。
1、电磁操作机构
电磁操作机构完全依靠合闸电流流过合闸线圈产生的电磁吸力来合闸同时压紧跳闸弹簧，跳闸时主要依靠跳闸弹簧来提供能量。
所以该类型操作机构跳闸电流较小，但合闸电流非常大，瞬间能达到一百多个安培。
这也是为什么传统变电站直流系统要分合闸母线控制母线的缘故。
合母提供合闸电源，控母给控制回路供电。
合闸母线是直接挂在电池组上，合母电压即电池组电压（一般240V左右），合闸时利用电池放电效应瞬间提供大电流，同时合闸时电压瞬间下降的很厉害。
而控制母线是通过硅链降压和合母连在一起（一般控制在220V），合闸时不会影响到控制母线电压的稳定。
因为电磁操作机构合闸电流非常大，所以保护合闸回路不是直接接通合闸线圈，而是接通合闸接触器。
跳闸回路直接接通跳闸线圈。
合闸接触器线圈一般是电压型的，阻值较大（一般几K）。
保护同这种回路配合时，应注意合闸保持一般启动不了。
但这问题也不大，跳闸保持TBJ一般能启动，所以防跳功能还存在。
该类型机构合闸时间较长（120ms~200ms），分闸时间较短
（60~80ms）。
2、弹簧操作机构
该类型机构是目前最常用的机构，其合闸分闸都依靠弹簧来提供能量，跳合闸线圈只是提供能量来拔出弹簧的定位卡销，所以跳合闸电流一般都不大。
弹簧储能通过储能电机压紧弹簧储能。
对弹操机构，合闸母线主要给储能电机供电，电流也不大，所以合母控母区别不太大。
保护同其配合，一般没什么特别需要注意的地方
3、永磁操作机构
永磁操作机构是ABB最近才应用到国内市场的一种新机构，首先应用于它的VM1型10KV
真空断路器上。
它原理同电磁型大体有点类似，主动轴为永磁材料制成，永磁体周围有电磁线圈。
正常情况下电磁线圈不带电，当开关要分闸或合闸时，通过改变线圈的极性利用磁力相吸或排斥的原理，驱动分闸或合闸。
虽然这个电流也不小，但开关是通过一个大容量电容来“储能”，动作时通过电容放电来提供大电流。
这种机构优点是体积小，传动机械部件少，所以可靠性较弹操机构要好。
同我们保护装置配合来说，我们跳合闸回路驱动的是一个高阻固态继电器，它实际上只需要我们给它提供一个动作脉冲即可。
所以对该开关，保持回路肯定启动不了，保护的防跳也不会启动（该机构本身带有防跳）。
但是要注意一点，因为固态继电器的动作电压较高，常规设计TWJ 负和合闸回路接在一起这种情况，有可能因为分压太多造成位置继电器不能启动（解决办法：把TWJ负端同合闸回路分开，单独接开关的一付常闭辅助触点）。
国内也有永磁操作机构的产品，但以前质量一直不太过关，这几年质量提上来后，也逐渐推向市场。
因为考虑到成本，国内永磁
机构一般不配电容，直接由合闸母线提供电流。
我们操作机构驱动的是分合闸接触器（一般选电流型的），保持及防跳一般可启动。
4、FS型“开关”及其它
我们上面所说的都是断路器（俗称开关），但我们在电厂施工时可能会碰到用户称为FS开关的情况。
FS开关实际上是负荷开关+快速熔断器的简称。
因为开关比较昂贵，为了节省成本采用这种FS回路。
正常电流由负荷开关切除，故障时由快速熔断器切除电流。
这种回路一般在电厂
6KV厂用电系统常见。
保护同这种回路配合，往往被要求当故障电流大于负荷开关所能允许的开断电流后，要禁止跳闸或靠延时，让快速熔丝切除电流。
有些电厂用户可能不希望保护有保持回路。
因为开关质量不好，可能导致辅助触点不到位，而保持回路一旦启动后，必须要靠断路器辅助触点打开才能返回，否则跳合闸电流会一直加在跳合圈上，直到线圈烧毁。
而跳合闸线圈是按短时通电设计的，电流加的时间一长，则很容易烧毁。
而我们肯定希望有保持回路，否则很容易烧保护接点。
当然如果现场用户坚持，也可去掉保持回路。
一般比较简便的方法是割断电路板上保持继电器常开接点同控母正的连线。
在调试现场一定要注意，如果开关分合操作后，位置指示灯全灭。
（排除因弹簧未储能造成，这种情况面板显示弹簧未储能告警的）必须马上关掉控制电源，防止烧毁开关线圈。
这是一个基本原则，现场应切记。
