制图的基本知识及技能

制图的基本知识及技能

幅面代号
A4X6
A4X7
A4X8
A4X9
尺寸BXL
297X1261
297X1471
297X1682
297X1892
5 /54 Wang chenggang
图幅示意图
Wang chenggang
6 /54
2.图框格式
标准幅面的图纸在绘图前必须在图幅内按表4.1中 的周边尺寸画出图框线。图框线一律用粗实线绘制。 需要装订时采用 a 不需装订时采用 e 、c
40 /54 Wang chenggang
e. 角度的数字一律写成水平，一般注写在尺寸线的中 断处，必要时也可注写在尺寸线的上方或外面，也可引 出标注。
41 /54 Wang chenggang
表4.5 尺寸标注常用符号及缩写词
名 词 符号 或缩 写词 直 径 半 径 球 直 径
Sφ
球 半 径
SR
32 /54 Wang chenggang
大圆半径标注法： •圆心不在图内时，尺寸线画成折线。
•若不要求表示圆心时，也可不表示圆心位置。
33 /54 Wang chenggang
•小圆的直径与半径的注法（圆或圆弧内无足够位
置画箭头或注写尺寸数字时的处理方法。） 不推荐
不推荐
不推荐
不推荐
Wang chenggang

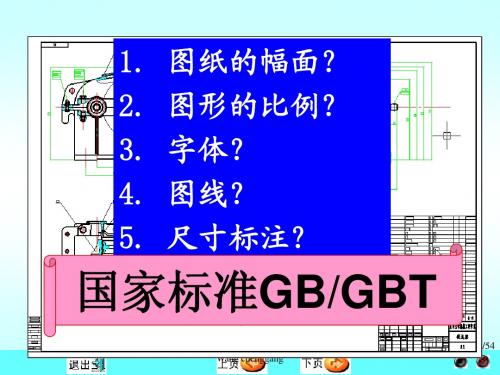

1. 2. 3. 4. 5.
图纸的幅面？ 图形的比例？ 字体？ 图线？ 尺寸标注？
国家标准GB/GBT
1 /54 Wang chenggang
第1章 制图的基本知识及基本技能
内容提要： 本章主要介绍工程图样绘制所涉及到的 《机械制图》中有关图纸幅面、比例、字体、 图线及尺寸标注等方面的基本规范。同时， 还将介绍常用绘图工具的使用方法、绘图的 基本方法及步骤以及手工绘图的基本技能、 技巧。

《机械制图》-第1章制图基本知识和技能2

《机械制图》-第1章制图基本知识和技能2

5.两三角板配合画线段的平行线、垂直线
⑴画已知线段的平行线
⑵画已知线段的垂直线
1.2.2
分规和圆规
1．分规 分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢 两腿时两针尖应汇交于一点，如图1-10所示。
延长杆
R
图1-10 分规及其使用方法
图1-11 圆规的使用方法
2．圆规 圆规用于画圆弧和圆，它的固定腿上装有钢针，钢针的两端形状不同，带有台 阶的一端用于画圆和圆弧，使用时将针尖全部扎入图板，台阶接触纸面，具有 肘关节的腿用来插铅笔或直线笔的插腿，画圆时要弯曲肘关节并调整针尖方向， 使它们分别垂直于纸面。画大图时要加延长杆，如图1-11所示。
图1-13 曲线板的使用
2．曲线板 曲线板是画非圆曲线的工具。用曲线板画曲线的方法如图1-13所示。先 定出曲线上足够数量的点，在曲线板上选取相吻合的曲线段，至少要通 过三至四个点，为使整段曲线光滑连接，两段之间应有重复，如图1-13 所示。
1.3 几何作图
一、等分线段
等分线段就是将一已知线段分成需要的份数。 若该线段能被等分数整除可直接用三角板将其等分。如果不能整除 则可采用作辅助线的方法等分。 例: 试用辅助线法将AB线段9等分。
2．圆和圆弧的画法
先用相互垂直的两段细点画线确定圆心。若画小圆可先在中心线上定出距离圆心 约等于半径的四个点，然后依次画四段圆弧线，每段都转到自己顺手的方位画出，如 图所示。画较大圆时，可再加画一对或几对相互垂直的直线，可以多取些点，分段画 出，最后擦去不用的线，如图所示。
3．椭圆的画法 画椭圆时，先画垂直相交的两条点画线，作为长、短轴，目测定出椭圆长、 短轴上的四个端点，再画出其外切矩形或外切平行四边形，并在对角线上按相同 比例取四个点（E1:EO=3:7），最后用四段圆弧徒手连成椭圆，如图1-24所示。

第一章制图的基本知识和基本技能介绍

第一章制图的基本知识和基本技能介绍
O1、O2 取对称点O3，O4
四、尺规绘图的制图步骤
1.制图前的准备工作 •准备工具 •安排工作地点 •固定图纸
2.画底稿的方法和顺序 •用H或2H铅笔轻画底稿 •画图框、标题栏 •先画轴线或对称中心线 •后画轮廓线
§1-2 尺规绘图的操作方法和制图步骤
3.铅笔加深的方法和顺序 •用B或HB铅笔加深粗实线 •用H或2H铅笔加深各种细线 •用HB铅笔写文字和画箭头 •圆规用的铅芯应比铅笔的笔芯软一级 •先曲线后直线 •先细线后粗线 •标尺寸 •写文字 •检查全图，修正错误
§1-1 国家标准《技术制图》、《机械制图》的有关规定
一、图纸幅面（GB/T 14689−2008）和标题栏（GB/T 10609.1−2008）
国家标准标题栏
§1-1 国家标准《技术制图》、《机械制图》的有关规定
二、比例（GB/T 14690—1993）
比例是指图中图形与其实物相应要素的线性尺寸之比。
§1-1 国家标准《技术制图》、《机械制图》的有关规定
五、尺寸注法（GB/T 4458.4—2003和 GB/T 16675.2—1996）
基本规则
机件的真实大小应以图样上所标注的尺寸数值为依据，与图形 的大小及绘图的准确度无关。
图样中 (包括技术要求和其它说明) 的尺寸，以mm为单位时， 不需标注计量单位的代号或名称，如采用其它单位，则必须注 明相应的计量单位的代号或名称。
画斜度和锥度的符号时，其符号的线宽为h/10，h为字高
§1-1 国家标准《技术制图》、《机械制图》的有关规定
尺寸注法示例
图线通过尺寸数字时的处理
尺寸数字不可被任何图线通过。当尺寸数字无法避免被图线通过时，图线 必须断开
§1-1 国家标准《技术制图》、《机械制图》的有关规定

第1章制图的基本知识和技能课件

第1章制图的基本知识和技能课件

表1―4 图线的画法
(2)图样中的尺寸以毫米为计量单位，不需标出尺 寸单位的代号或名称，如果采用其它计量单位时，则 必须注明相应单位的代号或名称，如米(m )、厘米
( cm ) 、 度 ( °) 等 。
(3)图样中所标注的尺寸，为该图样所示机体的最 后完工尺寸，否则应另加说明。
(4)机体中每一要素的尺寸，一般只标注一次，并 应标注在反映该要素最清晰的视图处。
(2)画出已知线段：根据上面已经确定的圆心位置， 分别画出图形中左端φ36和24的部分以及右端φ30 、R26 、R80 、R128 、R148 、φ16 、R17，如图1― 17 (b)所 示。
(3)画出中间线段：因中间弧R22 、R43都只给出圆 心的一个坐标，即分别在距水平基准线18和22的平行 线上，另一坐标分别为x=R128-R22和x=R148-R43。
2. 尺寸的组成与注法 组成尺寸有四个要素，它包括尺寸数字、尺寸线、 箭头、尺寸界线，其标注方法见表1―5。
表1―6 常用的绘图工具
1.3 几何作图
工程图样都是由一些直线、圆、圆弧和其它曲线 组合而成。为此必须掌握它们的基本作图方法，做到 作图熟练、准确、工整。
1.3.1 等分圆周作内接正多边形 利用基本的绘图工具可作出不同的正多边形，其 作图方法和步骤见表1―7。
表1―7 圆内接正多边形
1.3.2 斜度和锥度 斜度是指一直线(或平面)对另一直线(或平面)
的倾斜程度，其大小用两直线(或平面)间夹角的正 切值来表示，工程制图中常用1∶n 的形式来表示。斜度 的定义、符号及标注见图1― 13。
锥度是指正圆锥的底圆直径与其高度之比，工程 制图中常用1∶n 的形式来表示。锥度的定义、符号及标 注见图1― 14。

制图基本知识和技能

制图基本知识和技能
(3) 汉字应写成长仿宋字，并应采用国家正式公布的简 化字。汉字的高度不应小于3.5，其字宽一般为2h/3。
(4) 字母和数字分为A型和B型。 (5) 字母和数字可写成斜体和直体。斜体字字头向右倾 斜，与水平基准线成75。
要领： 横平竖直，落， 结构匀称，
填满方格。
字体工整笔画清晰间隔均匀排列整齐
1.1 绘图工具及用品的使用
正确地使用和维护绘图工具,是提高绘图质量的前提。 1.1.1 图 板
图板一般用胶合板制成,板面平整光滑,左面为导边. 1.1.2 丁字尺
丁字尺由尺头和尺身构成,主要用于来画水平线.
内侧靠紧 图板导边
画水平线
1.1.3 三角板
三角板与丁字尺配合使用。
15°
75°
15°
画垂线 和斜线
线段 相交
用细线 代替
首末是 短划
错误画法
1.2.5 尺寸注法
1、基本规则 (1)正确：要符合国家标准的有关规定。 (2)完全：要标注制造零件所需要的全部尺寸，不 遗漏，不重复。
(3)清晰：尺寸布置要整齐、清晰，便于阅读。
(4)合理：标注的尺寸要符合设计要求及工艺要求。
尺寸以毫米为单位时，不需注明; 其它单位要注明。
数值必须是实物的实际大小，与图形的比例无关。
8 φ7
16
1：2
8 φ7
12
14
20
缩
小
8
φ7
20
14
12
16
1：1
原形
16
放大
12 14
20
2：1
1.2.3 字体
1、基本要求
(1) 在图样书写的汉字、数字和字母，都必须做到“字 体工整、笔画清楚、间隔均匀、排列整齐”.

制图基本知识与技能ppt课件

制图基本知识与技能ppt课件

29
二、几何作图
1．等分圆周与正多边形
（1）圆周四、八等分 （2）圆周三六等分 （3）圆周五等分
分割直线段为四等份 作圆内接正五边形 作圆内接正六边形
完整版ppt课件
30
2．斜度和锥度
（1）斜度——一直线对另一直线或一平面对另一平 面的倾斜程度，在图样中以1∶n的形式标注。
1∶6斜度的作法
斜度的标注方法
完整版ppt课件
37
完整版ppt课件
31
（2）锥度——正圆锥底圆直径与圆锥高度之比，在 图样中以1∶n的形式标注。
完整版ppt课件
32
3．已知长、短轴用四心圆法作椭圆
图1－23 用四心法作椭圆
四心法作椭圆
完整版ppt课件
33
4．圆弧连接
圆弧连接——用一段圆弧光滑地连接另外两条已知线 段（直线或圆弧）的作图方法。
圆弧连接两已知直线 圆弧内连接已知直线和圆弧
2:1 (2.5:1)
5:1 (4:1)
1×10n:1 (2.5×10n:1)
2×10n:1 (4×10n:1)
5×10n:1
缩小
1:2
1:5
比例
(1:1.5)
(1:2.5)
(1:1.5×10n) (1:2.5×10n)
1:10
1:2×10n (1:4)
(1:4×10n)
1:2×10n (1:4)
(1:4×10n)
圆弧外连接两已知圆弧 圆弧内连接两已知圆弧 圆弧分别内外连接两已知圆弧
完整版ppt课件
34
三、平面图形的分析与作图
手柄的尺寸和线段分析 手柄的画图步骤
完整版ppt课件
35
典型实例

制图基本知识与技能讲座


五、尺寸标注
(一) 尺寸的组成 (二)尺寸标注示例
(一) 尺寸的组成
1.尺寸的组成 2. 尺寸线终端的放大图 3.尺寸界线 4.尺寸线 5. 同一张图上，数字及箭头的大小应保持一致
1. 尺寸的组成
尺寸的组成: (1) 尺寸界线（细实线） (2) 尺寸线（细实线） (3) 尺寸数字 (4) 尺寸起止符号
2. 角度尺寸
60°
10° 50°
55°
25°
25°
10°
5°
50°
30°
70°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成水平方向。
3. 圆的直径
(1) 直径尺寸应在尺寸数字前加注符号“”。
(2) 尺寸线应通过圆心，其终端画成箭头。 (3) 整圆或大于半圆应注直径。
C2
D1
三、字体
字体指的是图样中文字、字母、数字的书写形式。 国家标准 中规定了对字体的要求。
1．一般规定 2.字体示例
（1）长仿宋体汉字书写示例 （2）字母、数字书写示例
（1）书写字体必须做到：1字．体一工般整、规笔定画清楚、间隔均匀，排列
整齐。 （2）汉字应写成长仿宋体字，并应采用国家正式公布推行的《汉 字简化方案》中规定的简化字。
幅面代号 尺寸代
号 Ａ０ Ａ1 Ａ2 Ａ3 Ａ4
b ×l
594 420 297 210 841× × × × ×
11 8 5 4 2 89 4 9 2 9
140 7
c
10
5
a
25
1. 图纸幅面
2523
2102 1982
1682

制图的基本知识和技能

第一章制图的基本知识和技能§1.1 绘图工具与用法§1.2 国家标准《机械制图》的基本规定§1.1绘图工具与用法一、绘图板二、丁字尺三、用丁字尺画水平线和垂直线四、三角板五、用丁字尺和三角板作垂直线和15°倍数角的斜线六、分规的用法七、圆规及插脚八、铅笔及铅芯的选用九、比例尺十、曲线板十一、擦图片一、绘图板绘图板胶带纸图纸二、丁字尺尺身尺头工作边丁字尺三、用丁字尺画水平线和垂直线四、三角板45°三角板30°—60°三角板五、用丁字尺和三角板作垂直线和15°倍数角的斜线15°15°75°六、分规的用法七、圆规及插脚八、铅笔及铅芯的选用九、比例尺十、曲线板十一、擦图片§1.2 国家标准《技术制图》和《机械制图》的基本规定一、图纸幅面和格式（GB/T 14689 —1993）二、比例（GB/T 14690 —1993）三、字体（GB/T 14691 —1993）四、图线（GB/T 17450 —1998 ）一、图纸幅面和格式1.图纸幅面及图框格式2. 图纸幅面3.图框格式4.国标规定的标题栏格式5.制图作业中的标题栏格式1. 图纸幅面及图框格式2. 图纸幅面12611471168219822102252314861783208023786301051A4⨯5A4⨯4A3⨯3A3⨯4891A4⨯33. 图框格式L Beee eLBcac ceee ecaccB LBL4. 国标规定的标题栏格式8x 7(=56)18016121216 6.510918205071010164x6.5(=26)16121612121212(9)5. 制图作业中的标题栏格式133013074x 7=2823201313二、比例1.比例的概念2.比例的选取比例是指图中图形与实物相应要素的线性尺寸之比。

图形画得和相应实物一样大小时，比值为1、称为原值比例；图形画得比相应实物大时，比值大于1，称为放大比例；图形画得比相应实物小时，比值小于1，称为缩小比例。

工程制图第1章 制图基本知识和技能


相同直径的圆孔只要在一个圆孔上标注直径尺寸，并在其前加注“个数 ╳ ”
仅标注一侧的结构尺寸
t2
“个数 ╳ ”
符号“t”
尺寸线应略超过对称中心线 一端画出箭头
§1-2 绘图工具的使用
图板和丁字尺
绘图时丁字尺的 尺头靠紧图板的 左导边
图板和丁字尺
丁字尺用来画水平线，与三角板配合使用可画垂直 线及倾斜线
一、平面图形尺寸分析 二、平面图形线段分析 三、平面图形画图步骤
一、平面图形尺寸分析
1. 尺寸基准--标注尺寸的起始点 （平面图形常用的基准是对称图形的对称线、较大的圆的中心线或较长的直线）
2. 定形尺寸--确定各部分形状大小的尺寸 3. 定位尺寸--确定各部分相对位置的尺寸
高度方向 尺寸基准
长度方向 尺寸基准
尺寸注法示例
对称机件、板状零件及尺寸相同的孔、槽等要素
分布在对称线两侧的相同结构，仅标注其一侧的结构尺寸
当对称机件只画出一半或略大于一半时，它们的尺寸线应略超过对称中心线 或断裂处的边界线，仅在尺寸线的一端画出箭头。其在对称中心线两端分别 画出的两条与其垂直的平行细实线是对称符号
标注板状零件的尺寸时，在厚度的尺寸数字前加注符号“t”
连接弧圆心轨迹
三、圆弧连接作图步骤 1.用半径为R的圆弧连接两直线
步骤： （1）找圆心 （2）找切点 （3）画圆弧
2.用半径为R的圆弧连接两已知圆弧 （a)与两圆弧外切
（1）找圆心
（2）找切点 T1、T2 （3）画圆弧（不能 超过切点）
2.用半径为R的圆弧连接两已知圆弧 （b)与两圆弧内切
（1）找圆心
圆弧连接的线段分析
圆弧连接部分的线段（包括圆弧和直线）的尺寸标注、绘图步骤，都与 连接情况有关，因而对这些线段应该加以分析 圆弧连接部分的线段可以分为三类：

第一章制图基本知识和技能资料


粗点画线 细双点画线
04. 2 05. 1
线型
d
4～6
1
4～6
1
1 5～3 0
3
1 5～3 0
3
～20 5
线宽 d/2 d/2 d/2 d d/2
一般应用
. 1 过渡线 . 2 尺寸线 . 3 尺寸界线 . 4 指引线和基准线 . 5 剖面线
. 21 断裂处边界线;视图与 剖视图的分界线
. 22 断裂处边界线;视图与 剖视图的分界线
字体的字号规定了八种：20，14，10，7，5，3.5，2.5，1.8。字 体的号数即是字体高度。
（2）汉字 应写成长仿宋体字，并应采用中华人民共和国国务院正
式公布推行的《汉字简化方案》中规定的简化字。汉字的高度ｈ不应 小于3.5ｍｍ,其字宽一般为h/ 。 2
（3）字母和数字 分斜体和直体两种。斜体字的字体头部向右倾ห้องสมุดไป่ตู้
无论是否留有装订边，都应在图幅内画出图框。 图框用粗实线绘制。。
3.比例（GB/T14690-93）
图中图形与其实物相应要素的线性尺寸之比，称为比例。 比例分原值比例、放大比例和缩小比例。
（1）.比例的选择 比例系列表
种类
比 例 系 列一
比 例 系 列二
原值比例
1:1
2:1
5:1
放大比例 1 × 10n : 1 2 × 10n : 1 5 × 10n : 1
图线宽度应按图样类型和尺寸大小在下列宽度中选择： 0.13、0.18、0.25、0.35、0.5、0.7、1.0、1.4、 2图.0线的应用
02.1.1 05.1.2 05.1.6 01.2.1 01.1.6 04.1.2 01.1.5 01.1.3 01.1.2
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

用不同比例 画出的图形
绘制图样时，应根据图样的用途与所绘图形的复杂 程度，从下表规定的系列中选用适当的比例。
三、字体（GB/T14691－1993） 1、基本要求 2、字体示例
1、基本要求
⑴图样中书写的汉字、数字和字母，都必须做到“字体工 整，笔画清楚、间隔均匀、排列整齐” 。
⑵字体高度（用h表示）的公称尺寸系列为：1.8，2.5， 3.5，5，7，10，14，20mm。 ⑶汉字应写成长仿宋体字，并应采用国家正式公布的简化字。 h 汉字的高度不应小于3.5mm，其字宽一般为 。 2
三角板
三角板由30°(60°)与45°两块合成为一副。将三 角板与丁字尺配合使用，可画垂直线、倾斜线和一些 常用的特殊角度（如15°、75°等）线。
圆规
圆规主要用来画圆或圆弧。圆规配有钢针插脚、 铅芯插脚，鸭嘴插脚和延伸插杆等附件。画图时，应将 圆规钢针有肩台的一端插入图纸，并使肩台与铅芯尖平 齐。圆规上的铅芯应比画同类直线的铅笔芯软一号。
第一章 制图的基础知识
1. 绘图工具及使用
2. 国家标准的一般规定 3. 绘图工具和仪器的使用
4. 几何作图
绘图工具
正确地使用绘图工具和仪器，是提高绘图质量和效率的 前提。以下是几种常用的绘图工具和仪器及其使用方法：
一、图板 二、丁字尺 三、三角板 四、圆规
五、分规 六、比例尺
七、曲线板
八、铅笔
分规
分规主要用来截取尺寸、等分线段等。分规的两个 针尖并拢时应对齐，调整分规两脚之间距离的手法、用 分规截取尺寸的手法下图所示。
比例尺
比例尺又称三棱尺，是供绘制不同比例的图形用的。 使用时，可用分规在比例尺上量取，须注意，切勿损坏 尺面。比例尺只能用来量取不同比例的尺寸，不可当作 直尺画线用。
曲线板
书写长仿宋体字的要领是：横平竖直、注意起落、结构匀称、 填满方格。 ⑷字母和数字分A型和B型。A型字体的笔画宽度(d)为字 高(h)的1/14，B型字体的笔画宽度(d)为字高(h)的1/10。在同 一图样上，只允许选用一种型式的字体。 ⑸字母和数字可写成斜体和直体。斜体字字头向右倾斜， 与水平基准线成75°。
细实线
0.5d
重合断面的轮廓线 螺纹的牙底线及齿轮的齿根线 分界线及范围
波浪线
0.5d 0.5d 0.5d 0.5d d
断裂处的边界线 视图和剖视的分界线 轴线、对称中心线 轨迹线、节圆及节线 断裂处的边界线 视图和剖视的分界线 相邻辅助零件的轮廓线 极限位置的轮廓线 有特殊要求的线或表面的表示线
细点画线
X型图纸
Y型图纸
为了使图样复制和缩微摄影时定位方便，在 图纸各边长的中点处分别画出对中符号。
对中符号的绘制 方法：粗实线绘 制，线宽不小于 0.5mm，长度从 纸边界开始至伸 入图框内约 5mm。
e
e B
对中符号
e
690－1989）
技术图样中图形与实物相应要素的线性尺寸之比，称为图 样的比例。
双折线
双点画线
粗点画线
2、字体示例
（1）长仿宋体汉字书写示例
（2）字母、数字书写示例
返回
四、图线（GB/T17450－1998）
1、图线型式及应用 2、图线的尺寸 3、图线应用示例 4、图线画法及注意事项
粗实线
1. 图线型式及应用 d
0.5d
可见轮廓线 可见过渡线 不可见轮廓线
虚线
不可见过渡线 尺寸线及尺寸界线 剖面线、引出线
(1)每张图纸都必须画出标题栏。标题栏的格式和尺寸符合 GB/T10609.1－1989的规定。一般位于图纸右下角，并使标 题栏的底边与下图框线重合，使其右边与右图框线重合，标题 栏中的文字方向通常为看图方向。
制图作业中，标题栏的格式：
(2)标题栏的长边置于水平方向并与图纸的长边平行时，构 成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y 型图纸。
国家标准关于制图的基本规定
为了便于生产、管理和技术交流，必须对 图样的画法、尺寸标注等作出统一的规定。 《技术制图》和《机械制图》国家标准是工程 界重要的技术基础标准，是绘制和阅读机械图 样的准则和依据。
一、图纸幅面和格式（GB/T14689－1993） 二、比例（GB/T14690－1993）
三、字体（GB/T14691－1993）
四、图线（GB/T17450－1998 ）
返回
年号 标准编号 “推荐”汉语拼音第一个字母 国家标准汉语拼音字头
图纸基本幅面的尺寸(mm)
幅面代号 A0 A1 尺寸B×L 841×1189 594×841
A2
A3 A4
420×594
297×420 210×297
图板
图板是固定图纸用的矩形木板，一般用胶合板制成， 板面要求平整光滑，左侧为导向边，必须平直。使用时， 应保持图板的整洁完好。
丁字尺
丁字尺由尺头和尺身构成，主要用来画水平线。 使用时，尺头内侧必须靠紧图板的导向边，用左手推 动丁字尺上、下移动，移动到所需位置后，改变手势， 左手压住尺身，用右手由左至右画水平线。
1486 1783 2080 2378
297
594 891
图框格式和尺寸
在图纸上必须用粗实线画出图框。 图框有两种格式：留装订边的图纸和不留装订边的图纸。
纸边界线
e
图框线
标题栏
e
e
e
周边
纸边界线
a
图框线
标题栏
c
c
c
周边
幅面代号 A0
c
e
a
20 A1 A2 A3 10 10 25
5
A4
标题栏的方位及格式
用于绘制不规则的非圆曲线。
铅笔
铅笔分硬、中、软三种。“H”表示硬性铅笔，H 前面的数字越大，表示铅芯越硬（淡），“B”表示软 性铅笔，B前面的数字越大，表示铅芯越软（黑）。 绘制图形底稿时，建议采用H或2H铅笔，并削成 圆锥形；描黑底稿时，建议采用HB或B铅笔，并削成 扁铲形。铅笔应从没有标号的一端开始用，以便保留 标号。
图纸幅面(mm)
A0 A1
A2
A4
A3
2523 2102 1982 1682 1471 1261 1051 A45
• 优先选用基本 幅面。基本幅 面共有五种， 其尺寸关系， 如下图所示。
630
420
A44
A43
A1 A2 A33 A34
210
A3
A4
• 必要时，允许 选用加长幅面。 但加长幅面的 尺寸必须是由 基本幅面的短 边成整数倍增 加后得出。
