高速公路隧道施工组织方案一、项目概述本项目是一项高速公路隧道的施工工程，施工地点位于山区，并涉及地质条件较为复杂的地段。
本项目的建设是为了满足该地区的交通运输需求，提高区域经济发展水平，促进城乡一体化。
二、组织架构本项目的施工组织架构如下：1. 总部部门总部部门负责项目的整体协调、规划、设计、监理等工作，并向地方政府、上级部门汇报项目进展情况。
2. 项目部门项目部门根据工程量、施工技术和材料等情况，分设不同的施工小组，各小组根据分工各自承担任务。
3. 施工小组施工小组分为钻孔、开挖、支护、隧道衬砌和安装等小组，各小组人员和设备都在小组内统一配合，以保证施工效率和质量。
4. 监理部门监理部门的任务是对施工过程中质量、技术、安全等方面进行监督，确保工程的质量和安全达到规定要求。
三、工期与进度安排1. 工期本项目施工周期共计12个月，包括前期准备、地面及隧道施工、支护及内衬安装等多个阶段。
2. 进度安排具体施工进度如下：阶段时间安排前期准备1个月地面施工3个月一号隧道2个月二号隧道2个月支护衬砌2个月安装调试2个月注：以上时间安排仅作为参考，具体施工进度将根据实际情况进行调整。
四、关键技术与措施1. 钻孔技术本项目采用的钻孔技术是旋喷钻孔，此种技术能够克服多种条件下的困难，如斜孔、超长孔、高速隧道爆破等复杂难题，有较高的安全性和施工效率。
2. 地层支护技术在施工地点，地质条件较为复杂，采用的是喷射混凝土支护技术。
此种技术能够对不同地质条件进行支护，为施工提供了充分的安全保障。
3. 施工安全措施施工过程中，应在现场摆放一些必要的标志、警示牌等，保持现场安全。
同时，施工方应对施工人员进行安全教育，严格遵守操作规程，保证施工安全。
五、环保措施为保护施工地点的环境，减少对周边社会的影响，本项目将采取以下措施：•对于废弃物，应妥善处理或回收，不得乱扔。
•施工期间应严禁焚烧垃圾，以保证空气质量。
•机械设备应保养维护良好，减少排放污染物。
隧道工程施工组织设计(完整版)概述本施工组织设计旨在规划和指导隧道工程的施工过程，确保工程按照预期进行，并达到高质量和安全标准。
本文档包括以下几个方面：工程概述、施工计划、资源调配、安全管理、质量控制和风险管理。
工程概述该隧道工程是位于XX地区的一项重要基础设施项目。
隧道总长度为XXX米，包括多个工作面和交通通道。
该隧道将用于连接两个关键地点，满足日益增长的交通需求。
施工计划施工计划应详细规划工程的时间表，确保施工过程高效有序。
计划应包括以下内容：1. 施工阶段划分：将施工过程划分为不同的阶段，每个阶段具体说明施工任务和时间要求。
2. 关键里程碑和工期安排：确定项目的关键里程碑，以帮助监测施工进度并及时调整计划。
3. 资源调配：详细说明所需的人力、材料和设备，并合理安排资源的调配，以保证施工进度和质量。
资源调配本节应详细描述所需的人力、材料和设备，并确定合理的调配方案。
资源调配应考虑以下几个方面：1. 人力资源：确定项目所需的工程师、技术员和劳工数量，并规划他们的工作时间表和职责分工。
2. 材料供应：列出所需的施工材料，包括混凝土、钢筋等，并明确供应商的选择和交付计划。
3. 设备配置：确定所需的施工设备，如挖掘机、起重机等，并规划其调配和维护计划。
安全管理安全管理是保障施工过程的重要部分，应根据相关法规和标准确保工程人员和环境的安全。
以下是安全管理的关键内容：1. 安全培训：为施工人员提供必要的安全培训，包括施工操作规程、紧急处理措施等。
2. 安全防护设施：确定并配置必要的安全设备，如头盔、安全绳索等，以保障工人的人身安全。
3. 安全监测和报告：建立安全监测机制，及时发现和报告安全隐患，并采取相应的纠正措施。
质量控制质量控制是确保工程符合设计要求和标准的关键环节。
以下是质量控制的主要措施：1. 施工检查：定期进行施工现场检查，确保施工符合相关要求，并及时发现和纠正质量问题。
2. 质量测试：进行必要的质量测试，如混凝土强度测试、土壤测试等，以验证施工质量。

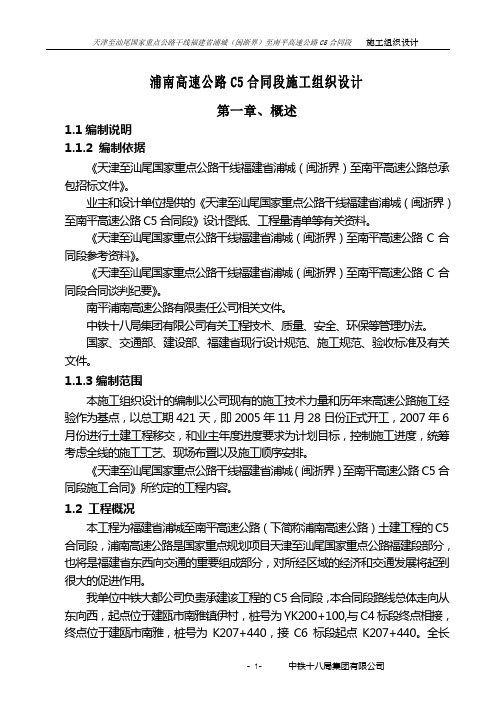

浦南高速公路C5合同段施工组织设计第一章、概述1.1编制说明1.1.2 编制依据《天津至汕尾国家重点公路干线福建省浦城（闽浙界）至南平高速公路总承包招标文件》。
业主和设计单位提供的《天津至汕尾国家重点公路干线福建省浦城（闽浙界）至南平高速公路C5合同段》设计图纸、工程量清单等有关资料。
《天津至汕尾国家重点公路干线福建省浦城（闽浙界）至南平高速公路C合同段参考资料》。
《天津至汕尾国家重点公路干线福建省浦城（闽浙界）至南平高速公路C合同段合同谈判纪要》。
南平浦南高速公路有限责任公司相关文件。
中铁十八局集团有限公司有关工程技术、质量、安全、环保等管理办法。
国家、交通部、建设部、福建省现行设计规范、施工规范、验收标准及有关文件。
1.1.3编制范围本施工组织设计的编制以公司现有的施工技术力量和历年来高速公路施工经验作为基点，以总工期421天，即2005年11月28日份正式开工，2007年6月份进行土建工程移交，和业主年度进度要求为计划目标，控制施工进度，统筹考虑全线的施工工艺、现场布置以及施工顺序安排。
《天津至汕尾国家重点公路干线福建省浦城（闽浙界）至南平高速公路C5合同段施工合同》所约定的工程内容。
1.2 工程概况本工程为福建省浦城至南平高速公路（下简称浦南高速公路）土建工程的C5合同段，浦南高速公路是国家重点规划项目天津至汕尾国家重点公路福建段部分，也将是福建省东西向交通的重要组成部分，对所经区域的经济和交通发展将起到很大的促进作用。
我单位中铁大都公司负责承建该工程的C5合同段，本合同段路线总体走向从东向西，起点位于建瓯市南雅镇伊村，桩号为YK200+100,与C4标段终点相接，终点位于建瓯市南雅，桩号为K207+440，接C6标段起点K207+440。
全长7.336559公里（其中长短链一处，为K204+460=K204+463.441,短3.441米）。
线路自起点向南延伸主要构筑物有：下洋隧道（YK200+154）、伊村隧道（YK203+048）、伊村中桥（K205+204）、南雅大桥（K206+359），其中还包括一座分离式立交，5道通道和17道涵洞。

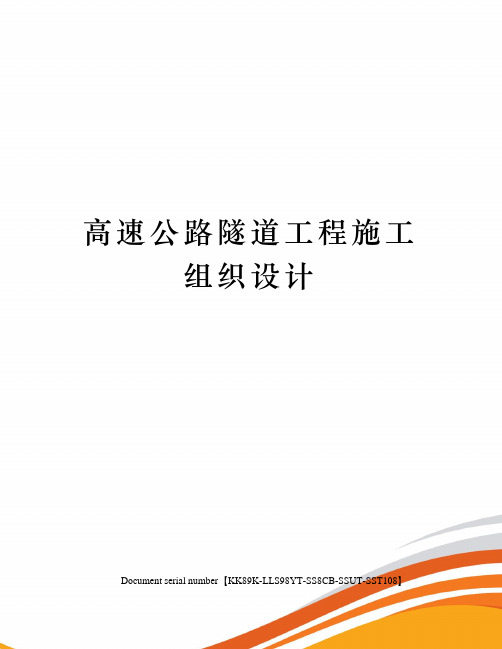

高速公路隧道工程施工组织设计Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】xxx施工组织设计第1 章编制说明根据建设单位标前会和答疑会精神以及现场的实地踏勘，结合我公司多年来在公路、市政道路、立交桥等类似市政工程施工中所积累的经验，依据我公司的施工、技术、机械装备和管理等综合水平编制标书，若中标我们将在此基础上遵循合同要求，进一步按照设计文件、技术规范和标准编制出详细的实施性施工组织设计，并严格按照经过批准的施工组织设计进行施工，确保工程实施。
编制依据（1）《xxx施工招标文件》。
（2）招标文件中明文规定的技术规范和标准，以及有关现行的国家和省部级规范和标准。
（3）xxx工程扩大初步设计，宁镇公路立交图纸。
编制原则（1）充分遵循招标文件条款的原则。
（2）坚持实事求是的原则，根据我公司的施工能力和管理水平，坚持科学组织、合理安排、均衡生产，确保优质高效的履行合同。
（3）按照招标文件、技术规范和标准的要求，正确选择施工方案，实行全面质量管理。
（4）“严格贯彻安全第一”原则。
5 坚持优化技术方案和推广应用“四新”成果的原则，在施工中发扬创新精神，以科技为先导，应用新技术、新材料、新工艺、新设备,积极寻求为建设单位节约投资的合理化建议,对技术方案进行不断的优化。
编制目的在满足建设单位各项要求条件的前提下，确保工程施工质量达到全优，力争施工工期提前，把施工对周边环境破坏和扰动控制在规定要求范围内。
第2 章工程概况工程地理位置及范围工程位置xxx工程位于南京市主城东北部，南起宁镇公路与宁栖路交叉口，北止于纬一路，全长。
其中本标段A 主线，B 主线 m 及其他支线道桥。
如附录1 所示。
工程范围（1）道路部分:A 主线自A0+000～A0+；B 主线自B0+000～B0+。
（2）桥梁部分:A 主线自A0(A0+～A6(A0+；B 主线自B0(B0+～B5(B0+。

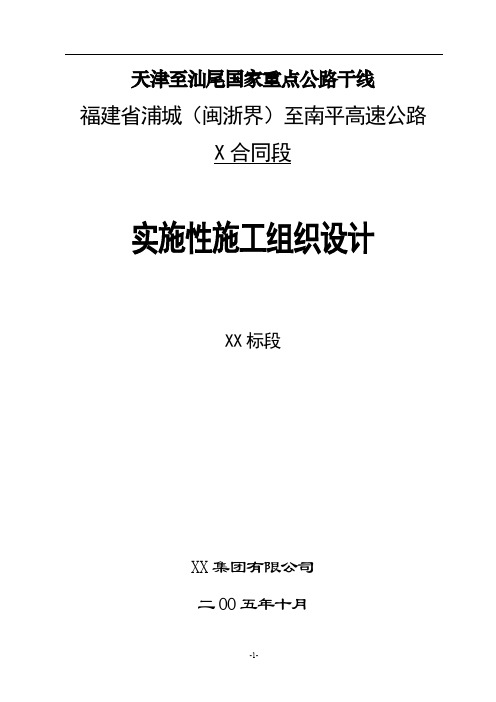

天津至汕尾国家重点公路干线福建省浦城（闽浙界）至南平高速公路X合同段实施性施工组织设计XX标段XX集团有限公司二OO五年十月浦南高速公路X合同段XX标段施工组织设计目录第一章概述 ---------------------------------------------------1.1 编制说明--------------------------------------------------------------------------------------------------------------------------------------------1.2 工程概况--------------------------------------------------------------------------------------------------------------------------------------------1.3 重、难点工程-------------------------------------------------------------------------------------------------------------------------------------1.4 主要工程量 ---------------------------------------------------------------------------------------------------------------------------------------- 第二章施工现场平面布置----------------------------------------2.1 临时设施总体布置原则 -----------------------------------------------------------------------------------------------------------------------2.2 施工临时设施布置及规划--------------------------------------------------------------------------------------------------------------------2.2.1 施工便道、便桥----------------------------------------------------------------------------------------------2.2.2 弃碴场设置与防护 ------------------------------------------------------------------------------------------2.2.3 施工、生活用水----------------------------------------------------------------------------------------------2.2.4 施工、生活用电----------------------------------------------------------------------------------------------2.2.5 生活、办公用房----------------------------------------------------------------------------------------------2.2.6 施工通讯 -------------------------------------------------------------------------------------------------------2.2.7 混凝土拌合站-------------------------------------------------------------------------------------------------2.2.8 预制场-----------------------------------------------------------------------------------------------------------2.2.9 材料仓库和加工场 ------------------------------------------------------------------------------------------2.2.10 消防设施------------------------------------------------------------------------------------------------------2.2.11 清洁及排污设施 --------------------------------------------------------------------------------------------2.2.12 其它 ------------------------------------------------------------------------------------------------------------2.3 主要临时工程数量 ------------------------------------------------------------------------------------------------------------------------------2.4 施工总体平面布置 ------------------------------------------------------------------------------------------------------------------------------ 第三章施工进度安排--------------------------------------------3.1 工期目标--------------------------------------------------------------------------------------------------------------------------------------------3.1.1 开、竣工日期-------------------------------------------------------------------------------------------------3.1.2 里程碑工期 ----------------------------------------------------------------------------------------------------3.2 主要进度指标-------------------------------------------------------------------------------------------------------------------------------------3.2.1 路基施工进度指标 ------------------------------------------------------------------------------------------3.2.2 桥梁施工进度指标 ------------------------------------------------------------------------------------------3.2.2.1 钻孔桩施工进度指标-------------------------------------------------------------------------------3.2.2.2 连续梁每悬灌梁段循环周期---------------------------------------------------------------------3.2.2.3 满堂支架施工标准跨度箱梁循环周期--------------------------------------------------------3.2.2.4 梁体预制循环周期----------------------------------------------------------------------------------3.2.2.5 梁体架设循环周期----------------------------------------------------------------------------------3.2.3 隧道施工进度-------------------------------------------------------------------------------------------------3.2.3.1 开挖进度指标 ----------------------------------------------------------------------------------------3.2.3.2 衬砌施工进度指标----------------------------------------------------------------------------------3.3 施工进度计划（标段内的重点工程要有单独的施工进度）----------------------------------------------------------3.3.1 总体施工进度安排 ------------------------------------------------------------------------------------------3.3.2 路基工程施工进度安排 ------------------------------------------------------------------------------------3.3.3 桥涵工程施工进度安排 ------------------------------------------------------------------------------------3.3.4 隧道工程施工进度安排 ------------------------------------------------------------------------------------3.4 施工进度的奖罚---------------------------------------------------------------------------------------------------------------------------------- 第四章资源配置------------------------------------------------4.1 施工组织机构及人员配置--------------------------------------------------------------------------------------------------------------------4.1.1 施工组织管理机构 ------------------------------------------------------------------------------------------4.1.2 劳动力部署、任务划分及主要技术力量 -------------------------------------------------------------4.1.2.1 劳动力部署及任务划分 ---------------------------------------------------------------------------4.1.2.2 劳动力上场计划-------------------------------------------------------------------------------------4.1.3 组织管理网络-------------------------------------------------------------------------------------------------4.2 设备配备--------------------------------------------------------------------------------------------------------------------------------------------4.2.1 主要施工机械-------------------------------------------------------------------------------------------------4.2.2 主要材料试验、测量、质检仪器设备配备 ----------------------------------------------------------4.3 材料供应--------------------------------------------------------------------------------------------------------------------------------------------4.3.1 主要材料需求量----------------------------------------------------------------------------------------------4.3.2 主要材料的采购组织与管理------------------------------------------------------------------------------4.3.3 主要材料供应计划 ------------------------------------------------------------------------------------------4.4 资金需求计划-------------------------------------------------------------------------------------------------------------------------------------4.5 后勤保障--------------------------------------------------------------------------------------------------------------------------------------------第五章施工方案、施工工艺及方法--------------------------------5.1 总体施工方案-------------------------------------------------------------------------------------------------------------------------------------5.1.1 总体施工顺序-------------------------------------------------------------------------------------------------5.1.2 路基工程施工方案 ------------------------------------------------------------------------------------------5.1.3 涵洞工程施工方案 ------------------------------------------------------------------------------------------5.1.4 桥梁工程施工方案 ------------------------------------------------------------------------------------------5.1.5 隧道工程施工方案 ------------------------------------------------------------------------------------------5.2 路基施工--------------------------------------------------------------------------------------------------------------------------------------------5.2.1 路基土石方调配----------------------------------------------------------------------------------------------5.2.2 填方路基 -------------------------------------------------------------------------------------------------------5.2.3 挖方路基 -------------------------------------------------------------------------------------------------------5.2.4 基床施工 -------------------------------------------------------------------------------------------------------5.2.5 路基过渡段施工----------------------------------------------------------------------------------------------5.2.6 软土、松土路基----------------------------------------------------------------------------------------------5.2.7 路基附属工程施工 ------------------------------------------------------------------------------------------5.2.8 特殊路基施工-------------------------------------------------------------------------------------------------5.3 桥梁施工--------------------------------------------------------------------------------------------------------------------------------------------5.3.1 基础施工 -------------------------------------------------------------------------------------------------------5.3.2 承台及墩身施工----------------------------------------------------------------------------------------------5.3.3 支架现浇梁体施工 ------------------------------------------------------------------------------------------5.3.4 悬臂灌注梁体施工 ------------------------------------------------------------------------------------------5.3.5 梁体预制、架设----------------------------------------------------------------------------------------------5.3.6 桥面铺装施工-------------------------------------------------------------------------------------------------5.4 涵洞施工--------------------------------------------------------------------------------------------------------------------------------------------5.5 隧道施工--------------------------------------------------------------------------------------------------------------------------------------------5.5.1 隧道风、水、电配置 ---------------------------------------------------------------------------------------5.5.2 地质预测预报-------------------------------------------------------------------------------------------------5.5.3 洞口及明洞工程----------------------------------------------------------------------------------------------5.5.4 开挖--------------------------------------------------------------------------------------------------------------5.5.5 隧道装碴运输-------------------------------------------------------------------------------------------------5.5.6 支护--------------------------------------------------------------------------------------------------------------5.5.7 辅助施工措施-------------------------------------------------------------------------------------------------5.5.8 结构防排水 ----------------------------------------------------------------------------------------------------5.5.9 仰拱（填充）及底板 ---------------------------------------------------------------------------------------5.5.10 拱墙二次衬砌 -----------------------------------------------------------------------------------------------5.5.11 衬砌背后回填注浆 -----------------------------------------------------------------------------------------5.5.12 钢筋施工------------------------------------------------------------------------------------------------------5.5.13 二次衬砌监控量测-----------------------------------------------------------------------------------------5.5.14 隧道控制测量与施工测量 -------------------------------------------------------------------------------5.5.15 隧道监控量测 -----------------------------------------------------------------------------------------------5.5.16 隧道施工排水 -----------------------------------------------------------------------------------------------5.5.17 隧道施工通风 -----------------------------------------------------------------------------------------------5.5.18 不良地质地段施工方案 ----------------------------------------------------------------------------------5.6 XX高架桥施工 -----------------------------------------------------------------------------------------------------------------------------------5.7XX隧道施工 --------------------------------------------------------------------------------------------------------------------------------------- 第六章工程质量------------------------------------------------6.1 质量目标--------------------------------------------------------------------------------------------------------------------------------------------6.2 创优规划（主要说明创优项目）----------------------------------------------------------------------------------------------------------6.3 质量保证体系及机构设置（机构设置中直接写明各层次负责人）--------------------------------------------------6.4 保证工程质量的措施---------------------------------------------------------------------------------------------------------------------------6.5 控制和防止质量通病的措施-----------------------------------------------------------------------------------------------------------------6.6 质量奖罚-------------------------------------------------------------------------------------------------------------------------------------------- 第七章施工安全------------------------------------------------7.1 安全目标--------------------------------------------------------------------------------------------------------------------------------------------7.2 安全保证体系及机构设置（机构设置中直接写明各层次负责人）--------------------------------------------------7.3 安全保证措施（应有防台风、防汛措施） --------------------------------------------------------------------------------------------7.4 安全应急救援预案 ------------------------------------------------------------------------------------------------------------------------------7.4.1 桥梁工程安全应急救援预案------------------------------------------------------------------------------7.4.2 隧道工程安全应急救援预案------------------------------------------------------------------------------7.5 安全奖罚-------------------------------------------------------------------------------------------------------------------------------------------- 第八章环境保护及水土保持措施----------------------------------8.1.对环境保护的理解与认识---------------------------------------------------------------------------------------------------------------------8.2.环境保护工作的目的和依据------------------------------------------------------------------------------------------------------------------8.3.环境保护工作的指导思想---------------------------------------------------------------------------------------------------------------------8.4环境保护适用的环境法规、标准-----------------------------------------------------------------------------------------------------------8.5.环境保护工作的目标----------------------------------------------------------------------------------------------------------------------------8.6.环境保护工作内容 -------------------------------------------------------------------------------------------------------------------------------8.6.1.施工准备阶段--------------------------------------------------------------------------------------------------8.6.2.施工阶段 --------------------------------------------------------------------------------------------------------8.7.环境保护组织机构 -------------------------------------------------------------------------------------------------------------------------------8.8.环境保护措施--------------------------------------------------------------------------------------------------------------------------------------8.8.1.水环境的保护措施 -------------------------------------------------------------------------------------------8.8.2.大气环境的保护措施 ----------------------------------------------------------------------------------------8.8.3.噪声环境的保护措施 ----------------------------------------------------------------------------------------8.8.4.振动环境的保护措施 ----------------------------------------------------------------------------------------8.8.5.固体废弃物 ----------------------------------------------------------------------------------------------------- 第九章其他保证措施--------------------------------------------9.1 缺陷责任期的保证措施 -----------------------------------------------------------------------------------------------------------------------9.2 文物保护措施-------------------------------------------------------------------------------------------------------------------------------------9.3 劳动卫生保证措施 ------------------------------------------------------------------------------------------------------------------------------9.4 冬、雨、夜施工措施---------------------------------------------------------------------------------------------------------------------------9.5 文明施工措施-------------------------------------------------------------------------------------------------------------------------------------。
XX省XX至XX高速公路A合同段第一施工段A1标半岭头隧道YK3+673～YK5+700ZK3+689～ZK0+702实施性施工组织设计编制单位：中铁XXX集团第三有限公司编制时间：二OXX年十二月四日第一章编制说明一、编制依据1、浦南高速公路A1标段招标文件。
2、浦南高速公路A1标段招标文件补遗书和答疑资料。
3、交通部颁布现行的《公路工程技术标准》、《公路工程质量检验评定标准》、公路施工技术规范及有关施工规则、规定。
4、现场调查资料。
5、合同工期。
6、施工技术力量、机械设备和生产能力。
二、工程概况半岭头隧道为分离式隧道，右洞起讫里程为YK3+673～YK5+700，全长2027米，右洞Ⅵ级围岩段长30米，V级围岩段长166米，IV级围岩段长373.4米，Ⅲ级围岩段长1342.8米，Ⅱ级围岩段长114.8米；左洞起讫里程为ZK3+689～ZK5+702，全长2013米，左洞Ⅵ级围岩段长55米，V级围岩段长88.9米，IV 级围岩段长296.3米，Ⅲ级围岩段长1484米，Ⅱ级围岩段长88.8米。
三、主要技术标准：公路等级：高速公路；设计行车速度：80公里/小时；行车道宽度：2×3.75米；左侧向宽度为0.5米，右侧向宽度为0.75米，两侧设检修道宽0.75米，净高5米。
洞内中间段照明亮度：4.5cd/m2洞内卫生标准：纵向通风时,CO设计浓度为300PPm,烟雾允许浓度两隧道均≤K0.0070m-1四、自然地理特征：本隧道位于中低山区，局部岩石直接裸露。
隧道穿越南北向的低山区，地形起伏较大，自然斜坡度进口为30~35度，出口为25~30度，洞身最高点海拔573.1米。
地下水主要为风华带网状孔隙裂隙水和基岩裂隙水。
第二章施工准备一、技术准备1、做好施工图纸和技术文件的会审及技术资料的准备,熟悉合同、设计文件和相关政策规定，做好现场核对工作，编写图纸审核记录。
2、技术质检人员已全部到位，组织机构、制度已建立健全，各种管理体系已建立并投入运作。
某高速公路隧道维护工程施工组织设计
项目背景
某高速公路隧道建成已有多年，需进行日常维护和定期检修。
本文档对该维护工程的施工组织进行设计，旨在确保施工安全、高效、经济。
施工目标
本次维护工程旨在对隧道内的照明、通风、防火设施等进行升级和维护，确保路况畅通，提高车辆行驶安全。
施工内容
1. 隧道内照明系统升级：更换LED灯和光导系统；
2. 隧道内通风系统升级：更换通风设备；
3. 隧道内防火系统升级：更换灭火器和喷淋系统。
施工方案
1. 施工单位应严格按照国家和道路相关规定，按照设计方案进行施工；
2. 施工前，应制定详细的施工方案和安全管理方案，并取得相
关部门的批准；
3. 施工中，应注意安全，设置警示标志，采取必要的安全防护
措施；
4. 施工时限为30天，应尽可能缩短施工时间，保证工程质量。
施工保障
1. 施工单位应配备专业施工人员和相关设备，确保工期进度和
施工质量；
2. 为保障施工期间的车辆行驶安全，施工前应进行车流量测算，采取交通疏导措施；
3. 施工期间，要及时通知车主绕行，避免因施工造成的不必要
的交通拥堵。
某高速公路隧道工程施工组织设计一、项目地点某隧道为全线最长的隧道，进口位于某县某乡东水泉村，出口位于某乡某村。
第6B合同段起讫里程桩号左线为ZKll0+270～ZKll2+840，长2570m；右线为YKll0+200～YKll2+825，长2625m.二、地形地貌隧址区位于恒山山脉西段，属构造隆起上升区，侵蚀和剥蚀作用强烈，地形破碎，山坡北陡南缓，植被少，山势陡峻，属中山区，山高一般为1500～1800m，相对高差300～800m.沟梁大部呈北北西向展布，山梁较宽，沟谷多呈V形，沟底卵砾石堆积。
隧道出口地形现状见图2-1.三、气象隧址区属温带大陆型半干旱气候，春冬期节多风寒冷，夏秋季节雨量集中。
年平均气温15.4℃，最高月平均气温22.9℃（七月），最低月平均气温-8.5℃（一月），极端最高气温38.9℃（1961年6月10日），极端最低气温-24.5℃（1971年12月21日）；年平均降水量445.6mm，年内分布极不均匀，七、八两月降水量占全年的55％，最大年降水量673mm（1959年），最小年降水量219.3mm；年均蒸发量1817.4mm；年平均地面温度10.9℃：年均风速2.6m/s，最大风速20m/s （1976年12月17日）；无霜期172d.根据某县和某州气象台观测资料，隧道进口最大冻结深度130～150cm，隧道出口最大冻结深度98～120cm.四、工程地质条件（一）地层岩性隧址区内广泛出露上太古界五台群会岗库组和店房台片麻岩组以及下古生界地层，五台期中酸性侵入岩余岗脑片麻岩组及吕梁期变质辉绿岩，辉绿岩墙分布其中。
新尘界上更新统和全新统沿山前及沟谷零星分布。
太古界五台群金岗库组岩性主要为斜长角闪岩、含榴斜长角闪岩夹含榴角闪黑云变粒岩及两层磁铁石英岩和一层较稳定的含榴蓝晶二云斜长片麻岩。
店房台片麻岩组为一套中细粒黑云斜长片麻岩、角闪黑云斜长片麻岩夹黑云变粒岩及斜长角闪岩。
为隧道穿越的主要地层。
浦南高速公路后塘大桥施工组织设计1、编制依据及原则1.1、编制依据1.1.1 浦南高速公路两阶段B2合同段施工图。
1.1.2 中华人民共和国交通部颁发的现行公路工程施工规范、规程、验收标准及相关文件。
1.1.3 B2合同段古亭高架桥现场实际地形，我公司机械设备状况、技术力量、施工能力，并结合多年从事高速公路桥梁施工积累的施工及管理经验等编制。
1.2、编制原则1.2.1 分项工程合格率100%，优良率95%以上，确保创褔建省交通模范优质工程。
1.2.2 严格按照设计标准、现行施工规范和质量验收标准编写，正确组织施工，确保工程质量优良。
1.2.3 根据工期要求，统筹合理安排本桥的施工进度，搞好工序衔接，达到均衡生产。
在保证工程质量、安全生产的前提下，尽量缩短工期。
1.2.4 运用现代科学技术，采用先进可靠的安全保证措施，确保生产安全，做到文明施工及再施工过程中一定要实施有力环保措施，使环境污染降低到最小。
1.2.5 实行用工制度的动态管理，根据工程需要，合理配备劳动力资源。
加强内部管理，降低工程成本，提高经济效益。
1.3、编制范围浦南高速公路B2合同段后塘大桥（左幅中心桩号：ZK86+768；右幅中心桩号：YK86+782）：上部结构、下部结构和附属结构。
2、工程概况及主要工程数量：2.1、工程概况：2.1.1、工程简介：本工程为浦南高速公路B2合同段后塘大桥。
桥梁采用梁式结构，上部构造左幅采用4×35+3×30m，右幅采用7×30m预应力混凝土先简支后连续T形梁，下部构造为柱式墩，肋板式桥台，钻孔灌注桩基础。
2.1.2、交通情况：本桥穿越山沟，无法交通，施工条件非常差，采购只有一条乡道，堵车相当频繁，给施工带来很多不定性因素。
2.1.2、施工用水、用电2.1.2.1、施工用水：从山上小溪取水样送试验室，若检验合格，则在拌和站旁修建一座蓄水池，用水泵抽起山水作为施工用水；若水样不合格，则用井水作为施工用水，水管采用φ100PVC管。
(此文档为word格式，下载后您可任意编辑修改！)浦南高速公路某隧道单位工程施工组织设计一、编制依据1、《《天津至汕尾国家重点公路干线福建省浦城（闽浙界）至南平高速公路总承包招标文件》。
2、业主和设计单位提供的《天津至汕尾国家重点公路干线福建省浦城（闽浙界）至南平高速公路XX合同段》设计图纸、工程量清单等有关资料。
3、《天津至汕尾国家重点公路干线福建省浦城（闽浙界）至南平高速公路XX合同段参考资料》。
4、国家、交通部、建设部、福建省现行设计规范、施工规范、验收标准及有关文件。
◆中华人民共和国行业标准《公路工程技术标准》JTG B。
◆中华人民共和国行业标准《公路隧道施工技术规范》JTJ042-94。
◆《公路工程施工安全技术规程》JTJ076—95◆《公路工程质量检验评定标准》JTJ071—98◆《公路水泥混凝土试验规程》JTJ053—94◆《公路工程石料试验规程》JTJ054—94◆《公路工程石料试验规程》JTJ054—94◆《公路水泥混凝土路面施工技术规范》JTJ054—94◆《锚杆喷射混凝土支护技术规范》GBJ86-85◆《福建省高速公路隧道施工标准化指南》JTJ061—99◆《公路测量规范》JTJ061—99二、工程概况某隧道是浦南高速公路XX合同段的难点工程,其位于建瓯市南雅镇南雅村和平洋村之间,隧道区属低山丘陵地貌,地形起伏较大,轴线处最高海拔227.55m,进口段地形较平缓,山坡自然陡坡度约20°～30°,地表植被发育。
隧道区上覆残坡积粘土层及风化层厚度较大，进出洞口及出洞段围岩主要为残坡积粘性土及强风化混合花岗岩，围岩级别为V级。
洞身围岩主要为弱～微风化混合花岗岩，但顶板弱～微风化岩层厚度多数地段较薄，且发育有F04一条裂隙密集带，影响围岩完整性，稳定性较差，围岩级别以IV～V类为主，局部为Ⅲ类。
本隧道为连拱双洞，长度为349米，进出口均位于平曲线内，平曲线半径为1657.976米，进口桩号K202+873,设计标高157.02米；出口桩号K203+222，设计标高157.39米，纵坡采用1％和-3.7％的人字坡。
本隧道结构按新奥法原理进行设计，采用复合式衬砌，以锚杆、湿喷混凝土（钢筋挂网）、钢拱架等初期支护，大管棚、超前注浆小导管、超前锚杆等为施工辅助措施，充分调动和发挥围岩的自承能力，在监控量测信息的指导下施作初期支护和二次模筑衬砌。
Ⅲ级围岩采用全断面法施工，Ⅳ、Ⅴ级围岩采用半断面正台阶分步开挖法，台阶长度控制在5m，采用弱爆破，初期支护及时封闭。
Ⅳ、Ⅴ级围岩下半断面采用左右交错开挖及时封闭法。
隧道爆破采用凿岩台车打眼，人工装药，爆破采用非电毫秒雷管光面爆破，但由于连拱隧道结构特殊，应先施工中导洞，待中导洞贯通后施工中隔墙，再以先左后右的顺序施工主洞。
同时中导洞作为主洞施工的一个先行洞，还起到对主洞围岩情况的勘探预报作用，为后续的主洞施工提供详细的地质资料。
超前支护采用超前小导管，初期支护采用风动凿岩机钻孔，混凝土喷射机喷射混凝土，人工架立型钢支撑，出碴运输采用大功率装载机及大吨位自卸汽车完成无轨运输施工。
衬砌混凝土采用混凝土自动计量拌和站，混凝土搅拌运输车，混凝土输送泵、大模板整体液压衬砌台车（自制）完成全断面衬砌，一次成型。
两侧沟槽在衬砌完成后进行，与衬砌平行作业。
隧道贯通后，再进行路面及附属工程施工，附属工程施工与路面施工同步，平行交叉作业。
1、工程数量本工程主要工程详见下《表1-1、主要工程量一览表》表1－1、主要工程量一览表2、工程特点本隧道位于建瓯市南雅镇南雅村和平洋村之间,隧道区属低山丘陵地貌,地形起伏较大,轴线处最高海拔227.55m,进口段地形较平缓,山坡自然陡坡度约20°～30°,地表植被发育。
隧道区上覆残坡积粘土层及风化层厚度较大，进出洞口及出洞段围岩主要为残坡积粘性土及强风化混合花岗岩，围岩级别为V级，洞口仰坡、洞外边坡建议采用台阶式放坡，并加强防护措施；洞身围岩主要为弱～微风化混合花岗岩，但顶板弱～微风化岩层厚度多数地段较薄，且发育有F04一条裂隙密集带，影响围岩完整性，稳定性较差，围岩级别以IV～V类为主，局部为Ⅲ类。
地下水主要为上部残坡积土层和强风化层中的孔隙潜水及下部基岩裂隙水，主要由大气降水垂直补给。
三、工期计划本标段某隧道工程计划于2006年3月1日开始施工，于2007年3月15正式贯通，具体分项施工计划详见附表《某隧道单位工程施工计划横道图》。
四、施工准备1、组织机构准备某隧道施工由项目部统一指挥，下设隧道施工队负责施工，内分钢筋队、砼施工队、洞身开挖队、衬砌队和隧道附属机电队。
项目部和隧道施工队分置质检员，对施工进行质量监控。
详见：人员配备准备情况一览表。
2、技术准备组织工程技术人员熟悉研究技术文件和图纸中各项内容和要求，全面领会设计意图；编制施工方案；对施工队伍进行培训和技术交底；3、现场准备（1）依据业主及设计提供的资料，在隧道洞口附近对地上、地下各种树木和水源进行标定、维护，并及时通报拆迁部门，协助地方对障碍物进行拆除或迁移。
（2）平整场地、布设道路。
施工用电由业主提供的14号线路接口采用1台610KW的变压器接入；施工用水采用当地饮用的溪流泉眼中取用，并在进口洞门前方左侧山坡上设置一30m3的浆砌片石蓄水池，以供高压用水只用；砼由建在路基K201+850右侧的砼拌和站集中提供，模板、钢筋均在隧道生产用地中的加工棚内加工；同时安装好现场照明设备，设置现场消防保安设施。
（3）根据施工需要做好备料工作，钢筋、木方等原材料按不同规格分别堆放、码放整齐，并予以明确标识。
在加工时，区分原料区及加工区，做到加工场整洁、有序，忙而不乱。
（4）安装调试所有施工机具，并对易损零部件及耗材提前准备充足。
（5）建立防火、防汛、保安等组织机构和有关的规章制度，布置安排好消防保安等措施。
4、机械材料准备本单位工程所用机械设备详见监表28施工机械一览表。
五、施工工艺由于本隧道为双连拱隧道，需先行施工中导洞，当中导洞贯通后砌筑中隔墙,待中隔墙砌筑30米后,进行主洞开挖初期支护,具体施工工艺如下:1、中导洞施工中导洞先行是连拱隧道施工的一个关键点，中导坑超前并先行贯通，可及时完成中隔墙衬砌；同时探明了地质，使后继工序选择爆破参数和支护时机的确定有的放矢；也利于正洞施工通风。
施工方法：1、导洞Ⅴ级围岩开挖采用拱部预留核心土，短台阶法施工，台阶长度3～5m，开挖进尺1.0～1.5m。
先护后挖，开挖以镐铲施工为主，局部弱爆破配合，台阶上部出碴采用人工斗车推运至下台阶，挖掘机配合；下台阶采用装载机装碴，自卸汽车运出洞外。
锚喷、钢架支护紧跟掌子面。
2、Ⅳ级围岩开挖采用半断面短台阶法施工，循环进尺1.5m，人工风枪钻眼，拱部光面爆破、边墙预裂爆破成型，出碴运输方法同上。
3、Ⅲ级围岩开挖采用全断面开挖施工方法，光面爆破成型。
循环进尺2m，爆破设计参见《图5-38 中导坑Ⅲ级围岩开挖光爆设计图》2、中隔墙施工中隔墙上方的围岩是薄弱环节，施工过程中在中导坑开挖及两侧隧道拱部开挖时有多次扰动，同时伴有不利的偏压、变位和不平衡推力都要作用在坚实的隔墙上，故中隔墙施工是本隧道施工的重点、难点之一。
（1）、基底处理由于中隔墙要提供施工时抗滑移和结构抵抗收敛变位的能力，对基底的要求很高，故必须对基底进行认真处理。
首先清除基底浮碴、杂物和积水，喷射砼25#砼，施做找平层，然后视围岩情况采用φ25mm中空注浆锚杆进行基底加固。
锚杆单长4.0m，间距1m×1.5m布置，锚杆露出开挖面50cm，与其上部基础配筋焊接在一起。
图5-38 Ⅲ级围岩段开挖支护方案图（2）、中隔墙衬砌采用6mm厚热轧钢板制作大块中隔墙模板，拐角处设异形定型钢模，模板间螺栓连接；模板采用槽钢和对拉钢筋固定牢靠；钢筋现场绑扎、焊接；砼按先基础，后墙身顶帽的顺序进行施工，在洞口拌和站集中拌制，输送车运输，输送泵泵送入模，机械捣固密实。
施工注意事项：a、钢筋的焊接和绑扎应符合设计与规范规定，同一断面接头数量不得超过50%。
b、砼浇注前要对钢筋、固定钢支撑联结件的预埋钢板等隐蔽工程认真进行检查，确保无误。
c、纵向标准施工节段长度为10m，施工缝处理必须符合设计和规范要求。
d、墙顶拱趾在灌注混凝土时要做到结构尺寸、位置正确，以利将来主洞初支钢支撑的架立安装。
（3）、中隔墙顶部围岩加固和填充①根据以往施工经验及弹塑性有限元分析表明，中隔墙顶部的岩体的稳定性至关重要，由于施工过程中频繁地扰动，较早出现塑性破坏，岩体单元变位较大，如不及时补强，塑性区迅速扩展，围岩压力呈不平衡的畸形分布，对未完成的结构将构成很大威胁，故此必须对中隔墙顶部围岩进行加固。
具体方法是：在中隔墙顶两侧主拱拱脚位置沿拱架边缘径向各布设3根注浆锚杆，初期支护完成后压注单液纯水泥浆进行加固。
②保证中墙顶和支护间的间隙填充密实，对中隔墙上部围岩稳定和墙身承受侧压力有很大作用。
采取的措施一是中墙混凝土灌注采用泵送封顶；二是预埋注浆管，用KBY-507型注浆泵分次压注水泥浆回填密实，水灰比WC=1：0.5～1:1。
（4）、中隔墙支顶为保证一侧主洞施工时，中隔墙能承受另一侧岩体及施工带来的偏压荷载，保持稳定，必须在该侧主洞施工前预先完成中隔墙另一侧的支顶。
采用型钢和配套的楔形垫块作为支撑，支撑设于主洞上下台阶分界线位置，布置间距1m，并可据监测数据予以加密。
3、主洞施工（1）开挖方法①Ⅳ、Ⅴ级围岩：本隧道进洞口段为Ⅱ类围岩，其中右洞采用侧壁导坑法开挖，施工时侧导坑超前正洞5～10m；左洞采用台阶分步法开挖。
开挖循环进尺0.5m。
②Ⅲ级围岩：采用短台阶法开挖，台阶下部先进行边墙部位开挖，完成边墙支护后，再挖剩余部分。
开挖循环进尺1.5m。
③左右洞相同施工桩号位置不能同时平行开挖，使开挖面相互距离保持30～50m，同一桩号位置先行施工的隧道完成二衬后再开挖另一隧道。
（2）钻爆施工本隧道采用简易钻孔台车配备多台风动凿岩机钻孔；采用微震光面（预裂）爆破，塑料毫秒雷管非电起爆技术，控制单响起爆药量，减少爆破震动波叠加，减轻地震动影响，避免对围岩的扰动，同时加强爆破震动监测。
钻爆设计参见《图5-38 中导坑Ⅲ级围岩开挖光爆设计图》。
施工前首先要据现场地质情况进行爆破试验，并且在施工中要不断修正光爆设计参数，以达到最佳爆破效果，并成立TQC小组，实行定人、定位、定标准的岗位责任制，精细、正规实施。
采用的主要技术措施：①密打眼，少装药，特别是中导坑拱部中心两侧各60°及中隔墙中心两侧各4.0m范围周边眼加密一倍，隔孔装药。
②控制爆破振动速度，根据爆破效果及爆破震动效应监测、围岩、砼应力量测数据调整爆破设计，并据爆破震动衰减规律公式反算控制最大单响起爆药量。
