塑粉喷涂检验规程

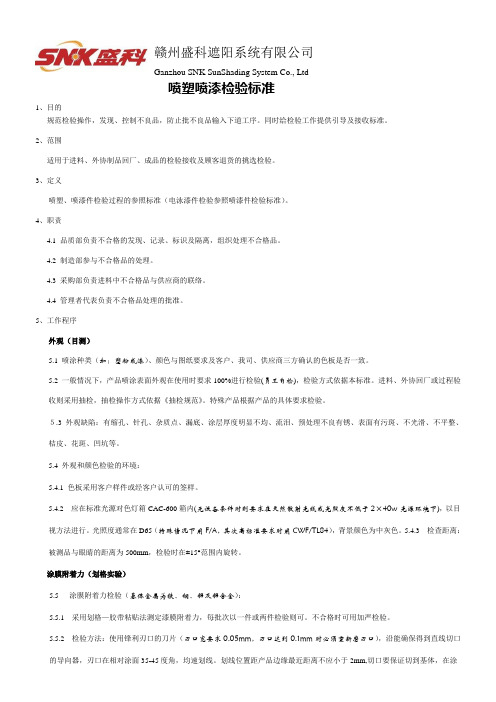

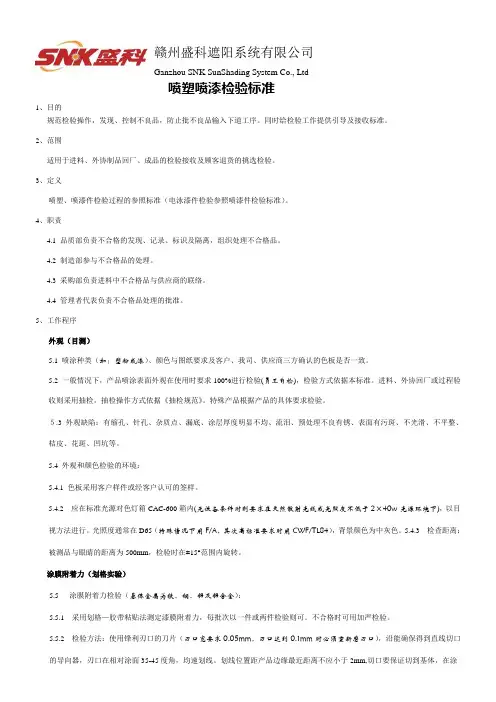

赣州盛科遮阳系统有限公司Ganzhou SNK SunShading System Co., Ltd喷塑喷漆检验标准1、目的规范检验操作，发现、控制不良品，防止批不良品输入下道工序。

同时给检验工作提供引导及接收标准。

2、范围适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。

3、定义喷塑、喷漆件检验过程的参照标准（电泳漆件检验参照喷漆件检验标准）。

4、职责4.1 品质部负责不合格的发现、记录、标识及隔离，组织处理不合格品。

4.2 制造部参与不合格品的处理。

4.3 采购部负责进料中不合格品与供应商的联络。

4.4 管理者代表负责不合格品处理的批准。

5、工作程序外观（目测）5.1 喷涂种类（如：塑粉或漆）、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。

5.2 一般情况下，产品喷涂表面外观在使用时要求100%进行检验(员工自检)，检验方式依据本标准。

进料、外协回厂或过程验收则采用抽检，抽检操作方式依据《抽检规范》。

特殊产品根据产品的具体要求检验。

５.3 外观缺陷：有缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑、凹坑等。

5.4 外观和颜色检验的环境：5.4.1 色板采用客户样件或经客户认可的签样。

5.4.2 应在标准光源对色灯箱CAC-600箱内(无设备条件时则要求在天然散射光线或光照度不低于2×40w光源环境下)，以目视方法进行。

光照度通常在D65（特殊情况下用F/A，其次高标准要求时用CWF/TL84），背景颜色为中灰色。

5.4.3 检查距离：被测品与眼睛的距离为500mm，检验时在±15°范围内旋转。

涂膜附着力（划格实验）5.5涂膜附着力检验（基体金属为铁、钢、铝及铝合金）：5.5.1 采用划格—胶带粘贴法测定漆膜附着力，每批次以一件或两件检验则可。

不合格时可用加严检验。

5.5.2 检验方法：使用锋利刃口的刀片（刃口宽要求0.05mm，刃口达到0.1mm时必须重新磨刃口），沿能确保得到直线切口的导向器，刃口在相对涂面35-45度角，均速划线。

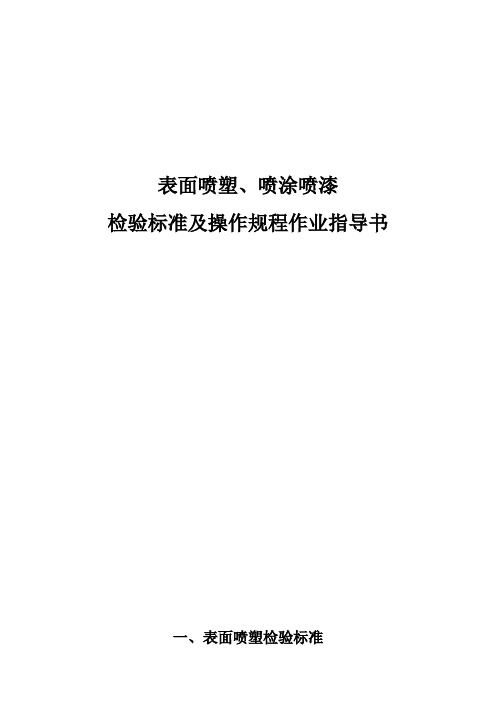

表面喷塑、喷涂喷漆检验标准及操作规程作业指导书一、表面喷塑检验标准1、检验条件照明光线要求在天然散射光线或光的照度不应低于2×40w光源环境下。

检查距离被测品与眼睛的距离为500mm，a面检验时在±15°范围内旋转。

2、表面等级的分类、区域划分表面等级根据产品可视区域以及使用要求的不同，划分为不同的表面等级：“a”、“b”、“c”、“d”。

区域划分“a”：正常使用时可直接看到的主要表面，一般指终端产品的正面。

“b”：正常使用时观察不到的表面，一般指终端产品的测面、后面。

“c”：正常使用时观察不到的表面，一般指终端产品的底面。

“d”：正常使用时观察不到的次要面，一般是指终端产品内部面。

3、代码对照表名称：数目、长度、直径、深度、宽度、面积、距离代号：n、l、d、h、w、s、d单位：个说明：下文所提到的不良缺陷数目均指单面上的不良缺陷数目。

4、验收要求验收总则喷涂件表面应清洁、无污。

喷涂层均匀、完整，同批产品的光泽、纹理一致，颜色符合图号要求，且与双方封样色样比较无明显差异。

外观要求面外观检验要求：序号不良项目验收要求1点缺陷（含颗粒）当d≤(或s≤且不连续时(ds≥5mm)，不视为缺陷。

当(或s≤二、喷涂喷漆检验标准1、目的发现、控制不合格品，采取相应措施处置，以防不合格品误用。

2、范围适用于进料、外协制品回厂、成品及顾客退货各过程中产生及发现的不合格品。

3、定义（无）4、职责品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。

制造部参与不合格品的处理。

供应部负责进料中不合格品与供应商的联络。

管理者代表负责不合格品处理的批准。

5、工作程序：1．喷涂种类、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。

2．一般情况下，产品喷涂表面外观检查100%进行检验，检验方式依据本标准，特殊产品根据产品规格的具体要求检验。

3．外观检验项目是否有缺陷：如缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、轻微桔皮、凹坑等。

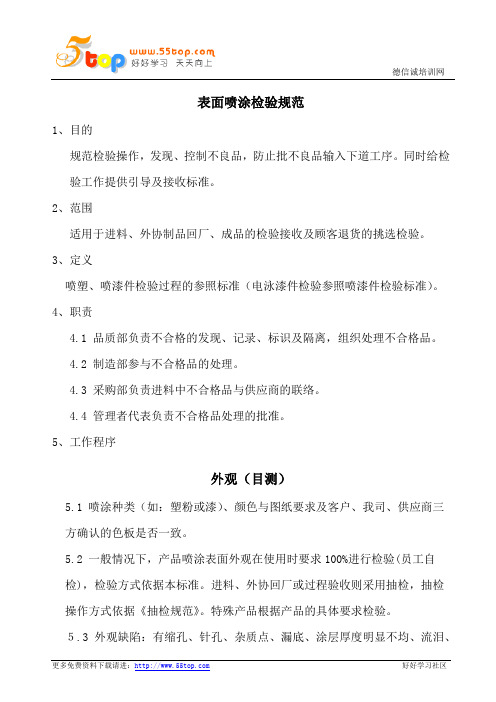

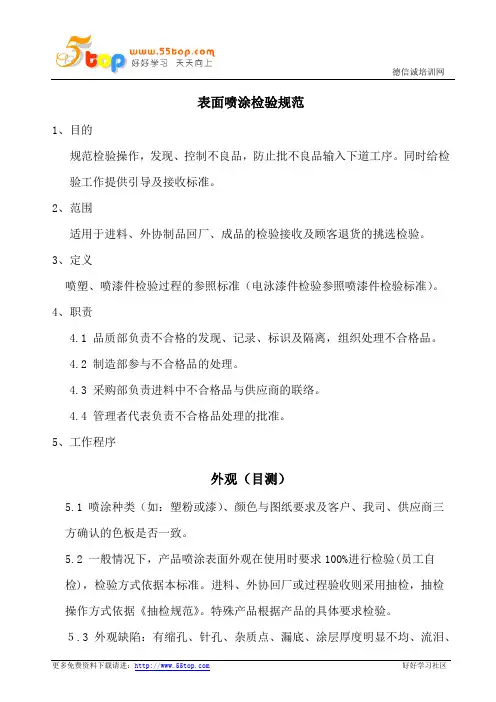

表面喷涂检验规范1、目的规范检验操作，发现、控制不良品，防止批不良品输入下道工序。

同时给检验工作提供引导及接收标准。

2、范围适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。

3、定义喷塑、喷漆件检验过程的参照标准（电泳漆件检验参照喷漆件检验标准）。

4、职责4.1 品质部负责不合格的发现、记录、标识及隔离，组织处理不合格品。

4.2 制造部参与不合格品的处理。

4.3 采购部负责进料中不合格品与供应商的联络。

4.4 管理者代表负责不合格品处理的批准。

5、工作程序外观（目测）5.1 喷涂种类（如：塑粉或漆）、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。

5.2 一般情况下，产品喷涂表面外观在使用时要求100%进行检验(员工自检)，检验方式依据本标准。

进料、外协回厂或过程验收则采用抽检，抽检操作方式依据《抽检规范》。

特殊产品根据产品的具体要求检验。

５.3 外观缺陷：有缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑、凹坑等。

5.4 外观和颜色检验的环境：5.4.1 色板采用客户样件或经客户认可的签样。

5.4.2 应在标准光源对色灯箱CAC-600箱内(无设备条件时则要求在天然散射光线或光照度不低于2×40w光源环境下)，以目视方法进行。

光照度通常在D65（特殊情况下用5.4.3 检查距离：被测品与眼睛的距离为500mm，检验时在±15°范围内旋转。

涂膜附着力（划格实验）5.5涂膜附着力检验（基体金属为铁、钢、铝及铝合金）：5.5.1 采用划格—胶带粘贴法测定漆膜附着力，每批次以一件或两件检验则可。

不合格时可用加严检验。

5.5.2 检验方法：使用锋利刃口的刀片（刃口宽要求0.05mm，刃口达到0.1mm 时必须重新磨刃口），沿能确保得到直线切口的导向器，刃口在相对涂面35-45度角，均速划线。

划线位置距产品边缘最近距离不应小于2mm,切口要保证切到基体，在涂膜上，切出每个方向是6至11条切口的格子图形，切口以1mm间隔隔开，长度约20mm。

喷塑产品检验规范1、涂膜外观：a）需要做表面处理的产品，在喷塑、烤漆前要清洗干净，表面凸出要磨平，凹进要抹灰平整，表面着色均匀，符合色板要求，不可有色差、掉漆，无遗漏点及露底，无划伤、无颗粒、无气泡、无凹凸不平、无滑溜、无变形现象，要求光滑平整。

45°拼缝处无明显的缝隙和高低不平现象。

b)、色调检查：对照标准样板或色板，测量色差，要求：△E≤1.0；对照前次供货样板，测量色差，批次色差要求：△E≤0.62、性能要求：a)、附着力要求：在一定破坏力条件下表面不能被揭下来。

b)、抗磨损、抗溶剂要求：在经受一定力度和次数的摩擦后（非硬物摩擦），表面喷涂颜色应无明显变化，表面上的图案不能消失，而且无明显的划伤。

用酒精擦拭表面应无褪色、腐蚀或变质等缺陷，用稀释的天那水或低浓度的稀释剂轻轻擦拭时也不允许褪色、腐蚀或变质。

c）、柔韧性要求: 正向冲击测试后，油漆表面无裂纹、皱纹、脱落现象。

d)、硬度要求：用规定硬度的铅笔在一定力度下划过表面，产品喷漆表面不应有剥落痕迹。

3、塑粉厚度是0.1-0.2mm之间。

包装时要求表面塑粉或油漆完全干后用珍珠棉或气泡膜包装。

涂膜厚度需满足以下规定(双面)：单位μm砂纹粉涂层应为 60～100μm项 目户外粉室内粉喷漆检测方法产品表面厚度50～10040～8020～70涂层测厚仪产品内侧厚度40～8040～6020～50涂层测厚仪4、喷塑百叶风口类产品叶片必须全部打直再喷塑，不能卡死或倾斜，喷塑后叶片需能活动6 包装防护与搬运标准a)、涂装后的成品应用软质气泡纸遮盖或缠绕包裹，以保证产品的表面清洁无尘。

必要时要求全部采用软质气泡膜包装。

b)、 堆放产品底部必须加软质材料衬垫，超重或超大产品要求由2-4人或叉车平稳移动。

c)、 同类产品要求堆放在一起，分开喷涂的产品要求是配套的同批次验收和码放。

d)、 搬运应使用手动叉车，集中搬运的零件或产品每次堆放的高度不高于1.5米，并要求每层产品之间加防滑纸皮。

表面喷塑、喷涂喷漆检验标准及操作规程作业指导书一、表面喷塑检验标准1、检验条件照明光线要求在天然散射光线或光的照度不应低于2×40w光源环境下。

检查距离被测品与眼睛的距离为500mm，a面检验时在±15°范围内旋转。

2、表面等级的分类、区域划分表面等级根据产品可视区域以及使用要求的不同，划分为不同的表面等级：“a”、“b”、“c”、“d”。

区域划分“a”：正常使用时可直接看到的主要表面，一般指终端产品的正面。

“b”：正常使用时观察不到的表面，一般指终端产品的测面、后面。

“c”：正常使用时观察不到的表面，一般指终端产品的底面。

“d”：正常使用时观察不到的次要面，一般是指终端产品内部面。

3、代码对照表名称：数目、长度、直径、深度、宽度、面积、距离代号：n、l、d、h、w、s、d单位：个说明：下文所提到的不良缺陷数目均指单面上的不良缺陷数目。

4、验收要求验收总则喷涂件表面应清洁、无污。

喷涂层均匀、完整，同批产品的光泽、纹理一致，颜色符合图号要求，且与双方封样色样比较无明显差异。

外观要求面外观检验要求：序号不良项目验收要求1点缺陷（含颗粒）当d≤(或s≤且不连续时(ds≥5mm)，不视为缺陷。

当(或s≤二、喷涂喷漆检验标准1、目的发现、控制不合格品，采取相应措施处置，以防不合格品误用。

2、范围适用于进料、外协制品回厂、成品及顾客退货各过程中产生及发现的不合格品。

3、定义（无）4、职责品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。

制造部参与不合格品的处理。

供应部负责进料中不合格品与供应商的联络。

管理者代表负责不合格品处理的批准。

5、工作程序：1．喷涂种类、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。

2．一般情况下，产品喷涂表面外观检查100%进行检验，检验方式依据本标准，特殊产品根据产品规格的具体要求检验。

3．外观检验项目是否有缺陷：如缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、轻微桔皮、凹坑等。

表面喷塑、喷涂喷漆检验标准及操作规程作业指导书1一、表面喷塑检验标准1、检验条件1.1照明光线要求在天然散射光线或光的照度不应低于2×40w光源环境下。

1.2检查距离被测品与眼睛的距离为500mm，a面检验时在±15°范围内旋转。

2、表面等级的分类、区域划分2.1表面等级根据产品可视区域以及使用要求的不同，划分为不同的表面等级：“a”、“b”、“c”、“d”。

2.2区域划分“a”：正常使用时可直接看到的主要表面，一般指终端产品的正面。

“b”：正常使用时观察不到的表面，一般指终端产品的测面、后面。

“c”：正常使用时观察不到的表面，一般指终端产品的底面。

“d”：正常使用时观察不到的次要面，一般是指终端产品内部面。

3、代码对照表名称：数目、长度、直径、深度、宽度、面积、距离代号：n、l、d、h、w、s、d单位：个说明：下文所提到的不良缺陷数目均指单面上的不良缺陷数目。

4、验收要求4.1验收总则4.1.1喷涂件表面应清洁、无污。

4.1.2喷涂层均匀、完整，同批产品的光泽、纹理一致，颜色符合图号要求，且与双方2封样色样比较无明显差异。

4.2外观要求4.2.1“a”面外观检验要求：序号不良项目验收要求1点缺陷（含颗粒）当d≤0.5mm(或s≤0.2mm2)且不连续时(ds≥5mm)，不视为缺陷。

当0.5mm(或s≤0.2mm2)二、喷涂喷漆检验标准1、目的发现、控制不合格品，采取相应措施处置，以防不合格品误用。

2、范围适用于进料、外协制品回厂、成品及顾客退货各过程中产生及发现的不合格品。

3、定义（无）4、职责4.1 品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。

4.2 制造部参与不合格品的处理。

4.3 供应部负责进料中不合格品与供应商的联络。

4.4 管理者代表负责不合格品处理的批准。

5、工作程序：1．喷涂种类、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。

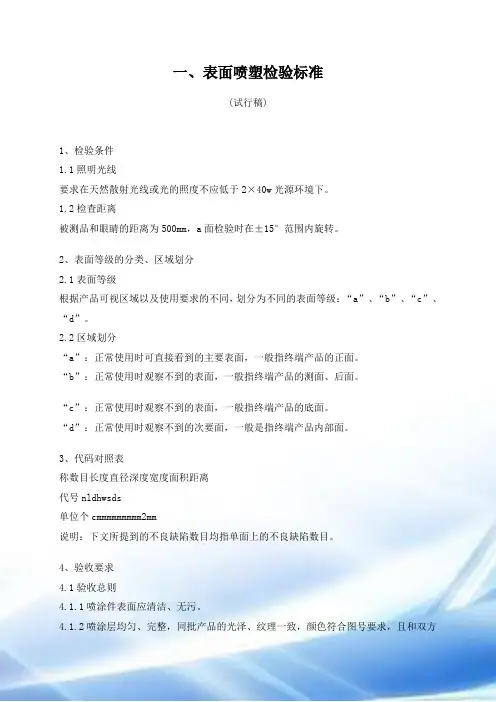

一、表面喷塑检验标准(试行稿)1、检验条件1.1照明光线要求在天然散射光线或光的照度不应低于2×40w光源环境下。

1.2检查距离被测品和眼睛的距离为500mm，a面检验时在±15°范围内旋转。

2、表面等级的分类、区域划分2.1表面等级根据产品可视区域以及使用要求的不同，划分为不同的表面等级：“a”、“b”、“c”、“d”。

2.2区域划分“a”：正常使用时可直接看到的主要表面，一般指终端产品的正面。

“b”：正常使用时观察不到的表面，一般指终端产品的测面、后面。

“c”：正常使用时观察不到的表面，一般指终端产品的底面。

“d”：正常使用时观察不到的次要面，一般是指终端产品内部面。

3、代码对照表称数目长度直径深度宽度面积距离代号nldhwsds单位个cmmmmmmmmm2mm说明：下文所提到的不良缺陷数目均指单面上的不良缺陷数目。

4、验收要求4.1验收总则4.1.1喷涂件表面应清洁、无污。

4.1.2喷涂层均匀、完整，同批产品的光泽、纹理一致，颜色符合图号要求，且和双方封样色样比较无明显差异。

4.2外观要求4.2.1“a”面外观检验要求：序号不良项目验收要求1点缺陷（含颗粒）当d≤0.5mm(或s≤0.2mm2)且不连续时(ds≥5mm)，不视为缺陷。

当0.5mm(或s≤0.2mm2)二、喷涂喷漆检验标准（范本）1、目的发现、控制不合格品，采取相应措施处置，以防不合格品误用。

2、范围适用于进料、外协制品回厂、成品及顾客退货各过程中产生及发现的不合格品。

3、定义（无）4、职责4.1 品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。

4.2 制造部参和不合格品的处理。

4.3 供应部负责进料中不合格品和供应商的联络。

4.4 管理者代表负责不合格品处理的批准。

5、工作程序：1．喷涂种类、颜色和图纸要求及客户、我司、供应商三方确认的色板是否一致。

2．一般情况下，产品喷涂表面外观检查100%进行检验，检验方式依据本标准，特殊产品根据产品规格的具体要求检验。

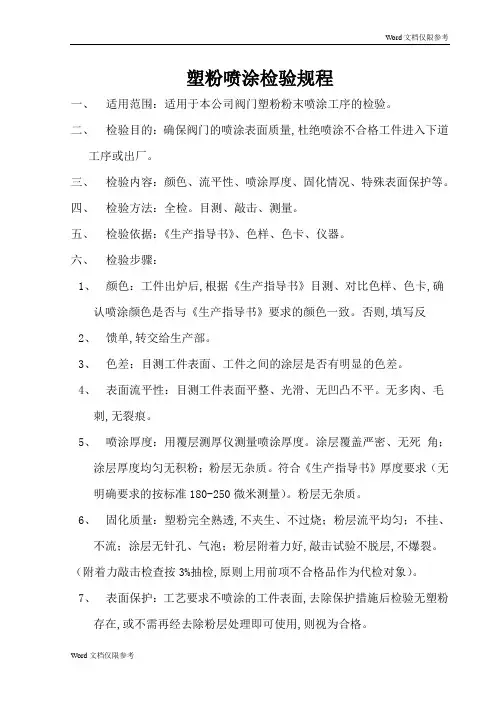

塑粉喷涂检验规程
一、适用范围：适用于本公司阀门塑粉粉末喷涂工序的检验。

二、检验目的：确保阀门的喷涂表面质量,杜绝喷涂不合格工件进入下道
工序或出厂。

三、检验内容：颜色、流平性、喷涂厚度、固化情况、特殊表面保护等。

四、检验方法：全检。

目测、敲击、测量。

五、检验依据：《生产指导书》、色样、色卡、仪器。

六、检验步骤：
1、颜色：工件出炉后,根据《生产指导书》目测、对比色样、色卡,确
认喷涂颜色是否与《生产指导书》要求的颜色一致。

否则,填写反
2、馈单,转交给生产部。

3、色差：目测工件表面、工件之间的涂层是否有明显的色差。

4、表面流平性：目测工件表面平整、光滑、无凹凸不平。

无多肉、毛
刺,无裂痕。

5、喷涂厚度：用覆层测厚仪测量喷涂厚度。

涂层覆盖严密、无死角；
涂层厚度均匀无积粉；粉层无杂质。

符合《生产指导书》厚度要求（无明确要求的按标准180-250微米测量）。

粉层无杂质。

6、固化质量：塑粉完全熟透,不夹生、不过烧；粉层流平均匀；不挂、
不流；涂层无针孔、气泡；粉层附着力好,敲击试验不脱层,不爆裂。

（附着力敲击检查按3%抽检,原则上用前项不合格品作为代检对象）。

7、表面保护：工艺要求不喷涂的工件表面,去除保护措施后检验无塑粉
存在,或不需再经去除粉层处理即可使用,则视为合格。

粉末喷涂检验记录表。

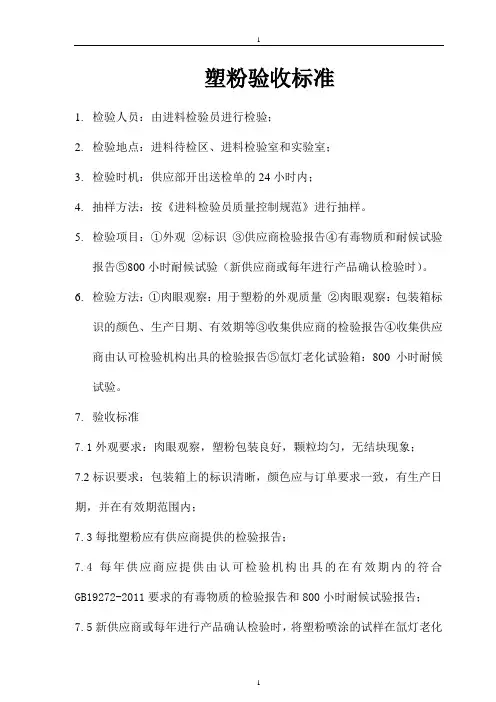

塑粉验收标准
1.检验人员：由进料检验员进行检验；
2.检验地点：进料待检区、进料检验室和实验室；
3.检验时机：供应部开出送检单的24小时内；
4.抽样方法：按《进料检验员质量控制规范》进行抽样。

5.检验项目：①外观②标识③供应商检验报告④有毒物质和耐候试验
报告⑤800小时耐候试验（新供应商或每年进行产品确认检验时）。

6.检验方法：①肉眼观察：用于塑粉的外观质量②肉眼观察：包装箱标
识的颜色、生产日期、有效期等③收集供应商的检验报告④收集供应商由认可检验机构出具的检验报告⑤氙灯老化试验箱：800小时耐候试验。

7.验收标准
7.1外观要求：肉眼观察，塑粉包装良好，颗粒均匀，无结块现象；7.2标识要求：包装箱上的标识清晰，颜色应与订单要求一致，有生产日期，并在有效期范围内；
7.3每批塑粉应有供应商提供的检验报告；
7.4每年供应商应提供由认可检验机构出具的在有效期内的符合GB19272-2011要求的有毒物质的检验报告和800小时耐候试验报告；7.5新供应商或每年进行产品确认检验时，将塑粉喷涂的试样在氙灯老化
试验箱中进行800小时耐候试验，试样按TR-ZW-ZK-34《户外产品涂饰层耐候性能测试方法》进行评定．
8.检验记录：检验结果记录在进料检验记录上．判定合格的直接入库，
判定不合格的通知供应部退货处理，供应商提供《纠正预防措施报告》，重新送货再报检验员检验合格的方可入库。
