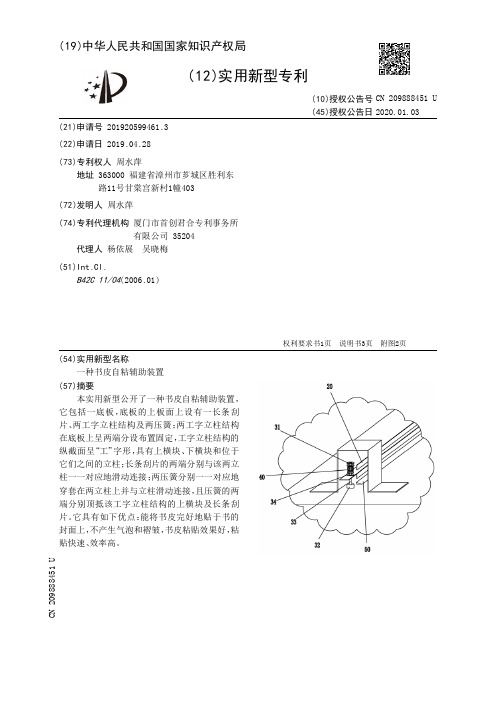

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920599461.3(22)申请日 2019.04.28(73)专利权人 周水萍地址 363000 福建省漳州市芗城区胜利东路11号甘棠宫新村1幢403(72)发明人 周水萍　(74)专利代理机构 厦门市首创君合专利事务所有限公司 35204代理人 杨依展　吴晓梅(51)Int.Cl.B42C 11/04(2006.01)(54)实用新型名称一种书皮自粘辅助装置(57)摘要本实用新型公开了一种书皮自粘辅助装置，它包括一底板，底板的上板面上设有一长条刮片、两工字立柱结构及两压簧；两工字立柱结构在底板上呈两端分设布置固定，工字立柱结构的纵截面呈“工”字形，具有上横块、下横块和位于它们之间的立柱；长条刮片的两端分别与该两立柱一一对应地滑动连接；两压簧分别一一对应地穿套在两立柱上并与立柱滑动连接，且压簧的两端分别顶抵该工字立柱结构的上横块及长条刮片。

它具有如下优点：能将书皮完好地贴于书的封面上，不产生气泡和褶皱，书皮粘贴效果好，粘贴快速、效率高。

权利要求书1页 说明书3页 附图2页CN 209888451 U 2020.01.03C N 209888451U权　利　要　求　书1/1页CN 209888451 U1.一种书皮自粘辅助装置，其特征在于：包括一底板，底板的上板面上设有一长条刮片、两工字立柱结构及两压簧；该两工字立柱结构在底板上呈两端分设布置固定，该工字立柱结构的纵截面呈“工”字形，具有上横块、下横块和位于它们之间的立柱；该长条刮片的两端分别与该两立柱一一对应地滑动连接；该两压簧分别一一对应地穿套在该两立柱上并与立柱滑动连接，且该压簧的两端分别顶抵该工字立柱结构的上横块及长条刮片。

2.根据权利要求1所述的一种书皮自粘辅助装置，其特征在于：还包括一长条垫片，该长条垫片固定在该底板上的长条刮片的正下方并与该长条刮片呈上下平行放置，该长条垫片与该长条刮片的相向面相对底板呈倾斜设置。

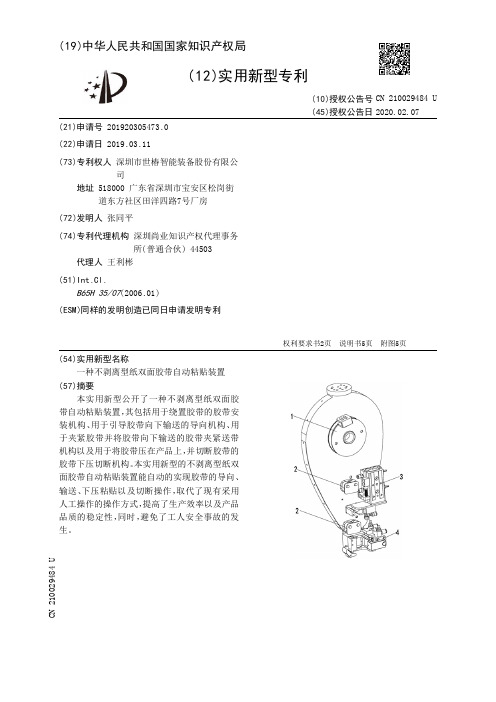

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920305473.0(22)申请日 2019.03.11(73)专利权人 深圳市世椿智能装备股份有限公司地址 518000 广东省深圳市宝安区松岗街道东方社区田洋四路7号厂房(72)发明人 张同平　(74)专利代理机构 深圳尚业知识产权代理事务所(普通合伙) 44503代理人 王利彬(51)Int.Cl.B65H 35/07(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种不剥离型纸双面胶带自动粘贴装置(57)摘要本实用新型公开了一种不剥离型纸双面胶带自动粘贴装置，其包括用于绕置胶带的胶带安装机构、用于引导胶带向下输送的导向机构、用于夹紧胶带并将胶带向下输送的胶带夹紧送带机构以及用于将胶带压在产品上，并切断胶带的胶带下压切断机构。

本实用新型的不剥离型纸双面胶带自动粘贴装置能自动的实现胶带的导向、输送、下压粘贴以及切断操作，取代了现有采用人工操作的操作方式，提高了生产效率以及产品品质的稳定性，同时，避免了工人安全事故的发生。

权利要求书2页 说明书5页 附图5页CN 210029484 U 2020.02.07C N 210029484U权　利　要　求　书1/2页CN 210029484 U1.一种不剥离型纸双面胶带自动粘贴装置，其特征在于，所述装置包括胶带安装机构、导向机构、胶带夹紧送带机构以及胶带下压切断机构；所述胶带安装机构用于绕置胶带，所述导向机构用于引导胶带向下输送；所述胶带夹紧送带机构包括送带气缸、用于调节送带气缸的活塞杆伸缩长度的第一行程调节模组、转接板、夹带气缸、夹带活动块以及夹带挡块，所述送带气缸的活塞杆与所述转接板的一侧面固定连接，所述夹带气缸以及夹带挡块安装于所述转接板的另一侧面上，所述夹带气缸的活塞杆与所述夹带活动块固定连接；所述夹带挡块与所述夹带活动块相对设置，并且两者之间具有供胶带穿过的空隙；所述胶带下压切断机构包括能调节气压大小的下压气缸、用于调节所述下压气缸的活塞杆伸长长度的第二行程调节模组、切带气缸、切刀、胶带导向块、切带支撑块、胶带压轮以及压轮支架；所述下压气缸的活塞杆与所述切带气缸固定连接，所述切带气缸的活塞杆与所述切刀固定连接，所述胶带导向块内开设有供胶带穿过的纵向槽，所述切带支撑块位于所述胶带导向块的正下方，所述胶带导向块以及切带支撑块均位于所述切刀的边缘位置；所述压轮支架位于所述切带支撑块的正下方，所述胶带压轮可旋转的安装于所述压轮支架上。

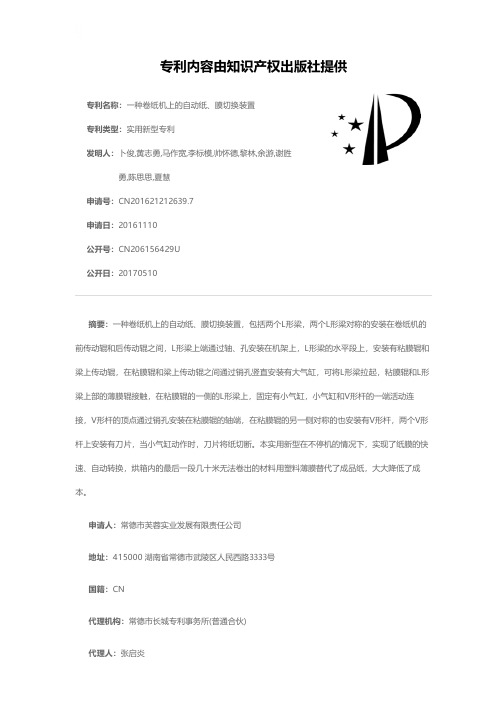

专利名称：一种卷纸机上的自动纸、膜切换装置
专利类型：实用新型专利
发明人：卜俊,黄志勇,马作宽,李标模,帅怀德,黎林,余游,谢胜勇,陈思思,夏慧
申请号：CN201621212639.7
申请日：20161110
公开号：CN206156429U
公开日：
20170510
专利内容由知识产权出版社提供
摘要：一种卷纸机上的自动纸、膜切换装置，包括两个L形梁，两个L形梁对称的安装在卷纸机的前传动辊和后传动辊之间，L形梁上端通过轴、孔安装在机架上，L形梁的水平段上，安装有粘膜辊和梁上传动辊，在粘膜辊和梁上传动辊之间通过销孔竖直安装有大气缸，可将L形梁拉起，粘膜辊和L形梁上部的薄膜辊接触，在粘膜辊的一侧的L形梁上，固定有小气缸，小气缸和V形杆的一端活动连接，V形杆的顶点通过销孔安装在粘膜辊的轴端，在粘膜辊的另一侧对称的也安装有V形杆，两个V形杆上安装有刀片，当小气缸动作时，刀片将纸切断。

本实用新型在不停机的情况下，实现了纸膜的快速、自动转换，烘箱内的最后一段几十米无法卷出的材料用塑料薄膜替代了成品纸，大大降低了成本。

申请人：常德市芙蓉实业发展有限责任公司
地址：415000 湖南省常德市武陵区人民西路3333号
国籍：CN
代理机构：常德市长城专利事务所(普通合伙)
代理人：张启炎
更多信息请下载全文后查看。

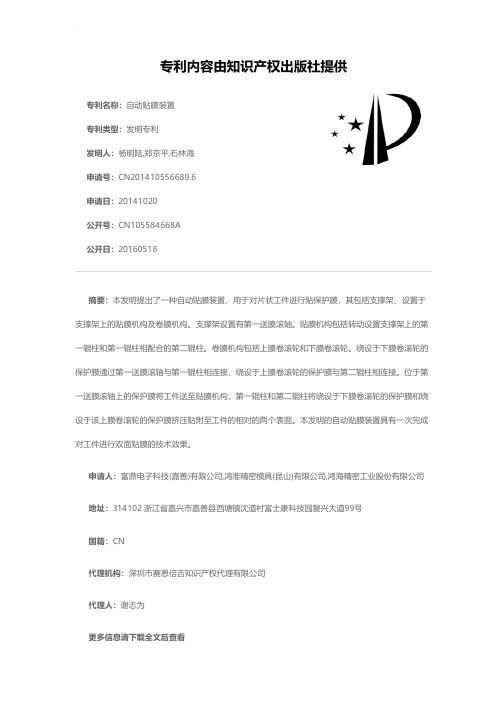

专利名称：自动贴膜装置
专利类型：发明专利
发明人：杨明陆,郑京平,石林海申请号：CN201410556689.6申请日：20141020
公开号：CN105584668A
公开日：
20160518
专利内容由知识产权出版社提供
摘要：本发明提出了一种自动贴膜装置，用于对片状工件进行贴保护膜，其包括支撑架、设置于支撑架上的贴膜机构及卷膜机构。

支撑架设置有第一送膜滚轴。

贴膜机构包括转动设置支撑架上的第一辊柱和第一辊柱相配合的第二辊柱。

卷膜机构包括上膜卷滚轮和下膜卷滚轮。

绕设于下膜卷滚轮的保护膜通过第一送膜滚轴与第一辊柱相连接，绕设于上膜卷滚轮的保护膜与第二辊柱相连接。

位于第一送膜滚轴上的保护膜将工件送至贴膜机构，第一辊柱和第二辊柱将绕设于下膜卷滚轮的保护膜和绕设于该上膜卷滚轮的保护膜挤压贴附至工件的相对的两个表面。

本发明的自动贴膜装置具有一次完成对工件进行双面贴膜的技术效果。

申请人：富鼎电子科技(嘉善)有限公司,鸿准精密模具(昆山)有限公司,鸿海精密工业股份有限公司地址：314102 浙江省嘉兴市嘉善县西塘镇沈道村富士康科技园复兴大道99号
国籍：CN
代理机构：深圳市赛恩倍吉知识产权代理有限公司
代理人：谢志为
更多信息请下载全文后查看。

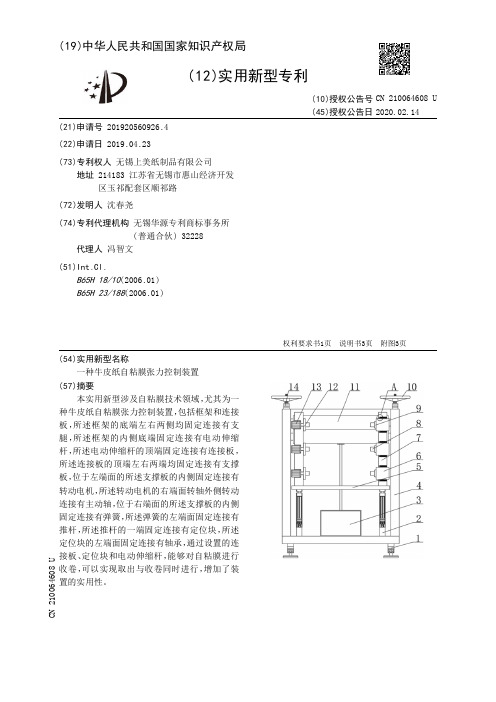

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920560926.4(22)申请日 2019.04.23(73)专利权人 无锡上美纸制品有限公司地址 214183 江苏省无锡市惠山经济开发区玉祁配套区顺祁路(72)发明人 沈春尧　(74)专利代理机构 无锡华源专利商标事务所(普通合伙) 32228代理人 冯智文(51)Int.Cl.B65H 18/10(2006.01)B65H 23/188(2006.01)(54)实用新型名称一种牛皮纸自粘膜张力控制装置(57)摘要本实用新型涉及自粘膜技术领域，尤其为一种牛皮纸自粘膜张力控制装置，包括框架和连接板，所述框架的底端左右两侧均固定连接有支腿，所述框架的内侧底端固定连接有电动伸缩杆，所述电动伸缩杆的顶端固定连接有连接板，所述连接板的顶端左右两端均固定连接有支撑板，位于左端面的所述支撑板的内侧固定连接有转动电机，所述转动电机的右端面转轴外侧转动连接有主动轴，位于右端面的所述支撑板的内侧固定连接有弹簧，所述弹簧的左端面固定连接有推杆，所述推杆的一端固定连接有定位块，所述定位块的左端面固定连接有轴承，通过设置的连接板、定位块和电动伸缩杆，能够对自粘膜进行收卷，可以实现取出与收卷同时进行，增加了装置的实用性。

权利要求书1页 说明书3页 附图3页CN 210064608 U 2020.02.14C N 210064608U权　利　要　求　书1/1页CN 210064608 U1.一种牛皮纸自粘膜张力控制装置，包括框架(4)和连接板(5)，其特征在于：所述框架(4)的底端左右两侧均固定连接有支腿(1)，所述框架(4)的内侧底端固定连接有电动伸缩杆(2)，所述电动伸缩杆(2)的顶端固定连接有连接板(5)，所述连接板(5)的顶端左右两端均固定连接有支撑板(7)，位于左端面的所述支撑板(7)的内侧固定连接有转动电机(13)，所述转动电机(13)的右端面转轴外侧转动连接有主动轴(12)，位于右端面的所述支撑板(7)的内侧固定连接有弹簧(19)，所述弹簧(19)的左端面固定连接有推杆(18)，所述推杆(18)的一端固定连接有定位块(6)，所述定位块(6)的左端面固定连接有轴承(9)，所述轴承(9)的内侧转动连接有方形轴(8)，所述框架(4)的内侧底端固定连接有控制器(3)，所述控制器(3)的顶端通过导线固定连接有荷重传感器(17)，所述荷重传感器(17)的顶端转动连接有张力检测辊(16)，所述张力检测辊(16)的内侧转动连接有连接轴(15)，位于前端面与后端面的所述连接轴(15)的外侧均转动连接有传动辊(11)，所述框架(4)的左右两端的内侧均转动连接有螺纹杆(14)，所述螺纹杆(14)的顶端固定连接有转盘(10)。
