塑料排水板施工专项方案一、技术方案概述：塑料排水板作为一种新型的排水系统，具有重量轻、耐腐蚀、施工快捷、使用寿命长等优点，逐渐被广泛应用于城市给排水工程、园林绿化以及屋顶绿化等领域。
本方案针对塑料排水板的施工进行详细介绍，包括施工准备、材料选用、具体施工步骤和验收标准等内容，以确保施工质量和效果。
二、施工准备：1. 设计方案：根据现场的实际情况，制定排水板的设计方案，包括板材型号、规格、数量等。
2. 施工人员培训：对施工人员进行相关的技术培训，确保其具备熟练的操作技能和安全意识。
3. 设备准备：准备好所需的施工设备和工具，如电锯、电钻、刷子、搅拌机等。
4. 施工材料准备：准备好所需的施工材料，包括排水板、胶水、环氧树脂、钢筋等。
三、材料选用：1. 排水板：选择质量可靠、抗冲击性好、耐腐蚀的塑料排水板，根据实际需要选择合适的厚度和规格。
2. 胶水：选用具有良好粘接性能和抗老化性能的环氧树脂胶水，确保排水板与基层的粘接牢固。
3. 钢筋：选用强度高、耐腐蚀的钢筋，根据实际需要选择合适的规格。
四、具体施工步骤：1. 清理基层：清理施工基层，确保基层平整、无破损和杂物，清理干净后进行处理防潮处理。
2. 地面打底：根据设计要求，在基层上进行打底处理，平整地面，并确保打底材料的密实性和均匀性。
3. 排水板安装：将排水板按设计要求进行拼装，并与基层进行粘接，使用胶水将排水板粘贴于地面，确保贴合紧密。
4. 排水板固定：在排水板的四个角上孔位，使用钻机钻孔，并插入钢筋进行固定，确保排水板的稳固。
5. 安装接头：根据设计要求，在排水板的接缝处进行接头安装，确保排水畅通。
6. 灌浆固定：使用环氧树脂进行灌浆固定，填充排水板与基层之间的空隙，增加整体的稳固性和质量。
7. 表面处理：在排水板施工完成后，对表面进行处理，确保整体平整、无破损和凹凸不平。
五、验收标准：1. 排水效果：完成施工后，对排水板的排水效果进行检查，确保排水畅通、无积水和渗水现象。
目录一、工程概况1二、工程所处地质情况2三、组织安排及机械设备配置2四、工期安排4五、塑料排水板施工工艺4六、填土预压5七、塑料插板技术保证措施6八、质量保证措施8九、工期保证措施10十、施工平安保证措施12塑料排水板施工方案一、工程概况本标段根据设计要求，对一般软土或软弱土体分布连续性较强的路基段，采用排水预压方案。
配合堆载预压的竖向排水体采用B型塑料排水板，其断面尺寸为10cm×0.4cm，按正三角形布置，布置围至坡脚外2m，间距为1.2～1.5米，桩体长度由沉降计算结果确定，由于本工程软土不是太深，塑料排水板全部穿透软土、软弱土层，塑料插水板处理段采用等载预压，预压期为180天。
有条件时，排水板底部至透水层为宜，顶部宜高出原地面20～40cm,伸入砂砾垫层至少10cm。
具体工程量分布情况如下表：排水板堆载预压数量表二、工程所处地质情况工程区位于长江中游荆江段南岸、洞庭湖区北缘，区地貌以冲积平原为主。
沿线揭露的地层岩性主要为第四系的冲湖积沉积层，公路沿线除河流堤坝、鱼塘塘梗、道路路基及村镇附近表层覆盖有厚度不等的人工填土外，其余地段表层除耕植土外分布有粉质土、淤泥质粉质粘土、粉细沙等。
其中软土层〔淤泥及淤泥质粉质粘土〕具有不连续分布，埋深0～6.8m，平均层厚1.0～10.0，其天然含水量28.6%～58.6%，天然空隙比e0=0.90～1.76，压缩系数av1～2=0.42～1.38Mpa-1，压缩模量Es0.1-0.2=1.59～4.74 Mpa,软塑～流塑状。
三、组织安排及机械设备配置1、任务划分本标段排水板堆载预压施工，拟将全线划分为三个区段，安排三支专业施工队进展施工，具体任务划分如下：排水板堆载预压任务划分表压2、工程人员配备：主要人员表四、工期安排排水板堆载预压施工，拟将全线划分为三个区段平行作业，方案3.5个月全部完成。
方案开工时间2011年9月5日，完工时间2011年12月20日。
![塑料排水板施工方案[1]](https://img.taocdn.com/s1/m/732a0a894128915f804d2b160b4e767f5acf800d.png)
塑料排水板施工方案一、背景介绍在城市建设和园林绿化中，排水系统是一个关键的组成部分，而塑料排水板作为排水系统的重要构件，其施工方案直接影响着排水效果和使用寿命。
本文将介绍塑料排水板的施工方案，以确保其良好的排水功能和长期稳定性。
二、材料准备1. 塑料排水板选择合适规格的塑料排水板，质量符合标准，确保其耐用性和稳定性。
2. 固定设备准备好固定塑料排水板的设备，如螺丝、螺丝刀等工具。
3. 辅助设备备好辅助设备，如量尺、锤子等，以便施工中的测量和调整。
三、施工步骤1. 布局规划在施工现场进行布局规划，确定塑料排水板的铺设位置和方向，保证排水效果。
2. 定位固定根据布局规划，将塑料排水板按要求铺设到位，并使用固定设备将其牢固固定在地面上。
3. 排水调整调整排水板的坡度和排水方向，以确保排水畅通，避免积水。
4. 细节处理处理排水板与周围环境的接缝，确保整体的密封性和美观性。
5. 检查验收完成施工后，对排水板进行检查验收，确认施工质量符合要求。
四、施工注意事项1. 施工前应仔细阅读施工图纸和相关规范，确保施工按要求进行。
2. 施工现场应保持清洁整洁，避免杂物对施工造成干扰。
3. 施工人员应注意安全，必须佩戴好安全防护用具进行施工。
4. 施工完成后，应及时清理施工现场，保持环境整洁。
五、总结塑料排水板的施工是一个细致而重要的工作，只有在严格按照规范进行施工，并注意细节处理，才能保证其正常使用和良好排水效果。
希望通过本文的介绍，对塑料排水板的施工方案有更深入的了解，为城市建设和园林绿化工作提供参考。
[1]. 参考来源：《城市排水系统构建与管理》。
塑料排水板施工方案方案
一、简介
塑料排水板，又称为塑料排水板，是以聚乙烯为基础的一种具有良好
力学性能、质量轻的结构材料，用于排水工程。
塑料排水板具有体积轻、
强度高、耐腐蚀性好等优点，因此广泛应用于道路排水、屋面排水及地下
管道排水等领域。
它具有耐侯性好、易于施工、抗渗透能力强、耐冲刷性
能好、耐久性高、施工成本低等优点，因此越来越受到建筑行业的青睐。
二、塑料排水板施工流程
1、水泥混凝土基础处理：施工前首先要对水泥混凝土基础进行处理，清除基础面上的尘土，水泥混凝土基础应平整、无缝、干燥，满足塑料排
水板施工要求。
2、检查施工工具：施工前要检查专用施工工具，包括钢锤、磨布、
铲刀等，以确保施工条件合理。
3、塑料排水板安装：塑料排水板安装时，应把塑料排水板安装在基
础表面，并垫上保护层，以保证塑料排水板的安装牢固，不会受到损坏。
4、排水口安装：在施工中，应先安装排水口，以保证塑料排水板排
水效果。
5、塑料排水板接缝处理：施工时，要对塑料排水板的接缝处理好，
不留凹坑，以保证排水的顺畅。
6、塑料排水板固定：塑料排水板安装完毕后。

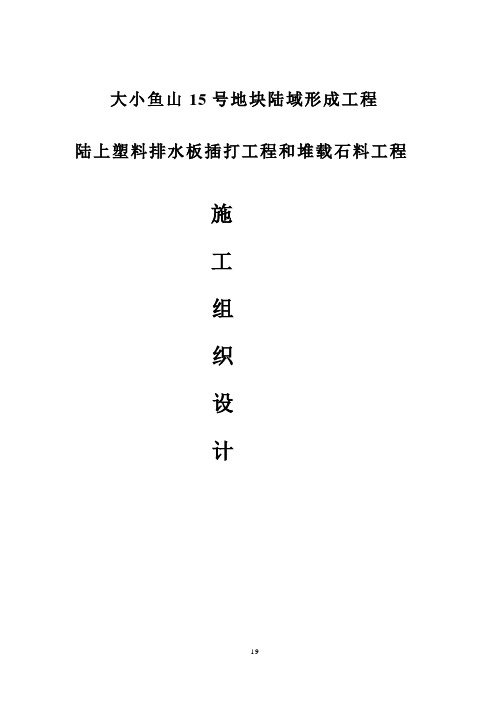

大小鱼山15号地块陆域形成工程陆上塑料排水板插打工程和堆载石料工程施工组织设计一、塑料排水板施工塑料排水板施工是紧接着砂垫层施工后进行的重要分项工程，各施工区域与砂垫层施工顺序相对应。
所有区段的排水板均呈图纸设计布点，排水板间距均为图纸设计，要求排水板穿透淤泥层，进入下卧硬土层。
二、施工流程塑料排水板施工工艺流程见图5—2—1。
图5—2—1 塑料排水板施工工艺流程图三、施工方法1、施工准备(1) 了解施工条件熟悉规范、施工图纸等各种技术文件，并查勘现场了解施工条件。
(2) 测量放样根据各区域验收砂垫层场地的施工基线、水准点等资料，用全站仪测放各区域控制点，各区控制点插红色小旗及打下木桩并标明控制点编号。
(3) 塑料排水板进场本工程采用PD-100系列C型塑料排水板，在塑料排水板进场前，需检查其厂家产品合格证及质量检测报告，并按规定同批次产品每20万m抽样一组送监理工程师认可的质检单位进行质量检验。
待检验合格并报监理工程师审批同意后，订货并组织运往现场。
(4) 施工人员、机具进场安排施工人员及插板机进场。
(5) 工地临时仓库在各施工区域附近搭建工地临时仓库，贮放排水板等材料。
2、施工机具准备使用龙门架振动插板机进行塑料排水板施工。
3、施工步骤(1) 在已放样确定的各加固块范围内，用经纬仪和铁尺按图纸设计布置、间距1m测放出塑料排水板打设板位(测放误差控制在±50mm以内)，边角处排水板可根据实际情况作适当调整，并用竹签或排水板芯等插入砂垫层作标记。
(2) 插板机移机定位，安装排水板桩靴。
施打作业时，插板机的桩靴落地定位由插板机驾驶员在控制室内控制，其误差控制在±50mm范围内。
(3) 排水板打到穿透淤泥层并进入下卧良好土层内，各区平均插板深度详见施工图纸。
(4) 上拔桩管至桩管下端高出砂垫层面50cm。
上拔桩管时，施工人员应仔细观察排水板有没有回带现象，若回带长度超过50cm,则在板位旁45cm处补打一根。

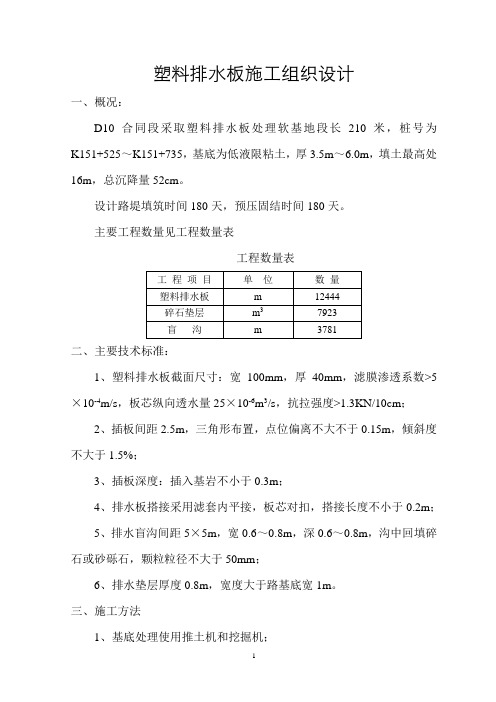

塑料排水板施工组织设计一、概况：D10合同段采取塑料排水板处理软基地段长210米，桩号为K151+525～K151+735，基底为低液限粘土，厚3.5m～6.0m，填土最高处16m，总沉降量52cm。
设计路堤填筑时间180天，预压固结时间180天。
主要工程数量见工程数量表工程数量表二、主要技术标准：1、塑料排水板截面尺寸：宽100mm，厚40mm，滤膜渗透系数>5×10-4m/s，板芯纵向透水量25×10-6m3/s，抗拉强度>1.3KN/10cm；2、插板间距2.5m，三角形布置，点位偏离不大不于0.15m，倾斜度不大于1.5%；3、插板深度：插入基岩不小于0.3m；4、排水板搭接采用滤套内平接，板芯对扣，搭接长度不小于0.2m；5、排水盲沟间距5×5m，宽0.6～0.8m，深0.6～0.8m，沟中回填碎石或砂砾石，颗粒粒径不大于50mm；6、排水垫层厚度0.8m，宽度大于路基底宽1m。
三、施工方法1、基底处理使用推土机和挖掘机；2、排水沟开挖使用挖掘机；3、排水垫层铺设使用自卸车、T220推土机和14B 压路机；4、插板使用液压插板机；5、软基探测使用静探仪。
四、进度安排1、塑料插板：2002年02月25日～2002年03月25日；2、路基填筑：2002年03月25日～2002年04月20日；3、预压沉降期：2002年4月21日～2002年10月21日。
五、机械劳力配置1、机械配置表2、劳动力配置图：总劳动力2595天5010095602002年2月25至3月2528 05 10 15 20 256001995六、材料计划表：七、施工程序：1、平整场地：清除耕作层，挖除淤泥腐殖土，填平凹坑，将场地平整成0.02～0.2的斜面，2、排水疏水：开挖纵向排水沟，水沟间距5×5m，沟宽60～80cm，沟深60～80cm。
晾晒后沟中回填碎石或砂砾石，颗粒最大粒径不大于50mm。
1.1.主要施工工序的施工方案
1.1.1.塑料排水板
1.1.1.1.工艺流程
图4.2-2：塑料排水板施工工艺流程图
1.1.1.
2.施工方法
(1)场地准备
塑料排水板施工前，要对场地进行清表、整平和初步碾压，做好土拱坡，铺设好砂垫层，为了保持工作面的整洁，根据地形要挖好排水沟，以利排水。
(2)砂垫层
砂应选用具有良好的透水性，不含有机质、无粘土块和其它有害物质的材料，压实方法根据地基情况选择振动法（平振、插振、夯实）、水撼法、碾压法。
采用碾压法施工时，应控制最佳含水量。
砂垫层应宽出路基边脚不小于100cm。
路基两侧（砂垫层坡脚及护道）沿线路纵向铺设1层透水土工布并在透水土工布上铺设袋装中粗砂进行防护，以免砂料流
失。
(3)测量放样
在压实的第一层砂垫层上放样，放样时要根据设计要求准确定位放点，制定插板分区点位图，并在每个孔位做好标记，点位标记采用石灰、油布、细条塑料板芯等作为标识，做到明显且不宜被损坏为宜。
(4)定位
插带机就位，调正导架垂直度，空心套管中穿入塑料排水板，对中桩位。
(5)穿靴
将塑料排水板端部穿过预制靴头固定架，对折带子长约10cm，固定连结。
一般预制靴头可采用铁制或混凝土靴头等材料，将靴头套在空心套管端部，固定塑料排水板，并使其在下沉过程中能阻止泥砂进入套管。
(6)下插排水板
按照设计要求，插入下卧层50cm，为保证施工质量，要求在正常插设过程中出现回机现象方可拔管。
(7)割带
拔管后，人工割断排水板，要求板头留在砂垫层上的长度≥0.2米。
(8)记录
在施工过程中记录好每根插扳的长度和孔深。
塑料排水板施工方案塑料排水板施工方案1. 概述本文档旨在详细介绍塑料排水板的施工方案，包括材料准备、施工步骤和注意事项。
塑料排水板是一种常用于雨水排水系统中的环保材料，具有良好的排水性能和耐久性。
2. 材料准备在进行塑料排水板施工之前，需要准备以下材料：- 塑料排水板：根据需要选择合适的尺寸和规格的塑料排水板。
- 排水管道：用于连接排水板的管道，确保排水畅通。
- 排水井：用于收集和存放排水板排出的雨水。
- 固定螺丝：用于固定排水板和排水井的连接部分。
- 工具：螺丝刀、扳手、测量工具等常用工具。
3. 施工步骤下面是塑料排水板的施工步骤：3.1 准备工作在施工之前，需要进行一些准备工作：- 清理施工区域，确保施工区域干净、平整。
- 检查排水管道和排水井，确保其完好无损。
- 根据需要，确定排水板的安装位置和数量。
3.2 安装排水井首先，安装排水井来收集排水板排出的雨水。
按照设计要求，在施工区域挖掘合适的深度和尺寸的坑，并确保排水井与排水管道的连接口正确对齐。
将排水井放入坑中，并使用固定螺丝将其固定在坑壁上。
3.3 安装排水板接下来，根据设计要求将塑料排水板安装在施工区域内。
首先，测量施工区域的尺寸，并根据测量结果裁剪塑料排水板，以适应不同部位的安装需求。
然后，将塑料排水板放置在施工区域内，确保其平整稳固。
使用固定螺丝将排水板固定在地面上，并保持排水板之间的连接口畅通。
3.4 连接排水管道在安装完毕塑料排水板之后，需要将排水管道与排水板连接起来，确保排水顺畅。
根据设计要求，在排水板和排水井之间铺设排水管道，并使用合适的接头连接它们。
确保排水管道与排水板之间的连接口密封可靠。
4. 注意事项在进行塑料排水板的施工过程中，需要注意以下事项：- 在施工之前，确保施工区域的地基稳固，以保证排水板的安装效果。
- 使用合适的工具和螺丝将排水板固定在地面上，确保其安装牢固。
- 对于大尺寸施工区域，建议使用适当数量的支撑物，以增加施工区域的稳定性。
目录塑料排水板专项施工方案 (1)第一章：概述 (1)1.1工程概况 (1)1.2 编制依据 (1)1.3 主要工程量 (2)第二章：施工总体部署 (2)2.1施工用电 (2)2.2施工安排 (2)2.3材料管理 (3)2.3.1原材检验。
(3)2.4人员、设备配备 (4)2.4.1人员配备 (4)2.4.2机械设备配备 (5)2.4.3施工进度计划 (5)第三章：施工方案 (5)3.1工艺流程： (5)3.2施工准备 (6)3.2.1场地整平 (6)3.2.2测量放线 (7)3.3施工方法详述 (7)3.4排水板回带问题分析及解决 (9)3.5塑料排水板质量检验评定标准 (11)第四章：质量保证措施 (12)第五章：工程工期保证措施 (14)第六章：施工安全措施 (14)第七章：文明施工与环境保护措施、职业健康安全措施 (15)打设塑料排水板专项施工方案第一章：概述1.1工程概况本工程为日照港岚山港区30万吨级矿石码头堆场一标工程，本工程原泥面为吹填形成，吹填时间较短。
本标段分一期、二期、三期工程，二期工程软基处理采用打设排水板加强夯工艺，三期工程软基处理采用真空联合堆载预压、真空预压及堆载预压工艺，二期、三期工程软基处理均需打设排水板。
本标段二期工程位于吹泥管经过区域，泥面较高，吹填物颗粒较大，钙化石、粗砂含量较高，含泥量较低，表层淤泥较薄。
推土机推土覆盖淤泥层，即可进行插板作业，打设排水板面积约7.8万m2。
三期工程属于流态区，淤泥层较厚，且地表水较多，业主已进行表层真空预压处理，提高地基承载力，我公司铺设编织布、竹芭、土工布、砂垫层作工作垫层后方可上插板机进行插板作业，打设排水板面积约9.3万m2。
1.2 编制依据（1）日照岚山堆场基础招标文件（2）日照港岚山港区30万吨级矿石码头工程施工图（3）施工及验收规范及规程①《建筑地基处理技术规范》（JGJ79-2002，J220-2002）；②《水运工程塑料排水板应用技术规程》（JTS 206-1-2009）；③《建筑工程施工质量验收统一标准》（GB50300-2001）；④《塑料排水板质量检验标准》（JTJ/T257-96）；⑤《地基与基础工程施工及验收规范》（GB50202-2002）；⑥《水运工程质量检验标准》（JTS257-2008）；1⑦《水运工程测量规范》（JTJ203-2001）；⑧《公路工程土工合成材料塑料排水板(带)》(JT/T521-2004)1.3 主要工程量日照港岚山港区30万吨级矿石码头堆场一标工程共有164066m2堆场使用塑料排水板处理，共计打设塑料排水板2072678m。
目录1.编制说明 (1)2.工程概况 (1)2.1自然条件 (1)2.2工程简介 (1)2.3 主要工程量 (2)3.施工布置 (3)4.塑料排水板施工 (4)4.1塑料排水板材料 (4)4.2插排水板施工方法 (4)4.3插板要求 (5)5.资源配置 (6)5.1人力计划（人） (6)5.2 机械设备计划（台、套） (6)6.雨季施工措施 (6)7.质量保证措施 (7)8.工程工期保证措施 (7)9.施工安全措施 (8)10.文明施工与环境保护措施 (8)附表：施工进度计划横道图 (10)塑料排水板施工方案1.编制说明（1）根据与业主（建设单位）签署的施工承包合同，特编制本施工方案。
（2）本施工组织设计的编制以xxxxxx高速公路第xx标段总工期xx个月，即2013年1月22日正式开工，2014年3月30日前竣工作为控制进度目标。
（3）施工组织设计中列出的工、料、机具设备等计划，仅作为指导施工时用，不作为最后的供应计划。
工程量数量如有出入时，以施工验收为准。
2.工程概况2.1自然条件2.1.1地理位置及地形、地貌本项目位于xxxxx地区，为丘陵地貌。
2.1.2工程地质、水文地质我标段地貌为深切丘陵，相对高差60~100米。
地层为蓬莱镇组的泥岩、砂质泥岩与细、粉砂岩略等厚互层，岩层平缓。
由于所含砂岩较多，切割后，谷窄坡陡，地形较高。
抗风化能力不一，常呈陡坎状或梯坎状边坡，鉴于砂岩泥岩风化程度的差异，伴有小规模崩坍现象。
工程所在地主要为基岩裂隙水，主要由大气降水补给，同时由于水库塘堰较多，稻田广布，因而也受地表水入渗补给。
2.1.3气象、水文工程所在地属亚热带温暖湿润气候区，具有冬暖、春早、夏热、秋凉，降水充沛的特点。
多年平均气温17.8℃，七月最高，一月最低，极端最高气温41.1℃，极端最低气温为-3.3℃。
安岳平均降雨量931.8mm，且多集中在6～8月三个月，占年降雨量的50％。
工区项目所属地区春季雨量小，降雨日数少，夏季雨量多，强度大，秋冬季降雨日数较多，而雨量不大的特点。
相对湿度多年平均值为81％，日照率29～31％，冰雪少见。
2.2工程简介本施工段不良地质地段及特殊路基主要为软基，设计根据软弱土层厚度及其特理力学指标等设计参数，对于软弱地基层厚度大于3米，填土高度大于5米的一般软弱路基地段（涵洞基底段除外），均采用插设塑料排水板进行处治。
塑料排水板采用SPB-1或SVD-1型，排水板间距As按计算确定，一般不大于2.0m，采用正三角形布设，插板深度根据计算确定，一般应深到基岩面处。
施工前复查软基的厚度及强度，当软弱土层厚度小于2.5米时，可不作插板处理。
当路堤高度大于18米时，在上路堤及路床范围设置2～3层土工格栅，每层间距30cm。
土工格栅技术标准：抗拉强度≥80KN/m，延伸率≤10％。
由于各个工点的实际情况有所差别，设计过程中在把握基本原则的情况下，根据工点实际情况，拟定最佳处治措施。
因此，在施工之前，先对每个工点采用静探、动探等简易勘探手段对软基段落和力学指标进行复查。
2.3 主要工程量第xx标段共有14段软土路基塑料排水板处理段，，共计224665m。
主要概况见下表3.施工布置3.1供电软基处理施工用电主要用于塑料排水板插板机。
由于每块软基处理面积不大，最大者为K61+066~K61+294段面积9358m2，故安排2台门式轨道插板机式塑料排水板插板机。
其同时使用的电动机为15kW 电动机2台带动1.5t 振动锤和拔插管配11kW 电动机2台，合计2×26KW 。
配置柴油发电机容量KWPP 4.3675.005.10==2台。
3.2施工交通改造现有乡村道路到达施工部位，使之满足宽度3～3.5m,平曲线半径15m,纵坡小于10%的施工便道要求。
3.3生活用地就近临时租用民房。
4.塑料排水板施工 4.1塑料排水板材料购置的塑料排水板材料应具有很好的耐腐蚀性和足够的柔性，塑料排水板的质量符合图纸和《招标文件技术规范》要求。
性能指标应符合设计要求和规范的规定。
本工程采用SPB-1型塑料排水板，其性能指标：⑴抗拉指数——芯板：1.7N/mm2；滤膜：0.44N/mm2；⑵延伸率2%-10%；⑶抗撕裂度应超过300N （实际SPB-1的滤膜撕裂度为1340N ）；⑷透水性≥10-3mL/s ；⑸滤膜渗透系数不小于4.2×10-4cm/s 。
采购的排水板材料严禁被污染或混合堆放，过期产品严禁使用。
塑料排水板应堆放在现场并加以覆盖贮存，防暴露在空气中老化；不被日光直接照射和被雨水淋泡，根据工程进度和日用量按日取用。
4.2插排水板施工方法 4.2.1施工准备 (1) 泥岩摊铺施工前先平整场地，并开挖纵、横向排水沟，将农田水疏干，然后摊铺一层泥岩填料，并设置成路拱状，其边缘厚度为30cm，中心厚度小于100cm。
再填筑50cm的天然的砂砾石垫层，进行插板处理。
遇有田埂时，应将原地表削成一斜面，以确保砂砾石垫层的连续性及排水效果。
(2) 砂砾石垫层摊铺砂砾石垫层所使用的天然砂砾最大粒径不大于50mm，含泥量不大于5%。
砂砾石垫层施工过程中应避免对软弱土的过大扰动和隆起。
在剪断排水板时，留出孔口长度应保证伸入砂砾石的垫层不小于50cm。
4.2.2测量放样在塑料板施工区内根据地质资料，结合淤泥底标高情况事先对插板施工区域进行划分。
淤泥底标高差异大的，采用20×20 m的方格网进行划分，每个区域试插9根插板；淤泥底标高均匀差距不大的，才用40×40m的方格网划分，每个区域试插9根插板。
用竹签为标定插位。
4.2.3插板现场调试和试插施工前测量放样出的每一个施工区域，根据已有的钻探资料在塑料排水板施工前，会同业主、设计、监理在现场用插板机按40m×40m的方格网进行试插，发现淤泥底标高差异较大时，再对该区域采用20m×20m的方格进行细分，进行塑料排水板施工试插。
由业主、设计、监理根据试插深度确定每个小区与的塑料排水板施工深度，确定塑料排水板打设深度后再进行大面积施工。
4.2.4插板插板机就位后通过振动锤驱动套管对准插孔位下沉，排水板从套管内穿过与端头的锚靴相连，套管顶住锚靴将排水板插到设计入土深度，拔起套管后，锚靴连同排水板一起留在土中，然后剪断连续的露在垫层外的多余排水板，并对排水板予以保护，以防因插板机的移动、车辆的进出使塑料排水板受到损坏而降低排水效果。
主要的施工程序及方法如下图：4.3插板要求(1)塑料排水板在插入地基的过程中应保证板不扭曲，透水膜无破损和不被污染。
板的底部应有可靠的锚固措施，以免在抽出保护套管时将其带出。
(2)塑料排水板插好后应及时将露在垫层外的多余部分切断，并对排水板予以保护，以防因插板机移动，车辆的进出使塑料排水板受到损坏而降低排水效果。
（3）排水板施插过程，应注意是否在插入时真正送入土中，或在拔管（心轴）时，排水板回带上来。
可经常注意卷筒内塑料板的耗用量（或用自动记录装置）。
施插排水板到达设计入土深度后方能拔管。
（4）当碰到地下障碍物而不能继续打进或令孔体倾斜（超过允许偏差），则应弃置该孔而拔管移位（相距45cm左右），重新施打排水孔。
(5)排水孔的施打过程要采用定载振动压入的方法，一直打到设计要求的深度，不允许重锤夯击(6)施打过程保持排水孔的垂直度，其垂直偏差按进入深度控制≤1.5-2cm/m （1.5%-2%）。
（7）排水孔的平面位置应按设计要求的间距施打，一般位置偏差不超过5cm.(8)保持排水板入土的连续性，发现断裂即重新施插。
(9)施工前复核软基的厚度和强度，当软弱土层厚度小于2.5米时，可不作插板处理。
插设塑料排水板时,其间距尺寸误差应小于15cm，其露出于砂砾石垫层上的长度按20cm控制。
（10）路基分层均匀填筑，填筑时间为6个月，路堤填筑完成后，必须预压至少6个月。
填筑过程中必须进行沉降和稳定观测，以严格控制填筑速率，避免加载过快出现路基剪滑破坏。
控制标准为：路堤中心线地面沉降速率每昼夜不大于1.0cm，坡脚水平位移速率每昼夜不大于0.5cm。
若超过此标准，应立即停止填筑。
路面铺筑须待沉降稳定后进行，要求持续两个月观测和沉降量每个月不超过5mm方可铺筑路面。
（11）当路堤高度大于18m时，在上路堤及路床范围设置2~3层土工格栅，每层间距30cm。
土工格栅技术标准：抗拉强度≥80KN/m,延伸率≤10%。
（12）软基处理预压期完成后，方可进行路基边坡防护工程、排水工程局路面底基层的施工。
（13）未尽事宜参见相关的规范。
5.资源配置5.1 人力计划（人）5.2 机械设备计划（台、套）6.雨季施工措施（1）在雨季来临前，随时保持现场排水设施的畅通，加强对便道的检查和养护，保证雨季道路畅通。
（2）增加施工材料的储备数量，防止因雨水过大而停工待料的情况发生。
（3）经常对用电设备(包括总配电箱、配电分箱和开关插座等)及线路进行检查，并做好防雨护罩，防止漏电事故发生。
（4）降雨时停止作业。
7.质量保证措施（1）严格遵守招标文件技术规范，遵循国家有关公路施工规范，执行工程师审查批准的方案，严格施工工艺，按图施工。
（2）开工前要做好各部位、工序的技术交底工作，按照技术交底的要求，使各级施工人员清楚地掌握对将要进行施工的部位、工序的施工、施工工艺、技术规范要求，对特殊和重点部位要真正做到心中有数，确保施工操作的准确性和规范性。
（3）建立“三检制”，设立专职质检员，按既定施工工艺和要求，监督检查各分项工程的施工，实行质量重奖重罚和质量一票否决权。
（4）组织强有力的测量人员进行测量控制。
（5）关键过程的质量保证措施：对关键过程，由技术人员编制专题施工方案及作业指导书，报项目部总工程师批准后实施。
（6）加强对原材料的进货检验、验货、验证、登记、标识等工作，完善管理，积极配合工程师对原材料的质量抽查工作。
（7）上道工序未经检验合格，不得转入下道工序；（8）对施工中需监理工程师（业主）检查验收的过程（如隐蔽工程等），应在每道工序完成后，按规范要求进行检查，合格后请监理工程师（业主）办理书面签证，方可进行下道工序施工。
8.工程工期保证措施（1）强化施工调度与协调工作，超前布局谋势，密切监控落实，及时解决问题。
重点项目或工序采取垂直管理，横向强制协调的手段，减少中间环节，提高工作效率。
（2）投入配套机械设备，提高设备利用率和机械化作业程度，节约时间，确保工期。
（3）提早进行材料的采购、运输和储备，不因缺料而影响工期。
（4）及时调整各分项工程的进度计划和劳力、机械设备投入，注入足够资金，保证施工需要。
(5)每周召开工程进度会议，每日进行进度检查和安排。
9.施工安全措施(1)施工现场全体人员必须严格执行《建筑安装工程安全技术规定》和《建筑安装工人安全技术操作规程》。
