电工安装与维修技能竞赛题

一、选择题６、一台三相异步电动机，其铭牌上标明额定电压为 220/380 Ｖ，其接法应是（ B ）。

Ａ、Ｙ / △Ｂ、△ / ＹＣ、△/ △７、电动力灭弧，当电流较小时，电动力较小。

考虑灭弧要有两个断口，一般合用（ C ）做灭弧装置。

Ａ、继电器Ｂ、直流接触器Ｃ、交流接触器17 、三相异步电动机∆连接改为Ｙ连接时，其功率为本来的（ A ）。

Ａ、 1/3Ｂ、 1Ｃ、 1/ 220 、真空断路器灭弧室的玻璃外壳起（ C ）作用。

A 、真空密封B 、绝缘C 、真空密封和绝缘双重21、星形接法的三相异步电动机，在空载运营时，若定子一相绕组忽然断路，则电机（ B ）。

Ａ、必然会停止转动Ｂ、有也许连续运营Ｃ、肯定会继续运营25、电压表的内阻（B ）。

Ａ、越小越好Ｂ、越大越好Ｃ、适中为好26、普通功率表在接线时，电压线圈和电流线圈的关系是（C ）。

Ａ、电压线圈必须接在电流线圈的前面Ｂ、电压线圈必须接在电流线圈的后面Ｃ、视具体情况而定27、测量１Ω以下的电阻应选用（ B ）。

Ａ、直流单臂电桥Ｂ、直流双臂电桥Ｃ、万用表的欧姆档29、继电保护是由（B ）组成。

Ａ、二次回路各元件Ｂ、各种继电器Ｃ、涉及各种继电器、仪表回路30、在电源频率不变的情况下，三相交流异步电动机的电磁转矩与（B ）成正比。

Ａ、转差率Ｂ、定子相电压的平方Ｃ、定子相电流的平方34、交流电能表属（ C ）仪表。

Ａ、电磁系Ｂ、电动系Ｃ、感应系35、频敏变阻器重要用于（B）控制。

Ａ、笼形转子异步电动机的起动Ｂ、绕线转子异步电动机的起动Ｃ、直流电动机的起动36、从安全角度考虑，设备停电必须有一个明显的（C ）。

A、标示牌；B、接地处；C、断开点41、复杂电路处在过渡过程中时，基尔霍夫定律（ C ）。

A、不成立B、只有电流定律成立C、仍然成立43、由LC组成的并联电路，当外加电源的频率为电路谐振频率时，电路呈（ C ）。

A、感性B、容性C、纯电阻46、热继电器从热态开始，通过1.2倍的整定电流的动作时间是（ C ）。

维修电工技能考核项目一一、试题：PLC控制机械手设计与模拟调试。

设计任务和要求如下：1．任务：机械原点设在可动部分左上方，即压下左限开关和上限开并且工作钳处于放松状态；上升、下降和左、右移动由电磁阀驱动气缸来实现的；当工件处于工作台B上方准备下放时，为确保安全，用光电开关检测工作台B有无工件，只在无工件时才发出下放信号；机械手工作循环为：启动—>下降—>夹紧—>上升—>右行—>下降—>放松—>上升—>左形—>原点。

2．要求：(1)电气原理图设计，工作方式设置为自动循环、点动二种。

(2)PLC梯形图设计，工作方式设置为自动循环、点动、单周循环和步进四种。

．(3)有必要的电气保护和联锁。

(4)自动循环时应按上述顺序动作。

(机械手工作循环图详见附图1)二、试题：PLC控制轧钢系统或原料输送的设计与模拟调试。

设计任务和要求如下：1、任务：根据轧钢某系统工艺流程设计、安装和调试一套PLC继电控制线路；2、任务：原料输送系统工艺流程设计、安装和调试一套PLC继电控制线路。

电路设计、安装总要求：(采用三菱FX2N-48或西门子ST-300PLC) 1．电路设计：根据任务、加工工艺，设计电气原理图，列出PLC控制I／O口(输入／输出)元件地址分配表，根据电气原理图，设计梯形图及PIC,控制I／O口(输入／输出)接线图，根据梯形图，列出指令表。

2，电路安装、程序输入及模拟调试：根据电气原理图安装继电控制电路，要求工艺，熟练操作PLC键盘，能正确地将所编程序输入PLC，按照被控设备的动作要求利用按钮开关进行模拟调试，达到设计要求。

3．工具仪表使用正确。

4．安全文明操作。

5．满分40分，考试时间240 分钟。

维修电工技能考核项目二一、试题按图进行双闭环晶闸管直流调速系统的连接与调试，考核要求：1、接线：按电气原理图及电气系统互联图及其它有关技术资料，正确连接主回路及各控制环节。

庄浪县职教中心2012-2013学年第五次技能大赛模拟竞赛电气安装与维修项目竞赛试题命题人：董升华竞赛时间：分钟参赛姓名：成绩：1.竞赛方式电气安装与维修项目由2名参赛学生组成一个工作组，由工作组完成竞赛规定的工作任务。

2.参赛资格持有学生证和身份等相关证明，以及维修电工或电子技术等级奠定考试证书证明学生已经参加并通过了电工证书或技术等级证书的考试。

2．竞赛规则（一）、竞赛内容及要求由两名参赛选手共同完成以下工作任务：1. 按工作任务书给定的电气施工图安装配电箱及配电线路；2. 按任务书给定的某系统电气控制原理图（该系统控制对象不超过3个），制作电气控制箱，连接控制电路、设置相关元件参数，并调试该电气控制系统达到技术要求；3. 排除赛场提供的电气控制电路板上设置的故障，使该电路能正常工作。

4．按要求认真回答理论试题的考核。

（二）、选手完成工作任务的时间两个选手完成规定的工作任务，时间为4小时。

（三）、赛场提供的设备和器材赛场提供维修电工技能实训考核装置15台。

（四）、选手自备仪表工具①测量仪表：兆欧表，万用表②圆珠笔或签字笔、HB或B型铅笔、三角尺等试题作答工具。

工作组可以自带各类钳子、扳手、螺丝刀、尺子等工具，但禁止使用电动和气动工具。

（五）、评分标准根据选手在规定时间内完成工作任务的情况，依据国家有关安装电工、维修电工职业技能中、高级工的要求，具体按照比赛提供的任务书评分细则进行竞赛成绩评定。

技能竞赛满分为100分，各部分的配分如下：选手有下列情形，需从竞赛成绩中扣分：①在完成工作任务并交卷后，出现电路短路扣30分；②在完成工作任务的过程中，因违反安全操作规程引起触电或电路短路、过载等，扣15分；③操作不当影响自己或他人完成工作任务，扣10分；④损坏赛场提供的设备，污染赛场环境，工具遗忘在赛场等不符合职业规范的行为，视情节扣5～10分。

（六）、名次排列按竞赛成绩从高到低排列参赛选手的名次。

竞赛成绩相同，完成工作任务所用时间少的名次在前；竞赛成绩和完成工作任务用时相同，名次并列。

修理电工技能大赛考试试题〔附答案〕一、选择题1.多级放大器的总电压放大倍数等于各级放大电路电压放大倍数之( )。

2.(A) 和(B) 差(C) 积相对磁导率( )。

(D) 商3.(A) 有单位(B) 无单位(C) 单位是亨/米在铁磁物质组成的磁路中，磁阻非线性的缘由是((D) 单位是特)是非线性的。

4.(A) 磁导率(B) 磁通(C) 电流自感系数单位换算正确的选项是( )。

(D) 磁场强度(A) 1H=103mH(B) 1μH=103mH (C) 1H=106mH (D) 1μH=10-6mH5. 自感电动势的方向应由( )来确定。

(A)欧姆定律(B) 楞次定律(C) 焦耳定律(D) 法拉第电磁感应定律6.互感系数是由( )打算的。

(A)电流(B) 线圈的匝数、几何尺寸(C) 线圈的电压(D) 线圈的电阻7.晶体管特性图示仪(JT-1)示波管X 偏转板上施加的电压波形是( )。

(A)锯齿波(B) 正弦半波(C) 阶梯波(D) 尖脉冲8.同步示波器承受触发扫描方式，即外界信号触发一次，就产生( )个扫描电压波形。

(A) 1 (B) 2 (C) 3 (D) 49.用SR-8 型双踪示波器观看直流信号波形时，应将“触发耦合方式”开关置于( )位置。

(A)AC (B) AC(H) (C) DC (D) 任意10.双踪示波器的示波管中装有( )偏转系统。

(A)一个电子枪和一套(B) 一个电子枪和两套(C) 两个电子枪和一套(D) 两个电子枪和两套11.在实际调整模拟放大电路的静态工作点时，一般是以( )为准。

(A)Ib (B) Ic(C) Uce(D) Ube12.正弦波振荡器的振荡频率f 取决于( )。

(A)反响强度(B) 反响元件的参数(C) 放大器的放大倍数(D) 选频网络的参数13.直流放大器中，产生零点飘移的主要缘由是( )的变化。

(A)频率(B) 集电极电流(C) 三极管β值(D) 温度14.如下图运算放大器属于( )。

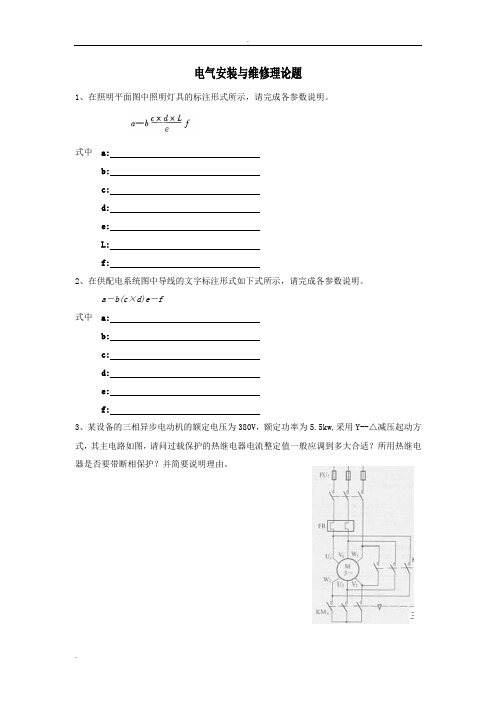

电气安装与维修理论题1、在照明平面图中照明灯具的标注形式所示，请完成各参数说明。

式中a:b:c:d:e:L:f:2、在供配电系统图中导线的文字标注形式如下式所示，请完成各参数说明。

a－b(c×d)e－f式中a:b:c:d:e:f:3、某设备的三相异步电动机的额定电压为380V，额定功率为5.5kw,采用Y--△减压起动方式，其主电路如图，请问过载保护的热继电器电流整定值一般应调到多大合适？所用热继电器是否要带断相保护？并简要说明理由。

4、根据图1 所示电源配电路中各回路（明敷导线不穿管）用电设备的功率，在图上标出各导线截面积和最合适的断路器型号，并简要说明选择依据。

表1 导线截面积与最大允许电流表2断路器型号5、某动和线路中的三相异步电动机，△联结，额定电压380V，额定功率为55KW，请问相应的断路器、交流接触器的额定电流应选多大合适？剩余电流断路器能否作为该电动机的电源开关？并简要说明理由。

6、如下图所示为某某设备控制电路图，现设M1电动机为5.5kw、M2电动机为3.7KW，在图上选择熔体的规格，并选择合适的导线类型和截面积，并简要说明选择择依据。

表1 导线截面积与最大允许电流7、三相两元件电能表计量单相用户用电量，是否能正确计量？为什么8、如下图，当负载为单相时，若故障点一和故障点二分别出现，则会对负载会产生什么样的现象？当负载为三相时，若故障点一和故障点二分别出现，则又会对负载会产生什么样的现象？9、某照明插座线路中准备安装一台2匹的格力空调器，试问：应安装多大容量的剩余电流保护器？放置多大的规格的导线才符合设备的安全运行条件？写出剩余电流保护器和导线的型号和规格，并简要说明理由。

10、在156A这套设备中，假如有一个单速电动机坏了，能否用另一台双速电动机替代？可行的话，请画出电动机接线线路图；若不可行，请说明理由。

11、估算下列两种情况下，20盏单相220V、40W荧光灯负载时电路的总电流。

维修电工技能竞赛理论考试题库（有答案）预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制维修电工技能竞赛理论考试题库一.填空题1.导线并联时的电阻为2.5Ω，串联时的电阻为10Ω，则两条导线分别是5Ω和5Ω。

2.两电容器的总容量分别是C1?C2,将它们并联使用，总容量为C1+C23.三相对称负载做星形连接时，常采用三相四线制。

4.三相输电线，端线与中线间的电压称相电压。

5.设一段导线电阻值为2R，若将导线的直径增大一倍，长度不变，则电阻为0.5R。

6.自动往返控制线路属于正反转控制线路。

7.三相异步电动机的机械特性是指转矩与转速的关系。

8.根据我国客车车体配线绝缘标准规定，交流配线两线间及各线与大地间的绝缘电阻值应大于1MΩ。

9.漏电保护器绝缘电阻不低于1.5MΩ。

10.1KV以上的电气设备和1KV以下的中性点不接地系统中的电气设备均应采用保护接地。

11.单相设备接在三相线路中，其中最大负荷相的设备容量不超过三相平均容量的15%，则可认为该三相线路负荷是平衡的。

12.一般架空导线不能像一般导线那么选，要特别注意机械强度问题。

13.交流电磁铁的行程吸合前的气隙增大时，其电流增大，吸力不变。

14.电动机空载试验时，其任一相的空载电流与三相空载电流平均值的偏差不得大于10%。

15.一般容量不大而又需要中性点的变压器，多采用Y/Y0联接，其中Y表示高压绕组做Y联接，但无中线。

16.当采用移动电刷位置的方法来改善换向条件，减小电刷与换向器间的火花时，对直流电动机应顺电机旋转方向来移动电刷。

17.常见的基本偏置电路有固定偏置、电压负反馈偏置、电流负反馈偏置3种。

18.触发电路必须具备同步电压形成、移相、触发电压形成和输出3个基本环节。

19.异步电动机在负载不变时，假定转速偏低，则转差偏大，转子受到的电磁转矩变大，迫使转速升高，结果使转速稳定。

20.直流发电机的电磁转矩是制动转矩，其方向与电枢旋转方向相反。

电工安全知识竞赛试题及答案一、选择题1.电流的基本单位是：A. 瓦特B. 伏特C. 安培D. 欧姆答案：C2.对于电气设备而言，漏电保护器的作用是：A. 分断短路电流B. 防止过载C. 避免漏电D. 改善电压稳定性答案：C3.以下哪个符号代表电源的接地线？A. △B. □C. ○D. ∠答案：C4.触电事故中，最关键的是：A. 迅速拨动电闸B. 迅速用干燥物质隔离电源C. 迅速呼叫医疗救援D. 迅速用湿布敷在伤处5.以下不属于电气安装要求的是：A. 装置必须符合设计要求B. 使用绝缘材料C. 严禁乱接乱拉乱用电线D. 经常检查设备运行状态答案：B二、判断题1.电工在进行电气设备维修和检修时，可以穿戴金属配饰。

A. 正确B. 错误答案：B2.在发生触电事故时，可以通过迅速用手拉开触电者来解救。

A. 正确B. 错误答案：B3.电工在进行高空作业时，应佩戴安全帽。

A. 正确B. 错误答案：A4.电气设备吊装时，需要检查起重工具和吊装设备的安全性。

A. 正确B. 错误5.电气设备的线路布置应避免与水源管道和燃气管道过近。

A. 正确B. 错误答案：A三、案例分析题某工厂的一名电工在进行设备检修过程中，因未切断电源就擅自进行操作，导致触电事故发生，幸好没有造成生命危险。

请回答以下问题：1.电工出现触电事故的主要原因是什么？答：电工未切断电源就进行操作，违反了操作安全规程，缺乏安全意识。

2.该事件的应急处理措施有哪些？答：迅速切断电源，拨动电闸，使用绝缘材料隔离电源，呼叫医疗救援。

3.如果是你，你会如何避免类似事件再次发生？答：严格按照操作规程进行工作，切断电源后方可进行维修和检修操作，加强安全教育培训，提升员工的安全意识。

四、简答题1.请简要介绍电气事故的主要原因。

答：电气事故的主要原因包括电路故障、设备老化、维护不当、操作不规范等。

其中，电路故障是引发电气事故的主要原因之一，如短路、过载等。

设备的老化和维护不当也会增加事故发生的风险，而操作不规范则容易引发触电事故。

2019年永州市中等职业学校学生职业技能竞赛电气安装与维修赛项工作任务书2018年10月请按要求在4.0小时内完成以下工作任务：一、根据施工单安排的工作任务及给定的技术资料，完成配用电装置和照明装置的安装。

二、根据施工单提供的××设备电气控制原理图，完成控制电路的连接，相关元件的参数设置。

请注意下列事项：一、在完成工作任务的全过程中，严格遵守电气安装和电气维修的安全操作规程。

二、电气安装中，线路安装参照《建筑电气工程施工质量验收规范（GB50303-2002）》验收，低压电器安装参照《电气装置安装工程低压电器施工及验收规范（GB50254-96）》验收。

三、不得擅自更改施工图纸中的安装尺寸和技术要求，若出现现场设备无法满足安装尺寸者，须经设计人员（赛场评委）同意后方可修改，同时在施工单的“施工图更改记录”栏填写变更事项，评委签字后生效。

××工作间电气安装工程施工单施工单编号 N0： DQAZYWX2018注：选手在“工位号”栏填写工位号。

.供配电系统图设计比例图号电工电子技术技能竞赛执委会制图001设备外引入电源电源配电箱照明供电箱电气控制柜配电系统图电源指示动力空调插座照明照明插座WL1 BV-3×1.5 PRWL2 BV-2×1.5 PRWL3 BV-3×1.5 PCDZ47LE-32/C6DZ47-63/C5DZ47-63/C5DZ47LE-32/D6DZ47LE-32/C6L1L2L3BV-4×1.5HG1-32/30FDT862-4RV-4×1.0n1 BV-5×1.5 CTn2BV-3×1.5 PCBV-5×1.5 CTBV-3×1.5 PCL3干线系统图电源配电箱照明供电箱电气控制箱详见设备电气控制原理图KWh.要求： 1、请设定热继电器整定的动作电流0.4A,时间继电器的启动时间3S。

2020年维修电工技能比武试题（A卷）姓名岗位得分一、填空题:（每题1分，共10分） [填空题]_________________________________1、我国的安全方针指安全第一、预防为主、综合治理的方针。

2、“四不伤害”指的是不伤害自己、不伤害他人、保护他人不被伤害、保护自己不被伤害。

3、基本的灭火方法有哪些冷却法、窒息法、隔离法、抑制法。

4、点检项目有哪些松动、泄露、温度、磨损。

[填空题]_________________________________5、两个同频率正弦量之间的相位关系通常有同相、反相、超前和滞后四种。

6、Y-△形降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流，待电动机启动后，再把定子绕组改接成三角形，使电动机全压运行。

这种启动方法适用于在正常运行时定子绕组作三角形连接的电动机。

[填空题]_________________________________7、低压电器包括保护电器和控制电器，保护电器主要起短路、过载、欠压保护的作用。

[填空题]_________________________________8、运行中的电动机应检查电压电流、温升、噪音、振动四个方面。

[填空题] _________________________________9、用500V摇表测量低压电机的绝缘电阻，热态下不低于0.5MΩ，冷态不低于5M Ω。

[填空题]_________________________________10、有三个电阻R1，R2，R3，已知R1:R2:R3=1:4:7，则串联后接到电源上，它们的功率之比P1:P2:P3= 1:4:7 ;并联后接到电源上，它们的电流之比I1:I2:I3=28:7:4 。

[填空题]_________________________________二、单选题:（每题1分，共20分） [填空题]_________________________________1、按照《安全生产法》的规定，国务院负责安全生产监督管理的部门对全国安全生产工作实施（）。
