CDDZ 交流电源变压器选型指南CDDZ 系列交流电源变压器适用于50Hz ～60Hz 的交流电路中，作为美日等各国进、出口低压家用电器电源转换用。

如进口的电饭煲、厨师机、蒸脸器、吹风机、咖啡机、理发器、扫地机器人、剃须刀、电动牙刷、空气净化器等。

（CDDZ-60VA ～200VA ）■ EI 铁芯结构，结构简单、抗震能力强 ■ 阻燃工程材料模压成型的防护外壳，高温阻燃 ■ 配备温度保护开关，起到过热保护作用，提高产品的使用安全 ■ 新国标插孔，二、三插头均能使用，防触电安全门 ■ 指示灯指示，工作状态可视化，便于观察（CDDZ-500VA ～3000VA ） ■ 铁心采用环形结构，具有体积小、效率高等优点 ■ 优质钢板加工而成防护外壳，防火性能好，产品防护等级达IP20 ■ 双侧带有德力西时尚LOGO 散热孔，有效散热 ■ 配备温度保护开关，起到过热保护作用，提高产品的使用安全 ■ 产品带有液晶显示功能，能实时的显示电压参数 ■ 一键电压切换，110V 、100V 两路电压输出可选适用范围产品特征额定容量：VA 转换变压器单相电源企业代号CD D Z - □G5 变压器778G电源类产品CDDZ 交流电源变压器工作条件及安装条件海拔高度：≤2000m环境温度：-5～+40℃海拔高度：≤90%（同时该月的月平均温度为+25℃） 工作环境：a.大气中无严重影响变压器绝缘的污秽及易蚀易爆介质 b.安装场所无剧烈震动和颠簸c.不受雨雪侵袭的场所d.周围环境应有良好的通风条件技术参数◆ 额定输入、输出电压220V 、110V ◆ 额定频率为50Hz 或60Hz ◆ 绝缘电阻≥5M Ω ◆ 工频耐压2100V/min ◆ 绝缘等级：B 级 ◆ 温升限值不超过80K ◆ 执行标准：GB/T 19212.1外形与安装尺寸(mm)CDDZ-6088110CDDZ-10088×110CDDZ-150102×130CDDZ-200102×130CDDZ-500215160115CDDZ-1000215×160×115CDDZ-1500215×160×115CDDZ-2000276×200×126CDDZ-3000276×200×126CDDZ-500VA ～1500VA CDDZ-2000VA ～3000VA G5 变压器779G 电源类产品。

许继变压器说明书许继变压器说明书一、产品概述许继变压器是一种电力设备，用于变换交流电的电压。

它由主要由铁芯和绕组组成，通过磁感应原理，将输入的电压变换成输出的电压。

二、产品型号和技术参数1. 型号: 许继变压器XJ-1002. 输入电压: 220V3. 输出电压: 110V4. 额定容量: 100W5. 频率: 50Hz6. 绝缘等级: B级7. 工作温度: -10℃~40℃8. 安装方式: 台式三、产品特点1. 高效能：许继变压器具有高能效，可以将输入的电能高效转换成输出的电能。

2. 安全性能好：产品在设计和制造过程中，采用了多种安全措施，保证了用户使用时的安全性。

3. 体积小巧：许继变压器采用了先进的电路设计和优质的材料，使其具有较小的体积，方便携带和安装。

4. 低噪音：产品在工作时产生的噪音较低，不会对用户的生活和工作环境造成干扰。

5. 节能环保：许继变压器采用了节能技术，能够有效减少能源消耗，符合环保要求。

6. 耐用性好：产品使用寿命长，耐用性好，可以稳定、持久地运行。

四、使用方法1. 将许继变压器的输入端与交流电源的输出端相连接，保证电压和频率的匹配。

2. 将许继变压器的输出端与电器设备的输入端相连接，保证电压和频率的匹配。

3. 开启交流电源，打开电器设备的开关，即可使用。

五、注意事项1. 使用时请确保输入电压与产品标定电压一致，以避免因过高或过低的电压对产品造成损坏。

2. 长时间使用时，请确保许继变压器通风良好，以避免过热。

3. 在清洁产品时，请先断开电源，使用干净、柔软的布进行擦拭，不要使用水或化学溶剂。

4. 请勿将产品暴露在高温、潮湿或者有腐蚀性气体的环境中。

5. 请勿对产品进行任何未经授权的维修或改装。

六、常见问题解答1. 为什么我使用变压器后电器设备仍无法正常工作？答：请确保输入电压和输出电压的匹配，以及设备的额定功率不超过变压器的额定容量。

2. 用于许继变压器适用于哪些电器设备？答：许继变压器适用于一些需要将220V电压变换成110V电压的设备，如电风扇、电视机等。

电气专业需订的书籍目录序号书名出版社作者数量 1 DL/T596-1996 电力设备预防性试验规程中国电力出版社 6 2 交联聚乙烯电力电缆线路(第二版) 中国电力出版社江日洪 3 11-054 职业技能鉴定指导书职业标准试题库直流设备检修(第二版) 中国电力出版社 6 4 11-035 职业技能鉴定指导书电机检修(第二版) 中国电力出版社 6 511-055 职业技能鉴定指导书职业标准试题库变电检修(第二版) 中国电力出版社 6 6 《防止电力生产重大事故的二十五项重点要求》中国电力出版社 6 7 11-053 职业技能鉴定指导书职业标准试题库变压器检修(第二版) 中国电力出版社司 6 8 《电力企业学习型班组长培训系列教材班组管理基础》中国电力出版社主编张景霞主审张伟 6 9 《电力企业学习型班组长培训系列教材班组文化建设》中国电力出版社主编沈思牧主审李学广 6 10 《电力企业学习型班组长培训系列教材班组管理实务》中国电力出版社主编李长军副主编侯加文刘晓敏 6 11 变压器检修技术中国电力出版社张学武 6 12 变压器油气相色谱分析实用技术中国电力出版社李孟超王允平张洪波 6 13 电力电缆岗位技能培训教材中国电力出版社杨德林 6 14 GB1094.11-2007代替GB6450-1986 电力变压器第11部分: 干式变压器中国标准出版社 6 15 汽轮发电机故障检查分析及预防(第二版) 中国电力出版社李伟清 6 16 DL/T573-2010代替DL/T573-1995 电力变压器检修导则中国电力出版社 6 17 Q/GDW459-2010 电容式电压互感器、耦合电容器状态检修导则中国电力出版社 6 18 Q/GDW453-2010 金属氧化物避雷器状态检修导则中国电力出版社 64 19 火电厂生产岗位技术问答电气检修中国电力出版社20 300MW热电联产机组技术丛书发电机及电气设备中国电力出版社 6 21Q/GDW172-2008 SF6高压断路器状态检修导则中国电力出版社 6 22。

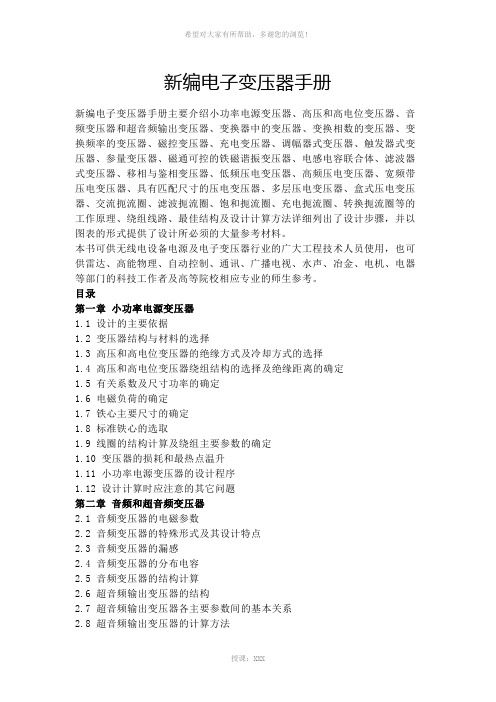

新编电子变压器手册新编电子变压器手册主要介绍小功率电源变压器、高压和高电位变压器、音频变压器和超音频输出变压器、变换器中的变压器、变换相数的变压器、变换频率的变压器、磁控变压器、充电变压器、调幅器式变压器、触发器式变压器、参量变压器、磁通可控的铁磁谐振变压器、电感电容联合体、滤波器式变压器、移相与鉴相变压器、低频压电变压器、高频压电变压器、宽频带压电变压器、具有匹配尺寸的压电变压器、多层压电变压器、盒式压电变压器、交流扼流圈、滤波扼流圈、饱和扼流圈、充电扼流圈、转换扼流圈等的工作原理、绕组线路、最佳结构及设计计算方法详细列出了设计步骤，并以图表的形式提供了设计所必须的大量参考材料。

本书可供无线电设备电源及电子变压器行业的广大工程技术人员使用，也可供雷达、高能物理、自动控制、通讯、广播电视、水声、冶金、电机、电器等部门的科技工作者及高等院校相应专业的师生参考。

目录第一章小功率电源变压器1.1 设计的主要依据1.2 变压器结构与材料的选择1.3 高压和高电位变压器的绝缘方式及冷却方式的选择1.4 高压和高电位变压器绕组结构的选择及绝缘距离的确定1.5 有关系数及尺寸功率的确定1.6 电磁负荷的确定1.7 铁心主要尺寸的确定1.8 标准铁心的选取1.9 线圈的结构计算及绕组主要参数的确定1.10 变压器的损耗和最热点温升1.11 小功率电源变压器的设计程序1.12 设计计算时应注意的其它问题第二章音频和超音频变压器2.1 音频变压器的电磁参数2.2 音频变压器的特殊形式及其设计特点2.3 音频变压器的漏感2.4 音频变压器的分布电容2.5 音频变压器的结构计算2.6 超音频输出变压器的结构2.7 超音频输出变压器各主要参数间的基本关系2.8 超音频输出变压器的计算方法第三章变换器中的变压器3.1 变换器中变压器的基本关系3.2 变换器频率和变压器结构型式的选取3.3 变压器铁心的工作状态及消除单方向磁化的措施3.4 利用变压器系列进行设计3.5 最轻重量变压器的设计3.6 高效率变压器设计3.7 高压大功率开关电源变压器的结构特点第四章变换相数的变压器4.1 单相变三相的变压器4.2 三相变单相的变压器4.3 三相变两相的变压器4.4 三相变多相的变压器第五章变换频率的变压器5.1 倍频变压器的结构5.2 倍频变压器的线路5.3 倍频变压器的尺寸功率、利用系数、及最佳电磁状态5.4 倍频变压器电磁负荷的选取5.5 倍频变压器的损耗和补偿电容5.6 倍频变压器设计第六章磁控变压器6.1 磁控变压器的线路与结构6.2 磁控变压器的最佳几何尺寸6.3 磁控变压器的电压降和尺寸功率6.4 磁感应强度变化倍数及最佳类别的确定6.5 控制系统的选择6.6 电磁负荷的确定6.7 损耗和效率的确定6.8 电流反馈的应用及输出电压极限值的计算6.9 磁控变压器的设计方法第七章充电变压器7.1 充电过程的一般规律7.2 充电变压器的基本关系7.3 最佳充电状态的选择7.4 各种整流线路特点的考虑7.5 充电变压器的设计方法第八章多功能变压器8.1 小功率变压器中的集成8.2 多功能电子变压器的线路8.3 调幅器式变压器8.4 触发器式变压器8.5 参量变压器8.6 磁通可控的铁磁谐振变压器8.7 电感电容联合体8.8 滤波器式变压器8.9 倍频与分频变压器8.10 平衡频率变换器式变压器8.11 移相与鉴相变压器第九章压电变压器9.1 压电变压器的工作原理、等值线路及主要参数9.2 压电变压器的工作状态9.3 压电变压器的结构9.4 压电变流器的结构9.5 压电材料的选择9.6 提高变比的方法9.7 压电变压器结构类型、振动模式及工作状态的选取9.8 变压器主要尺寸的确定9.9 压电变压器的外壳第十章扼流圈10.1 交流扼流圈10.2 滤波扼流圈10.3 饱和扼流圈10.4 充电扼流圈10.5 转换扼流圈新编电子变压器手册来自中国变压器网： （注：可编辑下载，若有不当之处，请指正，谢谢!）。

电力电子变压器介绍0、前言电力电子变压器(Power Electronic Transformer 简称PET)作为一种新型的能量转换设备，与传统的变压器相比，具有体积小、重量轻、空载损耗小、不需要绝缘油等优点。

它是集电力电子、电力系统、计算机、数字信号处理以及自动控制理论等领域为一体的电力系统前沿研究课题，通过电力电子器件和电力电子变流技术，对能量进行转换与控制，以替代传统的电力变压器。

1、基本原理PET 的设计思路源于具有高频连接的AC/AC变换电路, 其基本原理见图1, 即通过电力电子变换技术将变压器原边的工频交流输入信号变换为高频信号, 经高频变压器耦合到副边后, 再经电力电子变换还原成工频交流输出。

因高频变压器起隔离和变压作用, 因铁心式变压器的体积与频率成反比, 所以高频变的体积远小于工频变压器, 其整体效率高。

图1 电力电子变压器基本原理框图PET 的具体实现方案分两种形式: 一是在变换中不含直流环节, 即直接AC/AC变换, 其原理是: 在高频变压器原边进行高频调制, 在副边同步解调; 二是在变换中存在直流环节, 通常在变压器原边进行AC/AC变换, 再将直流调制为高频信号经高频变压器耦合到副边后, 在副边进行DC/AC变换。

比较两种方案, 后种控制特性良好, 通过PWM 调制技术可实现变压器原副边电压、电流和功率的灵活控制, 有望成为今后的发展方向。

2、研究现状自1970 年美国GE 公司首先发明了具有高频连接的AC/AC 变换电路后, 很多科研工作者对各种不同结构的具有高频连接的AC/AC 变换器进行了深入的探讨和研究, 并提出了PET 的概念。

美国海军和美国电力科学研究院(EPRI)的研究小组先后提出了一种固态变压器结构, Koo suke Harada等人也提出了一种智能变压器, 他们通过对高频技术的使用, 使变压器体积减小, 实现恒压、恒流、功率因数校正等功能。

早期的PET的理论和实现研究由于受当时电力电子器件和功率变换技术发展水平的限制, 所提出的各种设计方案均未能实用化, 特别是在可用于实际输配电系统(10kV以上)的PET的研究方面进展不大。

变压器(拼音：biàn'ya'qì，英文：Transformer)变压器范围很广，小到电脑主板上得变压器，大到380VAC电力通讯用变压器。

这里主要介绍的是常见的消费类电子产品用变压器。

1.结构由线圈绕组（浸漆线圈，起电流通路作用）、铁芯（硅钢片，为磁通通路，起降低漏磁作用，形状一般有E型、C型、XED型、ED型和CD型）、阻燃骨架、外壳（起屏蔽和固定作用）等组成。

2.原理变压器初级绕组加上交流电后，在次级绕组周围产生磁场。

初级绕组通电后产生的磁力线绝大多数由铁芯构成回路。

次级绕组绕组铁芯上，这样它的线圈切割磁力线而产生感应电动势，在次级绕组两端有电压输出。

一般变压器有一个初级绕组，一个或多个次级绕组。

线圈绕在铁芯上，当初级绕组有交流电通过时，由电磁感应原理，次级绕组上有电压输出，多个次级绕组的每组电压输出值通常不同。

如220V（AC）输入初级绕组后，次级绕组输出可以有12V（DC）和5V（DC）两组电压。

次级绕组输出的也可以为交流电。

3.类型按功能分，主要有开关变压器、升压变压器、降压变压器和隔离变压器等。

按用途为，主要有配电变压器、电力变压器、整流变压器、抗干扰变压器、大电流变压器、励磁变压器等。

按装配方式分，主要有插针式变压器、嵌入式变压器和有固定外壳式变压器等。

4.常见参数和含义N---匝数比N1---初级绕组的匝数N2---次级绕组的匝数U1/I1/P1---初级绕组的输入电压/电流/功率U2/I2/P2---次级绕组的输出电压/电流/功率Z1---初级输入阻抗Z2---次级输出阻抗Τ=RC---放电时间常数5.用途变压器是一种利用电磁互感应，变换电压、电流和阻抗的器件。

变压器的功能主要有电压变换、电流变换、阻抗变换、隔离（隔离变压器）、稳压（磁饱和变压器）等。
