江苏电网配电线路标准化设计20kV、0.4kV结构分册
江苏电网输变电工程标准化设计配电线路（20kV、0.4kV）结构分册江苏省电力公司2008年12月南京前言为进一步推进基建标准化建设，贯彻“两型三新”（资源节约型、环境友好型、新技术、新材料、新工艺）输电线路建设要求，在国家电网公司输变电工程典型设计的基础上，在江苏省电力公司的组织领导下，编制了江苏电网配电线路（20kV、0.4kV）标准化设计，分结构、电气两个分册，本册为江苏电网配电线路（20kV、0.4kV）标准化设计结构部分。
本次标准化设计的目的是：统一建设标准、统一设备规范；方便运行维护、方便设备招标；提高工作效率、降低建设和运行成本；发挥规模优势，提高整体效益。
“江苏电网配电线路标准化设计20kV、0.4kV结构分册”按照设计内容共分混凝土电杆杆段及组装图、20kV混凝土电杆铁附件、0.4kV混凝土电杆铁附件和混凝土电杆基础图4个模块。
适用于省内20kV、0.4kV新建及改造配电线路工程。
为了方便使用，编制了本标准化设计使用说明书，主要从适用范围、模块选用、施工图编号原则等方面进行了详细说明。
由于编者水平有限，时间较短，错误和遗漏在所难免，敬请批评指正。
编者2008年12月目录序前言1.目的、意义和总体原则 (1)1.1标准化设计的目的和意义 (1)1.2标准化设计的总体原则 (1)1.3标准化设计的工作内容 (1)2.设计依据 (2)2.1设计依据性文件和相关规定 (2)2.2主要规程规范 (2)3.工作方式及过程 (3)3.1工作方式 (3)3.2工作过程 (3)4.模块划分 (4)4.1设计模块的划分原则 (4)4.2设计模块的划分及编号 (4)5.主要设计原则和方法 (5)5.1设计气象条件 (5)5.2导线的选取和使用 (5)5.3导线横担使用 (5)5.4杆型选取和使用 (5)5.5混凝土电杆的选取和使用 (6)5.6基础 (6)5.70.4K V线路的架设 (7)6.标准化设计使用总体说明 (8)6.1标准化设计文件 (8)6.2标准化设计施工图的编号 (8)6.3模块选用方法 (8)7.PW-DG模块 (9)7.1目录 (9)7.2附图 (10)8.PW-FJ-20模块 (20)8.1目录 (20)8.2附图 (21)9.PW-FJ-04模块 (40)9.1目录 (40)9.2附图 (41)10.PW-JC模块 (49)10.1目录 (49)10.2附图 (50)江苏电网输变电工程标准化设计配电线路（20kV、0.4kV）结构分册1.目的、意义和总体原则1.1标准化设计的目的和意义推行电网工程标准化设计是江苏省电力公司全面贯彻落实科学发展观，建设“资源节约型、环境友好型”社会，履行社会责任，大力提高集成创新能力的重要体现；是实施集约化管理，标准化建设的重要手段。
20kV配变技术手册
SC10-400/20 0.98 3.880 6 0.6 50 1560 1320 750 1288 660 1349 1235 280 421 450 18 a
SC10-500/20 1.22 4.620 6 0.6 50 1790 1370 750 1325 660 1386 1280 282 425 470 18 a SCB10-630/20 1.35 5.610 6 0.5 50 2130 1450 750 1453 660 1393 1353 232 385 500 18 a SCB10-800/20 1.54 6.660 6 0.5 52 2450 1540 910 1430 820 1370 1328 305 394 530 18 b SCB10-1000/20 1.81 7.700 6 0.5 52 2880 1570 940 1563 820 1493 1451 311 398 535 18 b SCB10-1250/20 2.28 9.130 6 0.5 52 3310 1620 940 1683 820 1613 1571 313 404 555 22 b SCB10-1600/20 2.40 11.66 6 0.5 52 4500 1850 940 1728 820 1668 1617 332 370 620 22 c
(kW)
空载电流 No-load Current
(%)
短路阻抗 Short-circuit
Impedance (%)
S11-M-100/20-10 100
0.2
1.65
0.8
S11-M-125/20-10 125
0.24
1.98
0.8
S11-M-160/20-10 160
江苏省20kv规范
前言本标准是根据江苏省电力公司推广应用20kV电压等级中压配电网的需要而编制。
由于现行国标、行标和企业标准等一般未涉及20kV电压等级设备的内容，为保证20kV电压等级的电气设备满足要求，特此编制《20kV变电设备技术规范》。
本标准是同时编制的11个20kV变电设备技术规范之一，这11个技术规范分别是：220/110/20、220/20kV主变压器技术规范110/20kV主变压器技术规范110/20/10kV主变压器技术规范20kV断路器技术规范20kV隔离开关技术规范20kV交流金属封闭开关技术规范20kV交流气体绝缘金属封闭开关技术规范20kV并联电容器成套装置技术规范20kV并联电抗器技术规范20kV中性点接地电阻成套装置技术规范20kV成套消弧装置技术规范本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。
本标准由江苏省电力公司生产技术部提出并解释。
本标准由江苏省电力公司生产技术部归口。
本标准起草单位：江苏省电力公司生产技术部、苏州供电公司、江苏省电力试验研究院有限公司。
本标准主要起草人：汤峻、高山、陈少波。
20kV交流金属封闭开关技术规范1范围本技术规范规定了20kV交流金属封闭开关的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司20kV系统所需的20kV交流金属封闭开关。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。
20kV系统中性点接地方式分为二类，Ⅰ类:中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。
20kV配电系统技术导则(江苏省电力公司)
20kV配电系统技术导则江苏省电力公司2007年10月目录1 总则 (1)2 20kV配电网技术原则 (1)2.1 一般原则 (1)2.2 变电站 (2)2.3 20kV配电网的主要结构 (5)2.4 架空线路 (6)2.5 电缆线路 (6)2.6 电缆通道 (7)2.7 配电所 (7)2.8 20kV变电所 (8)3 继电保护配置 (9)4 客户的供电方式 (10)1 总则1.1 为更好地适应我省经济社会和电网发展的新形势，提升配电网的供电能力和适应性，降低配电网损耗和供电成本，节约土地和通道资源，实践公司“升压、增容、换代、优化通道”的发展思路，特制定20kV配电系统技术导则（以下简称“导则”）。
1.2 本导则根据《城市电力网规划设计导则》(试行)、《电力系统技术导则》(试行) 、《业扩工程技术导则》以及省公司《20kV设备技术规范》（苏电生[2007]1317号文）、《江苏电网继电保护配置选型导则》、《江苏省0.4kV-220kV电网建设技术导则》等编制。
2 20kV配电网技术原则2.1 一般原则2.1.1 依据地区变电站供电范围或城市功能区域，20kV配电网划分成若干个相对独立的分区配电网，分区配电网应有明确的供电范围，原则上不应交错重叠，并应随负荷增长及新增加的变电站进行合理调整。
2.1.2 划分分区配电网的主要原则是根据电网现状、负荷现状与预测结果、区域负荷密度、变电站位置、主变台数和容量以及线路走廊条件等因素来确定。
2.1.3 20kV配电网应有较高的供电可靠性。
其安全准则是：当任何一路20kV线路因检修或故障停运时，应能通过倒闸操作，经其他20kV线路继续向该线路的非检修或非故障段供电；当任何一条线路20kV馈电开关因检修或故障停运时，应能通过倒闸操作，通过其它20kV线路继续供电。
2.1.4 应加强电源点之间20kV配网的联络。
电源点之间的20kV配电网主干线，通过配电所、线路分段/分支设备，形成环形网络（开环运行），以保证当有一个电源点失去时，可以通过20kV配网进行负荷转移，保证安全供电。
江苏省电力公司配电网技术导则实施细
配电网技术导则实施细则（试行）江苏省电力公司2009年12月目录前言 (1)1 适用范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 一般技术原则 (6)4.1电压等级及供电距离 (6)4.2供电可靠性 (7)4.3中性点接地方式 (10)4.4无功补偿和电压调整 (12)4.5短路水平 (13)4.6电压偏差 (14)4.7环境影响 (14)5 配电网规划原则 (16)6 中压配电网 (23)6.1一般技术原则 (23)6.2防雷与接地 (24)6.3配电网结构 (25)6.4架空配电线路 (28)6.5电缆配电线路 (34)6.6架空配电设施 (38)6.7开关站、配电室、户外环网单元、箱式变电站 (63)7 低压配电网 (73)7.1一般技术原则 (73)7.2低压架空线路 (74)7.3低压电缆线路 (76)7.4低压配电设备 (77)7.5低压配电网接地运行方式 (80)8 配电网继电保护和自动装置、配电网自动化 (81)8.1配电网继电保护和自动装置 (81)8.2配电网自动化 (82)9 用户接入 (93)9.1用户接入容量范围和供电电压 (93)9.2用户供电方式 (93)9.3双电源或多电源用户 (94)9.4重要用户 (94)9.5特殊用户 (94)9.6高层建筑用户 (95)前言为把江苏电力公司建设成为经营型、服务型、一体化、现代化、国内领先、国际著名的企业，规范江苏省配电网的规划、设计、建设及改造工作，提高配电网设备装备水平，特制定本导则。
本导则根据国家和行业有关法律、法规、规范和规程，并结合目前江苏省电力公司配电网的发展水平、运行经验和管理要求而提出。
本导则由江苏省电力公司生产技术部提出。
本导则主要起草单位：江苏省电力试验研究院、无锡供电公司、淮安供电公司、苏州供电公司、常州供电公司、镇江供电公司本导则主要起草人：陈少波、赵靖、张策、刘振江、何寅、吕培强本导则由江苏省电力公司生产技术部归口并解释。

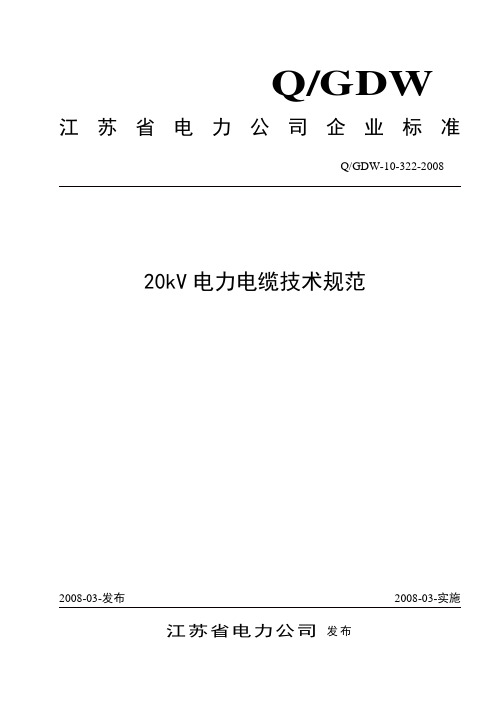

20kV电力电缆技术规范
4.1.5 电力系统种类
为了便于选择电缆，将系统划分为下列三类。
——A 类：任一相导体与地或接地导体接触时，能在1min内与短时运行，接地故障时间不宜超过1h，对于本标准包括的电
缆允许更长的带故障运行时间，但在任何情况下不宜超过8h，每年接地故障总持续时间不宜超过
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准 和规范的条文，设备生产厂家应提供符合本技术规范、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。 20kV系统中性点接地方式分为二类，Ⅰ类:中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接 地或不接地系统。
20kV电力电缆技术规范 20kV架空绝缘电缆技术规范 20kV中压环网开关设备技术规范 20kV油浸配电变压器技术规范 20/10kV油浸配电变压器技术规范 20kV干式变压器技术规范 20kV电压互感器技术规范 20kV电流互感器技术规范 20kV复合外套交流无间隙金属氧化物避雷器技术规范 20kV户外柱上六氟化硫负荷开关技术规范 20kV户外柱上真空断路器技术规范 20kV户外柱上隔离开关技术规范 20kV柱上隔离负荷开关技术规范 20kV户外跌落式熔断器技术规范 20kV柱式绝缘子技术规范 20kV电力电缆附件技术规范 本标准的编写格式和规则符合 GB/T 1.1《标准化工作导则 第 1 部分：标准的结构和编写规则》及 DL/T 600-2001《电力行业标准编写基本规定》的要求。 本标准由江苏省电力公司生产技术部提出并解释。 本标准由江苏省电力公司生产技术部归口。 本标准起草单位：江苏省电力公司生产技术部、苏州供电公司、江苏省电力试验研究院有限公司。 本标准主要起草人：沈仲华、翁岳明、李鸿泽、费益军。
20kV配电系统技术导则(江苏省电力公司)
20kV配电系统技术导则江苏省电力公司2007年10月目录1 总则 (1)2 20kV配电网技术原则 (1)2.1 一般原则 (1)2.2 变电站 (2)2.3 20kV配电网的主要结构 (5)2.4 架空线路 (6)2.5 电缆线路 (6)2.6 电缆通道 (7)2.7 配电所 (7)2.8 20kV变电所 (8)3 继电保护配置 (9)4 客户的供电方式 (10)1 总则1.1 为更好地适应我省经济社会和电网发展的新形势，提升配电网的供电能力和适应性，降低配电网损耗和供电成本，节约土地和通道资源，实践公司“升压、增容、换代、优化通道”的发展思路，特制定20kV配电系统技术导则（以下简称“导则”）。
1.2 本导则根据《城市电力网规划设计导则》(试行)、《电力系统技术导则》(试行) 、《业扩工程技术导则》以及省公司《20kV设备技术规范》（苏电生[2007]1317号文）、《江苏电网继电保护配置选型导则》、《江苏省0.4kV-220kV电网建设技术导则》等编制。
2 20kV配电网技术原则2.1 一般原则2.1.1 依据地区变电站供电范围或城市功能区域，20kV配电网划分成若干个相对独立的分区配电网，分区配电网应有明确的供电范围，原则上不应交错重叠，并应随负荷增长及新增加的变电站进行合理调整。
2.1.2 划分分区配电网的主要原则是根据电网现状、负荷现状与预测结果、区域负荷密度、变电站位置、主变台数和容量以及线路走廊条件等因素来确定。
2.1.3 20kV配电网应有较高的供电可靠性。
其安全准则是：当任何一路20kV线路因检修或故障停运时，应能通过倒闸操作，经其他20kV线路继续向该线路的非检修或非故障段供电；当任何一条线路20kV馈电开关因检修或故障停运时，应能通过倒闸操作，通过其它20kV线路继续供电。
2.1.4 应加强电源点之间20kV配网的联络。
电源点之间的20kV配电网主干线，通过配电所、线路分段/分支设备，形成环形网络（开环运行），以保证当有一个电源点失去时，可以通过20kV配网进行负荷转移，保证安全供电。
20kv变配电单线原理设计cad图
AMCCBMCCB 1AAx3一般照明MCCBMCCBMgs 15AMSB-3AIKmhVTR-35OKVAx4SETSCAPACITOR 3KVAx4SETS REACTOR DRY TYPE 630KVA（AN）BUS DUCT 4W 1000A600Vφ35KA1000ACU BAR 1000A 1MgsMCCB1000／5A1000／5A 3COSY0-600V0-1000AWAPFC干式变压器3P20KV-400/230V(IP3X)200V20KV-200V(IP3X)3P干式变压器APFCW0-6300A0-600VCOS 36300／5A6300／5AMCCBMgs 1CU BAR 6300A6300A50KAφACB 3P600VBUS DUCT 3W 6300A2000KVA（AN）DRY TYPE REACTOR 3KVAx12SETS CAPACITOR 5OKVAx12SETSTR-1VKmhIAMSB-15A 1MgsMCCBMCCB生产动力x3A380/220VACB 3P+NN1 1A 1MCCBA 1MCCBMCCB 1AMCCB 1AGPP-MGC 1MCCB 1AMCCBAAMCCB 1MCCB 4PMCCB 4P机械电气连锁PGC0-50A4#馈线柜x3A3ESEI630A24KVDSx3VCB 630A3P 24KV25KA50/5ASWITCH PANELKmhKmh21/35KV-YJV-3*50%%d21/35KV-YJV-3*95%%dSWITCH PANEL100/5A25KA3P 24KVVCB 630ADSx324KV630AIEES3Ax3PGC3#馈线柜0-100A100/5A25KA3P 24KVVCB 630ADSx324KV630AIEES2#变压器柜SWITCH PANELPGC3A0-100Ax3x30-100AA3PGCSWITCH PANEL1#变压器柜ESEI630A24KVDSx3VCB 630A3P 24KV25KA100/5APGB供电局BY POWER AUTHORITY电缆头接地开关自动功率补偿装置零序电流互感器APFCES带熔断器负荷开关频率表电度表功率因数表电流表转换开关失压继电器过流继电器电压表转换开关ZERO LEVEL CURRENT TRANSFORMERAUTOMATIC POWER FACTOR CONTROLLER LOAD BREAK SWITCH W/POWER FUSE CABLE HEAD EARTH SWITCH 接地过流继电器过电压继电器电压表功率表VOLT METERWATT METER AMPERE METER AVWFREQUENCY METERWATT-HOUR METER HzCOSφKmhVI断路开关接点隔离开关DISCONNECTING SWITCH DRAW OUT TYPE EQUIPMENT MOULDED CASE CIRCUIT BREAKER 配线用断路器变压器电容器(附电抗器和放电线圈）电流互感器计量用互感变压器避雷器CAPACITOR CURRENT TRANSFORMER POTENTIAL TRANSFORMER LIGHTNING ARRESTER TRANSFORMER (W/REACTOR & DISCHARGE COIL)VI熔断器POWER FUSE YOVER VOLTAGE RELAY OVER CURRENT GROUND RELAY VOLT SELECTOR SWITCH AMPERE SELECTOR SWITCH OVER CURRENT RELAY POWER FACTOR METER UNDER VOLTAGE RELAY 电流表0-200Ax3DSx3电力引入线POWER INCOMING3PH3W 20KV 50HZ 24KV*3V(BY OTHERS)EQUIPMENTMETERINGLBSRFISLCT、TMP200/5A CT*3 CLASS 0.2CLASS 0.224KV PT A25KA3P 24KVVCB 630A200/5ANO.1 LINEMAX 6630KVA最大容量HV INCOMING SWITCH PANEL电力进线柜计量、高压测量有避雷器柜METERING PANELEES24KV630ARF24KV PT CLASS 0.2电度表VVE30KV LAW母线分段柜MAIN SWITCH PANELI24KV630A24KVDSx3630AWHABCNPEE(TN-S)ETRANSFORMER干式变压器低压配电柜MSB绝缘INSULATION MATERIALBY CONTRACTOR承包商D,yn1121/35KV-YJV22-3*240%%d3供电局安装KmhKmh21/35KV-YJV-3*95%%dA 1MCCB 4PA 1MCCBMCCB 1AMCCB 1AAx3一般空调动力MCCBMCCBMgs 15AMSB-4AIKmhVTR-4N5OKVAx12SETSCAPACITOR 3KVAx12SETS REACTOR DRY TYPE 2000KVA（AN）BUS DUCT 4W 3200A600VACB 3P+Nφ50KA3200ACU BAR 3200A 1MgSY10-600V0-4000AWAPFC干式变压器3P+N20KV-400/230V(IP3X)380/220V发电机AMCCBAMCCBMCCB 1AMCCB 1AAx3生产动力MCCBMCCBMgs 15AMSB-2AIKmhVTR-25OKVAx12SETSCAPACITOR 3KVAx12SETS REACTOR DRY TYPE 2000KVA（AN）BUS DUCT 3W 6300A600VACB 3Pφ50KA6300ACU BAR 6300A 1MgsMCCB6300／5A6300／5A 3COS0-600V0-6300AWAPFC干式变压器3P20KV-200V(IP3X)200V21/35KV-YJV-3*95%%d应急电源中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NetEase电气在线 编辑部：ivpinfo@==QQ:447255935Email：xingxinsucai@ TEL:星欣设计图库QQ:396271936
20kV供电系统简介_20070829
20kV供电系统简介江苏省电力公司生产技术部江苏省电力试验研究院2007年8月目录前言 (1)1 发展20kV系统的重要意义 (1)1.1 建设20kV系统的必要性 (1)1.2 20kV系统的优势 (3)1.3 江苏省配网现状 (7)2 20kV系统的可行性分析 (9)2.1 国外20kV系统发展状况 (9)2.2 国内20kV系统发展状况 (10)2.3 20kV系统设备的供应能力 (11)3 20kV电压试点区域的选择 (11)4 20kV系统的绝缘和绝缘配合 (12)4.1中性点接地方式 (12)4.2 工频过电压 (14)4.3 操作过电压 (14)4.4 架空绝缘导线 (14)4.5 架空线路间隙尺寸及绝缘子 (14)4.6 电气设备绝缘水平 (15)5 经济性能分析 (15)6 总结 (20)前言在整个电网运行中，配电网担负着承上启下的重要作用。
发电厂生产的电能以高压大功率的形式通过输电网送到负荷中心，必需经配电网再传输、分配，以适当的电压等级输送到用户中。
配电网作为输电网与电力用户之间的桥梁，其结构和变电层次是否合理，关系到整个网络能否安全、可靠、经济运行。
随着我国经济社会和电网的发展，10kV配电系统逐渐出现了容量小、布点密、通道多、损耗大等问题，特别是负荷密度较大的地区尤其严重。
如何提升配电网供电能力和适应性，降低配电网损耗和供电成本，减少电力设施占地资源已逐步成为电力发展的一项重要课题。
中压配电网推广应用20kV电压等级供电，是江苏省电力公司实践“增容、换代、升压、优化通道”的发展思路，促进电网发展方式转变的重要举措之一，它有助于降低网损、减少资源损耗、节约土地资源、优化电网结构和提高电网安全运行水平。
1 发展20kV系统的重要意义1.1 建设20kV系统的必要性目前我国采用的电压等级主要是500/220/110/35/10/0.4kV的变电层次，现阶段中压配电网系统以10kV系统为1主。
江苏省电力公司配电网技术导则实施细则(试行)
配电网技术导那么实施细那么〔试行〕江苏省电力公司2021年12月目录前言 (1)1 适用范围 (2)2 标准性引用文件 (2)3 术语和定义 (3)4 一般技术原那么 (6)4.1电压等级及供电距离 (6)4.2供电可靠性 (7)4.3中性点接地方式 (10)4.4无功补偿和电压调整 (12)4.5短路水平 (13)4.6电压偏差 (14) (14)5 配电网规划原那么 (16)6 中压配电网 (23)6.1一般技术原那么 (23)6.2防雷与接地 (24)6.3配电网结构 (25)6.4架空配电线路 (28)6.5电缆配电线路 (34)6.6架空配电设施 (38)6.7开关站、配电室、户外环网单元、箱式变电站 (63)7 低压配电网 (73)7.1一般技术原那么 (73)7.2低压架空线路 (74)7.3低压电缆线路 (76)7.4低压配电设备 (77)7.5低压配电网接地运行方式 (80)8 配电网继电保护和自动装置、配电网自动化 (81)8.1配电网继电保护和自动装置 (81)8.2配电网自动化 (82)9 用户接入 (93)9.1用户接入容量范围和供电电压 (93) (93)9.3双电源或多电源用户 (94)9.4重要用户 (94) (94) (95)前言为把江苏电力公司建设成为经营型、效劳型、一体化、现代化、国内领先、国际著名的企业，标准江苏省配电网的规划、设计、建设及改造工作，提高配电网设备装备水平，特制定本导那么。
本导那么根据国家和行业有关法律、法规、标准和规程，并结合目前江苏省电力公司配电网的开展水平、运行经验和管理要求而提出。
本导那么由江苏省电力公司生产技术部提出。
本导那么主要起草单位：江苏省电力试验研究院、无锡供电公司、淮安供电公司、苏州供电公司、常州供电公司、镇江供电公司本导那么主要起草人：陈少波、赵靖、张策、刘振江、何寅、吕培强本导那么由江苏省电力公司生产技术部归口并解释。
