一区设备基础图纸问题汇总

学尔森整理“2018一级建造师机电考点习题：设备基础施工质量验收要求和质量通病”，更多关于一级建造师模拟试题，请搜索“学尔森一级建造师考试”。

2018一级建造师考试《机电工程》考点习题汇总知识点：设备基础施工质量验收要求和质量通病【经典例题】1.验收施工单位提供的设备基础混凝土强度的质量合格证明书，主要检查()是否符合设计要求。

A.强度B.水泥C.配合比D.砂石E.养护【答案】ACE【解析】本题考查的是设备基础施工质量验收要求。

基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要求;如果对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用回弹法或钻芯法等对基础的强度进行复测。

2.背景资料：某球磨机的基础验收时，未能对地脚螺栓孔认真检查验收，致使球磨机的地脚螺栓无法正常安装。

【问题】地脚螺栓孔应检查验收哪些内容?点击【一级建造师学习资料】或打开/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版【参考答案】主要检查验收地脚螺栓孔的中心位置、深度和孔壁的垂直度。

【考频指数】★★★★★【考点精讲】一、设备基础混凝土强度的验收要求1.设备基础质量合格证明：混凝土配合比、混凝土养护、混凝土强度。

请有检测资质的工程检测单位，采用回弹法或钻芯法等对基础的强度进行复测。

2.重要的设备基础用重锤做预压强度试验，预压合格并有预压沉降详细记录。

3.设备基础位置和尺寸的主要检查项目：基础的坐标位置;不同平面的标高;平面外形尺寸;凸台上平面外形尺寸;凹槽尺寸;平面的水平度;基础的垂直度;预埋地脚螺栓的标高和中心距;预埋地脚螺栓孔的中心位置、深度和孔壁垂直度;预埋活动地脚螺栓锚板的标髙、中心线位置、带槽锚板和带螺纹锚板的平整度等。

二、预埋地脚螺栓验收要求1.预埋地脚螺栓位置、标高及露出基础的长度符合设计或规范要求，中心距应在其根部和顶部沿纵、横两个方向测量，标高应在其顶部测量。

图纸会检常见问题汇总一、通用问题1.标准工艺清单不能涵盖全部应用标准工艺；并与现场实际应用标准工艺不符。

2. 在施工图卷册总说明中，未明确标准工艺应用清单（内容应包括标准工艺的名称、编号及应用数量）3.在施工图卷册说明中未明确应用标准工艺的名称、部位。

4.设计交底缺少标准工艺、质量通病防治、强制性条文执行内容。

5.做法未应用《国家电网公司输变电工程标准工艺（六）标准工艺设计图集（线路工程部分、变电工程部分）》。

6.图纸不严格执行质量通病防治措施。

7.材料或设备表中材料或设备规格及用量说明与图纸详图中标注不一致。

8.引用规范过期。

二、变电站土建工程图纸常见问题1.结构图纸与建筑图纸不对应（偏心梁柱、构造柱、墙体砌筑材料、雨篷位置、门窗位置和尺寸等）2.预埋件位置土建施工图与电气施工图不一致；预埋件缺少详细尺寸；小边≥300mm的钢板埋件设计未设置排气孔。

3.设备接地块安装位置与电气设备接地端子不对应。

4.构支架接地端子位置不符合标准工艺要求（距保护帽不小于200mm）。

5.屋面防水等级与实际采用防水材料厚度及层数不对应。

6.设备埋管与设备基础冲突。

（一）生产综合楼、高压配电室1.《电气装置安装工程接地装置施工及验收规范》GB50169-2006，3.4.8第四条规定。

"。

GIS置于室内楼板上时，其基座下的钢筋混凝土地板中的钢筋应焊接成网，并和还行接地母线连接"。

图纸无要求。

2.《混凝土结构工程施工质量验收规范GB 50204-2015》, 5.2.3条规定：对安一、二、三级抗震等级设计的框架和斜撑构件（含梯段）中的纵向受力普通钢筋应采用HRB335E、HRB400E 、HRB500E 、HRBF335E……，图纸无要求。

3.《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量〔2010〕 19 号第十五条钢筋混凝土现浇楼板质量通病防治的施工措施：7．现浇板中的线管必须布置在钢筋网片之上（双层双向配筋时，布置在下层钢筋之上），交叉布线处应采用线盒，线管的直径应小于1/3 楼板厚度，沿预埋管线方向应增设φ6@150、宽度不小于450mm 的钢筋网带。

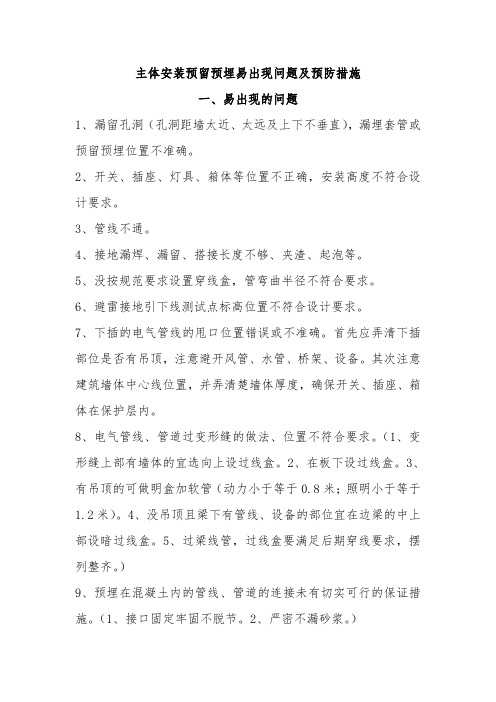

主体安装预留预埋易出现问题及预防措施一、易出现的问题1、漏留孔洞（孔洞距墙太近、太远及上下不垂直），漏埋套管或预留预埋位置不准确。

2、开关、插座、灯具、箱体等位置不正确，安装高度不符合设计要求。

3、管线不通。

4、接地漏焊、漏留、搭接长度不够、夹渣、起泡等。

5、没按规范要求设置穿线盒，管弯曲半径不符合要求。

6、避雷接地引下线测试点标高位置不符合设计要求。

7、下插的电气管线的甩口位置错误或不准确。

首先应弄清下插部位是否有吊顶，注意避开风管、水管、桥架、设备。

其次注意建筑墙体中心线位置，并弄清楚墙体厚度，确保开关、插座、箱体在保护层内。

8、电气管线、管道过变形缝的做法、位置不符合要求。

（1、变形缝上部有墙体的宜选向上设过线盒。

2、在板下设过线盒。

3、有吊顶的可做明盒加软管（动力小于等于0.8米；照明小于等于1.2米）。

4、没吊顶且梁下有管线、设备的部位宜在边梁的中上部设暗过线盒。

5、过梁线管，过线盒要满足后期穿线要求，摆列整齐。

）9、预埋在混凝土内的管线、管道的连接未有切实可行的保证措施。

（1、接口固定牢固不脱节。

2、严密不漏砂浆。

）10、集水坑、水泵房、风机、配电屏、柜的预留预埋不符合要求，预留位置错误、甩口错误等。

（1、要根据设备的实际数量、管径、甩口位置要到位，不得漏埋。

2、特别注意出地坪的立管与墙体及基础的尺寸要符合要求。

3、等高管的下部弯头必须隐蔽在楼板完成面以内。

）11、消防箱、正压风口等有模块和接线盒的未按要求设置。

（1、在箱体上部或吊顶内设接线盒。

2、上下楼层沟通的立管要避开消防箱位置。

）12、地库、主楼、人防预留预埋缺乏合理性，造成后期安装相互交叉打架现象。

13、电气房间、设备机房所有需接地的等电位联结预埋接地干线漏埋或位置不准确。

14、人防部位电线、电缆密闭穿墙短管的预留不符合要求。

（1、按设计要求制作。

2、应采用大于3MM厚的钢管。

3、穿墙短管两端伸出墙面的长度宜为30-50MM）15、人防未按要求预留防爆波地漏。

第一部分：基础知识测试题目1：简述勘测工作的基本流程。

解析：勘测工作的基本流程包括以下几个步骤：1. 项目准备：明确勘测目的、任务和范围，收集相关资料。

2. 现场踏勘：实地考察，了解现场环境、地形地貌、植被覆盖等情况。

3. 技术设计：根据勘测目的，设计勘测方案，包括勘测方法、仪器设备、人员安排等。

4. 数据采集：使用各种勘测仪器进行数据采集，如GPS、全站仪、水准仪等。

5. 数据处理：对采集到的数据进行整理、分析和计算。

6. 成果编制：根据勘测结果，编制勘测报告、图纸等。

7. 验收交付：提交勘测成果，进行验收和交付。

题目2：解释什么是GPS定位技术？简述其在勘测中的应用。

解析：GPS（全球定位系统）是一种利用卫星信号进行定位的技术。

在勘测中，GPS主要用于：1. 确定点位坐标：通过GPS接收器接收卫星信号，计算出接收器的精确位置。

2. 地形测量：测量地形高程，绘制等高线图。

3. 路线规划：规划勘测路线，提高勘测效率。

4. 三维建模：建立地形的三维模型，用于可视化分析和设计。

第二部分：专业技能测试题目3：假设你正在对一个山区进行地形勘测，如何利用全站仪进行高程测量？请详细说明步骤。

使用全站仪进行高程测量的步骤如下：1. 安置仪器：将全站仪安置在已知高程的点（基点）上。

2. 调整仪器：调整全站仪的水平和垂直角度，使其与基点对准。

3. 观测目标：将全站仪对准待测高程的点（目标点）。

4. 读取读数：读取全站仪显示的目标点高程读数。

5. 计算高程：根据全站仪的读数和基点的高程，计算出目标点的高程。

题目4：请简述水准测量的原理及其在工程中的应用。

解析：水准测量是利用水准仪测量两点之间高差的方法。

其原理是利用地球重力场的垂直方向作为测量基准。

水准测量在工程中的应用包括：1. 地形测量：测量地形高程，绘制等高线图。

2. 建筑工程：测量建筑物基础、主体结构等的高程。

3. 道路工程：测量道路的高程，确保道路的坡度和平顺性。

电力定额问题解答汇总11.我们这个冷却塔工程是水工砼，但砼外掺量用量很大，每立方砼达到26kg，每公司3元，每方砼外掺料投入成本是78元，太高了，请问各位专家，电建定额对砼外掺剂是如何测处定额用量和费用的，我们该如何办理这个签证呀？定额是按正常的气候、地理条件、环境条件下施工考虑的，是按电力建设相应工程的现阶段条件下施工组织设计，合理施工机械配备，建筑施工与设备安装的合理交叉作业条件考虑的。

定额中的人工，材料、施工机械消耗量反映了现阶段电力建设行业建筑施工技术水平的社会平均水平。

除定额中规定可以调整或换算者外，不得因具体工程实际机械规格、施工组织、操作方法等的不同而调整定额。

如实际设计与定额内容差距较大，可经过与业主、监理单位协商办理相应的设计变更或材料代用手续. 砼外掺是指什么外掺？2.请各位专家指点，我是个新人，去年做了1000m2的双曲线冷却塔，在计算水泥网格板时，我看到计算规则这样写的：按水泥网格板填料的单层面积计算。

图纸上的水泥网格板填料共有16层，每层大概937m2，定额中的基价是2000多元100m2 ，那到底是应该9.37*2000多，还是（9.37*16）*2000多呢？就是说到底是按一层还是16层呢？施工单位说应该按16层，可我觉得规则的意思是按1层，况且如果按16层计算大概要50多万，有这么贵吗？按16层计算。

3.预算定额第十四章‚脚手架工程?说明：满堂条形脚手架承重时，人工、材料、机械乘以系数2.2。

我想请教一下：什么样的脚手架叫作条形脚手架？是否有相应的长宽比判断标准？满堂条形脚手架属于满堂脚手架，如为条形且承重时，人工、材料、机械乘以系数2.2。

4.按照预算定额，平板仅适用于一般附属生产建筑物，那我想请问一下，主厂房钢梁浇制板是执行有梁板还是执行平板合理？执行有梁板子目。

5. 1016,在2001年版电力概预算定额中的钢筋划分怎么是直径10以下和直径16以下，这样划分是有什么理由还是印刷有误？这几天一直找不到答案，请专家予以解答。

一建《市政》高频简答题30问1、高温热水与低温热水的区别。

高温热水热网：水温>100℃：低温热水热网：水温≤100℃2、架空管道，根据高度对支架的划分。

高支架：H≥4m，（2）中支架：2m≤H<4m，（3）低支架：H<2m。

（依据二建市政教材）3、闭式系统与开式系统的区别。

（1）闭式系统：一次热网与次热网采用换热器连接热网的循环水仅作为热媒不从中取出热水给用户使用，中间设备多，实际使用较广泛。

（2）开式系统：热网的循环水部分或全部从热网中取出直接用于生产或供应热用户，中间设备极少，但一次补充量大。

4、沟槽开挖验收时，发现不稳定的地基，请给出处理方法。

对不符合设计要求的地基，由设计或勘察单位提出地基处理意见，施工单位根据其制定处理方案。

5、顶管施工的工作坑布置位置的选取原则是什么？便于排水、出土和运输，易保护地上与地下建（构）筑物和易采取安全生产措施位置6、当顶管施工管材为钢管时，应采用对口双面焊接，顶进前和顶进后应作哪些措施。

顶进前：管道外防腐顶进后：管道内防腐及牺牲阳极防腐保护7、为保证管道安装质量，焊接施工单位应具备什么条件？1）应有负责焊接工艺的焊接技术人员、检查人员和检验人员2）应有符合焊接工艺要求的焊接设备且性能应稳定可靠3）应有保证焊接工程质量达到标准的措施8、供热管道安装固定支架有哪些技术要求？1）位置应准确、平整、牢固，标高和坡度应符合设计要求。

2）安装前复核中心线和支架高程。

3）固定支架必须严格安装在设计位置，位置应正确，埋设平整，与土建结构结合牢固支架处管道不得有环焊缝，固定支架不得与管道直接焊接固定。

固定支架处的固定卡板只允许与管道焊接，严禁与固定支架结构焊接。

4）管道支架支撑面的标高可采用加设金属垫板的方式进行调整，但金属垫板不得大于两层，并与预埋钢板或钢结构进行焊接。

9、钢管对口焊接的检查内容。

坡口质量、对口间隙、错边量、纵焊缝位置10、简述供热管道接头保温时气密性试验的压力、时间与合格标准？气密性检验的压力应为0.02MPa；保压时间不应小于2min；压力稳定后应采用涂肥皂水的方法检查，未出现气泡为合格11、简述管道焊接无损检测的方法及要求。

结构设计常见问题300问近几年地下室上浮破坏、钢结构屋面塌陷、自建房私改倒塌、装修拆除剪力墙等结构事故不断，建筑结构的安全性引发了全社会的关注，与此同时全国加快取消施工图审查步伐，全面推行告知承诺制和设计终身负责制，住建部陆续发布实施全文强条的通用规范，再次强化建筑安全“底线”意识，这些都对结构设计师提出了前所未有的挑战。

为帮助一线的结构设计师提高设计质量，规避事故风险，“不踩坑、不背锅、不抗雷”，中国建筑科学研究院有限公司下属建研科技股份有限公司教育创新中心，与50+位结构设计各领域一线专家一起，收集整理500+近期的结构师们关注的设计及图审常见问题，全面涵盖地基基础、地下室、人防工程、混凝土结构、减震、隔震、装配式、加固改造、超限结构、多高层钢结构、门刚、钢厂房、大跨空间、钢-混组合结构等常见设计内容，用专业课程，为结构师们答疑解惑，同时解决你遇到的各种图审疑难问题。

壹钢结构设计常见问题01 门式刚架&钢厂房设计常见问题1、《工程结构通用规范》对主体结构荷载风荷载有何影响？2、《工程结构通用规范》对围护结构荷载风荷载有何影响？3、如何利用软件考虑雪荷载的不均匀布置对刚架及檩条的影响？4、门式刚架屋面梁面外计算长度如何取值？怎么考虑隅撑的约束作用？5、门式刚架结构隅撑应该怎么布置？如何考虑隅撑对屋面梁的约束作用？是否可以考虑隅撑对檩条的支撑作用？6、屋面檩条与墙面檩条设计时如何考虑屋面板及拉条的作用？？7、计算桁架结构时，节点采用铰接还是刚接？支座如何处理比较合理？8、厂房结构梁柱高厚比、宽厚比超限如何处理？如何考虑厂房结构的“高延性，低承载力”或“低延性，高承载力”？02 多高层钢结构设计常见问题1.一阶弹性分析法、二阶P-Δ弹性分析法、直接分析设计法，分别在什么条件下采用？2.钢柱到底有没有轴压比的限值？3.钢框架柱的计算长度系数应该如何取值？4.钢结构“强节点弱构件”到底如何计算？5.钢梁与钢柱连接，腹板螺栓如何计算？6.1994年美国加州北岭地震，梁、柱均遭受破坏；1995年日本阪神地震，仅梁破坏。

单元一认识综合布线工程1.填空题（1）综合布线系统就是用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、影像和其他控制信息技术的标准应用系统。

（2）综合布线系统是集成网络系统的基础，它能满足数据，语音及视频图像等的传输要求，是智能大厦的实现基础。

（3）在GB 50311-2007《综合布线系统工程设计规范》国家标准中规定，在智能建筑工程设计中宜将综合布线系统分为基本型、增强型、综合型三种常用形式。

（4）综合布线系统包括7个子系统，分别是工作区子系统，水平子系统，垂直子系统，管理间子系统，设备间子系统和建筑群子系统，进线间子系统。

（5）在工作区子系统中，从RJ45插座到计算机等终端设备间的跳线一般采用双绞线电缆，长度不宜超过5米。

（6）安装在墙上或柱上的信息插座应距离地面30厘米以上。

（7）水平子系统主要由信息插座，配线架，跳线等组成。

（8）水平子系统通常由 4 对非屏蔽双绞线组成，如果有磁场干扰时可用屏蔽双绞线。

（9）垂直子系统负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。

（10）管理间子系统是连接垂直子系统和水平干线子系统的设备，其配线对数由管理的信息点数来决定。

2．选择题（部分为多选题）（1）GB50311-2007《综合布线系统工程设计规范》中，将综合布线系统分为几个子系统。

（ C ）Ａ 5 Ｂ 6 Ｃ 7 Ｄ 8（2）工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。

其中信息插座包括以下哪些类型？（ ABC ）A墙面型 B地面型 C桌面型 D吸顶型（3）常用的网络终端设备包括哪些（ ABD ）A计算机 B电话机和传真机 C汽车 D 报警探头和摄像机（4）设备间入口门采用外开双扇门，门宽一般不应小于多少米？（B ）A 2米B 1.5米C 1米D 0.9米（5）在网络综合布线工程中，大量使用网络配线架，常用标准配线架有哪些？（ BD ）A 18口配线架B 24口配线架C 40口配线架D 48口配线架（6）为了减少电磁干扰，信息插座与电源插座的距离应大于多少毫米？（C ）A 100毫米B 150毫米C 200毫米D 500毫米（7）按照GB 50311国家标准规定，铜缆双绞线电缆的信道长度不超过多少米？（ C ）A 50米B 90米C 100米D 150米（8）按照GB 50311国家标准规定，水平双绞线电缆最长不宜超过多少米？（B ）A 50米B 90米C 100米D 150米（9）总工程师办公室有下列哪些信息化需求？（ABC ）A 语音 B数据 C 视频 D 用餐。

1、施工测量的基本工作？答：测角、测距和测高差。

2、施工测量的步骤？答：应先建立场区控制网，再分别建立建筑物施工控制网，以建筑物平面控制网的控制点为基础，测设建筑物的主轴线，根据主轴线再进行建筑物的细部放样。

3、建筑物细部点平面位置的测设方法?①直角坐标法②极坐标法③角度前方交会法④距离交会法⑤方向线交会法4.在施工期间应对哪些对象进行变形监测？①安全设计等级为一级、二级的基坑。

②地基基础设计等级为甲级，或软弱地基上的地基基础设计等级为乙级的建筑。

③长大跨度或体形狭长的工程结构。

④重要基础设施工程。

⑤工程设计或施工要求监测的其他对象。

5.施工期间变形监测内容应符合哪些规定？①对（1）中各对象应进行沉降观测。

②对基坑工程，应进行基坑及其支护结构变形监测和周边环境变形监测。

③对高层和超高层建筑、体形狭长的工程结构、重要基础设施工程，应进行水平位移监测、垂直度及倾斜观测。

④对高层和超高层建筑、长大跨度或体形狭长的工程结构，应进行扰度监测、日照变形监测、风振变形监测。

⑤对隧道、涵洞等拱形设施，应进行收敛变形监测。

6、当建筑变形观测过程中发生下列情况之一时，必须立即实施安全预案，同时应提高观测频率或增加观测内容：1）变形量或变形速率出现异常变化；2）变形量或变形速率达到或超出预警值；3）周边或开挖面出现塌陷、滑坡情况；4）建筑本身、周边建筑及地表出现异常；5）由于地震、暴雨、冻融等自然灾害引起的其他异常变形情况7、沉降观测的周期和时间要求有？答：在基础完工后和地下室砌完后开始观测；民用高层建筑宜以每加高2-3层观测1次。

8、基坑工程施工前，应编制基坑工程专项施工方案，其内容应包括？答：支护结构、地下水控制、土方开挖和回填等施工技术参数，基坑工程施工工艺流程，基坑工程施工方法，基坑工程施工安全技术措施，应急预案，工程监测要求等。

9、深基坑支护监测的技术要求应包括哪些内容？答：应包括监测项目、监测频率和监测报警值等。
