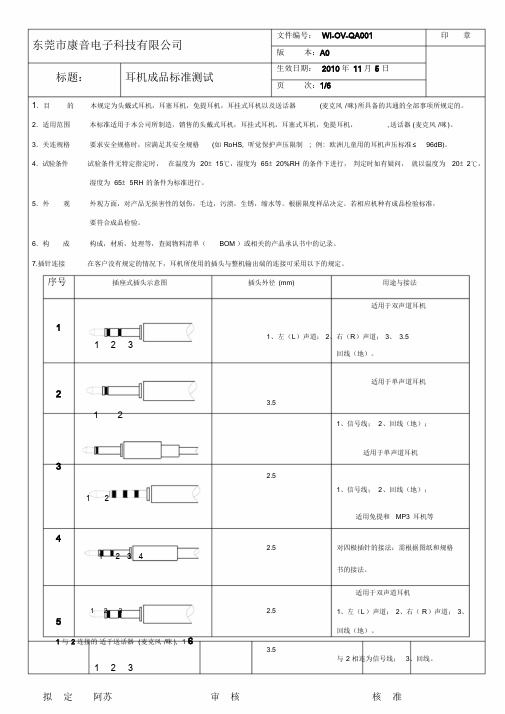

标题：耳机成品标准测试生效日期：2010 年11 月5 日页次：1/61．目的本规定为头戴式耳机，耳塞耳机，免提耳机，耳挂式耳机以及送话器(麦克风/咪)所具备的共通的全部事项所规定的。
2．适用范围本标准适用于本公司所制造，销售的头戴式耳机，耳挂式耳机，耳塞式耳机，免提耳机，,送话器(麦克风/咪)。
3．关连规格要求安全规格时，应满足其安全规格(如RoHS, 听觉保护声压限制; 例: 欧洲儿童用的耳机声压标准≤96dB)。
4．试验条件试验条件无特定指定时，在温度为20±15℃，湿度为65±20%RH 的条件下进行，判定时如有疑问，就以温度为20±2℃，湿度为65±5RH 的条件为标准进行。
5．外观外观方面，对产品无损害性的划伤，毛边，污渍，生锈，缩水等。
根据限度样品决定。
若相应机种有成品检验标准，要符合成品检验。
6．构成构成，材质，处理等，查阅物料清单（BOM ）或相关的产品承认书中的记录。
7.插针连接在客户没有规定的情况下，耳机所使用的插头与整机输出端的连接可采用以下的规定。
序号插座式插头示意图插头外径(mm) 用途与接法适用于双声道耳机11、左（L）声道；2、右（R）声道；3、3.51 2 3回线（地）。
适用于单声道耳机23.51 21、信号线；2、回线（地）；适用于单声道耳机32.51、信号线；2、回线（地）；1 2适用免提和MP3 耳机等42.5 对四极插针的接法：需根据图纸和规格1 2 3 4书的接法。
适用于双声道耳机51 2 3 2.5 1、左（L）声道；2、右（R）声道；3、回线（地）。
1 与2 连接的适于送话器(麦克风/咪), 1 63.5与2 相连为信号线；3、回线。
1 2 3拟定阿苏审核核准生效日期：2010 年11 月05 日标题：耳机成品标准测试页次：2/68.：成品电气的性能试验方式∕工具试验方法以及试验条件判定基准9.：动作试验人工∕音频扫频信号发生器或耳信号源使用正弦波，输入额定功率,频率为音质（无杂音/失真）、音量（无(纯音检听) 100 ～2000Hz，周期为30-33 次/分钟。
1、目的：为验证产品的使用寿命达到标准的要求,特制定此可靠性检测标准。
2、范围：适用于本厂所有耳机产品及材料（含半成品）开发及生产过程的可靠性实验。
3、权责：工程部：负责产品开发过程（产品，半成品及产品材料的可靠性，并制定产品的可靠性测试标准。
品管部：负责生产来料，半成品及生产过程可靠性实验验证，并出具实验报告。
项目部/工程部：对实验不合格品的分析、并制定改善方案。
4、实验项目：一）环境测试适用阶段 序号实验项目实验方法和要求 合格标准实验设备数量ESPPMP选用1高温工作试验产品处于正常工作状态、输入音频扫描信号（按公司常规），音量开至最大，在温度设置为您60℃士2℃的试验箱中工作8H 后取出检测。
试验后产品应功能正常，灵敏度变化不超过士3db;产品外观应正常，无变色、龟裂等情形。
恒温恒湿测试机5PCS●●2低温工作试验产品处于正常工作状态、输入音频扫描信号（按公司常规），音量开至最大，在温度设置为-20℃士2℃的试验箱中工作8H 后取出检测。
试验后产品应功能正常，灵敏度变化不超过士3db ，产品外观应正常，无变色，龟裂有情情形。
恒温恒湿测试机5PCS●●3高温贮藏试验将功能‘外观正常的产品放置于70℃士2℃的试验箱内8H 后取出检测。
试验后产品应功能正常，灵敏度变化不超过士3db ；产品外观应正常，无变色，龟裂等情形。
恒温恒测试机5PCS●●4低温贮藏试验将功能‘外观正常的产品纺织于-35℃士2℃的试验箱内8H 后取出检测。
试验后产品应功能正常，灵敏度变化不超过士3db ，产品外观应正常，无变色，龟裂等情形。
恒温恒湿测试机5PCS●●5高温高湿试验将功能、外观正常的产品放置于温度为40℃士2℃、湿度为93%的士2%PH 的恒温恒湿试验箱中储藏48H ，试验后在常温下恢复2H 后检测。
试验后产品应功能正常，灵敏度变化不超过士3db ；产品外观应正常，无变色，龟裂等情形。
恒温恒湿测试机5PCS●●6 高低温循环试验将功能，外观正常的产品放置于-20℃士2℃的试验箱中持续24H 后取出，常温下恢复2H ，检查后再放置于60℃士2℃的试试验后产品应功能正常，灵敏度变化不超过士3db ，产品外观应正常，无变色、龟恒温恒湿测试机5PCS●●文件编号：WI-QDM-001版本：A/0可靠性实验规程编写时间：2013-09-07页码：4 OF 14文件编号：WI-QDM-001 版本：A/0耳机可靠性实验标准编写时间：2013-09-07页码：5 OF 14适用阶段序号实验项目 实验方法和要求 合格标准 实验设备 数量ESPPMP选用7温度冲击实验产品处于正常工作状态，输入白噪音，音量开至最大，在经-10℃士2℃的试验中持续2H 后，再经30min 升温至40℃士2℃并持续2H ，又经30min 降温至-10℃士2℃，经过4次温度循环后在常温下恢复2H 再进行检测。
耳机可靠性检验标准版本：Ver.1.0日期：1107批准：xxx1.1为规范耳机的可靠性检验标准,确保经检验后之部品符合产品品质要求,特制定此标准。
2.适用范围2.1适用于耳机3.定义3.1功能检查试验前后需确认产品规格书上所规定的产品应有的各项功能，包括但不限于开关/按键/指示灯等；3.2外观检查试验前后需确认产品的外观，确认的事项包括但不限于以下要求：—不能发生部品松动，脱落—所有接合处无破裂、变形等不良—试验后不允许发生变形或物理损伤不良—不允许有隐藏的损伤，摇动产品无响声3.3音质检查3.3.1频率响应检查试验前后需对产品进行频响特性检查，检查条件同产品规格书要求，扫描频率从20HZ-20HKZ（或参照产品规格书频率范围），频响结果需满足产品规格书要求，不超规格上下限；3.2.2听音检查试验前后需对产品进行听音检查，确认产品无音圈碰撞等杂音，要求在额定功率下，输入正弦信号，扫描频率从20HZ-20KHZ（或参照产品规格书频率范围），无异常音不良4.耳机可靠性检验标准7蓝牙适配性试验使用不同的主流手机（魅族、苹果、三星、小米、华为、VIVO、OPPO等），通过蓝牙连接耳机收听音乐，拨打并接听电话蓝牙连接正常，播放无断续，电话接听正常或满足产品规格书要求3pcs抽检10pcs/半年8ESD测试针对充电盒及耳机，空气放电：±8KV,开机蓝牙连接播放音乐状态下，USB口，耳壳各缝隙，每个点测试10次；接触放电：±4KV，USB口，耳壳等金属部位，每个点测试10次蓝牙连接无断开，无死机不良。
试验后功能正常3pcs抽检10pcs/半年4）按以上条件试验2轮共48hour 4.3结构可靠性测试4.4表面处理可靠性试验份也需测试）12汽油用浓度为汽油浸湿棉布，并将浸湿的棉布放在待测物表面，用500G的压力磨擦25次（来回为一次）注意边缘部分也需测试所有样品表面均无起泡、褪色和样品表面无明显痕迹等现象,符合质量要求.3pcs抽检10pcs/半年4.5包装可靠性4.6充电线可靠性4.7电池可靠性标准1强制放电测试1.试验前确认电池部品的外观无机械损伤、漏夜等不良；2.在23±2℃的环境下，用0.2C的放电电流放电至终止电压3.完成后1C反向充电90min，检测电池外观，测量电池表面温度不起火，不爆炸为合格3pcs抽检10pcs/半年2过充电测试1.试验前确认电池部品的外观无机械损伤、漏夜等不良；2.在23±2℃的环境下，用0.2C的放电电流放电至终止电压3.完成后3C恒流充电至4.6V,然后4.6V恒压充电，检查电池外观，测量电池表面温度4.电池持续充电达7H或电池温度下降到比峰值低20%时，试验结束不起火，不爆炸为合格3pcs抽检10pcs/半年3短路测试1）电芯按照0.5C在﹣5℃环境下充满电，在12~24h以内进行测试；2）、在25℃±3℃环境下，将接有热电偶的电芯用电阻80±20mΩ的导线短接电芯正负极（正极不要转接Ni tab），放电直至电芯起火或爆炸或持续短路达24小时或外壳温度较最大温升下降20%时，试验结束。
耳机可靠性试验要求与方法文件编号：版号：生效日期：修改记录拟制：审核：1.适用范围本规范适用于对本公司免提耳机、耳机原材料及成品的可靠性验证。
本规范不适用于头戴耳机2. 本规范参考标准GB/T 9397-1996 直接辐射式电动扬声器通用规范GB/T 9396-1996扬声器主要性能测试方法GB/T 2423.1-1989 电工电子产品基本环境实验规程实验A：低温试验方法GB/T 2423.2-1989 电工电子产品基本环境实验规程实验B：高温试验方法GB/T 2423.3-1989 电工电子产品基本环境实验规程实验Ca:恒定湿热实试验方法GB/T 2423.5-1995 电工电子产品环境实验第二部分：实验Ea和导则:冲击GB/T 2423.8-1995 电工电子产品环境实验第二部分：实验Ed:自由跌落GB/T 2423.17-1993电工电子产品基本环境实验规程实验Ka:盐雾试验方法GB/T 2423.29-1999电工电子产品环境实验第二部分：实验U:引出端及整体安装件强度3. 抽样方案：3.1采用GB2829判别水平II的二次抽样方案:RQL=65,n1=n2=3,A1=0,A2=1, R1=2,R2=2 。
3.2 在周期内随机抽样，二次样本抽齐；4. 概要：4.1正常测试条件：温度: +15～+35 ℃相对湿度: 45%～75% (RH)气压: 86～106 kPa4.2 试验前应对样品外观、结构、功能（包括送话、受话、开关功能及喇叭灵敏度）进行检验，发现不合格品时，应在同一批产品中随机抽取合格品替换。
同时对不合格品进行分析，找出原因，列入周期试验报告中，但不作为周期检验合格与否的依据4.3 试验中发现不良时，应对不良品进行分析，并把不良情况列入周期检验报告中，且作为周期检合格与否的依据4.4 试验后样品不能作为正常产品入库使用4.5 客户有特殊要求时，以客户要求为准。
5.环境可靠性要求及试验方法5.1高温试验：5.1.1试验条件：在温度65±2℃的环境下保持24小时。
耳机可靠性测试标准1.摇摆测试：注：以上标准根据国标GB/T14471-1993文件要求及国标GB/T2423.9-2001（电工电子产品实验标准）并结合其他耳机行业标准制定之标准。
扁线系列是根据公司现有扁线测试数据制定。
2.拉力实验：插头部位： 5 Kg以上固定插头部分，在距结合部50mm处固定，匀速加力至5Kg后，外观及功能OK。
耳壳虾尾部位： 2.5Kg以上固定耳壳部位，在距虾尾50mm处固定，匀速加力至2.5Kg后，持续30秒检验外观及功能是否OK。
SR/分线档部位： 5 Kg以上固定SR或线挡部位，在距固定位50mm处固定，匀速加力至5Kg后，外观及功能OK。
耳壳与前盖结合部：2 Kg以上在上端固定耳壳部位，下端固定前盖，使耳壳与前盖结合位水平，匀速加力至2Kg后，外观及功能OK。
分线档结合部： 3 Kg以上将分线档50mm处分别固定于拉力机两端，匀速加力至5Kg后，外观及功能OK。
线材拉力：注：以上标准根据国标GB/T14471-1993文件要求参照其他行业标准及公司现有产品测试数据制定。
3.跌落实验：单机（裸机）跌落：条件：高度152cm，垂直地面（水泥地面）自由跌落。
共计10次要求：跌落实验后外观及功能测试需OK。
单机（带包装）跌落：条件：高度120cm，垂直地面（水泥地面）自由跌落。
按一点三线六面各一次，共计10次要求：跌落实验后耳机无明显损坏，外观及功能测试需OK。
包装材料应完整无缺。
包装跌落（摔箱）实验：条件：高度120cm，垂直地面（水泥地面）自由跌落。
按一点三线六面各一次，共计10次要求：跌落实验后耳机无明显损坏，外观及功能测试需OK。
包装材料应完整无缺。
包装内产品不能有走位及散乱等现象。
4.附着力实验：百格实验：用百格刀在产品喷油面或丝印面画出1*1mm的栅格，再用#600 3M胶纸紧贴在表面，然后快速垂直拉起，如此重复3次后检查产品表面应无掉色、脱落等现象。
酒精实验：用无尘布蘸90%纯度的酒精在喷油、印字表面以100g的重力擦拭3次，丝印、喷油表面不能有掉色/脱落等不良，油漆不能有变色、溶解等不良。

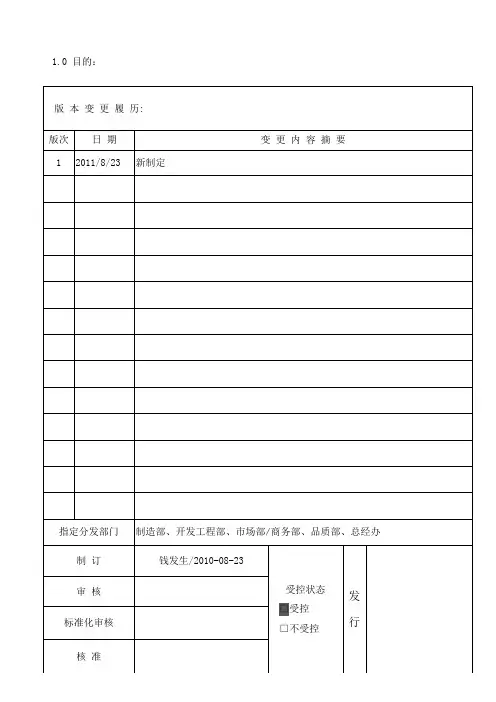

1.0 目的：
为明确本公司蓝牙耳机产品成品检验标准，为生产、质量控制提供判定依据，制定本标准。
2.0适用范围：
本公司所有蓝牙耳机类产品成品。
（特殊要求检验产品除外）
3.0检验环境：
温度、湿度：自然温度、湿度下检验。
检验条件：检验环境附近无大功率无线电干扰信号。
光照强度： 500±50Lux。
检验距离： 30㎝左右。
视力:0.7以上(含矫正视力).
视角:大于60°
4.0检验水准：
外观、结构、包装按GB/2828-87 II 性能按GB/2828-87 S-3
允收水准（AQL）：CR=0.15 MA=0.65 MI=1.5
5.0检验工具：
工作台、卡尺、专用测试蓝牙电脑，带蓝牙功能的手机。
6.0 检验依据：
标准样品、产品规格书
7.0 检验项目：
成品功能检验、成品外观检验
8.0 缺陷分类：
CR(critical defect) 致命缺陷
MA(major defect) 主要缺陷
MI(minor defect) 次要缺陷
9.0 检验项目及缺陷分类：
9．1检验项目分为功能性能检验和外观检验两方面
9．3．1 区域定义：
A区：产品正面。
B区：产品侧面四边。
C区：产品下面及其它可视部分。
A区 B区
C区。
