锂电池保护板及BMS知识培训

锂电池培训资料一、电池基础二、锂离子电池基础三、锂电池的安全四、保护板BMS具体功能介绍五、锂离子电池的储藏和运输一、电池基础1、电池的发展简史：公元前100～公元100年电池原形1780～1791发明伽尼尔电池1800年伏特发明电池1833年发现法拉第法则1836年发明丹尼尔电池1859年发明铅酸电池1868年发明干电池1899年发明Ni—Cd蓄电池1901年发明Ni/Fe电池1951年发明密封Ni—Cd电池1990年发明锂离子电池1995年发明聚合物电解质锂离子电池2、电池的要素和组成：◆电极负极:通常将电池电极中电压较低的一极称为负极正极：通常将电池电极中电压较高的一极称为正极◆隔膜：在电池中，防止正负极间电子导通，而又能让离子通过（离子传导)的隔离材料,一般为多孔薄膜材料◆电解质溶液(电液）：在电池内正负极间提供离子传输作用◆其他构件:如外壳，极柱,密封件等3、电池的分类一次电池（干电池）二次电池(充电电池或蓄电池）·铅酸电池·镍－镉电池·镍－氢电池·锂离子电池·液态锂离子电池·聚合物态锂离子电池另外还有燃料电池、太阳能电池等等4、常见可充电电池性能比较：组成电池能量密度电池体系负极电解液正极环保性能电压（V） Wh/kg Wh/L 充电循环自放电率锂离子电池碳LiPF6 LiMn2O4或绿色环保 3。

6 130—150 350-400 ≥10008％LiCoO2铅酸电池 Pb H2SO4 PbO2 铅污染严重2。

0 30—50 50—80 300—500 20%镍镉电池 Cd KOH NiOOH 镉污染严重 1.2 50—60 130-150 400—600 25％镍氢电池储氢 KOH NiOOH 环保 1.2 60—70 190-200 ≥500 10%材料二、锂离子电池基础1、锂离子电池的“前世今生" :锂离子电池是20世纪90年代开发成功的新型高能电池.锂离子电池的“前世”:早期负极为金属锂的“锂电池”，但金属锂的化学活性太大，充电时产生的枝晶会使电池短路，目前尚未真正解决其安全问题.锂离子电池的“今生”：锂离子电池名称开始于日本企业，针对含金属锂负极的锂二次电池而言，1991年由索尼公司率先实现商业化。

第一章保护板的构成和主要作用一、保护板的构成锂电池〔可充型〕之所以需要保护，是由它本身特性决定的。

由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。

锂电池的保护功能通常由保护电路板和PTC协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，即时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。

保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件NTC、ID存储器等。

其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路沟通，而当电芯电压或回路电流超过规定值时，它立刻〔数十毫秒〕控制MOS开关关断，保护电芯的平安。

NTC 是Negative temperaturecoefficient的缩写，意即负温度系数，在环境温度升高时，其阻值降低，使用电设备或充电设备及时反响、控制内部中断而停止充放电。

ID 存储器常为单线接口存储器，ID是Identification 的缩写即身份识别的意思，存储电池种类、生产日期等信息。

可起到产品的可追溯和应用的限制。

二、保护板的主要作用一般要求在-25℃～85℃时Control(IC)检测控制电芯电压与充放电回路的工作电流、电压，在一切正常情况下C-MOS开关管导通，使电芯与保护电路板处于正常工作状态，而当电芯电压或回路中的工作电流超过控制IC中比拟电路预设值时，在15～30ms内〔不同控制IC与C-MOS有不同的响应时间〕，将CMOS关断，即关闭电芯放电或充电回路，以保证使用者与电芯的平安。

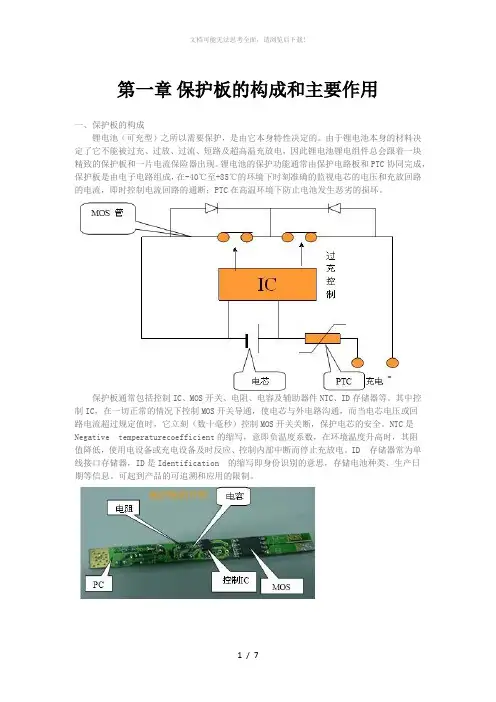

第二章保护板的工作原理保护板的工作原理图：如图中，IC由电芯供电，电压在2v－5v均能保证可靠工作。

1、过充保护及过充保护恢复当电池被充电使电压超过设定值VC(4.25-4.35V，具体过充保护电压取决于IC)后，VD1翻转使Cout变为低电平，T1截止，充电停止.当电池电压回落至VCR(3.8-4.1V，具体过充保护恢复电压取决于IC)时，Cout变为高电平，T1导通充电继续， VCR必须小于VC一个定值，以防止频繁跳变。

锂电池保护板的基础知识普与第一章保护板的构成和主要作用一、保护板的构成锂电池（可充型）之所以需要保护，是由它本身特性决定的。

由于锂电池本身的材料决定了它不能被过充、过放、过流、短路与超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。

锂电池的保护功能通常由保护电路板和PT协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，即时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。

保护板通常包括控制IC、MOS开关、电阻、电容与辅助器件NTC、ID存储器等。

其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路沟通，而当电芯电压或回路电流超过规定值时，它立刻（数十毫秒）控制MOS开关关断，保护电芯的安全。

NTC是Negative temperaturecoefficient的缩写，意即负温度系数，在环境温度升高时，其阻值降低，使用电设备或充电设备与时反应、控制部中断而停止充放电。

ID 存储器常为单线接口存储器，ID是Identification 的缩写即身份识别的意思，存储电池种类、生产日期等信息。

可起到产品的可追溯和应用的限制。

二、保护板的主要作用一般要求在-25℃～85℃时Control(IC)检测控制电芯电压与充放电回路的工作电流、电压，在一切正常情况下C-MOS开关管导通，使电芯与保护电路板处于正常工作状态，而当电芯电压或回路中的工作电流超过控制IC中比较电路预设值时，在15～30ms （不同控制IC与C-MOS有不同的响应时间），将CMOS关断，即关闭电芯放电或充电回路，以保证使用者与电芯的安全。

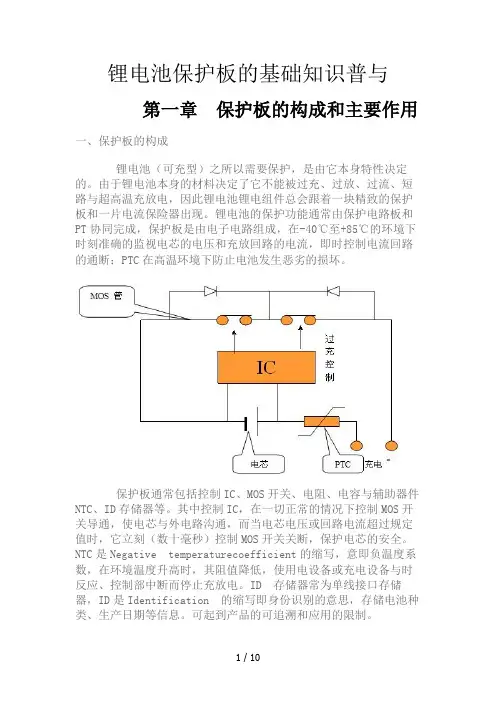

第二章保护板的工作原理保护板的工作原理图：如图中，IC由电芯供电，电压在2v－5v均能保证可靠工作。
