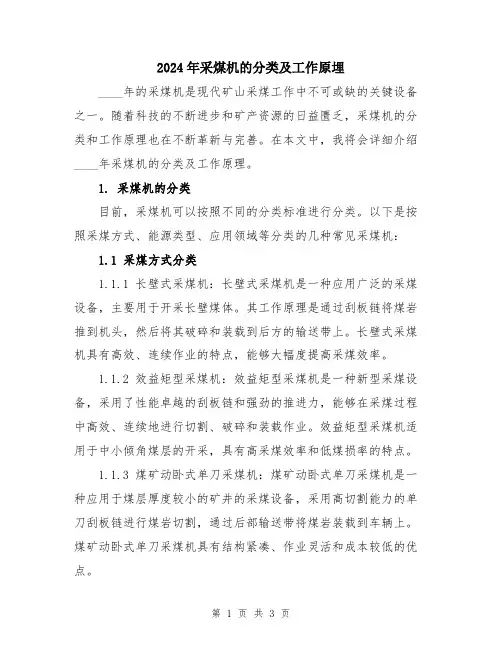

2024年采煤机的分类及工作原埋____年的采煤机是现代矿山采煤工作中不可或缺的关键设备之一。
随着科技的不断进步和矿产资源的日益匮乏，采煤机的分类和工作原理也在不断革新与完善。
在本文中，我将会详细介绍____年采煤机的分类及工作原理。
1. 采煤机的分类目前，采煤机可以按照不同的分类标准进行分类。
以下是按照采煤方式、能源类型、应用领域等分类的几种常见采煤机：1.1 采煤方式分类1.1.1 长壁式采煤机：长壁式采煤机是一种应用广泛的采煤设备，主要用于开采长壁煤体。
其工作原理是通过刮板链将煤岩推到机头，然后将其破碎和装载到后方的输送带上。
长壁式采煤机具有高效、连续作业的特点，能够大幅度提高采煤效率。
1.1.2 效益矩型采煤机：效益矩型采煤机是一种新型采煤设备，采用了性能卓越的刮板链和强劲的推进力，能够在采煤过程中高效、连续地进行切割、破碎和装载作业。
效益矩型采煤机适用于中小倾角煤层的开采，具有高采煤效率和低煤损率的特点。
1.1.3 煤矿动卧式单刀采煤机：煤矿动卧式单刀采煤机是一种应用于煤层厚度较小的矿井的采煤设备，采用高切割能力的单刀刮板链进行煤岩切割，通过后部输送带将煤岩装载到车辆上。
煤矿动卧式单刀采煤机具有结构紧凑、作业灵活和成本较低的优点。
1.2 能源类型分类1.2.1 电动采煤机：电动采煤机是指以电力作为动力源的采煤设备。
传统的电动采煤机采用电动机作为动力源，通过齿轮传动或链传动将动力传递给刮板链，实现煤岩的切割、破碎和装载。
____年的电动采煤机可能采用更先进的驱动系统和电池技术，以提高能源利用效率和工作稳定性。
1.2.2 液压采煤机：液压采煤机是指以液压系统作为动力源的采煤设备。
液压采煤机具有结构简单、能量传递效率高和可编程控制等特点，能够适应不同采煤条件和煤层性质。
____年的液压采煤机可能采用更先进的液压技术和控制系统，以提高采煤效率和降低能耗。
1.2.3 其他能源类型：除了电动和液压之外，还有一些新型能源类型被应用于采煤机中。
采煤机的分类及工作原埋模版一、采煤机的分类1. 剪切式采煤机剪切式采煤机是一种使用剪切力进行煤炭采掘的机械设备。
其主要部件包括剪刀式刀齿、煤机身、支架、传动系统等。
剪切式采煤机适用于煤层软硬适中、倾角较小的采煤工作。
其工作原理是通过剪切刀齿对煤层进行切割，将煤炭切割成符合要求的大小，然后将其输送至采空区。
2. 直刀式采煤机直刀式采煤机是一种使用直刀进行采煤的机械设备。
直刀式采煤机主要由煤机体、直刀、支铲等组成。
其工作原理是通过直刀在煤层中进行切割，切断煤炭与岩石的连接，然后将煤炭铲入煤机体内，最后通过输送带将煤炭输送到地面。
3. 钻插式采煤机钻插式采煤机是一种使用钻插器进行煤炭钻插的机械设备。
钻插式采煤机主要由煤机体、钻插器、支架等组成。
其工作原理是通过钻插器在煤层中进行钻插操作，使煤炭与岩石发生裂解，然后将煤炭铲入煤机体内，最后通过输送带将煤炭输送到地面。
4. 煤矿连续采煤机煤矿连续采煤机是一种适用于大型煤矿开采的机械设备。
其主要特点是连续作业、高效生产。
煤矿连续采煤机主要由煤机体、支架、传动装置等组成。
其工作原理是通过煤机体在煤层中进行切割和铲运操作，同时通过支架的移动和调整，实现连续的采煤作业。
二、采煤机的工作原理采煤机的工作原理是通过动力系统驱动煤机体的运动，利用切断、破碎和输送等工作装置对煤层进行开采和处理。
1. 动力系统动力系统是采煤机的核心部分，主要由电动机或柴油机、传动装置组成。
动力系统将能源转化为机械能，通过传动装置传递给煤机体，驱动煤机体进行工作。
2. 切断装置切断装置是采煤机的重要部件，用于切割煤层和煤炭。
根据不同的采煤机类型，切断装置有所区别。
剪切式采煤机采用剪刀式刀齿进行煤炭切割，直刀式采煤机采用直刀对煤层进行切割，钻插式采煤机采用钻插器进行煤炭钻插。
3. 破碎装置破碎装置主要用于对煤炭和岩石进行破碎，使其达到可输送的大小。
煤矿连续采煤机通常配备有破碎齿轮，通过其旋转破碎煤炭和岩石。
采煤机的基本结构及工作原理采煤机（coal mining machine）是一种用于开采煤炭的机械设备，广泛应用于煤矿工作中。
它的基本结构由切割装置、输送装置、支撑装置和液压系统等组成，通过工作原理实现对煤炭的切割和提取。
1.切割装置：采煤机的切割装置由切割齿、滚筒和切割机构等组成。
它通过旋转滚筒上的切割齿对煤炭进行切割，将煤炭从岩石中分离出来。
切割装置的旋转速度和切割齿的设计都会影响到切割效果。
2.输送装置：采煤机的输送装置由皮带输送机和链条输送机构成。
它将被切割的煤炭通过输送带或链条输送到工作面的一侧或顶部。
输送装置的运行速度和输送能力会影响到采煤机的工作效率。
3.支撑装置：采煤机的支撑装置由支撑架、支柱和液压系统等组成。
它用于支撑和稳定采煤机，在工作面上形成临时的支护系统。
支撑装置的稳定性和可靠性对于保证采煤安全和提高采煤效率至关重要。
采煤机的工作原理如下：1.支撑装置工作原理：先将采煤机的支撑架部署在工作面上，通过液压马达或液压缸进行升降和伸缩，以起到支撑和稳定采煤机的作用。
2.切割装置工作原理：切割装置通过驱动滚筒旋转，切割齿与煤炭接触，同时通过液压系统提供的压力使切割齿进入煤炭，完成对煤层的切割。
3.输送装置工作原理：被切割下来的煤炭通过切割装置的滚筒将其推向输送带（或链条），通过输送带（或链条）将煤炭输送到工作面的一侧或顶部。
4.液压系统工作原理：液压系统通过油泵提供的高压液体推动液压缸，实现对支撑装置、切割装置和输送装置等部件的控制和驱动。
综上所述，采煤机的基本结构和工作原理能够实现对煤炭的切割和提取。
在实际应用中，采煤机的工作效率和切割质量受到设计参数、工作条件和操作技术等多方面因素的影响，因此要进行科学的设计和合理的操作，以达到最佳的采煤效果。

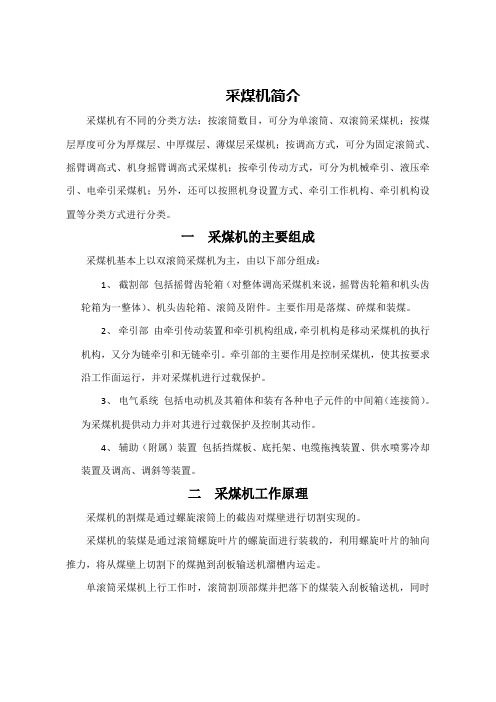

采煤机简介采煤机有不同的分类方法：按滚筒数目，可分为单滚筒、双滚筒采煤机；按煤层厚度可分为厚煤层、中厚煤层、薄煤层采煤机；按调高方式，可分为固定滚筒式、摇臂调高式、机身摇臂调高式采煤机；按牵引传动方式，可分为机械牵引、液压牵引、电牵引采煤机；另外，还可以按照机身设置方式、牵引工作机构、牵引机构设置等分类方式进行分类。
一采煤机的主要组成采煤机基本上以双滚筒采煤机为主，由以下部分组成：1、截割部包括摇臂齿轮箱（对整体调高采煤机来说，摇臂齿轮箱和机头齿轮箱为一整体）、机头齿轮箱、滚筒及附件。
主要作用是落煤、碎煤和装煤。
2、牵引部由牵引传动装置和牵引机构组成，牵引机构是移动采煤机的执行机构，又分为链牵引和无链牵引。
牵引部的主要作用是控制采煤机，使其按要求沿工作面运行，并对采煤机进行过载保护。
3、电气系统包括电动机及其箱体和装有各种电子元件的中间箱（连接筒）。
为采煤机提供动力并对其进行过载保护及控制其动作。
4、辅助（附属）装置包括挡煤板、底托架、电缆拖拽装置、供水喷雾冷却装置及调高、调斜等装置。
二采煤机工作原理采煤机的割煤是通过螺旋滚筒上的截齿对煤壁进行切割实现的。
采煤机的装煤是通过滚筒螺旋叶片的螺旋面进行装载的，利用螺旋叶片的轴向推力，将从煤壁上切割下的煤抛到刮板输送机溜槽内运走。
单滚筒采煤机上行工作时，滚筒割顶部煤并把落下的煤装入刮板输送机，同时跟机悬铰接顶梁，割完工作面全长后，将孤行挡煤板翻转180°；机器下行工作室，滚筒割底部煤及装煤，并随之推移刮板输送机。
这种采煤机沿工作米娜往返一次进一刀的采煤法称为单向采煤法。
双滚筒采煤机工作时，前滚筒割顶部煤，后滚筒割底部煤。
因此，双滚筒采煤机沿工作面牵引一次，可以进一刀，返回时，又可进一刀，即采煤机往返一次进二刀，这种采煤法称为双向采煤法。
为了使滚筒落下的煤能装入刮板输送机，滚筒上螺旋叶片的螺旋方向必须与滚筒旋转方向相适应，对顺时针旋转（人站在采空区侧看）的滚筒，螺旋叶片必须右旋；逆时针旋转的滚筒，螺旋叶片方向必须左旋，即“左转左旋，右转右旋”。
简述采煤机的工作原理一、引言采煤机是煤矿生产中最重要的设备之一，其作用是在地下煤矿中进行采煤作业。
采煤机的工作原理是通过切割和剥离地下的煤层，将其转化为可运输的块状或碎状物料。
本文将详细介绍采煤机的工作原理。
二、采煤机的分类目前，采煤机主要分为两类：牵引式和推进式。
牵引式采煤机是通过电缆或钢索等方式连接到井口的输送系统上，由输送系统提供动力，将其牵引到需要进行采掘的区域。
推进式采煤机则是自行移动并进行切割和剥离作业。
三、采煤机的组成部分1. 刀盘：刀盘是采煤机最重要的部件之一，它由多个刀片组成，并通过电动机驱动旋转。
在工作过程中，刀盘会将地下的岩层和土壤刨除，并将其排出到后面的输送带上。
2. 传动装置：传动装置包括电动机、减速器、联轴器等部件，它们的作用是将电动机的转速降低并传递到刀盘上，从而使刀盘能够快速旋转。
3. 支架：支架是采煤机的重要组成部分之一，它可以支撑采煤机在地下进行工作。
支架通常由多个液压缸组成，并可以根据需要进行调整。
4. 输送带：输送带是将采煤机刨除的岩层和土壤运输到井口的主要设备之一。
输送带可以根据需要进行调整，以适应不同的工作环境。
四、采煤机的工作原理1. 牵引式采煤机的工作原理在牵引式采煤机中，电缆或钢索等设备通过井口连接到输送系统上，并提供动力给采煤机。
在工作过程中，采煤机会移动到需要进行采掘的区域，并开始旋转刀盘。
刀盘旋转时会将地下的岩层和土壤刨除，并将其排出到后面的输送带上。
同时，支架也会向前移动，并维持采煤机在地下稳定的位置。
2. 推进式采煤机的工作原理在推进式采煤机中，采煤机会自行移动并进行切割和剥离作业。
在工作过程中，采煤机会将刀盘插入地下的煤层中，并开始旋转。
刀盘旋转时会将地下的煤层刨除，并将其排出到后面的输送带上。
同时，支架也会向前移动，并维持采煤机在地下稳定的位置。
五、采煤机的优缺点1. 优点（1）高效：采煤机可以快速地刨除地下的岩层和土壤，并将其转化为可运输的块状或碎状物料。
采煤机工作原理一、引言采煤机是一种专门用于煤矿开采中的重要设备，它通过一系列复杂的机械和电气装置，能够高效地将煤炭从煤层中采出。
本文将详细介绍采煤机的工作原理，涵盖了其组成部分、工作过程以及相关技术参数。
二、组成部分采煤机主要由采煤机身、刀盘、推进机构、传动机构、供电系统和控制系统等组成。
1. 采煤机身：采煤机身是采煤机的主体部分，通常由钢板焊接而成，具有足够的强度和刚度。
采煤机身内部设有煤炭输送装置，用于将采出的煤炭及时地送出煤矿工作面。
2. 刀盘：刀盘是采煤机的核心部件，通常由多个刀架和刀片组成。
刀盘通过传动机构驱动，能够旋转并沿煤矿工作面前进。
刀盘上的刀架和刀片可以将煤炭割下并送入采煤机身内部。
3. 推进机构：推进机构用于推动采煤机在煤矿工作面上前进，通常由液压缸和链条等组成。
推进机构能够提供足够的力量和稳定性，以确保采煤机的正常工作。
4. 传动机构：传动机构主要用于将电动机产生的动力传递给刀盘和推进机构，实现其正常运转。
传动机构通常由电动机、减速器和链条等组成，能够提供足够的转矩和速度。
5. 供电系统：供电系统为采煤机提供电力，通常由电缆、电缆车和供电装置等组成。
电缆通过电缆车连接采煤机和煤矿工作面的供电装置，以保证采煤机的正常运行。
6. 控制系统：控制系统用于监控和控制采煤机的工作状态，通常由电气设备和计算机等组成。
控制系统能够实时显示采煤机的工作参数，并对其进行调整和优化，以提高采煤效率和安全性。
三、工作过程采煤机的工作过程主要包括切割、采出和支护三个阶段。
1. 切割阶段：采煤机通过刀盘上的刀架和刀片，对煤矿工作面进行切割。
刀盘的旋转和推进机构的推进使刀架和刀片能够割入煤层，将煤炭切割下来。
2. 采出阶段：采煤机通过煤炭输送装置，将切割下来的煤炭送入采煤机身内部。
煤炭输送装置通常由链条和滚筒等组成，能够将煤炭顺利地输送到机身的出口。
3. 支护阶段：在采出煤炭的同时，采煤机还需要进行煤层支护，以确保煤矿工作面的稳定。

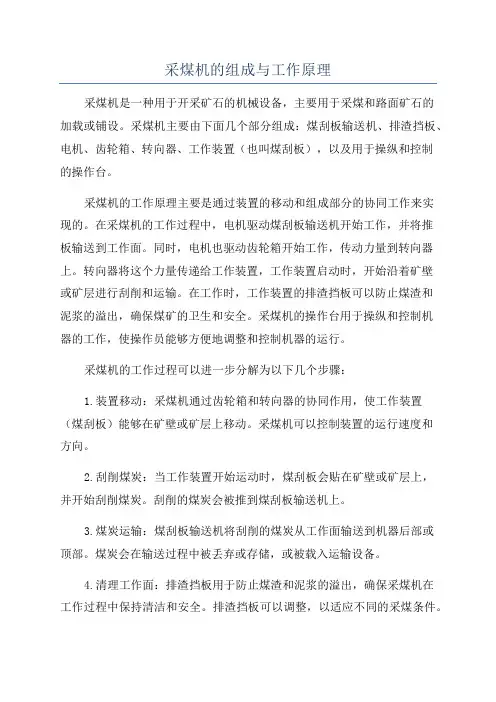

采煤机的组成与工作原理采煤机是一种用于开采矿石的机械设备，主要用于采煤和路面矿石的加载或铺设。
采煤机主要由下面几个部分组成：煤刮板输送机、排渣挡板、电机、齿轮箱、转向器、工作装置（也叫煤刮板），以及用于操纵和控制的操作台。
采煤机的工作原理主要是通过装置的移动和组成部分的协同工作来实现的。
在采煤机的工作过程中，电机驱动煤刮板输送机开始工作，并将推板输送到工作面。
同时，电机也驱动齿轮箱开始工作，传动力量到转向器上。
转向器将这个力量传递给工作装置，工作装置启动时，开始沿着矿壁或矿层进行刮削和运输。
在工作时，工作装置的排渣挡板可以防止煤渣和泥浆的溢出，确保煤矿的卫生和安全。
采煤机的操作台用于操纵和控制机器的工作，使操作员能够方便地调整和控制机器的运行。
采煤机的工作过程可以进一步分解为以下几个步骤：1.装置移动：采煤机通过齿轮箱和转向器的协同作用，使工作装置（煤刮板）能够在矿壁或矿层上移动。
采煤机可以控制装置的运行速度和方向。
2.刮削煤炭：当工作装置开始运动时，煤刮板会贴在矿壁或矿层上，并开始刮削煤炭。
刮削的煤炭会被推到煤刮板输送机上。
3.煤炭运输：煤刮板输送机将刮削的煤炭从工作面输送到机器后部或顶部。
煤炭会在输送过程中被丢弃或存储，或被载入运输设备。
4.清理工作面：排渣挡板用于防止煤渣和泥浆的溢出，确保采煤机在工作过程中保持清洁和安全。
排渣挡板可以调整，以适应不同的采煤条件。
5.控制和操纵：采煤机的操作台用于操纵和控制机器的工作。
操作员可以通过操作台上的按钮和控制杆调整和控制采煤机的移动速度、工作压力等参数。
总之，采煤机的工作原理是通过装置的移动和组成部分的协同工作来实现的。
它可以在矿壁或矿层上刮削煤炭，并将其输送到后部或顶部的煤刮板输送机上。
采煤机的操作台可以方便地控制和操纵机器的工作。
这些特点使得采煤机成为一种高效、安全、方便的矿石开采设备。
文件编号：TP-AR-L6012
In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.
（示范文本）
编订：_______________
审核：_______________
单位：_______________
采煤机的分类及工作原
埋(正式版)
采煤机的分类及工作原埋(正式版)
使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
采煤机是机械化采煤工作的主要机械设备之一，其功能是落煤和装煤。
采煤机分为刨煤机和滚筒采煤机两大类。
•一、刨煤机
•1、创煤机的分类
根据煤刨作用于煤上的力的性质不同，可分为静力式刨煤机与动力式刨煤机两类。
•2、刨煤机的工作原理
刨煤机的传动装置与输送机机头连接为一整体。
推进装置为液压千斤顶，用赖推移输送机和刨头。
由于导链架装在输送机中部槽的采空区侧，且刨链通过
导链架，并靠导链架保护，所以它是一种后牵引式的刨煤机。
输送机的动力传动部分由输送机电动机、液力藕合器、减速器及链轮组成。
气液缓冲器用来限位及缓冲刨到两端的刨头，刨煤机机头、机尾各有两个推移梁，用来推移机头机尾。
防滑梁用来使输送机锚固，防止其下滑。
•3、刨煤机的优缺点及适用条件
•(1)优点
①截深浅(一般为50-100mm)，可充分利用煤的压张效应，刨削力及单位能耗小。
②刨落下的煤的块度大(平均切屑断面积为70-80cm²)，煤粉量少，煤尘少，劳动条件好。
③结构简单、可靠，刨头的位置可以设计得很低(约300mm)，可实现薄煤层、极薄煤层机械化采煤。
④工人不必跟机操作，可在顺槽控制台进行操
作。
(2)缺点
•①对地质条件适应性不如滚筒式采煤机。
•②调高比较困难，开采硬煤层比较困难。
•③刨头与输送机和底板的摩擦阻力大，电动机功率的利用率低。
•二、滚筒采煤机
1、滚筒采煤机的分类
1）按截割机构的数量可分为单滚筒采煤机和双滚筒采煤机。
单滚筒采煤机在较薄的煤层中使用得较多，双滚筒采煤机在中厚煤层和厚煤层中使用得较多。
2）按截割滚筒活动范围可分为可调高式与不可调高式两类。
不可调高的单滚筒采煤机的截割滚筒轴固定在机身上，滚筒除转动外，其位置相对于采煤机
机身不能改变。
而可调高式采煤机的截割滚筒由摇臂支撑，通过摇臂的摆动，滚筒相对于采煤机机身可以做升降运动，以适应于煤层厚度和顶板条件的变化。
3）按采煤机牵引部装配位置又可分为内牵引采煤机与外牵引采煤机。
所谓内牵引采煤机，即采煤机的牵引部与其他部分组装成一体，整机在采煤工作面上下穿行移动。
所谓的外牵引采煤机，即采煤机的牵引部设置在采煤工作面刮板输送机上、下机头处或设置在平巷中，通过牵引链牵引截割机构在采煤工作面上下穿行移动。
外牵引采煤机多用于薄煤层的采煤工作面。
2、滚筒采煤机的工作原理
滚筒式采煤机利用螺旋滚筒上的截齿对煤体的截割作用实现落煤。
当滚筒转动并截入煤壁时，利用安装在滚筒上的截齿将煤破碎，并通过滚筒上的螺旋叶
片将破碎下来的煤装入工作面输送机。
三、采煤机的结构原理
1、型号、名称及代表意义
M G □ / □–□W D 型电牵引采煤机
D---电牵引
W---无链牵引
主参数：截割功率/总装机功率/特殊含义
G----滚筒式
M----采煤机
2、主要组成
采煤机主要由左、右截割滚筒，左、右摇臂，左、右行走减速箱，滑靴组件，行走箱，矿用隔爆兼本安型电控箱，矿用隔爆型交流变频调速箱，调高泵站，中间框架，拖缆装置及喷雾冷却系统等组成.
3、采煤机的支撑：由采煤机煤壁侧的两个滑靴
和采空侧两个导向靴滑分别支承在输送机的槽帮和销轨上。
4、各部件间联接：左、右行走减速箱与中间框架三大件组成采煤机的机身，三大件间采用液压螺母和高强度螺栓副联接，机身无底托架。
行走箱通过止口与螺栓固定在左、右行走减速箱上。
调高泵站固定在左行走减速箱框架内。
矿用隔爆兼本安型电控箱与拖缆装置固定在右行走减速箱框架内,。
矿用隔爆型交流变频调速箱与水阀固定在中间框架内。
左、右截割部（摇臂）与机身采用铰轴联接，与机身无动力传递。
5、截割部：截割电动机横向布置在摇臂上单独驱动，经摇臂减速器的三级直齿、一级行星传动减速后，通过方形出轴与截割滚筒联接，驱动截割滚筒旋转，实现截煤、落煤、装煤工序。
6、行走部：两台行走电动机分别横向布置在左、右行走减速箱框架内实现双牵引，经直齿减速箱和双级行星减速器的减速后，带动行走箱中的小齿轮回转，经一级直齿减速后，驱动行走轮与销轨啮合，使采煤机沿输送机正或反方向移动。
牵引形式采用交流变频调速、齿轮一销轨式牵引系统。
7、调高泵站：MG系列采煤机，带调高泵站，安装在左行走减速箱框架内，通过调高电动机、齿轮泵为左右滚筒升降、牵引制动提供动力源。
MG系列采煤机，不带调高泵站，由工作面用乳化液泵站作为动力源，通过六功能电液控制阀，调节采煤机左右滚筒的高度。
8、矿用隔爆兼本安型电控箱：该电控箱为独立防爆箱体，可从采空侧抽出。
电气控制系统采用可编程控制器（PLC）控制，具有瓦斯报警装置，各项保
护和显示功能齐全，并配套中文液晶显示屏
9、矿用隔爆型交流变频调速箱：该变频调速箱为独立防爆箱体。
由三个腔体组成：变压器腔，变频器腔和接线腔。
大盖板上设有电控按钮和显示窗，箱体上设有冷却水道。
10、操作与显示：多种操作方式，非常方便实用。
①机身中部设有电控操作按钮控制采煤机的启动、停止、牵引方向、牵引速度；②端头操作站设在机身两端，控制采煤机的牵引方向、牵引速度以及左、右摇臂的升降，并设有急停按纽；③无线电遥控控制采煤机的牵引方向、牵引速度以及左、右摇臂的升降，并设有急停按纽；④液压调高手把操作左、右摇臂的升降。
