光伏系统设计软件简介

光伏系统设计软件介绍在进行光伏系统设计时，可以通过专业软件来辅助设计。

如果使用得当，能大大减少计算量、节约时间、提高效率和准确度。

例如，我们获得的气象数据中的太阳辐照度一般情况下都是气象站记录的水平面上的数值，而进行光伏系统设计还需要特定倾角的数值，这样的转化一般计算相对复杂。

借助软件只需要输入方位角或者倾角就能马上看到变化的系统结构，十分方便有效。

现在国际上比较常用的系统设计软件大约有十多种，如壳牌太阳能的PV Designer、德国Gerhard Valentin博士开发的PV*SOL、加拿大的RETSCREEN等等，主要集中在美国、德国、日本几个光伏产业比较先进发达的国家，其他国家很少开发。

日本的软件普遍可视化程度很高、界面友好、操作方便，可以说是将相对复杂的光伏系统设计做得简单、有趣、生动。

德国的软件则功能齐全，比较注重实用性。

美国的设计软件其特点是气象数据库比较丰富（如NASA的数据库非常全面）。

光伏系统设计人员可以结合实际的需要进行选择。

下面简单介绍一下德国PV*SOL设计软件。

图1-23是该软件的操作界面。

PV*SOL是用来模拟和设计光伏系统的软件。

丰富的相关数据是进行光伏系统设计的基础。

PV*SOL在数据库的建立方面做得比较出色。

它提供了欧美许多国家和地区详尽的气象数据，而且是以1小时为间隔的。

这些数据包括太阳辐照强度、指定地点10米高的风速和环境温度。

所有数据均能够按日/周/月的时间间隔以表格或者曲线的形式显示出来。

除此之外，还包含丰富的负载数据、150种太阳电池组件、70种蓄电池的特性数据，150种独立系统和并网系统的逆变器特性数据。

所有的数据都可以通过用户自己定义而得到扩展，增加了设计的灵活性。

图1-23 PV*SOL设计软件界面在进行实际的设计时，首先选择光伏系统的安装地点。

如果数据库里面没有确切的地点数据，可以选择相近的地点数据或者通过其他途径获得相关数据并输入软件。

此后就要选择系统的类型，PV*SOL软件将系统分成三种：独立系统、并网系统以及混合系统，每种系统的设计方法都有所不同。

光伏cad基础知识1光伏CAD（Computer-Aided Design）是一种利用计算机技术辅助设计光伏系统的工具。

通过CAD软件，可以实现对光伏系统的设计、模拟、优化等操作，提高设计效率和准确性。

在本文中，我们将介绍光伏CAD的基础知识，包括光伏CAD的定义、应用领域、CAD软件的选择等内容。

1. 光伏CAD的定义光伏CAD是一种利用计算机软件进行光伏系统设计和优化的工具。

光伏CAD可以进行太阳能电池板的布局、光伏组件的选型、系统连接方式的确定等工作。

通过光伏CAD，设计师可以快速、准确地完成光伏系统的设计，提高设计质量和效率。

2. 光伏CAD的应用领域光伏CAD广泛应用于各个领域，包括建筑、工程、能源等行业。

在建筑领域，光伏CAD可以用于优化建筑物的太阳能电池板布局，提高太阳能的收集效率。

在工程领域，光伏CAD可以用于设计光伏发电系统的电气布线和连接方式，确保系统的安全和稳定。

在能源领域，光伏CAD可以用于评估光伏系统的发电能力和经济收益，为用户提供科学的决策依据。

3. CAD软件的选择在进行光伏CAD设计时，选择合适的CAD软件非常重要。

目前市场上有许多光伏CAD软件可供选择，如AutoCAD、SolidWorks、PVsyastem等。

选择CAD软件时，需要考虑以下几个方面：3.1 功能不同的CAD软件功能各异，有些软件更适合进行建筑物的设计和优化，有些软件更适合进行电气布线和系统连接的设计。

因此，根据实际需求选择功能齐全、适合自己的CAD软件是非常重要的。

3.2 用户友好性CAD软件的界面、操作方式对于设计师来说，至关重要。

选择用户友好性好、操作简单的CAD软件，可以提高设计效率，减少出错率。

3.3 数据库光伏CAD软件的数据库非常重要，其中包括太阳能电池板、光伏组件的参数、材料的特性等信息。

一个好的CAD软件应该具备完善、准确的数据库，以便于设计师进行准确的模拟和优化。

4. 光伏CAD的优势光伏CAD相比传统手工设计有很多优势：4.1 提高设计效率光伏CAD可以通过自动化的设计和优化功能，大大提高设计效率。

pvsyst使用讲解PVsyst是一款用于太阳能光伏系统设计和模拟的软件。

它提供了全面的工具和功能，用于评估太阳能光伏系统的性能和效益。

以下是使用PVsyst的一般步骤：1. 创建新项目：打开PVsyst软件，点击“File”菜单，选择“New Project”来创建一个新的项目。

在弹出的对话框中，输入项目的名称和位置。

2. 定义系统参数：在“Project”菜单下，选择“Project Parameters”来定义太阳能光伏系统的一些基本参数，如系统类型、倾斜角度、朝向等。

3. 添加天气数据：在“Project”菜单下，选择“Add Meteo Data”来添加所在地区的天气数据。

PVsyst会根据这些数据来进行系统性能的模拟和分析。

4. 设计阵列：在“Project”菜单下，选择“Design Array”来设计光伏阵列。

可以定义阵列的规模、组件类型、布局和排列方式等。

5. 进行模拟分析：在“Simulation”菜单下，选择“Simulation”来进行系统的模拟分析。

PVsyst会根据定义的系统参数和天气数据，计算出系统的产能和效益。

6. 查看结果：PVsyst会生成详细的模拟结果和报告。

可以在软件界面上直接查看，也可以导出为PDF或其他格式的文件。

7. 进行优化：根据PVsyst的模拟结果，可以进一步优化光伏系统的设计和参数。

可以尝试不同的倾斜角度、组件类型、阵列布局等，以提高系统的性能和效益。

除了上述基本步骤外，PVsyst还提供了许多其他的功能和工具，如阴影分析、电池储能模拟、经济性分析等。

用户可以根据实际需求，灵活地使用这些功能来设计和优化太阳能光伏系统。

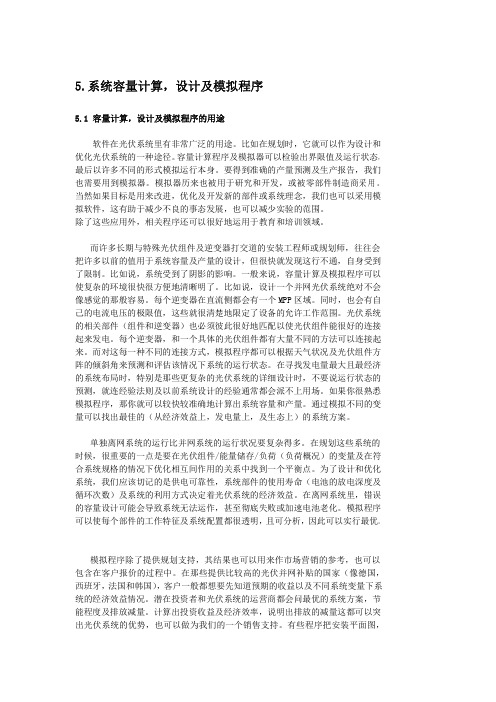

5.系统容量计算，设计及模拟程序5.1容量计算，设计及模拟程序的用途软件在光伏系统里有非常广泛的用途。

比如在规划时，它就可以作为设计和优化光伏系统的一种途径。

容量计算程序及模拟器可以检验出界限值及运行状态，最后以许多不同的形式模拟运行本身。

要得到准确的产量预测及生产报告，我们也需要用到模拟器。

模拟器历来也被用于研究和开发，或被零部件制造商采用。

当然如果目标是用来改进，优化及开发新的部件或系统理念，我们也可以采用模拟软件，这有助于减少不良的事态发展，也可以减少实验的范围。

除了这些应用外，相关程序还可以很好地运用于教育和培训领域。

而许多长期与特殊光伏组件及逆变器打交道的安装工程师或规划师，往往会把许多以前的值用于系统容量及产量的设计，但很快就发现这行不通，自身受到了限制。

比如说，系统受到了阴影的影响。

一般来说，容量计算及模拟程序可以使复杂的环境很快很方便地清晰明了。

比如说，设计一个并网光伏系统绝对不会像感觉的那般容易。

每个逆变器在直流侧都会有一个MPP区域。

同时，也会有自己的电流电压的极限值，这些就很清楚地限定了设备的允许工作范围。

光伏系统的相关部件（组件和逆变器）也必须彼此很好地匹配以使光伏组件能很好的连接起来发电。

每个逆变器，和一个具体的光伏组件都有大量不同的方法可以连接起来。

而对这每一种不同的连接方式，模拟程序都可以根据天气状况及光伏组件方阵的倾斜角来预测和评估该情况下系统的运行状态。

在寻找发电量最大且最经济的系统布局时，特别是那些更复杂的光伏系统的详细设计时，不要说运行状态的预测，就连经验法则及以前系统设计的经验通常都会派不上用场。

如果你很熟悉模拟程序，那你就可以较快较准确地计算出系统容量和产量。

通过模拟不同的变量可以找出最佳的（从经济效益上，发电量上，及生态上）的系统方案。

单独离网系统的运行比并网系统的运行状况要复杂得多。

在规划这些系统的时候，很重要的一点是要在光伏组件/能量储存/负荷（负荷概况）的变量及在符合系统规格的情况下优化相互间作用的关系中找到一个平衡点。

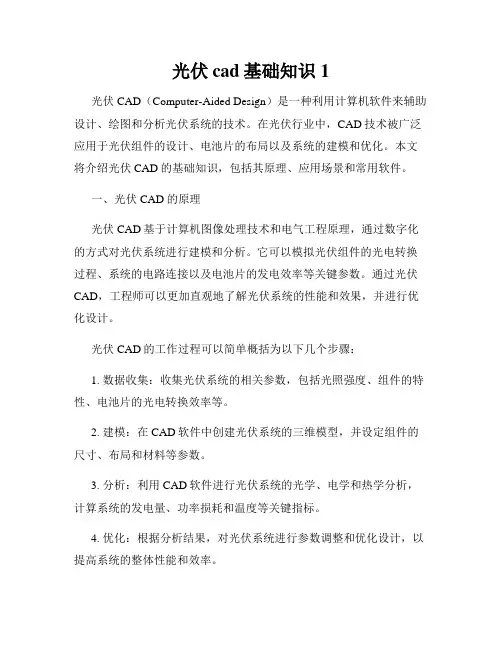

光伏cad基础知识1光伏CAD（Computer-Aided Design）是一种利用计算机软件来辅助设计、绘图和分析光伏系统的技术。

在光伏行业中，CAD技术被广泛应用于光伏组件的设计、电池片的布局以及系统的建模和优化。

本文将介绍光伏CAD的基础知识，包括其原理、应用场景和常用软件。

一、光伏CAD的原理光伏CAD基于计算机图像处理技术和电气工程原理，通过数字化的方式对光伏系统进行建模和分析。

它可以模拟光伏组件的光电转换过程、系统的电路连接以及电池片的发电效率等关键参数。

通过光伏CAD，工程师可以更加直观地了解光伏系统的性能和效果，并进行优化设计。

光伏CAD的工作过程可以简单概括为以下几个步骤：1. 数据收集：收集光伏系统的相关参数，包括光照强度、组件的特性、电池片的光电转换效率等。

2. 建模：在CAD软件中创建光伏系统的三维模型，并设定组件的尺寸、布局和材料等参数。

3. 分析：利用CAD软件进行光伏系统的光学、电学和热学分析，计算系统的发电量、功率损耗和温度等关键指标。

4. 优化：根据分析结果，对光伏系统进行参数调整和优化设计，以提高系统的整体性能和效率。

二、光伏CAD的应用场景光伏CAD在光伏行业中具有广泛的应用场景，下面列举几个常见的例子：1. 光伏组件设计：利用CAD软件对光伏组件的外形、材料和布局进行设计，以最大程度地提高组件的光电转换效率和稳定性。

2. 光伏系统规划：通过CAD软件对光伏系统的阵列布局、电路连接和功率分配等进行规划和优化，以实现最佳的发电效果。

3. 光伏系统仿真：利用CAD软件对光伏系统的发电量、功率损耗和温度等进行仿真和分析，以评估系统的性能和可靠性。

同时，可以通过仿真结果对系统进行优化改进。

4. 光伏系统监测：基于CAD技术，可以设计出监测光伏系统性能的软件和设备，实时监测系统的发电量、电池片的工作状态等，为系统运维和维修提供便利。

三、常用的光伏CAD软件目前市场上有很多专业的光伏CAD软件可供选择，下面介绍几种常见的：1. PVSyst：这是一款功能强大的光伏系统模拟软件，可以进行光学、电学和热学等多方面的仿真分析，是光伏领域最为常用的设计工具之一。
