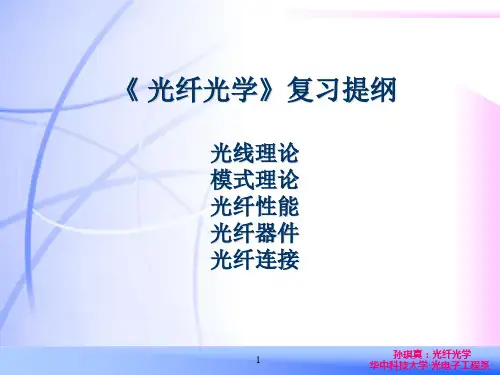

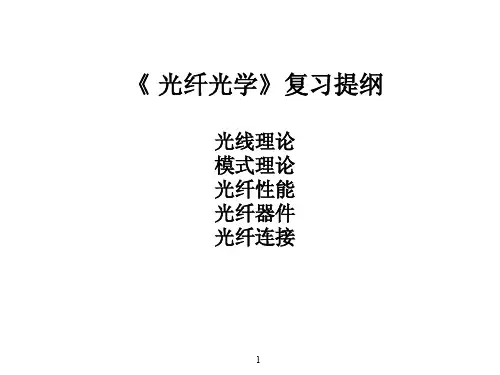

《光纤光讲义学》复习提纲

《光纤通信技术》复习提纲第一章概论小结一、名词概念1、光纤：光纤是传光的纤维波导或光导纤维的简称。

2、光纤通信：光纤通信是以光波作载波、以光纤为传输媒介的通信方式。

3、光纤通信系统：光纤通信系统是以光波作载波、以光纤为传输媒介的通信系统。

4、光纤通信：就是利用光纤来传输携带信息的光波以达到通信的目的。

5、色散：在光纤中，不同信号的各频率或各模式成份的传播速度不同，经过光纤传输一定距离后，不同成份之间出现时延差，从而引信号畸变。

二、光在电磁波谱中的位置三、光纤通信所用光波的波长范围光纤通信的波谱在1.67×1014Hz～3.75×1014Hz之间，即波长在0.8μm～1.8μm之间，属于红外波段，将0.8μm～0.9μm称为短波长，1.0μm～1.8μm称为长波长，2.0μm以上称为超长波长。

四、光纤通信中常用的低损耗窗口:810nm,1310nm,1550nm五、光纤通信的特点与电缆或微波等电通信方式相比，光纤通信的优点如下：(1)传输频带极宽，通信容量很大；(2)由于光纤衰减小，无中继设备，故传输距离远；(3)串扰小，信号传输质量高；(4)光纤抗电磁干扰，保密性好；(5)光纤尺寸小，重量轻，便于传输和铺设；(6)耐化学腐蚀；(7)光纤是石英玻璃拉制成形,原材料来源丰富，并节约了大量有色金属六：光纤结构: 光纤由纤芯、包层和涂覆层3部分组成七、光纤分类:若按传输模的数量分类可分为多模光纤和单模光纤若按传输波长分类可分为短波长光纤和长波长光纤若按套塑结构分类可分为紧套光纤和松套光纤全反射是光信号在光纤中传播的必要条件。

第二章小结一、名词概念1、阶跃型光纤:阶跃型光纤在纤芯和包层交界处的折射率呈阶梯形突变，纤芯的折射率n1和包层的折射率n2是均匀常数。

2、渐变型光纤：渐变型光纤纤芯的折射率nl随着半径的增加而按一定规律逐渐减少，到纤芯与包层交界处为包层折射率n2，纤芯的折射率不是均匀常数。

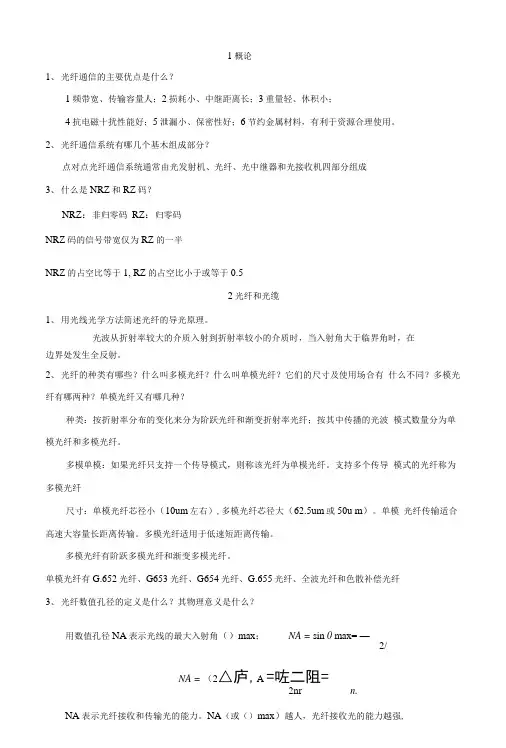

1概论1、光纤通信的主要优点是什么？1频带宽、传输容量人；2损耗小、中继距离长；3重量轻、休积小；4抗电磁十扰性能好；5泄漏小、保密性好；6节约金属材料，有利于资源合理使用。

2、光纤通信系统有哪几个基木组成部分？点对点光纤通信系统通常由光发射机、光纤、光中继器和光接收机四部分组成3、什么是NRZ和RZ码？NRZ：非归零码RZ：归零码NRZ码的信号带宽仅为RZ的一半NRZ的占空比等于1, RZ的占空比小于或等于0.52光纤和光缆1、用光线光学方法简述光纤的导光原理。

光波从折射率较大的介质入射到折射率较小的介质时，当入射角大于临界角时，在边界处发生全反射。

2、光纤的种类有哪些？什么叫多模光纤？什么叫单模光纤？它们的尺寸及使用场合有什么不同？多模光纤有哪两种？单模光纤又有哪几种？种类：按折射率分布的变化来分为阶跃光纤和渐变折射率光纤；按其中传播的光波模式数量分为单模光纤和多模光纤。

多模单模：如果光纤只支持一个传导模式，则称该光纤为单模光纤。

支持多个传导模式的光纤称为多模光纤尺寸：单模光纤芯径小（10um左右）,多模光纤芯径大（62.5um或50u m）。

单模光纤传输适合高速大容量长距离传输。

多模光纤适用于低速短距离传输。

多模光纤有阶跃多模光纤和渐变多模光纤。

单模光纤有G.652光纤、G653光纤、G654光纤、G.655光纤、全波光纤和色散补偿光纤3、光纤数值孔径的定义是什么？其物理意义是什么？用数值孔径NA表示光线的最大入射角（）max；NA = sin 0 max= —2/NA =（2△庐,A =咗二阻=2nr n.NA表示光纤接收和传输光的能力。

NA（或（）max）越人，光纤接收光的能力越强,从光源到光纤的耦合效率越高，纤芯对光能量的束缚越强，光纤抗弯曲性能越好。

但NA越大，经光纤传输后产生的输出信号展宽越大，因而限制了信息传输容量。

4、归一化频率的定义，光纤卩模传输的条件是什么？它表征光纤屮传播模式的数量。

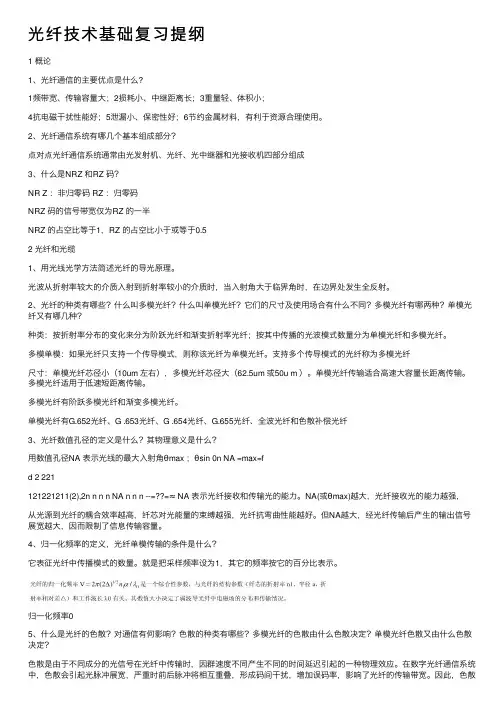

光纤技术基础复习提纲1 概论1、光纤通信的主要优点是什么?1频带宽、传输容量⼤；2损耗⼩、中继距离长；3重量轻、体积⼩；4抗电磁⼲扰性能好；5泄漏⼩、保密性好；6节约⾦属材料，有利于资源合理使⽤。

2、光纤通信系统有哪⼏个基本组成部分？点对点光纤通信系统通常由光发射机、光纤、光中继器和光接收机四部分组成3、什么是NRZ 和RZ 码？NR Z ：⾮归零码 RZ ：归零码NRZ 码的信号带宽仅为RZ 的⼀半NRZ 的占空⽐等于1，RZ 的占空⽐⼩于或等于0.52 光纤和光缆1、⽤光线光学⽅法简述光纤的导光原理。

光波从折射率较⼤的介质⼊射到折射率较⼩的介质时，当⼊射⾓⼤于临界⾓时，在边界处发⽣全反射。

2、光纤的种类有哪些？什么叫多模光纤？什么叫单模光纤？它们的尺⼨及使⽤场合有什么不同？多模光纤有哪两种？单模光纤⼜有哪⼏种？种类：按折射率分布的变化来分为阶跃光纤和渐变折射率光纤；按其中传播的光波模式数量分为单模光纤和多模光纤。

多模单模：如果光纤只⽀持⼀个传导模式，则称该光纤为单模光纤。

⽀持多个传导模式的光纤称为多模光纤尺⼨：单模光纤芯径⼩（10um 左右），多模光纤芯径⼤（62.5um 或50u m ）。

单模光纤传输适合⾼速⼤容量长距离传输。

多模光纤适⽤于低速短距离传输。

多模光纤有阶跃多模光纤和渐变多模光纤。

单模光纤有G.652光纤、G .653光纤、G .654光纤、G.655光纤、全波光纤和⾊散补偿光纤3、光纤数值孔径的定义是什么？其物理意义是什么？⽤数值孔径NA 表⽰光线的最⼤⼊射⾓θmax ；θsin 0n NA =max=fd 2 221121221211(2),2n n n n NA n n n --=??=≈ NA 表⽰光纤接收和传输光的能⼒。

NA(或θmax)越⼤，光纤接收光的能⼒越强，从光源到光纤的耦合效率越⾼，纤芯对光能量的束缚越强，光纤抗弯曲性能越好。

但NA越⼤，经光纤传输后产⽣的输出信号展宽越⼤，因⽽限制了信息传输容量。

第一章：概述1.1：光纤通信的定义：光纤通信是以光纤为传输介质，以光波为信息载体的通信方式。

光纤通信的三个低损耗窗口为850nm、1310nm、1550nm。

1.2：光纤通信的分类1、按传输信号的类型分，光纤通信可分为模拟光纤通信和数字光纤通信。

2、按调制方式分，光纤通信可分为直接强度调制（最常用）通信和外差调制通信。

目前光纤通信中最常采用的调制方式是直接强度调制。

3、按光纤的传输特性分（在给定的工作波长上能传导的模式），光纤通信可分为多模光纤通信系统和单模光纤通信系统。

第二章：光纤和光缆2.1 光纤的结构和分类光纤的结构多为同轴圆柱体，自内向外依次为纤芯、包层和涂覆层。

光纤的导光原理是基于光在纤芯和包层界面上的全反射。

按照光纤折射率在其横截面上的分布状态，光纤可分为阶跃型光纤和渐变型光纤；按照光纤传输模式的多少可分为多模光纤和单模光纤。

按照ITU-T的标准可分为G.652、 G.653等类型。

世界上目前铺设最多的单模光纤是G.651，G.652常规单模光纤。

掌握数值孔径NA、相对折射率差△的计算。

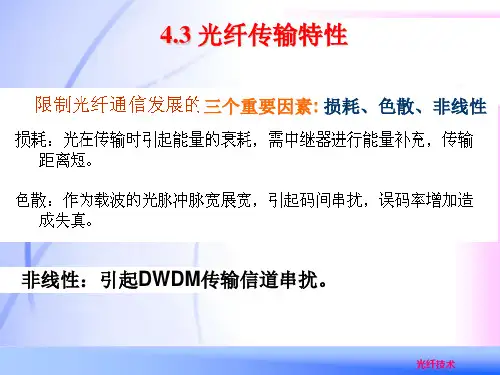

NA= n0sinθ0=sinθ0 = n1(2△)1/2 △≈(n1 - n2) / n12.2 光纤的损耗和色散损耗和色散是光纤最重要的传输特性。

1、损耗：光信号在光纤中传输时，其强度或功率会受到衰减的现象，称为光纤的损耗。

损耗对数字光纤通信系统的影响是：限制光纤传输系统的传输距离。

损耗用分贝（dB）表示；损耗产生的原因：吸收损耗、散射损耗和辐射损耗。

2、色散：光信号在光纤中传输时，由于光信号中不同频率成分和不同模式成分传输速度的不同而使光脉冲展宽的现象，称为光纤的色散。

色散会限制系统的传输距离和传输容量（或传输速率）。

光纤色散包括模式色散、材料色散和波导色散。

多模光纤中存在模式色散，单模光纤中存在模内色散。

常规单模光纤在1550nm处损耗最小,但色散最大；常规单模光纤在1310nm处损耗最大,但色散最小，色散基本为零。

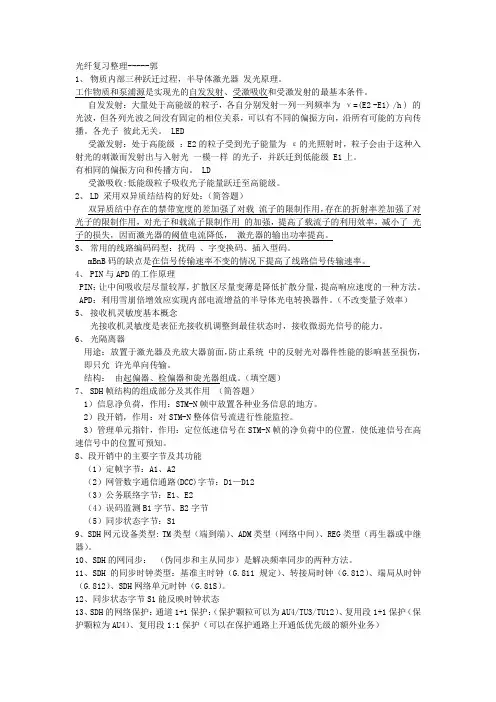

光纤复习整理-----郭1、物质内部三种跃迁过程，半导体激光器发光原理。

工作物质和泵浦源是实现光的自发发射、受激吸收和受激发射的最基本条件。

自发发射：大量处于高能级的粒子，各自分别发射一列一列频率为ν=(E2 -E1) /h ) 的光波，但各列光波之间没有固定的相位关系，可以有不同的偏振方向，沿所有可能的方向传播。

各光子彼此无关。

LED受激发射：处于高能级：E2的粒子受到光子能量为ε的光照射时，粒子会由于这种入射光的刺激而发射出与入射光一模一样的光子，并跃迁到低能级 E1上。

有相同的偏振方向和传播方向。

LD受激吸收:低能级粒子吸收光子能量跃迁至高能级。

2、LD 采用双异质结结构的好处：（简答题）双异质结中存在的禁带宽度的差加强了对载流子的限制作用，存在的折射率差加强了对光子的限制作用，对光子和载流子限制作用的加强，提高了载流子的利用效率，减小了光子的损失，因而激光器的阈值电流降低，激光器的输出功率提高。

3、常用的线路编码码型：扰码、字变换码、插入型码。

mBnB码的缺点是在信号传输速率不变的情况下提高了线路信号传输速率。

4、PIN与APD的工作原理PIN：让中间吸收层尽量较厚，扩散区尽量变薄是降低扩散分量，提高响应速度的一种方法。

APD：利用雪崩倍增效应实现内部电流增益的半导体光电转换器件。

（不改变量子效率）5、接收机灵敏度基本概念光接收机灵敏度是表征光接收机调整到最佳状态时，接收微弱光信号的能力。

6、光隔离器用途：放置于激光器及光放大器前面，防止系统中的反射光对器件性能的影响甚至损伤，即只允许光单向传输。

结构：由起偏器、检偏器和旋光器组成。

（填空题）7、SDH帧结构的组成部分及其作用（简答题）1）信息净负荷，作用：STM-N帧中放置各种业务信息的地方。

2）段开销，作用：对STM-N整体信号流进行性能监控。

3）管理单元指针，作用：定位低速信号在STM-N帧的净负荷中的位置，使低速信号在高速信号中的位置可预知。

光纤复习整理-----郭1、物质内部三种跃迁过程，半导体激光器发光原理。

工作物质和泵浦源是实现光的自发发射、受激吸收和受激发射的最基本条件。

自发发射：大量处于高能级的粒子，各自分别发射一列一列频率为ν=(E2 -E1) /h ) 的光波，但各列光波之间没有固定的相位关系，可以有不同的偏振方向，沿所有可能的方向传播。

各光子彼此无关。

LED受激发射：处于高能级：E2的粒子受到光子能量为ε的光照射时，粒子会由于这种入射光的刺激而发射出与入射光一模一样的光子，并跃迁到低能级 E1上。

有相同的偏振方向和传播方向。

LD受激吸收:低能级粒子吸收光子能量跃迁至高能级。

2、LD 采用双异质结结构的好处：（简答题）双异质结中存在的禁带宽度的差加强了对载流子的限制作用，存在的折射率差加强了对光子的限制作用，对光子和载流子限制作用的加强，提高了载流子的利用效率，减小了光子的损失，因而激光器的阈值电流降低，激光器的输出功率提高。

3、常用的线路编码码型：扰码、字变换码、插入型码。

mBnB码的缺点是在信号传输速率不变的情况下提高了线路信号传输速率。

4、PIN与APD的工作原理PIN：让中间吸收层尽量较厚，扩散区尽量变薄是降低扩散分量，提高响应速度的一种方法。

APD：利用雪崩倍增效应实现内部电流增益的半导体光电转换器件。

（不改变量子效率）5、接收机灵敏度基本概念光接收机灵敏度是表征光接收机调整到最佳状态时，接收微弱光信号的能力。

6、光隔离器用途：放置于激光器及光放大器前面，防止系统中的反射光对器件性能的影响甚至损伤，即只允许光单向传输。

结构：由起偏器、检偏器和旋光器组成。

（填空题）7、SDH帧结构的组成部分及其作用（简答题）1）信息净负荷，作用：STM-N帧中放置各种业务信息的地方。

2）段开销，作用：对STM-N整体信号流进行性能监控。

3）管理单元指针，作用：定位低速信号在STM-N帧的净负荷中的位置，使低速信号在高速信号中的位置可预知。

《光纤技术》复习资料第一章 绪论要求：1、了解光纤的基本结构和基本特性；2、充分认识光纤传感和光纤通信在现代工农业生产、军事、科研及日常生活中的作用和地位，明确学习目的；3、了解光纤技术的发展动向；4、知道本课程的学习方法。

具体：1、光纤的定义：光纤是“光导纤维”的简称，是指能够约束并导引光波在其部或表面附近沿轴线方向传播的传输介质。

2、光纤的结构：主要由纤芯、包层和涂敷层构成。

其中纤芯的折射率比包层要高。

纤芯和包层的折射率差引起光在纤芯发生全反射，从而使光在纤芯传播。

3、通信光纤的标准包层直径是125m μ，涂敷层的直径大约是250m μ。

4、常用的光纤材料有纯石英（2SiO ）、玻璃和塑料。

5、列举光纤相对于金属导线的优点（至少5点）：如容量大、抗电磁干扰、电绝缘、本质安全；灵敏度高；体积小、重量轻、可绕曲；测量对象广泛；对被测介质影响小；便于复用，便于成网；损耗低；防水、防火、耐腐蚀；成本低、储量丰富等。

6、光纤通信所占的波长围大概是0817..m μ。

7、1953年，在伦敦皇家科学技术学院开发出了用不同光学玻璃作纤芯和包层的包层纤维，由此导致光纤的诞生。

8、1966年，光纤之父高锟博士深入研究了光在石英玻璃纤维中的严重损耗问题，发现这种玻璃纤维引起光损耗的主要原因。

9、目前，F T T H（光纤到户）是宽带接入的一种理想模式，各国发展迅猛。

10、目前流行的“三网合一”指的是将现存三个网络：电信网、有线电视网和计算机网的信号在同一个光纤网络中传输。

11、光纤被喻为信息时代的神经。

第二章光纤拉制及成缆要求：1、了解光纤的分类方法和光纤的种类，理解各种不同种类光纤之间的区别及每种光纤的特点；2、知道光纤的制作材料及要求；3、了解光纤预制棒的制造原理和工艺；4、知道各种光缆结构和材料的用途。

具体：1、光纤的分类：按照光纤横截面折射率分布不同分为：阶跃光纤和渐变光纤（折射率在纤芯中保持恒定，在芯与包层界面突变的光纤称为阶跃光纤，折射率在纤芯按某种规律逐渐降低的光纤称为渐变光纤。
