起重机钢轨规格表

铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。

火车钢轨和起重机轨都属重轨。

火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。

质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。

生产厂有武钢、鞍钢、包钢和攀钢等。

起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。

用于铺设起重机大于及小车轨道。

生产厂有鞍钢和攀钢。

（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。

轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。

主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。

铁路钢轨型号：。

（1）轻型钢轨型号，材质:Q235，55Q；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12kg/m，8kg/m。

（2）重型钢轨型号,材质:45MN，71MN；规格：50kg/m，43kg/m，38kg/m，33kg/m（2）起重钢轨型号,材质: U71MN；规格：QU70kg /m，Q U80k g/m，QU100 kg /m，QU120 kg /m。

以上钢轨型号为常用钢轨型号初高中物理衔接教程第一章如何学习高中物理一、什么是物理学：物理学是研究物质结构和运动基本规律的一门学科。

可用十六个字形象描述：宇宙之谜、粒子之微、万物之动、日用之繁。

宇宙之谜是研究宇宙的过去、现状、未来以及人类如何利用宇宙资源，著名的英国物理学家霍金是我们研究宇宙的代表人物。

粒子之微就是我们不紧紧要在宏观尺度上研究物质的运动，还要在我们看不到的微观世界研究物质的运动，比如现在提出的纳米技术，是在10－9m的尺度上研究物质运动。

万物之动说的是万事万物都在运动，运动是绝对的，静止是相对的。

、日用之繁意思是物理与我们的生活密切相关，物理学的两个重要特点：1.物理是一门基础学科；2.物理学是现代技术的重要基础并对推动社会发展有重要的作用。

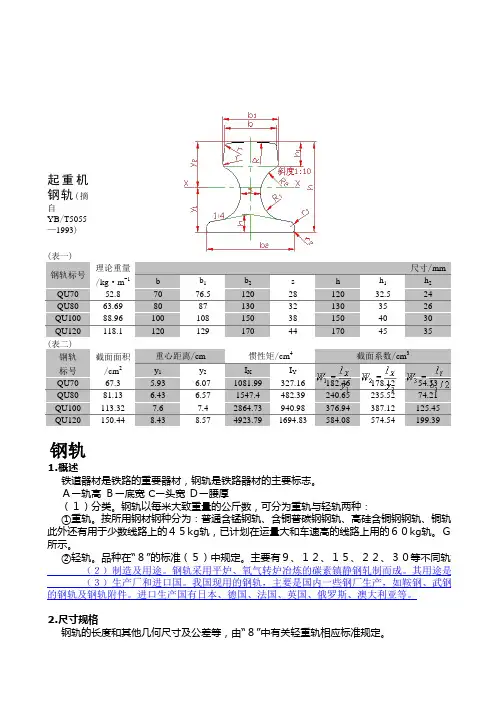

起重机钢轨（YB/T 5055-1993）起重机钢轨（YB/T 5055-1993）1、尺寸、外形、重量（1）尺寸1）钢轨的截面形状、部位名称如图1所示，其截面尺寸应符合表1的规定。

图1表12）钢轨截面尺寸允许偏差应符合表2的规定。

表23）钢轨截面面积、理论重量及截面参数值应符合表3的规定。

表3注：计算理论重量时，钢的比重采用7.85dg/dm3。

（2）长度1）钢轨的标准长度为9、9.5、10、10.5、11、11.5、12、12.5m。

2）经供需双方协}义并在合同中注明，可供应一定比例的长度为4～8.9m的不定尺钢轨。

但计算重量时按100mm进级。

3）钢轨长度允许偏差为+50mm。

（3）外形1）钢轨的侧向弯曲度每米不得大于1.5mm，总弯曲度不得大于8mm。

2）钢轨的上、下方向总弯曲度不得大干6mm。

3）钢轨端部弯曲0.5m内不得大于1mm。

4）QU120起重机钢轨因受矫直设备能力限制。

其弯曲度由供需双方协议。

5）钢轨扭转不得大于钢轨全长的1/10000。

6）钢轨横截面与垂直轴线的不对称：轨底不得大丁2mm，轨头不得大于0.6mm。

7）轨底部不应凹下。

轨底中央较两边凸出不得大于0.5mm。

（4）重量钢轨按理论重量交货。

2、牌号和化学成分起重机钢轨的牌号和化学成分（熔炼分析）应符合表4的规定。

表43、力学性能钢轨的抗拉强度不小于880MPa。

4、表面质量（1）钢轨表面不得有裂纹、折叠、结疤、气泡和夹杂。

允许有深度不大于钢轨尺寸允许负偏差数值的压痕、麻点和划伤及深度不大于1mm的发纹。

（2）钢轨端面不得有裂纹、分层与缩孔残余。

（3）钢轨端面应切得正直，端面歪斜在任何方向不得大于5mm。

长度不小于4mm的毛刺应清除掉。

（4）钢轨表面缺陷允许用风铲进行纵向清理，清理深度（单面计算）不得大于尺寸允许负偏差。

（5）钢轨表面缺陷不允许焊补或填补。

国标钢轨规格型号表国标轻轨重轨起重机轨规格尺寸表：8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m 9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m 12kg钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m 22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m 30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m以上为轻轨38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m 100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m。

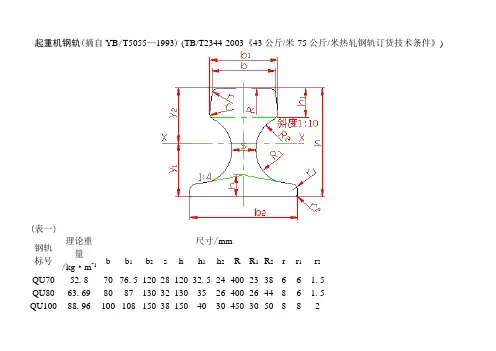

起重机钢轨(摘自YB/T5055—1993) (TB/T2344-2003《43公斤/米-75公斤/米热轧钢轨订货技术条件》) (表一)钢轨标号理论重量/kg·m-1尺寸/mmb b1b2s h h1h2R R1R2r r1r2QU70 52.8 70 76.5 120 28 120 32.5 24 400 23 38 6 6 1.5 QU80 63.69 80 87 130 32 130 35 26 400 26 44 8 6 1.5 QU100 88.96 100 108 150 38 150 40 30 450 30 50 8 8 2QU120 118.1 120 129 170 44 170 45 35 500 34 56 8 8 2 (表二)标号截面面积/cm2重心距离/cm惯性矩/cm4截面系数/cm3 y1y2I X I YQU70 67.3 5.93 6.07 1081.99 327.16 182.46 178.12 54.53 QU80 81.13 6.43 6.57 1547.40 482.39 240.65 235.52 74.21 QU100 113.32 7.60 7.40 2864.73 940.98 376.94 387.12 125.45 QU120 150.44 8.43 8.57 4923.79 1694.83 584.08 574.54 199.39表6-1、铁路钢轨钢的牌号、化学成分及机械性能(根据GB2581-81)表6-2起重机轨钢牌号、化学成分和机械性能(根据GB3426-82)轨是铁路轨道的主要部件，它的功能：一是引导机车车辆的车轮运行，并直接承受车轮的荷载和冲击；二是为车轮提供连续、平顺和阻力最小的滚动表面；三是在电气化铁路，用作牵引电流的回流导线，在行车信号装置中又是轨道电路。

对钢轨的要求是，良好的焊接性和精度较高的断面尺寸；既有足够的硬度，又有良好的韧性；既有足够的刚性，又有适当的可挠性；既要求轨面光滑，又要求适度粗糙。

国标钢轨规格型号表国标轻轨重轨起重机轨规格尺寸表：8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m12kg钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m以上为轻轨38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m。
