南海区污染源在线监测系统比对监测技术指引南海区污染源在线监测系统比对监测技术指引为规范南海区污染源在线监测系统比对监测工作，确保比对监测结果的准确性、有效性、可比性，根据国家《水污染源在线监测系统运行与考核技术规范（试行）》（HJ/T355-2007）、《水污染源在线监测系统数据有效性判别技术规范（试行）》（HJ/T356-2007）、《固定污染源烟气排放连续监测技术规范（试行）》（HJ/T75-2007）、《固定污染源烟气排放连续监测系统技术要求及检测方法（试行）》（HJ/T76-2007）、《污染源自动监测设备比对监测技术规定（试行）》（中国环境监测总站，2010年8月）等有关技术规范，特制定本技术指引。
一、水污染源在线监测系统比对监测（一）比对监测内容1、比对监测项目主要包括：化学需氧量（CODCr）、氨氮（NH3-N）、总氮（TN）、总磷（TP）、pH、废水流量等。
2、比对监测考核指标主要包括：实际水样比对试验的相对误差和质控样的测试结果。
具体比对监测内容以局在线监测系统管理办公室（下简称“在线办”）确认为准。
（二）比对监测频次1、国控、省控及减排企业水污染源在线监测系统的比对监测每季度1 次，其他企业水污染源在线监测系统的比对监测每半年1 次。
2、比对过程中应尽可能保证比对样品均匀一致，每次比对监测要求的样品数量在3 对以上。
3、对于化学需氧量（CODCr），当实际水样CODCr＜30mg/L时，以接近实际水样的低浓度（约20mg/L）标样代替实际水样进行实验，至少测定 2 次。
（三）比对监测方法1、在安装自动监测采样装置的位置进行人工采样，并和自动监测设备采样同步。
2、应采用国家标准和行业标准方法中所列方法作为比对监测分析方法，禁止使用非标准监测方法，详见表1。
表1 比对监测分析方法3、质控样考核质控样为采用国家认可的质控样或经有证标准样品验证后符合要求且按规定方法配制的标准溶液。
分别用两种浓度的质控样进行考核，一种为接近实际废水浓度的样品，另一种为超过相应排放标准浓度的样品，每种样品至少测定 1 次。
DB14/T2050—2020附录A（资料性附录）污染源废水在线监测系统运行维护记录表单表A.1～表A.8给出了污染源废水在线监测系统运行维护过程中，需要编制填写的相关运行维护记录，包括日常巡检、维修、易耗品更换等表单，根据具体工作内容选取表单填写。
由仪器运行方填写。
表A.1污染源废水在线监测系统运行维护记录表排污单位名称：站点名称：11DB14/T2050—202012表A.2污染源废水在线监测仪器参数设置修改记录表仪器名称测量原理分析方法参数类型参数名称原始值修改值修改原因修改日期工作曲线测量量程工作曲线斜率k工作曲线截距b消解条件消解温度（℃）消解时间（min）消解压力（kPa）冷却条件冷却温度（℃）冷却时间（min）显色条件显色温度（℃）显色时间（min）测定单元光度计波长（nm）光度计零点信号值光度计量程信号值滴定溶液浓度（mg/L）滴定终点判定方式电极响应时间（s）电极测量时间（s）分析试样蠕动泵管管径（mm）蠕动泵进样时间（s）标样核查浓度（mg/L）注射泵单次体积（mL）注射泵次数（次）试剂（1）泵管管径（mm）进样时间（s）单次体积（mL）次数（次）试剂（…）同试剂（1）测定单元电极信号校正液零点校正液浓度（mg/L）量程校正液浓度（mg/L）报警限值报警上限（mg/L）报警下限（mg/L）明渠流量计堰槽型号测量量程流量公式测量间隔…水质自动采样系统流量等比例采样设定时间等比例采样设定留样保存温度其他参数…说明：记录人：客户代表：日期：年月日注：本表格内容为参考性内容，现场可根据实际需求制订相应的记录表格。
DB14/T 2050—202013表A.3污染源废水在线监测仪器标样核查及校准结果记录表站点名称仪器名称维护管理单位型号及编号本次标样核查情况校准情况校准情况下次标样核查情况核查时间标准值核查结果是否合格校准时间是否通过校准时间是否通过下次核查时间是否通过备注：如经过校准后标样核查仍未通过，请重新重复上述流程实施人：客户代表签字：年月日注：本文件的资料性附录为参考性内容，现场可根据实际需求制订相应的记录表格。
附录 A水污染源在线监测系统运行维护能力要求A.1 基本要求A.1.1 符合本技术规范规定运行维护能力要求的排污单位，可自行运行维护。
不符合的，应委托运行维护单位运行维护。
A.1.2 委托运行维护单位运行维护的，排污单位与运行维护单位签订委托合同，共同对水污染源在线监测系统的建设安装和技术指标是否符合HJ 353、HJ 354要求进行检验，检验结论在委托合同中注明。
A.1.3 依据GB/T 19001标准建立与其运行维护项目相适应的质量管理体系，实施、保持并持续改进质量管理体系。
A.1.4 按照国家、山东省相关法律法规和标准要求，建立健全管理制度。
包括：岗位责任管理制度、系统操作使用规程、巡检维护规程、设备比对校验规程、数据审核处理规程、异常应急处理规程和诚信承诺制度等。
A.1.5 安装使用监测监控、运行维护等信息化管理系统，运用信息化管理系统实施在线监测点位运行状态和数据监控、日常运行维护管理、档案记录存储等工作。
A.2 岗位设置及人员要求A.2.1 根据运行维护工作内容，明确组织分工，确保各项工作有效实施，至少应设置运行维护管理、备品备件管理、信息化管理、专职质量监督和现场运行维护等岗位，岗位职责见表A.1。
A.2.2 各岗位配备相应技术人员，具备与所从事工作相适应的专业知识和操作技能，通过相应的培训教育和能力确认、考核。
现场运行维护人员数量应与所运行维护的监测点位数量相适应，每5个监测点位至少1人负责现场运行维护。
实验室人员数量应满足比对试验和试剂配制等工作的需要。
表A.1 岗位职责A.3 保障设施要求A.3.1 配套建设实验室，实验室的设施环境和设备配置应至少能够满足比对试验和试剂配制等工作需要。
A.3.2 运行维护车辆数量应与承担的运行维护监测点位数相匹配，平均每15个监测点位至少配备一台巡检车辆。
A.3.3 建立独立完整的备品备件库。
易损易耗品和常用组件模块应保持库存量大于月使用量的110%。

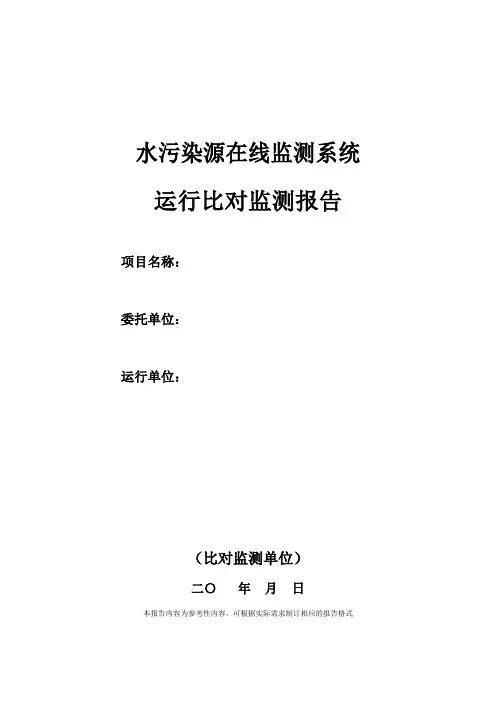

水污染源在线监测系统
运行比对监测报告项目名称：
委托单位：
运行单位：
（比对监测单位）
二〇年月日
本报告内容为参考性内容，可根据实际需求制订相应的报告格式
比对监测报告说明
1.报告无本（单位）业务专用章、骑缝章及章无效。
2.报告内容需填写齐全、清楚、涂改无效；无三级审核、签发者签字无效。
3.未经本（单位）书面批准，不得部分复制本报告。
4.本报告及数据不得用于商品广告，违者必究。
一、基本情况
二、比对监测结果
测试人员：水质自动分析仪生产厂商：测试地点：水质自动分析仪型号、编号：标准核查采用的标准溶液（浓度）：mg/L
三、系统运行情况核查。
表4-2 监测点位、因子和频率
废水在线监测规范：
废气在线监测规范：
废气在线比对监测仅监测一个生产周期，其中颗粒物、烟速、烟温至少获得6个有效数据对，气态污染物和氧含量至少获取10个数据对。
表1 烟气自动监测系统验收监测和校验监测项目及技术指标
废气在线监测规范：
根据固定污染源烟气排放连续监测技术规范（试行）（HJ/T 75-2007代替HJ/T 75-2001），用参比方法对自动监测设备进行验收时，颗粒物、烟速、烟温至少获得5个该测试断面的平均值，气态污染物和氧含量至少获取9个数据，并取测试平均值与同时段烟气CEMS 的分钟平均值进行准确度计算。
水污染源在线监测系统验收技术规范HJ/T 354－20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。
1.2 本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。
2 规范性引用文件本标准内容引用了下列文件中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
GB 6920 水质 pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。
3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。
附件2水污染源自动监控仪器调试检测报告项目名称：建设单位：编制单位：编制日期：年月日1、调试检测结果。
表一水污染源自动监控仪器零点漂移、量程漂移检测测试人员生产厂测试地点型号、编号测试位置名称、原理零点校正液名称（浓度）量程校正液名称（浓度）注：附“调试检测原始记录和相关数据的打印条（相关调试人员签名确认）”。
建设单位公章：日期：表二水污染源自动监控仪器重复性检测测试人员生产厂测试地点型号、编号测试位置名称、原理零点校正液名称（浓度）量程校正液名称（浓度）注：附“调试检测原始记录和相关数据的打印条（相关调试人员签名确认）”。
建设单位公章：日期：2、对实施自动监控的废水的各个污染因子的实际浓度范围值及废水所执行的具体标准做详细的说明。
3、如果使用紫外（UV）吸收水质自动在线监测仪，应完成紫外（UV）吸收水质自动在线监测仪与CODCr 转换系数的校准。
水污染源化学需氧量在线设备如果使用UV法，则必须对UV法的具体类型加以说明（包括需要说明质控样比对时标准溶液需要的量）。
4、备注（与评价水污染源自动监控系统的性能相关的其它信息）。
附件3烟气CEMS调试检测报告项目名称：建设单位：编制单位：编制日期：年月日1、调试检测结果表1颗粒物CEMS零点和跨度漂移检测测试人员CEMS生产厂测试地点CEMS型号、编号测试位置标准值CEMS原理注：附“调试检测原始记录和相关数据的打印条（相关调试人员签名确认）”。
建设单位公章：日期：表2参比方法校验颗粒物CEMS测试人员CEMS生产厂测试地点CEMS型号、编号测试位置CEMS原理参比方法仪器生产厂型号、编号原理注：附“调试检测原始记录和相关数据的打印条（相关调试人员签名确认）”。
建设单位公章：日期：表3气态污染物CEMS（含氧量或CO2）零点和跨度漂移检测测试人员CEMS生产厂测试地点CEMS型号、编号测试位置CEMS原理标准气体浓度或校准器件的已知响应值污染物名称注：附“调试检测原始记录和相关数据的打印条（相关调试人员签名确认）”。
水污染源在线系统比对监测记录表
对比监测人员：校核：现场确认：健元公司签名
第页共页
番禺在线比对要求
现场要求：
COD、氨氮过机流程：低浓度盲样→低浓度盲样→高浓度盲样→高浓度盲样→第一个频次水样→第二个频次水样→第三个频次水样→代替样→代替样（共做9次）（所有水样都是连续做，不用间断时间）
六价铬过机流程：低浓度盲样→低浓度盲样→高浓度盲样→高浓度盲样→第一个频次水样→第二个频次水样→第三个频次水样（共做7次）（所有水样都是连续做，不用间断时间）
早上九点钟之前到达所有当天要做的厂，三次水样连续分析，每次采的水样都要过机同时记录数据，然后三个频次水样采完之后把替代样过机两次同时记录数据。
现场注意多拍照，采样的时候写好水的状态（包括水的颜色，味道，浑浊与否）。
注：明天（3.18）所有公司均是只测定COD浓度。
