半球电磁炉维修技巧

电磁炉工作原理及常见故障及检修方法在电磁炉的大电流整流滤波输出部分，市电经过整流桥整流后，输出直流电压。

为了保证输出电压的稳定性，需要进行滤波处理，通过电容C2、C3和电感L2进行滤波，使得输出电压具有较好的稳定性。

同时，为了保护电磁炉电路，还需要添加保险元件，如保险丝和热保护开关等。

在维修时，需要注意保险元件的规格和型号，以确保其正常工作。

线盘高频振荡电路部分线盘高频振荡电路是电磁炉的关键部分，其工作原理是将直流电压通过高频振荡电路转化为高频交流电压，通过线圈产生的磁场感应到锅具底部产生涡流，从而产生大量的热量。

该部分主要由集成电路、晶体管和电容等组成。

在维修时，需要检查集成电路和晶体管是否正常工作，以及电容是否老化或损坏。

开关电源部分开关电源部分主要是为线盘高频振荡电路提供稳定的电压和电流。

该部分由变压器、稳压器和开关管等组成。

在维修时，需要检查变压器和稳压器是否正常工作，以及开关管是否受损。

总之，电磁炉是一种利用电磁感应原理进行加热的设备，其工作原理复杂，由多个功能模块组成。

在维修时，需要了解各个功能模块的工作原理和常见故障及检修方法，以确保设备的正常工作。

同时，需要注意安全问题，如电路维修前需要切断电源，避免触电等意外情况的发生。

市电经过桥式整流器BG1进行整流，然后通过L1和C4滤波，输出300V直流电以供线盘高频振荡使用。

BG1是一个大电流高耐压器件，规格为20A800V。

如果BG1烧坏，不能随意用其他整流器代替，必须使用同型号或更大电流高耐压的整流器进行替换。

L1和C4组成倒L型滤波电路，作用是滤去直流脉动成分，使输出波形更加平滑。

当C4的8uF/400V （DC）电容击穿短路时，保险丝会烧断，整流器也会因电流过大而烧坏。

此外，当C4的容量变小或没有容量时，也会导致IGBT烧坏，维修时需要特别注意。

CN3和CN4连接线盘，与C5和IGBT1组成高频振荡电路，振荡频率一般为20KHz到40KHz之间。

商用电磁炉维修技巧1. 电磁炉的基本原理商用电磁炉是一种利用电磁感应原理加热的厨房设备。

它通过将电流通过线圈产生磁场，从而在锅底产生涡流，使锅底发热，从而加热食物。

电磁炉具有高效、快速、安全等特点，广泛应用于餐饮业和家庭厨房。

2. 电磁炉常见故障及解决方法2.1. 无法启动•检查电源插头是否插紧，并确认电源是否正常供电。

•检查控制面板上的开关是否损坏或松动，如有问题需要更换或修复。

•检查线路是否断开或损坏，如有问题需要重新连接或更换。

2.2. 加热不均匀•检查锅底是否平整，如果锅底不平会导致与电磁线圈接触不良，影响加热效果。

•检查锅底材质是否适合使用在电磁炉上，一些材质可能无法有效传导磁场，影响加热效果。

•检查电磁线圈是否损坏，如有问题需要更换。

2.3. 炉面显示异常•检查控制面板上的显示屏是否损坏，如有问题需要更换。

•检查控制面板上的按键是否损坏或松动，如有问题需要修复或更换。

•检查控制面板和主控板之间的连接线是否松动或断开，如有问题需要重新连接或更换。

2.4. 温度调节失效•检查温度传感器是否损坏，如有问题需要更换。

•检查控制面板中的温度调节电路是否正常工作，如有问题需要修复或更换。

•检查主控板中的温度调节算法是否正确，如有问题需要重新设置或更新软件。

3. 维护保养技巧3.1. 清洁定期清洁电磁炉可以延长其使用寿命并保持良好的工作状态。

清洁步骤如下： 1. 关闭电源并等待电磁炉完全冷却。

2. 使用湿布擦拭表面和控制面板，并用干布擦干。

3. 使用专用清洁剂或温和的洗涤剂清洁锅底和锅面。

4. 避免使用硬质刷子或研磨剂，以免刮伤表面。

3.2. 使用注意事项•在使用电磁炉时，应选择适合尺寸和材质的锅具，并将其置于正确的位置上。

不要在没有放置锅具的情况下启动电磁炉，以免损坏设备。

•避免在电磁炉上放置过重或不稳定的物品，以防止设备倾斜或摔落。

•不要将液体直接倒入电磁炉内部，以免损坏电路板。

•不要在电磁炉上进行其他操作，如拆卸、修理等，除非您是专业人士。

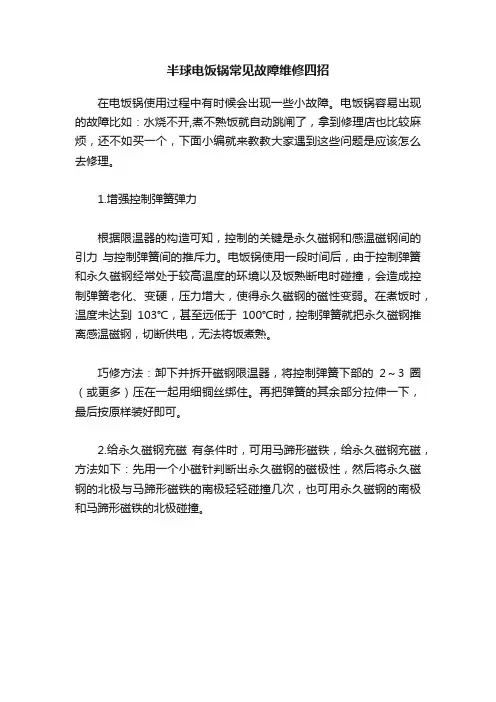

半球电饭锅常见故障维修四招在电饭锅使用过程中有时候会出现一些小故障。

电饭锅容易出现的故障比如：水烧不开,煮不熟饭就自动跳闸了，拿到修理店也比较麻烦，还不如买一个，下面小编就来教教大家遇到这些问题是应该怎么去修理。

1.增强控制弹簧弹力根据限温器的构造可知，控制的关键是永久磁钢和感温磁钢间的引力与控制弹簧间的推斥力。

电饭锅使用一段时间后，由于控制弹簧和永久磁钢经常处于较高温度的环境以及饭熟断电时碰撞，会造成控制弹簧老化、变硬，压力增大，使得永久磁钢的磁性变弱。

在煮饭时，温度未达到103℃，甚至远低于100℃时，控制弹簧就把永久磁钢推离感温磁钢，切断供电，无法将饭煮熟。

巧修方法：卸下并拆开磁钢限温器，将控制弹簧下部的2～3圈（或更多）压在一起用细铜丝绑住。

再把弹簧的其余部分拉伸一下，最后按原样装好即可。

2.给永久磁钢充磁有条件时，可用马蹄形磁铁，给永久磁钢充磁，方法如下：先用一个小磁针判断出永久磁钢的磁极性，然后将永久磁钢的北极与马蹄形磁铁的南极轻轻碰撞几次，也可用永久磁钢的南极和马蹄形磁铁的北极碰撞。

电钣锅一般故障的检修（一）插上电源插头后指示灯不亮1.原因：（1）电饭锅电路与电源未接通；（2）指示灯降压电阻脱焊开路；（3）降压电阻本身开路；（4）指示灯损坏。

2.处理方法：（1）检查开关、插头、插座、保险丝、电源线等是否完好，相互连接是否可靠；（2）若发现脱焊，重新焊好；（3）更换降压电阻；（4）更换指示灯。

（二）电热盘不发热1.原因：（1）电源未接通；（2）发热元件本身开路。

2.处理方法：（1）断电后检查插头、插座接触是否良好，用万用表电阻档检测电源引线是否断路；（2）按键按下后，检查按键开关触点能否良好接触，若接触不良，则应修理或更换开关；（3）用万用表电阻档检查电热元件是否烧断，若开路则应更换。

（三）煮饭生熟不均1.原因：（1）电热元件老化，温度有差异；（2）电饭锅底粘有污物，使锅底传热不均。

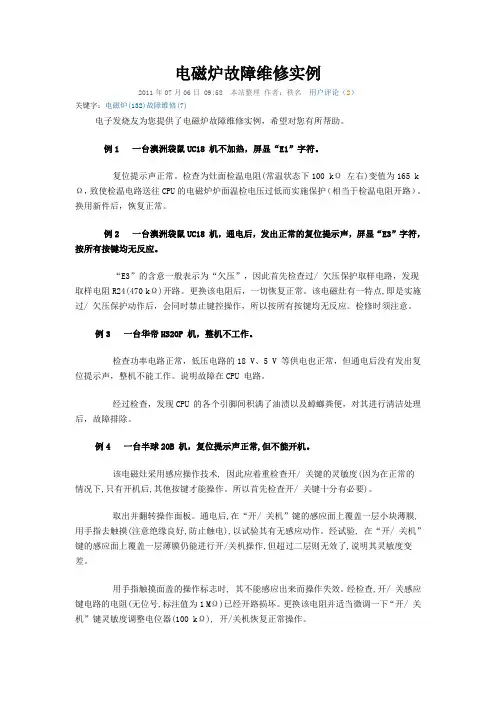

电磁炉故障维修实例2011年07月06日 09:58 本站整理作者：秩名用户评论（2）关键字：电磁炉(132)故障维修(7)电子发烧友为您提供了电磁炉故障维修实例，希望对您有所帮助。

例1 一台澳洲袋鼠UC18 机不加热，屏显“E1”字符。

复位提示声正常。

检查为灶面检温电阻(常温状态下100 kΩ左右)变值为165 k Ω，致使检温电路送往CPU的电磁炉炉面温检电压过低而实施保护（相当于检温电阻开路）。

换用新件后，恢复正常。

例2 一台澳洲袋鼠UC18 机，通电后，发出正常的复位提示声，屏显“E3”字符，按所有按键均无反应。

“E3”的含意一般表示为“欠压”，因此首先检查过/ 欠压保护取样电路，发现取样电阻R24(470 kΩ)开路。

更换该电阻后，一切恢复正常。

该电磁灶有一特点,即是实施过/ 欠压保护动作后，会同时禁止键控操作，所以按所有按键均无反应。

检修时须注意。

例3 一台华帝HS20P 机，整机不工作。

检查功率电路正常，低压电路的18 V、5 V 等供电也正常，但通电后没有发出复位提示声，整机不能工作。

说明故障在CPU 电路。

经过检查，发现CPU 的各个引脚间积满了油渍以及蟑螂粪便，对其进行清洁处理后，故障排除。

例4 一台半球20B 机，复位提示声正常,但不能开机。

该电磁灶采用感应操作技术, 因此应着重检查开/ 关键的灵敏度(因为在正常的情况下,只有开机后,其他按键才能操作。

所以首先检查开/ 关键十分有必要)。

取出并翻转操作面板。

通电后,在“开/ 关机”键的感应面上覆盖一层小块薄膜,用手指去触摸(注意绝缘良好,防止触电),以试验其有无感应动作。

经试验, 在“开/ 关机”键的感应面上覆盖一层薄膜仍能进行开/关机操作,但超过二层则无效了,说明其灵敏度变差。

用手指触摸面盖的操作标志时, 其不能感应出来而操作失效。

经检查,开/ 关感应键电路的电阻(无位号,标注值为1 MΩ)已经开路损坏。

更换该电阻并适当微调一下“开/ 关机”键灵敏度调整电位器(100 kΩ), 开/关机恢复正常操作。

看图学会电磁炉故障维修第十二章IGBT驱动电路故障维修12.1找到IGBT驱动电路电磁炉工作时，IGBT管（门控管）导通、截止交替动作，形成高频振荡状态。

而IGBT管（门控管）导通、截止工作状态的变化，则是通过IGBT驱动电路实现的，这是一个功率放大电路。

对电磁炉中的IGBT驱动电路进行查找时，在其电路板中很难确定该电路的准确部位，可通过在其电磁炉对应的图纸中进行查找，查找出该电路所包含的元器件后，再与电路板上的元器件进行对应，即可确定该电路中的元器件，典型电磁炉的具体查找方法如图12-1所示。

电磁炉中的IGBT驱动电路有两种结构形式：一种是采用晶体管构成的互补推挽式放大器构成IGBT驱动电路；另一种则是采用集成电路芯片构成IGBT驱动电路。

（1）如图12-2所示为典型互补推挽式放大器构成的IGBT驱动电路，该电路接收PWM调制电路送来的经过功率调整后的PWM信号，经过功率放大以后，送给IGBT管（门控管）的栅极。

（2）如图12-3所示为典型集成电路构成的IGBT驱动电路，该电路接收PWM调制电路送来的经过功率调整后的PWM信号，在集成电路内部经过放大，输出送给送给IGBT管（门控管）。

12.2搞清IGBT驱动电路的工作原理采用互补推挽式放大器的IGBT驱动电路实际上是由一个NPN晶体管和一个PNP晶体管构成的。

1．这类放大器的偏压在截止点，因此工作在PWM调制电路输出信号的正半周时，NPN晶体管处于导通状态，PNP晶体管处于截止状态，放大后的信号经由NPN晶体管输出，如图12-4所示。

2．当工作在在PWM调制电路输出信号的负半周时，NPN晶体管处于截止状态，PNP晶体管处于导通状态，放大后的信号经由PNP 晶体管输出，如图12-5所示。

采用集成电路构成的IGBT驱动电路实际上是将功率放大器制作在了集成电路内部，电磁炉常用的IGBT驱动集成电路芯片为TA8316，该型号又有TA8316S和TA8316AS两种，差别只在于内部电路有些不同，如图12-6所示为IGBT驱动集成电路芯片内部结构图。

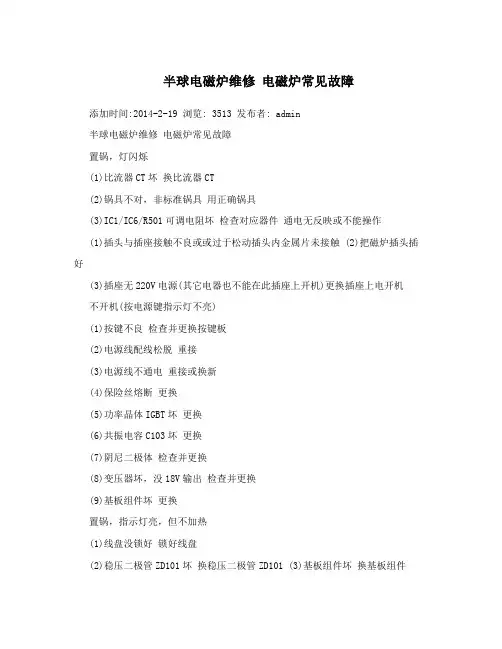

半球电磁炉维修电磁炉常见故障添加时间:2014-2-19 浏览: 3513 发布者: admin半球电磁炉维修电磁炉常见故障置锅，灯闪烁(1)比流器CT坏换比流器CT(2)锅具不对，非标准锅具用正确锅具(3)IC1/IC6/R501可调电阻坏检查对应器件通电无反映或不能操作(1)插头与插座接触不良或或过于松动插头内金属片未接触 (2)把磁炉插头插好(3)插座无220V电源(其它电器也不能在此插座上开机)更换插座上电开机不开机(按电源键指示灯不亮)(1)按键不良检查并更换按键板(2)电源线配线松脱重接(3)电源线不通电重接或换新(4)保险丝熔断更换(5)功率晶体IGBT坏更换(6)共振电容C103坏更换(7)阴尼二极体检查并更换(8)变压器坏，没18V输出检查并更换(9)基板组件坏更换置锅，指示灯亮，但不加热(1)线盘没锁好锁好线盘(2)稳压二极管ZD101坏换稳压二极管ZD101 (3)基板组件坏换基板组件灯不亮，风扇自转(1)LED插槽插线不良重新插接或换LED板 (2)稳压二极管ZD2坏换稳压二极管ZD2 (3)基板组件坏换基板组件加热，但指示灯不亮(1)LED二极管坏换LED二极管(2)LED基板组件坏换LED基板组件未置锅，指示灯亮，不加热(1)热敏电阻配线松动或损坏重新插接或换热敏电阻组件 (2)集成块LM339坏或集成块TA8316坏换LM339或TA8316(3)变压器插接不良检查或换主控IC(4)基板组件坏换基板组件功率无变化(1)可调电阻换可调电阻(2)加热/定温电阻用错或短路检查加热/定温电阻(3)主控IC坏检查或换主控IC(4)基板组件坏换基板或换基板组件蜂鸣器长鸣(1)热开关坏/热敏电阻坏，主控IC坏换/热开关/热敏电阻/主控IC (2)振荡子坏，变压器坏换振荡子，检查或更换变压器(3)基板组件坏检查或更换基板组件锅具正常，但闪烁并发出“叮叮”响(1)锅具检测处于临界点(2 )更换R104阻值名句赏析～～～～～不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。

商用电磁炉常见故障及维修方法
商用电磁炉常见故障及维修方法包括以下几种：
1. 电磁炉无法启动：检查电源线是否插紧，电源是否正常连接，如果有故障，修复或更换电源线和插头。

2. 电磁炉加热不均匀：可能是电磁炉底部的散热器堵塞，清洁或更换散热器。

3. 电磁炉不工作或显示不正常：可能是控制器故障，检查控制器电路板是否有烧坏的元件，如果有，修复或更换控制器。

4. 电磁炉有异常声响：可能是电磁炉内部零件松动或破损，打开电磁炉外壳检查并修复或更换受损部件。

5. 电磁炉出现漏电或触电现象：可能是电源线或电磁炉内部线路短路，修复或更换受损线路。

需要注意的是，商用电磁炉维修需要专业人员进行操作，建议遇到故障时找到合适的维修服务商或联系售后服务。

同时，对于电器设备的维护，注意日常清洁和正确使用，可以减少故障发生的可能性。

电磁炉不能加热的故障分析与处理电磁炉作为一种高效、节能的烹饪设备，越来越多的家庭开始使用。

然而，偶尔会出现电磁炉不能加热的故障，给我们的烹饪带来一定的困扰。

本文将对电磁炉不能加热的故障进行分析，并提供相应的处理方法。

一、电磁炉内部故障电磁炉不能加热的一个常见原因是内部故障。

这些内部故障包括电磁线圈老化、电子元件损坏、线路短路等。

当电磁炉内部发生故障时，我们可以通过以下方法进行处理：1. 确认电源连接是否正常。

检查电源插头和电磁炉的连接是否松动或者完全脱落。

如果电源连接不良，重新插好电源插头即可。

2. 检查电磁线圈是否老化。

老化的电磁线圈会导致电磁炉无法正常工作。

如果发现电磁线圈老化，需要联系售后维修人员进行更换。

3. 检查电子元件是否损坏。

电子元件的损坏也是电磁炉无法加热的常见原因之一。

如果怀疑电子元件损坏，建议联系专业的维修人员进行检修和更换。

二、电磁炉外部故障除了内部故障之外，电磁炉的外部故障也会影响其正常加热。

下面是一些常见的外部故障及解决方法：1. 电磁炉与锅具不匹配。

电磁炉只能与一定范围内的铁质锅具配套使用。

如果使用的是不适配的锅具，电磁炉将无法将热量传导给锅具，从而无法加热食物。

因此，确保使用与电磁炉配套的锅具，或者具有磁性底部的锅具。

2. 温度控制问题。

电磁炉的温度控制器可能出现误差，使得电磁炉加热不均匀或者无法加热。

这时，可以先将电磁炉调至最高档位，观察是否有加热反应。

如果没有任何加热反应，可能是温度控制器故障，建议联系售后维修。

3. 磁铁弱化。

电磁炉使用过程中，磁铁磁场有可能会减弱，导致无法正常加热。

这时可以尝试使用磁铁重新激活磁场。

将一个磁铁放在电磁炉上，调至最高档位加热一段时间，然后移除磁铁，再次进行加热测试。

4. 清洁不彻底。

电磁炉使用一段时间后，可能会有残留的食物或油脂附着在炉面上，导致无法加热。

这时，使用专业的清洁剂进行清洁，或者擦拭炉面，确保炉面干净，再次测试加热效果。

电磁炉维修方法与技巧1. 检查电源插头和线路-电磁炉的正常运行与电源插头和线路是否连接牢固有很大关系。

检查插头和线路是否损坏、断电或短路。

2. 清洁电磁炉的散热器-定期清洗电磁炉的散热器，清洁过程中需断电且注意不要弄坏散热器表面。

3. 检查电磁炉的故障指示灯-如果电磁炉的故障指示灯亮了，说明该设备出现了故障。

找到并修复故障，若需更换零件，则需要找专业维修人员处理。

4. 观察电磁炉的电子显示面板-如果电子显示面板不能正常显示，可能是显示控制板的故障，需要更换或修复。

5. 检查电磁炉的电磁线圈-因为电磁线圈在工作时会发热，所以需要时常检查是否存在损坏，如有损坏则需要更换。

6. 不要过度使用电磁炉-长时间使用电磁炉可能会导致设备故障。

尽量避免过度使用，不要连续烹饪过久，以免超出电磁炉的负荷能力并导致设备故障。

7. 不要将金属物品放置在电磁炉上-虽然电磁炉可以引起金属锅具中的分子震荡数百万次每秒以产生加热效果，但在烹饪过程中，不要放置金属物品在电磁炉上，以免产生电磁干扰，受损或损坏电磁炉。

8. 检查电磁炉的电源电压-确保电磁炉使用的电源电压与设备要求的电压一致。

如果要使用电压较低的电源，则需要使用适配器或变压器。

9. 不要将电磁炉放置在潮湿的地方-在使用电磁炉时需要确保周围环境干燥，不要将电磁炉放置在潮湿的地方，以免设备故障。

10. 找专业人员修复-如果以上维护方法无法解决电磁炉故障问题，建议寻求专业人员的维修服务。

以上是10条关于电磁炉维修方法与技巧的介绍，针对有些不太理解的内容，接下来做详细描述。

1. 检查电源插头和线路电磁炉的正常运行与电源插头和线路是否连接牢固有很大关系。

在使用前应仔细检查一下插头和接头是否紧固。

检查电源线路是否损坏、断电或短路。

如果需要更换电源线路，则需要找专业人员来更换。

2. 清洁电磁炉的散热器散热器可以排除发热体内部余热，摆脱机器内部热量，维护电磁炉的正常运行。

因为散热器会受到烹饪的食物油渍的污染和灰尘，耽误热量散发，所以长时间不清理会影响食用安全和电磁炉寿命。

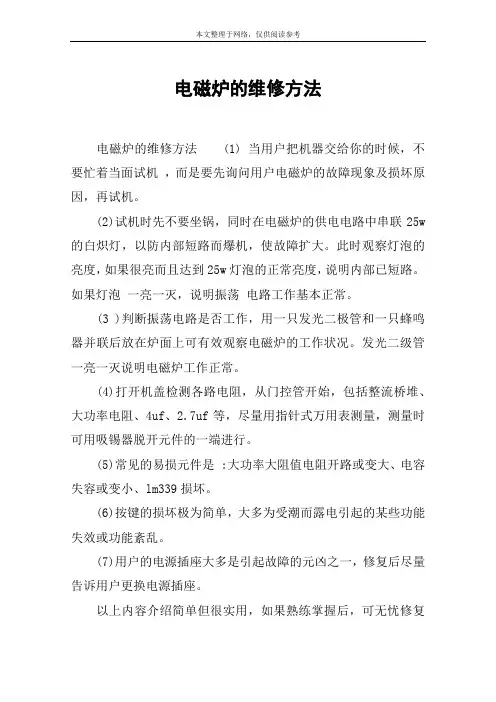

电磁炉的维修方法电磁炉的维修方法(1) 当用户把机器交给你的时候，不要忙着当面试机，而是要先询问用户电磁炉的故障现象及损坏原因，再试机。

(2)试机时先不要坐锅，同时在电磁炉的供电电路中串联25w 的白炽灯，以防内部短路而爆机，使故障扩大。

此时观察灯泡的亮度，如果很亮而且达到25w灯泡的正常亮度，说明内部已短路。

如果灯泡一亮一灭，说明振荡电路工作基本正常。

(3 )判断振荡电路是否工作，用一只发光二极管和一只蜂鸣器并联后放在炉面上可有效观察电磁炉的工作状况。

发光二级管一亮一灭说明电磁炉工作正常。

(4)打开机盖检测各路电阻，从门控管开始，包括整流桥堆、大功率电阻、4uf、2.7uf等，尽量用指针式万用表测量，测量时可用吸锡器脱开元件的一端进行。

(5)常见的易损元件是 :大功率大阻值电阻开路或变大、电容失容或变小、lm339损坏。

(6)按键的损坏极为简单，大多为受潮而露电引起的某些功能失效或功能紊乱。

(7)用户的电源插座大多是引起故障的元凶之一，修复后尽量告诉用户更换电源插座。

以上内容介绍简单但很实用，如果熟练掌握后，可无忧修复80%的电磁炉。

最全的电磁炉维修案例1)电磁炉机型：九阳jyc-21**x jycp-21td1 zh75505 ver：a/0故障：断续加热维修：拆机，根据经验，在路直接检查vr1可调(103)，阻值在100k左右不正常，顺便查下3电压正常，3电容正常;取下可调检测已经开路，更换vr1并调至原位置，试机正常，。

2)九阳jyc----19be5电磁炉断续加热维修主板jycp----19tk--p11 检测大功率电阻正常，三个大电容正常，电压检测电路，浪涌检测电路正常，测量可调电阻不正常，换一3k可调电阻装机。

试机测量电流值为正常，3)杂牌电磁炉断续加热维修一例电磁炉机型：杂牌故障：加热慢功率过低断续加热维修：拆机，首先常规检查：3电压正常，3电容正常;同步比较、电压检测、浪涌抑制、高压保护等检测取样大电阻正常。

电磁炉故障维修电磁炉故障修理篇一:电磁炉的故障修理有哪些电磁炉是现在许多家庭都会有的电器，电磁炉煮东西特别的便利简洁，而且省电，那么你知道电磁炉的故障修理有哪些吗?下面是百分网我为你整理的电磁炉的故障修理有哪些的相关内容，盼望对你有用!电磁炉的故障修理不开机(按电源键指示灯不亮)(1)按键不良检查并更换按键板(2)电源线配线松脱重接(3)电源线不通电重接或换新(4)保险丝熔断更换(5)功率晶体IGBT坏更换(6)共振电容C103坏更换(7)阴尼二极体检查并更换(8)变压器坏，没18V输出检查并更换(9)基板组件坏更换置锅，指示灯亮，但不加热(1)线盘没锁好锁好线盘(2)稳压二极管ZD101坏换稳压二极管ZD101(3)基板组件坏换基板组件灯不亮，风扇自转(1)LED插槽插线不良重新插接或换LED板(2)稳压二极管ZD2坏换稳压二极管ZD2(3)基板组件坏换基板组件加热，但指示灯不亮(1)LED二极管坏换LED二极管(2)LED基板组件坏换LED基板组件未置锅，指示灯亮，不加热(1)热敏电阻配线松动或损坏重新插接或换热敏电阻组件(2)集成块LM339坏或集成块TA8316坏换LM339或TA8316(3)变压器插接不良检查或换主控IC(4)基板组件坏换基板组件功率无变化(1)可调电阻换可调电阻(2)加热/定温电阻用错或短路检查加热/定温电阻(3)主控IC坏检查或换主控IC(4)基板组件坏换基板或换基板组件蜂鸣器长鸣(1)热开关坏/热敏电阻坏，主控IC坏换/热开关/热敏电阻/主控IC(2)振荡子坏，变压器坏换振荡子，检查或更换变压器(3)基板组件坏检查或更换基板组件锅具正常，但闪耀并发出“叮叮”响(1)锅具检测处于临界点(2 )更换R104阻值置锅，灯闪耀(1)比流器CT坏换比流器CT(2)锅具不对，非标准锅具用正确锅具(3)IC1/IC6/R501可调电阻坏检查对应器件通电无反映或不能操作(1)插头与插座接触不良或或过于松动插头内金属片未接触(2)把磁炉插头插好(3)插座无220V电源(其它电器也不能在此插座上开机)更换插座上电开机电磁炉的使用平安在安装和操作煮食炉时，必需实行以下的平安措施。

电磁炉工作一段时间自动停机故障的分析与检修
一台易厨c-16a型微电脑控制电磁炉，通电按下开／关机按键后，可以进入加热状态，但加热约几秒钟后会自动报警停机。

故障分析
根据用户介绍的情况来看，通电开机后电磁炉加热约几秒钟后会自动报警停机，出现这种故障的部位通常都与整机的保护电路动作有关。

检修故障时，应先检查是哪一部分的保护电路出现了动作。

检修方法
(1) 判断故障的大概部
①打开电磁炉的外壳，经多次通电开机观察，结果发现在开机的瞬间，风扇可以运转，当风扇停止随后也就自动关机。

由此怀疑故障是由于风扇电动机控制电路异常引起的。

②在断电的情况下，观察风扇插头连接良好，通电开机在自动停机后测量风扇插头上的约+12.5v电压基本正常，再测量风扇电动机驱动控制电路中有关元器件引脚上的电压，并与下表所列的正常值进行对比，发现微电脑芯片hms87c1202a的②脚电压始终为ov，看来这就是问题的所在。

③对与微电脑芯片hms87c1202a的②脚电压有关的电路元器件进行检查，发现r88的电阻值呈∞，显然已经开路。

(2) 故障处理
更换一只新的、同规格的3m金属膜电阻器装上，确认无误后，通电开机，电磁炉的工作恢复了正常，故障排除。

提示
正常情况下，当按下电磁炉的开／关机按键开关以后，微电脑芯片hms87c1202a的⑩脚就会有4.7v左右的高电平电压输出，使vtq5管导通，风扇电动机得电运转后，风扇电动机的工作电流在r88电阻器上就会产生一定的电压降，当该电压降通过微处理器hms87c1202a
的②脚被微处理器相关电路检测到以后，微电脑控制系统就会控制电磁炉正式加热。

转发至：。

商用电磁炉常见故障及维修方法商用电磁炉是餐饮行业常用的一种厨房设备，它以电磁感应加热原理取代了传统的明火燃烧方式，具有节能、环保、高效等优点。

然而，由于长时间使用或不当操作，商用电磁炉也会出现一些常见故障。

本文将介绍商用电磁炉常见故障及维修方法，帮助用户更好地使用和维护电磁炉。

一、电磁炉无法启动1. 检查电源插头是否插紧，确保供电正常。

2. 检查电源线是否损坏，如有损坏及时更换。

3. 检查电磁炉控制面板是否正常，如有显示异常，可能是控制面板故障，需要联系专业维修人员进行检修。

二、电磁炉加热不均匀1. 检查锅底是否平整，锅底不平会导致接触不良，影响加热效果，可更换锅具。

2. 检查电磁炉的加热线圈是否老化或损坏，如有问题需要更换。

3. 检查电磁炉底部散热器是否堵塞，清洁散热器可提高散热效果，使加热更均匀。

4. 检查电磁炉的控制芯片是否正常，如有故障需要更换控制芯片。

三、电磁炉无法调节温度1. 检查电磁炉的温控器是否正常工作，如有问题需要更换温控器。

2. 检查电磁炉的控制面板是否正常，如有问题需要更换控制面板。

3. 检查电磁炉的传感器是否损坏，传感器损坏会导致温度调节不准确，需要更换传感器。

四、电磁炉出现报警提示1. 检查电磁炉的散热器是否堵塞，如果散热不良会导致电磁炉过热报警，清洁散热器可解决问题。

2. 检查电磁炉的供电电压是否正常，供电电压异常会导致电磁炉报警，需要联系专业人员检修电源供应。

3. 检查电磁炉的控制面板是否损坏，控制面板损坏会导致报警提示错误，需要更换控制面板。

五、电磁炉出现漏电现象1. 检查电磁炉的电源插头是否插牢，确保接触良好。

2. 检查电磁炉的电源线是否损坏，如有损坏需要更换电源线。

3. 检查电磁炉的接地线是否接好，接地线接触不良可能会导致漏电，需要重新接好接地线。

六、电磁炉出现其他故障1. 如果电磁炉出现异常声音，可能是电磁线圈或风扇故障，需要联系专业维修人员进行检修。

2. 如果电磁炉的显示屏不亮或显示不正常，可能是控制面板故障，需要更换控制面板。

电磁炉常见故障检修归总第一、加电无反应一、加电无反应的故障原因分析对于该故障现象，首先要确认所使用的电源插座内是否有正常的交流输入电压，然后打开电磁炉外壳，检查熔断器是否熔断并确定出现故障的大致部位。

加电无反应分以下两种情况。

<!--[if !supportLists]-->1、熔断器损坏在电磁炉设计中熔断器的容量一般为15A左右，自行熔断的现象很少出现，几乎都是负载电路元件损坏引起其过流烧坏。

在检测中若发现熔断器烧断，首先要检查交流输入回路、主回路的大功率元件是否击穿短路，如压敏电阻、消干扰滤波电容、整流桥、功率管等元件。

若功率管正常，整流桥、压敏电阻和消干扰电容中其一损坏，可将损坏元件更换，即可排除故障。

若发现功率管击穿短路，还需要对低压电源电路、同步电路、振荡、驱动电路、电流检测电路、功率管过压保护电路和谐振电容、330V滤波电容等部位进行检查。

<!--[if !supportLists]-->2、熔断器良好熔断器良好表明电路无过流现象，先检查电源线是否良好、电源进线插件引脚是否和电路板开焊，或低压电源电路中是否有元件引脚开焊。

若正常，加电测量5V输出电压是否正常。

若不正常，表明低压电源电路或5V负载电路元件异常。

若5V正常，检查CPU外部电路元件或CPU。

二、加电无反应故障检修流程①熔断器损坏时应测量整流桥交流输入端的阻值，若为0或很小，应检查压敏电阻、消干扰电容、低压电源中的降压变压器、整流桥等元件。

若阻值正常，应测量功率管集电极对地阻值，若不正常，应检查整流桥、330V滤波电容、功率管等元件。

②若功率管击穿短路，先检查驱动电路元件是否正常。

驱动电路采用集成电路TA8316是，测量1脚、7脚对地电阻，若为0或较小，则表明该集成电路损坏。

③若驱动电路元件正常，应测量同步检测电阻、振荡电路中的充电电阻、功率管过压保护电路元件、浪涌保护电路元件、电流检测电路元件等。

④取下加热线盘，加电测量低压电路中的18V、5V电压是否偏低。

20款品牌电磁炉故障代码大全，详解电磁故障的原因及检修方法一、澳柯玛电磁炉数码管显示故障代码及排除故障E1-炉面温度超过235℃并持续3S电磁炉炉面温度冷却后再开机E2-IGBT温度超过85℃并持续3S电磁炉内部温度冷却后再开机E3-检测电流过大检测电压是否正常或负载是否过大E4-输入电压过低调节电源电压或更换主控板E5-输入电压过高调节电源电压或更换主控板E6-炉面上热敏电阻短路检查线路或更换热敏电阻E7-炉面上热敏电阻断路检查线路或更换热敏电阻E8-IGBT处的热敏电阻短路检查线路或更换热敏电阻E9-IGBT处的热敏电阻断路检查线路或更换热敏电阻注：线路板为PD版本的机型，增加E0代码，缺少E5、E6、E9代码，E0表示内部故障，E4表示电源欠压/过压，E7表示炉面的热敏电阻断路/开路，E8表示IGBT处的热敏电阻短路/短路。

数码管显示故障代码及排除故障（无数码显示的电磁炉不在范围之内）.二、福田电磁炉故障代码EO-锅具检测功能:电磁炉在使用过程中,如将锅具移开,蜂鸣器每1.5秒报警一次,显示EO，功率停止输出，30秒内无锅具重新放置于面板上，电磁炉将自动关机。

EO-材质不适检测功能：电磁炉使用非铁质或凹凸太大的锅具时，蜂鸣器每1.5秒报警一次,显示E0,无功率输出,30秒后自动关机。

E1-传感器检测功能:当电磁炉检测到功率管传感器开路或短路时,显示E1,不输出功率;E2-当电磁炉检测到炉面传感开路或短路时,显示E2,不输出功率。

小件检测功能：电磁炉使用锅具小于8CM时，蜂鸣器每1.5秒报警一次,显示EO,无功率输出,30秒自动关机。

E3-高压保护功能：当电磁炉检测到输入电压超过270V时,显示E3,功率暂停输出,待电压正常后再继续加热。

E4-低压保护功能：当电磁炉检测到输入电压低于170V时,显示E4,功率暂停输出,待电压正常后再继续加热。

两小时无按键操作自动关机：为防止人离开后发生意外，两小时内无按键操作将自动关机。

半球电磁炉维修电磁炉常见故障添加时间：2014-2-19 浏览：3513发布者：admin 半球电磁炉维修电磁炉常见故障置锅，灯闪烁（1）比流器CT坏换比流器CT（2）锅具不对，非标准锅具用正确锅具（3）IC1/IC6/R501可调电阻坏检查对应器件通电无反映或不能操作（1）插头与插座接触不良或或过于松动插头内金属片未接触（2）把磁炉插头插好（3）插座无220V电源（其它电器也不能在此插座上开机）更换插座上电开机不开机（按电源键指示灯不亮）（1）按键不良检查并更换按键板（2）电源线配线松脱重接（3）电源线不通电重接或换新（4）保险丝熔断更换（5）功率晶体IGBT坏更换（6）共振电容C103坏更换（7）阴尼二极体检查并更换（8）变压器坏，没18V输出检查并更换（9）基板组件坏更换置锅，指示灯亮，但不加热（1）线盘没锁好锁好线盘（2）稳压二极管ZD101坏换稳压二极管ZD101（3）基板组件坏换基板组件灯不亮，风扇自转（1）LED插槽插线不良重新插接或换LED板（2）稳压二极管ZD2坏换稳压二极管ZD2（3）基板组件坏换基板组件加热，但指示灯不亮（1）LED二极管坏换LED二极管（2）LED基板组件坏换LED基板组件未置锅，指示灯亮，不加热（1）热敏电阻配线松动或损坏重新插接或换热敏电阻组件（2）集成块LM339坏或集成块TA8316坏换LM339或TA8316（3）变压器插接不良检查或换主控IC（4）基板组件坏换基板组件功率无变化（1）可调电阻换可调电阻（2）加热/定温电阻用错或短路检查加热/定温电阻（3）主控IC坏检查或换主控IC（4）基板组件坏换基板或换基板组件蜂鸣器长鸣（1）热开关坏/热敏电阻坏，主控IC坏换/热开关/热敏电阻/主控IC （2）振荡子坏，变压器坏换振荡子，检查或更换变压器（3）基板组件坏检查或更换基板组件锅具正常，但闪烁并发出“叮叮”响（1）锅具检测处于临界点（2 ）更换R104阻值。

半球电磁炉e2故障维修方法
一、故障检查
1、检查外部线路，如果线路损坏或者设备本身的连接器松动，需要及时修理或更换。

2、检查继电器控制器，继电器是否与驱动电路断开，如果断开需要重新连接。

3、实际操作，把电磁炉的温控条调至中间位置，按下开关，如果没有工作声响，说明故障出在主机线路电路。

4、如果有使能声音但炉具不加热，可能是热敏电阻出现问题，应检查热敏电阻是否存在烧坏现象，以及接线是否松动
二、故障排除
1、打开电磁炉前壳，检查温度控制器是否出现烧坏，如有烧坏情况，应及时更换。

2、检查热敏电阻是否存在破损、严重结焦情况，如有查换热敏电阻。

3、检查主机线路、接线是否有松动或烧坏；
4、去除故障的查找，可能通过假负荷试验，以确定是否存在热继电器故障；
5、检查开关控制，如果开关控制器出现故障，可以更换或者修理。
