初中物理生活用电专项测试(解析版)

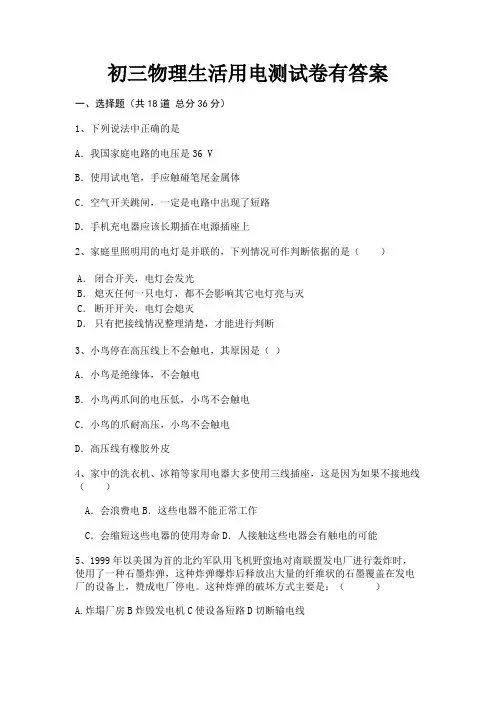

初三物理生活用电测试卷有答案一、选择题（共18道总分36分）1、下列说法中正确的是A．我国家庭电路的电压是36 VB．使用试电笔，手应触碰笔尾金属体C．空气开关跳闸，一定是电路中出现了短路D．手机充电器应该长期插在电源插座上2、家庭里照明用的电灯是并联的，下列情况可作判断依据的是（）3、小鸟停在高压线上不会触电，其原因是（）A．小鸟是绝缘体，不会触电B．小鸟两爪间的电压低，小鸟不会触电C．小鸟的爪耐高压，小鸟不会触电D．高压线有橡胶外皮4、家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线（）A．会浪费电B．这些电器不能正常工作C．会缩短这些电器的使用寿命D．人接触这些电器会有触电的可能5、1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂进行轰炸时，使用了一种石墨炸弹，这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，赞成电厂停电。

这种炸弹的破坏方式主要是：（）A.炸塌厂房B炸毁发电机C使设备短路D切断输电线6、将图所示完好的接线板连入家庭电路中，闭合某插座控制开关S，其对应指示灯D发光。

再将台灯插头插入该插座，台灯与指示灯能同时发光。

则A．该接线板的内部连接线只有火线和零线两根导线B．图中B、C两孔间电压为220 VC．将试电笔插入图中A孔，试电笔氖管发光D．若图中指示灯D损坏，则台灯不亮7、关于安全用电，下列说法正确的是（）A．开关安装在电灯与零线之间B．打雷下雨时站在大树下避雨C．使用三角插头是为了防止触电D．使用测电笔时手不能接触笔尾金属体8、如图所示的家庭电路中，闭合开关后灯泡不亮。

用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。

用试电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是A．灯泡短路B．灯丝断了C．开关接触不良D．插座短路9、如图中是一些人在生活用电中的几种做法，其中正确的是（）A．电线上晾衣服B．湿手触摸电器C．灯泡与开关的连接D．大功率的用电器同时使用10、根据表中所提供的数据，可以确定适宜制作保险丝的是（）A．铅B．铜C．铁D．钨11、图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（）A．插座短路B．电热壶短路C．AB间断路D．CD间断路12、"珍爱生命、注意安全"是同学们日常生活中必须具有的意识，下列说法中错误的是（）A．如果发生触电事故，应立即切断电源，然后施救B．打雷下雨时，不能站在大树下避雨C．严禁攀爬输电铁塔D．许多家用电器在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用13、家庭中的空气开关突然跳闸,我们应该〔〕A．抓紧时间检修电路B.立即将空气开关复位C.估计是停电了,等一段时间D.应先找到发生故障的原因,排除之后恢复供电.14、下列说法中，不符合安全用电要求的是A．三孔插座的中间插孔必须接地B．更换或维修用电器时应该切断电源C．家中尽量不同时使用多个大功率用电器D．为了方便，可以抓住导线拉出插座上的插头15、关于家庭电路，下列说法中正确的是( )A．家用电器以串联方式接入电路B．控制灯泡的开关串联在火线与灯之间C．将家用洗衣机的三脚插头改成两脚使用D．保险丝烧断了，直接用铜丝代替16、关于家庭电路，下列说法正确的是A．在家庭电路中，同时工作的用电器越多，总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多17、下列做法中，符合安全用电规范的是（）A．停电时未断开闸刀开关就开始检修电路B．把用电器的金属外壳接地C．用细铜丝代替保险丝D．在输电线上晾晒衣服18、关于家庭安全用电，下列说法不正确的是A．使用试电笔时，手不要接触金属笔尾B．一旦发生触电事故，应先切断电源再进行抢救C．电脑、电视机等用电器长时间待机，应切断电源D．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力二、填空题（共10道总分30分）19、如图所示，电路中打×处表示断路之处，若用试电笔测试电路中A、B、C、D、E、F六点，则会使试电笔氖灯发亮的点有____________。

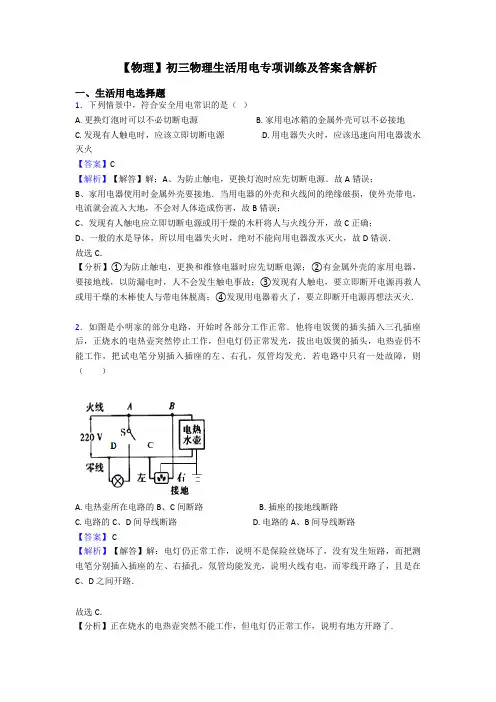

【物理】初三物理生活用电专项训练及答案含解析一、生活用电选择题1．下列情景中，符合安全用电常识的是（）A. 更换灯泡时可以不必切断电源B. 家用电冰箱的金属外壳可以不必接地C. 发现有人触电时，应该立即切断电源D. 用电器失火时，应该迅速向用电器泼水灭火【答案】C【解析】【解答】解：A、为防止触电，更换灯泡时应先切断电源．故A错误；B、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故B错误；C、发现有人触电应立即切断电源或用干燥的木杆将人与火线分开，故C正确；D、一般的水是导体，所以用电器失火时，绝对不能向用电器泼水灭火，故D错误．故选C．【分析】①为防止触电，更换和维修电器时应先切断电源；②有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故；③发现有人触电，要立即断开电源再救人或用干燥的木棒使人与带电体脱离；④发现用电器着火了，要立即断开电源再想法灭火．2．如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A. 电热壶所在电路的B、C间断路B. 插座的接地线断路C. 电路的C、D间导线断路D. 电路的A、B间导线断路【答案】 C【解析】【解答】解：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间开路．故选C．【分析】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明有地方开路了．3．家庭电路中的空气开关跳闸了，以下原因中不可能的是（）A. 同时使用的用电器总功率太大了B. 用电器插头处的导线绝缘裸露而线芯相碰C. 按键开关中两根导线的线头相碰D. 空气开关的额定电流过小【答案】 C【解析】【解答】空气开关跳闸是因为通过的电流太大，超过承受的最大电流，电流大的具体情况有短路会总功率过大，ABD不符合题意，C符合题意。

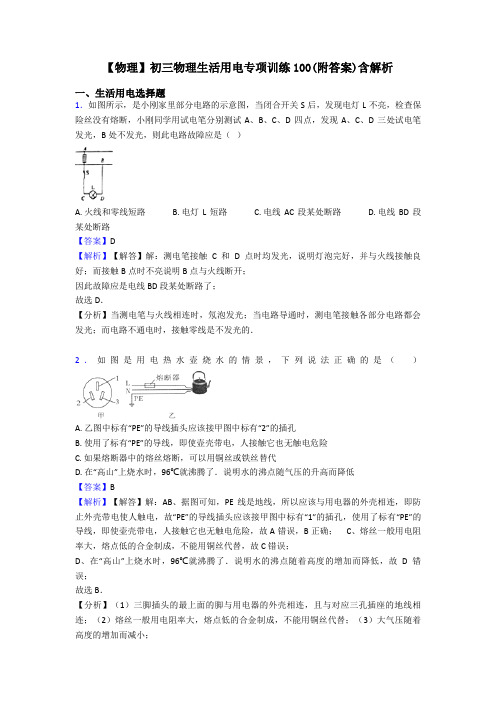

【物理】初三物理生活用电专项训练100(附答案)含解析一、生活用电选择题1．如图所示，是小刚家里部分电路的示意图，当闭合开关S后，发现电灯L不亮，检查保险丝没有熔断，小刚同学用试电笔分别测试A、B、C、D四点，发现A、C、D三处试电笔发光，B处不发光，则此电路故障应是（）A. 火线和零线短路B. 电灯L短路C. 电线AC段某处断路D. 电线BD段某处断路【答案】D【解析】【解答】解：测电笔接触C和D点时均发光，说明灯泡完好，并与火线接触良好；而接触B点时不亮说明B点与火线断开；因此故障应是电线BD段某处断路了；故选D．【分析】当测电笔与火线相连时，氖泡发光；当电路导通时，测电笔接触各部分电路都会发光；而电路不通电时，接触零线是不发光的．2．如图是用电热水壶烧水的情景，下列说法正确的是（）A. 乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B. 使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险C. 如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代D. 在“高山”上烧水时，96℃就沸腾了．说明水的沸点随气压的升高而降低【答案】B【解析】【解答】解：AB、据图可知，PE线是地线，所以应该与用电器的外壳相连，即防止外壳带电使人触电，故“PE”的导线插头应该接甲图中标有“1”的插孔，使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险，故A错误，B正确；C、熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替，故C错误；D、在“高山”上烧水时，96℃就沸腾了．说明水的沸点随着高度的增加而降低，故D错误；故选B．【分析】（1）三脚插头的最上面的脚与用电器的外壳相连，且与对应三孔插座的地线相连；（2）熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替；（3）大气压随着高度的增加而减小；3．小明把台灯插头插入插座，当他闭合台灯开关时．室内其他电灯全部熄灭．检查发现保险丝熔断．造成这一故障的原因可能是（）A. 灯座短路B. 插座短路C. 插头短路D. 开关短路【答案】A【解析】【解答】解：在台灯插头插入插座，闭合开关后，室内其他电灯熄灭，保险丝熔断，该现象说明不是插头短路，是灯座短路造成的，故A选项符合题意，C选项不合题意；台灯插头未插入插座时室内电灯正常发光，因此插座处没有短路，故B选项不合题意；开关和用电器是串联连接，是控制电路的通断，因此开关不会造成短路，故D选项不符合题意．故选 A．【分析】家庭电路中的保险丝熔断的原因有两个：一是用电器的总功率过大；二是发生短路．由生活常识可知，台灯的功率一般较小，因此造成保险丝熔断的原因不会是因台灯的功率过大，这两种情况都是由于发生短路造成的．4．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关.对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替【答案】C【解析】【解答】火线上的保险丝如果改装到零线上，当保险丝熔断时，电路还有电不安全.如果甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，当用电器功率增大时，由I=P/U，通过保险丝的电流就增大，当保险丝熔断后，如果用铜丝代替不能起到保险作用。

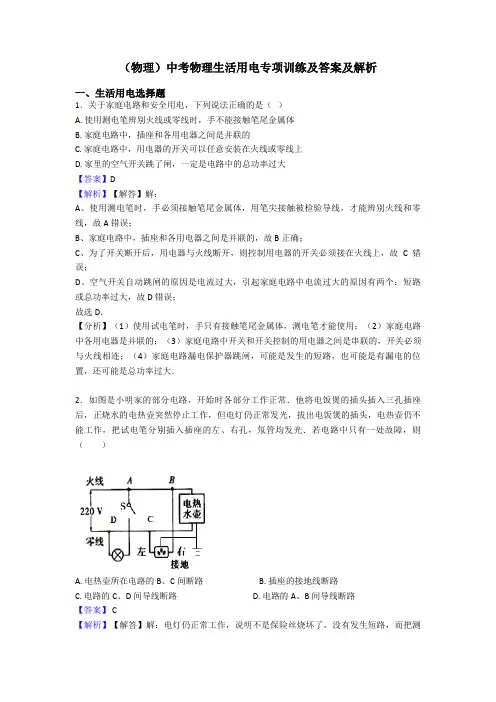

（物理）中考物理生活用电专项训练及答案及解析一、生活用电选择题1．关于家庭电路和安全用电，下列说法正确的是（）A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体B. 家庭电路中，插座和各用电器之间是并联的C. 家庭电路中，用电器的开关可以任意安装在火线或零线上D. 家里的空气开关跳了闸，一定是电路中的总功率过大【答案】D【解析】【解答】解：A、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故A错误；B、家庭电路中，插座和各用电器之间是并联的，故B正确；C、为了开关断开后，用电器与火线断开，则控制用电器的开关必须接在火线上，故C错误；D、空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个：短路或总功率过大，故D错误；故选D．【分析】（1）使用试电笔时，手只有接触笔尾金属体，测电笔才能使用；（2）家庭电路中各用电器是并联的；（3）家庭电路中开关和开关控制的用电器之间是串联的，开关必须与火线相连；（4）家庭电路漏电保护器跳闸，可能是发生的短路，也可能是有漏电的位置，还可能是总功率过大．2．如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A. 电热壶所在电路的B、C间断路B. 插座的接地线断路C. 电路的C、D间导线断路D. 电路的A、B间导线断路【答案】 C【解析】【解答】解：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间开路．故选C．【分析】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明有地方开路了．3．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（）（假设故障只有一处）A. 测试两孔时测电笔都发光B. 测试两孔时测电笔都不发光C. 只有测试左面的孔时测电笔才发光D. 只有测试右面的孔时测电笔才发光【答案】D【解析】【解答】白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．说明现在两个孔都与火线连通了，分析电路可知，此时控制灯的开关闭合，如果灯没有断路，由通过开关，火线与零线连接在一起，而零线时氖管也发光，说明是灯之前的零线断了。

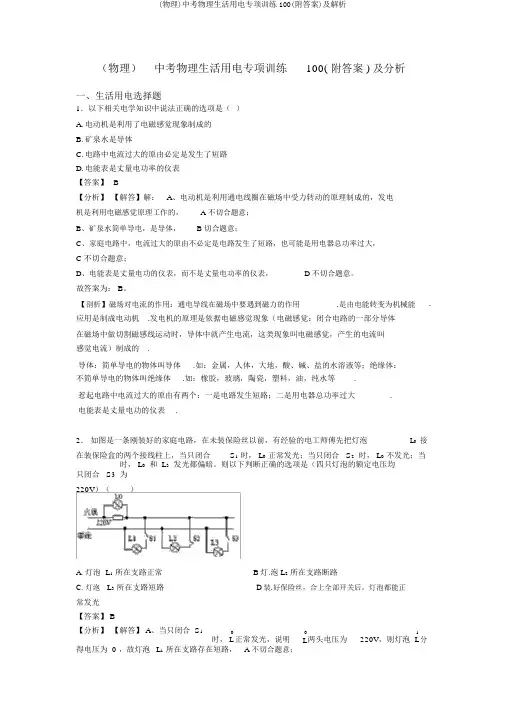

（物理）中考物理生活用电专项训练100( 附答案 ) 及分析一、生活用电选择题1．以下相关电学知识中说法正确的选项是（）A.电动机是利用了电磁感觉现象制成的B.矿泉水是导体C.电路中电流过大的原由必定是发生了短路D.电能表是丈量电功率的仪表【答案】B【分析】【解答】解：A、电动机是利用通电线圈在磁场中受力转动的原理制成的，发电机是利用电磁感觉原理工作的， A 不切合题意；B、矿泉水简单导电，是导体， B 切合题意；C、家庭电路中，电流过大的原由不必定是电路发生了短路，也可能是用电器总功率过大，C 不切合题意；D、电能表是丈量电功的仪表，而不是丈量电功率的仪表， D 不切合题意。

故答案为： B。

【剖析】磁场对电流的作用：通电导线在磁场中要遇到磁力的作用.是由电能转变为机械能应用是制成电动机.发电机的原理是依据电磁感觉现象（电磁感觉：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这类现象叫电磁感觉，产生的电流叫感觉电流）制成的.导体：简单导电的物体叫导体.如：金属，人体，大地，酸、碱、盐的水溶液等；绝缘体：不简单导电的物体叫绝缘体.如：橡胶，玻璃，陶瓷，塑料，油，纯水等.惹起电路中电流过大的原由有两个：一是电路发生短路；二是用电器总功率过大.电能表是丈量电功的仪表..2．如图是一条刚装好的家庭电路，在未装保险丝以前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时， L0正常发光；当只闭合 S2时， L0不发光；当只闭合 S3时， L0和 L3发光都偏暗。

则以下判断正确的选项是（四只灯泡的额定电压均为220V）（）A. 灯泡C. 灯泡L1所在支路正常L3所在支路短路B灯.泡 L2所在支路断路D装.好保险丝，合上全部开关后，灯泡都能正常发光【答案】 B【分析】【解答】 A、当只闭合 S10正常发光，说明0两头电压为1分时， L L220V，则灯泡 L 得电压为 0 ，故灯泡L1所在支路存在短路， A 不切合题意；B、当只闭合S2时， L0不发光，说明L2所在支路断路， B 切合题意；C、当只闭合S3时， L0和L3发光都偏暗，说明有电流经过L3，则L3所在支路正常， C 不符合题意；D、据上边的解答可知，装好保险丝，合上全部开关后，因为会造成保险丝熔断，全部灯泡都不可以发光， D 不切合题意；故答案为： B。

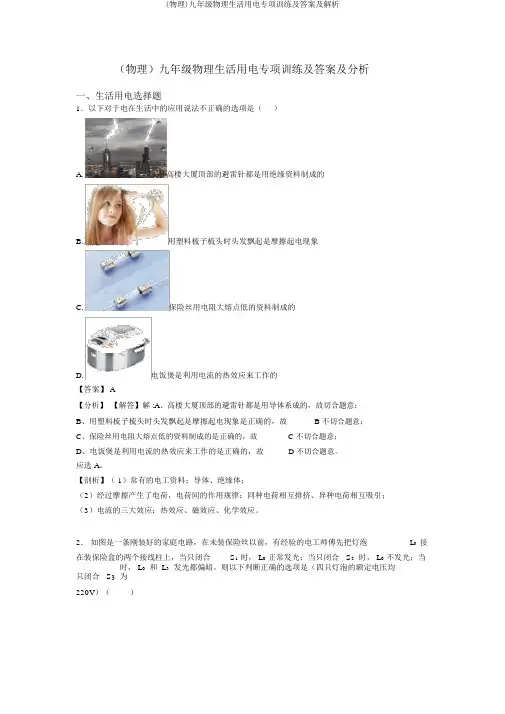

（物理）九年级物理生活用电专项训练及答案及分析一、生活用电选择题1．以下对于电在生活中的应用说法不正确的选项是（）A.高楼大厦顶部的避雷针都是用绝缘资料制成的B.用塑料梳子梳头时头发飘起是摩擦起电现象C.保险丝用电阻大熔点低的资料制成的D.电饭煲是利用电流的热效应来工作的【答案】 A【分析】【解答】解 :A、高楼大厦顶部的避雷针都是用导体系成的，故切合题意；B、用塑料梳子梳头时头发飘起是摩擦起电现象是正确的，故 B 不切合题意；C、保险丝用电阻大熔点低的资料制成的是正确的，故 C 不切合题意；D、电饭煲是利用电流的热效应来工作的是正确的，故 D 不切合题意。

应选 A。

【剖析】（ 1）常有的电工资料：导体、绝缘体；（2）经过摩擦产生了电荷，电荷间的作用规律：同种电荷相互排挤、异种电荷相互吸引；（3）电流的三大效应：热效应、磁效应、化学效应。

2．如图是一条刚装好的家庭电路，在未装保险丝以前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时， L0正常发光；当只闭合 S2时， L0不发光；当只闭合 S3时， L0和 L3发光都偏暗。

则以下判断正确的选项是（四只灯泡的额定电压均为220V）（）A. 灯泡 L1所在支路正常B灯.泡 L2所在支路断路C. 灯泡 L3所在支路短路D装.好保险丝，合上所有开关后，灯泡都能正常发光【答案】 B【分析】【解答】 A、当只闭合 S1时， L0正常发光，说明L0两头电压为 220V，则灯泡 L1分得电压为 0 ，故灯泡 L1所在支路存在短路， A 不切合题意；B、当只闭合 S 时， L 不发光，说明 L 所在支路断路， B 切合题意；202C、当只闭合 S时， L和 L 发光都偏暗，说明有电流经过L，则 L 所在支路正常， C 不符30333合题意；D、据上边的解答可知，装好保险丝，合上所有开关后，因为L 所在支路存在短路，因此1会造成保险丝熔断，所有灯泡都不可以发光， D 不切合题意；故答案为： B。

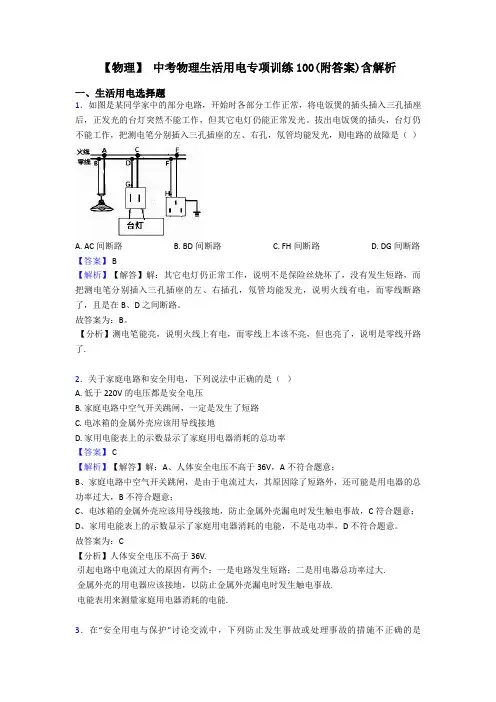

【物理】中考物理生活用电专项训练100(附答案)含解析一、生活用电选择题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正发光的台灯突然不能工作，但其它电灯仍能正常发光。

拔出电饭煲的插头，台灯仍不能工作，把测电笔分别插入三孔插座的左、右孔，氖管均能发光，则电路的故障是（）A. AC间断路B. BD间断路C. FH间断路D. DG间断路【答案】 B【解析】【解答】解：其它电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入三孔插座的左、右插孔，氖管均能发光，说明火线有电，而零线断路了，且是在B、D之间断路。

故答案为：B。

【分析】测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了.2．关于家庭电路和安全用电，下列说法中正确的是（）A. 低于220V的电压都是安全电压B. 家庭电路中空气开关跳闸，一定是发生了短路C. 电冰箱的金属外壳应该用导线接地D. 家用电能表上的示数显示了家庭用电器消耗的总功率【答案】 C【解析】【解答】解：A、人体安全电压不高于36V，A不符合题意；B、家庭电路中空气开关跳闸，是由于电流过大，其原因除了短路外，还可能是用电器的总功率过大，B不符合题意；C、电冰箱的金属外壳应该用导线接地，防止金属外壳漏电时发生触电事故，C符合题意；D、家用电能表上的示数显示了家庭用电器消耗的电能，不是电功率，D不符合题意。

故答案为：C【分析】人体安全电压不高于36V.引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.金属外壳的用电器应该接地，以防止金属外壳漏电时发生触电事故.电能表用来测量家庭用电器消耗的电能.3．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．【分析】（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．4．如图所示是某同学设计的家庭电路,电灯开关已断开,下列说法正确的是（）A. 灯泡和两孔插座是串联的B. 开关和三孔插座的连接都是错误的C. 试电笔接触M点,氖管不发光D. 试电笔插入两孔插座的左孔,氖管发光【答案】B【解析】【解答】A. 灯泡和两孔插座是独立工作、互不影响的，所以它们是并联的，故A 错误；B. 据图可知，开关接到了零线和灯泡之间；三孔插座的左孔接的是地线，上孔接的是零线，它们的连接都有错误，故B正确；C. 电灯开关已断开，图中M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故C错误；D. 两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔，氖管不发光，故D说法正确。

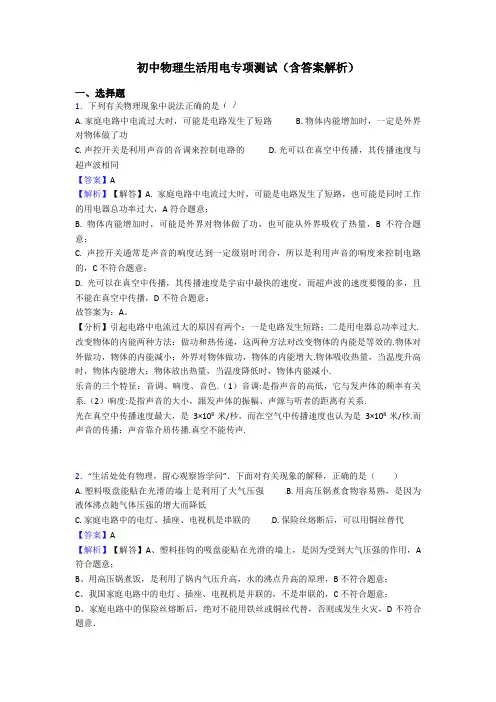

初中物理生活用电专项测试（含答案解析）一、选择题1．下列有关物理现象中说法正确的是A. 家庭电路中电流过大时，可能是电路发生了短路B. 物体内能增加时，一定是外界对物体做了功C. 声控开关是利用声音的音调来控制电路的D. 光可以在真空中传播，其传播速度与超声波相同【答案】A【解析】【解答】A. 家庭电路中电流过大时，可能是电路发生了短路，也可能是同时工作的用电器总功率过大，A符合题意；B. 物体内能增加时，可能是外界对物体做了功，也可能从外界吸收了热量，B不符合题意；C. 声控开关通常是声音的响度达到一定级别时闭合，所以是利用声音的响度来控制电路的，C不符合题意；D. 光可以在真空中传播，其传播速度是宇宙中最快的速度，而超声波的速度要慢的多，且不能在真空中传播，D不符合题意；故答案为：A。

【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.改变物体的内能两种方法：做功和热传递，这两种方法对改变物体的内能是等效的.物体对外做功，物体的内能减小；外界对物体做功，物体的内能增大.物体吸收热量，当温度升高时，物体内能增大；物体放出热量，当温度降低时，物体内能减小.乐音的三个特征：音调、响度、音色.（1）音调:是指声音的高低，它与发声体的频率有关系.（2）响度:是指声音的大小，跟发声体的振幅、声源与听者的距离有关系.光在真空中传播速度最大，是3×108米/秒，而在空气中传播速度也认为是3×108米/秒.而声音的传播：声音靠介质传播.真空不能传声.2．“生活处处有物理，留心观察皆学问”．下面对有关现象的解释，正确的是（）A. 塑料吸盘能贴在光滑的墙上是利用了大气压强B. 用高压锅煮食物容易熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串联的D. 保险丝熔断后，可以用铜丝替代【答案】A【解析】【解答】A、塑料挂钩的吸盘能贴在光滑的墙上，是因为受到大气压强的作用，A 符合题意；B、用高压锅煮饭，是利用了锅内气压升高，水的沸点升高的原理，B不符合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串联的，C不符合题意；D、家庭电路中的保险丝熔断后，绝对不能用铁丝或铜丝代替，否则或发生火灾，D不符合题意．故答案为：A．【分析】（1）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点升高的原理煮熟食物的；（3）家庭电路中各电器之间，插座和电器之间是并联的；（4）保险丝应选用电阻率大，熔点低的材料．3．如图是家庭电路示意图。

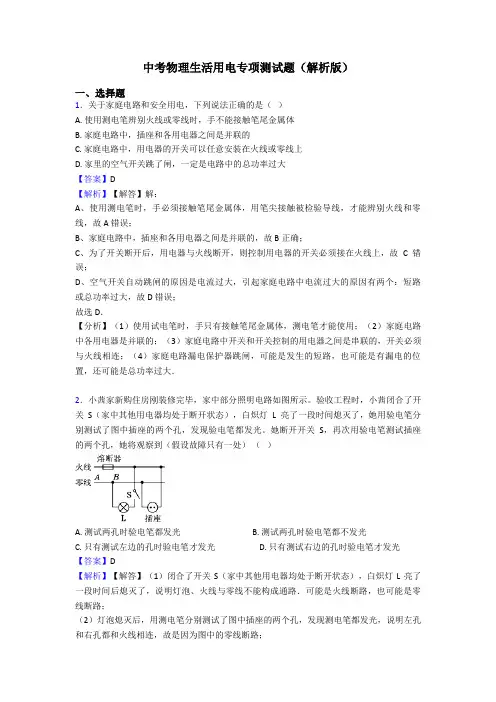

中考物理生活用电专项测试题（解析版）一、选择题1．关于家庭电路和安全用电，下列说法正确的是（）A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体B. 家庭电路中，插座和各用电器之间是并联的C. 家庭电路中，用电器的开关可以任意安装在火线或零线上D. 家里的空气开关跳了闸，一定是电路中的总功率过大【答案】D【解析】【解答】解：A、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故A错误；B、家庭电路中，插座和各用电器之间是并联的，故B正确；C、为了开关断开后，用电器与火线断开，则控制用电器的开关必须接在火线上，故C错误；D、空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个：短路或总功率过大，故D错误；故选D．【分析】（1）使用试电笔时，手只有接触笔尾金属体，测电笔才能使用；（2）家庭电路中各用电器是并联的；（3）家庭电路中开关和开关控制的用电器之间是串联的，开关必须与火线相连；（4）家庭电路漏电保护器跳闸，可能是发生的短路，也可能是有漏电的位置，还可能是总功率过大．2．小茜家新购住房刚装修完毕，家中部分照明电路如图所示。

验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间熄灭了，她用验电笔分别测试了图中插座的两个孔，发现验电笔都发光。

她断开开关S，再次用验电笔测试插座的两个孔，她将观察到（假设故障只有一处）（）A. 测试两孔时验电笔都发光B. 测试两孔时验电笔都不发光C. 只有测试左边的孔时验电笔才发光D. 只有测试右边的孔时验电笔才发光【答案】D【解析】【解答】（1）闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡、火线与零线不能构成通路．可能是火线断路，也可能是零线断路；（2）灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连，故是因为图中的零线断路；（2）当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光，接触右孔时，氖管照常发光．故答案为：D.【分析】本题考查家庭电路的连接和故障判断．当开关闭合时，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连．当开关断开时，左孔切断了火线，再接触左孔，氖管不发光．3．如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（）A. 烧坏B. 变得更亮C. 正常发光D. 不能发光【答案】D【解析】【解答】连接灯泡的导线由于绝缘皮破损，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；故答案为：D。

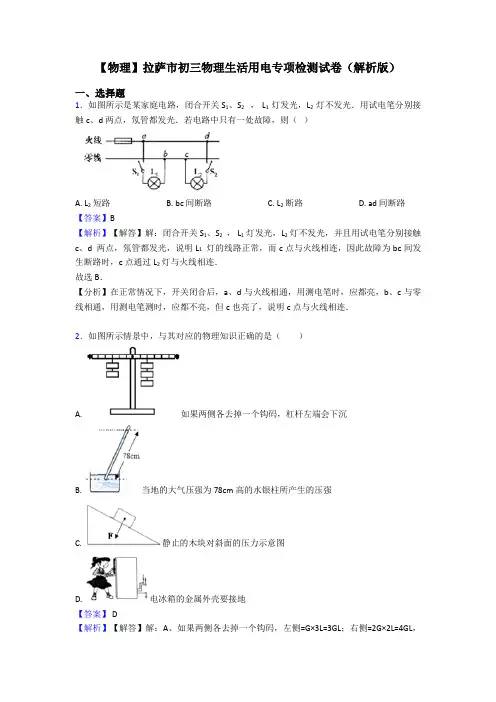

【物理】拉萨市初三物理生活用电专项检测试卷（解析版）一、选择题1．如图所示是某家庭电路，闭合开关S1、S2， L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A. L2短路B. bc 间断路C. L2断路D. ad 间断路【答案】B【解析】【解答】解：闭合开关S1、S2， L1灯发光，L2灯不发光，并且用试电笔分别接触c、d 两点，氖管都发光，说明L1灯的线路正常，而c点与火线相连，因此故障为bc间发生断路时，c点通过L2灯与火线相连．故选B．【分析】在正常情况下，开关闭合后，a、d与火线相通，用测电笔时，应都亮，b、c与零线相通，用测电笔测时，应都不亮，但c也亮了，说明c点与火线相连．2．如图所示情景中，与其对应的物理知识正确的是（）A. 如果两侧各去掉一个钩码，杠杆左端会下沉B. 当地的大气压强为78cm高的水银柱所产生的压强C. 静止的木块对斜面的压力示意图D. 电冰箱的金属外壳要接地【答案】 D【解析】【解答】解：A、如果两侧各去掉一个钩码，左侧=G×3L=3GL；右侧=2G×2L=4GL，右侧力和力臂的乘积大，右侧下沉，故A错误；B、由图知，玻璃管内水银面与玻璃管口的长度为78cm，当时的大气压强应等于玻璃管内水银面到水银槽中水银面的高度差，故当地的大气压强与78cm高的水银柱所产生的压强不相等，故B错误；C、木块对斜面的压力应垂直于斜面，指向斜面，故C错误；D、为防止触电事故，电冰箱的金属外壳应接地，故D正确．故选D．【分析】（1）根据杠杆的平衡条件判断杠杆的转动情况；（2）在托里拆利实验中，大气压所能支持的水银柱的高度是指玻璃管内水银面到水银槽中水银面的垂直高度，据此读图可得出结论；（3）压力是垂直作用在物体表面上的力；（4）家用电器的金属外壳需与大地相连，防止外壳带电，发生触电事故．3．某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，如果两插座中均接入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（）A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D. 只有丙正常工作【答案】D【解析】【解答】在家庭电路中，插座、用电器应并连接入电路的，从图中可知，当两个开关都闭合，两插座均连入家用电器时，灯泡丙直接接在火线和零线之间，插座乙和灯泡丁并联后与甲插座串联，因此甲乙插座中的用电器以及灯泡丁会工作，但不能正常工作，只有灯泡丙可以正常工作．故答案为：D．【分析】此题中之所以连接错误，主要在于没有按照并联的原则，将所有用电器并联在火线与零线之间，因此，会造成局部串联，互相影响.4．关于家庭电路和安全用电，下列做法中正确的是（）A. 可以用铜丝代替保险丝B. 螺旋口灯泡的螺旋套要接在零线上C. 把用电器的三脚插头改为两脚插头接在两孔插座上使用D. 在未断开电源开关的情况下检修电路【答案】B【解析】【解答】解：A、用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用，故A错误；B、安装家庭电路时，电灯和开关串联后连在火线上，这样开关能控制灯泡，并且在灯泡损坏时，更换灯泡时，断开开关，切断了火线，更换灯泡时更安全．故B正确；C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；D、在未断开电源开关的情况下检修电路是不安全的，故D错误；故选B．【分析】（1）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；（2）电灯的正确连接方法：火线过开关入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．（3）用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替．（4）在未断开电源开关的情况下检修电路是不安全的．5．下列说法正确的是（）A. 发现有人触电后，应立即用手把触电人拉离带电体B. 家庭电路中，开关必须接在零线上C. 目前核电站获得核能的途径是核裂变D. 煤、石油、天然气都属于可再生能源【答案】C【解析】【解答】解：A、发现有人触电，应先切断电源，再进行施救，若直接用手去拉易造成施救者也触电，故A错误；B、家庭电路中，开关必须接在火线上，这样在断开开关后，用电器上才不会带电，故B 错误；C、目前核电站获得核能的途径是核裂变，故C正确；D、煤、石油、天然气都属于化石能源，消耗后短时间内不可能再生，因此是不可再生能源，故D错误．故选C．【分析】（1）发现有人触电，应先切断电源，再进行施救；（2）家庭电路中，开关必须接在火线上；（3）核电站是利用核裂变来获得核能的；（4）化石能源均为不可再生能源．6．下列各图与图示说明相符的是（）A. 小磁针静止时指向B. 光透过均匀玻璃砖C. 该滑轮组最省力绕法D. 家庭电路电灯接法【答案】 B【解析】【解答】解：A、根据安培定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；从而判断出通电螺线管的下端为N极，上端为S极．由同名磁极相互排斥，异名磁极相互吸引，可知小磁针的上端为N极，下端为S极，故A错误不符合题意．B、光先从空气射入玻璃，折射角小于入射角，光线会靠近法线；当光线从玻璃中射向空气时，折射角大于入射角，光线会远离法线，故B正确符合题意．C、该滑轮组可以有两种绕法，如图所示：第一图由两段绳子承担物重，F1为物重的，第二图由三段绳子承担物重，所以F2为物重的，所以第二图最省力，故C错误不符合题意．D、在家庭电路中，开关控制灯泡时，应让开关控制火线，把开关连接在灯泡和火线之间，故D错误不符合题意．故选B．【分析】（1）首先利用安培定则判断出通电螺线管的NS极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向．（2）光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．（3）要知道滑轮组承担物重的绳子段数越多，使用起来越省力．滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮．（4）家庭电路中，开关控制灯泡时，火线首先进入开关，然后进灯泡顶端的金属点，零线直接接灯泡的螺旋套，这样开关可以控制灯泡，并且在灯泡损坏时，断开开关，切断火线，操作更安全．7．晚上，小亮把台灯的插头刚插入插座时，家里原来正常工作的用电器突然都停止了工作，发生这一现象的原因可能是（）A. 插头与这个插座接触不良形成了断路B. 插头插入这个插座前，火线和零线就已相接触形成了短路C. 插头插入这个插座时，火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸【答案】C【解析】【解答】所有用电器都停止工作，可以是断路或短路.台灯的插头刚插入插座，不会造成断路，再接入台灯也不会导致干路电流过大，保险开关跳闸.可能是插头插入这个插座时，火线和零线相接触形成了短路，C符合题意.故答案为：C.【分析】家庭电路中电流过大的原因：短路或电路的总功率过大.一般情况，瞬间出现的跳闸现象属于短路造成电流过大.8．小明家中的4盏电灯突然全部熄灭了，他检查保险丝发现未熔断，于是用测电笔测试室内各处电路，氖管均不发光，他作出如下判断，正确的是（）A. 室内用电器短路了B. 进户的火线开路了C. 进户的零线开路了D. 灯丝都给烧断了【答案】B【解析】【解答】解：A、如果某处短路，会引起保险丝烧断，造成电路断开，整个电路无电流，氖管不会发光．故A错误；B、如果进户火线断路，测电笔测试任何一点，氖管都不发光．故B正确；C、进户零线断路，其它部分都相当于火线，测试时氖管会发光．故C错误；D、灯泡灯丝全部烧断时，测电笔测试连接火线一端时，氖管发光，测试另一端氖管不能发光．故D错误．故选B．【分析】家庭电路中用电器正常工作时，必须一端接火线，另一端接零线，其中测电笔接触火线时，氖管会发光．所以测电笔的基本作用是确定火线，检验方法是：测电笔接触电路，观察氖管是否发光．9．关于家庭电路和安全用电，下列说法正确的是（）A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体B. 家庭电路中，插座和各用电器之间是并联的C. 家庭电路中，用电器的开关可以任意安装在火线或零线上D. 家里的空气开关跳了闸，一定是电路中的总功率过大【答案】D【解析】【解答】解：A、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故A错误；B、家庭电路中，插座和各用电器之间是并联的，故B正确；C、为了开关断开后，用电器与火线断开，则控制用电器的开关必须接在火线上，故C错误；D、空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个：短路或总功率过大，故D错误；故选D．【分析】（1）使用试电笔时，手只有接触笔尾金属体，测电笔才能使用；（2）家庭电路中各用电器是并联的；（3）家庭电路中开关和开关控制的用电器之间是串联的，开关必须与火线相连；（4）家庭电路漏电保护器跳闸，可能是发生的短路，也可能是有漏电的位置，还可能是总功率过大．10．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）A. 进户零线断路B. 灯泡L断路C. 开关S接触不良D. 导线cd 断路【答案】C【解析】【解答】A．若进户零线断路，用试电笔分别测试电路中的a、b、c、d四点时，氖管都发光，A不符合题意；B．若灯泡L断路，用试电笔分别测试电路中的a、b、c、d四点时，a、b两点氖管发光，B不符合题意；C．开关S接触不良，用试电笔分别测试电路中的a、b、c、d四点时，只有测a点时氖管发光，C符合题意；D．导线cd断路，用试电笔分别测试电路中的a、b、c、d四点时，a、b、c点时氖管发光，D不符合题意。

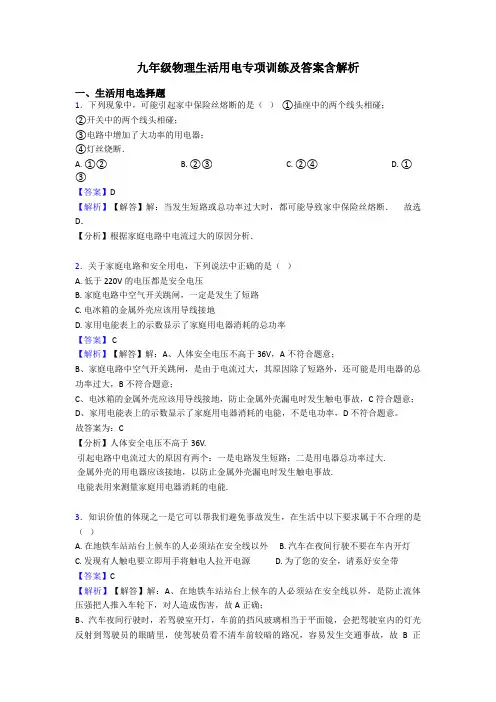

九年级物理生活用电专项训练及答案含解析一、生活用电选择题1．下列现象中，可能引起家中保险丝熔断的是（）①插座中的两个线头相碰；②开关中的两个线头相碰；③电路中增加了大功率的用电器；④灯丝烧断．A. ①②B. ②③C. ②④D. ①③【答案】D【解析】【解答】解：当发生短路或总功率过大时，都可能导致家中保险丝熔断．故选D．【分析】根据家庭电路中电流过大的原因分析．2．关于家庭电路和安全用电，下列说法中正确的是（）A. 低于220V的电压都是安全电压B. 家庭电路中空气开关跳闸，一定是发生了短路C. 电冰箱的金属外壳应该用导线接地D. 家用电能表上的示数显示了家庭用电器消耗的总功率【答案】 C【解析】【解答】解：A、人体安全电压不高于36V，A不符合题意；B、家庭电路中空气开关跳闸，是由于电流过大，其原因除了短路外，还可能是用电器的总功率过大，B不符合题意；C、电冰箱的金属外壳应该用导线接地，防止金属外壳漏电时发生触电事故，C符合题意；D、家用电能表上的示数显示了家庭用电器消耗的电能，不是电功率，D不符合题意。

故答案为：C【分析】人体安全电压不高于36V.引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.金属外壳的用电器应该接地，以防止金属外壳漏电时发生触电事故.电能表用来测量家庭用电器消耗的电能.3．知识价值的体现之一是它可以帮我们避免事故发生，在生活中以下要求属于不合理的是（）A. 在地铁车站站台上候车的人必须站在安全线以外B. 汽车在夜间行驶不要在车内开灯C. 发现有人触电要立即用手将触电人拉开电源D. 为了您的安全，请系好安全带【答案】C【解析】【解答】解：A、在地铁车站站台上候车的人必须站在安全线以外，是防止流体压强把人推入车轮下，对人造成伤害，故A正确；B、汽车夜间行驶时，若驾驶室开灯，车前的挡风玻璃相当于平面镜，会把驾驶室内的灯光反射到驾驶员的眼睛里，使驾驶员看不清车前较暗的路况，容易发生交通事故，故B正确；C、人是导体，若发现有人触电要立即用手将触电人拉开电源，会导致施救的人也会触电，故C错误；D、安全带可以防止在突然急刹车时，人由于惯性而飞出车外，故为了您的安全，请系好安全带，故D正确；故选C．【分析】分析选择项中每个情境中所包含的物理知识，然后与题目的要求相对应．从中选出符合要求的选择项．4．家庭电路中的空气开关跳闸了，以下原因中不可能的是（）A. 同时使用的用电器总功率太大了B. 用电器插头处的导线绝缘裸露而线芯相碰C. 按键开关中两根导线的线头相碰D. 空气开关的额定电流过小【答案】 C【解析】【解答】空气开关跳闸是因为通过的电流太大，超过承受的最大电流，电流大的具体情况有短路会总功率过大，ABD不符合题意，C符合题意。

（物理）中考物理生活用电专项测试卷（解析版）一、选择题1．关于安全用电，下列正确的是（）A. 用铜丝临时代替熔丝B. 安装电路时，开关必须接零线C. 用湿手拔用电器的插头D. 金属外壳和大功率的用电器都要接地【答案】D【解析】【解答】A、保险丝是熔点低电阻率大的铅锑合金，不能用铜丝代替保险丝，A不合题意；B、安装电路时，开关必须控制火线，B不合题意；C、不能用湿手拔用电器的插头，以防发生触电事故，C不合题意；D、使用金属外壳和大功率的用电器都要接地，符合安全用电原则，D符合题意 .故答案为D .【分析】A、熔点高的金属在电流过大时，不易熔断，不能及时切断电源，所以保险丝必须用熔点低电阻率大导体制成；B、家庭电路中，开关必须控制火线，以便及时切断电源；C、不接触低压带电体，不靠近高压带电体是安全用电的原则. 湿手是导体，接触电器的插头可能造成触电事故；D、金属外壳和大功率的用电器都要接地，防止漏电，发生触电事故 .2．某家庭电路中安装有“220V 10A”的空气开关（未画出），如图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A. B. C. D.【答案】D【解析】【解答】解：A、如图的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”，A不符合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，B不符合题意；C、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，C不符合题意；D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，D符合题意．故答案为：D．【分析】家庭电路中空气开关跳闸是因为电路中的电流过大造成，家庭电路中电流过大的原因：用电器的总功率过大和电路短路.分析电路是否有以上两种现象即可.3．小华在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。

（物理）物理生活用电专项测试卷（含答案）一、选择题1．一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（）A. 试电笔可用来测试物体是带正电还是带负电B. 试电笔通常也用来检查电气设备的外壳是否带电C. 使用时手指不能碰到金属笔卡D. 使用时人不会触电是因为试电笔氖管中的氖气不会导电【答案】B【解析】【解答】解：A、试电笔是用来辨别火线和零线的，A不符合题意；B、试电笔也用来检查电气设备的外壳是否带电，B符合题意。

C、用试电笔时，手接必须接触笔尾的金属卡，C不符合题意.D、人不会发生触电事故，在试电笔的构造中，有一个1MΩ以上的高值电阻，在使用时此电阻与人体串联，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小的缘故，D不符合题意。

故答案为：B。

【分析】两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别.如果测电笔中氖管发光，则所测的是火线，不发光的是零线.正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线.2．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关.对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替【答案】C【解析】【解答】火线上的保险丝如果改装到零线上，当保险丝熔断时，电路还有电不安全.如果甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，当用电器功率增大时，由I=P/U，通过保险丝的电流就增大，当保险丝熔断后，如果用铜丝代替不能起到保险作用。

故答案为：C。

【分析】本题考查学生连接家庭电路的掌握情况。

所有家用电器和插座都是并联的。

而开关则要与它所控制的用电器串联，开关要接在火线上。

两孔插座接法：左孔接零线，右孔接火线；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。

【物理】武汉市中考物理生活用电专项测试题（解析版）一、选择题1．“以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍视生命。

下列有关安全用电方面的说法，正确的是（）A. 使用测电笔鉴别火线零线时，手一定不能接触笔尾金属体B. 如果发生触电事故，首先应立即切断电源，再进行施救C. 在两线插头的插座板上，使用有金属外壳的用电器同样安全D. 在学校的学生寝室内使用电吹风、“热得快”等大功率家用电器【答案】B【解析】【解答】A. 使用测电笔鉴别火线零线时，手应该接触笔尾金属体，这样才能形成通路，氖管才可能发光，A不符合题意；B. 如果发生触电事故，首先应立即切断电源，再进行施救，这样即使触电都脱离了电源，也可以防止施救者触电，B符合题意；C. 在两线插头的插座板上，没有地线，如果使用有金属外壳的用电器，当用电器漏电时，电流不能导入大地，是不安全的，C不符合题意；D. 学校的学生寝室内，由于布线较长，且导线较细，设计功率较小，所以如果使用电吹风、“热得快”等大功率电器，有烧坏电线，甚至引起火灾的危险，D不符合题意；故答案为：B。

【分析】正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线。

氖管发光的是火线，氖管不发光的是零线；如果发生触电事故，首先应立即切断电源，再进行施救；对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故；大功率用电器不能同时使用，避免电路中电流过大.2．如图是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0正常发光；当只闭合S2时，L0不发光；当只闭合S3时，L0和L3发光都偏暗。

则下列判断正确的是（四只灯泡的额定电压均为220V）（）A. 灯泡L1所在支路正常B. 灯泡L2所在支路断路C. 灯泡L3所在支路短路D. 装好保险丝，合上所有开关后，灯泡都能正常发光【答案】B【解析】【解答】A、当只闭合S1时，L0正常发光，说明L0两端电压为220V，则灯泡L1分得电压为0，故灯泡L1所在支路存在短路，A不符合题意；B、当只闭合S2时，L0不发光，说明L2所在支路断路，B符合题意；C、当只闭合S3时，L0和L3发光都偏暗，说明有电流通过L3，则L3所在支路正常，C不符合题意；D、据上面的解答可知，装好保险丝，合上所有开关后，由于L1所在支路存在短路，所以会造成保险丝熔断，所有灯泡都不能发光，D不符合题意；故答案为：B。

（物理）九年级物理生活用电试题(有答案和解析)含解析一、生活用电选择题1．如图所示是某家庭电路，闭合开关S1、S2， L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A. L2短路B. bc 间断路C. L2断路D. ad 间断路【答案】B【解析】【解答】解：闭合开关S1、S2， L1灯发光，L2灯不发光，并且用试电笔分别接触c、d 两点，氖管都发光，说明L1灯的线路正常，而c点与火线相连，因此故障为bc间发生断路时，c点通过L2灯与火线相连．故选B．【分析】在正常情况下，开关闭合后，a、d与火线相通，用测电笔时，应都亮，b、c与零线相通，用测电笔测时，应都不亮，但c也亮了，说明c点与火线相连．2．家庭电路中的保险丝熔断了,以下原因中不可能的是（）A. 使用的用电器总功率过大B. 插座中的两根导线的线头相碰了C. 拉线开关中两根导线的线头相碰了D. 保险丝的规格不符合规定的要求【答案】C【解析】【解答】A.根据P＝UI可得：I＝，家庭电路中的电压是一定的，U＝220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断，A不符合题意；B.插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝，B 不符合题意。

C.拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断，C符合题意；D.如果保险丝的额定电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断，D不符合题意；故答案为：C【分析】家庭电路中的电压是一定的，电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断.3．关于家庭电路和安全用电，下列做法中正确的是（）A. 可以用铜丝代替保险丝B. 螺旋口灯泡的螺旋套要接在零线上C. 把用电器的三脚插头改为两脚插头接在两孔插座上使用D. 在未断开电源开关的情况下检修电路【答案】B【解析】【解答】解：A、用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用，故A错误；B、安装家庭电路时，电灯和开关串联后连在火线上，这样开关能控制灯泡，并且在灯泡损坏时，更换灯泡时，断开开关，切断了火线，更换灯泡时更安全．故B正确；C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；D、在未断开电源开关的情况下检修电路是不安全的，故D错误；故选B．【分析】（1）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；（2）电灯的正确连接方法：火线过开关入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．（3）用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替．（4）在未断开电源开关的情况下检修电路是不安全的．4．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是（）A. 灯泡短路B. 灯丝断了C. 开关接触不良D. 插座短路【答案】B【解析】【解答】解：AD、若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故AD错；B、灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故B正确；C、开关接触不良，A点不能连接火线，不会使氖管发光，故C错；故选B．【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线，氖管会发光．5．关于安全用电，下列说法不正确的是（）A. 使用试电笔辨别火线时，手要接触笔尾的金属电极B. 插座中的两个线头接触会出现短路现象C. 家庭电路中的空气开关跳闸后，检查并排除故障后才能合上空气开关D. 家庭电路中，控制各个灯的开关都要安装在零线上【答案】 D【解析】【解答】A.使用测电笔时，手要接触金属笔尾，A不符合题意；B.插座的两个接线柱分别接火线和零线，若接触会出现短路，B不符合题意；C.家庭电路空气开关跳闸后，必须排除故障才可以合上开关，C不符合题意；D.家庭电路中，控制用电器的开关要接在用电器和火线间，D符合题意。

初中物理生活用电专项测试（含答案解析）一、选择题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正发光的台灯突然不能工作，但其它电灯仍能正常发光。

拔出电饭煲的插头，台灯仍不能工作，把测电笔分别插入三孔插座的左、右孔，氖管均能发光，则电路的故障是（）A. AC间断路B. BD间断路C. FH间断路D. DG间断路【答案】 B【解析】【解答】解：其它电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入三孔插座的左、右插孔，氖管均能发光，说明火线有电，而零线断路了，且是在B、D之间断路。

故答案为：B。

【分析】测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了.2．下列说法正确的是（）A. 原子是由中子和质子组成B. 有的半导体对光比较敏感，可以用来制造光敏电阻C. 铜的导电性较好，可以用来制造保险丝D. 超导材料在低于临界温度时电阻为零，将来可用于制造灯泡的灯丝【答案】 B【解析】【解答】A、原子由原子核和核外电子组成，原子核包括质子和中子两部分．此选项错误；B、光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器．此选项正确；C、铜丝的熔点高，电路中温度升高，不能及时熔断，起不到保护作用，故不能用铜导线或铁丝代替．此选项错误；D、灯泡灯丝发光利用的是电流的热效应．超导体的电阻为零，所以不具有热效应，不能用来制作灯丝．此选项错误．故选B．【分析】①物质由分子组成，分子由原子组成，原子包括原子核和核外电子两部分；②光敏电阻的概念：光敏电阻器又叫光感电阻，是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器，半导体材料已经大量使用在各种用电器上，如太阳电池、条形码扫描器电脑等；③保险丝是用电阻率比较大、熔点比较低的铅锑合金制成的，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断；④超导体的电阻为零，所以不具有热效应．本题考查了学生对半导体应用、保险丝的作用及物质结构、超导体应用的了解与掌握，属于基础题目．3．某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，如果两插座中均接入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（）A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D. 只有丙正常工作【答案】D【解析】【解答】在家庭电路中，插座、用电器应并连接入电路的，从图中可知，当两个开关都闭合，两插座均连入家用电器时，灯泡丙直接接在火线和零线之间，插座乙和灯泡丁并联后与甲插座串联，因此甲乙插座中的用电器以及灯泡丁会工作，但不能正常工作，只有灯泡丙可以正常工作．故答案为：D．【分析】此题中之所以连接错误，主要在于没有按照并联的原则，将所有用电器并联在火线与零线之间，因此，会造成局部串联，互相影响.4．关于家庭电路和安全用电，下列说法中正确的是（）A. 低于220V的电压都是安全电压B. 家庭电路中空气开关跳闸，一定是发生了短路C. 电冰箱的金属外壳应该用导线接地D. 家用电能表上的示数显示了家庭用电器消耗的总功率【答案】 C【解析】【解答】解：A、人体安全电压不高于36V，A不符合题意；B、家庭电路中空气开关跳闸，是由于电流过大，其原因除了短路外，还可能是用电器的总功率过大，B不符合题意；C、电冰箱的金属外壳应该用导线接地，防止金属外壳漏电时发生触电事故，C符合题意；D、家用电能表上的示数显示了家庭用电器消耗的电能，不是电功率，D不符合题意。

九年级物理生活用电试题经典含解析一、生活用电选择题1．电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．下列说法中正确的是（）A. 电压力锅工作时是将内能转化为电能B. 电压力锅是利用增大气压降低沸点的原理来加快煮熟食物的C. 电压力锅煮饭时冒出的“白气”是水蒸气D. 电压力锅使用三脚插头是为了将外壳与地线相连【答案】D【解析】【解答】解：A．电压力锅属于电热器，它工作时，主要将电能转化为内能，故A错误；B．电压力锅密封性很好，锅内气压可超过标准大气压，所以它是利用增大压强，使沸点升高的原理来更快煮熟食物的，故B错误；C．电压力锅煮饭时冒出的“白气”是高温的水蒸气遇冷液化形成的小水滴，而水蒸气是人眼看不见的，故C错误；D．电压力锅这类大功率或有金属外壳的家用电器，通常都要使用三脚插头，这是为了防止因漏电使外壳带电而造成触电事故，故D正确．故选：D．【分析】解决本题必备知识：1．了解电热器的工作原理是将电能转化为热能；2．液体的沸点与气压有关，气压越高沸点越高；3．在一定条件下，物质三态会相互转化，这就是物态变化，物质由气态变为液态叫液化；4．三脚插头的作用是将用电器的金属外壳与大地连接，防止因漏电而发生触电事故．2．关于电和磁的说法正确的是A. 在地磁场的作用下，指南针的 N 极始终指向南方B. 为了在电流过大时能自动切断电路，保险丝应串联在电路中C. 固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的D. 根据电磁波在真空中的传播速度公式c=λf,可以推断频率越高的电磁波，波长越长【答案】B【解析】【分析】（1）地球本身是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；（2）为了安全用电，在家庭电路中应串联保险（熔）丝，当电路中的电流过大时能自动切断，保护电路；（3）由于固定电话的话筒是将声信号变为变化的电流，而听筒是将变化的电流还原为声信号，故其所传递的声音信息是由导线中变化的电流来实现的；移动电话在通话时，既是无线电波的发射台，又是一个接收台，故它是通过电磁波来传递信息的；（4）波速c是波在一秒内传播的距离；波长λ是波振动一次传播的距离；频率f是波一秒内振动的次数；所以这三者的关系为：c=λf，而波速是一定的，为3×108m/s，所以波长与频率成反比：频率越高，波长越短．【解答】A、因为地球是一个磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，根据磁极之间相互作用，指南针的N极始终指向北方，所以A错误；B、保险丝串联在电路中，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断，保护电路，所以B正确；C、固定电话是利用导线中的电流传递信息的，移动电话、广播和电视是利用电磁波传递信息的，所以C错误；D、根据电磁波在真空中的传播速度公式c=λf，可以推断频率越高的电磁波波长越短，所以D错误．故选B．【点评】本题考查了地磁场、保险丝的使用方法、固定电话和移动电话传递声信息的媒介、电磁波的波速波长与频率的关系，是一道综合性题目．3．如图所示的实验操作中正确的是（）A. 使用试电笔B. 测液体体积C. 稀释浓硫酸D. 测溶液的pH【答案】A【解析】【解答】解：A、使用试电笔时手接触笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．故A正确；B、用量筒测量液体的体积时，视线和凹面的底部相平．故B错误；C、稀释浓硫酸把浓硫酸沿器壁慢慢地注入水中并不断搅动，不能把水倒入浓硫酸中，故C 错误；D、测溶液的pH值时用玻璃棒蘸取待测液滴在pH试纸上，而不能把pH试纸放入溶液中，故D错误．故选A．【分析】（1）正确使用试电笔的方法：手接触试电笔的笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．（2）量筒读数是视线与液柱的凹液面相平；（3）稀释浓硫酸时把浓硫酸沿器壁慢慢地注入水中并不断搅动；（4）用玻璃棒蘸取待测液滴在pH试纸上测溶液的pH值．4．“生活处处有物理，留心观察皆学问”．下面对有关现象的解释，正确的是（）A. 塑料吸盘能贴在光滑的墙上是利用了大气压强B. 用高压锅煮食物容易熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串联的D. 保险丝熔断后，可以用铜丝替代【答案】A【解析】【解答】A、塑料挂钩的吸盘能贴在光滑的墙上，是因为受到大气压强的作用，A 符合题意；B、用高压锅煮饭，是利用了锅内气压升高，水的沸点升高的原理，B不符合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串联的，C不符合题意；D、家庭电路中的保险丝熔断后，绝对不能用铁丝或铜丝代替，否则或发生火灾，D不符合题意．故答案为：A．【分析】（1）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点升高的原理煮熟食物的；（3）家庭电路中各电器之间，插座和电器之间是并联的；（4）保险丝应选用电阻率大，熔点低的材料．5．物理学的最大魅力在于物理知识在生活中的广泛应用，下面一些做法的解释不科学的是（）A. 家庭中有金属外壳的用电器，外壳要接地﹣﹣安全用电B. 公共场所禁止抽烟﹣﹣分子永不停息的做无规则运动C. 用海绵做沙发垫﹣﹣海绵柔软易变形，可以减小坐垫对身体的压强D. 在椅子腿的下面垫橡胶垫﹣﹣在传播过程中减弱噪声【答案】D【解析】【解答】解：A、家用电器金属外壳要接地，一旦发电漏电可通过地线将电流导入大地，使人不会触电，符合安全用电要求，故A正确．B、公共场所禁止抽烟，烟味分子会不停地做无规则运动，会扩散到周围的空气中，故B 正确；C、用海绵做沙发垫﹣﹣海绵柔软易变形，这样可以增大受力面积，从而减小坐垫对身体的压强，故C正确；D、椅子腿的下面垫橡胶垫，是在声源处减弱噪声，故D错误．故选：D．【分析】（1）根据安全用电原则分析；（2）一切物质的分子在永不停息地做无规则运动．扩散现象是分子运动的结果；（3）压强大小与压力和受力面积的大小有关，当压力一定时，增大受力面积的大小，可以减小压强；减小受力面积可以增大压强；（4）减弱噪声的途径：在声源处、在传播过程中、在人耳处．6．下列各图与图示说明相符的是（）A. 小磁针静止时指向B. 光透过均匀玻璃砖C. 该滑轮组最省力绕法D. 家庭电路电灯接法【答案】 B【解析】【解答】解：A、根据安培定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；从而判断出通电螺线管的下端为N极，上端为S极．由同名磁极相互排斥，异名磁极相互吸引，可知小磁针的上端为N极，下端为S极，故A错误不符合题意．B、光先从空气射入玻璃，折射角小于入射角，光线会靠近法线；当光线从玻璃中射向空气时，折射角大于入射角，光线会远离法线，故B正确符合题意．C、该滑轮组可以有两种绕法，如图所示：第一图由两段绳子承担物重，F1为物重的，第二图由三段绳子承担物重，所以F2为物重的，所以第二图最省力，故C错误不符合题意．D、在家庭电路中，开关控制灯泡时，应让开关控制火线，把开关连接在灯泡和火线之间，故D错误不符合题意．故选B．【分析】（1）首先利用安培定则判断出通电螺线管的NS极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向．（2）光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．（3）要知道滑轮组承担物重的绳子段数越多，使用起来越省力．滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮．（4）家庭电路中，开关控制灯泡时，火线首先进入开关，然后进灯泡顶端的金属点，零线直接接灯泡的螺旋套，这样开关可以控制灯泡，并且在灯泡损坏时，断开开关，切断火线，操作更安全．7．某家庭电路中安装有“220V 10A”的空气开关（未画出），如图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A. B. C. D.【答案】D【解析】【解答】解：A、如图的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”，A不符合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，B不符合题意；C、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，C不符合题意；D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，D符合题意．故答案为：D．【分析】家庭电路中空气开关跳闸是因为电路中的电流过大造成，家庭电路中电流过大的原因：用电器的总功率过大和电路短路.分析电路是否有以上两种现象即可.8．关于安全用电，下列说法不正确的是（）A. 使用试电笔辨别火线时，手要接触笔尾的金属电极B. 插座中的两个线头接触会出现短路现象C. 家庭电路中的空气开关跳闸后，检查并排除故障后才能合上空气开关D. 家庭电路中，控制各个灯的开关都要安装在零线上【答案】 D【解析】【解答】A.使用测电笔时，手要接触金属笔尾，A不符合题意；B.插座的两个接线柱分别接火线和零线，若接触会出现短路，B不符合题意；C.家庭电路空气开关跳闸后，必须排除故障才可以合上开关，C不符合题意；D.家庭电路中，控制用电器的开关要接在用电器和火线间，D符合题意。

（物理）初中物理生活用电试题(有答案和解析)及解析一、生活用电选择题1．下列说法，错误的是（）A. 旗杆顶端安装有定滑轮，主要是因为定滑轮能够改变力的方向，使用更方便，但它的效率比动滑轮的低B. 小明打扫卫生时，费了很大的力将一桶水从厕所沿水平过道提到教室内，可他却“劳而无功”C. 煤、石油、天然气既是一次能源，又是不可再生能源D. 有金属外壳的家用电器，要用三脚插头把金属外壳接地，防止金属外壳漏电造成触电事故的发生【答案】A【解析】【解答】解：A、旗杆顶端安装有定滑轮，主要是因为定滑轮能够改变力的方向，使用更方便；使用定滑轮是不需要克服定滑轮重力而做额外功，但在使用动滑轮时要克服动滑轮的重力做额外功，在有用功相同时，使用定滑轮的总功小，则定滑轮的效率高，故A错误；B、将一桶水从厕所沿水平过道提到教室内，力的方向是竖直向上的，这桶水在水平方向上通过了距离，由于这桶水没有在力的方向上移动距离，所以力不做功，即“劳而无功”，故B正确；C、煤、石油、天然气既是一次能源，使用后短时间内不能重新获得，也是不可再生能源，故C正确；D、当用电器的金属外壳漏电时，人体接触家用电器金属外壳时容易发生触电事故，如果外壳接地，地线把人体短路，电流从地线流向大地，人不会发生触电事故；所以，有金属外壳的家用电器，要用三脚插头把金属外壳接地，防止金属外壳漏电造成触电事故的发生，故D正确．故选：A．【分析】（1）使用定滑轮可以改变力的方向，根据额外功的大小分析效率的高低；（2）根据做功的条件分析；（3）从能源是否可再利用的角度可分为可再生能源和不可再生能源，像风能、水能、太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属于可再生能源；可以从自然界直接获取的能源叫一次能源；（4）家庭电路中的触电事故，都是人体直接或间接跟火线接触造成的，金属外壳的用电器一定要接地，防止用电器漏电时发生触电事故．2．原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸B. 这个插座的火线和零线原来就相接触形成了短路C. 插头与这个插座接触不良形成了断路D. 插头插入这个插座时，导致火线和零线接触形成了短路【答案】D【解析】【解答】解：A、手机充电器的功率很小，使用后不会导致干路中总电流过大、保险开关跳闸，故A错误．B、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故B错误；C、若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，故C 错误；D、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，故D正确．故选D．【分析】内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器全部停止工作可知，是手机充电器的两个接头短路了．3．生活中具备安全用电意识非常重要。

（物理）九年级物理生活用电专项训练及答案及分析一、生活用电选择题1．小科夜晚下学回家，闭合电灯开关（如下图），发现电灯不亮，用测电笔分别测试灯泡两头的A、B 接线柱，氖管均发光，那么故障的可能原由是（）A. 进户火线开路B. 进户零线开路C. 灯泡灯丝开路D. 灯泡灯丝短路【答案】B【分析】【解答】解：测电笔的笔尖接触火线时，氖管发光。

用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡的两头与火线和零线相连是好的，电流能从火线流向灯泡两头但灯泡却不亮，说明电流经过灯泡后不可以流向零线，即零线断路。

故答案为： B【剖析】在正常状况下，测电笔测火线应亮，测零线应不亮，据此剖析理解.2．“生活到处有物理，留意察看皆学识”．下边对有关现象的解说，正确的选项是（）A. 塑料吸盘能贴在圆滑的墙上是利用了大气压强B. 用高压锅煮食品简单熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串连的D. 保险丝熔断后，能够用铜丝代替【答案】 A【分析】【解答】 A、塑料挂钩的吸盘能贴在圆滑的墙上，是因为遇到大气压强的作用，A 切合题意；B、用高压锅烧饭，是利用了锅内气压高升，水的沸点高升的原理， B 不切合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串连的， C 不切合题意；D、家庭电路中的保险丝熔断后，绝对不可以用铁丝或铜丝取代，不然或发生火灾， D 不切合题意．故答案为： A．【剖析】（ 1 ）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点高升的原理煮熟食品的；（ 3）家庭电路中各电器之间，插座和电器之间是并联的；（ 4）保险丝应采用电阻率大，熔点低的资料．3．如下图，连结灯泡的导线某处绝缘层损坏且相碰，这时灯泡会（）A. 烧坏B变.得更亮C正.常发光D不.能发光【答案】 D【分析】【解答】连结灯泡的导线因为绝缘皮损坏，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，因此保险丝会熔断；故答案为： D。
