多联机机组与冷水风冷模块机组方案比较分析多联机机组是由一个室外机和多个室内机组成的系统。
每个室内机都可以独立控制，通过室外机提供的冷热介质来进行空气冷却或热泵制冷。
冷水风冷模块机组则是通过制冷剂循环和冷水循环来进行制冷和冷却的系统。
下面将从以下几个方面进行比较。
首先，多联机机组在安装方面有一定的优势。
由于室内机和室外机之间只通过冷媒管道连接，所以安装相对简便。
而冷水风冷模块机组需要安装更多的管道和设备，所以安装复杂度更高。
其次，多联机机组在室内空调分区方面有一定的优势。
每个室内机都可以独立控制温度，可以根据具体需求进行分区控制。
而冷水风冷模块机组通常需要通过一组风机盘管来实现分区控制，灵活性不如多联机机组。
第三，多联机机组的起大功率时更加高效。
由于每个室内机都可以根据需要开关，所以在需要制冷或加热的区域时可以更好地匹配负荷需求。
而冷水风冷模块机组在低负荷时效率较低，因为风机盘管在低负荷时可能无法提供足够的冷水流量。
第四，冷水风冷模块机组的制冷效果较好。
由于冷水可以循环供应，所以在整个制冷过程中保持较为稳定的温度。
多联机机组在制冷过程中可能因为室内机的数量不同，导致制冷效果有所不同。
第五，多联机机组在耗电方面更节能。
由于多联机机组具有分区控制功能，当只需要制冷或加热区域时，可以关闭其他机组，从而减少能耗。
而冷水风冷模块机组由于需要维持冷水循环，所以无法根据具体需求来控制能耗。
综上所述，多联机机组和冷水风冷模块机组在不同方面具有不同的优势。
多联机机组适用于需要分区控制和频繁调整的场景，而冷水风冷模块机组适用于稳定制冷和冷却需求的场景。
因此，在选择空调方案时，应根据具体需求来进行综合考虑和评估。
格力产品技术问题百问百答（一期）格力电器股份有限公司技术服务部2010年7月螺杆机、离心机问题1. 风冷螺杆带热回收型机组是否有热泵型？空气源热泵（热回收）最大单机容量和组合容量是多少？水冷螺杆机组（带热回收）的冷媒是什么？ 答：1.风冷螺杆（带热回收）机组只有单冷型的，目前没有热泵型的。
2.空气源热泵（热回收）机组最大单机容量是80kW ，组合后最大容量是240kW 。
3.水冷螺杆机组（带热回收）的冷媒是R22。
问题2. 什么是温湿度独立控制系统？答：温湿度独立控制系统是相对于常规热湿联合处理系统而言的，它是指采用温度与湿度两套独立的空调控制系统，分别控制、调节室内的温度与湿度，从而避免了常规空调系统中热湿联合处理所带来的损失。
由于温度、湿度采用独立的控制系统，可以满足不同房间热湿比不断变化的要求，克服了常规空调系统中难以同时满足温、湿度参数的要求，避免了室内湿度过高（或过低）的现象。
新风处理机新风置换通风个性化送风…夏：高温冷水辐射（墙）干式风机盘管…冬：低温热空调设备 末端装置室内环境控制湿度控控制室内湿度与CO 2浓度控制室内温度温度控温湿度独立控制系统基本组成图温湿度独立控制空调系统的基本组成为：处理显热的系统与处理潜热的系统，两个系统独立调节分别控制室内的温度与湿度，参见上图。
处理显热的系统包括：高温冷源、余热消除末端装置，采用水作为输送媒介。
由于除湿的任务由处理潜热的系统承担，因而显热系统的冷水供水温度不再是常规冷凝除湿空调系统中的7ºC ，而是提高到18ºC 左右，从而为天然冷源的使用提供了条件，即使采用机械制冷方式，制冷机的性能系数也有大幅度的提高，格力高温离心机采用小压比技术COP 可高达9.18。
余热消除末端装置可以采用辐射板、干式风机盘管等多种形式，由于供水的温度高于室内空气的露点温度，因而不存在结露的危险。
处理潜热的系统，同时承担去除室内CO2、异味，以保证室内空气质量的任务。

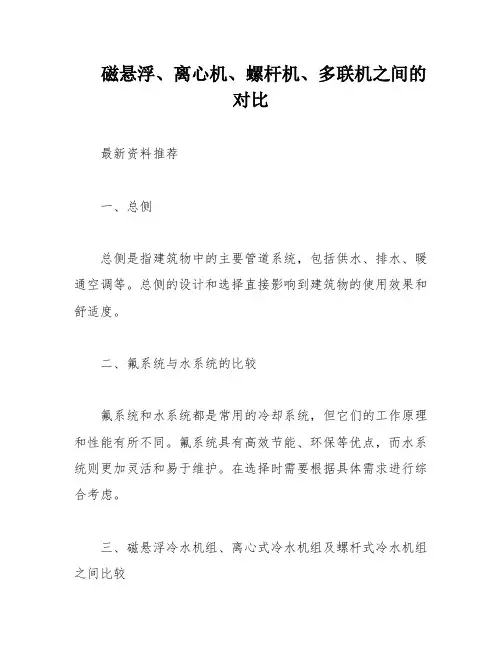

磁悬浮、离心机、螺杆机、多联机之间的对比最新资料推荐一、总侧总侧是指建筑物中的主要管道系统，包括供水、排水、暖通空调等。
总侧的设计和选择直接影响到建筑物的使用效果和舒适度。
二、氟系统与水系统的比较氟系统和水系统都是常用的冷却系统，但它们的工作原理和性能有所不同。
氟系统具有高效节能、环保等优点，而水系统则更加灵活和易于维护。
在选择时需要根据具体需求进行综合考虑。
三、磁悬浮冷水机组、离心式冷水机组及螺杆式冷水机组之间比较磁悬浮冷水机组、离心式冷水机组和螺杆式冷水机组都是常用的冷水机组类型，它们的特点和适用场景也有所不同。
磁悬浮冷水机组具有高效节能、稳定性好等优点，离心式冷水机组则更加适用于大型建筑物，而螺杆式冷水机组则具有运行稳定、噪音低等优点。
四、磁悬浮离心机组、螺杆式水冷冷水机组、离心式水冷冷机组及多联机组的年运行费用的对比在选择冷水机组时，除了考虑性能和适用场景外，还需要考虑年运行费用。
磁悬浮离心机组、螺杆式水冷冷水机组、离心式水冷冷机组及多联机组的年运行费用差异较大，需要进行详细的经济分析和比较。
在实际应用中，还需要根据具体情况进行选择和调整。
以上是关于冷却系统和冷水机组的一些比较和分析，希望能对大家有所帮助。
在选择和设计时，需要根据具体需求进行综合考虑，选择最适合的方案。
最新资料推荐：目前市场上的中央空调系统主要分为两类：氟系统和水系统。
氟系统包括大金、XXX、美的、XXX、XXX等品牌的多联系，而水系统则包括XXX、约克、特灵、捷丰、顿汉布什、XXXXXX等品牌的冷水机组。
氟系统和水系统的比较：水冷机组多联机是一种集中产生冷量，但分散处理各房间负荷的空调系统型式。
该系统由中央空调主机和室内末端装置制冷剂系统组成，以制冷剂为输送介质，通过水管系将主机提供的空调冷水输送到室内末端装置，由室内机进行热交换来消除房间内热负荷。
总初投资约为350元/㎡左右。
氟系统则采用直接蒸发式换热器和风机组成，通过管路能够向若干个室内机输送制冷剂液体。
格力中央空调系列有:GMV多联机系列GRII、GRIII数码多联空调机组GRh系列热回收数码多联空调机组GRe系列超低温热泵数码多联机组GP系列变频多联空调机组GPj系列智能变频多联空调机组GJ系列智能多联空调机组GH系列家用一拖多空调机组Free系列直流变频多联机组Gpd[Ⅲ]直流变频多联空调机组Gpd[Ⅳ]直流变频多联空调机组Gpd[Ⅴ]直流变频多联空调热水机组离心机系列C系列离心式水冷冷水机组CT系列高温离心机水冷冷水机组模块机系列MB系列模块式风冷冷（热）水机组MR系列热回收模块机螺杆机系列LH系列满液式水冷螺杆冷水机组LM系列螺杆式风冷冷（热）水机组LS系列地源热泵螺杆机满液式水冷螺杆冷水机组(R134a)LYC系列乙二醇螺杆式液体冷却机组特种机系列TH系列风冷恒温恒湿空调机组风管机系列A1系列普通静压风管机B系列超薄风管机B系列模块化风管机D系列全新风工况风管机户式机系列H系列户式中央空调机组HS系列水源热泵空调机组单元机系列DF系列风冷柜式空调机组DL系列水冷柜式空调机组C系列末端产品系列ZF系列风机盘管ZG系列柜式风机盘管ZK系列组合式空调机组SB系列双层可调格栅出风口FS系列方形散流器DB系列单层百叶回风口热水机系列直热型“空气能”热泵热水机组空调热水器格力（水力士）直热循环式热水机循环型“空气能”热泵热水风管机系列:冷量范围:2.6-14kW 冷量范围:2.3-6.5kW 室外机冷量范围:2.3-7.5kW 冷量范围:12-14kWB系列模块化风管机D系列全新风工况风管机冷量范围:20-60kW 冷量范围:20-36kWGMV多联机系列:GRII、GRIII数码多联空调机组GRh系列热回收数码多联空调机组GRe系列超低温热泵数码多联机组GP系列变频多联空调机组GPj系列智能变频多联空调机组GJ系列智能多联空调机组GH系列家用一拖多空调机组Free系列直流变频多联机组Gpd[Ⅲ]直流变频多联空调机组Gpd[Ⅳ]直流变频多联空调机组Gpd[Ⅴ]直流变频多联空调热水机组。
多联机、风冷模块机、大型水机优劣对比一、系统分析：1、多联机是一次冷媒系统,是常说的氟机（氟系统）；风冷模块和大型水机（螺杆机、离心机+锅炉）都是水系统，属于二次冷媒系统。
2、在这三种中央空调里多联机单台制冷量小,风冷模块次之,大型水机最大。
3、应用面积：多联机广泛应用于中小型工程（5000m2以下）,风冷模块应用于中型工程（10000m2以下）,大型水机应用于高楼或大型工程。
4、多联机是一次压力设备,系统组成小而有限（管路越长、落差越大，能耗就相应增加那么机组选配时负荷就要相应增大）。
风冷模块和大型水机是二次压力系统(水泵二次加压)所以可以组成大落差和大面积的空调系统。
5、多联机组、风冷模块机组的主机均无需安装在机房内，不需额外配备燃气锅炉制暖，但放置就位同样需占用一定的空间场地；大型水机安装在机房内，制暖靠燃气锅炉，另需安装专门的冷却塔用于水循环进行冷热交换。
6、适用场所：风冷模块、大型水机较适应同时使用率高的建筑，同比较多联机节能；但是如果是同时使用率低的大型建筑，比如说出租给别人的商铺、办公楼，每个商铺开门及关门的时间不一样，或者还有餐厅，超市等，使用多联机则要更节能，运行费用也就相对低一些。
简单来说就是多联机更便于分散控制，风冷模块、大型水机更有利于集中控制。
6、维护、室内设备增减、改造：○1.多联机受厂家参数限制，拖带的室内机台数有限,不能超过厂家的设计台数；风冷模块和大型水机则可以随意配置室内机台数（只要能满足冷量要求即可）。
○2.多联机是氟系统，管道破损或室内设备增减需补充整个系统的冷媒（氟利昂），费用相当高；风冷模块、大型水机是水系统，管道破损或室内设备增减、改造则只需补充整个系统的水量，费用相对较低，但此系统需每年必须定期专业的维护和保养。
二、机型优劣对比:1、多联机缺点是投资较高,单一系统小,不能超配太多，可改造灵活性低。
优点是系统组成简单,安装简便,故障率低,技术先进,(只要会使用家用空调就会使用多联机)节能,性价比较高，后期维护几乎为零。
多联机和模块机的对比方案1.结构对比：多联机系统由一个外部机组连接多个室内机，室内机可以独立控制温度，但共享外部机组。
而模块机系统由相互独立的多个机组组成，每个机组具有独立的控制和运行。
2.空调量对比：多联机系统的外部机组一般更大，并具有更高的制冷和制热能力，可以满足多个室内机的需求。
而模块机系统由多个相对较小的机组组成，每个机组的容量较小。
当需求量较大时，可以通过添加机组扩充系统容量。
3.室内温度控制对比：多联机系统中，每个室内机都有独立的温度控制功能，可以根据不同需求设定不同的温度。
而模块机系统中的每个机组仅能控制单个室内空间的温度，无法根据不同室内空间的需求而进行独立调节。
4.管道设计对比：多联机系统依赖一套中央管道系统将外部机组与室内机连接起来，因此在安装过程中需要考虑管道的设计和铺设。
而模块机系统则不需要管道连接，每个机组可以独立安装，更加灵活。
5.安装成本对比：在安装多联机系统时，需要考虑管道系统的设计和安装，因此需要耗费一定的人力和材料成本。
而模块机系统相对来说安装成本更低，因为无需管道系统的设计和安装。
6.维护和维修对比：多联机系统中的室内机和外部机组共享一个冷媒循环系统，因此维护和维修起来更加复杂。
而模块机系统中的每个机组都具有独立的冷媒循环系统，维护和维修更加简单方便。
7.应用场景对比：多联机系统适用于需要同时控制多个室内空间温度的场景，如大型办公楼、商场等。
模块机系统适用于需要独立控制室内空间温度的场景，如酒店客房、小型办公室等。
综上所述，多联机和模块机在结构、功能、适用场景等方面存在差异。
多联机适用于需要同时控制多个室内空间温度的场景，具有较高的制冷和制热能力，但在安装和维护上成本较高。
模块机适用于需要独立控制室内空间温度的场景，安装成本较低，但在容量方面相对有限。
根据具体需求和预算，选择符合实际情况的空调系统是较为合理的选择。
风冷模块热泵系统与VRV多联机系统的比较
一、性能特点的比较
另外，新型VRV采用的直流变频号称比交流变频节电，但是同样有很多缺点：
1、仍然很费电：因为还是要经过一次从交流电到直流的变频，变频器损失这一块虽然比以前要少，但是还是达到耗电的10％左右。
2、回气问题：直流变速用来解决回油问题的方法是强制回油循环，但是这就会在低负荷运行时（所开的室内机很少），全部压缩机都在满负荷运行5分钟左右，极度浪费电力，而这种回油循环是周期性的，且周期很短。
3、温度控制延时性还是没有解决：直流变速是交流电变成直流电后直接控制改变压缩机转速，在负荷降低时，转速可以迅速下降，但是在负荷突然上升时，比如在餐馆用餐高峰，电影院观众入场，压缩机需要逐级变速，否则排气温度会一下子过高，引起问题，因此需要几分钟的延时。
4、电磁污染问题：交流变直流是必然引起对平时正常的谐波干扰，造成锯齿波，引起对于电磁波敏感的精密设备，如手机，卫星电视等的干扰。
日本产品在中国销售的三相的压缩机，由于国家标准控制不严及改装费用问题，都没有加控制电磁污染的问题。
浅析多联机空调系统的设计及应用【摘要】多联机空调系统是一种先进的空调系统，通过多个室内机与一个室外机相连接，实现多房间的独立控制。
本文从多联机空调系统的设计原理、应用场景、优势、未来发展趋势和节能特点等方面进行了探讨。
多联机空调系统的设计原理是基于变频技术和智能控制系统，能够实现不同房间的独立控制，提高舒适度和节能效果。
该系统广泛应用于大型商业建筑、酒店和办公楼等场景，具有节能、智能和便捷的优势。
未来，多联机空调系统将继续发展，更加智能化和高效化。
在建筑节能中，多联机空调系统发挥着重要作用，能有效减少能源消耗，降低运行成本。
了解多联机空调系统的设计及应用对于建筑节能和环境保护具有重要意义，其广泛应用前景值得期待。
【关键词】多联机空调系统、设计原理、应用场景、优势、未来发展趋势、节能特点、重要性、广泛应用前景、建筑节能、作用1. 引言1.1 多联机空调系统概述多联机空调系统是一种集中供冷和供暖的系统，主要由一个或多个室外机和多个室内机组成。
不同于传统的单一室内机系统，多联机空调系统可以同时连接多个室内机，实现不同房间的独立温度控制。
这种系统在商业建筑、办公楼和大型住宅区等大空间场所得到广泛应用，可以有效解决传统单一室内机系统无法覆盖的大面积空间的供暖和制冷问题。
多联机空调系统通过室外机和室内机之间的多对多连接，可以根据不同房间的需求分别调节温度，实现个性化的空调控制。
这种系统设计灵活、安装简便，且能够提高空调系统的运行效率和节能效果。
多联机空调系统还具有较高的可靠性和稳定性，能够确保整个系统长时间稳定运行。
多联机空调系统是一种先进的供冷和供暖系统，具有灵活、高效、节能等特点，逐渐成为建筑空调领域的主流选择。
在未来的发展中，多联机空调系统有望进一步完善和创新，为建筑节能和环保做出更大的贡献。
2. 正文2.1 多联机空调系统的设计原理多联机空调系统的设计原理是基于多个室内机与一个室外机相连组成的系统。
第一部分GMV多联机系列模块化GMV室外机双风机上出风GMV室外机单风机上出风GMV室外机双风机侧出风GMV室外机单风机侧出风GMV室外机- 1 -第一篇GMV多联室外机组第一章GMV多联室外机组综述一、GMV系列室外机族谱图（请参见下一页）二、GMV系列多联机组产品特点◆机型丰富、选择自由a. 强大的室外机阵容格力的GMV多联机目前已开发出的系列包括数码多联、直流变频多联、交流变频多联、智能变频多联、智能多联等，各大系列又因为用户的需求和机组本身的特点可划分为多个子系列，可满足几乎所有需要应用多联机组的场合。
b. 灵活多变的室内外机搭配GMV系列多联空调机组一台室外机可任意搭配不同类型、不同容量的室内机。
按房间的用途和装修特点，可以选择的室内机型式包括高静压风管式、超薄风管式、四面出风天井式、单面出风天井式、挂壁式等。
广泛应用于不同规模、不同用途的现代家居空间、商业场所、办公环境以及日益增多的高档别墅、公寓、复式楼等。
尤其适合于负荷变化较大的环境。
◆长距离的冷媒管路GMV多联机的室内外机之间可实现高落差和长配管连接。
机组允许落差和配管长度由于室外机之间的区别而有所不同(详见后续各章节中具体的机型高落差和长配管参数)。
◆设计、安装高效a．设计简化GMV多联机组是一次冷媒系统，由冷媒配管直接传递冷量。
相对于传统的二次冷媒系统，GMV无需庞大笨重的配套系统和复杂的管路设计。
b．安装轻便无需专用机房，简单的配管和布线系统、轻便的室内/室外机，让少数安装人员在很短的时间内就可以轻松完成安装。
轻量型的室外机使您甚至可以利用大楼内的电梯进行搬运。
室外机运行时震动很小，楼层无需另外加固。
- 2 -格力中央空调设计选型手册 GMV 多联室外机组综述- 3 -GMV 多联机型谱图数码多联数码多联系列（GR ）* GMV-R100W/H GMV-R120W/H GMV-R140W/H(S) GMV-R160W/H(S) GMV-R200W2/B GMV-R220W2/BGMV-R260W2/B GMV-R300W2/B GMV-R420W3/B GMV-R450W3/A GMV-R560W4/AGMV-R620W4/AGMV-R860W6/A GMV-R900W6/A外形图数码多联R410A 系列（GR ）*GMV-R120W/Na GMV-R160W/NaSGMV-R260W2/Na GMV-R300W2/NaGMV-R450W3/NaGMV-R560W4/Na GMV-R600W4/NaGMV-R860W6/Na GMV-R900W6/Na外形图模块化数码系列(GRm)*GMV-Rm224W/D GMV-Rm280W/DGMV-Rm335W/DGMV-Rm450W/D GMV-Rm600W/DGMV-Rm448W2/D GMV-Rm504W2/D GMV-Rm560W2/D GMV-Rm615W2/DGMV-Rm670W2/DGMV-Rm728W3/D GMV-Rm784W3/D GMV-Rm840W3/D GMV-Rm895W3/D GMV-Rm950W3/D GMV-Rm1005W3/DGMV-Rm1050W2/D GMV-Rm1200W2/DGMV-Rm1350W3/D GMV-Rm1500W3/DGMV-Rm1650W3/D GMV-Rm1800W3/D外形图R410A 模块化数码系列(GRm)*GMV-Rm224W/Na GMV-Rm280W/Na GMV-Rm335W/Na GMV-Rm400W/Na GMV-Rm450W/Na GMV-Rm504W/Na GMV-Rm560W2/Na GMV-Rm615W2/NaGMV-Rm670W2/Na GMV-Rm730W2/Na GMV-Rm800W2/Na GMV-Rm850W2/Na GMV-Rm900W2/Na GMV-Rm954W2/NaGMV-Rm1008W3/Na GMV-Rm1070W3/Na GMV-Rm1135W3/Na GMV-Rm1200W3/Na GMV-Rm1250W3/Na GMV-Rm1300W3/Na GMV-Rm1350W3/Na GMV-Rm1405W3/Na GMV-Rm1458W3/Na GMV-Rm1512W3/Na GMV-Rm1600W4/Na GMV-Rm1650W4/Na GMV-Rm1700W4/Na GMV-Rm1750W4/Na GMV-Rm1800W4/Na GMV-Rm1854W4/Na GMV-Rm1908W4/Na GMV-Rm1962W4/NaGMV-Rm2016W4/Na外形图超低温热泵系列（GRe ） GMV-Re120WGMV －Re150W/S GMV －Re160W/SGMV-Re280W2外形图变频多联直流变频系列(GPd)*GMV-Pd50W/Na GMV-Pd70W/NaGMV-Pd100W/Na GMV-Pd120W/NaGMV-Pd140W/Na GMV-Pd160W/Na GMV-Pd160W/NaS GMV-Pd180W/NaS外形图模块化直流变频系列(GPdm)*GMV-Pdm224W/Na GMV-Pdm280W/Na GMV-Pdm335W/Na GMV-Pdm400W/NaGMV-Pdm450W/Na GMV-Pdm504W2/Na GMV-Pdm560W2/Na GMV-Pdm615W2/Na GMV-Pdm670W2/Na GMV-Pdm730W2/Na GMV-Pdm785W2/Na GMV-Pdm850W3/Na GMV-Pdm900W3/N GMV-Pdm950W3/Na GMV-Pdm1005W3/Na GMV-Pdm1065W3/Na GMV-Pdm1130W3/Na GMV-Pdm1180W3/Na GMV-Pdm1235W3/Na GMV-Pdm1300W3/Na GMV-Pdm1350W3/Na GMV-Pdm1405W4/Na GMV-Pdm1456W4/Na GMV-Pdm1520W4/Na GMV-Pdm1570W4/Na外形图交流变频系列（GP ）*GMV-P120W/H(S)GMV-P140W/HS GMV-P160W/HSGMV-P180W/HSGMV-P280W2/D外形图智能变频系列（GPJ ）* GMV-P110W2/J GMV-P120W2/JGMV-P125W2/J GMV-P135W2/JGMV-P150W2/J外形图设计选型手册GMV多联机系列- 4 -格力中央空调◆控制方便a. 远程布线远程布线系统可将多台室内机和室外机串联起来，最长通讯距离根据机型不同可达到1～4公里。
风冷水系统VS多联机氟系统风冷模块式冷热水机组一一水系统VS VRVII系统多联机机组一一氟系统一、系统介绍二、初投资三、设计灵活性四、环保五、安装六、维修七、压缩机寿命八、泄漏问题九、运行费用十、舒适度1、水系统此类系统由室外主机和室内末端装置组成，通过室外主机提供空调冷/热水，由水管系统输送到室内末端装置，水与空气在室内末端处进行热交换来消除房间冷/热负荷。
是一种集中产生冷/热量，但分散处理各房间负荷的空调系统型式。
2、氟系统：制冷剂系统以制冷剂为输送介质，采用变制冷剂流量技术，室外主机由室外侧换热器、压缩机和其他制冷附件组成，室内机由直接蒸发式换热器和风机组成。
一台室外机通过管路能够向若干个室内机输送制冷剂液体。
通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。
:、初投资所以室外机冷量一般可小于室内机总冷量水系统初投资较低三、设计灵活性四、环保五、安装六、维修风冷模块式冷热水机组低压水系统，管路压力不超过5公斤，不易泄漏，一般不需维修系统管路。
机组全部使用通用零件，永远可以在市场上购买到维修所需的零配件。
未来发生系统增容时，由于末端的通用性，没有任何后顾之忧室外机冷媒系统一般不需定期维护；水系统定频压缩机的维修和更换费用较低，制冷回路及控制简单清晰，维修方便。
多联机高压冷媒管路系统（夏季运行时压力可达20公斤，不运行时也有约10公斤），易泄漏在安装维修工程中，需要使用大量的指定的配件。
不同品牌的系统配件不能相互匹配，即使是同一品牌的产品，不同时期的产品也不能相互通用；氟系统需专人定期维护，并需定期补充制冷剂以保证制冷效果；多联机系统压缩机的维修和更换费用较高，制冷回路及控制复杂，维修复杂。
在维修方面，水系统优于多联机氟系统七、压缩机寿命八、泄漏问题九、运行费用风冷模块式冷热水机组室内机可单独控制的系统在部分负荷时，压缩机通过启停控制，利用水系统的蓄冷/热作用来避免不必要的能耗；风冷模块式冷热水机组采用模块化设计，每个模块可以根据末端使用负荷大小，通过微电脑控制进行分级启动、卸载。
第二章GMV多联空调机组室内机(R22)注：GMV 多联空调机组室内机（R22）可搭配GR 数码多联空调机组（R22）、GRm 模块化数码多联空调机组（R22）、GRe 超低温热泵数码多联空调机组。
一、普通风管机1、产品概述室内机普通静压配置，符合家居环境的要求，能将凉爽/ 温暖均匀送至室内的每一处空间, 风量小,噪音低。
四档风机配置，可根据实际的工程需要调整室内机的静压及风量，有效的解决了风声和风量的冲突问题。
◆灵活设置，均匀送风风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要。
◆安装方便，简洁美观在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管。
也可以根据回风位置及室内机安装位置的不同选择下部回风或后部回风。
◆换新风功能，改善室内空气品质可根据需要引入新鲜空气，改善室内空气品质。
2、产品外形图GMV-R22P/H、 GMVR-R22P/H GMV-R25P/H、 GMVR-R25P/HGMV-R28P/H、 GMVR-R28P/H GMV-R32P/H、 GMVR-R32P/HGMV-R36P/H、 GMVR-R36P/H GMV-R40P/H、 GMVR-R40P/HGMV-R45P/H、 GMVR-R45P/H GMV-R50P/H、 GMVR-R50P/HGMV-R56P/H、 GMVR-R56P/H GMV-R63P/H、 GMVR-R63P/HGMV-R71P/H、 GMVR-R71P/H GMV-R80P/H、 GMVR-R80P/H GMV-R90P/HS、 GMVR-R90P/H GMV-R100P/HS、 GMVR-R100P/H GMV-R112P/HS、 GMVR-R112P/H GMV-R125P/HS、 GMVR-R125P/H GMV-R140P/HAS、GMVR-R140P/HA注：① .本机组设计执行标准GB/T 18837-2002。
第三篇 GMV多联机组能力修正、工程设计及安装、供货范围第一章 GMV多联机组能力修正及选型一、能力修正1. 容量代码室内机容量代码=室内机额定制冷量的数值（以W为单位）×室外机容量代码=室外机额定制冷量的数值（以W为单位）×例：GMV-R300W2/B室外机额定制冷量为30000W，其容量代码为300；GMV-R25P/D风管室内机额定制冷量为2500W，其容量代码为25。
2. 室内机和室外机能力修正的方法各室内机能力=室外机能力×室内机容量/同时运行的室内机容量室外机能力=室外机额定工况能力×室内、外界温度条件的修正系数×（配管距离的修正系数+室内外机高低差的修正系数）同时运行的室内机总容量决定室外机额定工况能力室内机容量代码之和小于等于室外机容量代码时，室内机容量代码之和等于室外机额定工况能力室内机容量代码之和大于室外机容量代码时，室外机额定工况能力等于其额定制冷量室内、外界温度条件修正系数a. 与温度条件有关的制冷能力修正系数b. GR、GRm、GRh、GP、GPd、GPdm、GPJ系列多联机组与温度条件有关的制热能力修正系数201格力中央空调 -c. GRe系列低温热泵数码多联机组与温度条件有关的制热能力修正系数配管距离的修正系数（R22机型）202格力中央空调 -v1.0 可编辑可修改203格力中央空调 -制热a. 相当的配管长度计算方法相当的配管长度 = 最远端室内机至室外机气体配管长度+最远端室内机至室外机气体配管上的弯头数 × 弯头相当的配管长度（查下表） +最远端室内机至室外机气体配管上对应的的分歧管数×分歧管对应的配管长度b. 90o弯头相当的配管长度计算方法 90o弯头相当的配管长度 气体配管直径（mm ）相当长度(m)c. 分歧管的相当长度按Y 型分歧管一个，分歧集管一个计算。
室内机、室外机高低差的修正系数（R22机型）当室内机与室外机存在落差时，配管距离的修正系数应减去下列值。
格力中央空调多联机介绍本文对市面上常见的格力多联机机型做了一些介绍。
详情可见公司官网：1、Free系列直流变频多联机组Free系列直流变频多联空调机组，是格力公司自主研制开发的新型多联空调机组，结合中央空调的舒适、高档和分体空调机安装方便、灵活等优势，运行经济高效。
Free系列直流变频多联空调机组可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。
★单室外机：只有一个室外机，安装省时、省工、省空间，安全可靠、美观大方。
★多室内机：室内机有风管送风式和挂壁式两大类，可根据实际需要任意选配；一个室外机带多个室内机可同时满足单个或多个房间使用，每个室内机可单独控制，使用方便。
★多种余压设计，使用范围广：同一风管送风式室内机只需改变室内机接线就可进行高静压或普通静压运行，使用方便、范围广。
★内机安装灵活：根据实际情况，室内机可以灵活确定送回风形式、冷凝水接出方向、风口型式。
★更精心设计:机组结构设计科学，安装、检测、维修、保养极为方便；室内机身高度最薄185mm，最高仅300mm。
★保温材料性能优良：室内机采用优质保温材料，防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能。
★运行可靠：机组安全保护功能齐全，具有强大故障自诊断功能；(详见“微电脑控制系统”)。
★高效节能：采用名牌压缩机；蒸发器采用亲水膜铝箔、内螺纹铜管，换热效率高，提高了机组的能效比。
★室内空气品质好：机组送风管可接多个风口，使室内空调温湿度达到均匀，并且风管送风式室内机预留的新风管可接入新风，室内空气质量优良。
★使用方便：简洁的全中文控制器(或灵活的遥控器)使你对机组控制自如。
适用场所：Free系列直流变频多联空调机组可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。
特别适合中小型商用和工业应用建筑空调工程。
2、GH系列家用一拖多空调机组GH系列家用一拖多空调机组使用特性1、所有房间一个空调系统，整体运行更加节能；2、内机可引入新风，提高室内空气品质；3、空调专业人士进行空调设计，优化送回风方式，房间温度均匀，温馨舒适；4、每个房间的空调可以独立控制，满足家庭中中不同使用者的个性要求；5、考虑到不需要同时使用所有房间的空调特性，空调室外机可适当选的偏小，节约初装成本。
GMV数码多联空调机组本手册适用下列室外机组及其所搭配的室内机：GMV-R600W4/A GMVL-R600W4/AGMV-R500W4/A GMVL-R500W4/AGMV-R400W3/A GMVL-R400W3/AGMV-R300W2/B GMVL-R300W2/BGMV-R250W2/B GMVL-R250W2/BGMV-R200W2/B GMVL-R200W2/B目录一、产品型号表示方式 (3)二、产品特点 (4)三、微电脑控制系统 (5)四、集中控制和远程监控 (6)五、室外机 (8)六、室内机 (11)七、能力修正 (23)八、室内外机组的连接 (28)九、机组接线图 (32)十、电力参数 (34)十一、其它要求 (37)一、产品型号表示方式1. 室内机型号表示方式GMVL—R70P/A：表示名义制冷量为7000W的风管式单冷型多联空调室内机。
2. 室外机型号表示方式型号示例：GMV—R300W2/B：表示有两个压缩机的名义制冷量为30KW的B系列的数码多联热泵型空调室外机。
二、产品特点GMV数码多联空调机组采用新型数码涡旋容量可调压缩机技术，设计安装方便灵活，运行经济高效。
具体特点如下：1. 灵活自由的室内机组成a. 室内机最大总容量可达室外机容量的135%。
室外机容量不同，可连接的室内机台数不同。
一台室外机最多可连接三十二台室内机。
b. 按各个房间的用途和装修特点，可以选用不同型式、不同容量的室内机，使室内装修谐调美观；可以连接的室内机有天井式、挂壁式、暗藏风管式、低静压超薄风管式、座吊两用式及落地式等机型。
2. 先进的PWM容量可调压缩机技术a. GMV系统的容量调节采用新型数码涡旋压缩机技术，通过改变压缩机卸/负载比率实现从10%～100%范围内的容量无级调节。
b. PWM（Pulse-Width Modulation）数码容量调节电磁阀通过压力控制压缩机轨道涡旋盘和固定涡旋盘的离合，从而实现卸/负载的目的。
