混凝土电阻率测试说明书

混凝土电阻率测试标准一、前言混凝土电阻率测试是混凝土结构材料性能检测中的一个重要内容，它能够反映混凝土的物理性质和电学性能，对混凝土的质量评估、检验和检查具有重要的意义。

本文就混凝土电阻率测试的标准进行详细的介绍。

二、测试仪器混凝土电阻率测试所使用的仪器是电阻率测试仪，它是一种专门用于测量混凝土电阻率的设备。

电阻率测试仪要求满足以下条件：1.精度高：电阻率测试仪的测试精度应达到0.1%以上。

2.稳定性好：电阻率测试仪的测试结果应具有良好的稳定性。

3.可靠性高：电阻率测试仪的测试结果应可靠，且不易受干扰。

4.操作简便：电阻率测试仪的操作应简便易行，且易于掌握。

三、测试方法混凝土电阻率测试的方法主要有两种：针对小样品的测试和针对大样品的测试。

1. 针对小样品的测试（1）测试前准备① 选取代表性的混凝土试块样品，并将其表面清洁干净。

② 测试前应将试块样品放在标准温度下静置24小时以上，以使其达到相对稳定的状态。

③ 在测试前应将电阻率测试仪进行校准。

（2）测试过程① 将电极插入混凝土试块样品中，注意保持电极的稳定。

② 在测试前应进行预处理，并记录下电极的位置及相应的电阻率数值。

③ 测试过程中应保持恒定的电流，且测试时间不宜过长。

（3）测试结果的处理① 测试结束后，应将测试结果进行统计，并计算出平均值。

② 将测试结果与相应的标准值进行比较，以确定混凝土的电阻率是否合格。

2. 针对大样品的测试（1）测试前准备① 选取代表性的混凝土结构样品，并将其表面清洁干净。

② 测试前应将混凝土结构样品进行标记，以便于测试时进行识别。

③ 在测试前应将电阻率测试仪进行校准。

（2）测试过程① 将电极插入混凝土结构样品中，并采用多点测量的方法进行测试。

② 在测试过程中应保持恒定的电流，并采用多次测量的方法来获取更加准确的测试结果。

（3）测试结果的处理① 测试结束后，应将测试结果进行统计，并计算出平均值。

② 将测试结果与相应的标准值进行比较，以确定混凝土结构的电阻率是否合格。

混凝土中使用电阻率检测质量的方法混凝土是一种常见的建筑材料，广泛应用于建筑、道路、桥梁等工程中。

因此，混凝土的质量非常重要。

通常，为了确保混凝土的质量，需要进行一系列的检测。

其中一个重要的检测方法是使用电阻率检测。

本文将介绍混凝土中使用电阻率检测质量的方法。

一、电阻率检测的原理电阻率是介质中电阻和导电性的量度。

在混凝土中，电阻率与混凝土中的水分含量和离子浓度有关。

水分含量和离子浓度越高，电阻率就越低。

因此，通过测量混凝土的电阻率可以评估混凝土的含水量和离子浓度，进而判断混凝土的质量。

二、电阻率检测的步骤1.准备工作在进行电阻率检测之前，需要进行一些准备工作。

首先，需要准备好测试仪器。

测试仪器通常由电极和电阻计组成。

其次，需要准备好混凝土样本。

样本的大小可以根据需要进行调整。

最后，需要将混凝土样本放置在恒温恒湿的条件下，以确保样本的温度和湿度稳定。

2.测量电阻率将电极插入混凝土样本中，然后将电阻计连接到电极上。

打开电阻计，开始测量电阻率。

在测量过程中，需要注意保持样本的温度和湿度稳定。

通常，需要进行多次测量，以获得准确的结果。

3.分析数据将测量到的数据进行分析，以评估混凝土的质量。

通常，可以将测量到的电阻率与标准值进行比较。

如果测量到的电阻率低于标准值，则说明混凝土的含水量和离子浓度较高，质量较差。

相反，如果测量到的电阻率高于标准值，则说明混凝土的含水量和离子浓度较低，质量较好。

三、电阻率检测的注意事项1.保持样本的温度和湿度稳定混凝土的电阻率与温度和湿度有关。

因此，在进行电阻率检测时，需要保持样本的温度和湿度稳定。

如果样本的温度和湿度发生变化，将会影响测量结果的准确性。

2.选择适当的电极电极的大小和形状会影响测量结果的准确性。

因此，在进行电阻率检测时，需要选择适当的电极。

通常，电极的大小应该与样本的大小相匹配，以确保测量结果的准确性。

3.进行多次测量在进行电阻率检测时，需要进行多次测量，以获得准确的结果。

混凝土电阻率检测方法一、前言混凝土是一种广泛应用的建筑材料，其性能和质量对于建筑物的安全性和耐久性有着至关重要的影响。

其中，混凝土的电阻率是一个重要的指标，可用于评估混凝土的质量和性能。

本文将介绍混凝土电阻率检测的方法和步骤。

二、混凝土电阻率基本概念混凝土电阻率是指混凝土内部电阻的大小。

混凝土作为一种复杂的多相介质，其电阻率不仅与水泥、骨料等材料的电性质有关，还与混凝土中的孔隙率、含水率、温度等因素有关。

一般来说，混凝土电阻率越大，其质量和性能越好。

三、混凝土电阻率检测仪器和设备1.电阻率测量仪：用于测量混凝土的电阻率，常见的有四线法电阻率测量仪和二线法电阻率测量仪。

2.电极：用于将电流和电压引入混凝土中进行电阻率测量，常见的有直径为10mm的钢针电极和直径为50mm的电极板。

3.连接线：连接电极和电阻率测量仪的导线，要求导线电阻小，接触良好。

4.计算机：用于数据处理和分析，通常与电阻率测量仪配套使用。

四、混凝土电阻率检测步骤1.准备工作(1)确定混凝土电阻率测量的位置和方向。

(2)根据测量位置和混凝土的厚度选择合适的电极。

(3)清理混凝土表面，保证电极与混凝土接触良好。

(4)连接电极和电阻率测量仪，确认连接线接触良好。

(5)开启电阻率测量仪和计算机，进行预热。

2.测量混凝土电阻率(1)根据电极大小和混凝土厚度确定电极间距，一般要求电极间距不大于混凝土厚度的1/3。

(2)按照电阻率测量仪的说明书进行操作，选取合适的测量模式和参数。

(3)将电极插入混凝土中，保证电极与混凝土接触良好。

(4)进行电阻率测量，一般要求进行多次测量并取平均值，以提高测量的准确性。

3.数据处理和分析(1)将测量数据输入计算机，进行数据处理和分析。

(2)根据混凝土电阻率的变化趋势，评估混凝土的质量和性能。

(3)将测量结果与设计要求进行比较，确定混凝土是否符合要求。

五、混凝土电阻率检测注意事项1.选择合适的电极和电极间距，以保证测量准确性。

混凝土电阻率检测技术规程一、前言混凝土电阻率检测是混凝土结构检测中的一项重要工作。

电阻率检测可用于评估混凝土质量、损伤程度、耐久性和预测混凝土的性能。

为了确保电阻率检测的准确性和可靠性，本技术规程将详细介绍混凝土电阻率检测的方法、仪器、操作步骤等相关内容。

二、仪器和设备2.1 电阻率仪：应选用精度高、稳定性好的电阻率仪器，例如DY-40型电阻率仪。

2.2 测量电极：电极应选用金属材料，如铜、铝等，尺寸应满足要求，电极表面应平整光滑，无明显损伤。

2.3 测量导线：应选用规格合适、电气导性能优良的导线，导线应与电极连接紧固可靠，无接触不良、接触电阻过大的情况。

三、检测方法3.1 检测前准备（1）选取检测位置：选取代表性位置进行检测，尽可能选取混凝土结构中不同部位的位置进行测量。

（2）检测前处理：将测量电极与混凝土接触表面清洁干净，确保测量电极与混凝土接触面光滑平整，无明显损伤。

（3）测量方向：应按照设计规定的方向进行测量，如无设计规定，应按照混凝土结构的主要方向进行测量。

3.2 实施测量（1）测量电极的布置：将测量电极按照测量方向均匀布置在混凝土结构表面上，电极间距应根据混凝土结构的大小及要求确定。

（2）连接电极和电阻率仪：将测量电极与电阻率仪连接，确保连接紧固可靠。

（3）测量：按照电阻率仪的操作说明进行测量，并记录每个电极的测量值。

3.3 结果处理（1）数据处理：将每个电极的测量值输入计算机中，计算出混凝土结构的平均电阻率。

（2）结果判定：根据混凝土结构的设计要求和检测标准，判定电阻率是否符合要求。

四、注意事项4.1 检测时应注意安全，避免触电、烫伤等事故发生。

4.2 检测时应注意环境条件，避免在强电场、强电磁干扰等环境下进行测量。

4.3 检测时应注意测量电极与混凝土接触面的平整度，避免测量误差。

4.4 检测时应注意测量电极的布置，应按照混凝土结构的设计规定进行布置，避免测量误差。

4.5 检测时应注意测量电极的连接，应确保连接紧固可靠，避免接触不良、接触电阻过大的情况。

混凝土电阻率检测方法一、前言混凝土电阻率检测是一种常见的非破坏性检测方法，它可以用于评估混凝土的质量和强度。

通过测量混凝土的电阻率，可以确定混凝土内部空隙的大小和分布情况，从而判断混凝土的质量和强度。

本文将介绍混凝土电阻率检测的具体方法。

二、检测工具和设备1. 电阻率仪：电阻率仪是混凝土电阻率检测的核心设备，它可以测量混凝土的电阻率。

电阻率仪的选择应根据检测要求和实际情况进行考虑，一般来说，常用的电阻率仪有四针式电阻率仪和二针式电阻率仪两种。

2. 测量电缆：测量电缆是连接电阻率仪和混凝土试件的电缆，一般来说，测量电缆应具有足够的长度和耐高温、耐磨损的特点。

3. 试件制备工具：试件制备工具包括混凝土采样器、混凝土成型模具、振动器等。

三、混凝土试件制备1. 采样：在混凝土结构中选择代表性的试件位置进行采样，采样的深度应当大于或等于混凝土厚度的三分之二，采样深度应当不小于200mm。

采样时应避免破坏混凝土内部结构，并在采样前清理试件表面。

2. 制备：将采样得到的混凝土试件放入成型模具中，用振动器震动，使混凝土充分振实。

制备好的混凝土试件应当在模具中保持3~7天，以达到足够的强度。

3. 样品标记：对制备好的混凝土试件进行标记，标记内容应包括采样位置、试件编号、试件尺寸等信息。

四、检测流程1. 连接电缆：将电阻率仪的测量电缆与混凝土试件连接，确保连接牢固。

2. 设置电阻率仪：按照电阻率仪的使用说明进行设置，包括选择测量模式、调整测量参数等。

3. 测量：将电阻率仪的探头放置在混凝土试件表面，进行电阻率测量。

为了获得更加准确的测量结果，应进行多次测量并取平均值。

每次测量完成后，应记录测量结果和测量位置。

4. 数据处理：将测量得到的电阻率数据进行处理，计算出混凝土的平均电阻率，并根据电阻率与混凝土强度的关系曲线计算出混凝土的强度。

五、注意事项1. 检测时应避免混凝土表面有松散物质和异物，否则会影响测量结果。

2. 检测时应避免混凝土表面有裂缝和孔洞，否则会影响测量结果。

dzl-4000混凝土电阻率测试仪使用说明书一、设备简介DZL-4000混凝土电阻率测试仪是一种用于测量混凝土电阻率的仪器，广泛应用于混凝土工程的质量控制和检测。

该仪器具有操作简便、测量准确、稳定性高等优点，能够快速获得混凝土电阻率值，帮助工程师评估混凝土的导电性能。

二、设备组成DZL-4000混凝土电阻率测试仪主要由以下几部分组成：1.主机：包含测量电路、显示面板、按键等部分，用于实现电阻率的测量和结果显示。

2.探针：探针是直接与混凝土接触的部分，用于传输电流和感应电压。

3.电源适配器：提供仪器所需的电源。

4.说明书：详细介绍了仪器的使用方法和注意事项。

三、操作步骤1.开机：按下主机上的开机按钮，启动仪器。

2.测试准备：将探针插入混凝土试件中，确保探针与混凝土接触良好。

3.开始测试：按下主机上的开始测试按钮，仪器将自动进行电阻率测量。

4.读取结果：测试完成后，仪器显示混凝土的电阻率值。

5.结束测试：按下主机上的结束测试按钮，退出测试模式。

6.关机：按下主机上的关机按钮，关闭仪器。

四、测量原理DZL-4000混凝土电阻率测试仪采用四点探针法进行测量。

该方法通过在混凝土试件上施加恒定电流，并测量对应的电压降，从而计算出混凝土的电阻率。

具体计算公式为ρ=Ω·m，其中ρ为混凝土的电阻率，Ω为测得的电阻值，m为混凝土的厚度。

五、注意事项1.在测量过程中，应确保探针与混凝土接触良好，避免产生虚假的测量结果。

2.对于不同的混凝土试件，应使用新的探针或清洁旧的探针以保持测量的准确性。

3.避免在雷雨天气进行测量，以免仪器受到电磁干扰。

4.在测量前，应确保仪器电池电量充足，以免影响测量结果。

5.避免在高温、潮湿的环境中使用仪器，以免损坏仪器或影响测量结果。

六、维护保养1.定期清洁探针，保持探针的清洁和完好。

2.定期检查仪器线路是否完好，确保线路无破损或老化。

3.定期对仪器进行校准，以确保测量准确度。

4.如果仪器长时间不使用，应定期开机通电，保持仪器正常工作状态。

混凝土材料电阻率检测标准一、前言混凝土是建筑工程中常用的一种材料，其电阻率是衡量其质量的重要指标之一。

本文将详细介绍混凝土材料电阻率检测标准，以供相关从业人员参考。

二、仪器与设备混凝土电阻率检测需要使用特定的仪器和设备，包括：1.电阻率仪：用于测量混凝土材料的电阻率；2.电极：用于与混凝土接触，传递电流和采集电压信号；3.电缆：用于连接电阻率仪和电极。

三、检测前的准备工作在进行混凝土材料电阻率检测前，需要进行以下准备工作：1.选择适当的检测位置：应选取代表性好、没有裂缝、没有钢筋等金属物质的混凝土表面；2.清洁检测位置：应将检测位置表面清洁干净，并用干净的布擦干；3.测量电极的电阻：应先将电极连接好，然后进行电极间的电阻测量。

如果电极间的电阻小于预设值，说明电极连接正常；4.检查电缆：应检查电缆的外观，如果电缆有明显的损坏，则需要更换。

四、检测方法混凝土材料电阻率检测通常采用四电极法，具体步骤如下：1.将两个电极插入混凝土表面：应将两个电极插入混凝土表面，保证电极与混凝土的接触面积大，电极的间隔不应小于混凝土的厚度；2.连接电阻率仪和电极：将电极与电阻率仪连接好；3.进行电极间电阻测量：应先进行电极间的电阻测量，如果电极间的电阻小于预设值，则说明电极连接正常；4.进行电极间电阻差测量：将电阻率仪的电流电极和电压电极分别与两个电极相连，进行电极间电阻差测量；5.记录数据：记录电阻率值和相关参数，如电极间距离、测量时间等。

五、检测结果的分析混凝土材料电阻率检测结果应根据实际情况进行分析，以下方面应予以注意：1.检测结果的可靠性：应根据电极间的电阻和电极间电阻差等参数，判断检测结果的可靠性；2.混凝土材料质量的评价：电阻率值越大，混凝土材料的质量越好；3.混凝土材料的干燥程度：混凝土材料的电阻率受其干燥程度的影响，应注意对检测结果进行合理的解释；4.混凝土材料的成分和密度：混凝土材料的电阻率受其成分和密度的影响，应注意对检测结果进行合理的解释。

混凝土电阻率测量技术规程一、前言混凝土电阻率测量技术是一种非破坏性检测方法，可用于评估混凝土的抗压强度、氯离子渗透性等指标，具有重要的实际应用价值。

本技术规程主要介绍混凝土电阻率测量的基本原理、测量仪器、现场操作方法、数据处理及分析等方面，以期为相关技术人员提供参考。

二、基本原理混凝土电阻率测量是利用混凝土导电性能不同于周围介质的特点，通过施加恒定电流，测量混凝土内部电势差，从而计算出混凝土电阻率的方法。

混凝土电阻率与混凝土中孔隙率、水灰比、骨料类型和含量、混凝土龄期等因素有关。

三、测量仪器1. 电阻率仪：采用四端法测量混凝土内部电势差，常用型号有SYWV-1、DC4、WZC-2等。

2. 电源：通常采用直流电源或电池，电压为10V-100V。

3. 电极：通常采用双针电极，电极长度为200mm-500mm，距离为200mm-300mm。

四、现场操作方法1. 选择测量点：应选择具有代表性的混凝土表面，避免沟槽、裂缝、孔洞等影响测量结果的因素。

2. 准备工作：将电阻率仪设置为四端法，将电极插入混凝土中，确保电极与混凝土接触良好，电极间距应根据混凝土性质和厚度确定。

3. 施加电流：施加恒定电流，在电流稳定后进行测量，等待测量结果稳定后记录测量数据。

4. 测量次数：在同一点位上进行多次测量，取平均值作为该点的电阻率值。

5. 测量深度：根据需要，可在混凝土表面、深度10cm、深度20cm等不同深度测量电阻率。

五、数据处理及分析1. 数据处理：将多次测量的数据取平均值，计算电阻率值。

2. 数据分析：将测量结果与设计要求进行对比，评估混凝土的抗压强度、氯离子渗透性等指标。

六、注意事项1. 测量时应避免电极与污物、水分、油污等接触，以免影响测量结果。

2. 混凝土表面应光洁无杂质，避免影响测量结果。

3. 测量前应检查仪器是否正常运行，电极是否损坏，电源是否充足等。

4. 测量时应保持仪器和电极稳定，避免电流或电势的波动对测量结果产生影响。

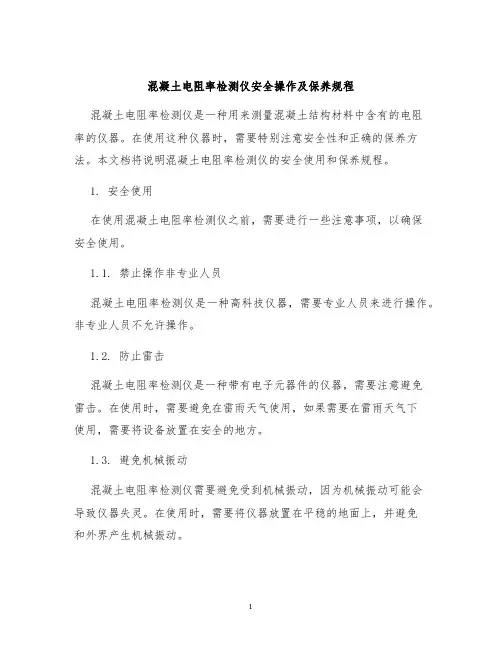

混凝土电阻率检测仪安全操作及保养规程混凝土电阻率检测仪是一种用来测量混凝土结构材料中含有的电阻率的仪器。

在使用这种仪器时，需要特别注意安全性和正确的保养方法。

本文档将说明混凝土电阻率检测仪的安全使用和保养规程。

1. 安全使用在使用混凝土电阻率检测仪之前，需要进行一些注意事项，以确保安全使用。

1.1. 禁止操作非专业人员混凝土电阻率检测仪是一种高科技仪器，需要专业人员来进行操作。

非专业人员不允许操作。

1.2. 防止雷击混凝土电阻率检测仪是一种带有电子元器件的仪器，需要注意避免雷击。

在使用时，需要避免在雷雨天气使用，如果需要在雷雨天气下使用，需要将设备放置在安全的地方。

1.3. 避免机械振动混凝土电阻率检测仪需要避免受到机械振动，因为机械振动可能会导致仪器失灵。

在使用时，需要将仪器放置在平稳的地面上，并避免和外界产生机械振动。

1.4. 注意电缆使用混凝土电阻率检测仪的电缆是连接仪器和电源的重要部件。

在使用时，需要特别注意电缆的使用情况，避免扭曲、挤压和磨损等情况。

同时，需要避免电缆与其他仪器或设备放置在一起，以免影响电缆正常使用。

1.5. 注意电源使用混凝土电阻率检测仪需要使用电源，需要特别注意电源的使用安全。

使用时，需要使用符合国家标准的电源插座，并且需要按照使用手册中的要求使用电源，避免超过设备所能承受的电流。

1.6. 安全隔离在使用混凝土电阻率检测仪时，需要进行安全隔离，以免对人员和设备造成危险。

在使用时，需要将仪器放置在安全地方，并且需要避免其它人员在隔离区域内活动。

2. 保养规程混凝土电阻率检测仪在使用过程中，需要进行一些保养工作，以延长设备寿命和维护设备的良好工作状态。

2.1. 日常清洁混凝土电阻率检测仪在使用过程中，需要保持干燥清洁。

在使用前和使用后需要对仪器进行清洁，以去除灰尘和污渍等杂物。

在清洗时，尽量使用柔软不脱毛的布进行擦拭，避免使用化学试剂和硬物进行清洗。

2.2. 定期校准混凝土电阻率检测仪在使用过程中，需要定期进行校准。

混凝土电阻率
1.编制目的：
为了确保混凝土电阻率检测工作的正常进行，取得正确、可靠、有效的检测数据，使混凝土电阻率检测工作规范、有序，特制定本作业指导书。

2.检测依据
JTG/T J21-2011《公路桥梁承载能力检测评定规程》
3.仪器设备
4.1混凝土电阻率测试仪由一台主机.一个测试探头和一条连接线组成。

4.2仪器设备每年进行一次全面检查及检定，其技术性能指标应符合规范.规程.规定的要求。

4.3工作系统框图如下：
4.环境条件：
仪器使用环境温度0～40℃，相对湿度≤85%。

5.检测方法
5.1仪器准备
5.1.1开机检查：
按下开机键，检查开机显示和电池电量，若电池电量不足，及时更换电池。

5.2检测前准备
（1）应选择比较平整且清洁、无尘、无油脂的混凝土面进行测试，以保证探头上4个电极同时接触混凝土表面。

（2）测点间距宜为5cm，但若钢筋锈蚀的可能性较高时，建议缩小测点间距。

6.检测步骤
（1）用标准板标定仪器检测的准确度：用塞好海绵块的wenner探头与标准板严密接触后，测试结果应在29.0～33.0kΩ•cm之间。

（2）校验合格后，选择合适的量程，用塞好海绵块的wenner探头与混凝土面严密接触，待读数稳定后并记录
6.结果评定：
依据JTG/T J21-2011《公路桥涵承载能力检测评定标准》中第5.6条对混凝土桥梁电阻率检测进行评定：
按照测区最小电阻率值确定混凝土电阻率评定标度。

7.检测注意事项
（1）若混凝土表面太湿或者太干，将会造成测试结果不准确。

（2）测试准确度受海绵好和混凝土表面接触条件影响，所以应注意保养海绵。

混凝土电阻率测量技术规程一、前言混凝土电阻率测量是一种非破坏性检测方法，可以用于评估混凝土结构的质量和健康状况。

本规程旨在提供一份全面的具体的详细的技术规程，以指导混凝土电阻率测量的实施过程。

二、设备准备1.电阻率仪：应选用精度高、数据稳定的电阻率仪，并严格按照使用说明书操作。

2.电极：应选用质量好、结构稳定的电极，并在测量前进行清洁和检查。

3.导线：应选用质量好、电阻小的导线，并保持良好的接触状态。

4.电源：应选用稳定可靠的电源，并保证其输出电压和电流稳定。

三、实验前准备1.检查电阻率仪、电极、导线和电源等设备是否正常，并进行必要的维护和校准。

2.选择合适的测量位置，并清理待测区域表面，保证电极与混凝土表面接触良好。

3.根据待测混凝土的特性，确定测量电极之间的距离和测量方向，并进行标记。

四、测量步骤1.连接电阻率仪和电源，并进行预热和校准。

2.将电极安装到测量位置上，并保证电极与混凝土表面接触良好。

3.按照电阻率仪使用说明书的要求，设置测量参数，并开始测量。

4.在测量过程中，应注意保持测量电极之间的距离和测量方向不变，并避免外部干扰和影响。

5.在测量结束后，断开电源和电极，并及时保存测量数据。

五、数据处理1.将测量数据转换为混凝土电阻率值，并计算平均值和标准差。

2.根据混凝土电阻率值，评估混凝土结构的质量和健康状况。

3.将测量数据和评估结果记录在实验记录表中，并进行保存和归档。

六、注意事项1.在测量前，应对待测混凝土结构的特性和环境条件进行充分了解，并进行必要的安全措施。

2.在测量过程中，应严格按照操作规程进行，避免误操作和操作失误。

3.在测量结束后，应及时清理和保养设备，以保证设备的长期可靠性和稳定性。

4.在数据处理过程中，应严格按照统计学原理进行，避免误差和偏差的出现。

5.在实验记录和数据保存过程中，应注意保护数据的隐私和安全性，防止数据泄露和丢失。

七、结论混凝土电阻率测量是一种非破坏性检测方法，可以用于评估混凝土结构的质量和健康状况。

混凝土电阻率操作方法
混凝土电阻率是指混凝土中导电性能的参数，是用来表征混凝土中含水量和密实程度的重要指标。

测定混凝土电阻率的操作方法一般包括以下步骤：
1. 准备工作：选择合适的位置进行测定，清理工作区域，确保测点表面干净。

确定测定深度和测点位置。

2. 配备设备：准备好测定混凝土电阻率的仪器设备，如电阻率仪、电极等。

3. 安装电极：将电极按照要求安装在测点上，确保电极与混凝土表面良好接触。

4. 测量电阻率：打开电阻率仪，按照仪器操作说明进行测量。

通常是通过测量电阻率仪的输出电压和电流来计算混凝土的电阻率值。

5. 记录数据：测量完成后，记录测点位置、测量参数和测量数值等信息。

6. 数据处理：根据测量数据和仪器要求，进行数据处理和计算，得到混凝土的电阻率值。

7. 判断结果：根据测得的电阻率值，判断混凝土的含水量和密实程度，评估混凝土的质量及使用性能。

混凝土电阻率的检测方法混凝土的电阻率，反映其导电性。

混凝土电阻率大，若钢筋发生锈蚀，则发展速度慢，扩散能力弱；混凝土电阻率小，锈蚀发展速度快，扩散能力强。

因此对钢筋状况进行检测评定，测量混凝土的电阻率是一项重要内容。

混凝土电阻率的测量采用四电极方法，即在混凝土表面等间距接触四支电极，两外侧电极为电流电极，两内侧电极为电压电极，通过检测两电压电极间的混凝土电阻即可获得混凝土电阻率，如图F7所示。

ρπ＝2dvI(F 7.0)式中：V－电压电极间所测电压；I－电流电极通过的电流；d－电极间距图F 7 混凝土电阻率测试技术示意图1电阻率测试仪及技术要求1.1 混凝土电阻率测试仪应通过技术鉴定，必须具有产品合格证。

1.2电阻率测试仪由四电极探头与电阻率仪表组成，采用交流测量系统。

(1) 探头四电极间距可调，调节范围10cm，每一电极内均装有压力弹簧，从而保证可测不同深度的电阻率及电极与混凝土表面接触良好；(3) 电压电极间的输入阻抗＞1MΩ；(4) 电极端部直径尺寸不得大于5mm；(5) 显示方式：直接数字显示电阻率值；(6) 电源：直流供电，连续正常工作时间不小于6小时；(7) 仪器使用环境条件：环境温度0～+40℃；相对湿度≤85%2仪器的检查在四个电极上分别接上三支电阻，则仪器的显示值为相应的电阻率值。

例如电阻值为1kΩ，相应是阻率值为：2 d×1kΩcm。

3混凝土电阻率的测量3.1测区与测位布置可参照钢筋锈蚀自然电位测量的要求，在电位测量网格间进行，并做好编号。

3.2混凝土表面应清洁、无尘、无油脂。

为了提高量测的准确性，必要时可去掉表面碳化层。

3.3调节好电极的间距，一般采用的间距为50mm。

3.4为了保证电极与混凝土表面有良好、连续的电接触，应在电极前端涂上耦合剂，特别是当读数不稳定时。

3.5测量时探头应垂直置于混凝土表面，并施加适当的压力。

4混凝土电阻率测量值的评判标准见表F 7.4。

电阻率测定仪作业指导用书
测试目的：测定钢筋混凝土构件的电阻率，判断钢筋的锈蚀情况。

测试原理：混凝土中钢筋的锈蚀是一个电化学过程，此过程产生的电流并破坏钢筋，混凝土中电阻越低，起锈蚀作用的电流越易通过混凝土，锈蚀的可能性就越大。

测试范围：0-99kΩcm
测试精度和重复性：±1kΩ•cm
测试方法：
电阻率探头根据四点法，通过内部电流来测定电阻率。

测试步骤如下：
（1）通过测试电流来监控接触情况，50% to 100%表示可以进行测试，20% to 50%表示测试值不准确，0% to 20%表示电阻率＞99kΩ•cm或接触非常差；
（2）测试前，泡沫垫子必须用水浸泡。

（3）测试过程中，探头应轻轻地抵在混凝土表面直到测试值稳定。

测试完后潮湿的水斑迹应该清晰可见。

（4）测完的数据用“STORE”键储存。

测试注意事项：
（1）电阻率探头的泡沫材料垫子与混凝土表面的良好接触对于测试的可靠性是至关重要
（2）电阻率探头会耗电，应该仅在测试时才连接。

数据处理：
数据以EXCEL的形式输出，处理完的测试数据可以用彩色的曲线图来显示电阻率值。

混凝土钢筋锈蚀速率测量补充说明一.　前言电化学方法具有测试速度快、灵敏度高、可连续跟踪、原位测量和非破坏性等优点，在实验室已成功地用于检测混凝土试样中钢筋的锈蚀状况和瞬时锈蚀速度。

但是，现场测量中，由于所有钢筋互联在一起，所以其极化面积无法确定。

应用电化学方法评价时，小面积辅助电极的电力线会随着与辅助电极距离的增加而流向辅助电极外侧，导致测量二腐蚀速率偏大，为了获得较真实的钢筋腐蚀速率，一般要采用护环电极技术，但对于室内测量，因为钢筋的面积是确定的，因此可以采用常规的电化学方法测量。

二.　腐蚀速率测量混凝土钢筋锈蚀测量可以用动电位扫描方法进行测量，对于小块的混凝土（２０×２０×１００），可以直接将混凝土块浸入到溶液中测量，电解池中各电极的接线示意图如下图１所示，其中的容器可以用一个大的塑料桶代替，至于电极的固定则可几个夹子固定在桶边。

如果找不到鲁金毛细管（即盐桥），也可以直接将参比电极进入到溶液中，但要保证参比电极尖端紧贴混凝土块，对电极一般采用平板式不锈钢，　电极的连接示意图见图１：　图　１．混凝土腐蚀检测的电极连接示意图　测量需要注意：１）埋入式钢筋与导线连接处一定要用环氧树脂进行密封，否则焊接点可能会影响测量结果。

　２）恒电位仪一定要接地（请检查电源线的地线是否与大地相连），如果采用的两线式电源线，则需要外加一根粗导线将控制用ＰＣ机的外壳良好接地（比如金属水管）。

　３）混凝土块最好与大地绝缘，否则可能会有测量电流泄漏到大地，而无法测量准确结果。

可以将试块至于塑料容器中，或者将金属容器底部垫在泡沫板上。

　而对体积较大或者不能采用浸入式测量的试样，可以采用如下图２方法。

　图2.采用单辅助电极测量钢筋腐蚀速率的示意图图２中辅助电极为一中间开孔的园形不锈钢片，其下为包含盐水的海绵，让后将二者直接放置在混凝土块上，中间开孔处放置参比电极　（ＳＣＥ，饱和甘汞电极），而混凝土块内的钢筋则通过鳄鱼夹连接到工作电极，　测量需要注意：１）混凝土块必须要与大地绝缘，否则由于工作电极的虚地，会造成没有极化时仪器的电流表中出现电流。

Resitest一400混凝土电阻率测试仪操作规程
Resitest一400仪器操作：
1、POWER：这个键用来开机和关机，如果仪器5分钟不用，将自动关机。

2、HOLD：这个键用来保持当前的仪器测试值，当按下此键时，红色的LED 指示灯亮起。

再按一次，重新回到测试模式，同时红色LED灯灭。

3、电池：当电池电量低时，液晶显示屏上显示LOBAT。

此时要及时充电。

4、RANGE：这个键用来选择量程。

开机时量程默认为1999模式，如果测试结果低于199．9，为了获得更准确的测试结果，建议选择量程为199．9模式，如果测试结果低于19．9，为了获得更准确的测试结果，建议选择量程为19．9模式。

5、如何给电池充电：在连接完主机和适配器后，将适配器插到110～220V 的交流电源上。

如果电池充电4小时，仪器一般可以使用5小时。

常见故障：
1、开机后，屏幕不显示；电池没电，需要充电。

2、测试时一直显示“0000”；检查探头和混凝土的接触是否有问题，确认连
线接触良好。

3、海绵塞无法塞入电极；洗完水后再将其塞入电极。

4、同一点的测试结果不稳定；探头与混凝土接触不良好。

基础接地体的应用存在各种不同的看法：有些人认为，在基础内的钢筋被混凝土包住，就不可能与大地沟通，这样怎样起接地体的作用呢？事实上干燥的混凝土是很好的绝缘体。

而含有水分的混凝土却是另一种情况。

在制造钢筋混凝土基础的过程，硅酸盐水泥和水互相作用，干涸后，混凝土中存在许多细小的分支毛细管。

基础的混凝土保持与含水分的土壤接触时，毛细管将水分吸到混凝土里，因而降低了混凝土的电阻率。

混凝土的实际电阻率实测值见表1。

表1混凝土电阻率的实测数据混凝土所处的条件电阻率(Ω*m)放在水中40～50埋在潮湿土壤中100～200埋在干燥的土壤中500～1300从上表实测数据可以看出，钢筋混凝土基础作为接地装置是有利的。

较大的楼宇采用基础接地体后的接地电阻一般都能满足要求。

若较小的钢筋混凝土建筑，使用它的柱梁结构的埋地钢筋混凝土做接地网，即使它的接地电阻达不到足够小，需要加埋人工接地体补充，这起码也能够起到减少人工接地体的数量，节约投资，是一件有益无害的好事。

但有些钢筋混凝土确实不能作为接地装置，如防水水泥，铝酸盐水泥，矾土水泥，以及异丁硅酸盐水泥等，以人造材料水泥做成的钢筋混凝基础，不能做接地装置。

这里有一点要强调，混凝土浇灌前，各钢筋之间必须构成电气连接。

主要是作为接地体的桩筋与承台的连接，选定作为引下线和均压环屏蔽网的梁柱筋驳接处必须作牢固的焊接，使之成为可靠的电气通道。

有一种观点认为，建筑物由结构的钢筋经过绑扎即可达到电气连接的要求，并可望经过雷电流冲击后把绑扎点熔接起来，相当于点焊一样。

事实上这种做法是不可靠的，据防雷设施检测、验收和灾情调查实例分析，对以上说法有三个疑问：其一是在潮湿多雨的南方，钢筋的锈蚀，水泥浇注时的振动，使钢筋绑扎接口成为不良接触，使应该作为防雷接地系统的各部分钢筋连接体未能形成良好的电气通路，不利于雷电流的泄放；其次，在选作接地装置的桩、梁、柱筋的绑接，各接口的过渡电阻值不同，影响了雷电流的平衡分布；其三，因为雷电冲击使绑扎点发生焊接的可能性是不均匀的，而每次雷电流的“点焊”结果，已经使建筑物经历了一次局部的灾害，无论是墙柱体爆裂，或者是“点焊”处周边产生的强烈电磁感应，对人体或设备的损害，特别是对高层建筑和现在所称的“智能大厦”，其危害是显然的。
