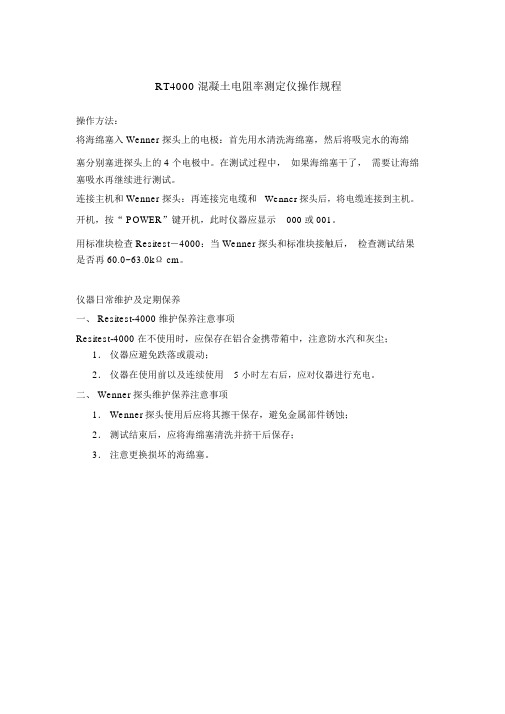

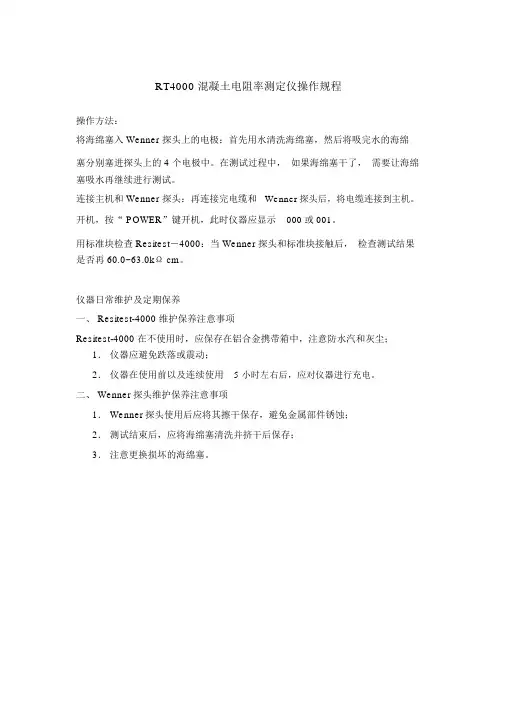

RT4000混凝土电阻率测定仪操作规程

RT4000 混凝土电阻率测定仪操作规程
操作方法：
将海绵塞入 Wenner 探头上的电极：首先用水清洗海绵塞，然后将吸完水的海绵
塞分别塞进探头上的 4 个电极中。

在测试过程中，如果海绵塞干了，需要让海绵塞吸水再继续进行测试。

连接主机和 Wenner 探头：再连接完电缆和Wenner探头后，将电缆连接到主机。

开机，按“ POWER”键开机，此时仪器应显示000 或 001。

用标准块检查 Resitest－4000：当 Wenner 探头和标准块接触后，检查测试结果是否再 60.0~63.0kΩ cm。

仪器日常维护及定期保养
一、 Resitest-4000 维护保养注意事项
Resitest-4000 在不使用时，应保存在铝合金携带箱中，注意防水汽和灰尘；
1．仪器应避免跌落或震动；
2．仪器在使用前以及连续使用 5 小时左右后，应对仪器进行充电。

二、 Wenner探头维护保养注意事项
1． Wenner探头使用后应将其擦干保存，避免金属部件锈蚀；
2．测试结束后，应将海绵塞清洗并挤干后保存；
3．注意更换损坏的海绵塞。

混凝土电阻率测试标准一、前言混凝土电阻率测试是混凝土结构材料性能检测中的一个重要内容，它能够反映混凝土的物理性质和电学性能，对混凝土的质量评估、检验和检查具有重要的意义。

本文就混凝土电阻率测试的标准进行详细的介绍。

二、测试仪器混凝土电阻率测试所使用的仪器是电阻率测试仪，它是一种专门用于测量混凝土电阻率的设备。

电阻率测试仪要求满足以下条件：1.精度高：电阻率测试仪的测试精度应达到0.1%以上。

2.稳定性好：电阻率测试仪的测试结果应具有良好的稳定性。

3.可靠性高：电阻率测试仪的测试结果应可靠，且不易受干扰。

4.操作简便：电阻率测试仪的操作应简便易行，且易于掌握。

三、测试方法混凝土电阻率测试的方法主要有两种：针对小样品的测试和针对大样品的测试。

1. 针对小样品的测试（1）测试前准备① 选取代表性的混凝土试块样品，并将其表面清洁干净。

② 测试前应将试块样品放在标准温度下静置24小时以上，以使其达到相对稳定的状态。

③ 在测试前应将电阻率测试仪进行校准。

（2）测试过程① 将电极插入混凝土试块样品中，注意保持电极的稳定。

② 在测试前应进行预处理，并记录下电极的位置及相应的电阻率数值。

③ 测试过程中应保持恒定的电流，且测试时间不宜过长。

（3）测试结果的处理① 测试结束后，应将测试结果进行统计，并计算出平均值。

② 将测试结果与相应的标准值进行比较，以确定混凝土的电阻率是否合格。

2. 针对大样品的测试（1）测试前准备① 选取代表性的混凝土结构样品，并将其表面清洁干净。

② 测试前应将混凝土结构样品进行标记，以便于测试时进行识别。

③ 在测试前应将电阻率测试仪进行校准。

（2）测试过程① 将电极插入混凝土结构样品中，并采用多点测量的方法进行测试。

② 在测试过程中应保持恒定的电流，并采用多次测量的方法来获取更加准确的测试结果。

（3）测试结果的处理① 测试结束后，应将测试结果进行统计，并计算出平均值。

② 将测试结果与相应的标准值进行比较，以确定混凝土结构的电阻率是否合格。

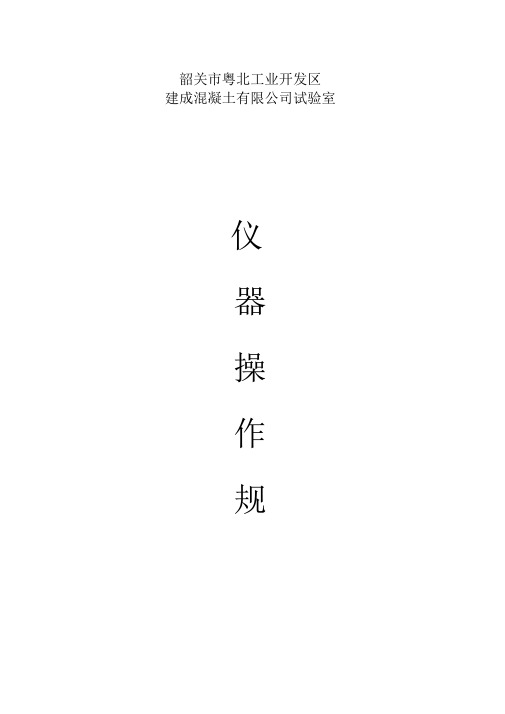

韶关市粤北工业开发区建成混凝土有限公司试验室仪器操作规砂浆稠度仪操作规程1、用湿布擦干净盛浆容器和试锥表面，并用少量润滑油轻擦拭滑杆，使滑杆能自由滑动；2、将砂浆拌合物一次装入容器，用捣棒自容器中心向边缘插捣25 次，然后将容器置于稠度测定仪的底座上；3、拧开试锥滑杆的制动螺丝，向下移动滑杆，当试锥尖端与砂浆表面刚接触滑杆上端并将指针对零点上；4、拧开制动螺丝，同时计时间，待10S立即固定螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读出下沉深度（精确到1mm）即为砂浆的稠度值；5、圆锥形容器内的砂浆，只允许测定一次稠度，重复测定时，应重新取样测定之。

6、每次测试完毕后，应及时清理试样，将仪器檫拭干净。

压力泌水仪操作规程1、将混凝土拌合物装入容器大约1/2处，摊平后用捣棒由边缘向中心均匀地捣20次，用橡皮锤轻轻地在容器外敲打5-10次，直至捣孔消失并不见大气泡为止；2、装入混凝土拌合物至容器口以下30mm处，进行同样的插捣和振实操作后，用抹刀将表面抹平；3、将容器外表擦干净，称容器和混凝土试样的总重G o ；4、将油泵上橡胶油管的接套与千斤顶上的接头配合，再分别旋紧油泵及千斤顶上的放油螺钉；5、安装完毕后尽快给混凝土试样施加压力至 3.5MPa，立即打开泌水阀门，同时开始计时，并保持恒压，泌出的水接入200ml量筒里。

加压至10S 时读取泌水量V io，加压至140S时读取泌水量V140 ；6、油泵应及时补充油防止空吸现象，如较长时间载荷，只需放松油泵上的放油螺钉，拔出橡胶油管上的接套，高压管与油泵相接时必须紧密注意安全。

电子静水力学天平操作规程1、操作准备:将静水力学天平置于稳定、平整的工作台上，用调节锣丝适当调整高度，使水准器中的水泡位于圆圈中心；2、开机：将天平电源开关关掉，接通220V电源。

打开电源开关，显示0.0”称量模式；3、称量：开机预热稳定或标准后，显示称量模式0.0”，取试样一份，装入吊篮并浸入隔水容器中，水面至少高出试样50mm ；浸水24h，移放到称量用的篮水容器中，并上下升降吊篮的方法排除气泡；吊篮升降一次约1s，高度为30~50mm ；测定水温后，用天平称取吊篮及试样在水中的重量（m2）,称量时隔水容器中的水面的高度由容器的溢流孔控制，提起吊篮，将试样放入105±5C的烘干箱中烘干至恒重，冷至室温称重（m o）;称取吊篮在同水温中的重量（m i）；4、注意事项：使用前应按规定通电预热；皮重和称物之质量和不得超过称量范围；若称重不准确，需用标准砝码对天平校准；因开机操作不正确，电源连续通断，使得小数点位置或量程显示不正确，这时需关机，然后按注AFF确认”不放，打开电源，直到显示P0.00” 时松手，这时按TAR去皮”可改变小数点到正确位置，按AF『确认，P”消失，再按TAR'去皮，可改变量程数到正确的数值，再按AFF” 确认，即进入正常自校状态，放上相应的标准砝码即可。

水泥净浆搅拌机操作规程开机前检查交流电源电压，选择手动或自动开关。

机器运行正常，方可投入正常使用。

其操作顺序为：1、三位开关打在“停止”位置。

“程控／手动”开关打在“程控”位置。

“工作／停止”开关打在“停止”位置，然后接通电源。

2、对程控器件预热20秒种（每次从“手动”到“程控”工作时必须这样。

）3、把“工作／停止”开关打到“工作”位置。

按动“启动”按钮开始工作。

4、将拌和水倒入搅拌锅内，然后在5~10秒内小心将称好的500克水泥加入水中，防止水和水泥溅出；5、将锅放在搅拌机的锅座上，升至搅拌位置；将扭子开关拔至自动程控位置，即自动完成一次慢转—停—快转程序：低速搅拌120秒，停15秒（同时将叶片和锅壁上的水泥浆刮入锅中间），接着高速搅拌120秒，停机；6、试验完毕后，关闭电源，将设备上的净浆清理干净。

水泥胶砂搅拌机操作规程1．接通电源，红色指示灯亮，再将程控器插头插入本机程控器插座，程控器数码管显示为0。

2．砂罐内装入1350g标准砂，搅拌锅内装入水225g﹑水泥450 g，将搅拌锅装入支座定位孔中，顺时针转动锅至锁紧，再扳动手柄使搅拌锅向上移动处于搅拌工作定位位置。

3．自动操作：将开关拨至自动位置，仪器自动运行。

4．搅拌完毕，取下搅拌锅。

5．小心地倒出锅内砂浆成型试件。

6．清洗搅拌锅并擦拭干净。

7．将搅拌锅紧固于胶砂搅拌机上。

电动抗折机操作规程1. 打开电源开关，接通电源。

2. 调整零点（使游码在“0”位上，主动杆处于水平）。

3. 清除夹具上圆柱表面黏着的杂物，将试件放入抗折夹具内，并调整夹具，使杠杆在试体折断时处于平衡状态。

4. 按动启动按钮，指示灯亮（红色），电机带动丝杆转动，游码移动加载，当加到一定数值时，试体折断，主杠杆一端定位针压合微动开关，电动机停转，记录此时数值。

5. 按压游码上的按钮，推动游码回到“0”位。

6. 试验完毕，须关闭电源，使主杠杆回复到“0”位。

混凝土抗折试验作业指导书混凝土抗折强度试验目的和适用范围本试验规定了测定混凝土抗折（抗弯拉）极限强度的方法，以提供设计参数，检查混凝土施工品质和确定抗折弹性模量试验加荷标准，适用于道路混凝土的直角小梁试件。

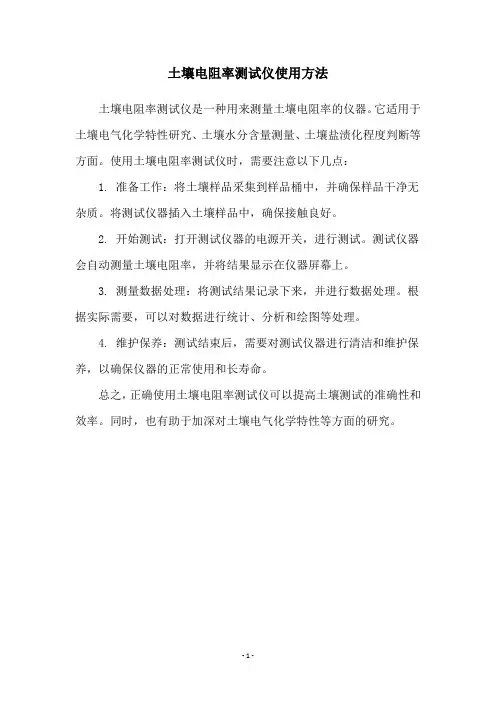

土壤电阻率测试仪使用方法
土壤电阻率测试仪是一种用来测量土壤电阻率的仪器。

它适用于土壤电气化学特性研究、土壤水分含量测量、土壤盐渍化程度判断等方面。

使用土壤电阻率测试仪时，需要注意以下几点：
1. 准备工作：将土壤样品采集到样品桶中，并确保样品干净无杂质。

将测试仪器插入土壤样品中，确保接触良好。

2. 开始测试：打开测试仪器的电源开关，进行测试。

测试仪器会自动测量土壤电阻率，并将结果显示在仪器屏幕上。

3. 测量数据处理：将测试结果记录下来，并进行数据处理。

根据实际需要，可以对数据进行统计、分析和绘图等处理。

4. 维护保养：测试结束后，需要对测试仪器进行清洁和维护保养，以确保仪器的正常使用和长寿命。

总之，正确使用土壤电阻率测试仪可以提高土壤测试的准确性和效率。

同时，也有助于加深对土壤电气化学特性等方面的研究。

- 1 -。

陕西省地方计量技术规范《混凝土电阻率测试仪校准规范》编制说明规范起草组2018年12月10日一、任务来源根据《陕西省质量技术监督局关于同意制定微量进样器等地方计量检定规程/校准规范的批复》（陕质量函〔2018〕28号）文件要求，由陕西省计量科学研究院作为主要起草单位、陕西省产品质量监督检验研究院作为参加起草单位制定陕西省地方计量技术规范《混凝土电阻率测试仪校准规范》。

二、制修订标准的时间2018.5.30至2018.12.31。

三、目的意义混凝土电阻率测定仪也叫电位检测仪(锈蚀分析仪)，混凝土中钢筋的腐蚀是一个电化学过程，它产生电流使金属离解，电阻率越低，腐蚀电流流过混凝土就越容易，腐蚀的可能性就越大，因此测量混凝土的电阻率可以有效评价其抗腐蚀能力和评估现有钢筋的腐蚀程度。

一般认为混凝土是电的不良导体,使得混凝土电阻性能的研究十分有限。

近年来,随着导电混凝土研究的深入,电阻率的测量方法也逐渐受到人们的关注。

电阻率是容易通过简单的试验手段而得到的参数,通过测量电阻率,不仅可以用来评估钢筋的锈蚀情况,而且可以很好地与混凝土其他性能建立联系,进而反映混凝土的质量状况。

因此对钢筋状况进行检测评定，测量混凝土的电阻率是一项重要内容。

陕西省已有较多企业在使用混凝土电阻率测试仪，客户要求对混凝土电阻率测试仪的计量性能进行校准。

目前，国内混凝土电阻率测试仪生产厂家比较多，型号、规格、技术指标又不统一，至今对混凝土电阻率测试仪校准尚无国家技术规范，因此，制定《混凝土电阻率测试仪》地方计量校准规范非常必要。

四、混凝土电阻率测试仪现状现行的国家检定规程和校准规范中还没有可以覆盖混凝土电阻率测试仪的溯源方法。

在GB/T50344-2004《建筑结构检测技术标准》和GB50204-2015《混凝土结构工程施工质量验收规范》中都对混凝土电阻率提出要求，随着对混凝土研究的深入，有越来越多的混凝土电阻率测试仪进入工程现场。

保证各类混凝土电阻率测试仪量值可靠，保证混凝土结构检测量值有参考意义，从而可以较为准确得知混凝土结构是否满足标准要求，可以在很大程度上保证混凝土结构的安全性，因此依据规范，对混凝土类电阻率测试仪进行有效校准是十分有必要的。

测量仪操作规程《测量仪操作规程》一、测量仪的选择1. 根据测量需要选择合适的测量仪器。

2. 确保测量仪器的准确性和稳定性。

二、测量前的准备1. 根据测量对象的要求进行测量仪器的校准。

2. 确保测量仪器和周围环境的干净和整洁，避免杂物影响测量结果。

3. 根据测量要求设置测量仪器的参数和标准。

三、测量操作1. 操作人员必须具备相关的测量知识和操作技能。

2. 在测量过程中，需遵守相关的测量规范和标准，确保测量结果的准确性。

3. 在测量过程中，记录必要的测量数据和结果，以备后续分析和评估。

四、测量完成后的处理1. 停止测量仪器的运行，关闭电源。

2. 对测量仪器进行清洁和保养，确保其正常运行和使用寿命。

3. 对测量数据和结果进行分析和评估，及时进行相关的处理和报告。

五、测量仪器的管理1. 对测量仪器进行定期的检测、校准和维护，确保其准确性和稳定性。

2. 对测量仪器进行合理的存放和保管，避免受到损坏和影响。

3. 严格控制测量仪器的使用权限，确保测量操作的安全和可靠。

六、事故处理1. 如果在测量过程中出现异常情况或事故，应立即停止测量操作，并采取相应的处置措施。

2. 对测量仪器的故障或损坏，应及时进行维修和更换，确保其正常使用。

七、培训和评估1. 对操作人员进行相关的测量仪器操作培训，提高其测量操作技能和风险意识。

2. 定期对操作人员进行相关的测量仪器操作评估，确保其操作规程的有效执行和安全使用。

以上为《测量仪操作规程》的相关内容，希望能够提高测量仪器的安全使用和测量结果的准确性。

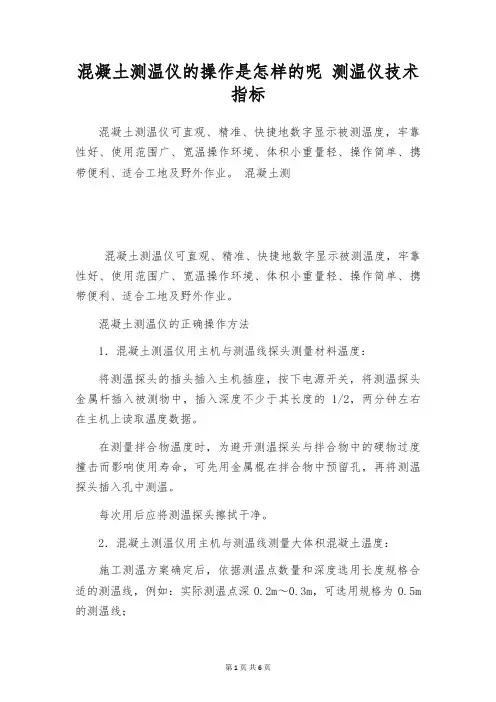

混凝土测温仪的操作是怎样的呢测温仪技术指标混凝土测温仪可直观、精准、快捷地数字显示被测温度，牢靠性好、使用范围广、宽温操作环境、体积小重量轻、操作简单、携带便利、适合工地及野外作业。

混凝土测混凝土测温仪可直观、精准、快捷地数字显示被测温度，牢靠性好、使用范围广、宽温操作环境、体积小重量轻、操作简单、携带便利、适合工地及野外作业。

混凝土测温仪的正确操作方法1．混凝土测温仪用主机与测温线探头测量材料温度：将测温探头的插头插入主机插座，按下电源开关，将测温探头金属杆插入被测物中，插入深度不少于其长度的1/2，两分钟左右在主机上读取温度数据。

在测量拌合物温度时，为避开测温探头与拌合物中的硬物过度撞击而影响使用寿命，可先用金属棍在拌合物中预留孔，再将测温探头插入孔中测温。

每次用后应将测温探头擦拭干净。

2．混凝土测温仪用主机与测温线测量大体积混凝土温度：施工测温方案确定后，依据测温点数量和深度选用长度规格合适的测温线，例如：实际测温点深0.2m～0.3m，可选用规格为0.5m 的测温线；实际测温点深 2.5m～2.8m，可选用规格为3m的测温线，以次类推。

预埋时可用钢筋等杆件作支承物，将测温线依照纵向测温点距离绑在支承物上，温度传感器与支承物之间应做隔热处理。

在浇筑混凝土时，将绑好测温线的支承物植入混凝土中，温度传感器处于测温点位置，插头留在混凝土外面并用塑料袋罩好，避开潮湿，保持清洁。

为便于操作，留在外面的导线长度应大于20cm。

测温时，按下主机电源开关，将测温线插头插入主机插座中，主机显示屏上即可显示相应测温点的温度。

3．混凝土测温仪用主机与测温线测量冬期施工混凝土温度：在浇筑混凝土时，按冬期施工测温方案预留测温孔，在每个孔内放置一支测温线，测温线的插头留在孔外并用塑料袋罩好，避开潮湿，保持清洁。

测温时，按下主机电源开关，将测温线插头插入主机插座中，主机显示屏上即可显示相应测温点的温度。

每阶段测温结束后将测温线收存好，以备下次再用。

主要仪器设备操作规程目录（一）WE2-1000、WE-300液压式万能试验机操作规程 (3) （二）YE-200A型液压式钢绞线拉力试验机操作规程 (3) （三）水泥电动抗折仪操作规程 (4)（四）混凝土渗透仪操作规程 (4)（五）KL104电热鼓风干燥箱 (4)（六）含气量测定仪操作规程 (5)（七）混凝土贯入阻力仪操作规程 (6)（八）1/10000半自动天平操作规程 (6)（九）水泥稠度凝结时间测定仪操作规程 (6)（十）碎石卵石磨耗试验机操作规程 (7)（十一）静态应变测试系统操作规程 (7)（十二）动态应变测试系统操作规程 (7)（十三）超声仪操作规程 (7)（十四）回弹仪操作规程 (8)（十五）水泥、石灰剂量测定仪操作规程 (9)（十六）路面弯沉仪操作规程 (9)（十七）摆式摩擦系数测定仪操作规程 (9)（十八）标准电动震筛机操作规程 (10)（十九）脱模器操作规程 (10)（二十）标准击实仪操作规程 (10)（二十一）光电液塑限仪操作规程 (11)（二十二）混凝土振动台操作规程 (11)（二十三）砼强制搅拌机操作规程 (12)（二十四）沥青混合料拌和机操作规程 (12)（二十五）马歇尔电动击实仪操作规程 (13)（二十六）SYD-2801E针入度测定器使用操作规程 (13) （二十七）NT2000水泥胶砂试体成型振实台操作规程 (14)（二十八）NT2000行星式水泥胶砂搅拌机操作规程 (14)（二十九）沥青软化点操作规程 (15)（三十）自动恒温双数显沥青延度仪 (15)（三十一）负压筛析仪操作规程 (16)（三十二）需式沸煮箱操作规程 (16)（三十三）XLPY型路面平整度仪测定路面平整度操作规程 (17) （三十四）灌沙筒操作规程 (18)（三十五）怛温水浴操作规程 (18)（三十六）CBR承载比试验（包括浸水膨胀测定） (19)（三十七）沥青混合料马歇尔稳定度试验操作规程 (20)（三十八）冻融机操作规程 (20)（三十九）勃氏透气比表面积仪的操作规程 (21)（四十）水泥恒温恒湿标准养护箱操作方法及注意事项 (21)（四十一）电动水泥胶沙流动度跳桌操作规程 (21)（四十二）电子天平操作规程及注意事项 (22)（四十三）钢筋锈蚀测定仪操作规程及注意事项 (22)（四十四）电阻率测定仪操作规程及注意事项 (23)（四十五）全站仪操作规程及注意事项 (24)（四十六）电子水准仪操作规程及注意事项 (24)（四十七）VWD型正玄式位移计操作规程 (25)（四十八）沥青混合料自动液压式轮碾成型机 (25)（四十九）离心式抽提仪操作规程 (26)（五十）集料冲击试验议操作规程 (26)（五十一）石油产品闪点和燃点试验器操作规程 (26)（五十二）砼收缩膨胀仪（卧式）实验操作规程 (27)（五十三）细集料棱角性试验（流动时间法）操作规程 (28)（五十四）LD194型沥青路面渗水量测定仪操作规程 (28)（五十五）LLN－1型恒温式沥青混和料车辙试验系统操作规程(28)（五十六）LQD－3型电脑路基路面材料强度试验系统操作规程(29)（五十七）HZ-20型混凝土钻孔取芯机操作规程 (29)（五十八）BM-Ⅱ型摆式摩擦系数测定仪操作规程 (30)（五十九）混凝土冻融试验设备操作规程 (31)（六十）细集料砂当量试验操作规程 (32)总则一、仪器、设备在使用前必须检查：电源、水源、气源等是否接通，有无渗漏现象，安全使用有无保证。

接地电阻测试仪操作规程与步骤1 仪器面板说明（见操作面板）（1）电源开关。

（2）启动钮：按下时，测试灯亮，此时仪器的测试电压已启动，如接上负载就有相应的电流通过。

（3）复位钮：按下时，测试灯灭或超阻报警、过流报警停止，此时无电流输出。

（4）电流调节旋钮：调节此钮可使用电流输出为5～30A。

（5）遥控接口：接遥控测试枪（按用户要求进行选配）。

（6）（9）电阻检测端。

（7）（8）电流检测端。

（10）超阻和过流报警指示灯：当被测电阻超过设定报警时，此灯闪烁，同时蜂鸣器断续讯响；当出现过流时（﹥AC 30A），此灯连续亮，蜂鸣器持续讯响，同时输出中断。

（11）测试灯：该灯亮，表示测试电压已启动，灯灭表示电压中断。

（12）电流显示单位A。

（13）电流显示（0～30A）。

（14）电阻显示单位mΩ.（15）电阻显示：0～ mΩ（25A）/0～600 mΩ（10A）。

（16）时间显示单位S。

（17）时间显示：1～99s倒计时。

（18）定时开关：“开”时，为定时测试，测试时间在1～99s内任意设定；“关”时，为手动测试（不计时）。

（19）时间预置拨盘：可设定所需测试的时间值。

（20）开路报警开关：按下时具有开路报警功能，弹出时没有开路报警功能。

（21）报警预置调节电位器：在预置状态下调节此电位器，可设置报警电阻值。

（22）测试/预置键：按下时，在启动并调节电流调节选钮到规定输出电流时，可设置并显示报警电阻值；弹出时，为正常测试状态，显示屏读出的是测试阻值。

（23）200 mΩ/600 mΩ档选择开关：按下时，测量范围为0～600 mΩ，报警值为0～600 mΩ；弹出时，测量范围为0～ mΩ，报警值为0～200 mΩ。

2 使用与操作：本仪器配备一付（两组）测量线，红线组粗线接入测试仪红色电流接线柱（7），红线组细线接入测试仪红色电阻检测接线柱（6）；黑线组粗线接入测试仪黑色电流接线柱（8），黑线组细线接入测试仪黑色电阻检测接线柱（9）。
