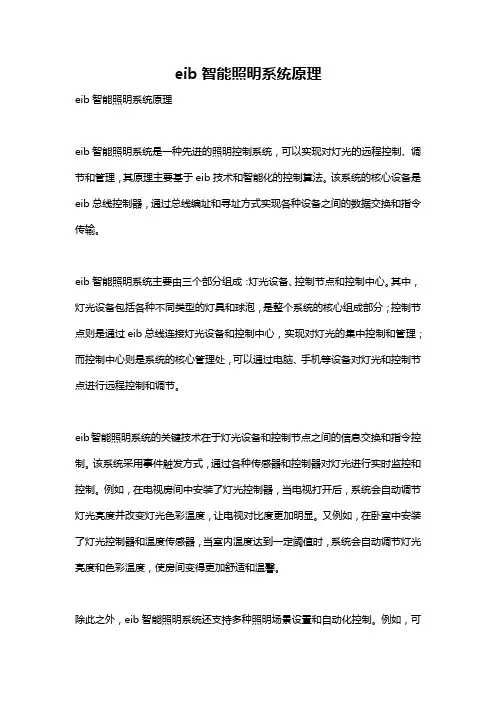

eib智能照明系统原理eib智能照明系统原理eib智能照明系统是一种先进的照明控制系统，可以实现对灯光的远程控制、调节和管理，其原理主要基于eib技术和智能化的控制算法。
该系统的核心设备是eib总线控制器，通过总线编址和寻址方式实现各种设备之间的数据交换和指令传输。
eib智能照明系统主要由三个部分组成：灯光设备、控制节点和控制中心。
其中，灯光设备包括各种不同类型的灯具和球泡，是整个系统的核心组成部分；控制节点则是通过eib总线连接灯光设备和控制中心，实现对灯光的集中控制和管理；而控制中心则是系统的核心管理处，可以通过电脑、手机等设备对灯光和控制节点进行远程控制和调节。
eib智能照明系统的关键技术在于灯光设备和控制节点之间的信息交换和指令控制。
该系统采用事件触发方式，通过各种传感器和控制器对灯光进行实时监控和控制。
例如，在电视房间中安装了灯光控制器，当电视打开后，系统会自动调节灯光亮度并改变灯光色彩温度，让电视对比度更加明显。
又例如，在卧室中安装了灯光控制器和温度传感器，当室内温度达到一定阈值时，系统会自动调节灯光亮度和色彩温度，使房间变得更加舒适和温馨。
除此之外，eib智能照明系统还支持多种照明场景设置和自动化控制。
例如，可以根据时间和人员需求设定不同的照明场景，如白天新闻、晚上电影、晚间读书等，系统会自动根据设定的场景调节灯光亮度、色彩温度和灯光组合。
又例如，在弱光环境下，系统会根据传感器感应到的空间情况和人员需求，自动启动对应的灯光组合，确保室内安全和舒适。
总之，eib智能照明系统是一种基于eib技术和智能化控制算法的先进照明控制系统，具有灵活、智能、可靠、节能等多种优点。
其原理在于通过控制中心、控制节点和灯光设备之间的信息交换和指令控制，实现对灯光的远程控制和自动化管理。

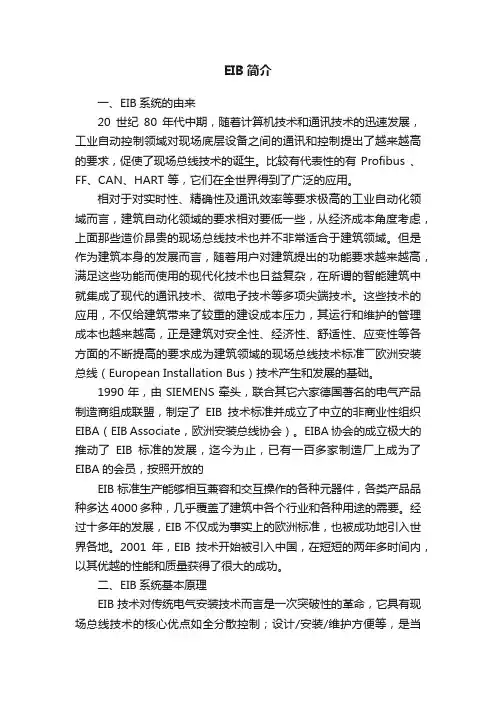

EIB简介一、EIB系统的由来20世纪80年代中期，随着计算机技术和通讯技术的迅速发展，工业自动控制领域对现场底层设备之间的通讯和控制提出了越来越高的要求，促使了现场总线技术的诞生。
比较有代表性的有Profibus 、FF、CAN、HART 等，它们在全世界得到了广泛的应用。
相对于对实时性、精确性及通讯效率等要求极高的工业自动化领域而言，建筑自动化领域的要求相对要低一些，从经济成本角度考虑，上面那些造价昂贵的现场总线技术也并不非常适合于建筑领域。
但是作为建筑本身的发展而言，随着用户对建筑提出的功能要求越来越高，满足这些功能而使用的现代化技术也日益复杂，在所谓的智能建筑中就集成了现代的通讯技术、微电子技术等多项尖端技术。
这些技术的应用，不仅给建筑带来了较重的建设成本压力，其运行和维护的管理成本也越来越高，正是建筑对安全性、经济性、舒适性、应变性等各方面的不断提高的要求成为建筑领域的现场总线技术标准――欧洲安装总线（European Installation Bus）技术产生和发展的基础。
1990年，由SIEMENS牵头，联合其它六家德国著名的电气产品制造商组成联盟，制定了EIB技术标准并成立了中立的非商业性组织EIBA（EIB Associate，欧洲安装总线协会）。
EIBA协会的成立极大的推动了EIB标准的发展，迄今为止，已有一百多家制造厂上成为了EIBA的会员，按照开放的EIB标准生产能够相互兼容和交互操作的各种元器件，各类产品品种多达4000多种，几乎覆盖了建筑中各个行业和各种用途的需要。
经过十多年的发展，EIB不仅成为事实上的欧洲标准，也被成功地引入世界各地。
2001年，EIB技术开始被引入中国，在短短的两年多时间内，以其优越的性能和质量获得了很大的成功。
二、EIB系统基本原理EIB技术对传统电气安装技术而言是一次突破性的革命，它具有现场总线技术的核心优点如全分散控制；设计/安装/维护方便等，是当今建筑技术领域非常优秀的现场总线标准。

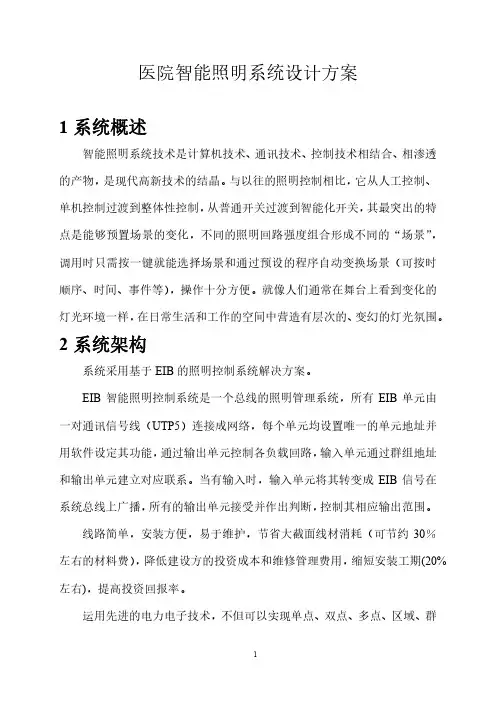

医院智能照明系统设计方案1系统概述智能照明系统技术是计算机技术、通讯技术、控制技术相结合、相渗透的产物，是现代高新技术的结晶。
与以往的照明控制相比，它从人工控制、单机控制过渡到整体性控制，从普通开关过渡到智能化开关，其最突出的特点是能够预置场景的变化，不同的照明回路强度组合形成不同的“场景”，调用时只需按一键就能选择场景和通过预设的程序自动变换场景（可按时顺序、时间、事件等），操作十分方便。
就像人们通常在舞台上看到变化的灯光环境一样，在日常生活和工作的空间中营造有层次的、变幻的灯光氛围。
2系统架构系统采用基于EIB的照明控制系统解决方案。
EIB智能照明控制系统是一个总线的照明管理系统，所有EIB单元由一对通讯信号线（UTP5）连接成网络，每个单元均设置唯一的单元地址并用软件设定其功能，通过输出单元控制各负载回路，输入单元通过群组地址和输出单元建立对应联系。
当有输入时，输入单元将其转变成EIB信号在系统总线上广播，所有的输出单元接受并作出判断，控制其相应输出范围。
线路简单，安装方便，易于维护，节省大截面线材消耗（可节约30％左右的材料费），降低建设方的投资成本和维修管理费用，缩短安装工期(20%左右)，提高投资回报率。
运用先进的电力电子技术，不但可以实现单点、双点、多点、区域、群组控制、场景设置、定时开关、亮度手自动调节、红外线探测、集中监控、遥控等多种控制任务。
并且可优化能源的利用，降低运行费用。
控制回路与负载分离，控制回路的工作电压为安全电压DC36V，即使开关面板意外漏电，也能确保人身安全。
当建筑物停电后，由于EIB系统中每个输入输出单元都预存系统状态和控制指令，因此在恢复供电时，系统会根据预先设定的状态重新恢复正常工作，实现无人值守，提高物业管理水平。
EIB系统具有开放性，可以和其他物业管理系统（BMS），楼宇自动控制（BA），保安及消防系统结合起来，符合智能校园的发展趋势。
3系统设计本次方案对医院门诊大厅、住院大厅、公共通道、会议室以及室外泛光照明及办公部分照明进行控制。

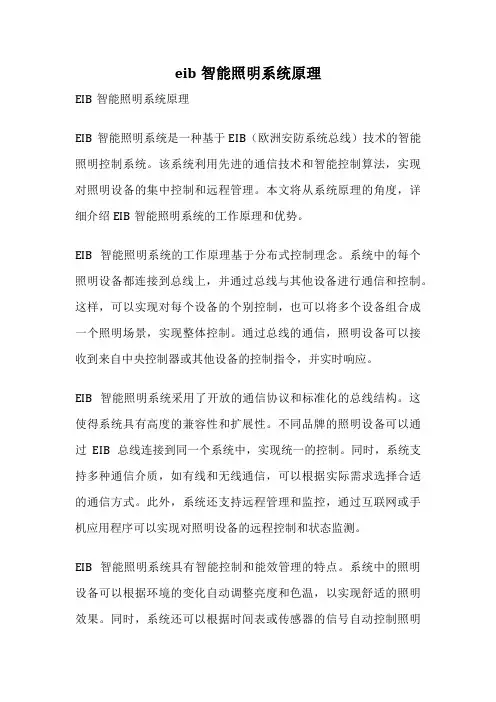

eib智能照明系统原理EIB智能照明系统原理EIB智能照明系统是一种基于EIB（欧洲安防系统总线）技术的智能照明控制系统。
该系统利用先进的通信技术和智能控制算法，实现对照明设备的集中控制和远程管理。
本文将从系统原理的角度，详细介绍EIB智能照明系统的工作原理和优势。
EIB智能照明系统的工作原理基于分布式控制理念。
系统中的每个照明设备都连接到总线上，并通过总线与其他设备进行通信和控制。
这样，可以实现对每个设备的个别控制，也可以将多个设备组合成一个照明场景，实现整体控制。
通过总线的通信，照明设备可以接收到来自中央控制器或其他设备的控制指令，并实时响应。
EIB智能照明系统采用了开放的通信协议和标准化的总线结构。
这使得系统具有高度的兼容性和扩展性。
不同品牌的照明设备可以通过EIB总线连接到同一个系统中，实现统一的控制。
同时，系统支持多种通信介质，如有线和无线通信，可以根据实际需求选择合适的通信方式。
此外，系统还支持远程管理和监控，通过互联网或手机应用程序可以实现对照明设备的远程控制和状态监测。
EIB智能照明系统具有智能控制和能效管理的特点。
系统中的照明设备可以根据环境的变化自动调整亮度和色温，以实现舒适的照明效果。
同时，系统还可以根据时间表或传感器的信号自动控制照明设备的开关，实现能耗的最优化。
例如，在无人的房间中，系统可以自动关闭照明设备，以节约能源。
此外，系统还可以通过能耗监测和分析，帮助用户了解和管理能源消耗情况，实现节能减排的目标。
EIB智能照明系统的应用范围广泛。
它可以应用于各种场所，如办公楼、商场、酒店、医院等。
无论是新建还是改造项目，都可以选用EIB智能照明系统来实现照明的智能控制和能效管理。
该系统还可以与其他建筑管理系统集成，实现更高级别的自动化和智能化。
EIB智能照明系统是一种基于EIB技术的智能照明控制系统，具有分布式控制、开放兼容、智能控制和能效管理等特点。
它可以提供个性化的照明控制方案，提高照明质量和能效，减少能源消耗。

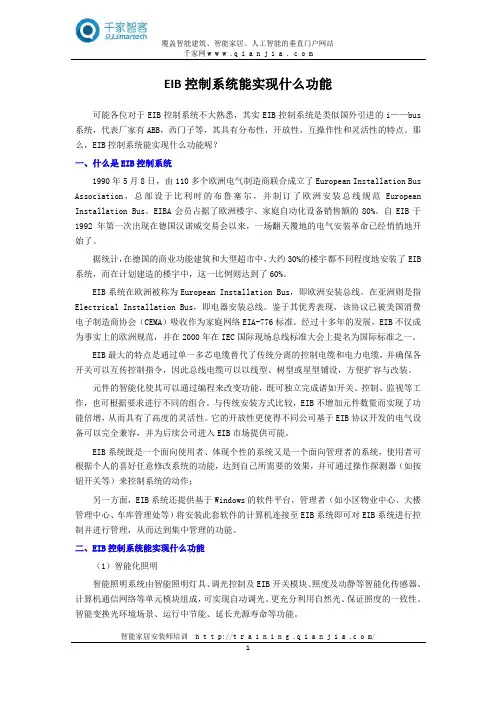

EIB控制系统能实现什么功能可能各位对于EIB控制系统不大熟悉，其实EIB控制系统是类似国外引进的i——bus 系统，代表厂家有ABB，西门子等，其具有分布性，开放性，互操作性和灵活性的特点。
那么，EIB控制系统能实现什么功能呢？一、什么是EIB控制系统1990年5月8日，由110多个欧洲电气制造商联合成立了European Installation Bus Association，总部设于比利时的布鲁塞尔，并制订了欧洲安装总线规范European Installation Bus。
EIBA会员占据了欧洲楼宇、家庭自动化设备销售额的80%。
自EIB于1992年第一次出现在德国汉诺威交易会以来，一场翻天覆地的电气安装革命已经悄悄地开始了。
据统计，在德国的商业功能建筑和大型超市中，大约30%的楼宇都不同程度地安装了EIB 系统，而在计划建造的楼宇中，这一比例则达到了60%。
EIB系统在欧洲被称为European Installation Bus，即欧洲安装总线。
在亚洲则是指Electrical Installation Bus，即电器安装总线。
鉴于其优秀表现，该协议已被美国消费电子制造商协会（CEMA）吸收作为家庭网络EIA-776标准。
经过十多年的发展，EIB不仅成为事实上的欧洲规范，并在2000年在IEC国际现场总线标准大会上提名为国际标准之一。
EIB最大的特点是通过单一多芯电缆替代了传统分离的控制电缆和电力电缆，并确保各开关可以互传控制指令，因此总线电缆可以以线型、树型或星型铺设，方便扩容与改装。
元件的智能化使其可以通过编程来改变功能，既可独立完成诸如开关、控制、监视等工作，也可根据要求进行不同的组合。
与传统安装方式比较，EIB不增加元件数量而实现了功能倍增，从而具有了高度的灵活性。
它的开放性更使得不同公司基于EIB协议开发的电气设备可以完全兼容，并为后续公司进入EIB市场提供可能。
EIB系统既是一个面向使用者、体现个性的系统又是一个面向管理者的系统，使用者可根据个人的喜好任意修改系统的功能，达到自己所需要的效果，并可通过操作探测器（如按钮开关等）来控制系统的动作；另一方面，EIB系统还提供基于Windows的软件平台，管理者（如小区物业中心、大楼管理中心、车库管理处等）将安装此套软件的计算机连接至EIB系统即可对EIB系统进行控制并进行管理，从而达到集中管理的功能。
智能照明KNX/EIB控制系统应用技术摘要:国家博物馆作为世界级博物馆,不仅在规模上是世界一流的,其内部的控制系统也是世界一流的,因此能体现出国家博物馆的国际地位｡本工程中同时配备了西门子的智能照明控制系统及库柏的应急智能照明控制系统,两个系统根据条件或单独控制,或结合控制,充分体现了绿色照明､智能照明､安全照明､美观照明的使用理念｡在本工程中对智能照明控制系统做了分析｡关键词: 智能照明KNX/EIB控制系统应用技术Abstract: the national museum as a world-class museum, not only in terms of scale is one of the world first-class, its internal control system is the world’s first-class, so can reflect the national museum of its international status. In this project at the same time equipped with Siemens intelligent lighting control system and the emergency of cooper intelligent lighting control system, the two systems according to the condition or individual control, or a combination of control, fully embodies the green lighting, beautiful intelligent lighting, security lighting, lighting the use of the concept. In this project, the intelligent lighting control system is analyzed.Keywords: KNX/EIB intelligent lighting control system application technology1.引言国家博物馆作为世界级博物馆,不仅在规模上是世界一流的,其内部的控制系统也是世界一流的,因此能体现出国家博物馆的国际地位｡作为一个如此庞大的公共建筑,内部的功能分区及其复杂,每个区域对照明的要求各不相同,如何有效地满足各个区域的照明需求,根据精装修的外观要求及区域的使用要求,现场选用了高品质照明灯具的同时,还为其配备了完善的控制系统,从而保证了各个区域的灯光要求,细腻､安全､有效地渗入了建筑的每个角落｡本工程中同时配备了西门子的智能照明控制系统及库柏的应急智能照明控制系统,两个系统根据条件或单独控制,或结合控制,充分体现了绿色照明､智能照明､安全照明､美观照明的使用理念｡在本工程中对智能照明控制系统使用做如下分析:1.智能照明KNX/EIB控制系统应用技术国家博物馆位于北京市中心天安门广场东侧,项目分为老北馆､老南馆､新馆三个部分,该项目主要实现对灯光的智能控制,并且与安防系统､消防系统联动控制,在新馆楼控机房内实现对博物馆的整体照明控制｡安防､消防联动采用硬件进行连接｡本项目在设计之初即以节能､生态的目标作为标准,建成一座生态节能示范工程｡项目实施时选择(KNX/EIB)产品,并将KNX/EIB产品的节能各要素充分发挥,为节能和生态树立了标杆｡KNX/EIB智能控制系统在国家博物馆项目中主要用于以下设备的集成式控制｡设计在不同的区域采用不同的控制方式达到最佳的节能效果:中央控制则可对整个国家博物馆大楼的灯光进行集中监视和控制,可通过中控电脑对每个区域的灯具实时显示,通过对上下班时间的限制,可有效降低照明在建筑能源的消耗｡光线感应控制､定时控制及人体感应控制可分别根据自然光线､上下班时间及工作人员的活动情况对灯光进行自动控制,既节省人工,方便控制,又可有效节能｡例如,在公共区域及上下班时间相对弹性的办公区域进行自动控制,可做到:人来,灯开,人离,灯关,避免人员外出或下班后出现长明灯现象;在上下班比较有规律的办公区,采用定时的方式对灯光自动控制,同样可以避免下班后忘记关灯的情况出现｡以上方式都可达到节能的效果,但不同区域､不同控制方式所产生的节能效益是不同的,但实际节能方式和节能效果不仅限于此,例如通过光线感应控制灯光,当自然光照度足够时,光线感应可自动将靠窗边的灯光关闭,当自然光线变暗并且室内有人时,光线感应则可以自动将灯光开启｡2.博物馆内智能照明系统设计按照国家博物馆大楼建设理念,在弱电系统中的智能控制系统采用具有世界水平的KNX/EIB的智能控制系统,统筹考虑生态建设､资源节约､体现了人与人的和谐､人与自然的和谐､人与经济活动的和谐,提供一套完善的绿色智能控制的解决方案｡在该方案中选用KNX/EIB系列产品控制照明设备,把照明设备总体融入到EIB系统中,实现统一的智能控制｡采用了系统中的照度控制､感应控制､定时控制､集中控制等四种控制方式进行节能减排和绿色控制,设计中充分挖掘KNX/EIB产品在节能减排方面的功能和性能优势,充分满足控制需求且最大化节能减排的效果,力求尽善尽美｡(1)房间内照明控制国家博物馆内的办公室､会议室灯具采用模拟调光方式｡设计在该区域引入了调光控制概念,调光控制是指人工照明和自然照明互补,使工作面保持在工作所需的照明程度上｡调光控制概念的出现是由于室内空间的纵深不同,自然采光强度出现变化,近窗的区域采光条件好,于是不需要人工照明,而远窗的区域采光条件差,就需要一定的人工照明来补光｡KNX/EIB系统有专门针对调光控制概念设计的产品,在以往的应用当中收获了非常不错的效果｡国家博物馆内的所有会议室照明,设计均配置了调光控制器,照明灯具根据环境照度和工作面照度调节灯具亮度,达到照度要求(可根据适用单位和人员的要求任意设定)｡(2)文物库房照明控制在文物库放置两联智能面板,控制各灯光回路的开关｡可以设置成总开总关､分路控制,无论在哪个位置都能方便对文物库进行本地控制,采用门禁卡和智能开关双重控制,即进门刷卡开灯,出门刷卡关灯｡当出现安防､火灾报警时,根据需要系统会自动强制开启或关闭部分灯光回路,极大地提高了建筑的安全性｡(3)楼梯､走廊等公共区域控制国家博物馆大楼的大堂､走廊､楼梯间等公共区域的照明由设备监控中心统一控制｡控制方式包括:日常定时开关控制､特殊节假日时钟控制,分楼层控制､分区域控制､间隔开关控制､照度的控制等,以及各种组合方式,以达到业主的使用要求和先进智能控制系统高集成性和优化性｡照明监控软件采用进口的WINSWITCH控制平台,该软件由欧洲某公司专为EIB系统开发研制,具有友善的操作界面,支持全中文汉字输入显示的优势功能(见图13)｡3.系统联动控制国家博物馆项目为应对该项目高要求的安全性能,智能照明系统在最大程度上满足了安防系统和消防系统的要求｡安防系统在报警情况下要求迅速地进行画面切换和摄像机图像追踪,摄像机图像的清晰度直接受到现场照度的限制｡智能照明系统与安防系统的联动轻松解决了这一难题｡安防报警后智能照明系统会根据报警情况实时地点亮该区域的灯光,保证了安全性,同时又解决了正在状态下低照度可以节能的问题｡消防报警状态下系统会自动点亮该区域的应急照明,保证应急状态的安全性,帮助人员撤离逃生｡同时该照明可以接入正常照明状态,这样既保证了消防情况下的安全性要求,同时也满足了正常照明状态下的照明控制要求｡在国家博物馆的智能照明监控系统中,配置了OPC-server开放式协议,不需要对软件进行二次开发,就能使整个KNX/EIB控制系统会通过OPC服务与BMS系统进行通讯,方便EIB系统集成到更高层的楼宇管理系统中去,使得EIB系统能够被更高层的控制平台集成监控｡楼宇自控系统可直接监控EIB系统,也可通过以太网监控EIB系统｡KNX/EIB在智能建筑中的应用充分发挥了智能控制系统在控制和节能方面的优势,通过对照明设备的控制,融合亮度控制､定时控制､集中控制､环境控制等各种智能控制的优势功能,为节能应用提供了高端的控制方式和友谊的节能效果,符合了国家对新建建筑节能要求的政策,也为为绿色生态的建筑目的提供了保证｡项目前期的投资在短期内会得到明显的回报,节能的效果有目共睹,而此产品在国家博物馆的应用也是KNX/EIB智能系统在控制和节能领域的典型应用,也节能项目提供了示范与标杆,在目前全球能源紧缺的环境中,节能环保是大家共同追求的目标,建议在节能方面选择KNX/EIB会收到非常有效的效果｡参考文献：[1] 梁文欣.酒店中C-Bus智能照明控制系统的应用方案[J]. 职业时空. 2010(05)[2] 朱则刚.智能照明“照亮”未来生活的每个角落[J]. 电子技术. 2007(06)[3] 刘剑,缪兴.开关量智能照明系统在工程中的运用[J]. 光源与照明. 2006(02)[4] 谭伟,王娜,李锋博,赵学风,李世翠.智能照明实验系统的设计与实施[J]. 光源与照明. 2006(03)。
EIB 智能环境控制系统系统硬件说明1.一般要求A.系统利用现场总线控制方式进行信息传送。
与此总线联接的主要为总线耦合器，带传感器和执行功能的终端电器。
系统的容量能应不少于12000个监控点以满足日后有系统变化的需要。
B.系统电器采用模块形式，按其结构方式可分为：1)用在配电箱中成排安装的电器或用在端墙通道中成排安装的电器，它们是用卡板快速固定在符合DIN EN50022 的卡轨上。
2)作为现有建筑安装用开关和插座生产纲领补充所需的嵌壁式电器或凸壁式电器；3)直接安装在用电设备内部的电器，如灯、百页帘的传动机械。
C.总线耦合器总线耦合器，除了通过公用芯线偶的通信发送级与接收级以外，还包括通信报告处理时用于电子或微型控制器的调压单元。
此外，还可以有面向用途的程序，例如将负荷开关的定时通断功能包括继电控制的逻辑储存入总线耦合器中。
D.终端电器电器的功能除了决定于终端电器中应用模块的电子以外，主要是取决于总线耦合器听应用程序。
这种应用程序通过参数的调整是可以修改的（可以参数化），或通过总线可远程负载。
在调试运行时仍可确定电器的结构类型，或更改，或简化，也就是说，随着今后用途的变化可实现“改装”。
E.接口接口可用来耦合外部的辅助装置（例如个人计算机）以便实现地址化与参数化，操作与观察以及通过插接式终端操作装置进行故障诊断。
2.基本电器基本电器是指EIB 控制总线系统正常工作所需的电器。
基本电器有：1) 供电电源；2) 电抗器；3) 数据排；4) 连接器。
A.供电电源供电电源是为 EIB 控制总线系统产生所需的保护小电压（安全电压）-24V。
每根总线都需备有供电电源。
它适用于安装在建筑物用配电装置中或端墙安装通道中，其技术数据为：额定电压原边：~220V+10%/-15%，50Hz额定电压副边：保护小电压（SELV）-24V±1V额定电流副边：320mA，限流副边：500mA，连接端子原边：不用螺丝的插接式接线端子，截面 1mm2~2.5mm2副边：数据排上的压力触头。
EIB智能照明控制系统
一、前言
照明控制系统传统是以照明配电箱通过手动开关来控制照明灯具的通断，或通过回路中串入接触器，实现远距离控制。
而今出现的建筑物自控(BA)系统，是以电气触点来实现区域控制、定时通断、中央监控等功能。
由于照明控制系统在BA系统中并非独立，同时控制功能简单，因此使用上有一定的局限性。
故当BA 系统出现故障时，照明系统亦受到影响。
随着微电子技术与数字化技术的发展，开发出了智能化水平更高的专业照明控制的独立系统，从而能节约能源、延长灯具寿命、提高照明质量。
根据使用单位的经验，不仅在照明管理与设备维修的简单及降低费用外，还对环境改善、提高工作效率都有着显著的效果。
二、系统的结构和组成
智能照明控制系统按网络的拓扑结构，大致有以下两种型式，总线式和以星形结构为主的混合式。
它们各有特色，前者灵活性较强，易于扩展，控制相对独立，成本较低。
后者可靠性较高，故障诊断和排除简单，存取协议简单，传输速度较高。
一般智能照明控制系统都为数字式照明管理系统，它由系统单元，输入单元和输出单元三部分组成。
除电源设备外，每一单元设置唯一的单元地址，并用软件设定其功能。
通过输出单元来控制各负载回路，各种形式的单元简述如下：1，系统单元：用于提供工作电源，源系统时钟及各种系统的接口，包括系统电源、各种接口（PC、以太网、电话等），网络桥。
主系统对各区域实施相同的控制和信号采样的网络；子系统则对各分区实施不同具体控制的网络。
主系统和子系统之间通过信息等元件连接，实现数据传输。
2，输入单元：用于将外部控制信号变换成网络上传输的信号；如可编程的多功能（开/关、调光、定时、软启动/软关断等）输入开关、红外线接收开关及红外线遥控器（实现灯光调光或开/关功能）。
各种型式及多功能的控制板，（如有的提供LCD页面显示和控制方式，并以图形、文字、图片来做软按键，可进行多点控制、时序控制、存储多种亮模式等），各种功能传感器（如红外线传感器可感知人的活动以控制灯具或其他负载的开关, 亮度传感器）,通过对周围环境的亮度的检测，调整光源的亮度，使周围环境保持适宜的照度，以达到有效利用自然光，节约电能。
3，输出单元：智能控制系统的输出单元是用于接受来自网络传输的信号，控制相应回路的输出以实现实时控制。
输出单元有各种型式的继电器。
调光器（以负载电流为调节对象，除调光功能外，还可用作灯具的软启动，软关闭）模拟量输出单元，照明灯具调光接口，红外输出模块等。
系统一般采用集中控制和管理、分散执行的方式，亦即配置中央监控中心和智能控制照明柜，前者有控制计算机、主通信控制器等设备，用于对整个系统进行控制和管理工作，通过网络将控制命令与各智能控制柜的可编程控制器进行通信联络，同时接收来自智能控制柜内可编程控制器的有关自动及手动工作状态、
灯具开/关状态等，并在异常情况下采取处理措施。
三、系统的功能
目前智能控制系统具有以下功能：
1，智能系统设有中央监控装置，对整个系统实施中央监控，以便随时调节照明的现场效果，例如系统设置开灯方案模式，并在计算机屏幕上仿真照明灯具的布置情况，显示各灯组的开灯模式和开/关状态。
2，具有灯具异常启动和自动保护的功能；
3，具有灯具启动时间，累计记录，和灯具使用寿命的统计功能；
4，在供电故障情况下，具有双路受电柜自动切换并启动应急照明灯组的功能；5，系统设有自动/手动转换开关，以便必要时对各灯组的开、关进行手动操作。
6，系统设置与其他系统连接的接口，如建筑楼宇自控系统（BA系统），以提高综合管理水平。
7，具有场景预设、亮度调节、定时、时序控制及软启动、软关断的功能。
随着智能系统的进一步开发与完善，其功能将进一步得到增强。
四、使用效果
采用智能照明控制系统总的效应如下：
1，实现照明的人性化；
由于不同的区域对照明质量的要求不同, 要求调整控制照度，以实现场景控制、定时控制、多点控制等各种控制方案。
方案修改与变更的灵活性能进一步保证照明质量。
2，提高管理水平
将传统的开关控制照明灯具的通断，转变成智能化的管理，使高素质的管理意识用于系统，以确保照明的质量。
3，节约能源
利用智能传感器感应室外亮度来自动调节灯光，以保持室内恒定照度，既能使室内有最佳照明环境，又能达到节能的效果。
根据各区域的工作运行情况进行照度设定，并按时进行自动开、关照明，使系统能最大限度地节约能源。
4，延长灯具使用寿命
众所周知，照明灯具的使用寿命取决于电网电压，由于电网过电压越高，灯具寿命将会成倍地降低，反之，则灯具寿命将成倍地延长，因此防止过电压并适当降低工作电压是延长灯具寿命的有效途径。
系统设置抑制电网冲击电压和浪涌电压装置，并人为地限制电压以提高灯具寿命。
采取软启动和软关断技术，避免灯具灯丝的热冲击，以进一步使灯具寿命延长。
五、智能照明控制系统设计实例
简要介绍智能照明控制系统在体育场灯光的控制方面的应用。
通过对体育场的各类照明灯具按不同的要求进行智能控制，可使其能适应不同环境的不同需求，达到不同的照明效果。
以某一体育场的设计为例，根据当地体育运动发展的情况，设计了开灯方案模式，有彩电转播模式、足球比赛模式、足球训练模式、文艺演出模式、清扫模式等，并可根据用户需要自行编辑。
整个场地共有204套2000W，80套400W的金卤灯，由分散在主体育场灯光控制室内的6个配电柜进行控制。
整个控制系统采用集中控制和管理，分散执行的方式，即中央监控中心（上层）和智能照明控制柜（下层）。
监控中心可进行整个场地照明控制和管理，循环与各台智能照明控制柜中的可编程照明控制器进行通讯联络。
一方面，将有关控制命令通过总线传输，发至各区域照明控制柜内的可编程控制器，让其接收相关的控制命令；另一方面，接收来自各区域照明控制柜内的可编程控制器向上转发的有关自动或手动状态，开灯或关灯状况等信号，（在要求高的情况下，还可巡检每只灯的状态及故障情况，对灯具工作时间进行统计，查阅每只灯的累计运行时间，在进行大型比赛前进行普查，及时将到达使用寿命的灯具换掉，）通过分类处理，在计算机屏幕上显示参数，对异常情况采取提示处理。
它可与其他BA系统通过接口集成。
智能照明控制柜则是具体执行监控中心计算机发出的各项控制命令，控制场地照明灯光以不同模式开灯，满足各项体育运动比赛或活动的要求，并巡回采集照明回路的开关状态参数等信号。
对于场地灯光，除了在监控中心的计算机上控制外，还可在现场的控制柜上进行手动按钮分组操作、控制。
灯光控制系统示意框图见附图（一）。
体育场的灯光照明系统通过智能控制系统设定的模式运行，可减少不必要的耗电开支，同时可降低运行维护费用；通过自动调节场地灯光打开的先后顺序，可有意识的避免灯光同时点亮造成的启动电流过大，并可限制金卤灯再启动的间隔时间，大大增加灯具的寿命；这些都可为用户节约开支，尽快收回成本创造了条件。
体育场本身线路繁多,功能复杂,通过采用灯光智能控制系统可简化线路，节省导线和电缆的消耗量，从而降低投资，缩短工期，并减少维修管理费用,给施工带来了极大的方便。
因此在设计中采用智能控制系统，其优点综述如下: 运用先进的电力电子技术，进行集中监控与遥控任务，且优化能源的利用，节约能源并降低运行费用。
根据用户要求和照明区域扩大，只需要修改软件设置，毋须对已有线路进行改造，即可调整照明布局和扩充功能。
这将降低扩建费用和改造工期。
断电状态结束恢复供电，系统将按预设定状态恢复正常工作，实现无人值班，提高管理水平。
照明最佳运行方式的设定，使灯具使用寿命延长，从而减少维修工作量和设备费用。
控制回路与负载回路分开，控制回路采用低电压，使得人身安全得到确保。
六、今后的开发任务
“智能建筑”的出现，对照明部分提出新的要求，“智能照明”技术相应出现。
其良好的使用效果与社会、经济的效应，推动了智能照明的技术迅速向前发展，
并形成照明发展的一个重要趋势。
智能照明由电子计算机进行控制与管理，因而开发照明方面的计算机硬件和软件工作是今后照明设计中的一项重要任务。
