6.1学校项目智能照明控制系统解决方案

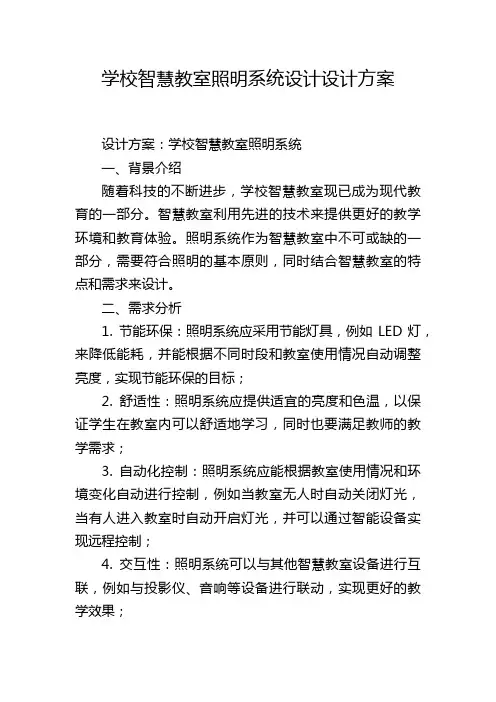

学校智慧教室照明系统设计设计方案设计方案：学校智慧教室照明系统一、背景介绍随着科技的不断进步，学校智慧教室现已成为现代教育的一部分。

智慧教室利用先进的技术来提供更好的教学环境和教育体验。

照明系统作为智慧教室中不可或缺的一部分，需要符合照明的基本原则，同时结合智慧教室的特点和需求来设计。

二、需求分析1. 节能环保：照明系统应采用节能灯具，例如LED灯，来降低能耗，并能根据不同时段和教室使用情况自动调整亮度，实现节能环保的目标；2. 舒适性：照明系统应提供适宜的亮度和色温，以保证学生在教室内可以舒适地学习，同时也要满足教师的教学需求；3. 自动化控制：照明系统应能根据教室使用情况和环境变化自动进行控制，例如当教室无人时自动关闭灯光，当有人进入教室时自动开启灯光，并可以通过智能设备实现远程控制；4. 交互性：照明系统可以与其他智慧教室设备进行互联，例如与投影仪、音响等设备进行联动，实现更好的教学效果；5. 安全性：照明系统需要具备安全可靠的特点，避免发生短路、漏电等安全问题。

三、设计方案基于上述需求分析，设计方案如下：1. 采用LED灯具：为了节能环保，照明系统应采用高效的LED灯具，其能效高，寿命长，亮度和色温可调，可以满足不同场景的需求；2. 自动调光功能：照明系统应搭配光感传感器，通过检测周围环境光强度，自动调整灯光亮度，保证适宜的照明效果；3. 色温调节功能：照明系统应具备色温调节功能，可以根据需要调整灯光的色温，以提供适合学习和教学的环境；4. 智能控制系统：照明系统应配备智能控制器，通过连接网络，实现对灯光的远程控制和管理。

教师可以通过智能设备或电脑实现对照明系统的控制，例如开关灯光、调整亮度和色温等；5. 人体感应控制：照明系统应搭配红外传感器，当教室无人时自动关闭灯光，当有人进入教室时自动开启灯光；6. 与其他设备的互联功能：照明系统应与其他智慧教室设备进行互联，例如与投影仪、音响等设备进行联动，实现更好的教学效果；7. 安全可靠性设计：照明系统应具备过流、过压等安全保护功能，避免因灯具故障引发安全问题。

学校建筑智能照明系统设计方案广州学校城各学校的教室，灯光照度设计标准为室内平均照度300lx，讲台点照度5001x，如此高的照度要求，如果没有合理控制方案，能源上将造成巨大的浪费。

因此，智能照明控制系统，不但用于控制公共楼道的灯光，普通教室、阶梯教室、投影室的应用也具有相当的实际意义。

对于学校而言，使用调光控制显然造价过高，难以接受，而且教学楼的灯具大多选择了日光灯，调光控制需要专用的调光镇流器，比较烦琐。

因此，开关控制是主要的控制方式。

1、教学楼以350座位阶梯教室为例，每个教室安装一个照明控制器。

教室内的灯具以区域和隔灯划分回路，既可以根据教室的上课人数开部分区域的灯光，也可以实现整个教室1/3、2/3、3/3的照度。

教室窗边设置照度传感器，控制窗边灯光和电动窗帘，充分利用室外自然光。

前后门口和讲台上都安装可编程开关，任何一个开关都可以控制室内的所有灯具。

同时，控制器也对教室内的其它电器进行开关触电控制，并且与灯光联动。

例如投影联动模式:事先设定一个情景模式，老师只需按一下按钮，投影仪自动打开，投影幕自动放下来，电动窗帘关上，讲台的灯光关闭，座位席上方的大部分灯光关闭，保留一些必要的照明，以方便学生作笔记。

通过这一系列的控制手段达到了最佳的节能效果，同时也提高了教学管理的质量。

2、图书馆学校城某学校图书馆，共六层，每层均分为A、B、C三个大区。

首层是计算机中心、书库，并有一个150座位报告厅;二至五层是图书阅览室，六层的A、B区是阅览室，c区是资料库。

大阅览室照明使用三管日光灯，阅览区平均照度3001x，藏书区照度200Ix。

照明控制方式采用开关控制方式，根据区域和隔灯方式划分回路。

每个阅览室设一个照明控制器，与照明配电箱一起安放在服务台旁，以便管理。

门口安装可编程开关，开关控制的回路由编程确定，其中每个开关均设定其中一键控制整个阅览室灯具。

书库和计算机中心考虑到书籍保护和计算机使用的要求，照度相对较低，控制方法与大阅览室相同。

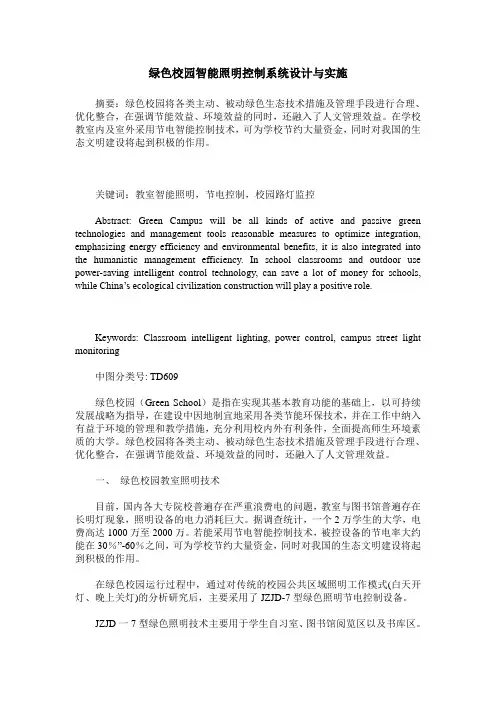

绿色校园智能照明控制系统设计与实施摘要：绿色校园将各类主动、被动绿色生态技术措施及管理手段进行合理、优化整合，在强调节能效益、环境效益的同时，还融入了人文管理效益。

在学校教室内及室外采用节电智能控制技术，可为学校节约大量资金，同时对我国的生态文明建设将起到积极的作用。

关键词：教室智能照明，节电控制，校园路灯监控Abstract: Green Campus will be all kinds of active and passive green technologies and management tools reasonable measures to optimize integration, emphasizing energy efficiency and environmental benefits, it is also integrated into the humanistic management efficiency. In school classrooms and outdoor use power-saving intelligent control technology, can save a lot of money for schools, while China’s ecological civilization construction will play a positive role.Keywords: Classroom intelligent lighting, power control, campus street light monitoring中图分类号: TD609绿色校园（Green School）是指在实现其基本教育功能的基础上，以可持续发展战略为指导，在建设中因地制宜地采用各类节能环保技术，并在工作中纳入有益于环境的管理和教学措施，充分利用校内外有利条件，全面提高师生环境素质的大学。

智能家居照明行业智能照明控制与管理解决方案第1章智能照明概述 (4)1.1 智能照明的定义与发展 (4)1.1.1 定义 (4)1.1.2 发展历程 (4)1.2 智能照明系统的构成与分类 (4)1.2.1 系统构成 (4)1.2.2 分类 (4)1.3 智能照明在智能家居中的应用 (4)1.3.1 家庭照明控制 (4)1.3.2 安全防护 (4)1.3.3 节能环保 (5)1.3.4 情景互动 (5)第2章智能照明控制技术 (5)2.1 传统照明控制技术 (5)2.1.1 电阻调节技术 (5)2.1.2 电容调节技术 (5)2.1.3 电磁调节技术 (5)2.2 新型照明控制技术 (5)2.2.1 PWM（脉冲宽度调制）控制技术 (5)2.2.2 恒流控制技术 (5)2.2.3 智能传感器控制技术 (5)2.3 智能照明控制协议与标准 (6)2.3.1 DALI（数字可寻址照明接口）协议 (6)2.3.2 DMX512协议 (6)2.3.3 ZigBee协议 (6)2.3.4 Bluetooth Low Energy（蓝牙低功耗）协议 (6)2.3.5 国家标准和行业标准 (6)第3章照明设计原理 (6)3.1 照明设计的基本原则 (6)3.1.1 功能性原则 (6)3.1.2 舒适性原则 (6)3.1.3 美观性原则 (7)3.1.4 节能环保原则 (7)3.2 照明系统的布局与选型 (7)3.2.1 布局设计 (7)3.2.2 灯具选型 (7)3.3 照明场景的设计与应用 (7)3.3.1 家庭场景设计 (7)3.3.2 办公场景设计 (8)3.3.3 商业场景设计 (8)第4章智能照明控制系统架构 (8)4.1 系统总体架构 (8)4.1.1 感知层 (8)4.1.2 传输层 (8)4.1.3 平台层 (8)4.1.4 应用层 (8)4.2 硬件设备选型与设计 (8)4.2.1 感知层设备选型 (8)4.2.2 传输层设备选型 (9)4.2.3 平台层设备选型 (9)4.3 软件平台设计与实现 (9)4.3.1 数据处理与分析 (9)4.3.2 业务逻辑处理 (9)4.3.3 用户交互界面设计 (9)4.3.4 系统安全与稳定性 (9)第5章照明设备控制与管理 (10)5.1 照明设备控制技术 (10)5.1.1 无线控制技术 (10)5.1.2 有线控制技术 (10)5.1.3 智能控制算法 (10)5.2 照明设备状态监测 (10)5.2.1 状态监测技术 (10)5.2.2 数据采集与处理 (10)5.2.3 状态监测系统设计 (10)5.3 照明设备故障诊断与维护 (10)5.3.1 故障诊断方法 (10)5.3.2 故障预测与预防 (10)5.3.3 维护策略与实施 (11)第6章智能照明与人居环境 (11)6.1 人居环境照明需求分析 (11)6.1.1 照明的基本功能需求 (11)6.1.2 照明场景的多样性需求 (11)6.1.3 照明节能与环保需求 (11)6.2 智能照明与人居环境的关系 (11)6.2.1 智能照明提升人居环境品质 (11)6.2.2 智能照明与家居风格的融合 (11)6.2.3 智能照明助力节能环保 (11)6.3 智能照明在人居环境中应用案例 (12)6.3.1 智能客厅照明 (12)6.3.2 智能卧室照明 (12)6.3.3 智能厨房照明 (12)6.3.4 智能卫生间照明 (12)6.3.5 智能户外照明 (12)第7章智能照明与物联网技术 (12)7.1 物联网技术概述 (12)7.2 智能照明与物联网的融合 (12)7.2.1 智能照明控制 (12)7.2.2 智能照明管理 (13)7.3 物联网在智能照明中的应用 (13)7.3.1 智能感知 (13)7.3.2 无线通信 (13)7.3.3 云计算与大数据 (13)7.3.4 人工智能 (13)第8章智能照明与大数据分析 (13)8.1 大数据技术概述 (13)8.2 智能照明数据采集与处理 (14)8.2.1 数据采集 (14)8.2.2 数据处理 (14)8.3 基于大数据的智能照明优化策略 (14)8.3.1 用户行为分析 (14)8.3.2 环境自适应控制 (14)8.3.3 能耗优化 (14)8.3.4 灯具寿命预测与维护 (14)8.3.5 智能照明系统优化与升级 (15)第9章智能照明与能源管理 (15)9.1 照明能源消耗与节能 (15)9.1.1 照明能源消耗概述 (15)9.1.2 照明节能技术 (15)9.2 智能照明在能源管理中的应用 (15)9.2.1 智能照明控制系统概述 (15)9.2.2 智能照明在能源管理中的应用场景 (15)9.3 能源管理系统设计与实践 (16)9.3.1 系统架构设计 (16)9.3.2 系统功能设计 (16)9.3.3 实践案例分析 (16)第10章智能照明行业发展趋势与展望 (16)10.1 智能照明行业现状与发展趋势 (16)10.1.1 行业现状概述 (16)10.1.2 发展趋势分析 (16)10.2 智能照明技术的创新与突破 (17)10.2.1 新型光源技术 (17)10.2.2 传感技术 (17)10.2.3 联网技术 (17)10.3 智能照明行业的挑战与机遇 (17)10.3.1 挑战 (17)10.3.2 机遇 (17)第1章智能照明概述1.1 智能照明的定义与发展1.1.1 定义智能照明是指利用现代电子技术、通信技术、自动控制技术及物联网技术等手段，对灯具的亮度和色温进行智能调控，实现灯光与人的互动，提高照明舒适性和节能效果的一种照明方式。

XX学校照明控制系统解决方案一、项目概况：本项目XXX大学，学校位于高校云集的北京市海淀区学院路，占地约万平方米（包括管庄校区），校舍建筑总面积万平方米（包括管庄校区）。

学校现有1个国家科学中心(筹)，2个国家重点（专业）实验室，2个国家工程（技术）研究中心，2个国家科技基础条件平台，21个省、部级重点实验室、工程研究中心。

学校在校师生数全日制在校生2.3万余人，教职工总数2933人。

校内共设有教学楼4栋，图书馆1栋，实验室2栋，学生宿舍楼6栋，其余还有食堂、体育场、报告厅等多种建筑。

学校建筑中，建筑用房类型较多，有教学楼、图书馆，还有体育中心(包括体育场、馆，风雨操场等)、食堂、宿舍、学生活动中心、文化交流中心等。

本次需要照明控制提案的主要区域为下图中红色标注区域。

以教学为例，学校照明中最主要的是教室照明，一般教学形式分为正式教学和交互式教学，正式教学主要是教师与学生之间交流，即教师看教案、观察学生、在黑板上书写，学生看书、写字，看黑板上的字与图，注视教师的演示等；交互式教学增加了学生之间的交流，学生之间应能互相看清各自的表情等。

目前教室中除传统的教学区的黑板和学生区之外，教学区中大多采用投影等多种形式，学校以白天教学为主，有效利用自然采光以利节能。

另外教室多为单侧采光或窗外有遮阳设施时，未考虑到学生学习上课时要求的照度水平较高，因此有时即使是白天，天然采光也不够。

教室内需辅以人工照明做恒定调节。

教室深处与近窗口处对人工照明的要求是不同的。

为改善教室内的亮度分布，便于人工照明的恒定调节与节能，宜对教室深处及靠近窗处的灯具分别控制。

考虑幻灯、投影和电影的放映方便，宜在讲台和放映处对室内照明进行控制。

有条件时，可对一般照明的局部或全部实现调光控制。

学校的传统照明控制方式一般有三种：1）断路器控制方式；2）跷板开关控制方式；3）在回路中串入接触器辅助触点，实现人工远距离控制或定时控制方式。

这些控制方式具有一定的局限性。

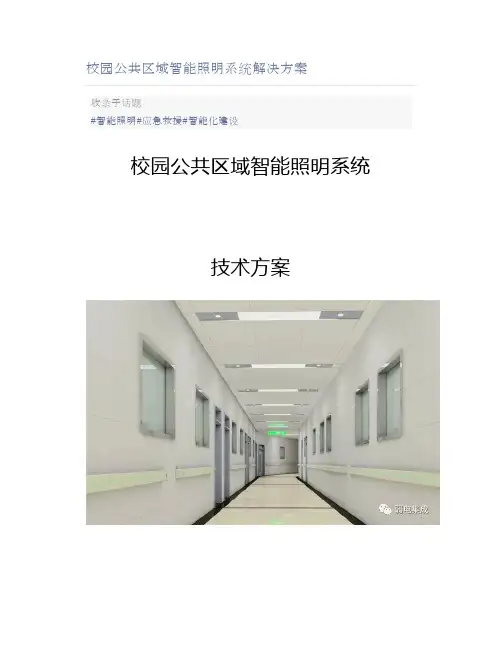

校园公共区域智能照明系统解决方案收录于话题#智能照明#应急救援#智能化建设校园公共区域智能照明系统技术方案目录1.概述1.1工程概况1.2用户需求分析1.3设计依据1.4设计原则1.5智能照明系统设备清单1.6设计说明1.7智能照明控制系统架构的优势与特点2.台达智能照明系统介绍2.1智能照明系统的优势2.2实现照明控制智能化，提高大楼照明管理水平，减少能耗2.3良好的节能效果2.4有效延长光源的寿命2.5实现多种照明效果2.6可以与智能建筑其他系统联动2.7台达智能照明控制管理系统的具体内容3.台达智能照明系统主要产品介绍3.1DIL-GW100导轨式网关主机3.2导轨式8路16A继电器执行开关3.3导轨式4路16A继电器执行开关3.4导轨式带电源总线耦合器3.5导轨式系统电源模块3.66进6出IO模块3.7智能6键面板3.83.5寸有线真彩触摸屏3.9吸顶式人感模块1. 概述1.1 工程概况新时期的校园建设要适应网络时代的发展，应引入智能化的概念。

在传统的学校控制系统中，一般只包括了综合布线、计算机网络、安防、消防、闭路电视监控等子系统。

但近年来，随着经济的发展和科技的进步，人们对照明灯具节能和科学管理提出了更高的要求，使得照明控制在智能化领域的地位越来越重要。

而在学校新校区的建设热潮中，各个学校和他们的建设者也意识到了智能照明的重要性。

相对商业楼宇而言，学校校园里的大功率动力和制冷设备比重较少，照明灯具则相对比重更多。

使用智能化控制系统控制照明，更能体现其在节能与管理方面的优势，提高学校的科学管理水平。

**市某某小学的整体建设规划将立足于高科技及环保智能，因此校园在建筑智能化中实现智能照明管理就成为了系统中的一个重要组成部分。

通过智能照明管理系统，可以实现整个学校公共区域及不同功能区域建筑物的照明及能源管理，通过不同的场景模式、定时模式、感应模式、集中控制模式等，校园内的所有照明系统进行管理，在节约电能的基础上，实现了智能化的管理及控制，达到预期节能环保及人性化控制管理的预期目的。

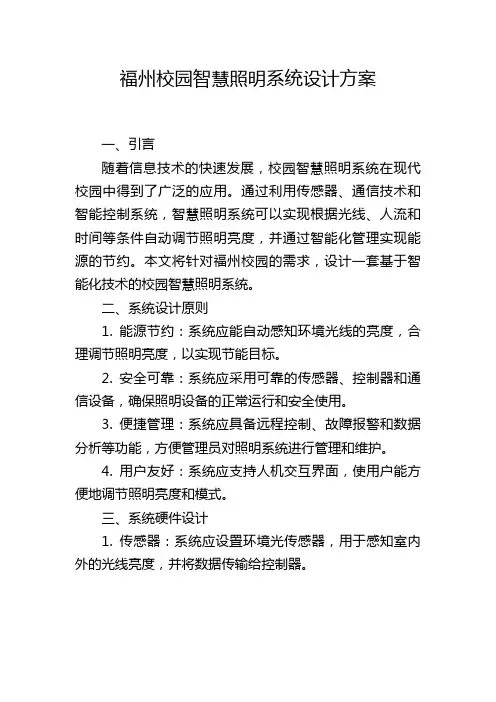

福州校园智慧照明系统设计方案一、引言随着信息技术的快速发展，校园智慧照明系统在现代校园中得到了广泛的应用。

通过利用传感器、通信技术和智能控制系统，智慧照明系统可以实现根据光线、人流和时间等条件自动调节照明亮度，并通过智能化管理实现能源的节约。

本文将针对福州校园的需求，设计一套基于智能化技术的校园智慧照明系统。

二、系统设计原则1. 能源节约：系统应能自动感知环境光线的亮度，合理调节照明亮度，以实现节能目标。

2. 安全可靠：系统应采用可靠的传感器、控制器和通信设备，确保照明设备的正常运行和安全使用。

3. 便捷管理：系统应具备远程控制、故障报警和数据分析等功能，方便管理员对照明系统进行管理和维护。

4. 用户友好：系统应支持人机交互界面，使用户能方便地调节照明亮度和模式。

三、系统硬件设计1. 传感器：系统应设置环境光传感器，用于感知室内外的光线亮度，并将数据传输给控制器。

2. 控制器：系统应采用可编程控制器（PLC）作为核心控制设备，负责接收传感器数据、计算照明亮度和控制照明设备。

3. 照明设备：系统应选择高效节能的LED照明设备，可以根据控制器指令自动调节亮度。

四、系统软件设计1. 控制算法：系统应根据环境光线、人流和时间等条件，设计合理的控制算法，自动调节照明亮度。

例如，根据光线亮度的变化，调节照明设备的亮度；根据人流情况和时间，调整室内通道和走廊的照明。

2. 远程控制：系统应提供远程控制功能，管理员可以通过手机、电脑等终端设备，远程控制和监控校园照明系统。

例如，管理员可以通过终端设备，调节教室、图书馆和体育场等区域的照明亮度。

3. 故障报警：系统应具备故障监测和报警功能，一旦发现照明设备故障或异常情况，系统能及时报警并提供详细的故障信息，方便管理员及时处理。

4. 数据分析：系统应收集和分析照明系统的运行数据，如照明亮度、能耗等，以便管理员进行系统优化和能源管理。

五、系统实施方案1. 硬件安装：根据校园的实际情况和需求，将传感器、控制器和照明设备安装在相应的位置。

高校智能照明控制系统的设计摘要：本文提出了一种高校智能照明控制系统的设计方案。

该系统基于物联网技术和控制算法，能够根据室内照明需求，智能控制灯光的亮度和开关；同时，系统能够根据室内环境的变化自适应调节，并进行远程监控和控制，提高了能耗利用效率和设备使用效果。

为验证系统的有效性，本文进行了实验验证。

实验结果表明，该系统能够有效地满足照明需求、提高能耗利用效率，具有较好的应用价值和推广前景。

关键词：智能照明控制；物联网技术；控制算法；远程监控；能效Abstract: This paper proposes a design scheme of intelligent lighting control system for Universities. Basedon IoT technology and control algorithms, this system can control the brightness and switch of the light intelligently according to the indoor lighting demand. Meanwhile, thesystem can adaptively adjust according to the changes ofindoor environment and conduct remote monitoring and control, which improves the efficiency of energy utilization anddevice usage. To verify the effectiveness of the system, this paper conducted experiments. The experimental results showthat the system can effectively meet the lighting demand and improve the efficiency of energy utilization, and has good application value and promotion prospect.Keywords: intelligent lighting control; IoT technology; control algorithm; remote monitoring; energy efficiency1. 研究背景随着物联网技术的不断发展，智能家居等智能物联网系统得到迅速的发展和广泛的应用。

教学楼智能照明控制系统设计设计教学楼智能照明控制系统设计随着科技的发展和人们对于节能环保的重视，智能照明控制系统逐渐被广泛应用于各种建筑中，其中包括教学楼。

本文将探讨如何设计教学楼的智能照明控制系统。

首先，设计教学楼的智能照明控制系统需要明确目标。

目标应该是实现节能、环保和舒适的照明环境。

因此，系统设计应该充分考虑人性化的需求，以及对照明设备的灵活控制。

其次，设计系统需要选择合适的设备和组件。

例如，可以选择具有ZigBee、Wi-Fi等无线通信功能的灯具和传感器，以及具有强大的数据处理能力和智能控制功能的中央控制器。

这些设备和组件可以组成一个完整的智能照明控制系统，实现自动化控制和智能化管理。

另外，设计系统还需要考虑照明控制策略。

可以根据教室内的光线强度、人数、使用时间等参数，制定合理的照明控制策略。

例如，可以根据光线强度传感器检测到的光线强度，自动调节灯具的亮度，以达到节能的目的。

同时，还可以根据人数和使用时间，制定分时控制策略，以进一步节约能源。

最后，设计系统还需要考虑系统的维护和管理。

因此，应该选择易于维护和管理的设备，并采用具有远程监控和管理功能的系统软件，以便及时发现和处理问题。

总之，设计教学楼的智能照明控制系统需要充分考虑目标、设备选择、控制策略和系统维护等多个方面。

只有综合考虑这些因素，才能够设计出一个高效、稳定、节能、环保的智能照明控制系统。

智能照明控制系统方案设计设计智能照明控制系统方案设计随着人们生活水平的提高，对照明的要求也越来越高，智能照明控制系统逐渐成为人们生活和工作中不可或缺的一部分。

本文将介绍智能照明控制系统的方案设计，包括系统架构、功能模块、系统测试与优化等方面。

一、现状分析目前市场上的智能照明控制系统种类繁多，但大多存在以下问题：1、系统稳定性差，经常出现故障，影响照明效果；2、智能化程度低，无法满足多样化的照明需求；3、安装繁琐，不易维护和升级。

针对这些问题，我们提出了以下解决方案：1、采用高品质的硬件设备，提高系统的稳定性和可靠性；2、设计灵活的控制算法，满足不同场景的照明需求；3、采用模块化设计，方便安装、维护和升级。
