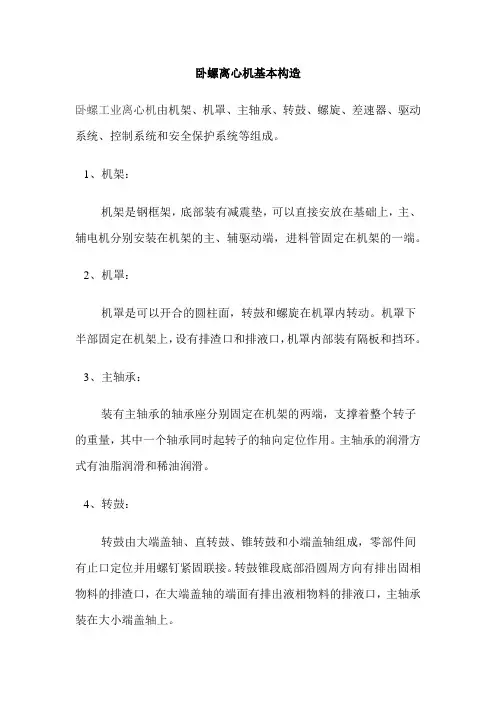

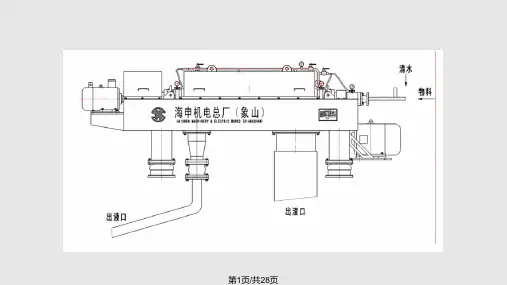

卧螺离心机基本构造卧螺工业离心机由机架、机罩、主轴承、转鼓、螺旋、差速器、驱动系统、控制系统和安全保护系统等组成。
1、机架：机架是钢框架，底部装有减震垫，可以直接安放在基础上，主、辅电机分别安装在机架的主、辅驱动端，进料管固定在机架的一端。
2、机罩：机罩是可以开合的圆柱面，转鼓和螺旋在机罩内转动。
机罩下半部固定在机架上，设有排渣口和排液口，机罩内部装有隔板和挡环。
3、主轴承：装有主轴承的轴承座分别固定在机架的两端，支撑着整个转子的重量，其中一个轴承同时起转子的轴向定位作用。
主轴承的润滑方式有油脂润滑和稀油润滑。
4、转鼓：转鼓由大端盖轴、直转鼓、锥转鼓和小端盖轴组成，零部件间有止口定位并用螺钉紧固联接。
转鼓锥段底部沿圆周方向有排出固相物料的排渣口，在大端盖轴的端面有排出液相物料的排液口，主轴承装在大小端盖轴上。
转鼓筒体是一个整体，同心度高，振动小，具有更高的强度和刚度。
减少对空气的扰动，降低了工作时的噪音。
5、螺旋：螺旋装在转鼓内部与转鼓同轴，两端有轴承组，使其能相对于转鼓灵活地转动。
螺旋中部设布料腔，沿圆周方向均匀地开有进料口。
主电机的输出动力传递给转鼓，辅电机的输出动力通过差速器传递给螺旋，通过两个变频器分别调整主、辅电机的转速而改变差转速。
当螺旋和转鼓有一定的转速差时，沉降在转鼓壁上的固相物料在螺旋的推进作用下向转鼓锥端底部方向移动，最后经转鼓锥段脱水后，由排渣口排出转鼓。
6、差速器：采用二级行星齿轮差速器，为螺旋提供动力。
7、驱动系统：采用双电机双变频驱动系统。
8、控制系统：采用PLC控制。
9、安全保护系统：由主电机过载保护、螺旋输送载荷适度和紧急停机等组成。
卧螺离心机构造今天咱们来了解一下卧螺离心机的构造呀。
卧螺离心机就像一个神奇的大机器。
它有一个长长的、像大圆筒一样的身子，这个大圆筒可重要啦。
想象一下，就像我们玩的那种长长的纸筒，只不过这个是金属做的，很结实。
在这个大圆筒里面呢，有一个螺旋的东西，就像我们吃的那种螺旋形状的小饼干一样。
这个螺旋的东西呀，是在圆筒里面慢慢地转动的。
它转动起来的时候，就像小蜗牛在它的壳里慢慢地爬动一样。
卧螺离心机还有一个很重要的部分，那就是它的电机。
电机就像是这个大机器的心脏，给它力量让它转动起来。
就像我们人要是没有心脏跳动就不能动啦，卧螺离心机没有电机也转不了。
电机一转起来，就带着圆筒里的螺旋还有其他的部件一起动起来。
再来说说它的进料口吧。
进料口就像是机器的小嘴巴，要处理的东西就从这个小嘴巴进去。
比如说，有一些混合着泥土和水的东西要被分离，那这些东西就从进料口进到卧螺离心机里。
还有出料口呢。
出料口有两个，一个是出比较重的东西的，一个是出比较轻的东西的。
就像我们分糖果一样，把大的糖果放在一个盒子里，小的糖果放在另一个盒子里。
如果是处理泥土和水的混合体，重的泥土就会从一个出料口出来，轻的水就会从另一个出料口出来。
卧螺离心机的底部呀，有一些支撑它的脚，就像小桌子的腿一样，稳稳地站在地上。
这样它在转动的时候就不会晃来晃去啦。
我给你们讲个小故事吧。
有一个小村子，他们的井水老是很浑浊，里面有很多泥沙。
后来有人带来了卧螺离心机。
把井水从进料口送进去，然后电机带动里面的螺旋转动起来，很快呀，干净的水就从一个出料口出来了，泥沙就从另一个出料口出来了。
村民们都特别高兴，再也不用喝浑浊的水了。
所以呀，卧螺离心机虽然看起来有点复杂，但是它的每个部分都有自己的作用，就像我们身体的每个器官一样重要呢。
