下载文档原格式
1.流挂A.流挂的原因：涂层太厚，涂料的粘度影响：喷涂太厚的原因：多次喷涂，喷枪与工件的距离太近，一次喷涂太厚，如喷枪移动的太慢后停顿。
B.解决办法：在湿对湿施工时二道喷涂应有足够的闪干时间，薄涂时闪干时间为3-5Min，随着喷涂的次数的增加，闪干的时间增加到5-8min。
C.保证喷枪与工件要垂直，距离恒定。
D.喷枪移动速度要均匀一致，避免对工件直接开枪和折返。
E.涂料粘度太低导致的应严格按照稀释剂比例规定进行对稀F.溶剂挥发太慢采用专用的稀释剂，提高施工环境温度加强通风。
G.在光滑的旧涂层上润湿性差。
事先要对其进行打磨。
2．桔纹A.溶剂挥发过快，粘度急剧增加流平困难。
根据季节环境温度选用合适的稀释剂，工件温度过高的药对其降温，降到40度以下。
B.喷出的油漆量太少距离太远表面漆膜太薄。
难流平。
C.喷枪雾化不良，颗粒过大，难流平。
降低出漆量，增加压缩空气输出量。
D.喷枪太近，空气造成的波动对其造成桔纹。
喷枪与工件保持距离。
E:底材不平或稀释剂挥发过快。
底材不平或稀释剂挥发过快。
3．露底原因：因稀释剂加入过多导致涂料遮盖力下降，涂料部分颜料产生沉淀，使用时没有将沉淀的颜料充分搅匀。
涂装的涂膜厚度太薄，或者局部有漏涂的现象底材表面处理未达要就，造成涂装时涂料对表面润湿状况不一致，涂膜不均匀，发生局部露底。
解决办法控制稀释剂的用量在合理范围内使用前充分搅拌均匀对木器底材涂装时，注意表面处理，并进行适当的封闭涂装仔细涂装防止少涂，漏涂，力求均匀一致对于已经露底的麦克根据情况对个别部位进行点补，或者将涂抹用砂纸整体打磨后，重新涂装。
4．针孔产生病状的原因:1.稀释水加入过多。
2.每次喷漆太多太厚,重喷时间不当。
3.物面不平、不洁、形状复杂及含有油水。
4.喷嘴过大，喷嘴与物面距离太近。
5.喷涂速度不均匀，层间间隔时间不够。
解决病状的方法1.按比例加稀释剂。
2.应分两次喷涂，每次间隔单十分钟为宜，每道涂刷不宜过厚。
涂装缺陷有上百种，一般可分为漆膜缺陷和漆膜的破坏状态。
所谓漆膜缺陷是指漆膜的质量与规定的技术指标相比所存在的缺陷，一般产生于涂装过程；漆膜的破坏状态是漆膜在腐蚀介质的作用下或在特定的使用条件下产生的综合性能变化的外观表现。
由于某些漆膜缺陷和漆膜的破坏状态两者从外观形态来看非常相似，也都是涂装过程中涂装工艺控制不当所形成的，但两者产生的原因及其防治方法有很大差别。
所以必须分类清楚，才能有效地防治。
1 喷涂过程中产生的漆膜缺陷及其防治方法涂装过程（含涂装后不久）中产生的漆膜缺陷，一般与被涂物表面的状态、选用的涂料、涂装方法及操作、涂装工艺及设备和涂装环境等因素有关。
现将汽车涂装中常见的漆膜缺陷及其防治方法介绍如下。
1．1 颗粒漆膜中的凸起物呈颗粒状分布在整个或局部表面上的现象。
由混入涂料中的异物、涂料变质或过喷涂而引起的称为涂料颗粒；金属闪光涂料中铝粉在涂面造成的凸起异物称为金属颗粒；在涂装时或刚完成的湿漆膜上附着的灰尘或异物称为尘埃。
1、产生原因（1）涂装环境的空气清洁度差。
调漆室、喷漆间内有灰尘。
（2）施喷件表面不清洁。
如打磨后施喷件内外没有彻底清洁；选用质量较差的绵布做清洁，而绵布的纤维物留在施喷件上。
（3）施工操作人员工作服、手套等材料掉纤维。
（4）易沉淀的涂料未充分搅拌或过滤。
（5）涂料变质，如漆基析出或反粗，颜料分散不佳或产生凝聚，有机颜料析出，闪光色漆的漆基中铝粉分散不良等。
（6）喷漆间内温度过高或溶剂挥发太快。
（7）漆雾过多（干喷涂），涂料的粘度过高。
（8）输漆系统中用的泵不合适，喷漆间压力不平衡，压缩空气没有过滤或过滤时不充分。
2、防治方法（1）调漆室、喷漆间内的空气除尘要充分，确保涂装环境洁净。
（2）施喷件表面应清洁。
如用粘性擦布擦净或用压缩空气吹净喷涂表面上静电吸附的尘埃。
（3）操作人员要穿戴不掉纤维的工作服及手套。
（4）供气管路上要安装有过滤器。
（5）不使用变质或分散不良的涂料。
涂装过程中产生的涂膜缺陷及防治一、遮盖力差（覆盖不良）现象：因涂料的遮盖力差或喷得太薄，透过漆膜可以看见下层表面的颜色，这种情况常常发生在难以喷漆的区域，车身下保护板或尖锐的边角处。
成因：•喷涂方法不当。
UV,辐射,水性,粉末,溶剂•使用过份慢干稀释剂，在未达到足够漆膜厚度前形成了垂流。
•油漆混合不均匀或过份稀释。
•由于研磨、抛光过度，减小了色漆层的厚度，或喷涂层数太少。
p'| •使用了劣质不良的稀释剂。
预防：•使用正确的喷涂方法，保证漆膜厚度适当，平整均匀。
•喷涂室的空间要合适，照明条件要好，喷涂时要特别注意不可接近区域的涂膜质量。
•要将油漆彻底混合均匀。
•禁止对漆膜过度抛光。
要特别注意边角区域。
•使用良好的正确的稀释剂。
补救：让漆料略干后重喷或将缺陷区域打磨平，然后重新喷漆。
二、失光（失去光泽或低光泽）涂剂现象：漆膜干燥前光泽丰满，干燥后缺少光泽或日后漆膜光泽逐渐消失。
成因：•底漆附着力差，或底漆未彻底固化就在其上喷涂面漆。
•油漆中使用的稀料质量太差或型号不对，或者使用了其他不配套或质量较差的固化剂。
•油漆调配或喷涂方法不当，如粘度过低，雾化过度。
•基底表面质量太差。
•由于湿度太大或温度太低，油漆干燥速度太慢。
溶剂蒸气或汽车尾气侵入了漆膜表面。
•漆膜表面受到了蜡、油、肥皂水或水的污染；或烤房中空气污秽，喷房中排气不良，使干固的喷粒落在已喷好的表面上。
•在新喷涂的漆膜上使用了太强洗涤剂或清洁剂，或者喷完后过早地进行抛光，或者使用的抛光蜡太粗。
•面漆或清漆喷得太薄。
预防：•使用合格的底漆，要等底漆层充分干燥后再在其上喷涂面漆。
•只使用推荐型号的稀料和合格的固化剂。
•要充分搅拌油漆，保证喷漆环境符合要求，按照正确的方法进行喷涂，喷涂厚度适当。
•彻底地清理基底表面。
•要保证漆膜在温暖、干燥的条件下进行干燥。
•干燥过程中，漆膜表面要有适当的空气流动。
•喷涂面漆之前，应当用清洁剂揩擦底漆层，彻底清洁表面。

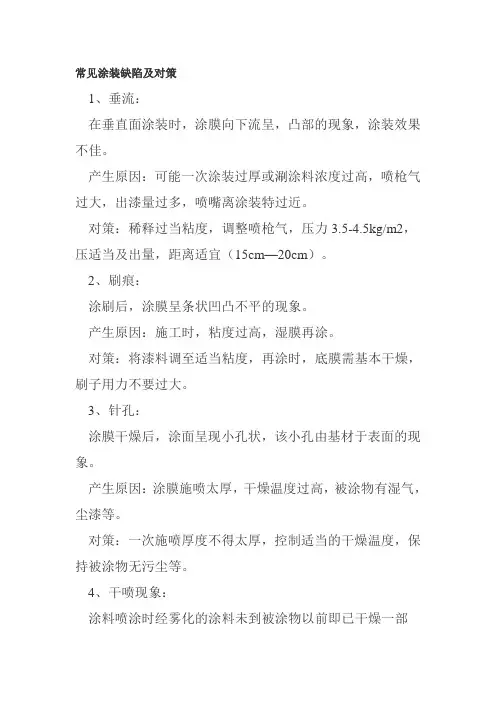

常见涂装缺陷及对策1、垂流：在垂直面涂装时，涂膜向下流呈，凸部的现象，涂装效果不佳。
产生原因：可能一次涂装过厚或涮涂料浓度过高，喷枪气过大，出漆量过多，喷嘴离涂装特过近。
对策：稀释过当粘度，调整喷枪气，压力3.5-4.5kg/m2，压适当及出量，距离适宜（15cm—20cm）。
2、刷痕：涂刷后，涂膜呈条状凹凸不平的现象。
产生原因：施工时，粘度过高，湿膜再涂。
对策：将漆料调至适当粘度，再涂时，底膜需基本干燥，刷子用力不要过大。
3、针孔：涂膜干燥后，涂面呈现小孔状，该小孔由基材于表面的现象。
产生原因：涂膜施喷太厚，干燥温度过高，被涂物有湿气，尘漆等。
对策：一次施喷厚度不得太厚，控制适当的干燥温度，保持被涂物无污尘等。
4、干喷现象：涂料喷涂时经雾化的涂料未到被涂物以前即已干燥一部分，再附著时形成粗糙的涂面。
产生原因：喷涂时喷枪口与被涂物距离过远，喷枪气压过高等原因造成。
对策：调整喷枪口与被涂物距离，约15cm-20cm，压力调整为3.5-4.5kg/m2.5、白化现象：涂膜表面苍白，无预期光泽。
产生原因：湿度过高（80％以上），稀释剂菡发过快，被涂物太冷。
对策：涂装湿度应80％以上，或可加5-10％的防白水，要用过快干的稀释剂，被涂物不要太冷。
6、剥离脱落：涂膜从被涂物表面成片掉下。
产生原因：基材有蜡、油、水等，下涂未干而再涂，底材过于平滑，墙面已粉化或采用低劣补土，附着力不够。
对策：将底材彻底除干净，确保无蜡、油、水等杂物，已粉化的旧墙必须铲除干净；用油性批土，或水性批土批平，完全干燥后再涂膜。
7、桔皮现象：涂膜不平滑，象桔皮状凹凸涂膜。
产生原因：稀释剂蒸发太快，喷压力不定或压力过大，吹附距离太远，一次喷涂太厚，底层未干再涂。
对策：使用适当的稀释液，控制喷枪压力，距离要适中，不要一次厚涂，底层完全干燥再涂。
8、褪色现象：涂膜数日后，颜色部分褪掉，色泽不均一。
产生原因：新增未完全干燥，碱性太重，造成色泽退掉。
