jeepDVD机接线定义,拆机图,说明书。

解密牧马人接线定义针脚北京Jeep指南者原车CD断电后再使用时第一次要进行激活操作。

开机：首先按TIME键待CD指示灯亮后松开TI ME，再同时按住INFO和SET键即可开机。

第一次需要输入激活码。

关机：按下LIST+SET关闭机器。

如果按左边旋钮是静音，假关机，耗电量和开机差不多。

中间接头：共10针。

电源喇叭尾线接线说明：黄色：长电黑色：地线负橙色： CAN+红色： CAN-白色:左前喇叭正白/黑：左前喇叭负灰色：右前喇叭正灰/黑：右前喇叭负绿色：左后喇叭正绿/黑：左后喇叭负紫色：右后喇叭正紫/黑：右后喇叭负注意：插头针线比较细小，安装时候拔插线材请小心，按照卡扣再一起把，千万别单独拔针线！接线方法：主机后面有2个22针的插孔，里面分A/B二个，A插的1号接正极，1 2号接负极。

（2号和13号是原车CAN线，无CAN模拟器请不要随意接）8、9一组右后，10、11一组左后，19、20一组右前，21、22一组左前，一共4组音频输出。

B插的6号视频正，7号视频负该照片标注出所有克莱斯勒公司授权厂家的DVD主机ACC接线和视频输出线针脚位置。

一般4S店的员工都不一定清楚，在这里无锡老葛贡献给各位愿意自己进行DIY的车友进行摸索。

现款除8.4英寸大屏幕的不能播放DVD音频格式文件以外，所有带6.5英寸屏幕或者是不带屏幕的原厂（克莱斯勒公司，不是克莱斯勒中国）主机都是可以播放DVD视频及DVD音频（DTS格式文件）。

但凡克莱斯勒公司的主机（AUX右下角是以“R”开头的3位数）不管主机是否带有屏幕。

全部都带有后排视频信号输出端口，行驶时可以供后排娱乐，只要拿一屏幕将信号播放即可。

故障排除DVD工作20秒反复吐碟解决办法今天DVD工作20秒，就自动吐碟出来，换十几张蝶都是这个情况，后来找东莞鸿吉汽贸服务热线。

工作员小韩细心的指导操作，终于解决问题了，在这里谢谢小韩，呵呵，具体方法是打开PULL接口的外盖，右上方有一小黑点，用牙签捅一下，DVD 重启，问题就解决了。

汽车导航DVD播放器的安装说明安装汽车导航DVD播放器的说明一、准备工作在开始安装导航DVD播放器之前，请确保已经具备以下材料和工具：1. 汽车导航DVD播放器；2. 汽车配电箱的工具组；3. 螺丝刀；4. 扳手；5. 绝缘胶带；6. 电缆线。

二、安装步骤1. 确定安装位置在安装之前，需要选择一个合适的位置安装导航DVD播放器。

通常，这个位置应该是在汽车仪表板上，足够接近驾驶员并且方便观看。

可以将播放器放置在仪表板的中央位置，但不得遮挡视线。

请注意，安装位置应该符合相关安全规定，并确保播放器的安全性和稳定性。

2. 固定导航DVD播放器使用螺丝刀和扳手将播放器固定在所选择的位置上。

可以根据导航DVD播放器的底部安装孔的位置，在汽车的仪表板上打孔。

确保螺丝固定牢固，以防止播放器在行驶中松动或掉落。

3. 连接电源将导航DVD播放器连接到汽车的电源系统。

这一步需要注意电源线的连接。

首先，确保汽车的电源已经关闭。

然后，使用配电箱的工具组打开汽车的配电箱。

找到适合的电源接口，并使用绝缘胶带将导航DVD播放器的电源线连接到电源接口上。

请务必确保电源线的连接牢固，并将其绝缘以防止电路短路。

4. 连接音频和视频将导航DVD播放器与汽车的音频和视频系统连接起来。

首先，找到汽车音频和视频输入接口。

然后，使用音频和视频线将导航DVD播放器的音频输出和视频输出连接到汽车音频和视频输入接口上。

确保连接牢固且不会松动。

5. 完成安装在完成以上步骤后，请重新检查导航DVD播放器以确保所有连接都正确且牢固。

然后，将汽车的配电箱关闭，并将其安全固定。

最后，将汽车电源打开并启动汽车，测试导航DVD播放器是否能正常工作。

三、使用说明安装完成后，您可以根据需要使用导航DVD播放器进行各种操作。

以下是一些使用导航DVD播放器的基本说明：1. 打开导航DVD播放器的电源，启动系统；2. 使用操作面板或遥控器选择所需的功能，如导航、音频、视频等；3. 如果使用导航功能，请按照屏幕上的指示输入目的地信息，并选择导航方式（如最快路线、最短路线等）；4. 播放音频或视频时，请确保车辆已停放在安全位置，并遵守当地交通规定。

9-1 测试项目:不失真输出功率(THD=10%)
一. 测试意义:测扩大器输出达10%时输出功率
二. 测试仪器接线图:
三. 测试方法:
1.待测机器(放大器)调至于标准动作状态
2.信号产生器输出频率为1KHZ,(超低音为100MHZ)输出电压为最大,左右声道同时输入信号.
3.调整衰减器,使机器(嗾大器)输出达失真10%(即失真仪上的失真指标读数为10%,并失真仪上产频率文件为
1KHZ,调TUNING FREQ 微调,使HIGH、LOW两指未灯都不亮)，记录电子电压表（2）上，电压依P=E2/R 公式换算出功率，单位为W（瓦特）
核准: 审核: 制定:王红英
核准: 审核: 制定:王红英
核准: 审核: 制定:王红英。

汽车DVD一体导航仪改装图文教程随着经济的发展，很多朋友有自己的小汽车，有的朋友想把自己的汽车改装一下dvd一体导航仪，又不知道如何做。

其实改装起来改装不难，重要的是要掌握改装的步骤，下面我们一起来以本田思域改装迈思卡DVD导航仪的过程来详解解决一下如何改装。

本教程其它的车型一样可以通用。

改装需要的工具材料∙1、电工胶刀∙2、十字螺丝刀∙3、斜口钳∙4、3M双面胶∙5、绝缘胶布∙6、螺丝套筒步骤/方法1.本田锋范原车内饰2.开始拆。

3.接收拆，一步一步来。

4.拆螺丝。

5.拆方向盘上面的这个东西6.用手托着拿出来7.接收拆。

8.把螺丝拿出来9.开始拆原车的CD机部分10.双手拿着拆出来。

11.一体机连线中12.尾线都连上了，按照接口连上就行了13.接收拆螺丝14.储物仓拆下来，要把USB连接线放到里面15.把门上面的橡胶弄开布GPS天线16.天线一般固定在这个位置17.空空的上面都没有18.把线穿过来19.把们上面的橡胶弄好20.把一体机跟原车的一些东西组装在一起21.面板装好了是这个样子的22.空调通风孔装好了23.线路整理一下，准备安装上去了24.对接上就好了25.安装上去就好了26.固定一下基本上就好了27.这个位置还原一下28.接下来是这个位置了29.螺丝记得要装回去30.还原，装回去简单多了31.装好e路航导航仪后的效果注意事项GPS接收天线建议放置在车顶外，接收信号较强，也可置于车内前方玻璃下方的仪表台上，用3M双面胶做好固定。

∙安装GPS接收天线时，须水平放置，正面朝天，这样较好接收卫星信号。

如果车子装有防爆膜将会降低GPS信号的接收能力，这种情况下，建议GPS天线安装在车辆外部。

∙不要缩短或延长GPS天线，改变天线的长度可能引发短路或天线故障，尽量避免GP S天线缠绕或干涉方向盘或刹车踏板及其他汽车控制部件，否则可能发生危险！∙安装完成后，对导航进行调试，在主界中，点击导航即可以直接进入导航系统。

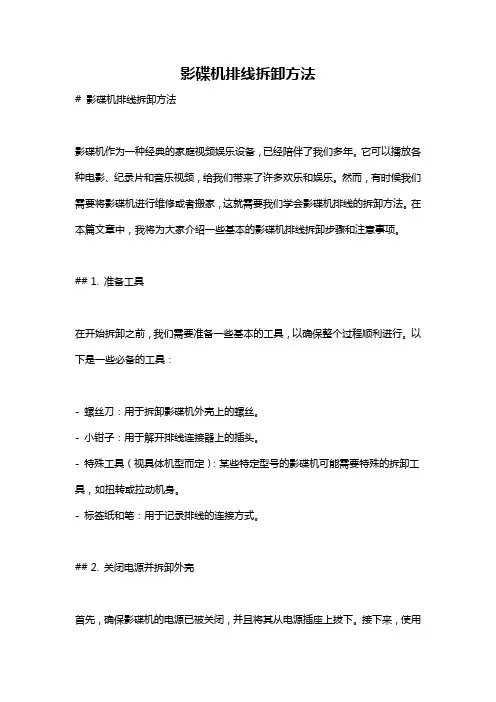

影碟机排线拆卸方法# 影碟机排线拆卸方法影碟机作为一种经典的家庭视频娱乐设备，已经陪伴了我们多年。

它可以播放各种电影、纪录片和音乐视频，给我们带来了许多欢乐和娱乐。

然而，有时候我们需要将影碟机进行维修或者搬家，这就需要我们学会影碟机排线的拆卸方法。

在本篇文章中，我将为大家介绍一些基本的影碟机排线拆卸步骤和注意事项。

## 1. 准备工具在开始拆卸之前，我们需要准备一些基本的工具，以确保整个过程顺利进行。

以下是一些必备的工具：- 螺丝刀：用于拆卸影碟机外壳上的螺丝。

- 小钳子：用于解开排线连接器上的插头。

- 特殊工具（视具体机型而定）：某些特定型号的影碟机可能需要特殊的拆卸工具，如扭转或拉动机身。

- 标签纸和笔：用于记录排线的连接方式。

## 2. 关闭电源并拆卸外壳首先，确保影碟机的电源已被关闭，并且将其从电源插座上拔下。

接下来，使用螺丝刀拧开影碟机外壳上的螺丝。

一般来说，螺丝位于机器的底部或侧面。

解开螺丝后，小心地取下外壳，以暴露出内部组件。

## 3. 确定排线连接器一旦打开了影碟机外壳，我们就可以看到许多排线连接器。

通常，排线连接器是与各种颜色的排线相连的插头。

在拆卸之前，确保你知道每个排线连接器的作用和位置。

如果不确定，可以参考影碟机的用户手册或者在网上搜索相关信息。

## 4. 清理内部组件在拆卸排线之前，我们可以利用这个机会清理一下影碟机的内部组件，以确保其正常运行。

使用气罐喷射器或者干净而柔软的刷子清除灰尘和杂物。

也可以考虑使用电子清洁溶液（如等离子屏幕清洁剂）来清洁一下屏幕。

## 5. 解开排线连接器现在，我们可以开始解开排线连接器了。

小心地握住插头，使用小钳子轻轻地向外抽出。

有些排线连接器可能需要稍微用力，但我们要确保不要过度用力，以免损坏排线或插头。

## 6. 记录连接方式一旦排线连接器被解开，我们需要记录下每个排线的连接方式。

使用标签纸和笔，为每个排线写上相应的标签，以便日后重新连接。

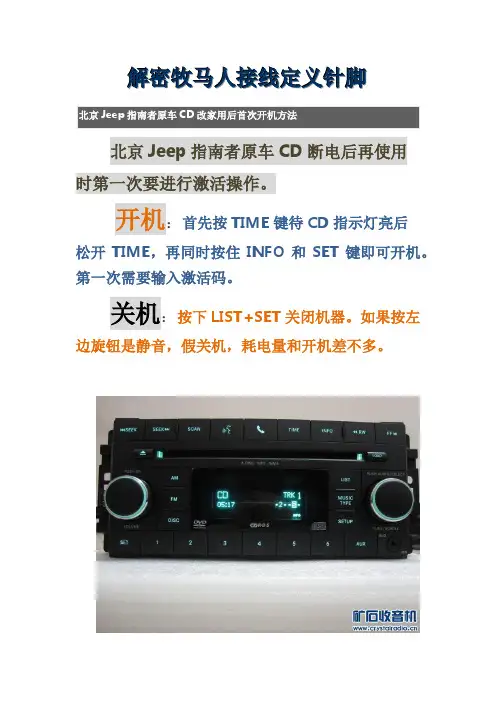

解密牧马人接线定义针脚北京Jeep指南者原车CD断电后再使用时第一次要进行激活操作。

开机：首先按TIME键待CD指示灯亮后松开TIME，再同时按住INFO和SET键即可开机。

第一次需要输入激活码。

关机：按下LIST+SET关闭机器。

如果按左边旋钮是静音，假关机，耗电量和开机差不多。

中间接头：共10针。

电源喇叭尾线接线说明：黄色：长电黑色：地线负橙色： CAN+红色： CAN-白色:左前喇叭正白/黑：左前喇叭负灰色：右前喇叭正灰/黑：右前喇叭负绿色：左后喇叭正绿/黑：左后喇叭负紫色：右后喇叭正紫/黑：右后喇叭负注意：插头针线比较细小，安装时候拔插线材请小心，按照卡扣再一起把，千万别单独拔针线！接线方法：主机后面有2个22针的插孔，里面分A/B二个，A插的1号接正极，12号接负极。

（2号和13号是原车CAN线，无CAN模拟器请不要随意接）8、9一组右后，10、11一组左后，19、20一组右前，21、22一组左前，一共4组音频输出。

B插的6号视频正，7号视频负该照片标注出所有克莱斯勒公司授权厂家的DVD主机ACC接线和视频输出线针脚位置。

一般4S店的员工都不一定清楚，在这里无锡老葛贡献给各位愿意自己进行DIY 的车友进行摸索。

现款除8.4英寸大屏幕的不能播放DVD音频格式文件以外，所有带6.5英寸屏幕或者是不带屏幕的原厂（克莱斯勒公司，不是克莱斯勒中国）主机都是可以播放DVD视频及DVD音频（DTS格式文件）。

但凡克莱斯勒公司的主机（AUX 右下角是以“R”开头的3位数）不管主机是否带有屏幕。

全部都带有后排视频信号输出端口，行驶时可以供后排娱乐，只要拿一屏幕将信号播放即可。

故障排除DVD工作20秒反复吐碟解决办法今天DVD工作20秒，就自动吐碟出来，换十几张蝶都是这个情况，后来找东莞鸿吉汽贸服务热线。

工作员小韩细心的指导操作，终于解决问题了，在这里谢谢小韩，呵呵，具体方法是打开PULL接口的外盖，右上方有一小黑点，用牙签捅一下，DVD重启，问题就解决了。

jeep指南者cd机拆解维修教程Jeep指南者CD机拆解维修教程一、前言随着科技的不断发展，车载CD机已经成为汽车中广受欢迎的音频设备之一。

然而，随着时间的推移，CD机也可能会出现各种问题，比如无法读取光盘、发生故障等。

因此，作为Jeep指南者的车主，学会进行CD机的拆解和维修变得十分必要。

下面，我将带领大家逐步了解Jeep指南者CD机的拆解及维修技巧。

二、工具准备在开始拆解CD机之前，首先需要准备以下工具：扁嘴螺丝刀、十字螺丝刀、细鼻钳、喷气式压缩空气罐和橡胶手套。

这些工具将帮助我们顺利进行拆解和维修工作。

三、拆解步骤1. 断开电源：首先，将车辆的电源关闭，以确保安全。

然后，拆卸面板上的螺丝固定件，轻轻揭开面板并将其放置在安全的地方。

2. 拆卸机身：使用扁嘴螺丝刀和十字螺丝刀，将CD机的机身固定件逐一拆卸。

请注意，拆卸过程中需要轻动手，避免对CD机造成不必要的损坏。

3. 拆卸内部零件：将CD机的机身轻轻展开，观察内部零件，确保没有松动或破损。

若发现问题，可使用细鼻钳进行修复或更换。

4. 清洁零件和光头：使用橡胶手套，小心地将内部零件取出，并使用喷气式压缩空气罐清洁各个部位。

此外，还可使用专业的光头清洁剂清洁CD机的光头，确保读取光盘的正常运行。

四、维修技巧1. 无法读取光盘：如果CD机无法读取光盘，可能是光头灰尘过多或光头磨损，可使用光头清洁剂和细鼻钳进行清理和更换。

2. 故障发生：如果CD机出现故障，如无法开机或无法播放音频，建议先检查电源连接是否正常。

如果电源正常，可使用细鼻钳查看机内是否有烧毁的元件或接触不良的零件，及时修复或更换。

五、总结CD机作为Jeep指南者的重要音频设备，其拆解和维修技巧非常实用。

通过学习拆解步骤和维修技巧，我们可以更好地保养和修复CD机，延长其使用寿命，并提供更好的音频体验。

但是，请注意，在进行拆解和维修时，务必小心谨慎，避免对CD机造成不可逆的损害。

希望本篇教程对广大Jeep指南者车主有所帮助！。

三：***注意标记***对号入座CD机头的背面有接线图纸，画的插座都是和下图接口对应的！！四：12伏直流电源接线：1）12v稳压电源负极并联2根线出来，一个接主接口第1引脚，一个接cd机头的外壳！2）12v稳压电源正极并联3根线出来，一个接主接口第3引脚，一个接主接口第24引脚（这个不接电源就相当于车钥匙拔了）！如果想CD机头按键的灯也亮起来，就把正极出来的第三根线接到主接口的第4引脚（相当于你开车灯了，音响按键也亮）五：接音柱线！音柱要求，4-8欧阻抗的，音柱后面都标了的！音柱可以用一对，也可以用二对，相当于你车前音柱和后音柱！前左音柱正极接主接口第15引脚，前左音柱负极接主接口第16引脚！（音柱上正极一般标为红色，负极一般标为黑色。

）前右音柱正极接主接口第19引脚，前右音柱负极接主接口第20引脚！后左音柱正极接主接口第5引脚，后左音柱负极接主接口第6引脚！后右音柱正极接主接口第9引脚，后右音柱负极接主接口第10引脚！六：关于usb接口！我没有找到成品线，又不想用烙铁把线焊上去！准备去4S店订一根USB线！七:AUX接口，我没有接线！八：收音机天线！（找一根细铜丝1米长就可以，推荐网线里面抽一根出来，正好可以插到天线接口的1号引脚里面）1.MAIN GND 主机电源地2.N.C.(ILL -BULB)3.+B 电源+12V4.ILL+ ：这个是夜间行车背景灯接线（与汽车大灯联动）5.RL SP+ 后左声道+6.RL SP- ：后左声道-7.N.C. 空脚8.N.C. 空脚9.RR SP+ ：后右声道+10.RR SP- ：后右声道-11.REMOTE GND ：遥控地12.SECURITY13.K-LINE14.TEL MUTE ：电话静音15.FL SP+ ：前左声道+16.FL SP- ：前左声道-17.N.C. ：空脚18.N.C. ：空脚19.FR SP+ 前右声道+20.FR SP- 前右声道-21.N.C. 空脚22.REMOTE遥控23.VSP ：这个是车速，带导航的机器才有用24.ACC 启动电源希望能得到这接脚的中文说明,多谢!。

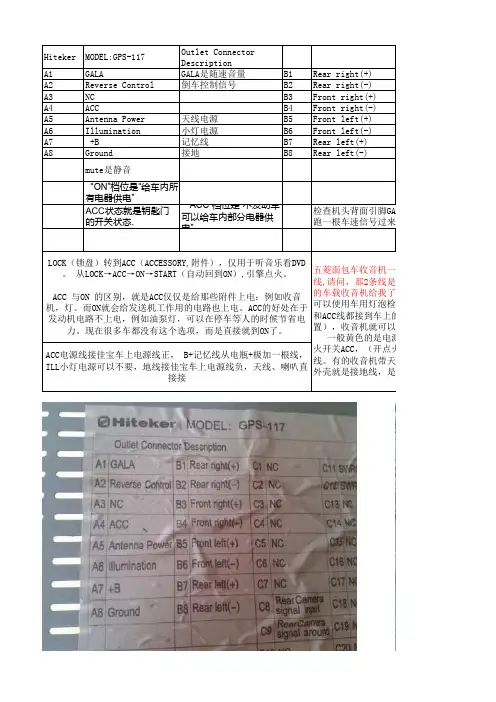

Hiteker MODEL:GPS-117Outlet Connector DescriptionA1GALA GALA是随速音量B1Rear right(+) A2Reverse Control倒车控制信号B2Rear right(-) A3NC B3Front right(+) A4ACC B4Front right(-) A5Antenna Power天线电源B5Front left(+) A6Illumination小灯电源B6Front left(-) A7 +B记忆线B7Rear left(+) A8Ground接地B8Rear left(-)mute是静音“ON”档位是“给车内所有电器供电”ACC状态就是钥匙门的开关状态. “ACC”档位是“不发动车可以给车内部分电器供电”五菱面包车收音机一共1线,请问，那2条线是电源，电源是直流还是交的车载收音机给我了。

我不知道怎么接线:可以使用车用灯泡检查下。

找到电源线（可以和ACC线都接到车上的ACC线束上），打开点火置），收音机就可以使用了。

一般黄色的是电源线（接电瓶正极）。

红色火开关ACC，（开点火开关才有电）。

黑色搭铁线。

有的收音机带天线控制线。

汽车功放都是外壳就是接地线，是喇叭，电源的地（也就是检查机头背面引脚GALA是跑一根车速信号过来，比较麻烦LOCK（锁盘）转到ACC（ACCESSORY,附件），仅用于听音乐看DVD 。

从LOCK→ACC→ON→START（自动回到ON）,引擎点火。

ACC 与ON 的区别，就是ACC仅仅是给那些附件上电：例如收音机，灯。

而ON就会给发送机工作用的电路也上电。

ACC的好处在于发动机电路不上电，例如油泵灯，可以在停车等人的时候节省电力。

现在很多车都没有这个选项，而是直接就到ON了。

ACC电源线接佳宝车上电源线正， B+记忆线从电瓶+极加一根线，ILL小灯电源可以不要，地线接佳宝车上电源线负，天线、喇叭直接接右后C1NC 右后C2NC 右前C3NC 右前C4NC 左前左前C5NC 左后C6NC 左后C7NC C8Rear Camera signal input 后置摄像头信号输入C9Rear Camerasignal around后置摄像头信号周围C10NCC11SWRC+steering wheel方向盘C12SWRC-C13NCC14NCC15NCC16NCC17NCC18NCC19NCC20NC 一共13脚。

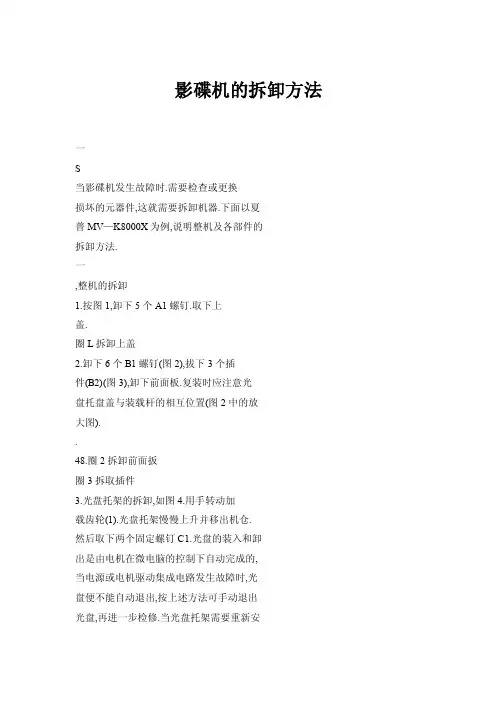

影碟机的拆卸方法一S当影碟机发生故障时.需要检查或更换损坏的元器件,这就需要拆卸机器.下面以夏普MV—K8000X为例,说明整机及各部件的拆卸方法.一,整机的拆卸1.按图1,卸下5个A1螺钉.取下上盖.圈L拆卸上盖2.卸下6个B1螺钉(图2),拔下3个插件(B2)(图3),卸下前面板.复装时应注意光盘托盘盖与装载杆的相互位置(图2中的放大图)..48.圈2拆卸前面扳圈3拆取插件3.光盘托架的拆卸,如图4.用手转动加载齿轮(1).光盘托架慢慢上升并移出机仓.然后取下两个固定螺钉C1.光盘的装入和卸出是由电机在微电脑的控制下自动完成的,当电源或电机驱动集成电路发生故障时,光盘便不能自动退出,按上述方法可手动退出光盘,再进一步检修.当光盘托架需要重新安装时,要注意驱动齿轮与托架齿条的关系,使驱动齿轮上的标记小孔与托架齿条的第一齿对齐.圈4拆卸光盘托辜光盘托盘齿条的第1齿期一一一二,机械部分的拆卸1.按图5,卸下8个螺钉DI.拔下8个插件D2.圈5拆取D22.按图6,取下2个螺钉E1,拔下巧固定座E2,再拔下3个插座E3和一组扁平线E4.取下伺服电路板.图6拆取伺服电路板3.按图5和图7,卸下17个固定螺钉F1,取下一个插件F2,卸下图象电路板.4.按图8,卸下4个固定螺钉GI.取下输入输出端子电路板.图望影碟机的原理与维修图7拆取图囊电路扳黑,圊8取下端于电路板5.按图9,卸下7个固定螺钉H1,取下电源电路板.~+o4)<8mmIH1)>~4,'图9取下电潍电路板6.接图10,取下1O个固定螺钉J1,卸下显示和输入转换电路板.491993年l0月第5期《电子天府,圄1O取下显紊和翰入转换电路枉7.取下3个钮K1,卸下11个固定螺钉K2,取下操作电路板(如图10).另外,传声器电路板是由2个钮L1和2个螺钉L2固定的,拆卸时要注意.三,激光头的拆卸激光头是光盘机中的重要部件,拆卸或更换时需要特别注意.具体方法如下:1.先按前述的方法打开光盘机,然后按图11和图12,取下进给齿轮部分的同定螺钉B1,再将(A)杆向箭头方向用螺丝刀拨50囤n淮光头秽出路残示意囤…劈囤l2进绔齿轮部分动,并加以固定,即用一字头螺丝刀临时插入2.按图11箭头所示的方向移出激光头;3.当激光头移动到图11的(B)点时,拧下两同定螺钉A1(如图11),目的是使导向体保持原位,再进一步向前移,即可取下激光头.图14为激光头导向体和(B)点的放大图.4.当重新装入激光头时.如图13,将激光头的导向体安装在齿槽中.5.进一步将激光头向里移,当到达(B)点时,重新装入固定螺钉(图14),再按图ll 固定A1螺钉.避给皮带囤l3重新蓑八囊光头舭//——/——……圈14囊光头导向体四,齿轮和电机的拆卸1.倾斜电机的拆卸按图15,取下2个螺钉B1和2个螺钉B2,即可取下电机及驱动齿轮.2.高度电机及驱动齿轮的拆卸按图16,取下2个c1螺钉,即可卸下高度齿轮,取下2十c2螺钉,即可取下高度电机3.进给滑动齿轮的拆卸按图17,取下3十螺钉D1,即可取下齿轮部分,注意将滑动齿轮的3十孔之一置于箭头所指的位置,取下该处螺钉.4.进给电机的拆卸按图17,取下2十D2螺钉,即可取下进给电机.哩!骂影碟机的原理与维修旧斟电机圈l5拆取悄蚪电机弹簧圈l6拆取高度电机)×2(C2)×2P2x2m圈17进培滑动齿轮的拆卸5.主轴电机的拆卸按图18,取下螺钉F1,检测器电路板,51993年】0月第5期'电子天府'圈18主轴电机的拆卸个螺钉E2,即可取下主轴电机,注意此电机带有锁定金属块6.松开螺钉Fl,将金属块向(A)方向滑动,以便取下皮带,如重新装上皮带,则将金属块向(B)方向滑动,再重新紧固螺钉Fl.7.加载齿轮的拆卸按图l9,先将齿轮转向箭头方向,使光盘托架升起,然后分别取下螺钉G1和4个螺钉G2,将凸轮连杆和凸轮取下.装载齿轮都甘圈19加载齿轮的拆卸8.加载电机和皮带的拆卸接图20,取下皮带,再取下2个螺钉H1,即可取下加载电机9.加载齿轮的安装接图21,先将各齿轮接所要求的方向装好,这是齿轮之间的相位关系.位置关系不正52确,光盘机便不能进入正常工作状态.齿轮之间的相互关系对好后.再按图l9的状态安装凸轮和连杆,并进行固定加载圜2O加载电机的拆卸光盘托盘驱动圈21加戴齿轮的安装l0.加载凸轮轴齿轮的安装接图22,安装中要注意其上的棱形标记这里凸轮和状态开关的关系非常重要,若开关状态不正确,光盘则不能正常工作.键转开关齿轮圈22加找凸轮轴齿轮的安装轴齿…。
