basler 相机参数设置

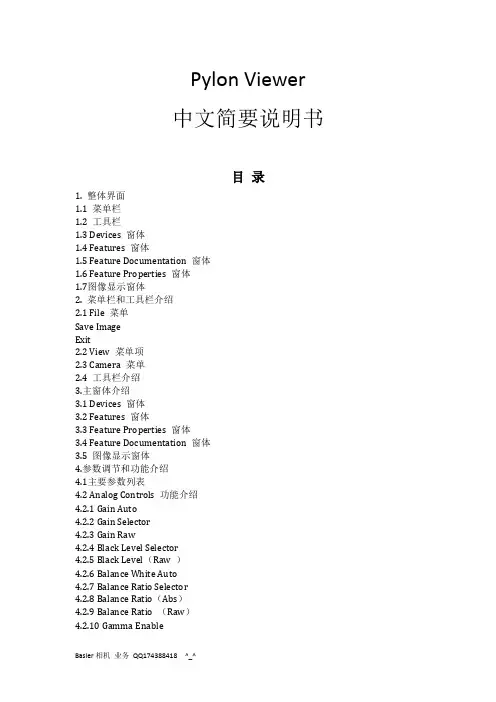

Pylon Viewer中文简要说明书目录1. 整体界面1.1 菜单栏1.2 工具栏1.3 Devices 窗体1.4 Features 窗体1.5 Feature Documentation 窗体1.6 Feature Properties 窗体1.7图像显示窗体2. 菜单栏和工具栏介绍2.1 File 菜单Save ImageExit2.2 View 菜单项2.3 Camera 菜单2.4 工具栏介绍3.主窗体介绍3.1 Devices 窗体3.2 Features 窗体3.3 Feature Properties 窗体3.4 Feature Documentation 窗体3.5 图像显示窗体4.参数调节和功能介绍4.1主要参数列表4.2 Analog Controls 功能介绍4.2.1 Gain Auto4.2.2 Gain Selector4.2.3 Gain Raw4.2.4 Black Level Selector4.2.5 Black Level（Raw ）4.2.6 Balance White Auto4.2.7 Balance Ratio Selector4.2.8 Balance Ratio（Abs）4.2.9 Balance Ratio （Raw）4.2.10 Gamma Enable4.2.11 Gamma4.3 Image Format Controls 功能介绍4.3.1 Pixel Format4.3.2 Pixel Size4.3.3 Pixel Color Filter4.3.4 Dynamic Range Min4.3.5 Dynamic Range Max4.3.6 Reverse X4.3.7 Test Image Selector4.4 AOI Controls 功能参数介绍4.4.1 Width4.4.2 Height4.4.3 X Offset4.4.4 Y Offset4.4.5 Binning Horizontal4.4.6 Binning Vertical4.5 Acquisition Controls 功能参数介绍4.5.1 Acquisition Frame Count4.5.2 Trigger Selector4.5.3 Trigger Mode4.5.4 Generate Software Trigger4.5.5 Trigger Source4.5.6 Trigger Activation4.5.7 Trigger Delay（Abs）[us]4.5.8 Exposure Mode4.5.9 Exposure Auto4.5.10 Exposure Time（Abs）4.5.11 Exposure Timebase4.5.12 Enable Exposure Timebase4.5.14 Exposure Time（Raw）4.5.15 Enable Acquisition Frame Rate4.5.16 Acquisition Frame Rate（Abs）[HZ] 4.5.17 Resulting Frame Rate（Abs）[HZ] 4.5.18 Acquisition Status Selector4.6 Digital IO Controls 功能参数介绍4.6.1 Line Selector4.6.2 Line Mode4.6.3 Line Format4.6.4 Line Source4.6.5 Line Inverter4.6.6 Line Status4.6.7 Line Status All4.6.8 User Output Selector4.6.9 User Output Value4.6.10 User Output Value All4.7 Configuration Sets 功能介绍4.7.1 Configuration Set Selector4.7.2 User Set Save4.7.3 User Set Load4.7.4 Default Startup Set4.8 Auto Function Parameters 功能参数介绍4.8.1 Target Gray Value4.8.2 Gain（Raw）Lower Limit4.8.3 Gain （Raw）Upper Limit4.8.4 Exposure Time（Abs）Lower Limit 4.8.5 Exposure Time（Abs）Upper Limit 4.8.6 Auto Function AOI1. 整体界面Pylon Viewer 最全面的整体界面（如图1.1）共包含以下七个部分：Pylon Viewer 整体界面1.1 菜单栏主要的菜单选项，包含显示，采集，存储等。

basler相机硬触发的接线方法Basler相机是一种先进的工业相机，用于各种视觉应用。

为了确保图像的准确性和稳定性，有时需要使用硬触发方法来控制相机的拍摄时间。

在本文中，我们将为您介绍Basler相机的硬触发接线方法，以帮助您了解如何正确地设置和使用这个功能。

首先，我们需要明确的是，在使用Basler相机进行硬触发时，需要使用外部设备（例如传感器或触发器）来触发相机进行拍摄。

这样可以确保相机在预定的时间点捕获图像，以满足特定的应用需求。

接下来，让我们一步一步回答您的问题，介绍Basler相机硬触发的接线方法。

步骤1：了解Basler相机的硬触发功能首先，您需要确认您所使用的Basler相机是否支持硬触发功能。

大多数Basler相机都有硬触发功能，但具体功能和设置可能会因型号和固件版本的不同而有所不同。

您可以在相机的用户手册或Basler官方网站上找到关于硬触发功能的详细信息。

步骤2：准备外部设备在连接Basler相机之前，您需要准备一个外部设备来触发相机的拍摄。

常见的外部设备可以是传感器、触发器或其他类型的信号源。

您需要根据应用需求选择合适的设备，并确保其能够提供可靠的触发信号。

步骤3：选择合适的触发模式每个Basler相机都有不同的触发模式可供选择，以适应不同的应用需求。

常见的触发模式包括边沿触发、电平触发和软触发等。

您需要根据实际需求选择合适的触发模式，并在相机的设置中进行相应的配置。

步骤4：连接相机和外部设备一旦您选择了合适的触发模式，接下来需要将相机与外部设备连接起来。

首先，将外部设备的触发信号线连接到相机的触发输入接口。

接下来，将相机的触发输出接口连接到外部设备的触发输入接口。

确保连接牢固稳定，以确保触发信号的可靠传输。

步骤5：配置相机设置现在，您需要进入相机的设置界面，并对硬触发相关的参数进行配置。

具体的设置步骤可能因不同的相机型号而有所差异。

通常，您需要设置触发模式、触发源、触发边沿或电平等参数来确保相机能够正确地接收和响应触发信号。

baslerpylon型号相机详细使⽤说明⾸先安装basler相机的驱动，应⽤程序包如下所⽰：
选择开发应⽤者和USB接⼝⽅式。

最后安装成功后会在桌⾯上显⽰，如下所⽰：
主要使⽤下⾯那个pylon viewer软件，点击该应⽤出现以下界⾯
双击此处，调整图像采集参数设置：
主要对该部分进⾏设置：
关闭⾃动增益
设置图像⼤⼩
曝光时间设置，关闭⾃动曝光。

（曝光时间单位为us）
设置好参数，打开相机：
点击连续采集选项，采集图像，操作界⾯如下所⽰：
打开光圈，调整焦距，以及成像物距以便获取清晰图像，其结果如下所⽰：
编程设计：
点击使⽤“expert”选项，点击所需设置位置，则会显⽰编程所需代码的详情例⼦：点击“width”，下⽅显⽰出需要样例代码。

Basler相机常用参数Basler是一家知名的工业相机制造商，其相机广泛应用于工业自动化、机器视觉以及科学研究等领域。

在使用Basler相机时，了解和掌握相机的常用参数是非常重要的。

本文将介绍Basler相机的常用参数，包括分辨率、帧率、曝光时间、增益、白平衡等。

1. 分辨率相机的分辨率是指图像的像素数量，通常用宽度和高度表示。

Basler相机提供了多种分辨率选项，用户可以根据实际需求选择合适的分辨率。

常见的分辨率有640x480、1280x1024、1920x1080等。

较高的分辨率能够提供更多的细节信息，但也会增加图像处理的计算量。

2. 帧率帧率是指相机每秒钟能够捕获和传输的图像帧数。

Basler相机的帧率取决于相机的传感器和图像传输接口。

较高的帧率能够提供更流畅的图像显示，对于快速移动的物体或需要实时监控的场景非常重要。

常见的帧率有30fps、60fps等。

3. 曝光时间曝光时间是指相机传感器感光元件暴露于光线下的时间。

Basler相机的曝光时间可以通过调整相机的参数来设置。

较长的曝光时间可以捕获更多的光线信息，适用于光线较暗的环境或需要增强图像亮度的场景。

较短的曝光时间可以减少运动模糊，适用于快速移动的物体。

4. 增益增益是指相机传感器对光线信号的放大倍数。

Basler相机的增益可以通过调整相机的参数来设置。

较高的增益可以增强图像亮度，适用于光线较暗的环境或需要增强图像细节的场景。

但过高的增益会引入图像噪声，降低图像质量。

5. 白平衡白平衡是指相机对不同光源下的图像进行校正，使图像中的白色物体呈现真实的白色。

Basler相机提供了自动白平衡和手动白平衡两种模式。

自动白平衡会根据场景中的光源自动调整白平衡参数，而手动白平衡允许用户根据实际情况手动设置白平衡参数。

6. 曝光模式Basler相机提供了多种曝光模式，包括自动曝光、手动曝光和一次性曝光。

自动曝光模式下，相机会根据场景亮度自动调整曝光时间和增益。

basler相机常用参数摘要：一、引言二、Basler相机简介三、Basler相机常用参数1.分辨率2.帧率3.曝光时间4.信噪比5.动态范围6.镜头接口四、Basler相机参数设置与优化1.选择合适的分辨率2.调整帧率以满足需求3.合理设置曝光时间4.提高信噪比5.优化动态范围6.选择合适的镜头接口五、总结正文：一、引言Basler相机作为工业相机市场中的佼佼者，被广泛应用于各种领域，如机器视觉、自动化检测等。

了解并掌握Basler相机的常用参数对于充分发挥其性能至关重要。

本文将详细介绍Basler相机的一些常用参数，并探讨如何根据实际需求进行参数设置与优化。

二、Basler相机简介Basler相机是一款高性能的工业相机，提供多种分辨率、帧率、信噪比等参数供用户选择。

用户可以根据自己的需求，选择合适的参数配置，以满足不同应用场景的要求。

三、Basler相机常用参数1.分辨率分辨率是指相机可以捕捉的图像的清晰度和细节程度。

Basler相机提供多种分辨率选择，如VGA、HD、Full HD等。

用户应根据实际应用需求，选择合适的分辨率。

2.帧率帧率是指相机每秒钟可以捕捉的图像帧数。

帧率越高，相机捕捉动态画面的能力越强。

Basler相机支持多种帧率设置，用户可以根据实际需求进行调整。

3.曝光时间曝光时间是指相机感光元件接收光线的时间。

曝光时间越长，画面越亮，但可能导致运动物体出现模糊；曝光时间越短，画面越暗，但可以更好地捕捉运动物体。

用户应根据实际场景光线条件和拍摄目标，合理设置曝光时间。

4.信噪比信噪比是指图像中信号与噪声的比例。

信噪比越高，画面质量越好。

Basler相机具有高信噪比性能，用户可以根据实际需求进行优化。

5.动态范围动态范围是指相机可以捕捉到的光线强度范围。

高动态范围的相机可以在高反差场景中捕捉到更多的细节。

Basler相机提供高动态范围设置，用户可以根据实际场景光线条件进行选择。

6.镜头接口镜头接口是指相机与镜头的连接方式。

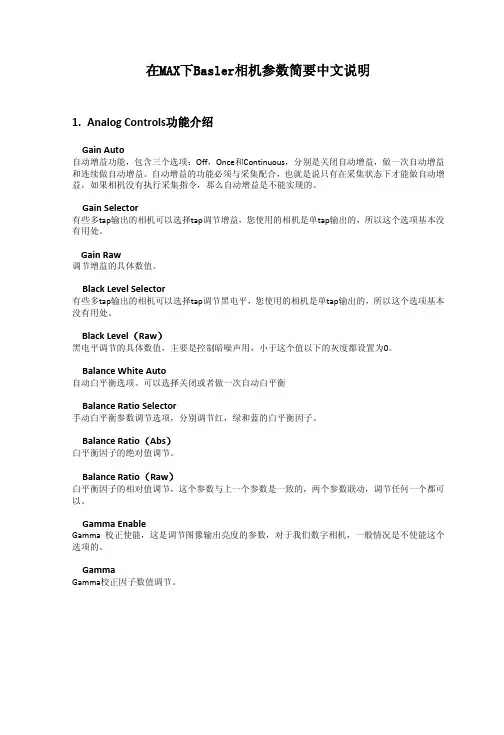

在MAX下Basler相机参数简要中文说明1.Analog Controls功能介绍Gain Auto自动增益功能，包含三个选项：Off，Once和Continuous，分别是关闭自动增益，做一次自动增益和连续做自动增益。

自动增益的功能必须与采集配合，也就是说只有在采集状态下才能做自动增益，如果相机没有执行采集指令，那么自动增益是不能实现的。

Gain Selector有些多tap输出的相机可以选择tap调节增益，您使用的相机是单tap输出的，所以这个选项基本没有用处。

Gain Raw调节增益的具体数值。

Black Level Selector有些多tap输出的相机可以选择tap调节黑电平，您使用的相机是单tap输出的，所以这个选项基本没有用处。

Black Level（Raw）黑电平调节的具体数值，主要是控制暗噪声用，小于这个值以下的灰度都设置为0。

Balance White Auto自动白平衡选项。

可以选择关闭或者做一次自动白平衡Balance Ratio Selector手动白平衡参数调节选项，分别调节红，绿和蓝的白平衡因子。

Balance Ratio（Abs）白平衡因子的绝对值调节。

Balance Ratio（Raw）白平衡因子的相对值调节，这个参数与上一个参数是一致的，两个参数联动，调节任何一个都可以。

Gamma EnableGamma 校正使能，这是调节图像输出亮度的参数，对于我们数字相机，一般情况是不使能这个选项的。

GammaGamma校正因子数值调节。

2.Image Format Controls功能介绍Pixel Format图像从相机中输出的格式。

可以为黑白，YUV422，RGB彩色。

Pixel Size每一个象素的比特位数Pixel Color Filter象素的彩色方式。

Dynamic Range Min动态范围最小值。

Dynamic Range Max动态范围最大值。

Test Image Selector选择测试图。

basler工业相机的使用方法
Basler工业相机是一种高性能的工业相机，通常用于机器视觉、自动化和工业应用中。

它们具有高分辨率、快速图像采集和稳定的
性能，能够满足工业领域对于精准图像采集和处理的需求。

首先，使用Basler工业相机需要进行以下步骤：
1. 安装相机驱动程序，在使用Basler工业相机之前，需要安
装相应的驱动程序。

这些驱动程序通常可以从Basler官方网站上下
载并安装到计算机上。

2. 连接相机，将Basler工业相机通过合适的接口（如USB、GigE、Camera Link等）连接到计算机上。

确保连接稳定可靠。

3. 配置相机参数，使用Basler提供的相机配置工具，可以对
相机的参数进行配置，如曝光时间、增益、帧率等。

这些参数根据
具体的应用需求进行调整。

4. 软件开发，如果需要在自己的应用程序中使用Basler工业
相机，需要使用Basler提供的SDK（软件开发工具包）进行开发。

SDK通常提供了丰富的接口和示例代码，方便开发者进行图像采集和处理。

5. 图像采集和处理，通过编写相应的程序，可以实现对Basler工业相机的图像采集和处理。

可以使用SDK提供的函数来控制相机的工作模式，采集图像并进行后续的图像处理工作。

总的来说，使用Basler工业相机需要对相机进行驱动安装、连接、参数配置和软件开发等步骤。

同时，根据具体的应用需求，可能还需要对相机进行定制化的配置和开发工作。

希望以上信息能够帮助你更好地了解Basler工业相机的使用方法。

basler相机常用参数摘要：1.Basler 相机简介2.Basler 相机常用参数分类3.常用参数详细介绍3.1 分辨率3.2 帧速率3.3 曝光时间3.4 增益3.5 白平衡3.6 对焦3.7 图像旋转3.8 网络接口3.9 存储方式3.10 电源正文：一、Basler 相机简介Basler 是一家专注于研发和生产数字图像处理器和相机模块的公司，其产品广泛应用于工业、医疗、交通和安防等领域。

Basler 相机以其高性能、高品质和高可靠性而受到广泛好评。

二、Basler 相机常用参数分类Basler 相机的常用参数主要可以分为以下几类：1.成像参数：包括分辨率、帧速率、曝光时间等；2.信号处理参数：包括增益、白平衡等；3.对焦参数：包括对焦方式等；4.图像处理参数：包括图像旋转等；5.网络接口参数：包括网络接口类型等；6.存储参数：包括存储方式等；7.电源参数：包括电源类型等。

三、常用参数详细介绍3.1 分辨率分辨率是指相机传感器能够捕捉的图像的像素数量，通常用“万像素”表示。

分辨率越高，图像的细节越丰富，但同时数据量也越大，对图像处理器的性能要求也越高。

3.2 帧速率帧速率是指相机每秒能够捕捉的图像数量，通常用“帧/秒”表示。

帧速率越高，相机的实时性就越好，适用于对运动物体进行捕捉的场景。

3.3 曝光时间曝光时间是指相机传感器暴露在光线下的时间，通常用“毫秒”表示。

曝光时间越长，图像的亮度就越高，但同时也会增加运动的模糊度。

3.4 增益增益是指相机对输入信号进行放大的倍数，通常用“倍”表示。

增益越高，图像的亮度就越高，但同时也可能引入噪声。

3.5 白平衡白平衡是指相机对输入信号进行颜色校正的过程，以使得图像的白色看起来是真正的白色。

白平衡的设置会影响到图像的整体色彩效果。

3.6 对焦对焦是指相机调整镜头的位置，使得图像能够清晰地显示在传感器上。

对焦方式包括手动对焦和自动对焦两种。

3.7 图像旋转图像旋转是指相机将捕捉到的图像进行旋转，以便更好地适应特定的应用场景。

basler工业相机使用详解1，windows10的系统，要用５以上的ｓｄｋ不然打不开相机。

２，如果用ｏｐｅｎｃｖ或ｖｓ程序打开忘记没有关，则下次会找不开，这时可以通过禁用和启用调好。

如果打开后连不上，并且后找不到如上图所示的本地连接2，3，4，5的端口，则在设备管理器里设置一下，网络适配器选右键：扫描硬件设备，之后再看情况，如果出来了还是显示不能用则先禁用，再启用，可能会要求重启，重启电脑后就好了。

３ 如果有时把工业相机网线拨了插上有问题，则右击属性４ 把这儿修改为自动。

这样设置应该就好了。

５，如果是使用ｄｌｌ调用打开，虽然程序退出时把相机关了，如果不把ｕｎｉｔｙ退出，后台还在用着ｄｌｌ，如果这样的情况下在ｄｌｌ中写了运行程序时保存视频的功能，则只有第一次打开时会保存视频，后面的每次调用都不会保存视频。

只有把ｕｎｉｔｙ每次用完后退出则可以．6，关于曝光时间。

曝光时间增大则帧率会减小，如果图像一直闪烁则适当的增加曝光时间就好了。

Exposure antuo 是off 时曝光时间可以调，其它两种情况时是不能调的。

7， 如果用pylon自带的界面打开相机时，找不到对应的IP；然后即使是把上网的那个接口接上工业相机也不行。

把pylon sdk换其它版本，多次重启电脑都不行。

可以尝试把电脑的防火墙关了，也许就好了。

8，连接显示正常，也可以打开但打开后下图红色标记的地方什么也没有，且图像区域一片空白。

反正就是不正常，不显示图像。

-----可行解决方案是把连接工业相机的电源拔了重新插好，也许就好了。

9, 工业相机颜色打开不正常的调节需要把gamma selector 为sGRB效果虽也不是很好但要比为user的效果好多了。

贝恩施照相机使用说明（实用版）目录1.贝恩施照相机的使用说明概述2.相机的组成部分3.如何装卸胶卷4.如何调节相机的焦距5.如何测量光线6.如何拍摄照片7.相机的保养与维护正文贝恩施照相机使用说明概述：贝恩施照相机是一款经典的相机，它具有出色的性能和便捷的操作方式。

本文将为您介绍如何使用贝恩施照相机进行拍摄。

一、相机的组成部分贝恩施照相机主要由以下几部分组成：镜头、快门、光圈、对焦环、胶卷仓、取景器等。

了解各个部分的功能，对于我们熟练操作相机至关重要。

二、如何装卸胶卷1.首先，打开相机的胶卷仓，将胶卷放入胶卷仓内；2.关闭胶卷仓，将胶卷旋转至对准刻度线；3.拉出相机的过片杆，使胶卷向前移动一格。

三、如何调节相机的焦距1.通过旋转对焦环，可以调节相机的焦距；2.对焦环旋转至合适的位置时，取景器中的画面会变得清晰；3.在拍摄过程中，需要根据拍摄对象的距离，及时调整焦距。

四、如何测量光线1.使用测光表测量光线；2.根据测光数据，调节相机的光圈和快门速度；3.在拍摄过程中，根据光线变化，适时调整光圈和快门速度。

五、如何拍摄照片1.过卷：首先将相机的过片杆拉出，使胶卷向前移动一格；2.对焦：旋转对焦环，使取景器中的画面变得清晰；3.测量光线：使用测光表测量光线，并根据数据调节光圈和快门速度；4.上弦：将相机的快门按钮按下，使快门上弦；5.拍摄：按下快门按钮，完成拍摄。

六、相机的保养与维护1.使用后，请将相机存放在干燥、阴凉的地方；2.不要将相机暴露在高温、低温、潮湿的环境中；3.避免强烈阳光直接照射相机；4.定期检查相机各个部件，如有损坏，请及时送修。

通过以上介绍，相信您已经了解如何使用贝恩施照相机进行拍摄。

Basler千兆网相机使用指导手册一、安装PylonView驱动和SDK1、双击安装Basler_pylon_SDK_x86_3.exe（32位操作系统安装文件）或Basler_pylon_SDK_x64_3.exe（64位操作系统安装文件）2、安装过程选择您需要的SDK，或者把红叉选项（见图一）全部修改为选中（见图二），全部安装；图一图二3、安装过程结束；二、网络连接与相机IP地址设置1、摄像头：1个Basler千兆网相机2、测试板卡型号：1个支持巨帧功能的千兆网口3、修改网络连接IP地址步骤如下：3、双击电脑桌面上的Pylon IP Configuration Tool.exe，鼠标选中相机：设置IP准则：网络连接IP地址和相机的IP在一个网段，例如169.254.x.x或者192.168.x.x点击Chang Configuration，可以修改相机的Device User ID可以设定相机的名字，例如Camera1；修改相机IP地址为169.254.100.18，勾选上Use Persistent IP，不勾选Use DHCP设置IP准则：网络连接IP地址和相机的IP在一个网段，例如169.254.×.×IP地址的设置如下：网络连接IP/Mask Camera Network网络连接1IP169.254.100.18169.254.100.10 Mask255.255.0.0255.255.0.0三、千兆网高级属性设置1．主机优化设置关闭防火墙，包括系统自带的防火墙和自定义安装的防火墙。

2．采集系统优化设置设备管理器——网络适配器——“Intel(R)Pro/1000MT Desktop Adapter”属性——“高级”页（1）选择“巨帧(Jumbo Frames)”，设到可能的最大值（9k或16k）；（2）选择“中断节流率(Maximum Interrupts Per Second)”，设为“极端；（3）选择“接收描述符(Receive Descriptors)”和“传输描述符(Transfer Descriptors)”，设为最大可能值；（4）选择“连接速度与双工模式”，设为1.0Gbps全双工；（非intel网卡）；（5）非Intel的千兆网卡，以上几项参数请参照设置；选“确定”，关闭所有窗口。

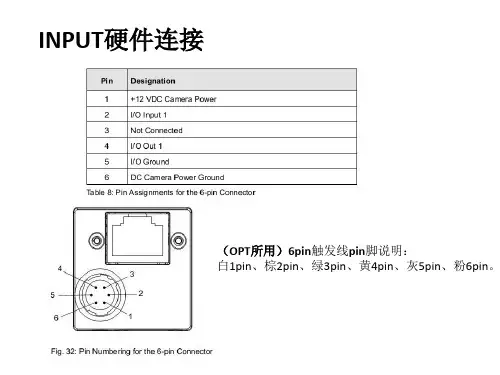

basler相机硬触发的接线方法-回复"basler相机硬触发的接线方法"Basler相机作为一种高性能工业相机，可以通过多种方式进行触发，包括软件触发和硬触发。

硬触发适用于需要精确控制相机拍摄时间的应用场景，如高速连拍、同步拍摄等。

本文将一步一步回答关于basler相机硬触发的接线方法。

第一步是准备所需材料，主要包括Basler相机、硬触发装置、触发器、连接线等。

确保所使用的硬触发装置与Basler相机兼容，可以与触发器连接。

第二步是仔细阅读Basler相机的产品手册和硬触发装置的用户手册。

这些手册通常提供了关于硬触发接线方法的详细说明和示意图。

第三步是确定如何连接硬触发装置和Basler相机。

在大多数情况下，硬触发装置将具有一个触发输出接口，用于触发相机的拍摄动作，而Basler相机将具有一个触发输入接口，用于接收触发信号。

第四步是使用正确的连接线将硬触发装置和Basler相机连接起来。

通常，这需要使用一个合适的触发器连接线，其中一端连接到硬触发装置的触发输出接口，另一端连接到Basler相机的触发输入接口。

第五步是在Basler相机的配置软件中设置硬触发模式。

具体的设置方法可能会有所不同，但通常可以在相机的配置界面中找到触发设置选项。

通过选择硬触发模式并设置相应的触发参数，如触发输入类型（上升沿/下降沿触发）、触发源（外部线路触发/软件触发）等，可以使Basler相机准备好接收来自硬触发装置的触发信号。

第六步是验证硬触发连接是否正常工作。

可以通过在硬触发装置上触发一次，然后观察Basler相机是否响应来验证连接是否正确。

如果一切正常，Basler相机应该在接收到硬触发信号后立即进行拍摄。

如果未能触发相机拍摄，可以检查连接线是否正确连接，并确保硬触发装置和Basler相机的设置都正确。

总结起来，将Basler相机设置为硬触发模式并正确连接硬触发装置是实现精确拍摄控制的关键步骤。
