GIS安装作业指导书

一、工程概况及工程量1.1 工程概况1.1.1 220kV配电装置采用户外GIS设备，朝东北方向出线，本期上石钟山I、石钟山II 线。

另有2回主变进线和2回去整流变的出线。

220kV母线采用双母接线方式。

1.1.2 220kV户外GIS设备为河南平高集团产品。

产品由断路器、隔离开关、接地开关、母线、电压互感器套管、出线套管、就地控制柜等组成。

三相共箱，隔离开关附电动作操机构，断路器附液压操作机构。

1.1.3产品采用整件包装运输，设备到货次序不可混乱。

设备开箱、吊装转运、组装工作量大，质量过程控制极为重要。

1.2 工程量1.2.1 主变进线间隔2个；出线间隔4个；母设间隔1个；母联间隔1个1.2.2220kV封闭母线95.5米二、编制依据2.1 江西电力设计院《220kV配电装置》施工图纸BA03351S—D0102。

2.2《电气装置安装工程高压电气施工及验收规范》GBJ147—19902.3《电力建设安全工作规程》（变电部分）DL5009.1-20022.4《国家电网电力建设安全健康与环境管理工作规定》2.5 《电气装置安装工程质量检验及评定规程》DL T 5161.1-20022.6 《电气装置安装工程电气设备交接试验标准》GB 50150－2006三、施工准备及条件3.1 施工准备3.1.1 场地平整工作已完毕，施工图纸已会审，施工电源已具备，工程材料齐全并已运至施工现场。

3.1.2 人员配备：负责接地施工的主要人员的资格及要求必须合格，持证上岗序号工种工作内容人数1 电焊工设备支架焊接 22 电气安装工GIS设备安装83 管理人员安全质量 24 辅助性工人辅助施工83.1.3 机械器具配备：序号机械器具名称机械器具规格数量1 电焊机B×6—200—3A 22 型材切割机φ400 13 液压压接机压接LGJ-300/25导线 14 钻床台钻 1四、施工方法及工艺要求本节将按照施工工序流程，对各道工序中的工艺和技术要求进行简要的阐述，更详尽的内容可参阅有关厂家资料和规程。

囹
2、220kV典型间隔单元描述:
出线间隔
编山1、轴II、备用体期上设
备）、孝义西I、孝义回I、
备用璀娜上设备）
2ZUU ：
l53toH
母联间隔
UAA1W01?00
I、II母PT间隔
六、设备安装过程
1、一次设备的清点和地基的测量
1.1对一次设备的包装箱进行清点。

1.2对附件包装箱进行清点并妥善保管。

1.3根据地基图纸进行现场地基的测量。

1.4根据安装顺序一次设备间隔进入作业场地。

2、一次设备的安装
2.1 一次设备安装前应进行安装人员的技术培训和必要的安全培训。

2.2 一次设备安装前应对安装现场进行清洁处理。

2.3一次设备组装前应对CT、各包装单元内间隔进行必要的试验。

2.4一次设备的安装应从中间往两边组装，并对各装配单元内部零部件进行仔细检查、清理，并进行记录。

措施：专业吊装工进行吊装和操作，装配吊装指挥设一人专职指挥。

危险点5:临时电源的使用。

措施：每次使用前、后要进行检查并记录。

使用过程中，要清楚使用状态，避免影响其它设备使用。

八、消辅材料的准备
工作开始前，除生产厂家自带的工具材料外，应准备以下耗材:
九、现场安装工序流程表:
注：每天安装工作开始前，必须保证环境湿度不大于70%
十、现场作业流程及责任分工。

GIS封闭式组合电器安装作业指导书1合用范围本作业指导书结合项目实际情况及环境条件编制，在GIS封闭式组合电器安装过程中严格按照作业指导书要求进行编写。

2对现场安装环境的要求a）时常清扫作业区内的异物并保持清洁；b）作业区相对湿度≤80%,阴雨天气不允许装配；c）作业区内不得进行产生粉尘及金属微粒的作业;d）作业区内应有专用的垃圾回收装置.3现场注意事项3.1 产品接收、装卸、开箱和存放注意事项气体绝缘设备的接收、装卸、开箱和储存》。

3.1.1 产品接收、装卸、开箱和存放注意事项参见《SF63.1.2 如果产品接收后不能即将组织安装,须按以下条款执行a）产品、附件和备件必须在有保护设施的地方储存;b）为了保证产品的状态良好，应在户内储存；当不可能在户内储存时，应满足以下要求：----设备存放必须高出地面至少150mm；----须用蓬布彻底盖住，并用绳子绑好。

c）每月目视检查一次储存状况，以防潮、防盗、防损伤。

3.2 现场安装注意事项a）吊装设备前必须确认起重设备，如：吊车、吊绳、吊带、吊环等的起重能力及产品自重，禁止盲目作业；b）不要对产品施加外力或者重击套管、管路、箱体等部位；c）每日安装前必须清扫作业现场并根据当日安装内容提前准备好安装工具及辅消材料；安装结束后须对安装工具进行清点，对现场进行清理并确定次日装配内容；d）安装过程中要特殊小心，防止灰尘、杂质和潮气进入GIS本体内部。

内部清理、安装时应戴上塑料手套；e）为防止杂质进入本体内部，清理后的导体、壳体等应即将安装，外露部份要用塑料布包覆。

对于暂时不安装的壳体、管路等，切勿将保护盖板取下；f）O型圈种类不能混淆，要分类存放，区别使用。

O型圈在使用前要检查其外表面，不能有划伤；气体，应经过减压阀减压；g）不能直接由气瓶向气室内充SF6气体已回收，且SF6表压为零，才干松开盖板或者法兰的螺栓h）在进行返修作业之前，必须确认SF6连接,法兰螺栓必须沿圆周方向对角均匀松动,不能一个一个的拆卸；i）气体回收后，将进行GIS壳体内部的安装时，必须检查对内部氧气浓度进行检测（氧气浓度应大于14%），必要时采取换气措施，否则不能进行内部作业。

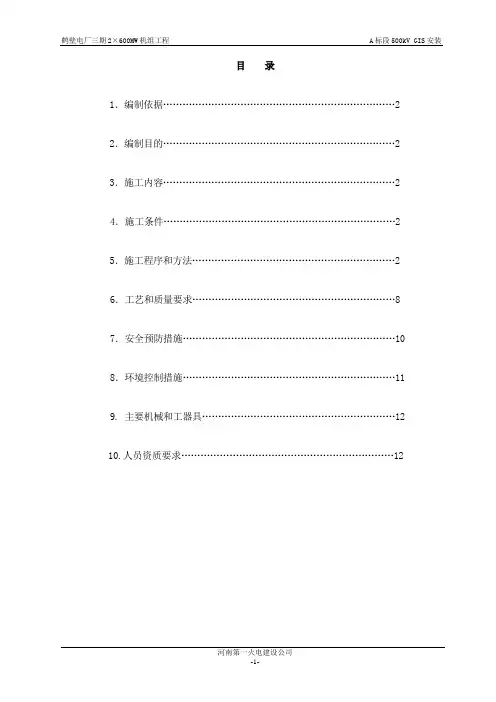

目录1．编制依据 (2)2．编制目的 (2)3．施工内容 (2)4．施工条件 (2)5．施工程序和方法 (2)6．工艺和质量要求 (8)7．安全预防措施 (10)8．环境控制措施 (11)9. 主要机械和工器具 (12)10.人员资质要求 (12)1．编制依据1.1鹤壁电厂三期2×600MW工程超临界机组施工组织总设计。

1.2河南电力勘测设计院设计图纸D0201《500千伏配电装置》1.3《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～5161.17-2002）1.4《电气装置安装工程电气设备交接试验标准》GB50150-91。

1.5《电力建设安全工作规程》（火力发电厂部分DL5009·1-2002）1.6上海西门子高压开关有限公司GIS安装使用说明书。

2．编制目的本作业指导书针对鹤壁电厂三期工程A标段GIS安装的特点编制，通过编制本作业指导书，及时掌握GIS的组合、安装、试验的程序，从而制定GIS安装方案及安装注意事项，使GIS能够顺利进行调试投入运行。

3．施工内容3.1 GIS到货设备开箱验收；3.2 GIS设备按A、B、C相进行组合；3.3 主母线连接；气体；3.4 抽真空、充SF63.5 进行检查与调试；3.6 设备介绍：鹤壁电厂三期2×600MW机组工程设两组500kV GIS组合电器，为上海西门子高压开关有限公司设备，按设计要求水平安装。

A标段负责安装#5机GIS组合电器。

4．施工条件4.1 500kV配电区域基础交安完毕，地面硬化完成；4.2 四周防风围栏已搭建完毕，临时组装帐篷亦搭建完毕；4.3安装现场的场地应保持清洁，杂物和浮尘要打扫净，避免尘土飞扬；4.4 四周并无其他单位同时进行施工作业，以利于施工区域的人员管理。

4.5 四周加隔离围栏，防止闲杂人员进入施工区域。

5．施工程序和方法5.1 施工工序：施工准备→到货设备清点→检查基础→设备临时就位→主母线连接→支母线连接→附件安装→抽真空、充SF气体→现场试验→整机工频耐压试验→完工65.2 施工准备5.2.1 熟悉厂家资料、设计院相关图纸及技术协议和施工现场，了解设备安装情况，弄清设备安装位置及规格型号数量，掌握厂家技术要求及熟悉《电气装置安装工程施工及验收规范》中高压电气装置施工及验收规范。

湖南桂阳天塘山风电场一期工程110kV升压站及风电场电气设备安装工程110k V G I S安装作业指导书批准：审核：编写：华中建设开发集团有限公司二Ο一三年四月现场施工组织现场安装领导人：现场安装技术负责人：现场安装施工负责人：施工班组：一、施工前的准备工作及条件1、施工准备（1）设备到达现场后，应及时验收，检查标准以《电气安装工程高压电器施工及验收规范》为标准，依据到货清单进行核对数量，检查后进行标识；（2）设备安装前，由班长组织进行首件试点工作；（3）施工人员应以设计图纸安装使用说明书以及规程为依据，合理地做好施工准备，为施工打下良好基础。

2、设备管理（1）开关柜要按原包装置于平整、无腐蚀性气体的保护区内；（2）GIS的各附件、备件、专用工具要放在干燥的室内保管；（3）容易破损的配件要安放妥当，不得有碰撞现象；3、施工条件（1）图纸等产品技术文件应齐全；（2）厂家资料与设备型号应相符，附件、备件应齐全；（3）土建施工部分应满足电气安装的要求：a．屋顶、楼板施工完毕，不得渗漏；b．室内地面基层施工完毕，作好抹光地面的工作，室内沟道无积水、杂物；c．进行装饰时有可能损坏已安装的设备或设备安装后不能在进行装饰的工作应全部结束；d．预埋件及预留孔符合设计要求：①基础槽钢必须平直牢固，全长水平误差不超过3毫米，每排盘柜前后两根槽钢应平行，误差小于每米1毫米；地面标高应低于设备基础槽钢顶面的标高10mm；②基础槽钢应可靠接地，基础槽钢之间，基础槽钢与主地网均采用Φ16镀锌圆钢焊接连接，搭接长度双面焊不少于100mm；③埋预件、预留电缆孔的位置尺寸，应满足电气设备安装设计要求。

e．门窗安装完毕，场地打扫干净。

（4）用墨线定好中轴线，为GIS就位做好准备。

（5）施工用的各种工器具及材料准备齐全，符合安全与环保的要求并作以标识，不符合安全的坚决不能用；（6）作业指导书编制结束，并经过会审签字。

二、施工人员的资格要求及职责、权限和分工1、资格要求（1）施工负责人应是一名有多年实际工作经验的高级工或技师来担任。

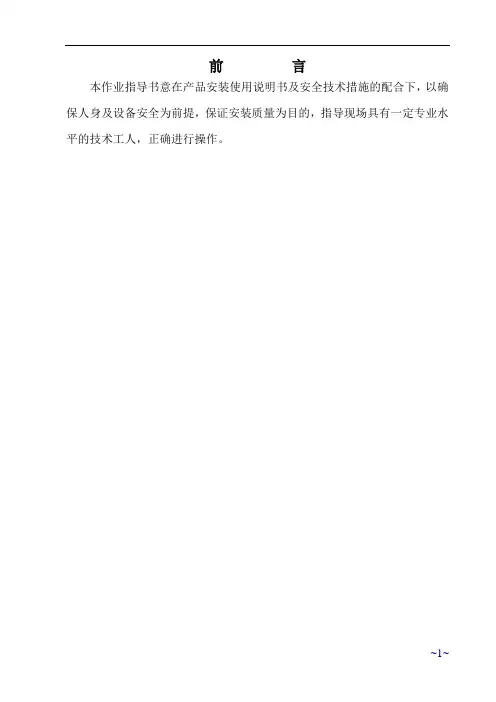

前言本作业指导书意在产品安装使用说明书及安全技术措施的配合下，以确保人身及设备安全为前提，保证安装质量为目的，指导现场具有一定专业水平的技术工人，正确进行操作。

一、编制依据：1、《电力建设安全健康与环境管理工作规定》2、《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）3、《建设工程项目管理规范》4、《电力施工企业安全性评价》5、《输变电工程达标投产考核评定标准》6、《防止电力生产重大事故的二十五项重点要求》7、电气工程施工质量验收规范8、《安全健康与环境管理工作规定实施细则》、《施工技术管理制度及实施细则》、《三级监检制度》9、《建设工程文件归档整理规范》10、《建设工程安全生产管理条例》（国务院2003年第393号令）11、《建设工程质量管理条例》（国务院2000年第279号令）12、《电力工程建设施工技术管理导则》二、使用范围：本作业指导书适用于220KV-110KV的GIS的安装三、人员组织：本项目应具备下列人员组织：施工负责人：1人技术负责人：1人质安负责人：1人起重负责人：1人器身检查负责人：1人抽真空及注气负责人：1人起重工：2人变电工：6人辅助工：4人四、主要工器具配置五、施工工艺流程图六、操作步骤、方法及要求6.1. GIS设备的小运、开箱6.1.1 GIS设备在运输前，充以0.05Mpa的SF6气体进行运输，在运输和小运过程中，应避免剧烈冲撞，起吊时的绑扎方法应符合厂家要求，起吊时用尼龙套，严禁用钢丝绳。

6.1.2设备开箱时，周围环境相对湿度不允许超过80%，开箱后应检查零件是否完整无损，核对品名与数量是否与装箱单符合，保存好合格证、装箱单及产品说明书。

6.2.施工准备6.2.1安装前必须具备的条件(1)全部安装场地的土建工程、通风工程、照明工程、装饰工程均已施工并验收完毕。

(2)室内的桥式吊车已经安装完毕，并经荷重试验合格。

(3)施工场地清洁，并有良好的防尘措施。

6.2.2技术资料准备(1)熟悉GIS制造厂的安装图纸、装箱单、检验单、设备说明书。

1．标准化作业流程图
变电安装标准化作业流程图
2．范围
本作业指导书针对GIS组合电气新装工作。

3．引用文件
《电业安全工作规程（热力和机械部分）》水电部1978年颁
《电业安全工作规程（发电厂和变电所电气部分）》DL 408-91
《变电所管理规范（试行）》辽电生（2004）101号
《ZF12-72.5/2000A-31.5kA GIS组合电气安装使用说明书》
4．准备阶段
4.1准备工作安排
GIS组合电器新装准备工作安排
4.2作业人员要求GIS组合电气新装作业人员要求
4.3工器具GIS组合电器新装作业工器具
责任人：安洪伟
GIS组合电器新装作业工器具
4.4备品备件及材料
GIS组合电器新装作业备品备件及材料
责任人：朱宁宁
4.5危险点分析及安全控制措施
GIS组合电器新装危险点分析及安全控制措施
4.7人员分工GIS组合电器新装人员分工
GIS组合电器新装人员分工
5．设备检修流程图
GIS组合电器新装检修流程图
、
6．作业程序及作业标准6．1开工
6．4安装内容及工艺标准。

GIS安全设备安装安全作业指导书前言GIS（Geographic Information System，地理信息系统）作为一种先进的信息技术和空间数据管理工具，越来越受到石油、电力、通信等领域的重视。

而GIS安全设备的正确安装和保障则是系统正常运行的基础。

为了保证安全和高效，我们需要遵循一系列规则和操作步骤，本文将以GDB安全设备为例，为安装人员提供安全操作指南。

GDB安全设备简介GDB（Gas Density Balance）是一种用于气体密度测试的设备，可广泛应用于石油、化工、电力、建筑等领域。

GDB安全设备需要在GIS系统中正确安装并将其与其他设备链接，以确保数据的准确性和安全性。

安装前准备工作在开始安装GDB安全设备之前，我们需要做好以下准备工作：1.工作人员必须具备相关安装经验和技能；2.准备好必要的安全装备，如安全带、眼镜等；3.了解GDB安全设备及其使用方法。

安装流程1.确认GDB安全设备的型号和工作要求，根据设备图纸进行布置和安装。

2.确认电源和信号线的接口，仔细查看并确认是否与配套设备的接口相匹配。

3.将信号线接头插入正确的信号线接口，并紧固插头。

4.用螺丝将GDB安全设备紧固在安装平台上，确保其稳定可靠。

5.检查电路接线是否有错漏，确保接线牢固可靠。

安全注意事项在安装GDB安全设备过程中，我们需要注意以下事项，以确保安全和顺利完成安装：1.工作人员必须穿戴完整的劳保用品，包括安全帽、安全鞋、安全带、眼镜等；2.在进行高空作业时，必须严格遵守安全操作规程；3.严禁私自修改电气设备，禁止在设备运行过程中进行电气调整；4.在工作过程中，如发现设备出现异常情况，应该立刻停止设备运行，并对问题进行排查和处理。

总结在GDB安全设备的安装过程中，我们需要遵照一系列规范和操作步骤，以确保系统正常运行和数据的准确性。

我们需要认真学习和掌握相关知识和技能，并时刻保持安全意识，确保所有工作人员的安全和设备的安全。

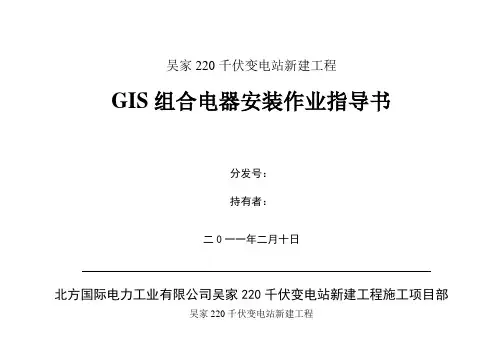

吴家220千伏变电站新建工程GIS组合电器安装作业指导书分发号：持有者：二0一一年二月十日北方国际电力工业有限公司吴家220千伏变电站新建工程施工项目部吴家220千伏变电站新建工程GIS组合电器安装作业指导书批准：年月日审核：年月日编写：年月日北方国际电力工业有限公司吴家220千伏变电站新建工程施工项目部目录1、目的2、范围3、引用文件4、工程概况5、标准化作业流程图6、作业前准备7、标准化作业8、竣工及验收1、目的确定本作业项目质量技术、安全、文明施工要求，确定施工方法、技术措施、指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书2、范围吴家220千伏变电站新建工程220千伏、66千伏封闭组合电器安装施工4、工程概况吴家220千伏变电站新建工程封闭组合电气安装工作概况表5、标准化作业流程图GIS组合电器施工标准化作业流程图6、作业前准备6.1作业人员要求吴家220千伏变电站新建工程封闭组合电气施工作业人员要求6.2作业人员分工及职责吴家220千伏变电站新建工程封闭组合电气施工组织分工及职责6.3作业分工吴家220千伏变电站新建工程封闭组合电气施工作业人员分工6.4施工机械设备及工器具准备6.4.1主要工器具、备品备件及材料吴家220千伏变电站新建工程封闭组合电气施工工器具6.4.2备品备件及材料吴家220千伏变电站新建工程封闭组合电气施工材料6.5危险点辨识、风险评价和风险控制策划及控制措施表吴家220千伏变电站新建工程封闭组合电气安装施工危险点辨识、风险评价和风险控制措施表注：1、风险值D及风险级别：D<20,1级；D:20-69,2级；D:70-160,3级；D:161-320,4级；D:>320,5级。

3级至5级为重大职业健康安全风险。

2、风险控制策划方式：D≥70，目标、管理方案、作用指导性文件。

D<70，作用指导性文件6.1环境因素分析及环境控制措施吴家220千伏变电站新建工程封闭组合电气安装作业环境因素分析及环境控制措施6.2质量通病及预防措施吴家220千伏变电站新建工程封闭组合电气安装作业质量通病及预防措施6.3文明施工要求吴家220千伏变电站新建工程封闭组合电气安装文明施工要求7、作业阶段7.1施工项目流程图7.2开工条件验证吴家220千伏变电站新建工程封闭组合电气安装施工作业开工条件验证表7.3施工内容及工艺标准吴家220千伏变电站新建工程封闭组合电气安装施工作业内容及工艺标准8、竣工及验收8.1竣工。

110kV输变电工程全封闭组合电器（GIS）施工作业指导书批准：审核：编制：实业公司2012．03．30目录1、编制目的 (3)2、编制依据 (3)3、工程概述 (3)4、施工总体安排 (4)5、GIS安装施工方案 (6)6、施工质量控制措施 (13)7、工程交接验收 (16)8、主要危险点预测及防范措施 (17)9、环境保护措施 (17)10、安全注意事项 (18)11、危险源辩识及环境因素辩识表（附表） (18)1、编制目的:为保证110kV GIS设备的施工安装质量，促进施工安装工艺的进步，确保设备、人身安全，确保设备安全运行，特制定本作业指导书，对110kV GIS设备的本体就位安装、验收、储存、检查、总体复装、投入运行前的检查等工作提供施工指导。

2、编制依据:2.1《电气装置安装工程高压电器施工及验收规范》GBJ 147-90; 2.2《电气装置安装工程电气设备交接试验标准》GB 50150-20;2.3《电力建设安全工作规程（变电所部分）》DL5009-3-1997;3、工程概述:3.1 本工程110kV GIS设备选用由新东北电气（沈阳）高压开关有限公司生产的ZFW20-145（L）/T3150-40型气体绝缘金属封闭开关设备，本期新建5个间隔：包括2个进线间隔、1个主变间隔、1个PT 间隔、1个母联间隔。

4、施工总体安排:4.1施工人员安排:施工负责人安全负责人：质量、技术负责人：4.2主要吊装施工机具的计划安排：4.2.1准备16吨吊车一辆，提前做好起重施工机械及吊索具投用前安全技术性能检验及吊车、人员资质报审。

4.2.2吊车进场前，应提前报审吊车的相关手续，审批合格后方可进入现场进行作业。

4.2.3安装所需的工具、设备、机械、材料的准备见附表。

4.3 110KV GIS设备安装时的防尘安排：4.3.1. 由于本站地处泽库地区，常年刮风，而户外GIS设备安装工艺对防尘要求很高，因此安装时必须搭设防尘设施。
