220kVGIS安装作业指导书

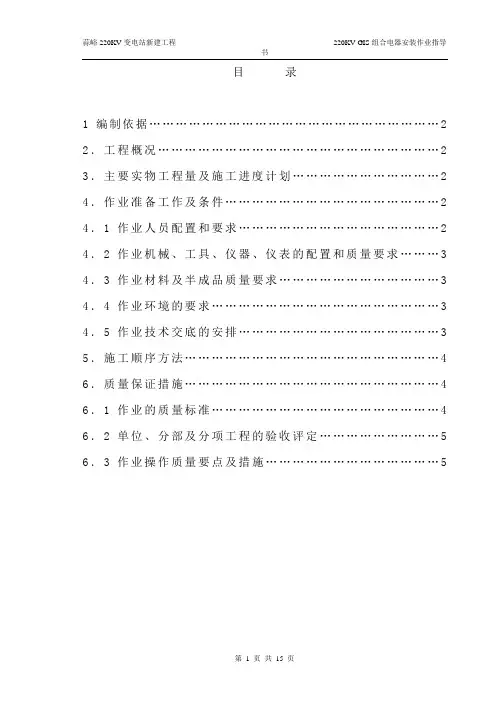

目录1编制依据 (2)2．工程概况 (2)3．主要实物工程量及施工进度计划 (2)4．作业准备工作及条件 (2)4．1作业人员配置和要求 (2)4．2作业机械、工具、仪器、仪表的配置和质量要求 (3)4．3作业材料及半成品质量要求 (3)4．4作业环境的要求 (3)4．5作业技术交底的安排 (3)5．施工顺序方法 (4)6．质量保证措施 (4)6．1作业的质量标准 (4)6．2单位、分部及分项工程的验收评定 (5)6．3作业操作质量要点及措施 (5)1. 编制依据1.1 《电气装置安装工程施工及验收规范》GBJ147-90 GB50151－91 1.2 《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-20021.3 《电气装置安装工程电气设备交接试验标准》GB50150-911.4 《电力建设安全健康与环境管理工作规定》国电电源[2002]49号1.5 蒜峪220KV变电站新建工程电气施工设计图纸2. 工程概况本工程为蒜峪220KV变电站新建工程220KV封闭式组合电器设备安装施工，工程包括：220KV GIS封闭式组合电器设备安装7组。

3. 主要实物工程量及施工进度计划主要实物工程量：220KV封闭式组合电器7个间隔；施工进度计划:2008 年6月21日至2008年7月10日4. 作业准备工作及条件4.1 作业人员配置和要求技术员1名，技工4名，辅助技工5名。

技术员负责全面技术工作，技工负责带领辅助技工施工。

所有电工、电焊工必须持有效的上岗操作证。

4.2 作业机械、工具、仪器、仪表的配置和质量要求汽车吊 25T/8T各一台、平板车 8T一辆、水平仪一套、切割机一台、电焊机二台、台钻一台、直尺、角尺、卷尺、撬杠、滚杠、倒链、水平尺、铅坠、圆锉、焊把、焊帽、锯弓、1000V摇表、2500V摇表、常用电工工具若干。

要求上述设备、机具完好，仪表在使用有效期内。

4.3 作业材料及半成品质量要求所有设备及附件各参数正确、符合设计要求，设备及附件出厂证件齐全、有效，并经入库检验合格。

一、工程概况及工程量1.1 工程概况1.1.1 220kV配电装置采用户外GIS设备，朝东北方向出线，本期上石钟山I、石钟山II 线。

另有2回主变进线和2回去整流变的出线。

220kV母线采用双母接线方式。

1.1.2 220kV户外GIS设备为河南平高集团产品。

产品由断路器、隔离开关、接地开关、母线、电压互感器套管、出线套管、就地控制柜等组成。

三相共箱，隔离开关附电动作操机构，断路器附液压操作机构。

1.1.3产品采用整件包装运输，设备到货次序不可混乱。

设备开箱、吊装转运、组装工作量大，质量过程控制极为重要。

1.2 工程量1.2.1 主变进线间隔2个；出线间隔4个；母设间隔1个；母联间隔1个1.2.2220kV封闭母线95.5米二、编制依据2.1 江西电力设计院《220kV配电装置》施工图纸BA03351S—D0102。

2.2《电气装置安装工程高压电气施工及验收规范》GBJ147—19902.3《电力建设安全工作规程》（变电部分）DL5009.1-20022.4《国家电网电力建设安全健康与环境管理工作规定》2.5 《电气装置安装工程质量检验及评定规程》DL T 5161.1-20022.6 《电气装置安装工程电气设备交接试验标准》GB 50150－2006三、施工准备及条件3.1 施工准备3.1.1 场地平整工作已完毕，施工图纸已会审，施工电源已具备，工程材料齐全并已运至施工现场。

3.1.2 人员配备：负责接地施工的主要人员的资格及要求必须合格，持证上岗序号工种工作内容人数1 电焊工设备支架焊接 22 电气安装工GIS设备安装83 管理人员安全质量 24 辅助性工人辅助施工83.1.3 机械器具配备：序号机械器具名称机械器具规格数量1 电焊机B×6—200—3A 22 型材切割机φ400 13 液压压接机压接LGJ-300/25导线 14 钻床台钻 1四、施工方法及工艺要求本节将按照施工工序流程，对各道工序中的工艺和技术要求进行简要的阐述，更详尽的内容可参阅有关厂家资料和规程。

囹
2、220kV典型间隔单元描述:
出线间隔
编山1、轴II、备用体期上设
备）、孝义西I、孝义回I、
备用璀娜上设备）
2ZUU ：
l53toH
母联间隔
UAA1W01?00
I、II母PT间隔
六、设备安装过程
1、一次设备的清点和地基的测量
1.1对一次设备的包装箱进行清点。

1.2对附件包装箱进行清点并妥善保管。

1.3根据地基图纸进行现场地基的测量。

1.4根据安装顺序一次设备间隔进入作业场地。

2、一次设备的安装
2.1 一次设备安装前应进行安装人员的技术培训和必要的安全培训。

2.2 一次设备安装前应对安装现场进行清洁处理。

2.3一次设备组装前应对CT、各包装单元内间隔进行必要的试验。

2.4一次设备的安装应从中间往两边组装，并对各装配单元内部零部件进行仔细检查、清理，并进行记录。

措施：专业吊装工进行吊装和操作，装配吊装指挥设一人专职指挥。

危险点5:临时电源的使用。

措施：每次使用前、后要进行检查并记录。

使用过程中，要清楚使用状态，避免影响其它设备使用。

八、消辅材料的准备
工作开始前，除生产厂家自带的工具材料外，应准备以下耗材:
九、现场安装工序流程表:
注：每天安装工作开始前，必须保证环境湿度不大于70%
十、现场作业流程及责任分工。

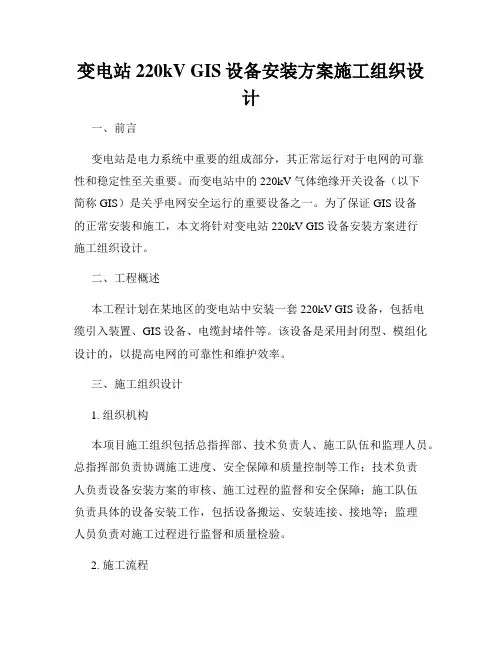

变电站220kV GIS设备安装方案施工组织设计一、前言变电站是电力系统中重要的组成部分，其正常运行对于电网的可靠性和稳定性至关重要。

而变电站中的220kV气体绝缘开关设备（以下简称GIS）是关乎电网安全运行的重要设备之一。

为了保证GIS设备的正常安装和施工，本文将针对变电站220kV GIS设备安装方案进行施工组织设计。

二、工程概述本工程计划在某地区的变电站中安装一套220kV GIS设备，包括电缆引入装置、GIS设备、电缆封堵件等。

该设备是采用封闭型、模组化设计的，以提高电网的可靠性和维护效率。

三、施工组织设计1. 组织机构本项目施工组织包括总指挥部、技术负责人、施工队伍和监理人员。

总指挥部负责协调施工进度、安全保障和质量控制等工作；技术负责人负责设备安装方案的审核、施工过程的监督和安全保障；施工队伍负责具体的设备安装工作，包括设备搬运、安装连接、接地等；监理人员负责对施工过程进行监督和质量检验。

2. 施工流程（1）准备工作：包括施工人员培训、施工计划制定、施工设备准备和安全措施的确定等。

（2）设备搬运：根据施工计划，采用起重设备将GIS设备从运输车辆上卸下，并移至安装位置。

（3）设备安装：按照设备安装图纸和相关规范要求，将分模块的GIS设备进行连接、固定和调整，确保设备的稳定和可靠。

（4）电缆引入装置安装：根据相关图纸和设计要求，将电缆引入装置连接至GIS设备，并进行接地处理。

（5）电缆封堵件安装：根据设计要求，在设备安装完毕后，进行电缆封堵件的安装和封堵，确保设备的密封性能。

（6）验收和测试：对设备进行验收和测试，包括运行试验、绝缘测试和设备保护测试等，确保设备符合相关要求。

3. 安全措施为确保施工过程中的安全性和顺利进行，施工方需采取以下安全措施：（1）施工人员必须配戴符合要求的防护用品，包括头盔、防护鞋等。

（2）在施工现场设置明显的安全警示标志，并进行周边隔离。

（3）施工人员必须按照相关规范要求进行操作，避免发生人为错误。

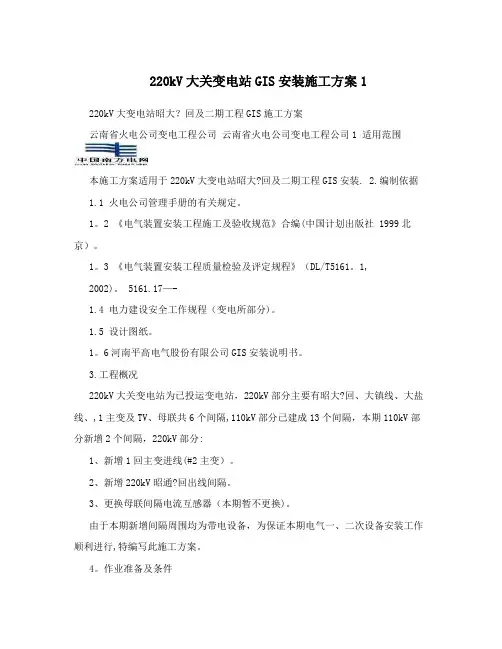

220kV大关变电站GIS安装施工方案1 220kV大变电站昭大？回及二期工程GIS施工方案云南省火电公司变电工程公司云南省火电公司变电工程公司1 适用范围本施工方案适用于220kV大变电站昭大?回及二期工程GIS安装. 2.编制依据1.1 火电公司管理手册的有关规定。

1。

2 《电气装置安装工程施工及验收规范》合编(中国计划出版社 1999北京）。

1。

3 《电气装置安装工程质量检验及评定规程》（DL/T5161。

1,2002)。

5161.17—-1.4 电力建设安全工作规程（变电所部分)。

1.5 设计图纸。

1。

6河南平高电气股份有限公司GIS安装说明书。

3.工程概况220kV大关变电站为已投运变电站，220kV部分主要有昭大?回、大镇线、大盐线、,1主变及TV、母联共6个间隔,110kV部分已建成13个间隔，本期110kV部分新增2个间隔，220kV部分:1、新增1回主变进线(#2主变）。

2、新增220kV昭通?回出线间隔。

3、更换母联间隔电流互感器（本期暂不更换)。

由于本期新增间隔周围均为带电设备，为保证本期电气一、二次设备安装工作顺利进行,特编写此施工方案。

4。

作业准备及条件4.1作业准备4。

1。

1人员配备4。

1。

1。

1电气工程师 1人4。

1。

1.2电气一次安装工 6人4。

1。

1.3电气二次接线工 4人4.1.1.4起重指挥 1人4。

1。

1.5起重司索 1人4。

1.1。

6电、氧焊工 1人1220kV大变电站昭大?回及二期工程GIS施工方案云南省火电公司变电工程公司云南省火电公司变电工程公司4.1。

2设备、机具、材料配备序号名称、型号及规格单位数量备注一设备 1 GIS :ZF11—252（L) 台2 2 电流互感器线圈：10P20/10P20/0。

5S 2＊800/5A 只 18 本期暂不更换 3 出线套管：只 6 与GIS配套二主要工机具 1 单粱吊： 5吨台 1 2 电焊机台1 3 电烘箱：5×5×4L 台 1 4 吸尘器台 1 5 SF6气体回收装置套 2 6 真空泵套 1，87 SF6气体检漏仪灵敏度不低于10 台 1 8 微量水分检测仪直读式块 19 台 1 麦式真空计 1Pa10 只 4 液压千斤顶 50吨11 块 1 干湿温度计12 把 2 绝缘梯 3米13 套 2 吊带 3吨14 套 2 钢丝绳φ2015 把 4 力拒板手16 块 1 兆欧表三主要消耗材料 1 高纯度工业酒精瓶 202220kV大变电站昭大？回及二期工程GIS施工方案云南省火电公司变电工程公司云南省火电公司变电工程公司2 高纯氮气瓶15 3 真空硅脂 7501 Kg 34 砂纸 600号张 305 卫生手套双 506 百洁布张 307 不锈钢盆个 68 无水酒精瓶 1029 塑料薄膜 M 404.1.3力能配备（电源从就近的检修电源箱取用，施工用水利用站内的自来水）4.1。

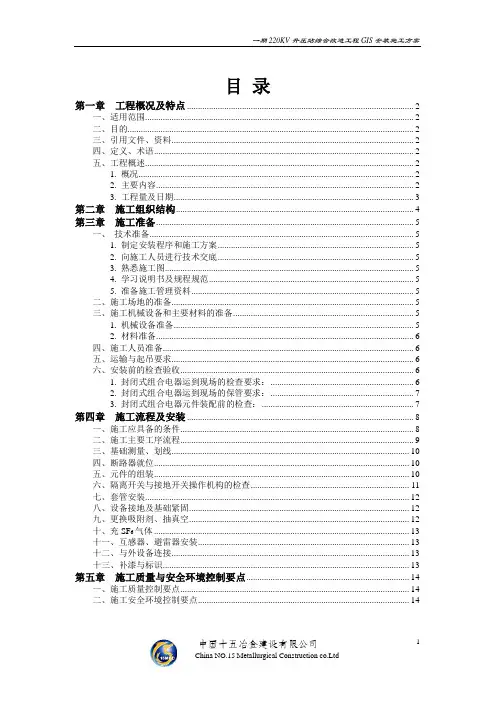

目录第一章工程概况及特点 (2)一、适用范围 (2)二、目的 (2)三、引用文件、资料 (2)四、定义、术语 (2)五、工程概述 (2)1. 概况 (2)2. 主要内容 (2)3. 工程量及日期 (3)第二章施工组织结构 (4)第三章施工准备 (5)一、技术准备 (5)1. 制定安装程序和施工方案 (5)2. 向施工人员进行技术交底 (5)3. 熟悉施工图 (5)4. 学习说明书及规程规范 (5)5. 准备施工管理资料 (5)二、施工场地的准备 (5)三、施工机械设备和主要材料的准备 (5)1. 机械设备准备 (5)2. 材料准备 (6)四、施工人员准备 (6)五、运输与起吊要求 (6)六、安装前的检查验收 (6)1. 封闭式组合电器运到现场的检查要求： (6)2. 封闭式组合电器运到现场的保管要求： (7)3. 封闭式组合电器元件装配前的检查： (7)第四章施工流程及安装 (8)一、施工应具备的条件 (8)二、施工主要工序流程 (9)三、基础测量、划线 (10)四、断路器就位 (10)五、元件的组装 (10)六、隔离开关与接地开关操作机构的检查 (11)七、套管安装 (12)八、设备接地及基础紧固 (12)九、更换吸附剂、抽真空 (12)十、充SF6气体 (13)十一、互感器、避雷器安装 (13)十二、与外设备连接 (13)十三、补漆与标识 (13)第五章施工质量与安全环境控制要点 (14)一、施工质量控制要点 (14)二、施工安全环境控制要点 (14)第一章工程概况及特点一、适用范围本施工方案适用于湛江电厂一期220KV升压站综合改造工程GIS设备安装施工作业。

二、目的为保证GIS设备的施工安装质量，促进安装技术的进步，确保设备安全运行，望通过本施工方案的指导，能使各工序施工得以按施工规范执行，使其施工质量达到验评标准。

三、引用文件、资料1. 一期220KV升压站综合改造项目建设安装工程投标文件2. 一期220kV升压站综合改造项目建筑安装工程施工技术协议书3. 一期220KV升压站综合改造工程山西省电力勘测设计院图纸4.《GBJ 147-90 电气装置安装工程高压电器施工及验收规范》5.《GB 50303-2002 建筑电气工程施工质量验收规范》6.《湛江电力有限公司承包商管理手册》四、定义、术语本施工方案中的定义、术语，均引用上述文件、资料中的定义、术语。

吴家220千伏变电站新建工程GIS组合电器安装作业指导书分发号：持有者：二0一一年二月十日北方国际电力工业有限公司吴家220千伏变电站新建工程施工项目部吴家220千伏变电站新建工程GIS组合电器安装作业指导书批准：年月日审核：年月日编写：年月日北方国际电力工业有限公司吴家220千伏变电站新建工程施工项目部目录1、目的2、范围3、引用文件4、工程概况5、标准化作业流程图6、作业前准备7、标准化作业8、竣工及验收1、目的确定本作业项目质量技术、安全、文明施工要求，确定施工方法、技术措施、指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书2、范围吴家220千伏变电站新建工程220千伏、66千伏封闭组合电器安装施工4、工程概况吴家220千伏变电站新建工程封闭组合电气安装工作概况表5、标准化作业流程图GIS组合电器施工标准化作业流程图6、作业前准备6.1作业人员要求吴家220千伏变电站新建工程封闭组合电气施工作业人员要求6.2作业人员分工及职责吴家220千伏变电站新建工程封闭组合电气施工组织分工及职责6.3作业分工吴家220千伏变电站新建工程封闭组合电气施工作业人员分工6.4施工机械设备及工器具准备6.4.1主要工器具、备品备件及材料吴家220千伏变电站新建工程封闭组合电气施工工器具6.4.2备品备件及材料吴家220千伏变电站新建工程封闭组合电气施工材料6.5危险点辨识、风险评价和风险控制策划及控制措施表吴家220千伏变电站新建工程封闭组合电气安装施工危险点辨识、风险评价和风险控制措施表注：1、风险值D及风险级别：D<20,1级；D:20-69,2级；D:70-160,3级；D:161-320,4级；D:>320,5级。

3级至5级为重大职业健康安全风险。

2、风险控制策划方式：D≥70，目标、管理方案、作用指导性文件。

D<70，作用指导性文件6.1环境因素分析及环境控制措施吴家220千伏变电站新建工程封闭组合电气安装作业环境因素分析及环境控制措施6.2质量通病及预防措施吴家220千伏变电站新建工程封闭组合电气安装作业质量通病及预防措施6.3文明施工要求吴家220千伏变电站新建工程封闭组合电气安装文明施工要求7、作业阶段7.1施工项目流程图7.2开工条件验证吴家220千伏变电站新建工程封闭组合电气安装施工作业开工条件验证表7.3施工内容及工艺标准吴家220千伏变电站新建工程封闭组合电气安装施工作业内容及工艺标准8、竣工及验收8.1竣工。

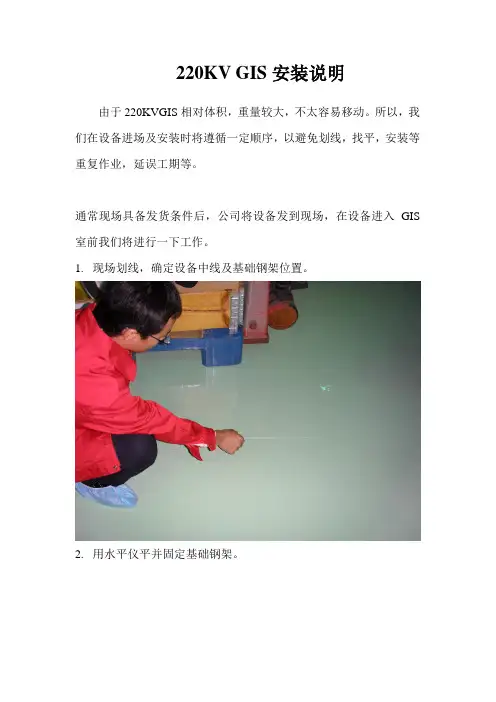

220KV GIS安装说明
由于220KVGIS相对体积，重量较大，不太容易移动。

所以，我们在设备进场及安装时将遵循一定顺序，以避免划线，找平，安装等重复作业，延误工期等。

通常现场具备发货条件后，公司将设备发到现场，在设备进入GIS 室前我们将进行一下工作。

1.现场划线，确定设备中线及基础钢架位置。

2.用水平仪平并固定基础钢架。

3. 做接地。

在接地完成后进入GIS室进行安装作业，按照设备顺序依次进入。

1.按照设备中线定位较为中间的一台。

块。

兰。

4.将相邻间隔按照设备中线定位并进行上下左右微调。

5.安装连接触头块和伸缩节补偿装置。

6. 此法兰连接结束后进行气室处理并准备下一连接面安装。

7. PT 模块在两BAY 之间的，要先把两台BAY 定位，然后拆除连接
面所有运输端盖，把模块用行车吊到位置进行法兰连接。

一次安装结束，进行气室处理，密度继电器安装及二次电缆敷设。

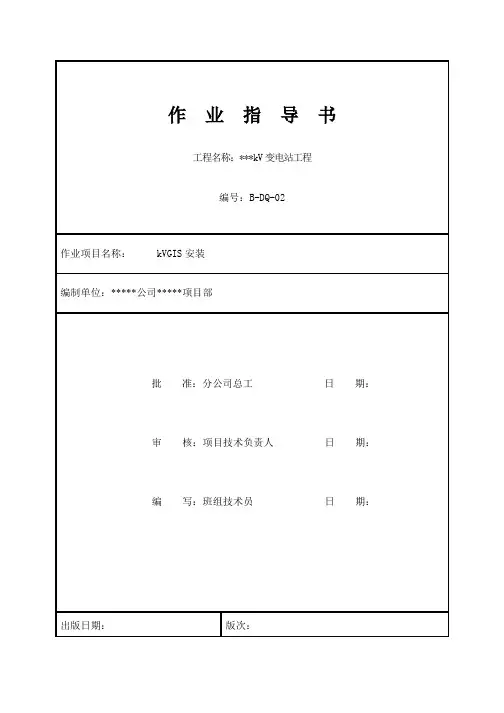

作业指导书工程名称：***kV变电站工程编号：B-DQ-02作业项目名称： kVGIS安装编制单位：*****公司*****项目部批准：分公司总工日期：审核：项目技术负责人日期：编写：班组技术员日期：出版日期：版次：目录1.适用范围 (2)2.编制依据 (2)3.工程概况及主要工程量 (2)4.作业流程图 (2)5.施工准备及作业条件 (3)6.作业方法和工艺质量标准 (6)7.工序交接及成品保护 (11)8.危险点分析及安全控制措施 (11)9. 文明施工及环境保护 (12)10.强制性条文及质量通病防治技术措施 (12)11.质量验收签证、记录项目 (12)1.适用范围本作业指导书适用于****kV变电站***kVGIS安装工作。

2.编制依据2.1《电气装置安装工程高压电器施工及验收规范》(GBJ147-2010)2.2《电气装置安装工程质量检验及验评规范DL/T 5161.1～5161.17-2002》2.3《江苏电网工程工艺设计标准（2010年4月）》2.4********厂家安装说明书2.5《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2010]19号）2.6《国家电网公司输变电工程工艺标准库》（基建质量[2010]100号）2.7国家电网公司《输变电工程建设标准强制性条文实施管理规程》 (Q/GDW 248-2008) 2.8《国家电网公司输变电工程施工危险点辨识及预控措施（试行）》（国家电网基建安[2005]50号）2.9江苏省电力公司《输变电设备交接和状态检修试验规程》（Q/GDW-10-J206-2010）2.10《江苏省电力公司加强气体绝缘金属封闭开关设备全过程管理规定》3.工程概况及主要工程量3.1工程概况***220kV变电站工程的系统由***电力设计院设计，采用户内GIS组合设备，由*****制造供货，主接线采用双母线接线，包括个间隔。

出线间隔回，主变、母联间隔各一个，母线设备间隔个。

CEPCC/ WFHBDZ-DQ-ZYTS-NO.001万峰湖220kV输变电新建工程220kV六氟化硫组合电器(GIS)安装施工方案重庆电力建设总公司万峰湖220kV输变电新建工程施工项目部2016年4月30日万峰湖220kV输变电新建工程220kV六氟化硫组合电器(GIS)安装施工方案审批表电力建设总公司万峰湖220kV输变电新建工程施工项目部编制目录一、工程概况及主要工程量 (1)二、施工进度要求和准备 (1)三、施工程序及施工方法 (8)四、施工质量标准 (13)五、安全施工技术措施 (13)六、安全文明要求 (14)七、危险点分析及控制措施 (14)八、环境保护措施 (15)九、保证建设标准强制性条文落实的具体措施 (15)十、编制依据 (16)一、工程概况及主要工程量1、工程概况输变电位于市丰都街道办事处家渡村，站址西北侧0.5km为X602县道，县道与站址有一乡道相连，距丰都街道办4km,西北方向直距市市区约11km，交通便利。

220kV 配电装置总体布置采用户外GIS落地布置，全架空出线，主变架空进线方式；出线间隔宽度2个间隔1跨宽25.5米，出线门型架挂点高度14米，地线挂点高度21米。

220kV 配电装置纵向尺寸为26.25米（道路中心线至围墙）。

2、主要工程量本工程220kV封闭式组合电气采用思源高压开关生产的户外三相分箱式GIS（母线共箱），断路器单列布置，本期/远景接线均采用双母线双分段接线，远景共有2回主变进线间隔，10回出线间隔，2个母联间隔，2个分段间隔，4个母线设备间隔。

本期：共有1回主变进线间隔，4回出线间隔，2个母联间隔，2个分段间隔，4个母线设备间隔。

二、施工进度要求和准备1、土建验收、基础复测、基础划线根据设计要求，每间隔基础预埋件水平最高和最低不超过2mm；所有尺寸最大允许偏差±3mm；按GIS设备的基础图和总体平面布置图要求，在地坪上用墨斗画出主母线、支母线和每一个置于地面上的原件和控制柜中心线，供GIS设备安装就位用。

220KV升压站安装1、概况:粤连电厂2X 125MW机组的220KV高压配电装置设计为两台机组共用双母线型配电装置，共有8个间隔(包括：起备变间隔1个，主变进线间隔2个，出线间隔2个，母线间隔1个，PT、避雷器间隔1个，备用间隔1个)。

本次负责安装围是从主变压器高压侧引线至升压站出线回路架空线引下线为止，此围所有电气设备的安装、调整、配合电气试验及电气设备的接地等工作。

土建交时间是99年4 月20日，升压站的所有安装工作在土建基础正式移交，经验收合格后，经过施工前策划、统一安排、协调充分的准备条件下顺利进行，总工期为90天。

2、编制依据：2. 1、工程设计图纸2. 2、高压设备使用说明书2. 3、〈〈电气装置安装工程母线装置施工及验收规》(GBJ-149-90) 2. 4、〈〈电气装置安装工程电力变压器油浸电抗器、互感器施工及验收规》(GBJ-148-90)2. 5、〈〈电气安装工程高压电器施工及验收规》(GBJ -147-90)2.6、〈〈火电施工质量检验及评定标准》3、主要机、工具准备：3. 1、全方向轮胎吊25T1台，高架车8T1台，液压线钳1台，氯弧焊机2台，交流焊机12KVA3台，水平仪1台，卷扬机0.5T、1T、2T各2台，钻床§ 16mm 1台，链条葫芦0.5T、1T、2T各4个。

3.2、砂轮切割机§ 350mm1台，手提磨光机§ 100mm 1台，尼龙吊绳0.5T、1T、2T 各4 条，钢丝绳 p 9.3mm200M, § 12.5mm500M, p 15.5mm100M, § 20mm60M，白麻绳16mm100M, § 20mmM , 型卡环0.5T6个、1T12个、2T6个，人字梯3M2把，竹梯13档4型卡环0.5T6个、1T12个、2T6个，人字梯3M2把，竹梯13档4把，棘轮扳手17、19, 19、22各5把，六角扳手1套，电石、氧气1套, 常用电工工具10套及消耗材料一批。

220KVGIS安装施工方案1引用规范及技术标准1.1东北电力设计院图纸《220kVGIS屋内配电装置布置及安装》N01941S-D02011.2《电气装置安装工程质量检验及评定规程》DL/T5161.2-20021.3《电力建设安全工作规程》（变电所部分）DL5009.3-20131.4《电气专业施工组织设计》1.5《电气装置安装工程接地装置施工及验收规范》GB50169-20061.6《电气装置安装工程电缆线路施工及验收规范》GB50168-20061.7《电气装置安装工程高压电器施工及验收规范》GB50147-20101.8《电气装置安装工程母线装置施工及验收规范》GB50149-20101.9《工程建设标准强制性条文》电力工程部分1.10电网公司《输变电工程施工工艺手册》变电工程部分1.11上海思源高压开关有限公司产品说明书、技术资料等2工程概况及主要工程量2.1工程概况江苏华电滨海风电升压站工程220KV配电装置规划设计GIS 一套，采用上海思源电气设备有限公司产品，产品型号为ZF28-252GIS。

220KVGIS设备共有三个间隔，分别是主变间隔1回，出线间隔1回，PT间隔1回。

2.2主要工程量主变间隔1回出线间隔1回PT间隔1回3施工机械、设备配置计划用于本工程的主要机械设备见表1。

施工进度计划见表2。

6施工方案措施6.1施工准备6.1.1安装技术措施已通过业主方审查、批准，且在施工现场组织技术措施交底工作。

6.1.2GIS安装应具备的环境条件：1.1.1.1土建应完成GIS预埋件施工，且满足承重要求，GIS场地及GIS室能进设备。

1.1.1.2GIS室在施工前要彻底打扫干净保证现场作业无灰尘、无积水。

1.1.1.3GIS设备施工现场要确保土建及其他施工全部退场。

1.1.1.4GIS2门窗已安装完毕。

1.1.3GIS设备按要求全部到位，专用装置性材料和消耗性材料齐全。

1.1.4专用工机具准备充分、齐备，包括气体回收装置、真空泵、充气装置、吸附剂烘箱、微水测量仪、SF6气体检漏仪等设备均应处于良好的备用状态。

GIS安装作业指导书关键信息项：1、安装准备工作工具与设备清单施工人员资质要求安装环境要求2、 GIS 设备检查外观检查内部零部件检查出厂检验报告核对3、基础与预埋件检查基础平整度预埋件位置与尺寸4、安装步骤母线安装间隔单元安装操作机构安装密封处理5、调试与测试电气性能测试机械性能测试密封性测试6、质量验收标准各项测试指标要求外观质量要求7、安全注意事项施工人员个人防护现场安全标识设置11 安装准备工作111 工具与设备清单施工前应准备齐全的工具和设备，包括但不限于吊车、扳手、螺丝刀、力矩扳手、水平仪、绝缘测试仪、高压试验设备等，并确保其性能完好、精度满足要求。

112 施工人员资质要求参与 GIS 安装的施工人员应具备相应的电气安装资质和经验，熟悉GIS 设备的安装流程和技术要求，经过专业培训并考核合格。

113 安装环境要求安装现场应保持清洁、干燥，无灰尘、杂物等。

温度、湿度应符合GIS 设备的安装要求，一般温度在 5℃至 40℃之间，相对湿度不超过80%。

12 GIS 设备检查121 外观检查在安装前，应对 GIS 设备的外观进行仔细检查，查看外壳是否有变形、划伤、锈蚀等情况，各部件的连接是否牢固，标识是否清晰。

122 内部零部件检查打开设备包装，检查内部零部件是否齐全，有无损伤、受潮等现象。

重点检查导体、绝缘子、密封件等关键部件。

123 出厂检验报告核对认真核对 GIS 设备的出厂检验报告，确认各项性能指标符合设计要求。

13 基础与预埋件检查131 基础平整度检查基础的平整度，其水平度偏差应不超过规定值，以确保 GIS 设备安装后的稳定性。

132 预埋件位置与尺寸复核预埋件的位置和尺寸，确保与 GIS 设备的安装要求相符。

14 安装步骤141 母线安装首先进行母线的安装，安装时要保证母线的连接紧密、接触良好，并且符合相间及对地的安全距离要求。

142 间隔单元安装按照设计顺序安装间隔单元，注意各单元之间的连接和密封，确保安装精度。

可编辑修改精选全文完整版220kV变电站GIS设备安装与调试目前我国用电量需求相对较大，220kV变电站建设数量以及规模也随之增加。
