CA6140法兰盘工艺及夹具课程设计说明书

XXXX大学课程设计说明书学生姓名：学号：学院：专业：题目：机械制造工艺学课程设计CA6140车床法兰盘的工艺规程及夹具设计指导教师：职称:职称:20**年12月5日序言 (3)零件的分析 (4)（一）零件的作用 (4)（二）零件的工艺分析 (4)工艺规程设计 (5)(一)确定毛坯的制造形式 (5)（二）基面的选择 (5)（三）制定工艺路线 (6)（四）机械加工余量、工序尺寸及毛皮尺寸的确定 (9)（五）确定切屑用量及基本工时 (11)夹具设计 (36)第一节设计要求 (36)第二节夹具设计的有关计算 (36)三定位误差分析 (38)心得体会 (39)参考文献 (40)致谢 (41)机械制造工艺课程设计是在我们基本完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

2 提高结构设计的能力。

通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

3 加强使用软件及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。

并学会了使用和查阅各种设计资料、手册、和国家标准等。

最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。

并在设计过程中，学到了很多课堂上没有学到的东西。

能够顺利的完成这次课程设计，首先得助于王大承教授和其他老师的悉心指导，还有就是我们小组成员间合理的分工和小组成员们的努力。

目录序言 ........................................................................................................................... - 1 -零件的分析 ............................................................................................................... - 2 -(一)零件的作用.............................................................................................. - 2 -(二)零件的工艺分析...................................................................................... - 2 -工艺规程设计 ........................................................................................................... - 4 -(一)确定毛坯的制造形式 ................................................................................. - 4 -(二)基面的选择 ................................................................................................ - 5 -(三)制定工艺路线............................................................................................ - 5 -法兰盘技术要求表 ................................................................................... - 6 -(四)工艺路线.................................................................................................. - 7 -(五)机械加工余量、工序尺寸及毛皮尺寸的确定...................................... - 8 -工序1粗车Ø100mm柱体左端面、外圆，粗车B面 .......................... - 8 -工序2钻中心孔Ø18mm,扩孔Ø19.8mm,铰孔Ø20mm ...................... - 10 -工序3粗车右Ø45mm柱体右端面、外圆，Ø90mm外圆及右端面 - 12 -工序4半精车Ø100mm左端面、外圆，半精车B面并倒角C1.5，半精车Ø 90mm外圆，Ø 20mm左侧倒角C1 ............................................. - 15 -工序5 半精车右Ø45mm外圆，半精车Ø90mm右侧面，切槽3×2mm,车Ø20mm孔右端倒角C1和Ø45mm右端面倒角C7 ........................ - 19 -工序6 精车Ø100mm柱体左端面、外圆 ........................................... - 23 -工序7粗铣、精铣Ø90mm柱体的左右侧面 ...................................... - 24 -工序8 钻4XØ9mm透孔 ....................................................................... - 28 -工序9钻Ø4mm孔，扩Ø6mm孔....................................................... - 29 -工序10 磨削B面、外圆面Ø90mm .................................................... - 30 -工序11 磨削Ø90mm凸台距离轴线24mm的侧平面..................... - 32 -工序12 精车Ø45mm外圆、Ø90mm右侧面 ................................... - 33 -加工Ra0.4um平面的夹具设计 ............................................................. - 35 -设计任务 ................................................................................................. - 35 -确定夹具的结构方案 ............................................................................. - 35 -切削力及夹紧力计算 ................................................. 错误！未定义书签。

课程设计(论文)题目：CA6140机床法兰盘课程设计姓名：班级、学号：系(部) ：专业：指导教师：开题时间：完成时间：摘要工艺学是以研究机械加工工艺技术和夹具设计为主技术学科，具有很强的实践性，要求学习过程中应紧密联系生产实践，同时它又具有很强的综合性，本次课程设计的课题是CA6140车床法兰盘加工工艺规程及某一工序专用夹具设计，主要内容如下：首先，对零件进行分析，主要是零件作用的分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以知道零件的加工表面和加工要求。

根据零件图提出的加工要求，确定毛坯的制造形式和尺寸的确定。

第二步，进行基面的选择，确定加工过程中的粗基准和精基准。

根据选好的基准，制订工艺路线，通常制订两种以上的工艺路线，通过工艺方案的比较与分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。

第三步，根据已经选定的工序路线，确定每一步的切削用量及基本工时，并选择合适的机床和刀具。

对于粗加工，还要校核机床功率。

最后，设计第三道工序—钻法兰盘孔的夹具。

先提出设计问题，再选择定位基准，然后开始切削力、夹紧力的计算和定位误差的分析。

然后把设计的过程整理为图纸。

通过以上的概述，整个设计基本完成。

关键词机械；加工工艺；夹具设计ABSTRACTA specialized main specialized course that " mechanical manufacturing engineering is studied " is machinery , rely mainly on studying machining technology and jig to design technological discipline , have very strong practicality , require that should contact production practices closely in the learning process, at the same time it has comprehensive the very strong one, The subject of this graduation project is that CA6140 lathe ring flange processing technology rules and special-purpose jig of a certain process are designed, the main content is as follows:First of all, analyse , it is mainly analysis of the function of the part and craft analysis to the part , through part analyse can find out about basic situation of part, and craft analyse may know the processing surface of the part and is it require to process. The processing demand put forward according to the part picture, confirm the manufacture form of the blank and sureness of the size.The second step, carry on the choice the base , confirm thick datum and precise datum in the processing course. According to the datum chosen , make the craft route , usually make the craft route of more than two kinds, with analysing through the comparison of the craft scheme, and then choosing be able to make such specification requirements as the precision of geometry form , size of the part and precision of position ,etc. get a kind of process of the rational assurance s.The third step, according to the already selected process route, confirm for every steps of cutting consumption and basic man-hour , choose suitable lathe and cutter. To rough machining , will check the power of the lathe .Finally , design the third process - the jig getting into the hole of the ring flange. Put forward the question of designing first , and then choose to orient the datum , then the calculation that begins to cut strength , clamp strength and analysis of the localization error. Then put the design course in order as the drawing.Through the summary of the above, design and finish basically entirely. Keywords:machine; Process the craft; The tongs design目录序言 (1)1 零件的分析 (2)1.1零件的作用 (2)1.2 零件的工艺分析 (2)2 工艺规程设计 (3)2.1确定毛坯的制造形式 (3)2.2基面的选择 (3)2.3制定工艺路线 (3)2.4机械加工余量，工序尺寸及毛坯尺寸的确定 (6)2.5确定切削用量及基本工时 (9)3 夹具设计 (30)3.1问题的提出 (30)3.2夹具设计 (30)参考文献 (33)致谢 (34)序言课程设计是我们在学完大学的全部课程后进行的，是我们对大学三年的学习的一次深入的综合性的总考核，也是一次理论联系实际的训练，这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（CA6140车床法兰盘）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。

工艺装备课程设计说明书设计题目：车床法兰盘CA6140零件加工工艺规程及工装夹具设计班级学生同组学生指导教师学院2013年月日学院工艺装备课程设计任务书题目: CA6140法兰盘零件加工工艺规程及工装夹具设计设计内容：1.零件图1张2.毛坯图1张3.机械加工工艺规程1套（含工艺路线卡和工序卡）4.工艺装备结构设计1套（含装配图和若干零件图）5.课程设计说明书1份（不少于5000字）设计要求：1.按大批生产、通用加工装备设计。

2.同一课题组为3-4人，要求分工明确，同时也要有合作精神。

3.每人要独立完成一份课程设计说明书及至少画一张图纸。

专业：机械设计制造及其自动化指导教师：班级：姓名:同组学生名单：本人分工：产品零件图：参与√绘制 ；毛坯图：参与√绘制 ；工艺：参与 编制√；夹具装配图：参与 设计√；夹具零件图：参与 设计√；设计说明书：参与 编写√。

课题发给日期：2013.5.30 课题完成日期：2013.7.12法兰盘只是一个统称，通常是指在一个类似盘状的金属体的周边开上几个固定用的孔用于连接其它东西。

法兰联接在机械上应用很广泛，所以样子也千奇百怪的。

本文主要是针对CA6140车床法兰盘的加工工艺以及主要孔的工艺装备设计进行论述。

通过本文可以了解该法兰盘的构造和它的整个加工过程以及各注意事项，同时可以从侧面了解到针对于4Xφ9孔的专用钻床夹具的整个设计流程。

从各组件的选择到加工参数的确定反映了目前该零件的市场价值以及发展前景。

关键词法兰盘工艺装备专用夹具钻套第一章机械加工工艺规程的制定一.零件的分析 (3)1.零件的用途 (3)2.零件的结构 (3)3.确定零件的生产纲领 (3)4.零件的工艺分析 (3)4.1 CA6140车床法兰盘共有两处加工表面 (3)4.2加工表面间有一定位置要求 (4)二. 工艺规程的设计 (4)1.确定毛坯的制造形式 (4)2.定位基准的选择 (4)2.1粗基准的选择 (4)2.2精基准的选择 (5)3.表面加工方法的选择 (5)4.制定工艺路线 (6)4.1工艺路线方案 (6)4.2机械加工余量、工序尺寸及毛坯尺寸的确定 (8)4.3确定切削用量及基本用时 (12)第二章钻床夹具设计1.问题的提出 (18)2.夹具设计 (18)2.1定位基准及定位元件的选择 (18)2.2夹紧机构设计 (18)2.3对定元件的选择 (19)2.4零件加工误差的分析 (20)总结 (21)参考文献 (21)第一章机械加工工艺规程的制定一.零件的分析1.零件的用途CA6140车床法兰盘为盘类零件，用于卧式车床上。

零件的分析（一） 零件的作用CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。

车床的变速箱固定在主轴箱上，靠法兰盘定心。

法兰盘内孔和主轴的中间轴承外圆相配，外圆和变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。

零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。

零件的 Φ100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值；外圆上钻有底部为mm 4φ上部为mm 6φ定位孔，实现精确定位。

法兰盘中部 的通孔则给传递力矩的94φ⨯标明通过，本身没有受到多少力的作用。

（二） 零件的工艺分析CA6140车床法兰盘共有两组加工的表面。

先分述如下：1． 以016.0020+φmm 孔为精基准的加工表面。

这一组加工表面包括：一个016.0020+φ 的孔及其倒角；一个12.034..0100--φ外圆及其倒角；06.045-φ外圆及其倒角；90φ外圆及其倒角；0017.045-φ外圆及其倒角；90φ两端面（分别距离045.0020+φ轴为24mm 和34mm 两端）；12.034..0100--φ左端面和Φ90右端面；94φ⨯通孔。

2.以Φ90右端面为加工表面。

这一组加工表面包括：12.034..0100--φ右端面；Φ90左端面；0017.045-φ右端面；23⨯退刀槽；Φ4和03.006+φ孔。

这两组加工表面之间有着一定的位置要求：（1） 12.034..0100--φ左端面和045.0020+φ轴形位公差0.03mm 。

（2） 90φ右端面和045.0020+φ轴形位公差0.03mm 。

（3） 03.006+φ孔轴线和90φ右端面位置公差0.6mm ，同时和045.0020+φ轴线垂直相交，并且和90φ端洗平面（距离045.0020+φ轴线为24mm ）垂直。

经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。

河南工业职业技术学院课程设计说明书设计题目：轴的工装设计设计者:指导老师：2012年11月8日机械制造工艺及夹具课程设计任务书设计题目：轴的工装设计设计要求：中批量生产手动加紧通用工艺装备设计时间：2012 6月18日—2012年6月22日设计内容：1：熟悉零件图；2：绘制零件图(一张)；3：绘制毛坯图(一张);4: 编写工艺过程卡片和工序卡片(各一张):5: 绘制夹具总装图;6: 绘制夹具零件图;7: 说明书班级:学生:指导教师:目录1 零件的分析 (1)1.1零件的作用 (1)1.2 零件的工艺分析 (1)2 工艺规程设计 (2)2.1确定毛坯的制造形式 (2)2.2基面的选择 (2)2.3制定工艺路线 (2)2.4机械加工余量，工序尺寸及毛坯尺寸的确定 (5)2.5确定切削用量及基本工时 (8)参考文献 (30)1 零 件 的 分 析1.1零件的作用题目所给定的零件是轴， 法兰盘起联接作用是车床上的重要零件。

1.2 零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ90045.00+为中心 ,包括:一个Φ147mm 的端面, 尺寸为Φ190mm 的圆柱面,一个Φ320mm 的端面及上面的3个Φ20mm 的透孔. Φ190mm 的外圆柱面及上面的3个Φ17.5mm 的孔, Φ320mm 端面上距离中心线为130mm 的3个斜孔.这组加工表面是以Φ90045.00+mm 为中心,其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面.2 工艺规程设计2.1确定毛坯的制造形式零件材料为45钢，由于零件年产量为4000件，已达到中批生产的水平，而且零件轮廓尺寸不大，故采用模锻件，法兰盘因毛坯比较简单，采用锻造毛坯时一般是成队锻造，再进行机械加工。

这从提高生产率，保证加工精度上考虑也是应该的。

2.2基面的选择基面选择是工艺规程设计中的重要工作之一。

课程设计说明书专业：机械设计制造及其自动化班级：姓名：学号：指导老师：目录1、工艺设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .12、夹具设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .203、课程设计体会 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .20第一部分 工艺设计说明书1. 零件图工艺性分析1.1零件结构功用分析法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。

本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。

1.2零件技术条件分析 1）法兰盘本身精度：外圆φ8019.00-+尺寸公差等级IT11，表面粗糙度Ra 为1.6μm ，φ52029.001.0--尺寸公差等级为IT6，表面粗糙度Ra 为1.6μm ，φ1201±尺寸公差等级IT14，表面粗糙度Ra 为3.2μm ，内孔φ62015.0±公差等级为IT7，φ3602.0-+尺寸公差等级IT6，φ65表面粗糙度Ra 为1.6μm ，距离φ3602.0-+为34.580.030.0--的平面公差等级IT13。

2）位置精度，内孔φ62015.0±相对于基准面A 、B 的跳动量要求为0.04。

3）加工此零件时，应尽量统一定位基准，减少装夹次数，这样有利于保证零件的加 工精度。

1. 3零件结构工艺性分析此法兰盘是由回转面和平面组成，由零件图可知，该零件结构较为简单，但零件精度要求高，零件选用材料HT150，该材料用于强度要求不高的一般铸件，不用人工实效，有良好的减振性，铸造性能好。

课程设计说明书设计者：指导教师：吴伏家郁红陶西安工业大学2010 年 12 月 8 日机械制造工艺及夹具课程设计任务书设计题目制定CA6140车床法兰盘的加工工艺，设计钻4 9mm 孔的钻床夹具设计要求：中批量生产手动夹紧通用工艺装备设计时间：2010.12.1 ——2010.12.9设计内容：1 、手绘制零件图（一张）；2 、绘制毛坯图（一张）；3、编写工艺过程卡片和工序卡片4 、设计说明书一份5 、编写工艺规程班级：学生：指导教师：吴伏家郁红陶2010 年12 月8 号．零件分析（一）零件的作用 (4)（二）零件的工艺分析 (4)、工艺规程设计......................................（一）确定毛坯的制造形式（二）基面的选择（三）制定工艺路线（四）机械加工余量、工序尺寸及毛皮尺寸的确定（五）确立切削用量及基本工时三．夹具设计： (24)四........................................................... 参考文献：. (25)、零件的分析1. 零件的作用零件是 CA6140 卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。

零件的© 100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值；外圆上钻有底部为©4mm上部为© 6mm 的定位孔，实现精确定位。

法兰盘中部的通孔则给传递力矩的标明通过，本身没有受到多少力的作用。

2. 零件的工艺分析法兰盘的加工表面，他们之间有一定的位置要求。

现分述如下：a. 以©45 00.017 mm 外圆为初基准的加工表面b. 以©20 00.045m m 孔为中心的加工表面它们之间有一定的位置要求，主要是：（一）©100 00..3124 m m 左端面与孔© 20 00.045m m 中心的轴向跳动度为 0.03 ；（二）©90mm 右端面与孔© 20 00.045m m 中心的轴向跳动度为 0.03 ；（三）的© 45 00.017 mm 外圆与孔© 20 00.045m m 中心的径向圆跳动为 0.03mm 。

引用 [课程设计]车床法兰盘（CA6140）工艺规程及夹具课程设计（完美奉献！~）昨天下午在三教104进行了上学期课程《机械制造基础》的课程设计答辩。

这门课程设计属于整个学院各专业的必修设计（除了交通运输与工业设计专业），给我们安排的时间是三个星期。

要求我们能熟练运用机械制造工艺设计中的基本理论解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题。

提高结构设计的能力，加强查阅文献资料、图表能力等。

我们小组五人分到的题目是CA6140车床法兰盘（0404）工艺规程及机床夹具的设计。

分到题目的当天我们的指导老师任晓智就要求我们完成法兰盘的零件图，第二天早上马上进行检查。

之后按照进度分别进行了工艺分析、工艺规程设计、专用夹具及夹具体的设计，装配图、零件图的绘制等。

在工艺路线的分析上，我们是首先是以直径100CM的面作为粗基准，为了减少装夹次数，一步到位地加工完此面，再以20CM的孔作为精基准来加工。

然而任老师却不认可，认为A面有多个圆跳动，一步到位加工完虽然减少了装夹次数但却无法保证加工精度。

一再坚持我们先粗车完A面马上钻、扩、铰20CM孔作为精基准，之后再进行A面的加工。

专用夹具的设计上我们选用了钻4X9CM的孔的专用夹具设计。

昨天下午的答辩每间教室都有至少四个老师进行，每组只要选个代表上台进行。

四位老师在教室前排坐成一排，答辩同学将所有材料摆放在老师面前然后就进行工艺方案的选用、工艺路线的选用等的介绍，然后就老师发出的问题相关问题进行回答。

整个场面完全就象毕业论文的答辩，我们专业这学期够苦的，两个专业课程设计和一个公共课程设计，也就是说这样的答辩也要进行三次。

（7月28号就到了最后个课程设计的上交时间咯~）答辩提问最多的就是学院的老教授陈燕云，首先就批了我们的工艺路线，认为如果先粗车A面马上就钻、扩并铰作为精基准的20CM孔的话，到时用夹具装夹并进行4X9CM孔的加工时会夹坏作为精基准的20CM孔，无法保证20CM孔的精度，这势必就无法保证整个零件的精度。

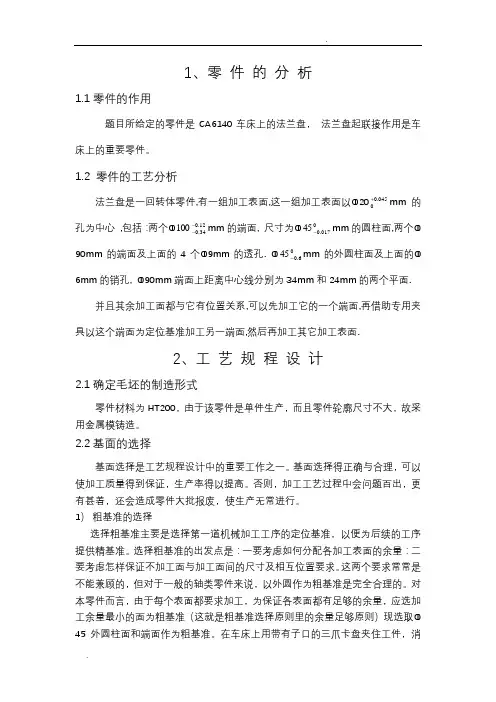

1、零 件 的 分 析1.1零件的作用题目所给定的零件是CA6140车床上的法兰盘， 法兰盘起联接作用是车床上的重要零件。

1.2 零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045.00+mm 的孔为中心 ,包括：两个Φ12.034.0100--mm 的端面, 尺寸为Φ0017.045-mm 的圆柱面,两个Φ90mm 的端面及上面的4个Φ9mm 的透孔. Φ06.045-mm 的外圆柱面及上面的Φ6mm 的销孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面.并且其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面.2、工 艺 规 程 设 计2.1确定毛坯的制造形式零件材料为HT200，由于该零件是单件生产，而且零件轮廓尺寸不大，故采用金属模铸造。

2.2基面的选择基面选择是工艺规程设计中的重要工作之一。

基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。

否则，加工工艺过程中会问题百出，更有甚着，还会造成零件大批报废，使生产无常进行。

1） 粗基准的选择选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。

选择粗基准的出发点是：一要考虑如何分配各加工表面的余量：二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。

这两个要求常常是不能兼顾的，但对于一般的轴类零件来说，以外圆作为粗基准是完全合理的。

对本零件而言，由于每个表面都要求加工，为保证各表面都有足够的余量，应选加工余量最小的面为粗基准（这就是粗基准选择原则里的余量足够原则）现选取Φ45外圆柱面和端面作为粗基准。

在车床上用带有子口的三爪卡盘夹住工件，消除工件的六个自由度，达到完全定位。

2）精基准的选择主要应该考虑基准重合的问题。

当设计基准与工序基准不重合时，应该进行尺寸换算。

2.3制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度等技术要求能得到合理的保证。

夹具课程设计-C A6140车床法兰盘84003工艺及夹具设计说明书目录1、计算生产纲领，确定生产类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . .12、工艺设计说明书. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13、工艺规程设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54、参考文献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13一、计算生产纲领，确定生产类型设计题目给定的零件是CA6140车床的法兰盘，该车床年产量为8000台，设其备品率A为10﹪，机械加工费品率B为1﹪，则该零件的年生产纲领为：N=8.000×(1+10﹪+1﹪)=8880(件/年)根据生产类型与生产纲领的关系可知该产品为大批大量生产。

二、工艺设计说明书1.零件图工艺性分析1.1零件结构功用分析法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。

本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。

1.2绘制零件图1.3零件结构工艺性分析此法兰盘是由回转面和平面组成，由零件图可知，该零件结构较为简单，但零件精度要求高，零件选用材料HT150，该材料用于强度要求不高的一般铸件，不用人工实效，有良好的减振性，铸造性能好。

法兰盘的基本要求是高强度、高韧性、高耐磨性和回转平稳性。

法兰盘共有两组加工表面：⑴以Φ52mm外圆为中心的加工表面这一组加工表面包括：Φ120mm的外圆及其倒角；Φ120mm外圆的左侧面及其面上2个同心的Φ16.5mm×10mm与Φ11mm×5mm的圆孔；Φ80mm的外圆、左端面及其倒角；Φ62内孔长度为13mm；切槽4mm；内螺纹M64×1.5长度16mm；Φ58mm与Φ65mm的过度面；车Φ120mm外圆上的两个垂直平面。

目录1、计算生产纲领，确定生产类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . .12、工艺设计说明书. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13、工艺规程设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54、参考文献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13一、计算生产纲领，确定生产类型设计题目给定的零件是CA6140车床的法兰盘，该车床年产量为8000台，设其备品率A为10﹪，机械加工费品率B为1﹪，则该零件的年生产纲领为：N=8.000×(1+10﹪+1﹪)=8880(件/年)根据生产类型与生产纲领的关系可知该产品为大批大量生产。

二、工艺设计说明书1.零件图工艺性分析1.1零件结构功用分析法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。

本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。

1.2绘制零件图1.3零件结构工艺性分析此法兰盘是由回转面和平面组成，由零件图可知，该零件结构较为简单，但零件精度要求高，零件选用材料HT150，该材料用于强度要求不高的一般铸件，不用人工实效，有良好的减振性，铸造性能好。

法兰盘的基本要求是高强度、高韧性、高耐磨性和回转平稳性。

法兰盘共有两组加工表面：⑴以Φ52mm外圆为中心的加工表面这一组加工表面包括：Φ120mm的外圆及其倒角；Φ120mm外圆的左侧面及其面上2个同心的Φ16.5mm×10mm与Φ11mm×5mm的圆孔；Φ80mm的外圆、左端面及其倒角；Φ62内孔长度为13mm；切槽4mm；内螺纹M64×1.5长度16mm；Φ58mm与Φ65mm的过度面；车Φ120mm外圆上的两个垂直平面。

目录一. 前言 (2)二.设计任务 (2)三.计算生产纲领，确定生产类型 (2)四. 绘制零件图、零件分析 (2)五、确定毛坯的制造方法 (6)六、工艺规程设计 (7)七、设计小结 (54)八、参考文献 (54)一.前言通过本次机械制造课程设计，应该得到下述各方面的锻炼：1.能应用机械制造工艺与装备及有关课程（机械基础、机械设计、公差与技术测量等）的知识，结合生产实习中学到实践知识，独立地分析和解决工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。
