避雷引下线和变配电室接地干线敷设检验批质量验收记录表--2016最新版

说明主控项目1．接地装置水平及垂直接地体所用的材料规格、型号、质量应符合设计要求。

当设计无要求时，接地体装置的导体截面应符合下表的规定：检验数量：施工、监理单位均全部检查。

检验方法：观察、测量检查。

钢接地体和接地线的最小规格注：电力线路杆塔接地体引出线的截面不应小于50 mm，引出线应热镀锌。

低压电气设备地面上外露的铜和铝接地线的最小截面（mm2）2．在爆炸和火灾危险场所内除照明设备以外的其他电气设备应采用专用的接地线。

爆炸危险环境内与接地干线相连的接地线应采用多股软绞线，其最小截面铜线应为4mm2。

易受机械损伤的部位应装设保护管。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

3．接地装置水平及垂直接地体敷设的位置和埋设深度应符合设计要求。

当设计无规定时，接地体埋设深度不应小于0.6 m。

检验数量：施工、监理单位均全部检查。

检验方法：观察、测量检查。

4．接地装置的接地电阻值必须符合设计要求。

检验数量：施工、监理单位均全部检查。

检验方法：测试检查。

5．人工接地装置或利用建筑物基础钢筋的接地装置应在地面以上按设计要求位置设置测试点。

爆炸危险环境内接地或接零用的螺栓应有防松装置。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

6．防雷接地的接地干线经人行通道处埋设深度不应小于1 m，且应采取均压措施或在上方铺设卵石或沥青地面。

检验数量：施工、监理单位均全部检查。

检验方法：观察、测量检查。

7．远动装置的直流接地、交流接地和保护接地应分开，但也可分别连接在同一接地网，连接应牢固可靠。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

一般项目1．接地线在与公路、铁路或管道等交叉及其他可能使接地线遭受损伤处，穿过墙壁、楼板和地坪处均应加套钢管或其他坚固的保护套管，钢套管应与接地线间焊接金属跨接线。

检验数量：施工单位全部检查。

检验方法：观察检查。

2．明敷接地线及室内接地干线的支持件间距离应均匀，水平直线部分应为0.5～1.5 m，垂直部分应为1.5～3 m，转弯部分距转角应为0.3～0.5 m，跨越建筑物伸缩缝、沉降逢处应有补偿装置。

接地干线敷设检验批质量验收记录接地干线是电力系统中的重要设备，其敷设质量直接影响着电力系统的安全运行。

为了保证接地干线的质量，必须进行检验批质量验收。

下面是一份接地干线敷设检验批质量验收记录，详细记录了验收过程和结果。

----验收单位：XXX电力有限公司工程名称：XXX变电站接地干线敷设工程工程地点：XXX市XXX区工程单位：XXX建筑工程有限公司施工日期：XXXX年XX月XX日-XXXX年XX月XX日一、项目概况本工程是为了加强变电站接地装置的功能，提高电力系统的安全性而进行的接地干线敷设工程。

总长度为XXXm，包括XXX段。

二、检验批划分根据工程的具体情况和施工进度，将工程划分为X个检验批，分别进行质量验收。

三、质量验收项目及要求1.接地干线的规格和型号符合设计要求。

2.接地干线的截面尺寸和形状符合设计要求。

3.接地干线的材料符合国家标准和相关规范要求。

4.接地干线的焊接工艺符合焊接工艺规范要求。

5.接地干线的敷设及固定符合设计要求。

6.接地干线与引下线的接头连接可靠。

四、检查内容及结果检验批次：第X批检查单位：XXX电力有限公司检查时间：XXXX年XX月XX日1.接地干线规格和型号的检查：检查方法：查阅设计文件和相关规范要求。

检查结果：接地干线规格和型号符合设计要求。

2.接地干线截面尺寸和形状的检查：检查方法：使用尺子和卡尺测量接地干线截面的尺寸和形状。

检查结果：接地干线截面尺寸和形状符合设计要求。

3.接地干线材料的检查：检查方法：查阅供应商提供的材料质量合格证明和实物检查。

检查结果：接地干线材料符合国家标准和相关规范要求。

4.接地干线焊接工艺的检查：检查方法：查阅焊接工艺规范、焊工合格证等文件和焊接接头的外观检查。

检查结果：接地干线焊接工艺符合焊接工艺规范要求。

5.接地干线敷设及固定的检查：检查方法：查阅设计文件和施工记录，实地检查接地干线的敷设和固定情况。

检查结果：接地干线敷设及固定符合设计要求。

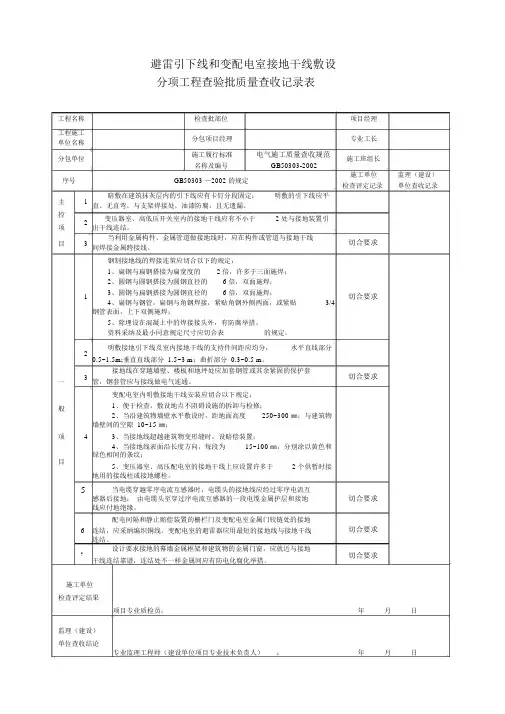

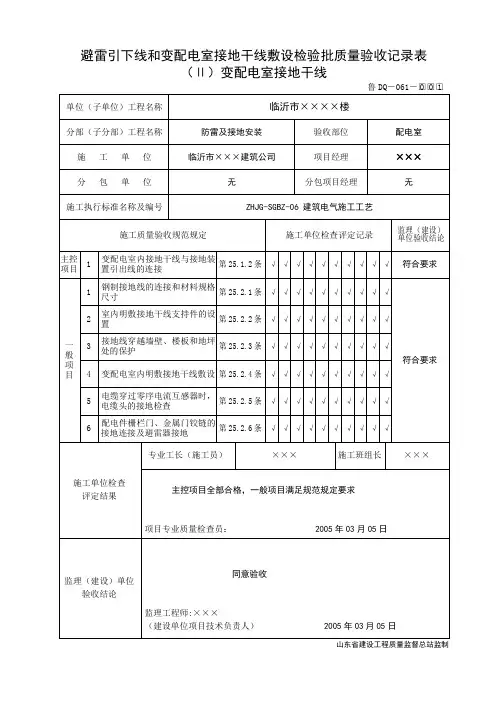

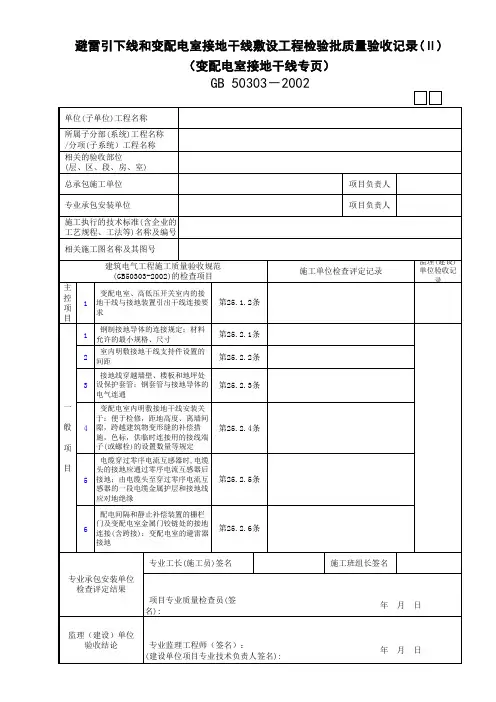

避雷引下线和变配电室接地干线敷设分项工程查验批质量查收记录表工程名称检查批部位工程施工分包项目经理单位名称分包单位施工履行标准电气施工质量查收规范名称及编号GB50303-2002序号GB50303 —2002 的规定主 1暗敷在建筑抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无直弯，与支架焊接处，油漆防腐，且无遗漏。

控2 变压器室、高低压开关室内的接地干线应有不小于 2 处与接地装置引项出干线连结。

目 3当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。

钢制接地线的焊接连策应切合以下的规定：1、扁钢与扁钢搭接为扁宽度的 2 倍，许多于三面施焊；2、圆钢与圆钢搭接为圆钢直径的 6 倍，双面施焊；13、圆钢与扁钢搭接为圆钢直径的 6 倍，双面施焊；4、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊；5、除埋设在混凝土中的焊接接头外，有防腐举措。

资料采纳及最小同意规定尺寸应切合表的规定。

项目经理专业工长施工班组长施工单位监理（建设）检查评定记录单位查收记录切合要求切合要求2明敷接地引下线及室内接地干线的支持件间距应均分，水平直线部分0.5~1.5m;垂直直线部分 1.5~3 m；曲折部分 0.3~0.5 m。

3 接地线在穿越墙壁、楼板和地坪处应加套钢管或其余紧固的保护套一管，钢套管应与接线做电气连通。

变配电室内明敷接地干线安装应切合以下规定：般1、便于检查，敷设地点不阻碍设施的拆卸与检修；2、当沿建筑物墙壁水平敷设时，距地面高度250~300 ㎜；与建筑物墙壁间的空隙 10~15 ㎜；项 4 3、当接地线超越建筑物变形缝时，设赔偿装置；4、当接地线表面沿长度方向，每段为15~100 ㎜，分别涂以黄色和目绿色相间的条纹；5、变压器室、高压配电室的接地干线上应设置许多于 2 个供暂时接地用的接线柱或接地螺栓。

5当电缆穿越零序电流互感器时，电缆头的接地线应经过零序电流互感器后接地；由电缆头至穿过序电流互感器的一段电缆金属护层和接地线应付地绝缘。

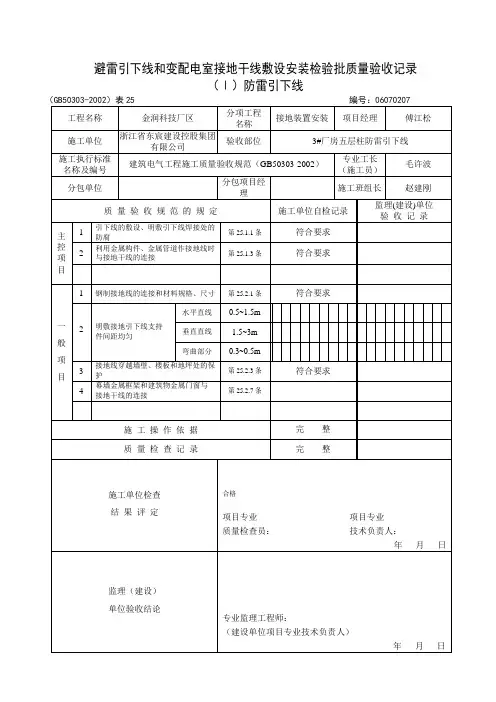

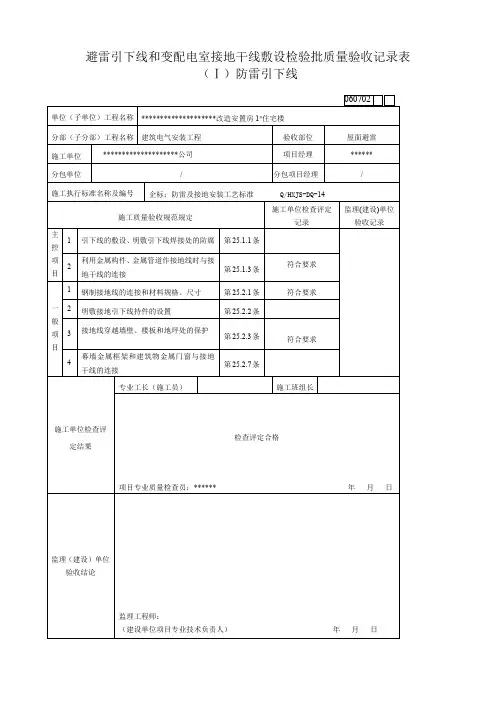

【关键字】质量避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线（GB50303—2002）表25 编号：表格编号检查手册235躲雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线（GB50303—2002）表25 编号：表格编号检查手册235躲雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线（GB50303—2002）表25 编号：囗囗囗表格编号检查手册235躲雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线（GB50303—2002）表25 编号：囗囗囗表格编号检查手册235躲雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线（GB50303—2002）表25 编号：囗囗囗表格编号检查手册235躲雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线（GB50303—2002）表25 编号：囗囗囗表格编号检查手册235躲雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线（GB50303—2002）表25 编号：表格编号检查手册235躲雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线（GB50303—2002）表25 编号：囗囗囗表格编号检查手册235躲雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线（GB50303—2002）表25 编号：囗囗囗表格编号检查手册235躲雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线（GB50303—2002）表25 编号：囗囗囗文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.表格编号检查手册235此文档是由网络收集并进行重新排版整理.word可编辑版本！11文档收集于互联网，如有不妥请联系删除.。

避雷引下线和变配电室接地干线敷设工程
检验批质量验收记录
（防雷引下线）
060702□□
隐蔽工程验收记录
避雷引下线和变配电室接地干线敷设工程
检验批质量验收记录
（防雷引下线）
060702□□
隐蔽工程验收记录
避雷引下线和变配电室接地干线敷设工程
检验批质量验收记录
（防雷引下线）
060702□□
隐蔽工程验收记录
避雷引下线和变配电室接地干线敷设工程
检验批质量验收记录
（防雷引下线）
060702□□
隐蔽工程验收记录
避雷引下线和变配电室接地干线敷设工程
检验批质量验收记录
（防雷引下线）
060702□□
隐蔽工程验收记录
（防雷引下线）
060702□□
（防雷引下线）
060702□□
（防雷引下线）
060702□□
（防雷引下线）
060702□□
（防雷引下线）
060702□□。

避雷引下线和变配电室接地干线敷设方雷引下限检验批质量验收记录避雷引下线和变配电室接地干线的敷设方案是保证电力系统安全运行的重要环节，因此其质量检验批质量验收记录也显得尤为重要。

下面是一份1200字以上的避雷引下线和变配电室接地干线敷设方案的检验批质量验收记录：一、项目概述1.1项目名称：避雷引下线和变配电室接地干线敷设方案的质量检验批验收记录。

1.2项目编号：XXXXX1.4项目施工单位：XXX1.5项目验收单位：XXX二、实施内容2.1避雷引下线敷设方案2.1.1敷设位置：根据设计要求，在建筑物的最高处设置避雷针，并沿着建筑物表面做好绝缘处理，将避雷引下线沿着建筑物的外墙垂直敷设，保证避雷引下线的导电良好。

2.1.2线路规格：根据供电系统的负荷、电流等参数，选择合适的线径，确保避雷引下线能够承受所需的电流负荷。

2.1.3固定方式：避雷引下线的固定方式分为直接固定和间接固定两种，根据具体情况选择合适的固定方式，并做好固定牢固性的检查和验收。

2.1.4绝缘处理：在避雷引下线的敷设过程中，需要进行绝缘处理，以确保引下线与建筑物之间不会产生漏电现象。

2.1.5焊接连接：避雷引下线的各个部分之间需要进行焊接连接，确保连接的牢固性和导电性能。

2.2变配电室接地干线敷设方案2.2.1敷设位置：变配电室接地干线需要与建筑物的地网相连，通过地极将电流引入地中，确保系统的接地良好。

2.2.2规格选择：根据变配电设备的额定电流和设计要求，选择适当的接地干线规格，以确保其能够承受所需的电流负荷。

2.2.3固定方式：变配电室接地干线的固定方式需要确保接地干线与地网的连接牢固可靠，采用焊接、螺栓连接等方法。

2.2.4绝缘处理：在接地干线的敷设过程中，需要进行绝缘处理，以确保干线与其他金属部件之间不会产生短路现象。

2.2.5测量和验收：在接地干线敷设完成后，需要对接地电阻进行测量，并进行验收，确保接地效果合格。

三、验收结果根据避雷引下线和变配电室接地干线敷设方案的要求，施工单位按照相关标准和规范进行施工，经过验收，现将结果汇总如下：3.1避雷引下线敷设方案3.1.1敷设位置：符合设计要求，避雷引下线沿建筑物垂直敷设，无偏差。
