金属磁力驱动离心泵的主要零部件及其作用(中)

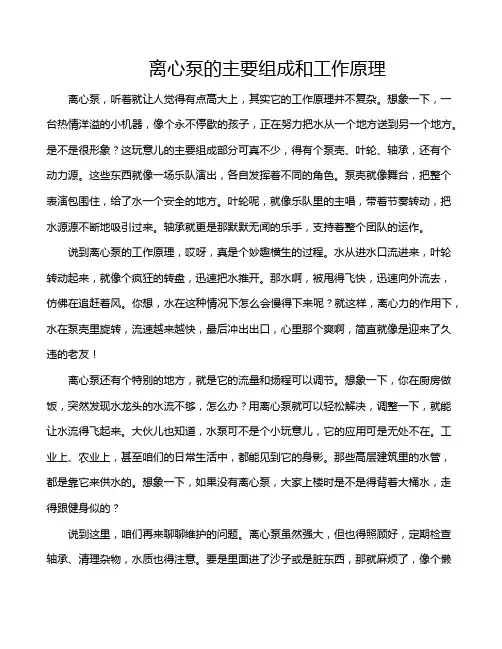

离心泵的主要组成和工作原理离心泵，听着就让人觉得有点高大上，其实它的工作原理并不复杂。

想象一下，一台热情洋溢的小机器，像个永不停歇的孩子，正在努力把水从一个地方送到另一个地方。

是不是很形象？这玩意儿的主要组成部分可真不少，得有个泵壳、叶轮、轴承，还有个动力源。

这些东西就像一场乐队演出，各自发挥着不同的角色。

泵壳就像舞台，把整个表演包围住，给了水一个安全的地方。

叶轮呢，就像乐队里的主唱，带着节奏转动，把水源源不断地吸引过来。

轴承就更是那默默无闻的乐手，支持着整个团队的运作。

说到离心泵的工作原理，哎呀，真是个妙趣横生的过程。

水从进水口流进来，叶轮转动起来，就像个疯狂的转盘，迅速把水推开。

那水啊，被甩得飞快，迅速向外流去，仿佛在追赶着风。

你想，水在这种情况下怎么会慢得下来呢？就这样，离心力的作用下，水在泵壳里旋转，流速越来越快，最后冲出出口，心里那个爽啊，简直就像是迎来了久违的老友！离心泵还有个特别的地方，就是它的流量和扬程可以调节。

想象一下，你在厨房做饭，突然发现水龙头的水流不够，怎么办？用离心泵就可以轻松解决，调整一下，就能让水流得飞起来。

大伙儿也知道，水泵可不是个小玩意儿，它的应用可是无处不在。

工业上、农业上，甚至咱们的日常生活中，都能见到它的身影。

那些高层建筑里的水管，都是靠它来供水的。

想象一下，如果没有离心泵，大家上楼时是不是得背着大桶水，走得跟健身似的？说到这里，咱们再来聊聊维护的问题。

离心泵虽然强大，但也得照顾好，定期检查轴承、清理杂物，水质也得注意。

要是里面进了沙子或是脏东西，那就麻烦了，像个懒散的老人，动都不想动。

泵的效率可就大打折扣，结果水流慢得像乌龟，真是急死人。

平时多给它“洗澡”，保持干净，这样才能保证它健康长寿，运转如飞。

还有呢，离心泵的种类也是五花八门，有单级的、有多级的，适合不同的场合。

比如，要是你家水压低，那就适合用多级泵，层层加压，哗哗的水流瞬间就到位。

它的灵活性真是让人拍手叫好，简直就是水界的变形金刚。

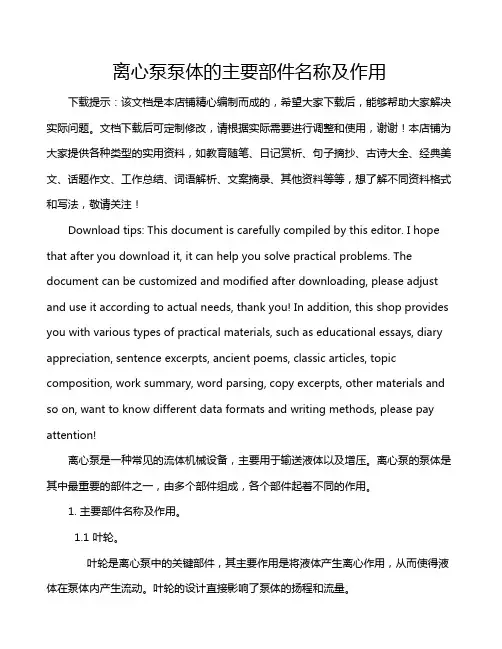

离心泵泵体的主要部件名称及作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!离心泵是一种常见的流体机械设备，主要用于输送液体以及增压。

江苏班德瑞不锈钢有限公司Jiangsu Banderi Stainless Steel Co., Ltd地址/Add：江苏省大丰市经济开发区祥丰路1号离心泵的结构及主要零部件作用1.概论:一台离心泵主要由泵体、叶轮、密封环、旋转轴、轴封箱等部件组成,有些离心泵还装有导轮、诱导轮、平衡盘等。

2.水泵泵体:即泵的壳体,包括吸入室和压液室。

(1).吸入室:它的作用是使液体均匀地流进叶轮。

(2).压液室:它的作用是收集液体,并把它送入下级叶轮或导向排出管,与此同时降低液体的速度,使动能进一步变成压力能。

压液室有蜗壳和导轮两种形式。

蜗壳因流道做成螺旋形而得名 , 液体沿螺旋线流动,随着流道截面的增大而降低速度,使动能变成压力能;导轮常见于分段多级泵,为了使结构简单紧凑, 在一级叶轮和次级叶轮之间的能量转换采用导轮,液体沿导轮规定的流道流至次级叶轮的入口。

3.叶轮:它是离心泵内传递能量给液体的唯一元件, 泵通过它使机械能变成了液体的压力能,使液体的压力提高。

叶轮用键固定于轴上，随轴由原动机带动旋转,通过叶片把原动机的能量传给液体。

按照液体流入叶轮的通道分类，可分为：单吸叶轮（在叶轮的一侧有一个入口）和双吸叶轮（液体从叶轮的两侧对称地流到叶轮流道中）。

按照液体相对于旋转轴线的主要流动方向分类，叶轮可分为：径流式叶轮、轴流式叶轮和混流式叶轮。

按照叶轮的结构形式分类，可分为闭式叶轮、开式叶轮和半开式叶轮。

闭式叶轮由若干叶片和它们两侧的轮盖和轮盘组成，相邻的两个叶片和轮盖、轮盘所围成的空间即为液体的流道；开式叶轮，只有叶片，没有轮盖和轮盘；半开式叶轮，只在叶片的一侧有轮盘。

4轴:它是传递机械能的重要零件, 原动机的扭矩通过它传给叶轮。

泵轴是泵转子的主要零件，轴上装有叶轮、轴套、平衡盘等零件。

泵轴靠两端轴承支承，在泵中作高速回转，因而泵轴要承载能力大、耐磨、耐腐蚀。

泵轴的材料一般选用碳素钢或合金钢并经调质处理。

5.密封环（口环）密封环是安装在转动的叶轮和静止的泵壳（中段和导叶的组合件）之间的密封装置。

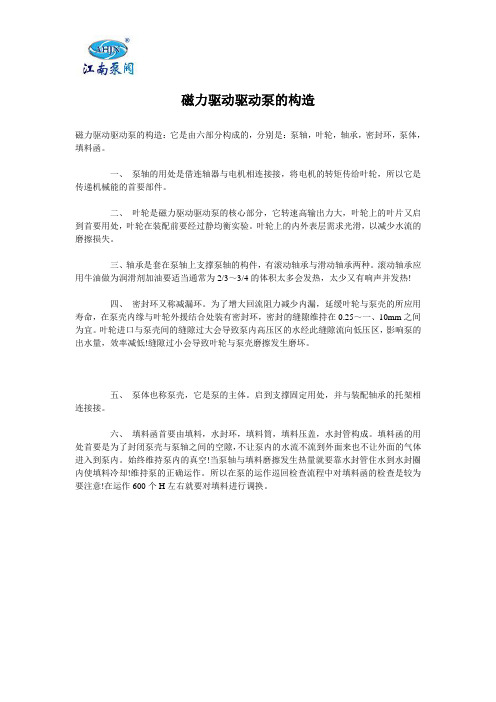

磁力驱动驱动泵的构造
磁力驱动驱动泵的构造：它是由六部分构成的，分别是：泵轴，叶轮，轴承，密封环，泵体，填料函。

一、泵轴的用处是借连轴器与电机相连接接，将电机的转矩传给叶轮，所以它是传递机械能的首要部件。

二、叶轮是磁力驱动驱动泵的核心部分，它转速高输出力大，叶轮上的叶片又启到首要用处，叶轮在装配前要经过静均衡实验。

叶轮上的内外表层需求光滑，以减少水流的磨擦损失。

三、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承与滑动轴承两种。

滚动轴承应用牛油做为润滑剂加油要适当通常为2/3～3/4的体积太多会发热，太少又有响声并发热!
四、密封环又称减漏环。

为了增大回流阻力减少内漏，延缓叶轮与泵壳的所应用寿命，在泵壳内缘与叶轮外援结合处装有密封环，密封的缝隙维持在0.25～一、10mm之间为宜。

叶轮进口与泵壳间的缝隙过大会导致泵内高压区的水经此缝隙流向低压区，影响泵的出水量，效率减低!缝隙过小会导致叶轮与泵壳磨擦发生磨坏。

五、泵体也称泵壳，它是泵的主体。

启到支撑固定用处，并与装配轴承的托架相连接接。

六、填料函首要由填料，水封环，填料筒，填料压盖，水封管构成。

填料函的用处首要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的气体进入到泵内。

始终维持泵内的真空!当泵轴与填料磨擦发生热量就要靠水封管住水到水封圈内使填料冷却!维持泵的正确运作。

所以在泵的运作巡回检查流程中对填料函的检查是较为要注意!在运作600个H左右就要对填料进行调换。

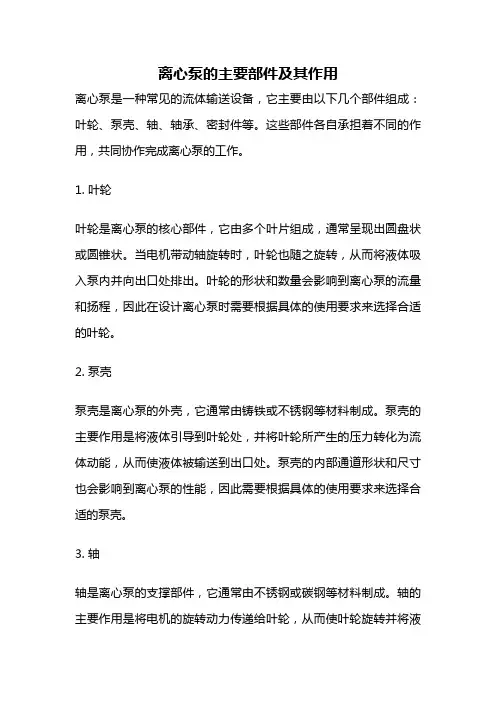

离心泵的主要部件及其作用离心泵是一种常见的流体输送设备，它主要由以下几个部件组成：叶轮、泵壳、轴、轴承、密封件等。

这些部件各自承担着不同的作用，共同协作完成离心泵的工作。

1. 叶轮叶轮是离心泵的核心部件，它由多个叶片组成，通常呈现出圆盘状或圆锥状。

当电机带动轴旋转时，叶轮也随之旋转，从而将液体吸入泵内并向出口处排出。

叶轮的形状和数量会影响到离心泵的流量和扬程，因此在设计离心泵时需要根据具体的使用要求来选择合适的叶轮。

2. 泵壳泵壳是离心泵的外壳，它通常由铸铁或不锈钢等材料制成。

泵壳的主要作用是将液体引导到叶轮处，并将叶轮所产生的压力转化为流体动能，从而使液体被输送到出口处。

泵壳的内部通道形状和尺寸也会影响到离心泵的性能，因此需要根据具体的使用要求来选择合适的泵壳。

3. 轴轴是离心泵的支撑部件，它通常由不锈钢或碳钢等材料制成。

轴的主要作用是将电机的旋转动力传递给叶轮，从而使叶轮旋转并将液体输送出去。

轴的强度和刚度会影响到离心泵的使用寿命和稳定性，因此需要根据具体的使用要求来选择合适的轴。

4. 轴承轴承是离心泵的支撑部件，它通常由滚动轴承或滑动轴承等类型组成。

轴承的主要作用是支撑轴的旋转，并减少轴与泵壳之间的摩擦力，从而降低离心泵的能耗和噪音。

轴承的质量和寿命会影响到离心泵的使用寿命和稳定性，因此需要根据具体的使用要求来选择合适的轴承。

5. 密封件密封件是离心泵的关键部件，它通常由机械密封或填料密封等类型组成。

密封件的主要作用是防止液体泄漏，并保证离心泵的正常运行。

密封件的质量和寿命会影响到离心泵的使用寿命和安全性，因此需要根据具体的使用要求来选择合适的密封件。

离心泵的主要部件包括叶轮、泵壳、轴、轴承、密封件等，它们各自承担着不同的作用，共同协作完成离心泵的工作。

在选择离心泵时，需要根据具体的使用要求来选择合适的部件，以保证离心泵的性能和安全性。

离心泵的工作原理及主要部件性能参数离心泵是一种常见的工业设备，广泛应用于水处理、化工、石油、能源等领域。

它通过离心力将液体从低压区域输送到高压区域，实现液体的输送和增压。

下面将详细介绍离心泵的工作原理和主要部件的性能参数。

一、离心泵的工作原理离心泵的工作原理基于离心力的作用。

当电机驱动叶轮高速旋转时，液体被吸入泵的中心，并沿着叶轮的叶片被甩离。

这个过程中，液体受到离心力的作用，从而产生压力，推动液体流动。

离心泵通常由进口、叶轮、出口和密封装置等部件组成。

1. 进口：进口是离心泵的入口，用于吸入液体。

进口通常具有一定的尺寸和形状，以确保液体能够顺利进入泵体。

2. 叶轮：叶轮是离心泵的核心部件，也是产生离心力的关键。

叶轮通常由多个叶片组成，当电机驱动叶轮旋转时，液体被甩离叶轮，产生离心力。

3. 出口：出口是离心泵的出口，用于将液体排出。

出口通常具有一定的尺寸和形状，以确保液体能够顺利流出泵体。

4. 密封装置：密封装置用于防止液体泄漏。

常见的密封装置包括填料密封和机械密封。

填料密封通过填充密封材料来实现密封，而机械密封则通过机械装置来实现密封。

二、离心泵的主要部件性能参数离心泵的性能参数对于选择合适的泵型和使用情况非常重要。

以下是离心泵的主要部件性能参数的详细介绍：1. 流量：流量是指单位时间内通过泵的液体体积。

它通常以立方米每小时（m³/h）或加仑每分钟（GPM）为单位。

流量的大小决定了泵的输送能力，对于不同的应用场景，需要选择适当的流量。

2. 扬程：扬程是指液体从进口到出口所需的总能量。

它通常以米（m）或英尺（ft）为单位。

扬程的大小决定了泵的输送距离和输送高度，对于不同的应用场景，需要选择适当的扬程。

3. 功率：功率是指泵所需的能量。

它通常以千瓦（kW）或马力（HP）为单位。

功率的大小决定了泵的能耗和驱动能力，对于不同的应用场景，需要选择适当的功率。

4. 效率：效率是指泵的能量转化效率。

离心泵结构及各结构作用离心泵，听上去好像很高大上的样子，实际上它可不是什么遥不可及的神奇机械。

说白了，离心泵就是一种用来把水或其他液体“推”出去的工具。

它的结构很简单，但每个部分都有它独特的作用，就像一个团队，每个队员都有自己的职责，如果谁不配合，整个队伍就乱了套。

那咱们就来聊聊这个离心泵都长啥样吧。

离心泵的心脏，当然是那个“泵体”了。

它的外形像个大锅，里面装着各种“厉害的零件”。

这些零件可不是一般的角色，泵体的作用就是把液体“关照”得服服帖帖。

你可以把它想象成一个大大的水杯，液体从下面进去，然后又从上面冲出来。

离心泵一开始，就是通过电机带动转子转动，液体被转子的高速旋转带着飞速旋转，形成了离心力，这股力将液体“甩”到四周，把液体推送出去。

真是“功力深厚”，一不小心就能把液体像水炮一样喷出去。

接下来的角色就是那个“叶轮”。

这玩意儿长得就像个扇子，转得飞快，原地不动的液体，靠它的转动一下子就能变得汹涌澎湃。

叶轮不仅长得像扇子，还能通过旋转将液体迅速加速并推进管道。

你想想，叶轮就像一个热心的“推销员”，它一转，液体就被迅速推动着前行，能量满满，动力十足。

不过呢，叶轮也有点“任性”，它不喜欢受到阻碍，一旦有东西卡住它的路，它可不高兴，流量就会变小，泵的效率就大打折扣。

所以说，叶轮的工作状态要保持得特别好，它不能停滞不前，也不能松懈。

说到这里，咱们得提提“泵轴”。

你可别小看它，这根轴看似不起眼，却是整个离心泵运作的关键。

泵轴就像是离心泵的脊梁，承受着叶轮的旋转，带着叶轮一起转动。

如果泵轴出问题，那叶轮就转不了了，液体就无法被推送出去，整个泵就得“歇菜”了。

泵轴上还会装有一些轴承，这些轴承就像是泵轴的“肩膀”，帮助它顺畅转动，不至于让泵轴磨损。

你可以把它想象成一个强壮的运动员，肩负着所有的压力，始终保持高速运转。

再聊聊“机械密封”这一块。

这玩意儿就好像是离心泵的“护身符”，保护着泵体内部不被水弄湿。

毕竟，离心泵一旦运作，内部压力可是相当大的，如果没有机械密封，水就会从轴的连接处漏出来，影响泵的效率，甚至可能把电机也给弄坏。

离心泵配件的简单介绍离心泵是一种常见的工业泵，主要用于输送液体、供水、排水、冷却水循环以及增压等应用。

离心泵通常由几个重要的配件组成，每个配件的作用都很关键。

1.泵体：泵体是离心泵的主要部分，起到承载和支撑其他配件的作用。

泵体通常由铸铁、钢板或不锈钢等材料制成。

泵体内部的流道形状和尺寸决定了液体的流动路径和速度。

2.叶轮：叶轮是离心泵中最重要的零件之一，也是能量转换的关键部分。

离心泵的工作原理是通过叶轮运动将机械能转化为液体动能。

根据叶轮的结构形式不同，可以分为开式叶轮和封闭式叶轮。

3.泵轴：泵轴是连接驱动装置和叶轮的部件，承载叶轮的旋转力矩并传递给驱动装置。

泵轴通常由不锈钢等材料制成，需要具备足够的强度和刚度来承受工作条件下的压力和负载。

4.轴承：轴承主要用于支撑泵轴，减少摩擦和磨损，保证泵的正常运行。

常见的轴承类型包括滚动轴承和滑动轴承。

滚动轴承由滚珠或滚柱构成，具有较高的刚度和承载能力。

滑动轴承通过润滑油膜减少摩擦，适用于低速和高负载情况。

5.机械密封：机械密封用于防止泵体和泵轴之间的液体泄漏。

常见的机械密封形式包括单端面机械密封和双端面机械密封。

机械密封通常由静环、动环、填料和弹簧等组成，需要具备耐磨、耐腐蚀和耐高温等特性。

6.导流叶片：导流叶片用于改变流体的流向和增加流道的弯曲角度。

导流叶片通常位于叶轮的出口处，可以调整泵的性能和工况。

不同的导流叶片形式可以实现不同的效果，如增加扬程、提高效率和降低噪音等。

7.装配座：装配座用于固定和连接泵体的各个部件，保证泵的稳定性和密封性。

装配座通常由铸铁或钢板制成，需要具备足够的强度和耐腐蚀性。

除了上述配件，离心泵还可能包括进口管道、出口管道、电机、驱动装置、轴封室和冷却系统等其他附件。

这些配件的选择和设计将直接影响离心泵的性能和工作效果。

总而言之，离心泵配件的选择和设计需要充分考虑工作条件、流体特性和工艺需求等因素，确保泵的稳定运行和有效工作。

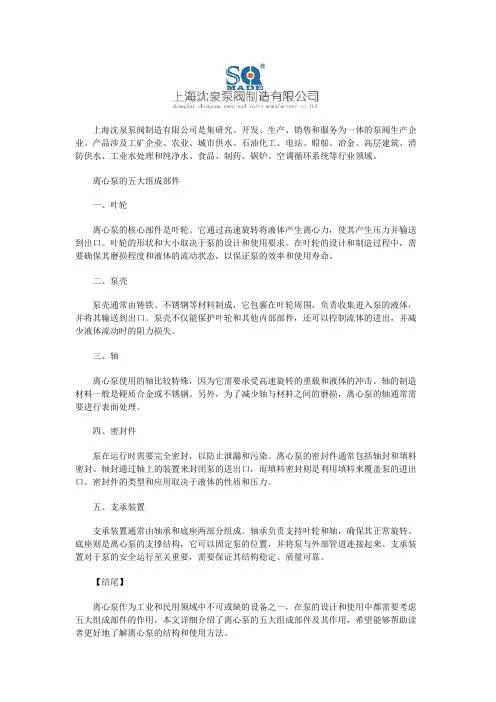

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

离心泵的五大组成部件一、叶轮离心泵的核心部件是叶轮。

它通过高速旋转将液体产生离心力，使其产生压力并输送到出口。

叶轮的形状和大小取决于泵的设计和使用要求。

在叶轮的设计和制造过程中，需要确保其磨损程度和液体的流动状态，以保证泵的效率和使用寿命。

二、泵壳泵壳通常由铸铁、不锈钢等材料制成，它包裹在叶轮周围，负责收集进入泵的液体，并将其输送到出口。

泵壳不仅能保护叶轮和其他内部部件，还可以控制流体的进出，并减少液体流动时的阻力损失。

三、轴离心泵使用的轴比较特殊，因为它需要承受高速旋转的重载和液体的冲击。

轴的制造材料一般是硬质合金或不锈钢。

另外，为了减少轴与材料之间的磨损，离心泵的轴通常需要进行表面处理。

四、密封件泵在运行时需要完全密封，以防止泄漏和污染。

离心泵的密封件通常包括轴封和填料密封。

轴封通过轴上的装置来封闭泵的进出口，而填料密封则是利用填料来覆盖泵的进出口。

密封件的类型和应用取决于液体的性质和压力。

五、支承装置支承装置通常由轴承和底座两部分组成。

轴承负责支持叶轮和轴，确保其正常旋转。

底座则是离心泵的支撑结构，它可以固定泵的位置，并将泵与外部管道连接起来。

支承装置对于泵的安全运行至关重要，需要保证其结构稳定、质量可靠。

【结尾】离心泵作为工业和民用领域中不可或缺的设备之一，在泵的设计和使用中都需要考虑五大组成部件的作用。

本文详细介绍了离心泵的五大组成部件及其作用，希望能够帮助读者更好地了解离心泵的结构和使用方法。

离心泵的定义及工作原理离心泵是一种常见的机械泵，它利用转子的离心力将液体从低压区域抽离并将其推向高压区域。

离心泵主要由进口、出口、转子、叶轮、轴、轴承和密封装置等组成。

它是一种高效能、无脉动、耐污染的泵类，广泛应用于供水、供暖、空调、石油、化工、冶金、电力、食品加工和医药等行业。

离心泵的工作原理如下：1.入口：离心泵的入口通常位于泵体的中间部分，并与液体源相连接。

液体进入离心泵之后，首先经过进口接头，然后进入泵体的蜗壳。

2.蜗壳：蜗壳是离心泵的一个重要组件，它的主要作用是改变液体的流动方向。

蜗壳通常呈螺旋形状，可以将液体从水平方向引导到垂直方向。

在蜗壳的作用下，液体被引导到离心泵的叶轮。

3.叶轮：叶轮是离心泵的核心部件，它由一系列叶片组成。

当液体通过叶轮时，叶轮的旋转将液体快速旋转，并生成离心力。

离心力的作用下，液体从叶轮的中心向外辐射，形成一种高速旋涡。

叶轮通常由金属材料制成，具有较高的强度和耐磨性。

4.出口：出口是离心泵的出口通道，通过它，离心泵将液体推向高压区域。

在液体通过叶轮后，将进入出口接头，然后通过出口管道进入高压区域。

5.密封装置：离心泵的密封装置用于防止液体泄漏。

它通常由轴封和填料密封两种形式组成。

轴封是一种安装在转子轴和泵体之间的装置，它防止液体从轴与泵体之间泄漏。

填料密封则是将一种填料材料填充在轴与泵体的间隙中，形成一个密封层，阻止液体泄漏。

离心泵工作时，液体从进口进入泵体，然后通过蜗壳引导到叶轮。

叶轮的旋转使液体产生离心力，将液体从叶轮的中心向外推送，并通过出口推向高压区域。

离心泵的工作原理可以简化为以下几个步骤：1.吸入过程：叶轮旋转时会产生一个低压区域，使液体从进口进入泵体。

2.加速过程：液体进入叶轮后，在叶轮的旋转作用下，液体加速旋转。

3.离心过程：叶轮旋转形成的离心力将液体从叶轮的中心区域向外推送，形成高速旋涡。

4.退出过程：经过叶轮的离心作用，液体从出口被推送到高压区域。
