市政桥梁工程质量检验批质量验收记录表

G类桥梁工程施工质量验收用表城市桥梁工程质量验收单元的划分城市桥梁分部（子分部）工程与相应的分项工程、检验批对照表说明（一）、开工前，施工单位应会同建设单位、监理单位将工程划分为单位、分部、分项工程和检验批，作为施工质量检查、验收的基础，并应符合下列规定：1建设单位招标文件确定的每一个独立合同应为一个单位工程。

当合同文件中包含的工程内容较多，或工程规模较大、或由若干独立设计组成时，宜按工程部位或工程量、每一独立设计将单位工程分成若干子单位工程。

2 单位（子单位）工程应按工程的结构部位或特点、功能、工程量划分分部工程。

分部工程的规模较大或工程复杂时，可按材料种类、工艺特点、施工工法等划分为若干个子分部工程。

3 分部工程（子分部工程）中，应按主要工种、材料、施工工艺等划分分项工程。

分项工程可由一个或若干检验批组成。

4 检验批应根据施工、质量控制和专业验收需要划定。

（二）、桥梁工程范围内的排水设施、挡土墙、引道等工程施工及验收按国家现行标准《城镇道路工程施工与质量验收规范》CJJ 1的有关规定执行。

城市桥梁工程竣工验收1.0.1 桥梁工程质量验收应在施工单位自检合格基础上，按照检验批、分项工程、分部工程（子分部工程）、单位工程顺序进行。

单位工程完成且经监理工程师预验收合格后，应由建设单位按相关规定组织工程验收。

各项单位工程验收合格后，建设单位应按规定及时组织竣工验收。

1.0.2验收后的桥梁工程，应结构坚固、表面平整、色泽均匀、棱角分明、线条直顺、轮廓清晰，满足城市景观要求。

1.0.3 桥梁工程施工中应按下列规定进行施工质量控制，并进行过程检验、验收：1工程采用的主要材料、半成品、成品、构配件、器具和设备，施工单位应按相关专业质量标准进行验收和按规定进行复验，并经监理工程师检查认可。

凡涉及结构安全和使用功能的，监理工程师应按规定进行平行检测、见证取样检测并确认合格。

2各分项工程应按《城市桥梁工程施工与质量验收规范》（CJJ 2-2008）进行质量控制，各分项工程完成后，施工单位应进行自检、交接检验，并形成文件，经监理工程师检查签认后，方可进行下一个分项工程施工。

模板、支架和拱架检验批质量验收记录
桥梁钢筋检验批质量验收记录
桥梁混凝土检验批质量验收记录
预应力混凝土检验批质量验收记录
桥梁砌体(石料)检验批质量验收记录
扩大基础（基坑开挖、地基检验）检验批质量验收记录
扩大基础（土方回填）检验批质量验收记录
扩大基础（现浇混凝土）检验批质量验收记录
扩大基础（砌体基础）检验批质量验收记录
沉入桩（预制桩）检验批质量验收记录
钢管桩制作检验批质量验收记录
沉桩质量检验批质量验收记录
混凝土灌注桩检验批质量验收记录
沉井基础（沉井制作）质量检验批质量验收记录
沉井基础（沉井浮运）检验批质量验收记录
沉井下沉检验批质量验收记录
封底填充混凝土检验批质量验收记录
地下连续墙检验批质量验收记录
现浇混凝土承台检验批质量验收记录
墩台砌体检验批质量验收记录
现浇混凝土墩台质量检验批质量验收记录
预制安装混凝土柱质量检验批质量验收记录。

模板制作检验批质量验收记录市政质检·2·1第页，共页模板、支架和拱架安装检验批质量验收记录(一)市政质检·2·2－1页，共页模板、支架和拱架安装检验批质量验收记录（二）市政质检·2·2－2第页，共页钢筋加工检验批质量验收记录市政质检·2·3第页，共页钢筋成型和安装检验批质量验收记录(一) 市政质检·2·4－1第页，共页钢筋成型和安装检验批质量验收记录(二)市政质检·2·4－2第页，共页混凝土检验批质量验收记录（一）市政质检·2·5－1第页，共页混凝土检验批质量验收记录（二）市政质检·2·5－2第页，共页预应力混凝土张拉检验批质量验收记录(一) 市政质检·2·6－1第页，共页预应力混凝土张拉检验批质量验收记录(二)市政质检·2·6－2第 页，共 页砌体检验批质量验收记录市政质检·2·7第页，共页基坑开挖检验批质量验收记录市政质检·2·8第页，共页地基回填土方检验批质量验收记录市政质检·2·9第页，共页现浇混凝土基础检验批质量验收记录市政质检·2·10第页，共页砌体基础检验批质量验收记录政质检·2·11第页，共页预制混凝土桩预制检验批质量验收记录市政质检·2·12第页，共页钢管桩制作检验批质量验收记录市政质检·2·13 第页，共页沉桩检验批质量验收记录市政质检·2·14第页，共页混凝土灌注桩检验批质量验收记录市政质检·2·15第页，共页沉井制作检验批质量检验记录市政质检·2·16第页，共页。

附件1：分项工程质量检验记录质验表建设单位：监理单位：合同号：南通市建设工程质量监督站监制附件2：分部（子分部）工程检验记录质验表建设单位：监理单位：合同号：南通市建设工程质量监督站监制附件3：单位（子单位）工程质量竣工验收记录质验表建设单位：监理单位：合同号：施工单位：编号：南通市建设工程质量监督站监制附件4：单位（子单位）工程质量控制资料核查记录质验表（道路）建设单位：监理单位：合同号：南通市建设工程质量监督站监制单位(子单位)工程质量控制资料核查表质验表（管道）建设单位：监理单位：合同号：南通市建设工程质量监督站监制单位(子单位)工程质量控制资料核查表质验表（桥梁）建设单位：监理单位：合同号：南通市建设工程质量监督站监制附件5：单位（子单位）工程安全和使用功能检验资料核查及抽查记录质验表（道路）建设单位：监理单位：合同号：注：抽查项目由验收组协商确定南通市建设工程质量监督站监制单位(子单位)工程安全和使用功能检验资料核查及抽查记录质验表（管道）建设单位：监理单位：合同号：注：提升泵站的地面建筑应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300的有关规定。

南通市建设工程质量监督站监制单位(子单位)工程安全和使用功能检验资料核查及抽查记录质验表（桥）建设单位：监理单位：合同号：施工单位：编号：附件6：单位（子单位）工程观感质量检查记录质验表（道路）建设单位：监理单位：合同号：单位(子单位)工程观感质量检查记录质验表（管道）建设单位：监理单位：合同号：注：地面建筑应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300的有关规定。

南通市建设工程质量监督站监制单位(子单位)工程观感质量检查记录质验表（桥梁）建设单位：监理单位：合同号：南通市建设工程质量监督站监制。

2ﻩ城市桥梁工程2、1 模板、支架与拱架2、1、1ﻩ木模板制作检验批质量验收记录表2、1、２钢模板制作检验批质量验收记录表2、1、3 模板、支架与拱架安装检验批质量验收记录表2、2ﻩ钢筋工程２、２、１钢筋加工检验批质量验收记录表２、2、2ﻩ钢筋网加工检验批质量验收记录表２、2、3 钢筋成形与安装检验批质量验收记录表2、３ﻩ混凝土、预应力混凝土与砌体工程２、3、1 混凝土原材料及配合比检验批质量验收记录表2、3、2 预应力材料检验批质量验收记录表２、3、3 钢丝、钢绞线先张法施工检验批质量验收记录表２、３、4 钢筋先张法施工检验批质量验收记录表2、3、5ﻩ钢筋后张法施工检验批质量验收记录表2、3、6 砌体工程检验批质量验收记录表2、4ﻩ基础工程2、4、1 基坑、地基、回填土检验批质量验收记录表2、４、2 现浇混凝土基础检验批质量验收记录表2、4、３ﻩ砌体基础检验批质量验收记录表２、4、４预制桩检验批质量验收记录表2、4、5ﻩ钢管桩制作检验批质量验收记录表２、4、6ﻩ沉桩检验批质量验收记录表2、4、7 混凝土灌注桩检验批质量验收记录表2、4、8ﻩ沉井制作检验批质量验收记录表2、４、9 沉井浮运下沉与清基封底检验批质量验收记录表2、4、10ﻩ地下连续墙检验批质量验收记录表2、4、１1 现浇混凝土承台检验批质量验收记录表２、5 墩台与支座2、5、1 浆砌块石砌筑墩台检验批质量验收记录表２、5、２浆砌料石、砌块砌筑墩台检验批质量验收记录表2、5、3 现浇混凝土墩台检验批质量验收记录表2、5、4ﻩ现浇混凝土(柱）检验批质量验收记录表2、５、５ﻩ现浇混凝土挡墙检验批质量验收记录表2、5、6 预制安装混凝土柱检验批质量验收记录表２、5、7ﻩ现浇混凝土盖梁检验批质量验收记录表２、5、8ﻩ人行天桥钢墩柱检验批质量验收记录表2、5、9ﻩ台背填土检验批质量验收记录表2、５、10 支座检验批质量验收记录表2、6 混凝土梁(板)2、6、１支架上浇筑梁(板)检验批质量验收记录表2、６、2ﻩ混凝土梁(板）预制检验批质量验收记录表2、6、3 混凝土梁（板）安装质量验收记录表２、6、4 悬臂浇筑混凝土梁检验批质量验收记录表2、6、5ﻩ悬臂拼装预应力混凝土梁检验批质量验收记录表2、6、6ﻩ顶推施工预应力混凝土梁检验批质量验收记录表２、7 钢梁与结合梁2、7、1ﻩ钢桁梁节段制作检验批质量验收记录表2、7、２ﻩ钢板梁制作检验批质量验收记录表2、７、３钢箱形梁制作检验批质量验收记录表2、７、４ﻩ钢梁现场安装检验批质量验收记录表2、７、5ﻩ钢－混凝土结合梁检验批质量验收记录表２、7、６ﻩ混凝土结合梁检验批质量验收记录表2、8 拱部与拱上结构2、8、1ﻩ砌筑拱圈检验批质量验收记录表2、8、2ﻩ现浇混凝土拱圈检验批质量验收记录表2、8、３劲性骨架混凝土拱圈检验批质量验收记录表2、8、4 拱圈预制与安装检验批质量验收记录表2、８、５ﻩ悬臂拼装得桁架拱检验批质量验收记录表2、8、6ﻩ腹拱安装检验批质量验收记录表２、8、7 钢管混凝土拱检验批质量验收记录表2、8、8ﻩ中下承式拱吊杆与柔性系杆拱检验批质量验收记录表2、８、９转体施工拱检验批质量验收记录表２、９斜拉桥2、９、1ﻩ现浇混凝土索塔检验批质量验收记录表２、9、２混凝土斜拉桥墩顶梁段检验批质量验收记录表2、9、3ﻩ支架上浇筑混凝土主梁检验批质量验收记录表2、9、4 悬臂浇筑混凝土主梁检验批质量验收记录表2、9、５悬臂拼装混凝土主梁检验批质量验收记录表2、9、6ﻩ钢箱梁段制作检验批质量验收记录表2、９、7ﻩ悬臂拼装、在支架上安装检验批质量验收记录表2、９、８ﻩ结合梁得工字钢梁拼装检验批质量验收记录表２、9、9ﻩ结合梁得混凝土板施工检验批质量验收记录表２、9、10ﻩ斜拉索安装检验批质量验收记录表2、1０悬索桥2、10、１现浇混凝土索塔检验批质量验收记录表2、１０、２ﻩ锚碇锚固系统制作检验批质量验收记录表2、10、3ﻩ锚碇锚固系统安装检验批质量验收记录表2、１0、4ﻩ锚碇混凝土施工检验批质量验收记录表2、10、５预应力锚索张拉检验批质量验收记录表2、10、6ﻩ主索鞍安装检验批质量验收记录表2、10、7ﻩ散索鞍安装检验批质量验收记录表2、1０、8ﻩ主缆架设与防护检验批质量验收记录表2、1０、9ﻩ索夹与吊索安装检验批质量验收记录表2、10、１0 悬索桥钢箱梁段拼装检验批质量验收记录表2、1１ﻩ顶进箱涵2、11、1 滑板检验批质量验收记录表2、11、２预制箱涵检验批质量验收记录表2、11、3 箱涵顶进检验批质量验收记录表2、12ﻩ桥面系2、12、1 排水设施检验批质量验收记录表２、12、２ﻩ桥面防水层检验批质量验收记录表2、１2、３水泥混凝土桥面铺装层检验批质量验收记录表２、12、4ﻩ沥青混凝土桥面铺装层检验批质量验收记录表２、12、５ﻩ人行天桥塑胶桥面铺装层检验批质量验收记录表２、１2、6ﻩ伸缩装置检验批质量验收记录表2、12、7 地袱、缘石与挂板检验批质量验收记录表2、１2、８混凝土栏杆预制及安装检验批质量验收记录表2、１2、9 金属栏杆、防护网检验批质量验收记录表2、１2、1０ﻩ防撞护栏、防撞墩、隔离墩检验批质量验收记录表2、12、1１人行道检验批质量验收记录表2、13ﻩ附属结构2、1３、１隔声装置安装检验批质量验收记录表2、13、2 防眩装置安装检验批质量验收记录表２、１３、3ﻩ混凝土梯道安装检验批质量验收记录表２、１3、4 钢梯道制作与安装检验批质量验收记录表2、13、5 桥头搭板检验批质量验收记录表2、13、６防冲刷结构检验批质量验收记录表2、13、7 照明系统检验批质量验收记录表2、14 装饰与装修2、14、1ﻩ水泥砂浆普通抹面检验批质量验收记录表2、14、2 水磨石装饰抹面检验批质量验收记录表２、1４、３ﻩ水刷石装饰抹面检验批质量验收记录表2、14、４剁斧石装饰抹面检验批质量验收记录表２、1４、5 镶天然石饰面板检验批质量验收记录表2、14、6 镶人造石饰面板检验批质量验收记录表2、14、7ﻩ贴饰面砖检验批质量验收记录表2、１4、8 涂饰检验批质量验收记录表２、１５竣工验收2、１5、1 工程竣工验收检验批质量验收记录表2.15.2单位(子单位)工程观感检查记录2.15.3单位(子单位)工程质量控制资料核查记录2.15.4单位(子单位）工程安全与功能检验资料核查及主要功能抽查记录2.15.5分部(子分部)工程质量验收记录2.15.6分项工程质量验收记录2.15.7单位(子单位)工程质量竣工验收记录木模板制作检验批质量验收记录表编号:__＿__＿＿___基坑、地基、回填土检验批质量验收记录表编号:_＿___＿_＿_＿编号:＿_＿__＿_＿__。

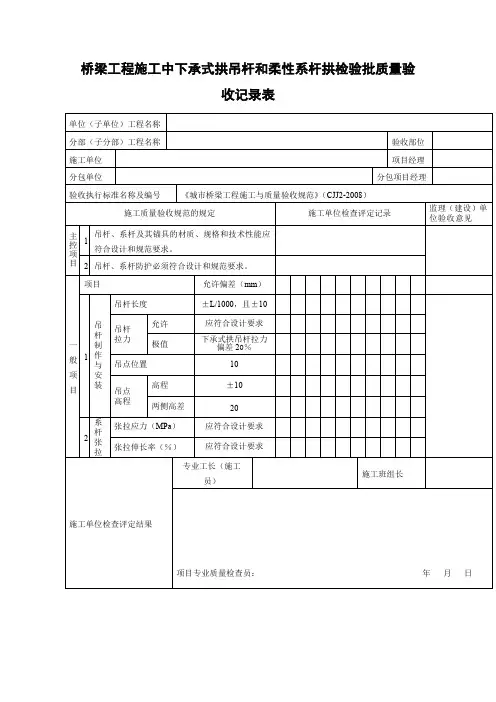

桥梁工程施工中下承式拱吊杆和柔性系杆拱检验批质量验
收记录表
中下承式拱吊杆和柔性系杆拱检验批质量验收记录
填写说明
主控项目
1、吊杆、系杆及其锚具的材质、规格和技术性能应符合设计和规范要求。

检查数量：全数检查或按检验方案确定。

检验方法：检查产品合格证和出厂检验报告、检查进场验收记录和复验报告。

2、吊杆、系杆防护必须符合设计和规范要求。

涂装遍数、涂层厚度必须符合设计和规范要求。

检查数量：涂装遍数全数检查；涂层厚度每批构件抽查10％，且同类构件不少于3件。

检验方法：观察、检查施工记录；用干膜测厚仪检查。

一般项目
1、吊杆制作与安装允许偏差应符合下表的规定。

（CJJ2-2008 表16.10.7-1）
注：L为吊杆长度。

2、柔性系杆张拉应力和伸出率允许偏差应符合下表的规定。

（CJJ2-2008 表16.10.7-2）。

城市桥梁工程施工与质量验收规范( CJJ2-2008 )检验批表格汇总)目录模板、支架和拱架安装检验批质量检验记录. .......................... - 6 -模板、支架和拱架安装检验批质量检验记录续. ........................ - 7 -钢筋检验批质量检验记录 ................................ - 8 -钢筋检验批质量检验记录 ................................ - 9 -混凝土检验批质量检验记录. ............................... - 10 -混凝土检验批质量检验记录. ............................... - 11 -预应力混凝土检验批质量检验记录. .............................. - 12 -预应力混凝土检验批质量检验记录. .............................. - 13 -砌体检验批质量检验记录 ................................ - 14 -扩大基础基坑开挖及地基检验批质量检验记录. ........................ - 15 -扩大基础回填土检验批质量检验记录. ............................ - 16 -扩大基础现浇混凝土基础与砌体基础检验批质量检验记录.................... - 17 -预制桩检验批质量检验记 ................................ - 18 -钢管桩检验批质量检验记录. ............................... - 19 -沉桩检验批质量检验记录 ................................ - 20 -混凝土灌注桩检验批质量检验记录. .............................. - 21 -沟槽支护检验批质量检验记录. ............................... - 22 -沉井基础检验批质量检验记录. ............................... - 23 -地下连续墙检验批质量检验记录. ............................. - 24 -现浇混凝土承台检验批质量检验记录. ............................ - 25 -现浇混凝土墩台检验批质量检验记录. ............................ - 28 -预制安装混凝土柱检验批质量检验记录. ........................ - 29 -现浇混凝土盖梁检验批质量检验记录. ............................ - 30 -人行天桥钢墩柱检验批质量检验记录. ............................ - 31 -台背填土检验批质量检验记录. ............................... - 32 -支座检验批质量检验记录 ................................ - 33 -支架上浇筑梁（板）检验批质量检验记录. ......................... - 34 -预制安装梁（板）检验批质量检验记录. ........................ - 35 -预制安装梁（板）检验批质量检验记录. ........................ - 36 -悬臂浇筑预应力混凝土检验批质量检验记录. .......................... - 37 -悬臂拼装预应力混凝土梁检验批质量检验记录. ........................ - 38 -顶推施工预应力混凝土梁检验批质量检验记录. ........................ - 39 -钢梁检验批质量检验记录 ................................ - 40 -钢梁检验批质量检验记录 ................................ - 41 -钢梁检验批质量检验记录 ................................ - 43 -钢梁现场安装检验批质量检验记录. .............................. - 44 -结合梁检验批质量检验记录. ............................... - 45 -砌筑拱圈检验批质量检验记录. ............................... - 46 -现浇混凝土拱圈检验批质量检验记录. ............................ - 47 -劲性骨架混凝土拱圈检验批质量检验记录. ......................... - 48 -装配式混凝土拱圈检验批质量检验记录. ........................ - 49 -装配式混凝土拱圈检验批质量检验记录. ........................ - 50 -装配式混凝土拱圈检验批质量检验记录. ........................ - 51 -钢管混凝土拱圈检验批质量检验记录. ............................ - 52 -中下承式拱吊杆和柔性系杆拱检验批质量检验记录. ...................... - 53 -转体施工拱检验批质量检验记录. .............................. - 54 -拱上结构检验批质量检验记录. ................................ - 55 -斜拉桥现浇混凝土索塔检验批质量检验记录. .......................... - 56 -现浇混凝土斜拉桥悬臂施工墩顶梁段检验批质量检验记录.................... - 57 -斜拉桥悬臂浇筑混凝土主梁检验批质量检验记录. ........................ - 58 -斜拉桥悬臂拼装混凝土主梁检验批质量检验记. ........................ - 59 -斜拉桥钢箱梁拼装检验批质量检验记录. ......................... - 60 -斜拉桥钢箱梁拼装检验批质量检验记录. ......................... - 61 -斜拉桥结合梁的工字钢梁段悬臂拼装检验批质量检验记录.................... - 62 -斜拉桥结合梁的混凝土板检验批质量检验记录. ........................ - 63 -斜拉桥斜拉索检验批质量检验记录. .............................. - 64 -悬索桥锚锭锚固系统检验批质量检验记录. ....................... - 65 -悬索桥锚锭混凝土施工检验批质量检验记录. .......................... - 66 -悬索桥预应力混凝土张拉检验批质量检验记录. ........................ - 67 -悬索桥索鞍安装施工检验批质量检验记录. ....................... - 68 -悬索桥索鞍安装施工检验批质量检验记录. ....................... - 69 -悬索桥索鞍安装施工检验批质量检验记录. ....................... - 70 -悬索桥主缆架设检验批质量检验记录. ............................ - 71 -悬索桥主缆防护检验批质量检验记录. ............................ - 72 -悬索桥索夹和吊索安装检验批质量检验记录. .......................... - 73 -悬索桥钢加劲梁段拼装检验批质量检验记录. .......................... - 74 -顶进箱涵滑板检验批质量检验记录. .............................. - 75 -桥面排水设施检验批质量检验记录. .............................. - 78 -桥面防水层检验批质量检验记录. .............................. - 79 -桥面铺装层检验批质量检验记录. .............................. - 80 -桥面铺装层检验批质量检验记录. .............................. - 81 -桥面伸缩装置检验批质量检验记录. .............................. - 82 -桥面地袱、缘石、挂板检验批质量检验记录. .......................... - 83 -桥面防护设施检验批质量检验记录. .............................. - 84 -桥面防护设施检验批质量检验记录. .............................. - 85 -桥面人行道检验批质量检验记录. .............................. - 86 -隔声与防眩装置检验批质量检验记录. ............................ - 87 -梯道检验批质量检验记录 ................................ - 88 -桥头搭板检验批质量检验记录. ................................ - 89 -防冲刷结构检验批质量检验记录. .............................. - 90 -照明系统检验批质量检验记录. ................................ - 91 -水泥砂浆抹面检验批质量检验记录. .............................. - 92 -镶饰面板和贴饰面砖检验批质量检验记录. ....................... - 93 -镶饰面板和贴饰面砖检验批质量检验记录. ....................... - 94 -涂饰检验批质量检验记录 ................................ - 95 -工程竣工验收质量检验记录. ................................ - 96 -工程竣工验收质量检验记录. ................................ - 97 -分部工程质量检验记 ................................. - 99 -分项工程质量检验记录................................ - 100 -单位（子单位）工程质量竣工验收记录. .......................... - 101 -单位（子单位）工程观感检查记录. ............................. - 102 -单位（子单位）工程质量控制资料核查记录. ........................ - 103 -单位（子单位）工程安全和功能检验资料核查及主要工程抽查记录................ - 104 -检验批质量检验记录.................................. - 105 -模板、支架和拱架制作检验批质量检验记录）桥梁质检表编号模板、支架和拱架安装检验批质量检验记录注：为构筑物高度（），为计算长度（）；2 支撑面高程系指模板底模上表面支撑混凝土面的高程模板、支架和拱架安装检验批质量检验记录续CJJ2-2008 ）桥梁质检表2-02-2 编号注：1 H 为构筑物高度（mm），L 为计算长度（mm）；2 支撑面高程系指模板底模上表面支撑混凝土面的高程钢筋检验批质量检验记录钢筋检验批质量检验记录）桥梁质检表编号混凝土检验批质量检验记录CJJ2-2008 ）桥梁质检表2-04-1 编号混凝土检验批质量检验记录）桥梁质检表编号平均合格率（％）预应力混凝土检验批质量检验记录CJJ2-2008 ）桥梁质检表2-05-1 编号预应力混凝土检验批质量检验记录CJJ2-2008 ）桥梁质检表2-05-2 编号砌体检验批质量检验记录CJJ2-2008 ）桥梁质检表2-06 编号扩大基础基坑开挖及地基检验批质量检验记录扩大基础回填土检验批质量检验记录CJJ2-2008 ）桥梁质检表2-07-2 编号扩大基础现浇混凝土基础与砌体基础检验批质量检验记录预制桩检验批质量检验记）桥梁质检表编号钢管桩检验批质量检验记录沉桩检验批质量检验记录）桥梁质检表编号注：、为桩的直径或短边尺寸（）；2 、θ为斜桩设计纵轴线与铅垂线间夹角（°）。
