洁净厂房暖通空调设计与施工摘要：随着近年来工业生产的蓬勃发展，不论是电气、化学、食品、化妆品、生物、医药、农业、养殖业以及电子厂房（新能源、锂电）等，都对生产室内环境的要求日益严苛，由此促进了洁净厂房室内设计科技的迅速发展，也就对洁净厂房的产品设计提出了更高的需求。
暖通中央空调的设计和施工在洁净厂房工程设计中起到了作用，其对洁净度、温度、湿度等技术参数的选择优劣，影响到生产的成品率。
关键字：洁净厂房；暖通空调；设计；施工一、洁净厂房的对建筑选址和平面布置需要（一）洁净厂房选址洁净厂房和其他工业厂房的不同之处是制造环境要有相应的清洁级别。
所以，因为要合理调节洁净厂区净化空调系中新风的含尘量，对设置洁净厂房的厂址宜选择在低大气环境中含尘浓度、有害物质较低，且附近又无重大污染源的地方，如近郊等。
（二）总平面布置厂址选定后，要合理布局的平面，适当布置在生产区和生活区之间的位置，以及清洁与非洁净厂区的相对位置。
清洁厂区最宜布局在厂区周围，环境整洁、人流、货物可以不经过或少穿越工厂的地方；合理、适当布置所有可能的污染源地点；辅助厂区（动力站房）的位置，应当尽可能接近主厂区，这样可以降低管路和电力的消耗。
（三）平面布置洁净厂房平面布置要求：（1）必须符合生产工艺需要，并顺应产品工艺；（2）人流、物流短捷、通畅；（3）对主体工艺与附属工序的布置，要严者上风侧。
二、暖通空调系统设计（一）洁净厂房合理的通风设计洁净厂房的通风设计根据洁净厂房的工业类型、工厂的空间布局、工厂生产流程的变化等各种因素而进行。
通风方法不但包含了工厂的开启外窗室内通风的透气方法，也包括了采用全室透气的方法。
针对洁净工厂的不同的污染状况，如充电后对充电管中产生的储氢材料、酸雾和有害物质等进行不同的除尘通风管理，以减少由于通风不顺畅而造成的工厂污染。
对厂房内部进行适当的通风管理，还可以在环境温度过高的条件下帮助工厂散热并减少温差，起到了降低能耗的作用。
空调设计说明1. 概述本项目。
2. 设计依据工业建筑供暖通风与空气调节设计规范GB 50019-2015洁净厂房设计规范GB50073-2013通风与空调工程施工规范GB 50738-2011民用建筑供暖通风与空气调节设计规范GB 50736-2012高效空气过滤器GB/T 13554-2008医药工业洁净厂房设计规范GB 50457-2008通风与空调工程施工质量验收规范GB 50243-2002洁净室施工及验收规范GB 50591-2010洁净厂房施工及质量验收规范GB51110-2015建筑设计防火规范GB50016-2014药品生产质量管理规范2010年修订版民用建筑热工设计规范GB 50176-93及生产工艺和业主要求.3. 设计参数地点：。
室外设计参数-夏季:空调室外计算干球温度: 35.3℃空调室外计算湿球温度: 28.4℃空调室外计算日平均温度：32.1℃通风室外计算干球温度：31.1℃夏季最多风向： C E 室外平均风速： 2.4m/s大气压力:1002.5hPa -冬季:空调室外计算干球温度：-3.8℃空调室外计算相对湿度：75％通风室外计算干球温度： 2.9℃采暖室外计算干球温度：-1.2℃冬季最多风向： C E室外平均风速： 2.5m/s 大气压力: 1023.8hPa -年最多风向： C E室内设计参数洁净区室内新风量取下列两项中的最大值：1)不小于40m3/h·人。
2）补偿室内排风量和保持室内正压值所需新风量之和。
非洁净区室内新风量不小于30m3/h·人。
4. 设计概要空调系统设计本项目的净化空调系统采用全空气风道式中央空调系统。
空调系统风管材料采用优质镀锌钢板，室内风管采用不锈钢板。
风管保温材料采用橡塑保温棉，难燃B1级。
净化空调系统空气经初效、中效、高效过滤器三级过滤后送入室内。
高效过滤器设置在送风系统末端的送风口内, 级别为H14。
换气次数：D级≥15次/h，C级≥25次/h，室内气流组织：上送，侧下回排。
综合办公楼暖通空调设计开题报告在我们生活的这个时代，大家都知道“温暖”是最基本的需求之一，尤其是对于那些办公楼来说，没有空调的日子，简直能让人心情急剧下滑。
谁不想在大夏天进个办公楼，推开门，扑面而来一股凉爽的空气，恍若走进了冰雪王国；或者冬天到来时，风一吹，满大街都是寒气，而我们办公室里却是温暖如春，能直接从办公室里照射出来的阳光能把你从头到脚都暖透。
是不是一想到这种情景就特别舒服？但这背后呢，得有个强大的暖通空调系统在默默“支撑”。
别看这些空调设备就像是默默无闻的“隐形英雄”，其实它们可是让办公室保持舒适、提高工作效率的关键。
我们今天聊的，就是关于综合办公楼暖通空调设计的事儿。
暖通空调系统作为现代建筑设计中的一个重要组成部分，早已不是什么“高冷”的科技玩意儿，大家随时随地都在享受它的便利，只不过很少有人能意识到它背后的一番“大智慧”。
如果你细心一点儿，就会发现这背后其实有许多可以探讨的亮点。
空调不是单纯的让你凉快，而是涉及到的环节多了，动了大脑的活儿，暖气、冷气、空气流通，甚至是空气湿度的调控，每个小细节都可能关系到办公楼的舒适程度。
先说说暖通空调设计的目的，简而言之就是要通过科学的方法，合理地把控温度、湿度、空气流通等，让人们在这个空间里待得舒服，既不觉得热得像火炉，也不会像冰窖一样冷得发抖。
你想啊，如果办公室太热，大家就不想干活，犯困、掉链子，甚至昏昏欲睡；如果太冷，眼睛都睁不开，心情也大打折扣，工作效率自然也会下降。
所以，设计得当的话，暖通空调不仅是保持环境舒适，还能间接提升工作效率，办公室环境好，员工的状态也自然就提升了。
那这个设计该怎么做呢？哦哟，别看它只是“空调”，它的设计可是相当讲究的。
要考虑到多个因素。
首先是建筑的布局，窗户的位置，建筑的朝向，楼层的高低，这些都会影响到空调系统的选择。
就比如说，楼层高的地方，温度波动更大，所以制冷或者加热的需求也不同。
再比如，办公楼如果有很多大玻璃窗，阳光透进来，温度就可能升得很快，这时候空调的冷气设计就需要更加精准。
郑州国际会展中心暖通空调设计机械工业第六设计研究院谷付清赵炬任苒摘要本文介绍了郑州国际会展中心通风、空调以及防排烟系统设计。
空调冷热源采用直燃型吸收式溴化锂冷热水机组以及10kV高压供电的离心式冷水机组，建筑物内大空间空调设计主要采用低速全空气空调系统，对高大空间展览厅采取分层空调方案、超长距离喷口送风，多功能厅采用旋流风口送风，1200座会议厅采用座椅送风；对于中小会议室、办公室等采用了变制冷剂流量空调系统。
建筑防排烟系统根据权威的消防科研所评估报告以及有关防火设计规范进行设计。
本文对空调自控以及系统的运行情况也做了简要介绍。
关键词空调设计复合冷源分层空调防排烟1 工程概况郑州国际会展中心位于郑东新区CBD中央商务区中心，与107国道和京珠高速公路相邻；交通便捷；是集展览、会议、商务、餐饮、休闲观光为一体，功能齐备、设施先进、服务完善的大型综合性现代会议展览设施。
总占地面积68.57万平方米，一期工程总投资22亿元，建筑面积22.6万平方米，以会议和展览功能为主，同时也将是知识和思想交流、休闲和娱乐、餐饮和旅游观光的场所。
建筑方案由日本黑川纪章都市建筑事务所设计。
会展中心分为会议中心和展览中心两部分。
会议部分为圆形布局，建筑面积6.08万平方米，由容纳5000人的多功能厅、1200人的国际报告厅、两个400人的会议厅及十几个中小型会议室组成，屋顶由直径154米的中心桅杆斜拉、12个三枝树柱支撑的桁架拱结构组成，呈折叠圆锥状。
展览部分平面为端头呈扇形的条式布局，建筑面积15.36万平方米，可设3560个国际标准展位，展厅两层，一层最大柱网30×30米，二层无柱，为7.2万平方米的大展厅，高40.5米，屋顶为102米跨的桅杆桁架拱结构。
2 室内空调设计参数房间类别夏季冬季新风量m3/(h·人) 温度相对湿度温度相对湿度展览大厅25～27 ≤65% 16～18 ≥30% 12会议室24～26 ≤65% 18～20 ≥30% 25贵宾室24～26 ≤65% 18～20 ≥30% 50多功能厅25～27 ≤65% 16～18 ≥30% 20会议厅24～26 ≤65% 18～20 ≥30% 20餐厅25～27 ≤65% 18～20 ≥30% 303 空调冷热源该工程空调冷负荷为：展览中心27000kW，会议中心6640kW，共计空调冷负荷为33640kW。
青岛农业大学毕业论文（设计）题目：郑州某办公楼空调系统设计姓名：学院：专业：班级：学号：指导教师：毕业论文（设计）诚信声明本人声明：所呈交的毕业论文（设计）是在导师指导下进行的研究工作及取得的研究成果，论文中引用他人的文献、数据、图表、资料均已作明确标注，论文中的结论和成果为本人独立完成，真实可靠，不包含他人成果及已获得青岛农业大学或其他教育机构的学位或证书使用过的材料。
与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
论文（设计）作者签名：日期：年月日毕业论文（设计）版权使用授权书本毕业论文（设计）作者同意学校保留并向国家有关部门或机构送交论文（设计）的复印件和电子版，允许论文（设计）被查阅和借阅。
本人授权青岛农业大学可以将本毕业论文（设计）全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本毕业论文（设计）。
本人离校后发表或使用该毕业论文（设计）或与该论文（设计）直接相关的学术论文或成果时，单位署名为青岛农业大学。
论文（设计）作者签名：日期：年月日指导教师签名：日期：年月日目录摘要------------------------------------------------------------3Abstract--------------------------------------------------------4第1章工程概况-------------------------------------------------61.1 建筑概况-------------------------------------------------61.2 室外设计参数---------------------------------------------6第2章建筑负荷计算---------------------------------------------82.1基本计算参数设定------------------------------------------82.1.1室内设计参数------------------------------------------82.1.2围护结构热工参数--------------------------------------92.1.3人员、设备和照明作息时间------------------------------102.1.4其他设计参数------------------------------------------112.2设计依据--------------------------------------------------132.3计算内容及基本公式----------------------------------------132.3.1 计算内容----------------------------------------------132.3.2 计算方法----------------------------------------------142.3.3 手算冷负荷 -------------------------------------------152.4天正暖通负荷计算------------------------------------------212.4.1天正负荷计算参数设定----------------------------------212.4.2天正软件负荷计算结果与分析----------------------------21第3章冷热源系统设计--------------------------------------------253.1冷水机组的选择--------------------------------------------253.2水泵的选择计算--------------------------------------------25第4章空气-水系统的布置设计-------------------------------------274.1空气-水系统的特点------------------------------------------274.2状态点的确定----------------------------------------------274.3 空气-水系统的计算-----------------------------------------28第5章气流组织的设计--------------------------------------------335.1送、回风方式及风口形式-------------------------------------335.1.1送风方式及风口形式-------------------------------------335.1.2回风方式及风口形式-------------------------------------335.2全空气系统气流组织计算-------------------------------------335.3送、回风口的风量及尺寸-------------------------------------335.4空气-水系统气流组织计算------------------------------------34第6章空调水系统设计---------------------------------------------356.1水系统的布置和选取-----------------------------------------356.2水系统的水力计算-------------------------------------------35第7章管道的设计-------------------------------------------------387.1消声隔振措施-----------------------------------------------387.2管道的保温防腐设计-----------------------------------------38总结-------------------------------------------------------------39参考文献---------------------------------------------------------40摘要本次设计的郑州某办公楼属于大型民用建筑，其建筑功能十分完善，建筑结构较为复杂，空调区域的使用要求较高，这给此办公楼的空调系统的设计带来了一定的困难。
设计说明一．工程概况：1.本项目为公共文化核心区东区-博物馆。
2.本建筑本工程是以开敞式展厅为主，局部配有商业和办公，以展示＊＊发展历程。
层高分别为:5.4m（地下一层)、7.2m（地上一层）、7。
2m（地上二层）、7。
2m（地上三层）、4.5m(空调机房层）.建筑高度：22。
20 m；总建筑面积12657.71m2，其中地上建筑面积为：11904.43m2，地下一层面积：753.28m2。
3.本建筑为多层公共建筑，建筑工程设计等级为一级，耐火等级均为一级。
4.设计内容：空调、通风、防排烟系统.二．设计依据：1.《采暖通风与空气调节设计规范》（GB 50019-2003）2.《建筑设计防火规范》（GB50016-2006）3.《民用建筑设计通则》(JGJ37-87)4.《公共建筑节能设计标准》（DBJ 14-036-2006)5.《民用建筑热工设计规范》（GB 50176-93)6.《建筑给水聚丙烯PPR管道工程技术规程》(DBJ14-BS11—2001）7.国家和地方相关规定、法规及建设单位提供的设计任务书。
三．通风、防排烟系统1.地下一层至三层的中庭、矿冶发展史展厅、钢铁仿真展厅均设机械排烟系统。
消防时排烟风机启动排烟，地上部分自然补风，平时通风由全空气空调系统承担。
2.地上内走廊可开启外窗面积大于本层防火分区面积的2％。
3.地下配电室，制冷机房设机械通风、排烟系统，排风量按每小时6次换气量计算。
平时排风风机低速通风,消防时排烟风机高速排烟。
消防时补风机连锁启动补风.4.当有火灾发生时，由烟感器的讯号送入消防中心或值班人员启动排烟区域的排烟口，同时联动排烟风机，补风机运转。
当排烟温度达到280℃时，排烟风机入口处常开排烟防火阀易熔丝熔断，发出信号使排烟机停止运转。
补风机入口处设70℃常开防火阀，平时火灾时均开启，当送风温度超过70℃时熔断。
排风机入口处设常开防火阀70℃熔断，火灾时关闭.空调风管连接风井、穿越防火分区处均设常开防火阀70℃熔断，火灾时关闭.5.卫生间内设机械排风，排风量均按每小时10次换气量计算。

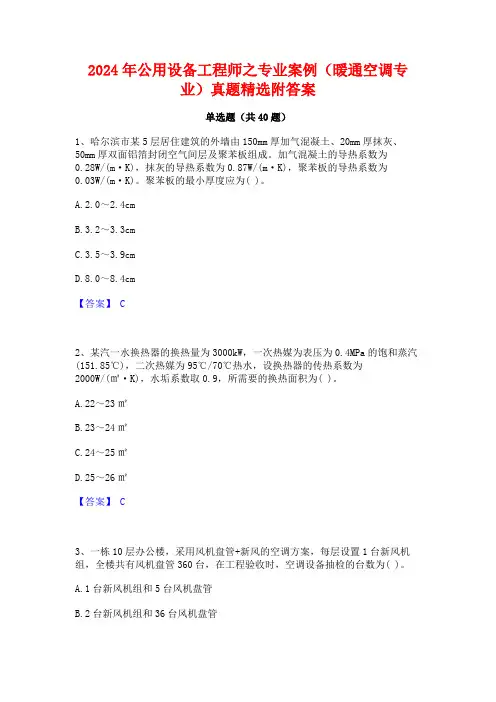

2024年公用设备工程师之专业案例（暖通空调专业）真题精选附答案单选题（共40题）1、哈尔滨市某5层居住建筑的外墙由150mm厚加气混凝土、20mm厚抹灰、50mm厚双面铝箔封闭空气间层及聚苯板组成。
加气混凝土的导热系数为0.28W/(m·K)，抹灰的导热系数为0.87W/(m·K)，聚苯板的导热系数为0.03W/(m·K)。
聚苯板的最小厚度应为( )。
A.2.0～2.4cmB.3.2～3.3cmC.3.5～3.9cmD.8.0～8.4cm【答案】 C2、某汽一水换热器的换热量为3000kW，一次热媒为表压为0.4MPa的饱和蒸汽(151.85℃)，二次热媒为95℃/70℃热水，设换热器的传热系数为2000W/(㎡·K)，水垢系数取0.9，所需要的换热面积为( )。
A.22～23㎡B.23～24㎡C.24～25㎡D.25～26㎡【答案】 C3、一栋10层办公楼，采用风机盘管+新风的空调方案，每层设置1台新风机组，全楼共有风机盘管360台，在工程验收时，空调设备抽检的台数为( )。
A.1台新风机组和5台风机盘管B.2台新风机组和36台风机盘管C.3台新风机组和54台风机盘管D.5台新风机组和72台风机盘管【答案】 B4、人防多层建筑地下商店机械排烟系统的排烟风机负担2个防烟分区的排烟，面积分别为100㎡和80㎡，该排烟风机的排烟量可按( )考虑。
A.B.C.D.【答案】 C5、某房间面积为20㎡，高为2.8m，室内温度为20℃，相对湿度为50%。
1次换气通风，散热器热量为Q，采用喷雾加湿，室外温度为-6℃，相对湿度为50%，则加湿量和热量Q的变化为( )。
A.200～220kg/h，Q不变B.400～420kg/h，Q不变C.200～220kg／h，Q变大D.400～420kg/h，Q变大【答案】 D6、对某负压运行的袋式除尘器测定得数据如下：入口风量L=10000m3/h，入口粉尘浓度为4680mg/m3，出口含尘空气的温度为27.3℃，大气压力为101325Pa，设除尘器全效率为99%、除尘器漏风量为4%。
毕业设计 (论文)专业建筑环境与设备工程专业班级学生姓名学号课题市某办公综合楼暖通空调设计指导教师6 月 12 日摘要本设计为南京市某办公综合楼空调设计，建筑地下一层，地上十二层。
地下一层为设备房和停车库，地上一层为营业大厅，二层为会议室，三层为餐厅，四至十二层为办公场所。
依照建筑功能特点，选取全空气系统和风机盘管+独立新风系统的空调方式，关于会议室等大空间采纳全空气系统，接待，办公等较小的空间就用风机盘管+独立新风系统，独立新风+风机盘管的空调方式是由风机盘管承担室内冷负荷，而新风负荷由各层新风机组来承担，新风通过新风机组处置到与室内等焓值的状态，直接送入房间。
公共洗手间设置排气系统，冷水机组布置在地下一层机房内。
针对地下一层的实际利用情形，系统设计了排风方案，采纳机械进风和机械排风系统。
关键词：风机盘管加新风系统空调水系统排风排烟系统AbstractThe design of air conditioning design and construction of a Nanjing official building is 12 layers, including the basement rooms for the equipment and storage first floor is , number two is meeting room，number three is dining room，Number four to twelve for the 0ffices 。
According to construction features, to select the entire air system and air system with fan coil and independent, and to select a fully integrated air system for the big meeting room, office and other small space on the disk with fan Pipe + independent air system is the proper fresh air and fan coil fan coil air-conditioning mode is borne by the indoor cooling load, and the new wind load from the floors bears the new air units. The new air handling unit through the fresh air makes it to the enthalpy and interior space and other state, which is directly into the room.The public bathroom are setting exhaust system. Water chillers are set in the basement of the engine room layout. For the practical use of the basement, the ventilation system design programs are used with the mechanical ventilation and mechanical ventilation system.KeyWords：Air distribution primary air fan-coil system and independent Air condition water system Line up the breeze row smoke system目录第1章工程概况................................................................................... 错误!未定义书签。
暖通空调课程设计说明书设计任务：河南郑州某五层办公楼采暖设计学院：城市建设学院专业：建筑环境与设备工程年级：指导教师：姓名：学号：设计时间：本工程是位于河南省郑州市的一栋五层办公楼，设计任务是做采暖系统，主要的内容有：热负荷的计算、散热器型式选择、散热器面积和片数的计算、系统形式的选择、绘图、水力计算。
本工程选用的是4柱813型散热器，系统为单管上供下回同程式系统。
供水立管从管道井内通向顶层，因本建筑没有地下室，所以底层回水管需设专门的地沟。
关键词：热负荷；散热器；上供下回摘要....................................................................................................................错误!未定义书签。
第1章工程概况.............................................................................................错误!未定义书签。
工程概况 ................................................................................................错误!未定义书签。
设计范围 ................................................................................................错误!未定义书签。
建筑设计条件 ........................................................................................错误!未定义书签。
第2章采暖热负荷计算 ..................................................................................错误!未定义书签。
