微机控制电子万能试验机操作规程

操作和维护保养规程4.1 设备主要包括拉力机控制盒、测试治具、电源开关、电源线接口、限位块等组成部分，具体如下图所示：4.2软件主界面介绍如下图：说明：操作和维护保养规程1、显示测试过程中力的数值变化；2、显示测试过程中位置的数值变化；3、测试过程中使用的时间显示；4、测试过程速度的显示；5、设备测试前进行力清零按键；6、测试过程中停止按键；7、测试开始运行试验按键；8、测试开始前位移清零按键；五、试验硬件操作要求步骤一：在确认设备的电源连线和信号连线连接无误后，即可按照如下顺序开机：试验机→计算机，开机后再点击计算机上位机软件图标，进入软件后点击“联机”，联机后右上角会显示试验机当前状态，如下图所示：操作和维护保养规程★注意：试验机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

★注意：每次开机后要预热5 分钟，待系统稳定后，才可进行试验工作。

步骤二：安装夹具，若夹具已安装到试验机上，则对夹具进行检查,并根据试样的长度及夹具的间距设置好限位装置，如下图所示：★注意：尤其在用小力值传感器做试验时，一定要调整好可调挡圈的位置，以免操作失误而损坏小力值传感器。

步骤三：夹持试样，先将试样夹在接近力传感器一端的夹头上，按5号键力清零消除试样自重后再夹持试样的另一端，注意手动检查样品是否夹紧。

步骤四：点击软件主界面上的编辑方案，根据样品需求编辑合适的试验方案（一般都装机时已配置好试验方案），如下图所示。

操作和维护保养规程步骤五：完成方案设置后，点击8号按键后，再点击5号按键运行命令按钮，设备将按照软件设定的试验方案进行试验，若在试验过程中有异常时需及时按下设备的下横梁的右端设有一个红色的急停开关，每个样品试验完后屏幕右端将显示试验结果，如需测试多个样品需在主界面点击添加试样，若试验样品不合格也可以删除试样，如下图所示：步骤六：试验完成后生成报告，设置报告的内容后进行保存，进行关机，关机顺序：试验机→计算机。

微机控制电子万能试验机ZWDW-10检测操作规程一、使用操作1、合上下机柜前视右侧板空气开关，按一下上机柜正面板右侧绿色开机按钮，其绿色指示灯亮，红色关机按钮指示等灭，此时试验机处于开机状态。

变频器数字操作器闪动显示频率，变频器及变频电机处于停机状态，测力显示器处于显示零点工作状态，点击屏处于待机状态，显示开机首页画面。

2、在显示开机首页画面：点击进入主页画面，点击画面进入各操作画面，根据不同试验项目选择相应画面的相关点击键进行各种试验操作。

3、点击数据板边的小三角，选择需要做的试验，该项试验方法规定的格式就出现。

4、装夹试样，根据实验类型的不同，首先把丝杠提升到合适的高度，安装万向节，当试样固定在下平板上之后，移动横梁并调整丝杠位置，使拉拔头挂在万向节内。

5 、确定加荷方式及速度6、点击开始，即开始试验，试验结束自动停止。

保存曲线和试验记录7、试验停止结束后，卸下试样二、注意事项1、使用试验机前，要认真掌握使用说明书和使用手册。

2、试验机必须在规定的运行环境中运行。

3、主机要求有接地、零线，并确保使用安全。

4、要定期检查各连接线是否完好，并确保运行状态良好。

5、要定期检查电源，确保接触良好。

6、做完试验退出程序，必须先用操作系统关机后再切断电源。

CD-DR系列导热系数测定仪操作规程一、使用操作1、制作试样的要求：300×300mm试样两块，厚度～37.5mm，对于硬质材料试样，表面不平整度，应小于厚度的±2%。

2、接通电源，按下控制柜上“电源”按钮，电源指示灯亮，点动“左开”、“左关”、“右开”、“右关”按钮即可打开或关闭试件装夹装置，以便试验人员安装和拆卸试件。

3、连接好微机系统，接通电源，启动电脑进入Windows操作系统，双击“导热系数”图标进入自动控制系统。

4、点击“退出”按钮退出操作系统，点击“测试”进入主画面。

5点击“测试”菜单下“数据设定”即可进行数据设定。

6、点击数据设定窗口中“系统”菜单下退出“退出”回到主画面。

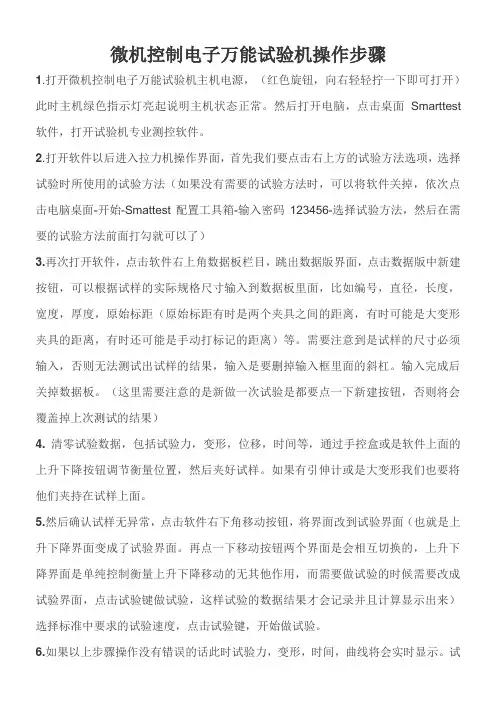

微机控制电子万能试验机操作步骤1.打开微机控制电子万能试验机主机电源，（红色旋钮，向右轻轻拧一下即可打开）此时主机绿色指示灯亮起说明主机状态正常。

然后打开电脑，点击桌面Smarttest 软件，打开试验机专业测控软件。

2.打开软件以后进入拉力机操作界面，首先我们要点击右上方的试验方法选项，选择试验时所使用的试验方法（如果没有需要的试验方法时，可以将软件关掉，依次点击电脑桌面-开始-Smattest配置工具箱-输入密码123456-选择试验方法，然后在需要的试验方法前面打勾就可以了）3.再次打开软件，点击软件右上角数据板栏目，跳出数据版界面，点击数据版中新建按钮，可以根据试样的实际规格尺寸输入到数据板里面，比如编号，直径，长度，宽度，厚度，原始标距（原始标距有时是两个夹具之间的距离，有时可能是大变形夹具的距离，有时还可能是手动打标记的距离）等。

需要注意到是试样的尺寸必须输入，否则无法测试出试样的结果，输入是要删掉输入框里面的斜杠。

输入完成后关掉数据板。

（这里需要注意的是新做一次试验是都要点一下新建按钮，否则将会覆盖掉上次测试的结果）4.清零试验数据，包括试验力，变形，位移，时间等，通过手控盒或是软件上面的上升下降按钮调节衡量位置，然后夹好试样。

如果有引伸计或是大变形我们也要将他们夹持在试样上面。

5.然后确认试样无异常，点击软件右下角移动按钮，将界面改到试验界面（也就是上升下降界面变成了试验界面。

再点一下移动按钮两个界面是会相互切换的，上升下降界面是单纯控制衡量上升下降移动的无其他作用，而需要做试验的时候需要改成试验界面，点击试验键做试验，这样试验的数据结果才会记录并且计算显示出来）选择标准中要求的试验速度，点击试验键，开始做试验。

6.如果以上步骤操作没有错误的话此时试验力，变形，时间，曲线将会实时显示。

试验结束后设备会自动停机（如果设备没有自动停机说明我们的操作步骤有误，或者参数设置有误）然后可以点一下右上角数据板，测试结果将会计算并且显示出来。

万能试验机操作规程——试验机创新研究中心万能试验机在很多实验场合中得到使用，用户在进行使用前，会寻找相对应的万能试验机操作规程，以此来规范万能试验机的使用，下面，试验机创新研究中心为大家做如下整理，希望能对大家的万能试验机的使用有所参考。

根据分类，我们给大家提供三种类型的万能试验机所对应的操作规程。

液压万能试验机的操作规程液压万能试验机用于各种金属、非金属材料的拉伸、压缩、弯曲和剪切试验，以及一些产品的特殊试验，试验操作和数据处理符合GB228-2010《室温材料金属拉伸试验方法》等标准的要求。

今天来介绍一下液压万能试验机的操作规程，如下：1、接好电源线，按“电源”按钮，指示灯亮。

2、根据试样规格选用量程，在摆杆上挂上或取下砣，必要时调整缓冲手轮。

3、根据试样形状尺寸，把相应的钳口装入上下钳口座内。

4、在描绘器的转筒上，卷压好记录纸(方格纸)。

5、开动油泵拧开送油阀使台板上升约10mm，然后关闭送油阀。

如果台板已在升起位置，则不必先开动油泵送油，仅将送油阀关好即可。

6、将试样的一端夹于上钳口中，对于配有液压夹头的机型，则按下控制盒上的“上紧”按钮，夹紧试样。

7、在台板已上升，送、回油阀都关闭的情况下，调整指针对准度盘零点。

(应在没有加压的条件下操作)8、启动升降电机调整拉伸试验空间，将试样垂直夹持好。

对于配有液压夹头的机型，则按下控制盒上的“下紧”按钮，将试样垂直夹持好。

9、将推杆的描绘笔放下进入描绘状态。

10、按试验要求得加力速度，缓慢的拧开送油阀进行加力试验。

试样断裂后关闭送油阀。

如下一组试验间隔较长时间，还应停止油泵工作。

11、把记录数值的描绘笔抬起。

12、打开回油阀卸力后，将从动针拨回零点。

13、取下断裂后的试样。

对于配有液压夹头的机型，先按“上松”按钮使上钳口松开，再按“下松”按钮松开下钳口，分别取下断裂的试样。

电子万能试验机操作规程电子万能试验机是专门针对高等院校、科研院所而设计的新一代双空间微机控制电子万能试验机。

电子万能试验机安全操作规程
1.开机前必须检查计算机与主机、控制箱连接线、电源插头插座是否正确,有无松动,确认正确后方可开机.请仔细遵守开机顺序,开机状态下不得插拔任一接头。

2.在进行试验前，设备应至少预热15分钟，保证传感器元件的稳定性。

3.调整横梁限位装置，确保横梁移动不会超过范围导致夹具或装置损坏。

4.确认传感器、夹具和试验装置都是适用于将要进行的试验，设备的参数设置和所需的试验要求一致。

5.选择要做的试验方案，设计好实用的试验方案（比如：试样的形状，试验的入口力，初始阀开度，定力衰减率，控制的速度等常用的参数）。

6.输入试样尺寸及相关试验参数，可以一次输一个试样的尺寸，也可以一次输入所有试样尺寸。

7.在一个夹头夹紧后，力值清零；调整下横梁到适当的位置，试样被完全夹紧后，开始下一步实验。

8.点击试验窗口的“运行”按钮，进入试验状态，直至试样破坏。

9.在试验运行状态中切勿升降横梁，在试验加载或运行过程中，有异常情况或误操作，请立即按下油泵停止按钮，并关电源。

10.当试验做完后，先取下试样，如果先把活塞下降会使断裂的试样相互抵住，破坏钳口。

11.工作完毕后，关闭电源，清扫试验机。

12.防高温、过潮，防止灰尘、腐蚀性介质及水等侵入仪器。

13.定期对机器进行保养，当长期不用，须彻底切断电源，放置在干燥、通风、避免阳光直射处。

编制：审核：批准：。

微机控制电子万能试验机操作步骤1.打开微机控制电子万能试验机主机电源，（红色旋钮，向右轻轻拧一下即可打开）此时主机绿色指示灯亮起说明主机状态正常。

然后打开电脑，点击桌面Smarttest 软件，打开试验机专业测控软件。

2.打开软件以后进入拉力机操作界面，首先我们要点击右上方的试验方法选项，选择试验时所使用的试验方法（如果没有需要的试验方法时，可以将软件关掉，依次点击电脑桌面-开始-Smattest配置工具箱-输入密码123456-选择试验方法，然后在需要的试验方法前面打勾就可以了）3.再次打开软件，点击软件右上角数据板栏目，跳出数据版界面，点击数据版中新建按钮，可以根据试样的实际规格尺寸输入到数据板里面，比如编号，直径，长度，宽度，厚度，原始标距（原始标距有时是两个夹具之间的距离，有时可能是大变形夹具的距离，有时还可能是手动打标记的距离）等。

需要注意到是试样的尺寸必须输入，否则无法测试出试样的结果，输入是要删掉输入框里面的斜杠。

输入完成后关掉数据板。

（这里需要注意的是新做一次试验是都要点一下新建按钮，否则将会覆盖掉上次测试的结果）4.清零试验数据，包括试验力，变形，位移，时间等，通过手控盒或是软件上面的上升下降按钮调节衡量位置，然后夹好试样。

如果有引伸计或是大变形我们也要将他们夹持在试样上面。

5.然后确认试样无异常，点击软件右下角移动按钮，将界面改到试验界面（也就是上升下降界面变成了试验界面。

再点一下移动按钮两个界面是会相互切换的，上升下降界面是单纯控制衡量上升下降移动的无其他作用，而需要做试验的时候需要改成试验界面，点击试验键做试验，这样试验的数据结果才会记录并且计算显示出来）选择标准中要求的试验速度，点击试验键，开始做试验。

6.如果以上步骤操作没有错误的话此时试验力，变形，时间，曲线将会实时显示。

试验结束后设备会自动停机（如果设备没有自动停机说明我们的操作步骤有误，或者参数设置有误）然后可以点一下右上角数据板，测试结果将会计算并且显示出来。

微机控制万能试验机操作规程使用说明书1.主要概述WAW系列微机控制万能试验机采用微机控制电液伺服阀加载和手动液压加载、主体与控制框分置的设计，具有操作方便、工作稳定可靠、试验精度高、加力平稳的特点，适用于金属、水泥、混凝土、塑料等材料的拉伸、压缩、弯曲、剪切试验。

建议在满足下列条件的环境中安装和使用本设备：a.清洁、干燥、无震动，周围有供试验和维护用的空间(≥0.7m)；b.室温为10℃-35℃。

产品规格和主要技术指标见附表。

2.主机结构原理2.1机械结构原理微机控制万能试验机主体部分由高度可调的支撑架[由机座、丝杆及移动横梁(下钳口座)组成]和工作框架[由工作油缸、活塞、台板、支架及上横梁(上钳口座)组成]。

其工作原理为：由高压油泵向工作油缸供油，通过活塞运动，推动台板和上横梁(上钳口座)向上运动，进行试样的拉伸或压缩试验。

拉伸试验在主机的上横梁与移动横梁之间进行，压缩试验在主机的台板与移动横梁之间进行。

试验空间的调整通过驱动机构(升降电机、链轮、链条等)驱动双丝杆同步旋转使移动横梁升降达到。

2.2电气原理本设备采用三相380V、50Hz交流供电。

主回路包括油泵电机和升降电机，在主回路和控制回路中分别接有熔断器以防止过大的电流，在油泵电机和升降电机前还串联了热继电器以防止电机过载。

3.安装3.1开箱验收当您开箱后，请根据定货合同和装箱单对设备及附件的数量进行核对并检查是否完整，如发现短缺或损坏请尽快通知本公司以便及时处理。

3.2安装前准备试验机应安装在清洁、干燥、无震动而且室温为10℃-35℃的房间内，在试验机的周围应留出足够的空间(≥0.7m)供试验和维护用。

试验机的主体及控制柜应安装在混凝土基础上。

基础尺寸根据外形及地基图规定，留出地脚螺钉及其它电线安装管道等装置，基础的上平面应用水平找正。

3.3试验机安装精度的初步校正主体初步校正：使用框式水平仪或借用附件中的线锤在相互垂直的两个方向校正立柱的垂直度，用在主体底部插入小铁片的方法调整。

万能试验机操作规程《万能试验机操作规程》一、试验机的基本操作流程1. 打开电源开关，等待试验机系统自检完成。

2. 检查试验机夹具和样品是否安装正确，确认试验机各部件无损坏。

3. 启动试验机控制系统，设置试验参数和数据采集参数。

4. 将样品安装在夹具上，调整夹具位置和夹紧力。

5. 准备好试验机操作时所需的安全防护装置，如安全门、安全电眼等。

6. 启动试验机，开始试验。

7. 在试验过程中，密切关注试验机的运行状态和试验数据的采集情况。

8. 当试验完成后，停止试验机，卸下样品和夹具。

9. 关闭试验机电源，并进行清洁和维护。

二、试验机的安全操作注意事项1. 在试验机运行时，不得随意触碰试验机运动部件或夹具。

2. 在进行高压、高温、高速等特殊试验时，必须采取相应的安全防护措施。

3. 操作试验机时，应穿戴相关的防护用具，如手套、护目镜、防护服等。

4. 在试验机故障或异常情况下，应及时停止试验，并进行故障排查和处理。

5. 在试验机运行中，禁止在试验机周围进行其他工作，以免因操作不慎造成危险。

三、试验机的日常维护和保养1. 定期对试验机进行清洁、润滑和检查，确保试验机的各部件正常运行。

2. 对试验机的传感器、控制系统、数据采集系统等关键部件进行定期校验和维护。

3. 对试验机的夹具和样品进行定期更换和维护，避免因磨损和老化导致的试验误差。

4. 对试验机的安全装置进行定期检查和测试，确保其正常使用和有效性。

5. 对试验机的操作人员进行定期培训和考核，提高其操作技能和安全意识。

以上是《万能试验机操作规程》的基本内容，希望所有试验机操作人员都能严格按照规程进行操作，确保试验机的安全性和试验数据的准确性。
